전자기기기능사 (2005-04-03 기출문제)
목록

1과목: 전기전자공학

1. 그림과 같이 반시계 방향으로 회전하는 자석이 있다. 자석의 N극이 도체 A의 부근을 통과할 때 A, B도체에 어떤 방향의 기전력이 유도되는가? (단, 茁는 지면에서 나오는 방향, 雋는 지면에 들어가는 방향이다. )(문제 복원 오류로 내용이 정확하지 않습니다. 한자(茁,雋 대신에 들어가야할 내용을 아시는 분들께서는 오류신고를 통하여 작성 부탁 드립니다.)

  1. A 는 茁, B는 茁
  2. A 는 雋, B는 雋
  3. A 는 雋, B는 茁
  4. A 는 茁, B는 雋
(정답률: 45%)
    profile_image
    1

    2. 1牆의 저항 10개를 직렬로 접속할 때의 합성저항은 병렬로 접속할 때의 합성저항의 몇 배인가?

    1. 0. 1
    2. 1
    3. 10
    4. 100
    (정답률: 54%)
      profile_image
      1

      3. 전장 중에 전하를 놓았을 때 전하에 작용하는 힘은 무엇인가?

      1. 전장의 세기
      2. 기전력
      3. 전위
      4. 전류
      (정답률: 66%)
        profile_image
        1

        4. 포토 커플러(photo coupler)의 특성에 대한 설명으로 옳은 것은?

        1. 입·출력간은 전기적으로 절연되어 있다.
        2. 출력신호에서 입력신호로 영향이 있다.
        3. 논리소자와의 접속이 곤란하다.
        4. 응답속도가 비교적 느리다.
        (정답률: 57%)
          profile_image
          1

          5. 전기석과 같은 결정체를 가열하거나 또는 냉각하면 결정의 한쪽면에 + 전하가 발생하고 다른쪽 면에 - 전하가 발생되는 현상을 무슨 효과라 하는가?

          1. 압전효과
          2. 초전효과
          3. 홀효과
          4. 광전효과
          (정답률: 46%)
            profile_image
            1

            6. 회로에서 부하 RL의 조건은 어떤 조건이어야 하는가?

            1. 고임피던스
            2. 저임피던스
            3. 저인덕턴스
            4. 저커패시턴스
            (정답률: 48%)
              profile_image
              1

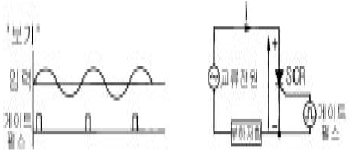

              7. 그림과 같은 회로에서 SCR의 게이트 펄스가 보기와 같을 때 부하에 흐르는 부하전류는?

              (정답률: 59%)
                profile_image
                1

                8. 그림과 같은 이상적인 OP Amp에서 출력전압 Vo를 구하면 몇 V 인가?

                1. -17. 5
                2. 18. 5
                3. 19. 5
                4. -20. 5
                (정답률: 62%)
                  profile_image
                  1

                  9. 비포화 논리회로는?

                  1. CTL
                  2. RTL
                  3. CML
                  4. DCTL
                  (정답률: 51%)
                    profile_image
                    1

                    10. 피어스 B-E형 수정발진회로는 컬렉터-이미터간의 임피던스가 어떻게 될 때 가장 안정한 발진을 지속하는가?

                    1. 용량성 혹은 유도성
                    2. 저항성
                    3. 용량성
                    4. 유도성
                    (정답률: 61%)
                      profile_image
                      1

                      11. 콘덴서 입력형 전파 정류회로의 입력 전압이 실효값으로 12 V일 경우 정류 다이오드의 최대 역전압은 몇 V 인가?

                      1. 12
                      2. 17
                      3. 24
                      4. 34
                      (정답률: 42%)
                        profile_image
                        1

                        12. 단일 동조 고주파 증폭기의 이득은 LC 회로의 공진주파수에서 최대가 된다. 그 이유는?

                        1. 직렬공진회로이기 때문에
                        2. 병렬공진회로이기 때문에
                        3. 선택도 Q 가 낮으므로
                        4. 내부의 극간용량 때문에
                        (정답률: 48%)
                          profile_image
                          1

                          13. 전력에 대한 설명으로 옳은 것은?

                          1. 전류에 의해서 단위시간에 이루어지는 힘의 양을 말한다.
                          2. 전류에 의해서 단위시간에 이루어지는 열량의 양을 말한다.
                          3. 전류에 의해서 단위시간에 이루어지는 전하의 양을 말한다.
                          4. 전류에 의해서 단위시간에 이루어지는 일의 양 즉, 일의 공률을 말한다.
                          (정답률: 45%)
                            profile_image
                            1

                            14. TTL 게이트회로의 일부분이다. 다이오드의 사용 목적은?

                            1. 트랜지스터 보호
                            2. 클램핑
                            3. 클리퍼
                            4. 리미터
                            (정답률: 46%)
                              profile_image
                              1

                              15. 그림과 같은 회로의 명칭은?

                              1. 동시회로
                              2. 반동시회로
                              3. Exclusive-OR
                              4. Half Adder
                              (정답률: 39%)
                                profile_image
                                1

                                2과목: 전자계산기일반

                                16. 8100 kHz 반송파를 5 kHz의 주파수로 진폭 변조하였을 때 그 주파수 대역은 몇 kHz 대인가?

                                1. 5
                                2. 10
                                3. 8100±5
                                4. 8100±10
                                (정답률: 67%)
                                  profile_image
                                  1

                                  17. 10진수 15(10)를 BCD 코드로 나타낸 것으로 올바른 것은?

                                  1. 00010101(BCD)
                                  2. 00011010(BCD)
                                  3. 10100101(BCD)
                                  4. 10101010(BCD)
                                  (정답률: 58%)
                                    profile_image
                                    1

                                    18. 컴퓨터에서 각 구성 요소 간의 데이터 전송에 사용되는 공통의 전송로를 무엇이라 하는가?

                                    1. 버스(bus)
                                    2. 포트(port)
                                    3. 채널(channel)
                                    4. 인터페이스(interface)
                                    (정답률: 66%)
                                      profile_image
                                      1

                                      19. "마이크로프로세서에서 버스 요구 사이클(bus request cycle)은 주변장치가 CPU로 부터 버스 사용을 허락받아 CPU의 간섭없이 독자적으로 메모리와 데이터를 주고 받는 방식인 ( ) 동작에 필요하다. " ( )안에 들어갈 용어는?

                                      1. request
                                      2. cycle
                                      3. DMA
                                      4. MAR
                                      (정답률: 77%)
                                        profile_image
                                        1

                                        20. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?

                                        1. data bus
                                        2. address bus
                                        3. register bus
                                        4. control bus
                                        (정답률: 65%)
                                          profile_image
                                          1

                                          21. 2진 리플카운터에서 T 플립플롭을 3단으로 연결하였을 때 계수할 수 있는 가장 큰 수는?

                                          1. 3
                                          2. 6
                                          3. 7
                                          4. 8
                                          (정답률: 45%)
                                            profile_image
                                            1

                                            22. 기억된 정보를 읽기는 자유롭지만 내용을 바꾸어 넣을 수 없는 기억소자는?

                                            1. ROM
                                            2. RAM
                                            3. SRAM
                                            4. DRAM
                                            (정답률: 74%)
                                              profile_image
                                              1

                                              23. 리플레시가 필요한 메모리는?

                                              1. D-RAM
                                              2. S-RAM
                                              3. CCD
                                              4. Shift-register
                                              (정답률: 78%)
                                                profile_image
                                                1

                                                24. 순서도 작성 시 지키지 않아도 될 사항은?

                                                1. 기호는 창의성을 발휘하여 만들어 사용한다.
                                                2. 문제가 어려울 때는 블록별로 나누어 작성한다.
                                                3. 기호 내부에는 처리 내용을 간단명료하게 기술한다.
                                                4. 흐름은 위에서 아래로, 왼쪽에서 오른쪽으로 그린다.
                                                (정답률: 82%)
                                                  profile_image
                                                  1

                                                  25. 순서도(Flow chart)에 사용되는 기호 중 프로그램의 시작과 끝을 나타내는 기호는?

                                                  (정답률: 57%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 주변장치에 해당되는 것은?

                                                    1. 연산 장치
                                                    2. 보조 기억 장치
                                                    3. 제어 장치
                                                    4. 주기억 장치
                                                    (정답률: 75%)
                                                      profile_image
                                                      1

                                                      27. Excess-3코드(3초과 코드) 표현에 의한 10진수 5의 값은?

                                                      1. 0101
                                                      2. 1000
                                                      3. 1010
                                                      4. 1111
                                                      (정답률: 49%)
                                                        profile_image
                                                        1

                                                        28. 중앙처리장치(CPU) 구성에 해당되는 것은?

                                                        1. 보조 기억 장치
                                                        2. 제어 장치
                                                        3. 입력 장치
                                                        4. 출력 장치
                                                        (정답률: 70%)
                                                          profile_image
                                                          1

                                                          29. 대전된 도체 사이에 작용하는 정전 흡인력 또는 반발력을 이용한 계기는?

                                                          1. 열전형 계기
                                                          2. 정류형 계기
                                                          3. 정전형 계기
                                                          4. 유도형 계기
                                                          (정답률: 68%)
                                                            profile_image
                                                            1

                                                            30. 다음 중 고속 스위칭 트랜지스터로서의 구비 조건은?

                                                            1. 상승 시간이 짧을 것
                                                            2. 상승 시간이 길 것
                                                            3. 상승 및 하강 시간이 길 것
                                                            4. 하강 시간이 길 것
                                                            (정답률: 68%)
                                                              profile_image
                                                              1

                                                              3과목: 전자측정

                                                              31. 1차 코일의 인덕턴스 4[mH], 2차 코일의 인덕턴스 10[mH]를 직렬로 연결했을 때 합성 인덕턴스는 24[mH]였다. 이들 사이의 상호 인덕턴스는?

                                                              1. 2[mH]
                                                              2. 5[mH]
                                                              3. 10[mH]
                                                              4. 19[mH]
                                                              (정답률: 64%)
                                                                profile_image
                                                                1

                                                                32. 피측정 주파수를 계수형 주파수계로 측정하였더니 1분동안에 반복 회수가 72,000회 였다면 피측정 주파수는 몇 Hz 인가?

                                                                1. 300
                                                                2. 600
                                                                3. 900
                                                                4. 1,200
                                                                (정답률: 86%)
                                                                  profile_image
                                                                  1

                                                                  33. 볼로미터로 측정할 수 없는 것은?

                                                                  1. 고주파 전압 측정
                                                                  2. 고주파 전류 측정
                                                                  3. 고주파 파형 측정
                                                                  4. 마이크로파 전력 측정
                                                                  (정답률: 55%)
                                                                    profile_image
                                                                    1

                                                                    34. 참값이 50[V]인 전압을 측정하였더니 51. 4[V] 였다. 이 때의 오차 백분율은?

                                                                    1. 1. 3[%]
                                                                    2. 1. 4[%]
                                                                    3. 1. 5[%]
                                                                    4. 2. 8[%]
                                                                    (정답률: 66%)
                                                                      profile_image
                                                                      1

                                                                      35. 정밀급으로 많이 사용되며 교류, 직류에 사용하여도 동일 지시를 하지만 외부 자계의 영향을 받기 쉬운 계기는?

                                                                      1. 가동철편형
                                                                      2. 전류력계형
                                                                      3. 정전형
                                                                      4. 가동코일형
                                                                      (정답률: 58%)
                                                                        profile_image
                                                                        1

                                                                        36. 1/4 [W]형 250 [kΩ] 저항기에 흘릴 수 있는 전류의 최대값은?

                                                                        1. 0. 1[㎃]
                                                                        2. 1 [㎃]
                                                                        3. 10 [㎃]
                                                                        4. 100 [㎃]
                                                                        (정답률: 38%)
                                                                          profile_image
                                                                          1

                                                                          37. 고주파의 주파수 측정에 사용되지 않는 측정법은?

                                                                          1. 브리지법
                                                                          2. 흡수형 파장계
                                                                          3. 레헤르선 파장계
                                                                          4. 헤테로다인 주파수계
                                                                          (정답률: 37%)
                                                                            profile_image
                                                                            1

                                                                            38. 측정자의 부주의에 의하여 발생하는 것으로서 측정기의 눈금을 잘못 읽거나, 부정확한 조정, 부적당한 적용 및 계산의 실수 등에 의하여 발생하는 오차는?

                                                                            1. 개인오차
                                                                            2. 계통오차
                                                                            3. 우연오차
                                                                            4. 측정오차
                                                                            (정답률: 73%)
                                                                              profile_image
                                                                              1

                                                                              39. C-M형 전력계에서 진행파 전력을 Pf , 반사파 전력을 Pr이라 했을 때, 측정하고자 하는 부하의 전력은?

                                                                              1. Pf (f) Pr
                                                                              2. Pf/Pr
                                                                              3. Pr/Pf
                                                                              4. Pf - Pr
                                                                              (정답률: 33%)
                                                                                profile_image
                                                                                1

                                                                                40. Q 미터의 구성에서 측정 중에 주파수의 잡음이 생기지 않도록 다른 부분과 차폐시키는 부분은?

                                                                                1. 고주파 발진부
                                                                                2. 입력 감시부
                                                                                3. 동조 회로부
                                                                                4. Q 지시부
                                                                                (정답률: 40%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 라스터가 가로 한 줄로 되었을 때 고장 진단의 대상이 아닌 것은?

                                                                                  1. 수직발진관의 그리드 전압
                                                                                  2. 적분회로의 동기신호 전압파형
                                                                                  3. 수직출력관의 그리드 전압파형
                                                                                  4. 수직발진관의 플레이트 전압
                                                                                  (정답률: 36%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 자기 왜형 진동자를 만들 때 철심을 엷은 판 모양으로 하고 절연하여 겹쳐 쌓아 만드는 이유는?

                                                                                    1. 공진 주파수 조절을 위해서
                                                                                    2. 맴돌이 전류를 적게 하기 위해서
                                                                                    3. 진동을 크게 하기 위해서
                                                                                    4. 제작비를 적게 들이기 위해서
                                                                                    (정답률: 58%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 주사 전자 현미경의 특징에 해당하는 사항이 아닌 것은?

                                                                                      1. 광학 현미경에 비하여 심도가 깊다.
                                                                                      2. 입체적인 관찰이 가능하다.
                                                                                      3. 시료 준비가 쉽다.
                                                                                      4. 500배 이상의 고배율 적용이 불가능하다.
                                                                                      (정답률: 58%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. VTR에서 테이프 구동형 전동기의 속도를 수직 동기 신호의 위상에 일치시키기 위하여 테이프에 넣는 신호는?

                                                                                        1. 서보계 제어 신호
                                                                                        2. 트랙 조정 신호
                                                                                        3. 주사 보정 신호
                                                                                        4. 휘도 신호
                                                                                        (정답률: 34%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 다음 중 잔류편차가 없는 제어 동작은?

                                                                                          1. ON - OFF동작
                                                                                          2. P동작
                                                                                          3. PD동작
                                                                                          4. PI동작
                                                                                          (정답률: 43%)
                                                                                            profile_image
                                                                                            1

                                                                                            4과목: 전자기기 및 음향영상기기

                                                                                            46. 전자 현미경의 전자렌즈 세기를 결정하는 것은?

                                                                                            1. 자장의 세기
                                                                                            2. 전자의 세기
                                                                                            3. 분해능의 세기
                                                                                            4. 배율의 세기
                                                                                            (정답률: 53%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 고주파 가열을 이용한 것으로 유도가열과 관련된 것은?

                                                                                              1. 목재의 건조 및 접착
                                                                                              2. 조리 또는 농,어산물의 가공
                                                                                              3. 바늘 끝의 야금
                                                                                              4. 생란의 살충 및 건조
                                                                                              (정답률: 38%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 테이프 리코더(tape recorder) 구성에서 테이프의 운동을 조절하며, 일정한 속도로 회전하는 축을 무엇이라고 하는 가?

                                                                                                1. 핀치 롤러
                                                                                                2. 테이프 가드
                                                                                                3. 플라이 휠
                                                                                                4. 캡스턴
                                                                                                (정답률: 60%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 녹음기에서 마스킹 효과를 이용하여 히스 잡음을 줄이기 위하여 고안된 것은?

                                                                                                  1. 캡스턴(capstan)
                                                                                                  2. 돌비 시스템(dolby system)
                                                                                                  3. 캔틸레버(cantilever)
                                                                                                  4. 니들(needle)
                                                                                                  (정답률: 66%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 라디오 존데의 변환기 중 모발의 변화에 따라 발진주파수를 변화시키는 장치는 무엇을 측정할 때 사용되는가?

                                                                                                    1. 온도
                                                                                                    2. 습도
                                                                                                    3. 기압
                                                                                                    4. 풍력
                                                                                                    (정답률: 48%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 등화 증폭기의 역할로서 거리가 먼 것은?

                                                                                                      1. 고역에 대한 이득을 낮추어 원음 재생이 실현되도록 한다.
                                                                                                      2. 고음역의 잡음을 감쇠시킨다.
                                                                                                      3. 라디오의 음질을 좋게 한다.
                                                                                                      4. 미약한 신호를 증폭한다.
                                                                                                      (정답률: 55%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 항공기가 강하할 때 수직면 내에서의 올바른 코스를 지시하는 것은?

                                                                                                        1. 팬 마커
                                                                                                        2. 로컬라이져
                                                                                                        3. 고니오미터
                                                                                                        4. 글라이드 패드
                                                                                                        (정답률: 78%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 메인 증폭기라고도 하는 전력증폭기의 구성에 해당되지 않는 것은?

                                                                                                          1. 전압증폭단
                                                                                                          2. 이퀼라이저
                                                                                                          3. 전치구동단
                                                                                                          4. 출력단
                                                                                                          (정답률: 60%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 초음파 펄스를 금속 등의 물체에 발사하여 반사파를 관측함으로써 물체 내부의 흠, 균열, 불순물 위치와 크기를 알아내는 것은?

                                                                                                            1. 소나
                                                                                                            2. 초음파 가공기
                                                                                                            3. 초음파 세척기
                                                                                                            4. 초음파 탐상기
                                                                                                            (정답률: 61%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 추치제어에 대한 설명으로 가장 적합한 것은?

                                                                                                              1. 목표 값이 항상 0인 경우의 자동제어
                                                                                                              2. 목표 값이 변화하는 경우 그것에 제어량을 추종시키기 위한 자동제어
                                                                                                              3. 목표 값이 일정한 자동제어
                                                                                                              4. 목표 값이 영원히 변하지 않는 자동제어
                                                                                                              (정답률: 74%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 수신기에 필요한 3가지 요소 중 관계 없는 것은?

                                                                                                                1. 저주파회로
                                                                                                                2. 검파회로
                                                                                                                3. 변조회로
                                                                                                                4. 동조회로
                                                                                                                (정답률: 41%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음 중 광기전력 효과를 이용한 것은?

                                                                                                                  1. 태양전지
                                                                                                                  2. 전자냉동
                                                                                                                  3. 전장발광
                                                                                                                  4. 루미네센스
                                                                                                                  (정답률: 76%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. VTR용 Head의 자성재료로서 구비해야 할 사항을 열거한 것이다. 적당하지 않은 것은?

                                                                                                                    1. 기계적, 전자적으로 안정할 것
                                                                                                                    2. 보자력이 매우 클 것
                                                                                                                    3. 마모성이 클 것
                                                                                                                    4. 잡음발생이 적을 것
                                                                                                                    (정답률: 80%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 일렉트로 루미네선스(Electro Luminescence, EL)란 무엇인가?

                                                                                                                      1. 반도체에 압력을 가하면 기전력이 생기는 현상
                                                                                                                      2. 반도체에 열을 가하면 기전력이 생기는 현상
                                                                                                                      3. 반도체에 비추는 빛의 양에 따라 전류를 제어하는 현상
                                                                                                                      4. 형광체를 포함한 반도체에 전기장을 가하면 빛이 방출되는 현상
                                                                                                                      (정답률: 53%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 출력이 500W 인 송신기의 공중선에 5A 의 전류가 흐를 때 복사저항은?

                                                                                                                        1. 10[Ω]
                                                                                                                        2. 20[Ω]
                                                                                                                        3. 30[Ω]
                                                                                                                        4. 40[Ω]
                                                                                                                        (정답률: 59%)
