전자기기기능사 (2005-07-17 기출문제)
목록

1과목: 전기전자공학

1. 저항 4Ω, 유도리액턴스 3Ω을 병렬로 연결하면 합성 임피던스는 몇 Ω 이 되는가?

  1. 2.4
  2. 5
  3. 7.5
  4. 10
(정답률: 46%)
    profile_image
    1

    2. 저항만의 회로에서 교류 전력식을 가장 간단하게 표현한 것은?

    1. E I cosθ
    2. E I
    3. E I sinθ
    4. E I tanθ
    (정답률: 40%)
      profile_image
      1

      3. 실생활 중에서 정전기를 응용하는 것과 거리가 먼 것은?

      1. 전자 복사기
      2. 공기 청정기
      3. 전기 도금
      4. 차량 도장
      (정답률: 65%)
        profile_image
        1

        4. 그림과 같은 이상적인 발진기에서 발진주파수를 결정하는 소자는?

        1. R3, R4, C1, C2
        2. C1, C2, R1, R2
        3. C1, R1, R2, R3
        4. C1, R1
        (정답률: 68%)
          profile_image
          1

          5. 자기회로의 자기저항에 관한 설명이다. 틀린 것은?

          1. 투자율이 클수록 저항은 작아진다.
          2. 기자력이 일정하면 철심의 단면적이 클수록 자기저항은 커진다.
          3. 기자력이 일정하면 자로의 길이가 길수록 자기저항은 커진다.
          4. 자기저항이 작아지면 자속을 잘 통하게 한다.
          (정답률: 54%)
            profile_image
            1

            6. 그림에서 전류 Ia=3+j4 A, Ib=-3+j4 A, Ic=6+j8 A이면 Id는 몇 A 인가?

            1. - 6
            2. - j6
            3. 12 + j8
            4. 8 + j12
            (정답률: 58%)
              profile_image
              1

              7. 다이오드를 사용한 브리지 정류회로는 주로 어떤 정류회로인가?

              1. 반파 정류회로
              2. 전파 정류회로
              3. 배전압 정류회로
              4. 정전압 정류회로
              (정답률: 31%)
                profile_image
                1

                8. 그림과 같은 증폭회로에서 되먹임(feed back)이 있을 때의 전압증폭도 Af 는? (단, Vf : 되먹임전압, Vo : 출력전압, β : 되먹임계수) (문제 오류로 복원중인 문제로 아래 보기 내용을 아시는 분들께서는 오류 신고를 통하여 보기를 작성 부탁 드립니다. 정답은 1번 입니다.)

                1. 복원중
                2. 복원중
                3. 복원중
                4. 복원중
                (정답률: 82%)
                  profile_image
                  1

                  9. 계수관에서 10진 계수방전관을 무엇이라고 하는가?

                  1. 마그네트론
                  2. 데카트론
                  3. 클라이스트론
                  4. TWT관
                  (정답률: 45%)
                    profile_image
                    1

                    10. 그림의 회로에서 시상수가 CR ＜＜ τw 인 경우, 출력파형은 어떻게 나타나는가? (단, TW 는 펄스폭이다.)

                    (정답률: 52%)
                      profile_image
                      1

                      11. 반도체 집적회로에 해당되는 것은?

                      1. 박막 집적회로
                      2. 혼성 박막회로
                      3. 모놀리딕 IC
                      4. 하이브리드 IC
                      (정답률: 54%)
                        profile_image
                        1

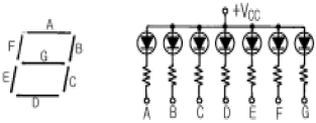

                        12. 그림의 7-세그먼트 디스플레이(FND 507)에서 7의 숫자를 나타내기 위한 방법은?

                        1. A, B, C 를 +Vcc 에 결선한다.
                        2. A, B, C 를 접지시킨다.
                        3. A, F, E 를 +Vcc 에 결선한다.
                        4. A, F, E 를 접지시킨다.
                        (정답률: 57%)
                          profile_image
                          1

                          13. RC 회로의 시정수가 2μs 이었다. 펄스 응답시 상승시간은 몇 μs 가 되는가?

                          1. 2.2
                          2. 4.0
                          3. 4.4
                          4. 5.2
                          (정답률: 40%)
                            profile_image
                            1

                            14. 그림은 하아틀레이형 발진기의 일반적인 구성도이다. ZCE는 어떤 성분인가?

                            1. 용량성
                            2. 저항성
                            3. 무유도성
                            4. 유도성
                            (정답률: 60%)
                              profile_image
                              1

                              15. 그림과 같은 연산증폭기회로에서 입·출력전압의 관계로 옳은 것은? (단, k는 비례상수이다.)

                              1. V0 =V2/V1
                              2. V0 = V1·V2
                              3. V0 = k(V1 - V2)
                              4. V0 = k(V2 - V1)
                              (정답률: 39%)
                                profile_image
                                1

                                2과목: 전자계산기일반

                                16. 출력 리플주파수가 360 ㎐인 정류회로는?

                                1. 단상 반파
                                2. 단상 양파
                                3. 3상 반파
                                4. 3상 양파
                                (정답률: 68%)
                                  profile_image
                                  1

                                  17. 컴퓨터의 기억장치로 부터 명령이나 데이터를 읽을 때 제일 먼저 하는 일은?

                                  1. 명령 지정
                                  2. 명령 출력
                                  3. 어드레스 지정
                                  4. 어드레스 인출
                                  (정답률: 60%)
                                    profile_image
                                    1

                                    18. 다음과 같은 진리표를 불대수로 표현하면?

                                    1. Y=AB'
                                    2. Y=A'B
                                    3. Y=A+B
                                    4. Y=AB
                                    (정답률: 73%)
                                      profile_image
                                      1

                                      19. 10진수 (755)10를 16진수로 변환하면?

                                      1. 1F3
                                      2. 1F5
                                      3. 2F3
                                      4. 2F5
                                      (정답률: 57%)
                                        profile_image
                                        1

                                        20. 그림이나 사진 또는 도형을 이미지 형태로 변환하는 입력장치는?

                                        1. 광학마크 판독기
                                        2. 광학문자 판독기
                                        3. 스캐너
                                        4. 마우스
                                        (정답률: 73%)
                                          profile_image
                                          1

                                          21. 다음 게이트(gate)들 중에서 두 수의 부호 판단에 적당한 것은?

                                          1. NAND
                                          2. EX-OR
                                          3. AND
                                          4. OR
                                          (정답률: 60%)
                                            profile_image
                                            1

                                            22. 순서도(flowchart)의 기본형이 아닌 것은?

                                            1. 직선형
                                            2. 조건형
                                            3. 반복형
                                            4. 분기형
                                            (정답률: 39%)
                                              profile_image
                                              1

                                              23. 주소지정방식으로 사용되는 것이 아닌 것은?

                                              1. 직접 주소지정방식
                                              2. 통합 주소지정방식
                                              3. 상대 주소지정방식
                                              4. 레지스터 주소지정방식
                                              (정답률: 66%)
                                                profile_image
                                                1

                                                24. 아래 그림은 연산자의 전달기능을 나타낸 것이다. A, B에 알맞은 것은?

                                                1. A : 전송(Transport), B : 수신(Recive)
                                                2. A : 로드(Load), B : 스토어(Store)
                                                3. A : 입력(Input), B : 출력(Output)
                                                4. A : 해독(Decoding), B : 실행(Execute)
                                                (정답률: 61%)
                                                  profile_image
                                                  1

                                                  25. 부동 소수점 표현 방식에서 사용되지 않는 것은?

                                                  1. 부호 비트
                                                  2. 지수부
                                                  3. 소수점
                                                  4. 가수부
                                                  (정답률: 46%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 주변 장치의 입·출력 방법이 아닌 것은?

                                                    1. 데이지체인 방법
                                                    2. 트랩 방법
                                                    3. 인터럽트 방법
                                                    4. 폴링 방법
                                                    (정답률: 54%)
                                                      profile_image
                                                      1

                                                      27. 마이크로프로세서에서 누산기(Accumulator)의 용도는?

                                                      1. 명령을 저장
                                                      2. 명령을 해독
                                                      3. 명령의 주소를 저장
                                                      4. 연산 결과를 일시적으로 저장
                                                      (정답률: 85%)
                                                        profile_image
                                                        1

                                                        28. 다음 중 산술 및 논리 연산을 행하는 장치는?

                                                        1. 어큐뮬레이터(Accumulator)
                                                        2. 스택 포인터(Stack pointer)
                                                        3. 프로그램 카운터(Program counter)
                                                        4. ALU(Arithmetic Logic Unit)
                                                        (정답률: 73%)
                                                          profile_image
                                                          1

                                                          29. 다음은 유도형 계기의 특징에 관한 사항이다. 이에 속하지 않는 사항은?

                                                          1. 가동부에 전류를 흘릴 필요가 없으므로 구조가 간단하고, 견고하다.
                                                          2. 공극이 좁고 자장이 강하므로 외부 자장의 영향이 작고, 구동 토크가 크다.
                                                          3. 주파수의 영향이 다른 계기에 비하여 크므로 정밀급 계기에는 부적합하다.
                                                          4. DC 전용 계기로 주로 사용된다.
                                                          (정답률: 43%)
                                                            profile_image
                                                            1

                                                            30. 다음 중 가동 철편형 계기의 특징이 아닌 것은?

                                                            1. 분류기가 없이 비교적 큰 전류까지 측정이 가능하다.
                                                            2. 직류 전용이므로 교류를 측정하려면 정류기를 삽입하여야 한다.
                                                            3. 눈금은 0부근을 제외하고는 균등 눈금에 가깝게 할 수 있다.
                                                            4. 오차가 많은 결점이 있고, 감도가 높은 것은 제작이 곤란하다.
                                                            (정답률: 41%)
                                                              profile_image
                                                              1

                                                              3과목: 전자측정

                                                              31. 아날로그 계기에 비하여 디지털 계기의 특성을 설명한 것으로 옳지 않은 것은?

                                                              1. 측정 결과를 읽을 때 개인 오차가 많이 발생된다.
                                                              2. 비트 수에 따라 양자화 오차가 결정되므로, 고정도의 측정이 가능하다.
                                                              3. 대부분의 측정이 자동적으로 수행된다.
                                                              4. 마이크로프로세서의 병용으로 계측 과정의 지능화를 실현시킬 수 있다.
                                                              (정답률: 68%)
                                                                profile_image
                                                                1

                                                                32. 참값이 100[㎃]이고, 측정값이 102[㎃]일 때 오차율은?

                                                                1. -2 [%]
                                                                2. 2 [%]
                                                                3. -1.96 [%]
                                                                4. 1.96 [%]
                                                                (정답률: 80%)
                                                                  profile_image
                                                                  1

                                                                  33. 교류 전압을 다이오드로 정류하여 직류로 변환시켜 측정하는 전압계는?

                                                                  1. 교류 전자 전압계
                                                                  2. 직류 전자 전압계
                                                                  3. 교류 전위차계
                                                                  4. 고저항형 전위차계
                                                                  (정답률: 29%)
                                                                    profile_image
                                                                    1

                                                                    34. 지침형 주파수계의 동작 원리에 따른 분류에 속하지 않는 것은?

                                                                    1. 진동평형
                                                                    2. 가동철편형
                                                                    3. 편위형
                                                                    4. 전류력계형
                                                                    (정답률: 45%)
                                                                      profile_image
                                                                      1

                                                                      35. 300 Ω의 TV 급전선에 75 Ω의 공중선을 접속하면 반사계수 m 은?

                                                                      1. +0.25
                                                                      2. -0.6
                                                                      3. +1.7
                                                                      4. -1.7
                                                                      (정답률: 47%)
                                                                        profile_image
                                                                        1

                                                                        36. 헤테로다인 주파수계에서 더블비트(double beat)법이 싱글 비트(single beat)법 보다 좋은 이유는?

                                                                        1. 오차가 적다.
                                                                        2. 취급이 용이하다.
                                                                        3. 구조가 간단하다.
                                                                        4. 측정 주파수 범위가 넓다.
                                                                        (정답률: 49%)
                                                                          profile_image
                                                                          1

                                                                          37. 송전선로에 발생한 서지 전압이나 번개로 생기는 이상 전압 등의 파고 값과 극성을 기록할 수 있는 장치는?

                                                                          1. 딥미터
                                                                          2. 클리노도그래프
                                                                          3. 바아그래픽미터
                                                                          4. 오실로스코프
                                                                          (정답률: 45%)
                                                                            profile_image
                                                                            1

                                                                            38. 지시 계기의 3대 요소가 아닌 것은?

                                                                            1. 구동장치
                                                                            2. 계량장치
                                                                            3. 제동장치
                                                                            4. 제어장치
                                                                            (정답률: 83%)
                                                                              profile_image
                                                                              1

                                                                              39. 캠벌주파수 브리지가 평형 되었을 때, 전원의 주파수는 어떻게 표시하는가? (단, M 은 상호 인덕턴스, C 는 콘덴서의 용량이다.)

                                                                              (정답률: 80%)
                                                                                profile_image
                                                                                1

                                                                                40. 계측기로 측정한 입력측 S/N비와 출력측 S/N비에 대한 비를 나타내며, 단위로 [dB]을 쓰는 통신 품질의 평가 척도를 무엇이라 하는가?

                                                                                1. 충실도
                                                                                2. 변조지수
                                                                                3. 명료도
                                                                                4. 잡음지수
                                                                                (정답률: 53%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 두개의 트랜지스터가 부하에 대하여 직렬로 동작하고 직류 전원에 대해서는 병렬로 접속되는 회로는?

                                                                                  1. SEPP 회로
                                                                                  2. BTL 회로
                                                                                  3. OTL 회로
                                                                                  4. DEPP 회로
                                                                                  (정답률: 65%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 전자현미경의 성능을 결정하는 3 요소로서 옳지 않은 것은?

                                                                                    1. 배율
                                                                                    2. 분해 능률
                                                                                    3. 투과도
                                                                                    4. 빛의 세기
                                                                                    (정답률: 57%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 강한 직류 자장을 테이프에 가하여 녹음에 의한 잔류 자기를 자화시켜 소거하는 방법은?

                                                                                      1. 교류 소거법
                                                                                      2. 소거 헤드법
                                                                                      3. 직류 소거법
                                                                                      4. 테이프 소자기 사용법
                                                                                      (정답률: 59%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 고주파 유도가열에 해당하는 것은?

                                                                                        1. 금속 표면의 가열
                                                                                        2. 음식물 조리
                                                                                        3. 목재의 접착
                                                                                        4. 합성수지의 접착
                                                                                        (정답률: 66%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 수신기에서 주파수 다이버시티(frequency diversity) 사용의 주된 목적은?

                                                                                          1. 페이딩(fading) 방지
                                                                                          2. 주파수 편이 방지
                                                                                          3. S/N 저하방지
                                                                                          4. 이득저하 방지
                                                                                          (정답률: 79%)
                                                                                            profile_image
                                                                                            1

                                                                                            4과목: 전자기기 및 음향영상기기

                                                                                            46. 압력 - 변위 변환기에 속하는 것은?

                                                                                            1. 전자석
                                                                                            2. 스프링
                                                                                            3. 전자코일
                                                                                            4. 슬라이드저항
                                                                                            (정답률: 81%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 펠티어 효과(peltier effect)를 이용한 것은?

                                                                                              1. 전자 현미경
                                                                                              2. 서보 기구
                                                                                              3. 전자 냉동
                                                                                              4. 레이더
                                                                                              (정답률: 85%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 기구에 관측 장치를 적재하여 대기로 띄워 보내는 것을 무엇이라 하는가?

                                                                                                1. 라디오존데
                                                                                                2. 레이더
                                                                                                3. 덱카
                                                                                                4. 전파 고도계
                                                                                                (정답률: 68%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 증폭회로에 1[㎽]를 공급하였을 때 출력으로 1[W]가 얻어졌다면, 이 때 이득은?

                                                                                                  1. 10[㏈]
                                                                                                  2. 20[㏈]
                                                                                                  3. 30[㏈]
                                                                                                  4. 40[㏈]
                                                                                                  (정답률: 47%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. VTR의 영상헤드는 회전 운동을 하고 있다. 어떤 수단을 통하여 안전하게 영상 신호를 전달하는가?

                                                                                                    1. 용량 결합
                                                                                                    2. 빛 센서에 의한 결합
                                                                                                    3. 로우타리 트랜스에 의한 결합
                                                                                                    4. 순금 슬립 링에 의한 결합
                                                                                                    (정답률: 40%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 수신기의 종합특성에 해당되지 않는 것은?

                                                                                                      1. 감도
                                                                                                      2. 충실도
                                                                                                      3. 선택도
                                                                                                      4. 변조도
                                                                                                      (정답률: 65%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 자동제어의 분류에서 목표 값이 시간에 따라 변화하지 않는 일정한 경우의 제어는?

                                                                                                        1. 프로그램 제어
                                                                                                        2. 추치 제어
                                                                                                        3. 정치 제어
                                                                                                        4. 서보기구 제어
                                                                                                        (정답률: 55%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 전자현미경에서 초점은 무엇으로 조정하는가?

                                                                                                          1. 투사렌즈의 여자전류
                                                                                                          2. 대물렌즈의 여자전류
                                                                                                          3. 집광렌즈의 여자전류
                                                                                                          4. 전자총
                                                                                                          (정답률: 78%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. VTR 테이프를 재생할 때 헤드의 회전속도는 무엇으로 제어하는가?

                                                                                                            1. 콘트롤 트랙에 기록된 콘트롤 신호
                                                                                                            2. 영상신호 속에 포함된 수직동기 신호
                                                                                                            3. 영상신호 속에 있는 수평동기 신호
                                                                                                            4. 수정발진자로 부터 얻어지는 3.58㎒ 색부반송파 신호
                                                                                                            (정답률: 32%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 라디오 수신기의 중간 주파수가 455 [KHz]이고 상측 헤테로다인 방식이라면 700 [KHz]방송을 수신할 때 국부발진 주파수는 얼마인가?

                                                                                                              1. 455 [KHz]
                                                                                                              2. 700 [KHz]
                                                                                                              3. 1155 [KHz]
                                                                                                              4. 1600 [KHz]
                                                                                                              (정답률: 83%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 야기(YAGI) 안테나의 특성에 대한 설명으로 옳지 않은 것은?

                                                                                                                1. 소자수가 많을수록 이득이 증가하고 지향성이 예민해진다.
                                                                                                                2. 소자수가 많을수록 반사기나 도파기에 의한 영향으로 안테나 급전점 임피이던스가 저하된다.
                                                                                                                3. 도파기는 투사기보다 짧게 하여 용량성으로 동작한다
                                                                                                                4. 반사기는 투사기보다 짧게 하여 용량성으로 동작한다
                                                                                                                (정답률: 43%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 반도체의 성질을 가지고 있는 물질에 전장을 가하면 발광 현상을 일으키는 것은?

                                                                                                                  1. 충전 발광
                                                                                                                  2. 자장 발광
                                                                                                                  3. 전장 발광
                                                                                                                  4. 정전 발광
                                                                                                                  (정답률: 75%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 선박에 이용되며 방향 탐지기가 없이 보통 라디오 수신기를 이용하여 방위를 측정할 수 있는 것은?

                                                                                                                    1. AN 레인지 비이컨
                                                                                                                    2. 무지향성 비이컨
                                                                                                                    3. 회전 비이컨
                                                                                                                    4. 초고주파 전방향성 비이컨
                                                                                                                    (정답률: 65%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 수퍼 헤테로다인 수신기의 특성이 아닌 것은?

                                                                                                                      1. 중간 주파수에서 증폭하므로 증폭도가 높아 감도가 좋다.
                                                                                                                      2. 신호대 잡음비 개선을 위해 진폭 제한기를 사용한다.
                                                                                                                      3. 일반적으로 선택도가 우수하다.
                                                                                                                      4. 중간 주파수로 변화하므로 선택도가 향상된다.
                                                                                                                      (정답률: 49%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 전치 증폭기의 설명으로 옳지 않은 것은?

                                                                                                                        1. 음량 조절 회로가 있다.
                                                                                                                        2. 음질(tone)조정 회로가 있다.
                                                                                                                        3. 마이크로폰이나 테이프헤드 등으로 부터 나오는 비교적 작은 신호 전압을 증폭한다.
                                                                                                                        4. 전력 증폭을 하는 회로이다.
                                                                                                                        (정답률: 37%)
                                                                                                                          profile_image
                                                                                                                          1
