전자기기기능사 (2005-01-30 기출문제)
1과목: 전기전자공학
1. 임피던스 10Ω인 회로의 저항과 리액턴스 양단 전압이 각각 80V, 60V 이었다면 리액턴스는 몇 Ω 인가?
- 2
- 4
- 6
- 8
(정답률: 47%)
2. 어느 점전하에 의하여 생기는 전위를 처음의 1/4 이 되게하려면 점전하의 거리를 몇 배로 하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 2
- 1/2
- 4
- 1/4
(정답률: 48%)
3. 그림과 같은 회로를 논리회로에 이용하려고 한다. 어떤 논리회로인가?
- NAND회로
- OR회로
- NOT회로
- NOR회로
(정답률: 38%)
4. 어떤 진폭 변조파의 방정식이 VAM=(10 + 6 cos 2π×103t)(sin 2π×106t)로 표시되는 경우에 이 전파의 상측파대 주파수는 몇 kHz 인가?
- 151
- 191
- 1001
- 1451
(정답률: 46%)
5. 그림의 회로는 어떤 회로인가?
- 위상제어 반파정류회로
- 위상제어 전파정류회로
- 위상제어 배전압정류회로
- 위상제어 3배압정류회로
(정답률: 46%)
6. 그림은 어느 반도체 소자의 소신호 모델을 나타낸 것으로 이 소자는 동조회로 또는 주파수 변조회로 등에 응용되는 소자이다. 이 소자에 해당되는 것은?
- 가변용량 다이오드
- 제너다이오드
- 바리스터
- 다이액
(정답률: 60%)
7. 어느 도체의 단면을 3분동안에 720 C의 전기량이 지나갔다면 전류의 크기는 몇 A 인가?
- 4
- 12
- 24
- 40
(정답률: 73%)
8. 펄스를 얻을 수 있는 소자에 해당되는 것은?
- SCR
- UＪT
- FET
- Diode
(정답률: 40%)
9. 변조회로에서 출력측에 나타나는 주파수 성분은?
- fc 와 fc + fs
- fc ± fs
- 2fc + fs
- fc + 2fs
(정답률: 66%)

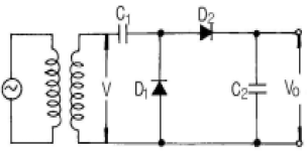

10. 그림의 회로에서 출력전압 Vo의 크기는? (단, V는 실효값이다. )
- 2V
- √2 V
- 2√2 V
- V2
(정답률: 65%)
11. 우리나라의 상용주파수는 60Hz이다. 주기는 몇 초인가?
- 0. 0083
- 0. 0167
- 0. 0334
- 0. 0668
(정답률: 62%)
12. 자계 중에 이것과 직각으로 놓은 도체에 Ｉ[A]의 전류를 흘릴 때 f[N]의 힘이 작용하였다. 이 도체를 v[m/s]의 속도로 자계와 직각으로 운동시킬 때의 기전력은 몇 V인가?
- (Iv)/f
- (If)/v
- (fv)/I
- Ifv
(정답률: 35%)
13. 트랜지스터의 스위칭시간에서 턴 오프(turn off)시간은?
- 하강시간
- 상승시간+지연시간
- 축적시간+하강시간
- 축적시간
(정답률: 44%)
14. 회로에서 RE 의 중요한 역할은?
- 출력 증대
- 주파수 대역 증대
- 바이어스 전류 증가
- 동작점의 안정화
(정답률: 56%)
15. 그림과 같은 회로에서 출력 C 가 0 이 되기 위한 조건은?
- A=1, B=1
- A=1, B=0
- A=0, B=1
- A=0, B=0
(정답률: 56%)
2과목: 전자계산기일반
16. 스태거 증폭회로에 대한 설명이 잘못된 것은?
- 각 증폭단의 동조 주파수를 약간씩 다르게 종속 접속 하여 전체 특성을 갖는다.
- 각 증폭단의 동조 주파수 및 회로의 손실을 조금씩 달리하여 종속 접속한다.
- 제작 및 조정이 어렵다.
- 이 회로는 중간 주파 증폭회로에 쓰인다.
(정답률: 46%)
17. 입력되는 자료를 일정기간, 일정량을 저장한 다음 한꺼번에 처리하는 방식은?
- 온라인 방식
- 오프라인 방식
- 배치 처리 방식
- 실시간 처리 방식
(정답률: 65%)
18. 순서도를 작성하는 일반적인 규칙이 아닌 것은?
- 약속된 표준 기호를 사용한다.
- 흐름에 따라 오른쪽에서 왼쪽으로 그린다.
- 기호 내부에 처리 내용을 간단, 명료하게 기술한다.
- 한 면에 다 그릴 수 없거나 연속적인 표현이 어려울 때는 연결 기호를 사용한다.
(정답률: 78%)
19. 가중값 코드(Weighted code)의 종류가 아닌 것은?
- 8421 code
- 51111 code
- 5421 code
- Gray code
(정답률: 67%)
20. 중앙처리장치와 주기억장치 사이의 속도 차이를 해결하기 위해 장치한 고속 버퍼 기억장치는?
- 캐시기억장치
- 주기억장치
- 보조기억장치
- 집적회로 기억장치
(정답률: 83%)
21. 컴퓨터의 연산자 기능이 아닌 것은?
- 함수연산기능
- 제어기능
- 기억기능
- 전달기능
(정답률: 41%)
22. 다음은 마이크로프로세서 구성 부분으로 산술 및 논리 연산을 행하는 부분은?
- Accumulator
- ALU(arithmetic logic unit)
- General Register
- Cache Memory
(정답률: 77%)
23. 2진수 (1111)2을 그레이 부호로 변환한 것은?
- 1000(G)
- 1001(G)
- 1010(G)
- 1110(G)
(정답률: 53%)
24. 컴퓨터의 용량 1Kbyte는 몇 byte를 나타내는가?
- 1024byte
- 2048byte
- 4096byte
- 8192byte
(정답률: 82%)
25. 카드 리더(Card Reader)에서 읽기 전에 카드를 쌓아 놓는 곳은?
- 호퍼
- 스태커
- 롤러
- 리젝트 스태커
(정답률: 42%)
26. 마이크로프로세서의 구성에 속하지 않는 것은?
- 연산 회로
- 제어 회로
- 각종 레지스터
- 증폭 회로
(정답률: 60%)
27. 전자계산기의 특징에 속하지 않는 것은?
- 신속한 처리 속도
- 창의성
- 정확성
- 신뢰성
(정답률: 84%)
28. 다음 그림의 연산 결과를 올바르게 나타낸 것은?
- 1001
- 1010
- 1100
- 1110
(정답률: 74%)
29. 어떤 전류의 기본파 진폭이 50[㎃], 제 2고조파 진폭이 4[㎃], 제 3고조파 진폭이 3[㎃]라면 이 전류의 왜형률은 몇 [%]인가?
- 9
- 10
- 16
- 25
(정답률: 55%)
30. 다음 중 볼로미터 전력계의 용도는?
- 직류 전력 측정
- 충격 전력 측정
- 저주파 전력 측정
- 마이크로파 전력 측정
(정답률: 55%)
3과목: 전자측정
31. 고주파수 측정에 사용되는 주파수 계는?
- 진동편형 주파수계
- 헤테로다인 주파수계
- 가동철편형 주파수계
- 전류력계형 주파수계
(정답률: 52%)
32. 다음 그림에서 전류계 A2의 내부저항 값은? (단, A1= 30[㎃], A2= 20[㎃], R = 4[Ω]임. )
- 2[Ω]
- 4[Ω]
- 6[Ω]
- 8[Ω]
(정답률: 32%)
33. 1차 코일의 인덕턴스가 15[mH], 2차 코일의 인덕턴스가 26[mH]일 때 이들을 직렬로 측정하였더니 합성 인덕턴스가 55[mH]이었다. 이 때 이들 사이의 상호 인덕턴스는?
- 4 [mH]
- 7 [mH]
- 14 [mH]
- 17 [mH]
(정답률: 56%)
34. 오실로스코프(Oscilloscope)로 직접 측정할 수 있는 것은?
- 회전수
- 수신감도
- 파형
- 잡음지수
(정답률: 55%)
35. 전류력계형 계기의 특징에 속하지 않는 것은?
- 주로 전력계로 사용된다.
- 직류 전용의 정밀급 계기이다.
- 외부 자기장의 영향 때문에 자기차폐를 해야 한다.
- 자기 가열의 영향이 비교적 크므로 주의가 필요하다.
(정답률: 47%)
36. 측정기의 눈금이 부정확하거나 측정기의 부품 마멸로 발생하는 오차는?
- 개인오차
- 우연오차
- 계통오차
- 공진오차
(정답률: 66%)
37. 아날로그 양을 디지털 양으로 바꾸어 주는 회로는?
- D/A 변환기
- A/D 변환기
- F/V 변환기
- V/F 변환기
(정답률: 83%)
38. 입력에 정현파를 가하면 출력에 구형파를 얻을 수 있는 회로는?
- 적분 증폭 회로
- 미분 증폭 회로
- 시미트 회로
- 밀러 회로
(정답률: 67%)
39. 가동 철편형 계기의 회전각 ≤ 와 전류 Ｉ의 관계는?
- ≤ ∝ I
- ≤ ∝ I2
- ≤ ∝ 1/I
- ≤ ∝ 1/I2
(정답률: 58%)
40. 지시 계기의 기능상 3대 요소에 해당되지 않는 것은?
- 구동 장치
- 제어 장치
- 제동 장치
- 입력 장치
(정답률: 77%)
41. 자기 녹음기(Tape recorder)에서 고음부의 음량과 명료도가 저하한 증세가 나타났을 경우, 어떤 부분의 조정이 필요한가?
- 헤드높이
- 테이프 스피드(모터)
- 헤드 애지머스
- 녹음 바이어스
(정답률: 51%)
42. 정보 전달의 매개체로서 전자 빔(beam)을 사용하는 현미경은?
- 광학 현미경
- 전자 현미경
- 볼록 현미경
- 오목 현미경
(정답률: 69%)
43. 초음파 측심기로 물의 깊이를 측정할 때 옳은 식은? (단, v : 초음파속도, t : 시간)
- h = (vt)/2
- h = vt
- h = 2vt
- h = 2/(vt)
(정답률: 67%)
44. 우리가 일상 생활에 많이 사용하는 초음파 가습기, 초음파 세척기는 초음파의 어떤 현상을 이용하여 만든 것인가?
- 캐비테이션(cavitation)
- 응집
- 소나(SONAR)
- 히스테리시스
(정답률: 66%)
45. 광학 현미경의 광원은 전자현미경의 어느 곳에 해당되는가?
- 전자총
- 전자렌즈
- 여자 전류 전원
- 시료
(정답률: 59%)
4과목: 전자기기 및 음향영상기기
46. 송신측의 변조신호를 어느 정도까지 충실하게 재현할 수 있는지, 그 정도를 나타내는 양을 무엇이라고 하는가?
- 감도
- 선택도
- 안정도
- 충실도
(정답률: 77%)
47. 고주파 유도 가열에서 열 발생의 원인이 되는 현상은?
- 유전손
- 전자 빔
- 아크 방전
- 맴돌이 전류
(정답률: 68%)
48. 입력 신호에 따라서 압력 기름의 통과량을 변화시켜서 출력 신호를 증폭하는 제어용 증폭기는 어느 것인가?
- 전기식
- 유압식
- 공기식
- 전자식
(정답률: 75%)
49. 주파수 특성이 평탄하고 음질이 좋아서 현재 주로 사용되고 있는 동전형 스피커의 동작 원리로 가장 적절한 것은?
- 자기의 쿨롱력
- 압전역 효과
- 쿨롱력
- 전류와 자계에서 생기는 힘
(정답률: 54%)
50. 다음 중 광기전력 효과를 이용한 것은?
- 온도제어
- 전자냉동
- 태양전지
- Cds(황화카드뮴) 광전소자
(정답률: 73%)
51. 테이프에 녹음된 자기적 변화를 전기적 신호로 변환하는 자기헤드는?
- 소거 헤드
- 녹음 헤드
- 재생 헤드
- 출력 헤드
(정답률: 47%)
52. 방송국으로 부터의 직접파와 반사파가 수상될 때 수상되는 시간차이로 인하여 다중상이 생기는 현상을 무엇이라 하는 가?
- 고우스트
- 험
- 동기
- 콘트라스트
(정답률: 71%)
53. 텔레비전 수상기에 고주파 증폭회로를 설계하는 이유 중 가장 거리가 먼 것은?
- 감도를 높인다.
- 영상방해를 개선한다.
- S/N를 개선한다.
- 인입현상을 개선한다.
(정답률: 36%)
54. 두 점으로 부터의 거리 차가 일정한 점의 궤적으로서, 이때 두 점은 쌍곡선의 촛점이 되는 것을 이용한 전파항법의 종류는?
- VOR
- ILS
- 쌍곡선항법
- DME
(정답률: 74%)
55. 항공 기상의 질문기와 지상의 응답기에 의해 지상국으로부터의 방위와 거리를 측정하는 시스템은?
- 로란
- VOR
- TACAN
- 자동 방향 탐지기
(정답률: 34%)
56. 기계적 또는 전기적 양을 제어하는 정치제어를 자동조정이라 하는데, 이에 속하지 않는 것은?
- 전류의 제어
- 속도의 제어
- 온도의 제어
- 토오크의 제어
(정답률: 45%)
57. 다음은 자동제어계의 블록선도이다. 빈칸에 알맞은 것은?
- 제어요소
- 동작요소
- 외란
- 오차
(정답률: 61%)
58. 그림과 같은 되먹임계의 관계식 중 옳은 것은?
- y = (G/(1+G))x
- y =(1(1+G))x
- y =(G/(1-G))x
- y =(1/(1-G))x
(정답률: 53%)
59. 태양전지에서 음극(-) 단자와 연결된 부분의 물질은?
- P형 실리콘판
- N형 실리콘판
- 셀렌
- 붕소
(정답률: 76%)
60. 2개의 다른 물질의 접합부에 전류가 흐르면 전류의 방향에 따라 열을 흡수하거나 발산하는 현상은?
- 펠티에 효과
- 루미네슨스
- 다이어그램
- 축 비대칭 수차
(정답률: 76%)
