컴퓨터응용가공산업기사 (2010-05-09 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 나사의 유효지름을 측정할 수 없는 것은?

  1. 나사 마이크로미터
  2. 투영기
  3. 공구 현미경
  4. 이 두께 버니어 캘리퍼스
(정답률: 70%)
    profile_image
    1

    2. 밀링 머신에서 가장 큰 규격의 호칭번호는? (단, 호칭번호는 새들의 이동범위로 정한다.)

    1. 0호
    2. 1호
    3. 3호
    4. 5호
    (정답률: 84%)
      profile_image
      1

      3. 선반이나 연삭기 작업에서 봉재의 중심을 구하기 위해 금긋기 작업을 위해 사용되는 공구와 관계가 먼 것은?

      1. V블록
      2. 서피스 게이지
      3. 캘리퍼스
      4. 마이크로미터
      (정답률: 69%)
        profile_image
        1

        4. CNC 공작기계의 서보기구의 종류에 속하지 않는 것은?

        1. 개방회로 방식
        2. 하이브리드 서보 방식
        3. 폐쇄회로 방식
        4. 단일회로 방식
        (정답률: 80%)
          profile_image
          1

          5. 공작물을 절삭할 때 절삭온도에 의한 측정방법으로 틀린 것은?

          1. 공구 현미경에 의한 측정
          2. 칩의 색깔에 의한 측정
          3. 열량계에 의한 측정
          4. 열전대에 의한 측정
          (정답률: 75%)
            profile_image
            1

            6. 수기 가공 용구의 센터 펀치에 대해서 기술한 것으로 틀린 것은?

            1. 펀치의 선단은 열처리를 한다.
            2. 드릴로 구멍을 뚫을 자리 표시에 사용한다.
            3. 선단은 약 40°로 한다.
            4. 펀치의 선단을 목표물에 수직으로 고정하고 펀칭한다.
            (정답률: 74%)
              profile_image
              1

              7. 램이 상하로 직선운동을 하며 급속귀환 장치가 있는 공작기계는?

              1. 세이퍼
              2. 슬로터
              3. 브로치
              4. 플레이너
              (정답률: 51%)
                profile_image
                1

                8. 밀링작업에서 하향절삭에 비교한 상향절삭의 특성에 대한 설명으로 틀린 것은?

                1. 날끝이 일감을 치켜 올리므로 일감을 단단히 고정해야 한다.
                2. 백래시 제거 장치가 없으면 가공이 곤란하다.
                3. 하향절삭에 비해 가공면이 깨끗하지 못하다.
                4. 공구의 수명이 짧다.
                (정답률: 83%)
                  profile_image
                  1

                  9. 드릴링 머신의 안전사항에서 틀린 것은?

                  1. 장갑을 끼고 작업을 하지 않는다.
                  2. 기공물을 손으로 잡고 드릴링하지 않는다.
                  3. 얇은 관의 구멍 뚫기에는 나무 보조판을 사용한다.
                  4. 구멍 뚫기가 끝날 무렵은 이송을 빠르게 한다.
                  (정답률: 88%)
                    profile_image
                    1

                    10. 선반의 부속품 중에서 돌리개(dog)의 종류가 아닌 것은?

                    1. 평행(클램프) 돌리개
                    2. 곧은 돌리개
                    3. 브로치 돌리개
                    4. 굽은(곡형) 돌리개
                    (정답률: 75%)
                      profile_image
                      1

                      11. 기어 가공을 위해 사용되는 공구가 아닌 것은?

                      1. T홈 커터
                      2. 피니언 커터
                      3. 호브
                      4. 래크 커터
                      (정답률: 75%)
                        profile_image
                        1

                        12. 정반위에 높이의 차이가 100mm인 2개의 게이지 블록 위에 길이가 200mm인 사인바를 놓았을 때 정반면과 사인바와 이루는 각은?

                        1. 20°
                        2. 30°
                        3. 45°
                        4. 60°
                        (정답률: 46%)
                          profile_image
                          1

                          13. 센터리스 연삭의 특성에 대한 설명으로 틀린 것은?

                          1. 중공(中空)의 가공물 연삭이 곤란하다.
                          2. 연삭 작업에 숙련을 요구하지 않는다.
                          3. 연삭 여유가 작아도 된다.
                          4. 연삭숫돌의 폭이 크므로 연삭숫돌 지름의 마멸이 적다.
                          (정답률: 61%)
                            profile_image
                            1

                            14. 리머작업을 할 때에는 드릴작업에 비하여 어떻게 하는 것이 원칙인가?

                            1. 고속에서 절삭하고 이송을 크게
                            2. 고속에서 절삭하고 이송을 작게
                            3. 저속에서 절삭하고 이송을 크게
                            4. 저속에서 절삭하고 이송을 작게
                            (정답률: 59%)
                              profile_image
                              1

                              15. 도금을 응용한 방법으로 모델을 음극에 전착시킨, 금속을 양극에 설치하고 전해액 속에서 전기를 통전하여 정닥한 두께로 금속을 입히는 가공방법은?

                              1. 전주가공
                              2. 초음파가공
                              3. 전해연삭
                              4. 레이저가공
                              (정답률: 57%)
                                profile_image
                                1

                                16. 연삭가공에서 내면연삭의 특성에 대한 설명으로 틀린 것은?

                                1. 연삭숫돌의 지름은 가공물의 지름보다 커야 한다.
                                2. 외경 연삭에 비하여 숫돌의 마모가 많다.
                                3. 숫돌 축의 회전수가 빨라야 한다.
                                4. 숫돌 축은 지름이 적기 때문에 가공물의 정밀도가 다소 떨어진다.
                                (정답률: 65%)
                                  profile_image
                                  1

                                  17. 절삭 공구의 구비조건에 해당되지 않는 것은?

                                  1. 강인성이 클 것
                                  2. 마찰계수가 클 것
                                  3. 내마모성이 높을 것
                                  4. 고온에서 경도가 저하되지 않을 것
                                  (정답률: 76%)
                                    profile_image
                                    1

                                    18. 밀링작업을 하고 있는 중에 지켜야 할 안전사항에 해당되지 않는 것은?

                                    1. 절삭공구나 가공물을 설치할 때는 반드시 전원을 켜고 한다.
                                    2. 주축 속도를 변속시킬 때는 반드시 주축이 정지한 후 변환한다.
                                    3. 가공물은 바른 자세에서 단단하게 고정한다.
                                    4. 기계 가동 중에는 자리를 이탈하지 않는다.
                                    (정답률: 86%)
                                      profile_image
                                      1

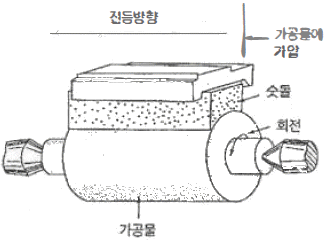

                                      19. 아래 그림의 연삭가공은 어떤 작업을 나타낸 것인가?

                                      1. 수퍼피니싱
                                      2. 호닝
                                      3. 래핑
                                      4. 버핑
                                      (정답률: 73%)
                                        profile_image
                                        1

                                        20. 기차 바퀴와 같이 길이 짧고 직경이 큰 공작물을 선삭하기에 가장 적합한 선반은?

                                        1. 터릿선반
                                        2. 정면선반
                                        3. 수직선반
                                        4. 모방선반
                                        (정답률: 59%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 다음 중 선팽창계수가 큰 순서로 올바르게 나열된 것은?

                                          1. 알루미늄 ＞ 구리 ＞ 철 ＞ 크롬
                                          2. 철 ＞ 크롬 ＞ 구리 ＞ 알루미늄
                                          3. 크롬 ＞ 알루미늄 ＞ 철 ＞ 구리
                                          4. 구리 ＞ 철 ＞ 알루미늄 ＞ 크롬
                                          (정답률: 64%)
                                            profile_image
                                            1

                                            22. 형상기억합금의 내용과 관계가 먼 것은?

                                            1. 형상 기억 효과를 나타내는 합금은 오스테나이트 변태를 한다.
                                            2. 어떠한 모양을 기억할 수 있는 합금이다.
                                            3. 소성변형된 것이 특정 온도 이상으로 가열하면 변형되기 이전의 원래 상태로 돌아가는 합금이다.
                                            4. 형상 기억합금의 대표적인 합금은 Ni-Ti 합금이다.
                                            (정답률: 64%)
                                              profile_image
                                              1

                                              23. 다음 철강 재료 중 담금질 열처리에 의해 경화되지 않는 것은?

                                              1. 순철
                                              2. 탄소강
                                              3. 탄소 공구강
                                              4. 고속도 공구강
                                              (정답률: 63%)
                                                profile_image
                                                1

                                                24. Fe-Mn, Fe-Si로 탈산시킨 것으로 상부에 작은 수축관과 소수의 기포만이 존재하며 탄소 함유량이 0.15~0.3% 정도인 강은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                1. 킬드강
                                                2. 세미킬드강
                                                3. 캡드강
                                                4. 림드강
                                                (정답률: 58%)
                                                  profile_image
                                                  1

                                                  25. 주철의 마우러의 조직도를 바르게 설명한 것은?

                                                  1. Si와 Mn량에 따른 주철의 조직 관계를 표시한 것이다.
                                                  2. C와 Si량에 따른 주철의 조직 관계를 표시한 것이다.
                                                  3. 탄소와 흑연량에 따른 주철의 조직 관계를 표시한 것이다.
                                                  4. 탄소와 Fe8C에 따른 주철의 조직 관계를 표시한 것이다.
                                                  (정답률: 70%)
                                                    profile_image
                                                    1

                                                    26. 초소성 재료에 대한 설명으로 틀린 것은?

                                                    1. 미세결정입자 초소성과 변태 초소성으로 나누어진다.
                                                    2. 고온에서의 높은 강도가 특징이다.
                                                    3. 초소성 재료로서 Al-Zn 합금은 플라스틱 성형용 금형을 제작하는데 실용화되고 있다.
                                                    4. 결정입자가 보통 아주 미세하다.
                                                    (정답률: 50%)
                                                      profile_image
                                                      1

                                                      27. Ni에 Cr 13-21%와 Fe 6.5%를 함유한 우수한 내열, 내식성을 가진 합금은?

                                                      1. 게이지용강
                                                      2. 스테인레스강
                                                      3. 인코넬
                                                      4. 엘린바
                                                      (정답률: 44%)
                                                        profile_image
                                                        1

                                                        28. 알루미늄-규소계 합금으로 알팩스라고도 하며, 주조성은 좋으나 절삭성이 좋지 않은 것은?

                                                        1. 라우탈
                                                        2. 콘스탄탄
                                                        3. 실루민
                                                        4. 하이드로날륨
                                                        (정답률: 55%)
                                                          profile_image
                                                          1

                                                          29. 용융 금속이 응고할 때 불순물이 가장 많이 모이는 곳으로 최후에 응고하게 되는 곳은?

                                                          1. 결정입계
                                                          2. 결정입내의 중심부
                                                          3. 결정입내와 입계
                                                          4. 결정입내
                                                          (정답률: 53%)
                                                            profile_image
                                                            1

                                                            30. Fe-C계 상태동에서 3개소의 반응이 있다. 옳게 설명한 것은?

                                                            1. 공정-포정-편정
                                                            2. 포석-공정-공석
                                                            3. 포정-공정-공석
                                                            4. 공석-공정-편정
                                                            (정답률: 71%)
                                                              profile_image
                                                              1

                                                              31. 지름 14mm의 연강봉에 8000N의 인장하중이 작용할 때 발생하는 응력은 약 몇 N/mm2 인가?

                                                              1. 15
                                                              2. 23
                                                              3. 46
                                                              4. 52
                                                              (정답률: 42%)
                                                                profile_image
                                                                1

                                                                32. 저널 베이링에서 사용되는 페트로프의 식에서 마찰저항과의 관계를 설명한 것으로 틀린 것은?

                                                                1. 베어링 압력이 클수록 마찰저항은 커진다.
                                                                2. 축의 반지름이 클수록 마찰저항은 커진다.
                                                                3. 유체의 절대점성계수가 클수록 마찰저항은 커진다.
                                                                4. 회전수가 클수록 마찰저항은 커진다.
                                                                (정답률: 38%)
                                                                  profile_image
                                                                  1

                                                                  33. 성크 키의 길이가 150mm, 키에 발생하는 전단하중은 60kN, 키의 너비와 높이와의 관계는 b = 1.5h 라고 할 때 허용 전단응력 20MPa라 하면 키의 높이는 약 몇 mm이상이어야 하는가? (단, b는 키의 너비, h는 키의 높이이다.)

                                                                  1. 8.2
                                                                  2. 10.5
                                                                  3. 13.3
                                                                  4. 17.9
                                                                  (정답률: 38%)
                                                                    profile_image
                                                                    1

                                                                    34. 스프링의 변형에 대한 강성을 나타내는 것에 스프링 상수가 있다. 하중이 W [N]일 때 변위량을 δ [mm]라 하면 스프링 상수 k [N/mm]는?

                                                                    2. k = δ W
                                                                    4. k = W - δ
                                                                    (정답률: 68%)
                                                                      profile_image
                                                                      1

                                                                      35. 볼나사(ball screw)의 장점에 해당되지 않는 것은?

                                                                      1. 마찰이 매우 적고, 기계효율이 높다.
                                                                      2. 예압에 의하여 (backlash)를 작게 할 수 있다.
                                                                      3. 미끄럼 나사보다 내충격성 및 감쇠성이 우수하다.
                                                                      4. 시동 토크, 또는 작동 토크의 변동이 적다.
                                                                      (정답률: 65%)
                                                                        profile_image
                                                                        1

                                                                        36. 축지름 5cm, 저널 길이 10cm인 상태에서 300rpm으로 전동축을 지지하고 있는 미끄럼 베어링에서 P = 4000N의 레이디얼 하중이 작용할 때 베어링 압력은 약 몇 MPa인가?

                                                                        1. 0.6
                                                                        2. 0.7
                                                                        3. 0.8
                                                                        4. 0.9
                                                                        (정답률: 48%)
                                                                          profile_image
                                                                          1

                                                                          37. 7 kNㆍm 의 비틀림 모멘트와 14 kNㆍm 의 굽힘 모멘트를 동시에 받는 축의 상당 굽힘 모멘트는 몇 kNㆍm 인가?

                                                                          1. 1⑤.83
                                                                          2. 211.65
                                                                          3. 15.65
                                                                          4. 31.46
                                                                          (정답률: 22%)
                                                                            profile_image
                                                                            1

                                                                            38. 유연성 커플링(flexible coupling)의 종류가 아닌 것은?

                                                                            1. 기어 커플링
                                                                            2. 롤러 체인 커플링
                                                                            3. 다이어프램 커플링
                                                                            4. 머프 커플링
                                                                            (정답률: 42%)
                                                                              profile_image
                                                                              1

                                                                              39. 평벨트에 비해 V 벨트 전동의 특징이 아닌 것은?

                                                                              1. 미끄럼이 적고, 속도비가 크다.
                                                                              2. 바로걸기로만 가능하다.
                                                                              3. 측간거리를 마음대로 할 수 있다.
                                                                              4. 운전이 정숙하고 충격을 완화한다.
                                                                              (정답률: 66%)
                                                                                profile_image
                                                                                1

                                                                                40. 기계구조물 등을 콘크리트 바닥에 설치하는데 사용되는 볼트에 해당하는 것은?

                                                                                1. 스테이볼트
                                                                                2. 아이볼트
                                                                                3. 나비볼트
                                                                                4. 기초볼트
                                                                                (정답률: 64%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. 와이어프레임 모델의 일반적인 특정 설명으로 틀린 것은?

                                                                                  1. 은선제거가 가능하다.
                                                                                  2. 처리속도가 빠르다.
                                                                                  3. 단면도 작성이 어렵다.
                                                                                  4. 데이터의 구성이 간단하다.
                                                                                  (정답률: 74%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 두 끌점이 P11(1,2)와 P12(3,3)인 직선을 좌표축의 원점(0,0)을 중심으로 60° 회전(Rotation) 변환시킨 결과 직선의 두 끌점 P21, P22의 좌표값으로 맞는 것은?

                                                                                    1. P21=(-1.414, 1.732), P22=(-1, 4)
                                                                                    2. P21=(-0.616, 1.866), P22=(-0.598, 4.098)
                                                                                    3. P21=(-0.134, 2.232), P22=(1.098, 4.098)
                                                                                    4. P21=(-1.232, 1.866), P22=(-1.098, 4.098)
                                                                                    (정답률: 29%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 유한 요소 해석을 위한 입력 데이터의 작성, 체적이나 무게중심의 계산, 간섭 체크, 가공 계획 등에 사용되는 모델링 기법은?

                                                                                      1. 와이어 프레임 모델링
                                                                                      2. 서피스 모델링
                                                                                      3. 솔리드 모델링
                                                                                      4. 스컬프처 모델링
                                                                                      (정답률: 78%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 중 2차 Bezier 곡선의 형태를 바르게 나타낸 것은?

                                                                                        (정답률: 66%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 컴퓨터에서 통신속도를 나타내는 단위는?

                                                                                          1. BPI
                                                                                          2. BPT
                                                                                          3. MIPS
                                                                                          4. BPS
                                                                                          (정답률: 70%)
                                                                                            profile_image
                                                                                            1

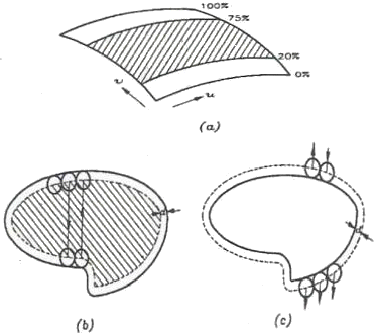

                                                                                            46. 다음 그림 중 (a), (b), (c)의 가공 영역 지정이 올바르게 표현된 것은?

                                                                                            1. (a) trimming , (b) area , (c) island
                                                                                            2. (a) island , (b) trimming , (c) area
                                                                                            3. (a) area , (b) trimming , (c) island
                                                                                            4. (a) trimming , (b) island , (c) area
                                                                                            (정답률: 58%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 그림의 도형이 갖는 독립된 셸(shell)의 수는 얼마인가?

                                                                                              1. 1
                                                                                              2. 2
                                                                                              3. 3
                                                                                              4. 4
                                                                                              (정답률: 58%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 여러 대의 공작기계를 컴퓨터 1대로 제어하는 방식으로 CNC 공작기계의 작업성 및 생산성을 향상시키는 동시에 이것을 NC공작기계 군으로 시스템화하여 그 운용을 제어 및 관리하는 시스템은?

                                                                                                1. NC
                                                                                                2. CNC
                                                                                                3. DNC
                                                                                                4. FMS
                                                                                                (정답률: 82%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음은 B-spline 곡선의 장점 및 특징을 열거한 것이다. 해당되지 않는 것은?

                                                                                                  1. 꼭지점을 움직여도 연속성이 보장된다.
                                                                                                  2. 1개의 조정점 변화는 곡선 전체에 영향을 준다.
                                                                                                  3. 조정 다각형에 의하여 곡선을 표현한다.
                                                                                                  4. 조점점의 개수가 많더라도 원하는 차수를 지정할 수 있다.
                                                                                                  (정답률: 53%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음은 어떤 곡면을 설명한 것인가?

                                                                                                    1. 돌출(extrude)
                                                                                                    2. 회전(revolve)
                                                                                                    3. 스윕(sweep)
                                                                                                    4. 로프트(loft)
                                                                                                    (정답률: 80%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 중 솔리드 모델의 입력 방법이 아닌 것은?

                                                                                                      1. 기본 입체 생성
                                                                                                      2. 라운딩
                                                                                                      3. 스위핑
                                                                                                      4. 경계표현법(B-rep)
                                                                                                      (정답률: 50%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 중 5축 가공의 특징으로 적합하지 않은 것은?

                                                                                                        1. 공구를 기울여 가공할 수 있으므로 절삭이 공구의 바깥쪽에서 일어나서 절삭력이 좋다.
                                                                                                        2. 3축의 경우 접근 불가능한 곡면을 5축에서는 가공할 수 있으므로 모든 공작물을 한 번의 셋업(setup)으로 가공할 수 있다.
                                                                                                        3. 5축 기계는 5개의 자유도를 가지며 공구의 위치를 결정하는데 3개가 사용되고 공구의 방향 벡터를 결정하는데 2개가 사용된다.
                                                                                                        4. 공구 간섭 때문에 가공할 수 없는 영역도 가공할 수 있으며 평엔드밀에 의한 가공으로도 표면 가공정도를 향상시킬 수 있다.
                                                                                                        (정답률: 51%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. CAD/CAM 시스템 출력 장치가 아닌 것은?

                                                                                                          1. 플로터(plotter)
                                                                                                          2. 프린터(printer)
                                                                                                          3. 디스플레이(display)
                                                                                                          4. 조이스틱(joystick)
                                                                                                          (정답률: 78%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음과 같은 행렬 변환식은 어떤 도형변화를 나타내는 것인가?

                                                                                                            1. 2차원 회전 변환(rotation)
                                                                                                            2. 2차원 확대/축소 변환(scalling)
                                                                                                            3. 2차원 평행이동 변환(translation)
                                                                                                            4. 3차원 회전 변환(rotation)
                                                                                                            (정답률: 55%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 원(circle)을 중심과 반지름을 갖는 2차원 좌표 평면상에서의 수학적 표현 방법으로 가장 알맞은 항은? (단, 중심은 (a, b)이고, 반지름 C이다.)

                                                                                                              1. (x+a)2 - (y+b)2 = C2
                                                                                                              2. (x-a) + (y-b) = C
                                                                                                              3. (x-a)2 + (y+b) = C
                                                                                                              4. (x-a)2 + (y-b)2 = C2
                                                                                                              (정답률: 49%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. CAM시스템 도입을 통해 얻어지는 효과와 가장 거리가 먼 것은?

                                                                                                                1. 고품질 제품 생산 가능
                                                                                                                2. 재료 및 가공 시간 단축
                                                                                                                3. 가공 형상 단순화
                                                                                                                4. NC 프로그램 오류 감소
                                                                                                                (정답률: 67%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음 은선/은면 제거 알고리즘 중 광원으로부터 빛이 물체에 반사되고 이것이 관찰자에게 도달함으로써 관찰자가 이를 볼 수 있다는 원리에 근거한 알고리즘은?

                                                                                                                  1. 광선 추척(tracing) 알고리즘
                                                                                                                  2. z- 버퍼 알고리즘
                                                                                                                  3. 우선적 그리기(priority fill) 알고리즘
                                                                                                                  4. 화가(painter's) 알고리즘
                                                                                                                  (정답률: 76%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 일반적인 CRT모니터와 비교하여 액정 디스플레이(LCD)의 장점을 설명한 것 중 틀린 것은?

                                                                                                                    1. 작고 가볍다.
                                                                                                                    2. 완전한 평면이다.
                                                                                                                    3. 깜박임(Flickering)이 없다.
                                                                                                                    4. 시야각이 넓다.
                                                                                                                    (정답률: 69%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 솔리드 모델이 갖고 있는 기하학적 요소 중 서피스(surface) 모델이 갖지 못하는 것은?

                                                                                                                      1. 꼭지점
                                                                                                                      2. 모서리
                                                                                                                      3. 표면
                                                                                                                      4. 부피
                                                                                                                      (정답률: 74%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. CAD/CAM 시스템의 그래픽 정보 표준화를 통해 얻을 수 있는 장점이 아닌 것은?

                                                                                                                        1. 컴퓨터 및 소프트웨어의 종류에 무관하게 사용할 수 있다.
                                                                                                                        2. 새로운 주변 장치를 개발할 때 비용을 절약 할 수 있다.
                                                                                                                        3. 재교육 시간 및 비용을 절감 할 수 있다.
                                                                                                                        4. CAD 모델 정보의 보안이 강화된다.
                                                                                                                        (정답률: 62%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

                                                                                                                          61. 재료 기호가 “STD 10”으로 표기되어있을 경우 이 재료는 KS에서 무슨 재료인가?

                                                                                                                          1. 기계 구조용 합금강 강재
                                                                                                                          2. 탄소 공구강 강재
                                                                                                                          3. 기계 구조용 탄소 강재
                                                                                                                          4. 합금 공구강 강재
                                                                                                                          (정답률: 51%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 표면의 결 도시방법 및 면의 지시기호에서 가공으로 생긴 모양의 약호로 “C" 로 표시된 것은 어떤 의미인가?

                                                                                                                            1. 가공으로 생긴 선이 거의 방사상
                                                                                                                            2. 가공으로 생긴 선이 다방면으로 교차
                                                                                                                            3. 가공으로 생긴 선이 거의 동심원
                                                                                                                            4. 가공으로 생긴 선이 거의 무방향
                                                                                                                            (정답률: 72%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 그림과 같이 가공된 축의 테이퍼값은 얼마인가?

                                                                                                                              (정답률: 68%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 그림과 같은 입체도를 화살표 방향에서 본 투상도로 가장 적합한 것은?

                                                                                                                                (정답률: 83%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 중 복렬 자동조심 볼 베어링에 해당하는 베어링 간략기호는?

                                                                                                                                  (정답률: 82%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 대상물의 구멍, 흠 등 한 국부만의 모양을 도시하는 것으로 충분한 경우 그림과 같이 도시하는 투상도는?

                                                                                                                                    1. 보조 투상도
                                                                                                                                    2. 국부 투상도
                                                                                                                                    3. 가상 투상도
                                                                                                                                    4. 부분 투상도
                                                                                                                                    (정답률: 76%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 핸들이나 바퀴 등의 암 및 림, 리브 등의 절단선의 연장선 위에 90° 회전하여 실선으로 그리는 단면도는?

                                                                                                                                      1. 온 단면도
                                                                                                                                      2. 한쪽 단면도
                                                                                                                                      3. 회전도시 단면도
                                                                                                                                      4. 조합 단면도
                                                                                                                                      (정답률: 80%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 다음 중 가는 실선을 잘못 사용하고 있는 것은?

                                                                                                                                        1. 투상도의 어느 부분이 평면이라는 것을 나타내기 위해 가는 실선으로 대각선을 그렸다.
                                                                                                                                        2. 단면한 부위의 해칭선을 가는 실선으로 그렸다.
                                                                                                                                        3. 가공 전이나 가공 후의 모양을 가는 실선으로 그렸다.
                                                                                                                                        4. 물체 내부에 회전 단면을 가는 실선으로 그렸다.
                                                                                                                                        (정답률: 58%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 모양 및 위치의 정밀도 허용값을 도시한 것 중 올바르게 나타낸 것은?

                                                                                                                                          (정답률: 79%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 경사면에 평행한 투상면을 설치하고 이것에 필요한 부분을 투상하여 물체의 실제 모양을 나타내는 투상법은?

                                                                                                                                            1. 경투상도
                                                                                                                                            2. 등각투상도
                                                                                                                                            3. 사투상도
                                                                                                                                            4. 보조투상도
                                                                                                                                            (정답률: 47%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. ø60mm인 연강 재료를 이용하여 1200rpm으로 회전하는 CNC선반에서 가공하고자 한다. 주분력을 1000N이라고 했을 때 소요되는 동력은 약 몇 kW인가?

                                                                                                                                              1. 2.96
                                                                                                                                              2. 3.77
                                                                                                                                              3. 4.02
                                                                                                                                              4. 5.02
                                                                                                                                              (정답률: 40%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음은 CNC 프로그램의 일반적인 블록의 구성 내용이다. 여기서 N과 F의 의미는?

                                                                                                                                                1. N : 전개번호, F : 이송기능
                                                                                                                                                2. N : 보조기능, F : 이송기능
                                                                                                                                                3. N : 전개번호, F : 주축기능
                                                                                                                                                4. N : 보조기능, F : 주축기능
                                                                                                                                                (정답률: 81%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. CNC공작기계의 절삭 제어방식 중 드릴링(drilling) 작업에 적절한 제어방식은?

                                                                                                                                                  1. 위치결정 제어
                                                                                                                                                  2. 연속절삭 제어
                                                                                                                                                  3. 원호절삭 제어
                                                                                                                                                  4. 윤곽절삭 제어
                                                                                                                                                  (정답률: 70%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. CNC 방전가공에서 전극용 재료의 구비조건으로 틀린 것은?

                                                                                                                                                    1. 방전 가공성이 우수할 것
                                                                                                                                                    2. 융점이 높아 방전시 소모가 적을 것
                                                                                                                                                    3. 성형이 용이하고 가격이 저렴할 것
                                                                                                                                                    4. 전기 저항값이 높고 전기 전도도가 작을 것
                                                                                                                                                    (정답률: 73%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 머시닝센터 프로그램에서 보조 프로그램의 끝을 나타내며 주 프로그램으로 되돌아가는 보조기능은?

                                                                                                                                                      1. M16
                                                                                                                                                      2. M18
                                                                                                                                                      3. M98
                                                                                                                                                      4. M99
                                                                                                                                                      (정답률: 69%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. CNC 공작기계를 운전하는 중에 충돌 등 위급한 상태가 우려될 때 가장 우선적으로 취해야 할 조치법은?

                                                                                                                                                        1. main switch의 off 버튼을 누른다.
                                                                                                                                                        2. CNC 전원(power) 스위치를 off한다.
                                                                                                                                                        3. 배전반의 회로도를 점검한다.
                                                                                                                                                        4. 조작반의 비상정지(emergency stop) 버튼을 누른다.
                                                                                                                                                        (정답률: 82%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음의 CNC선반 프로그램에서 가공부의 직경이 ø50일 때 주축의 회전수는 약 몇 rpm 인가?

                                                                                                                                                          1. 1500
                                                                                                                                                          2. 727
                                                                                                                                                          3. 1400
                                                                                                                                                          4. 637
                                                                                                                                                          (정답률: 56%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. CNC 공작기계에서 서보 모터의 회전력을 테이블의 직선 운동으로 바꾸어 주는 기구로 적절한 것은?

                                                                                                                                                            1. 리드 스크루
                                                                                                                                                            2. 사각 스크루
                                                                                                                                                            3. 삼각 스크루
                                                                                                                                                            4. 볼 스크루
                                                                                                                                                            (정답률: 76%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. CNC선반에서 공구보정(offset) 번호 4번을 선택하여, 2번 공구를 사용하려고 할 때 공구지령으로 옳은 것은?

                                                                                                                                                              1. T0204
                                                                                                                                                              2. T0402
                                                                                                                                                              3. T2040
                                                                                                                                                              4. T4020
                                                                                                                                                              (정답률: 75%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 머시닝센터에서 1줄 나사를 가공을 하고자 할 때 나사의 피치를 P(mm), 공구 회전수를 N(rpm)이라고 하면 이송 속도 F(mm/min)를 구하는 식은?

                                                                                                                                                                (정답률: 62%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
