컴퓨터응용가공산업기사 (2010-03-07 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 윤활제의 구비조건이 될 수 없는 것은?

  1. 사용 상태에서 충분한 점도를 유지할 것
  2. 한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
  3. 산화나 열에 대하여 안정성이 높을 것
  4. 화학적으로 불활성이며 깨끗하고 균질할 것
(정답률: 88%)
    profile_image
    1

    2. 센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?

    1. 가공물을 연속적으로 가공하기가 곤란하다.
    2. 연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
    3. 일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
    4. 가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
    (정답률: 66%)
      profile_image
      1

      3. 밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

      1. 표면거칠기가 좋다.
      2. 공구의 수명이 길다.
      3. 가공물 고정이 유리하다.
      4. 백 래시를 제거하지 않아도 된다.
      (정답률: 85%)
        profile_image
        1

        4. 회전하는 상자에 공작물과 숫돌입자. 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철(凹凸)을 제거하여 매끈한 가공연을 얻는 것은?

        1. 숏피닝
        2. 수퍼피니싱
        3. 버니싱
        4. 배럴가공
        (정답률: 72%)
          profile_image
          1

          5. 드라이버 사용 시 유의사항으로 맞지 않은 것은?

          1. 드라이버 날 끝이 흠의 폭과 길이가 같은 것을 사용한다.
          2. 드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
          3. 작은 공작물은 한손으로 잡고 사용한다.
          4. 전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
          (정답률: 84%)
            profile_image
            1

            6. 보링 머신에서 가공이 가능한 방법이 아닌 것은?

            1. 드릴링
            2. 리밍
            3. 태핑
            4. 그라인딩
            (정답률: 84%)
              profile_image
              1

              7. 직업병의 발생원인과 가장 관계가 먼 것은?

              1. 분진
              2. 유해가스
              3. 공장규모
              4. 소음
              (정답률: 88%)
                profile_image
                1

                8. 일감과 공구가 모두 회전하면서 절삭하는 공작기계는?

                1. 선반(Lathe)
                2. 밀링 머신(Milling machine)
                3. 드릴링 머신(Drilling machine)
                4. 원통 연삭기(Cylindrical grinding machine)
                (정답률: 82%)
                  profile_image
                  1

                  9. 수기가공에서 수나사를 가공하는 공구는?

                  1. 탭
                  2. 리머
                  3. 다이스
                  4. 스크레이퍼
                  (정답률: 80%)
                    profile_image
                    1

                    10. 각도 측정기인 오토 콜리메이터(auto-collimator)의 주요 부속품에 해당하지 않는 것은?

                    1. 폴리건 프리즘
                    2. 변압기
                    3. 펜터 프리즘
                    4. 접촉식 프로브
                    (정답률: 58%)
                      profile_image
                      1

                      11. 브로칭머신의 절삭공구인 브로치의 구조에 해당되지 않는 것은?

                      1. 자루부
                      2. 절삭부
                      3. 안내부
                      4. 경사부
                      (정답률: 59%)
                        profile_image
                        1

                        12. 주철과 같이 메짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?

                        1. 전단형
                        2. 경작형
                        3. 균열형
                        4. 유동형
                        (정답률: 57%)
                          profile_image
                          1

                          13. 보조 프로그램 호출시 사용되는 보조기능은?

                          1. M00
                          2. M01
                          3. M98
                          4. M99
                          (정답률: 80%)
                            profile_image
                            1

                            14. 알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가 낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?

                            1. A
                            2. C
                            3. WA
                            4. GC
                            (정답률: 56%)
                              profile_image
                              1

                              15. 밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?

                              1. 공작물의 길이가 짧을 때
                              2. 바이트의 날끝이 불량할 때
                              3. 절삭속도가 부적당할 때
                              4. 공작물의 고정이 불량할 때
                              (정답률: 80%)
                                profile_image
                                1

                                16. 버핑의 사용 목적이 아닌 것은?

                                1. 공작물의 표면을 광택내기 위하여
                                2. 공작물의 표면을 매끈하게 하기 위하여
                                3. 정밀도를 요하는 가공보다 외관을 좋게 하기 위하여
                                4. 폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
                                (정답률: 59%)
                                  profile_image
                                  1

                                  17. 절삭저항의 3분력에 해당되지 않는 것은?

                                  1. 표면분력
                                  2. 주분력
                                  3. 이송분력
                                  4. 배분력
                                  (정답률: 86%)
                                    profile_image
                                    1

                                    18. 연삭가공의 특징으로 옳지 않은 것은?

                                    1. 경화된 강과 같은 단단한 재료를 기공할 수 있다.
                                    2. 가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
                                    3. 정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
                                    4. 숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
                                    (정답률: 75%)
                                      profile_image
                                      1

                                      19. 다음 중 급속 귀환장치가 있는 기계는?

                                      1. 셰이퍼
                                      2. 지그보링머신
                                      3. 밀링
                                      4. 호빙머신
                                      (정답률: 69%)
                                        profile_image
                                        1

                                        20. 공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?

                                        1. 배율이 높다.
                                        2. 타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
                                        3. 내경 측정에 있어 정도가 높은 측정을 할 수 있다.
                                        4. 비교측정기가 아니기 때문에 마스터는 필요 없다.
                                        (정답률: 80%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 순철에 대한 설명으로 잘못된 것은?

                                          1. 투자율이 높아 변압기, 발전기용으로 사용된다.
                                          2. 단접이 용이하고, 용접성도 좋다.
                                          3. 바닷물, 화학약품 등에 대한 내식성이 좋다.
                                          4. 고온에서 산화작용이 심하다.
                                          (정답률: 81%)
                                            profile_image
                                            1

                                            22. 연강의 사용 용도로 적합하지 않은 것은?

                                            1. 볼트
                                            2. 리벳
                                            3. 파이프
                                            4. 게이지
                                            (정답률: 69%)
                                              profile_image
                                              1

                                              23. 풀림 처리의 목적으로 가장 적합한 것은?

                                              1. 연화 및 내부응력 제거
                                              2. 경도의 증가
                                              3. 조직의 오스테나이트화
                                              4. 표면의 경화
                                              (정답률: 65%)
                                                profile_image
                                                1

                                                24. 6:4황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선박용 기계, 화학 기계 등에 사용하는 황동은?

                                                1. 에드미럴티 황동
                                                2. 네이벌 황동
                                                3. 델타메탈
                                                4. 톰백
                                                (정답률: 50%)
                                                  profile_image
                                                  1

                                                  25. 담금질 조직 중 가장 경도가 높은 것은?

                                                  1. 펄라이트
                                                  2. 마텐자이트
                                                  3. 솔바이트
                                                  4. 트루스타이트
                                                  (정답률: 82%)
                                                    profile_image
                                                    1

                                                    26. 탄소강에서 공석강의 현미경 조직은?

                                                    1. 초석페라이트와 펄라이트
                                                    2. 초석시멘타이트와 펄라이트
                                                    3. 층상펄라이트와 시멘타이트의 혼합조직
                                                    4. 공석페라이트와 공석 시멘타이트의 혼합조직
                                                    (정답률: 56%)
                                                      profile_image
                                                      1

                                                      27. 다음 구조용 복합재료 중 섬유강화 금속은?

                                                      1. FRTP
                                                      2. SPF
                                                      3. FRM
                                                      4. FRP
                                                      (정답률: 79%)
                                                        profile_image
                                                        1

                                                        28. 회주철(grey cast iron)의 조직에 가장 큰 영향을 주는 것은?

                                                        1. C와 Si
                                                        2. Si와 Mn
                                                        3. Si와 S
                                                        4. Ti와 P
                                                        (정답률: 67%)
                                                          profile_image
                                                          1

                                                          29. 다음 중 합금이 아닌 것은?

                                                          1. 니켈
                                                          2. 황동
                                                          3. 두랄루민
                                                          4. 켈밋
                                                          (정답률: 74%)
                                                            profile_image
                                                            1

                                                            30. 담금질 효과와 가장 관련이 적은 것은?

                                                            1. 가열온도
                                                            2. 냉각속도
                                                            3. 자성
                                                            4. 결정입도
                                                            (정답률: 80%)
                                                              profile_image
                                                              1

                                                              31. 역류를 방지하며 유체를 한쪽 방향으로만 흘러가게 하는 밸브(valve)로 적합한 것은?

                                                              1. 체크 밸브
                                                              2. 강압 밸브
                                                              3. 시퀀스 밸브
                                                              4. 언로드 밸브
                                                              (정답률: 82%)
                                                                profile_image
                                                                1

                                                                32. 기본 부하용량이 33000N이고, 베어링하중이 4000N인 볼베어링이 900rpm으로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?

                                                                1. 9⑤0
                                                                2. 9500
                                                                3. 10400
                                                                4. 11500
                                                                (정답률: 50%)
                                                                  profile_image
                                                                  1

                                                                  33. 나사를 용도에 따라 체결용과 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?

                                                                  1. 사각 나사
                                                                  2. 사다리꼴 나사
                                                                  3. 톱니 나사
                                                                  4. 삼각 나사
                                                                  (정답률: 62%)
                                                                    profile_image
                                                                    1

                                                                    34. 지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm인가? (단, 키의 허용전단응력 τ = 40[N/mm2], 키의 규격(폭×높이) b×h = 12mm×10mm이다.)

                                                                    1. 80
                                                                    2. 85
                                                                    3. 90
                                                                    4. 95
                                                                    (정답률: 27%)
                                                                      profile_image
                                                                      1

                                                                      35. Si 단위와 기호로 잘못 짝지어진 것은?

                                                                      1. 주파수 ― 헤르츠(Hz)
                                                                      2. 에너지 ― 줄(J)
                                                                      3. 전기량, 전하 ― 와트(W)
                                                                      4. 전기저항 ― 옴(Ω)
                                                                      (정답률: 67%)
                                                                        profile_image
                                                                        1

                                                                        36. 다음 마찰차 중 무단(無段)변속장치로 이용할 수 없는 것은?

                                                                        1. 홈 마찰차
                                                                        2. 에반스 마찰차
                                                                        3. 원판 마찰차
                                                                        4. 구면 마찰차
                                                                        (정답률: 55%)
                                                                          profile_image
                                                                          1

                                                                          37. 스플라인에 대한 설명으로 틀린 것은?

                                                                          1. 축에 여러 개의 같은 키 흠을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
                                                                          2. 종류에는 각형 스플라인 , 헬리컬 스플라인, 세레이션 등이 있다.
                                                                          3. 용도는 주로 변속장치, 자동차 변속기 등의 속도 변환용 축에 사용된다.
                                                                          4. 키 보다 큰 토크를 전달할 수 있다.
                                                                          (정답률: 50%)
                                                                            profile_image
                                                                            1

                                                                            38. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의 허용비틀림응력은 39.2MPa이다.)

                                                                            1. 8.59
                                                                            2. 16.84
                                                                            3. 30.23
                                                                            4. 181.38
                                                                            (정답률: 40%)
                                                                              profile_image
                                                                              1

                                                                              39. 10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용용력은 60MPa로 하고, 비틀림용력은 수직응력의 1/3 정도로 본다.)

                                                                              1. 12mm
                                                                              2. 18mm
                                                                              3. 22mm
                                                                              4. 25mm
                                                                              (정답률: 36%)
                                                                                profile_image
                                                                                1

                                                                                40. 400rpm으로 전동축을 지지하고 있는 미끄럼 베어링에서 저널의 지름 d = 6cm, 저널의 길이 ℓ = 10cm이고, 4.2KN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa인가?

                                                                                1. 0.5
                                                                                2. 0.6
                                                                                3. 0.7
                                                                                4. 0.8
                                                                                (정답률: 44%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. 다음 중 DNC(Direct Numerical Control)의 설명에 가장 적합한 것은?

                                                                                  1. NC 공작기계 내에 저장되어 있는 표준 부프로그램(subroutine)
                                                                                  2. 컴퓨터(마이크로 프로세서)를 내장한 NC 공작기계
                                                                                  3. 컴퓨터의 핵심기능을 수행하는 중앙 연산 처리장치
                                                                                  4. 여러 대의 NC기계를 한 대의 컴퓨터에 연결시켜 공작기계를 제어
                                                                                  (정답률: 82%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. CAD 시스템에서 곡선을 표시하는데 3차식을 사용하는 이유로 가장 적당한 것은?

                                                                                    1. 4차 이상이 되면 곡면 생성시간이 많이 걸린다.
                                                                                    2. 4차로는 부드러운 곡선을 표현할 수 없다.
                                                                                    3. CAD 시스템은 3차 이상의 차수를 지원할 수 없다.
                                                                                    4. 3차가 아니면 곡선의 변형이 안 된다.
                                                                                    (정답률: 68%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. CAD 시스템에서 사용되는 그래픽용 입력 장치에 해당되지 않는 것은?

                                                                                      1. 화상 스캐너(image scanner)
                                                                                      2. 조이스틱(joystick)
                                                                                      3. 트랙볼(track ball)
                                                                                      4. 하드카피어(hardcopier)
                                                                                      (정답률: 50%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 모델 중에서 실루엣(silhouette)이 정확하게 나타날 수 있는 모델로 짝지어진 것은?

                                                                                        1. Wireframe Model, Surlace Model
                                                                                        2. Surface Model, Solid Model
                                                                                        3. Solid Model, Wireframe Model
                                                                                        4. Wireframe Model, Plane Draft Model
                                                                                        (정답률: 73%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. IGES(Initial Graphics Exchange Specification)를 옳게 설명한 것은?

                                                                                          1. 초기 생성된 제품정의 정보를 수정하기 위한 기능
                                                                                          2. 서로 다른 시스템간의 제품정의 정보의 상호교환용 파일 구조
                                                                                          3. 장비에서 제품정의 정보를 생성하기 위한 초기화 상태를 위한 규칙
                                                                                          4. 제품정의 정보 교환용 기계장치
                                                                                          (정답률: 76%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. Bezier 곡선의 특징이 아닌 것은?

                                                                                            1. 곡선을 첫 번째와 마지막 조정점을 통과한다.
                                                                                            2. 곡선은 조정 다각형의 첫 번째 및 마지막 선분에 접한다.
                                                                                            3. 조정 다각형의 꼭지점의 순서가 거꾸로 되면 다른 곡선이 생성된다.
                                                                                            4. 폐곡선은 조정 다각형의 두 끝점을 연결시켜 간단하게 생성할 수 있다.
                                                                                            (정답률: 66%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 주기억 장치와 CPU(중앙처리장치) 사이에서 속도 차이를 줄이기 위해 데이터와 명령어를 일시적으로 저장하는 고속 기억 장치는?

                                                                                              1. cache memory
                                                                                              2. core memory
                                                                                              3. volatile memory
                                                                                              4. associative memory
                                                                                              (정답률: 79%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 솔리드 모델링으로부터 알 수 있는 물리적 성질이 아닌 것은?

                                                                                                1. 부피(volume)
                                                                                                2. 표면적(surface area)
                                                                                                3. 비틀림 모멘트(torque)
                                                                                                4. 무게중심(center of gravity)
                                                                                                (정답률: 62%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. B-spline 곡선에 대한 설명으로 알맞은 것은?

                                                                                                  1. 곡선의 차수가 조정점의 개수로부터 계산된다.
                                                                                                  2. 곡선의 형상을 국부적으로 수정하기 어렵다.
                                                                                                  3. 모든 조정점을 지나는 부드러운 곡선이다.
                                                                                                  4. 매듭값(knot vatue)에는 주기적(periodic) 매듭값과 비주기적(non-periodic) 매듭값이 있다.
                                                                                                  (정답률: 44%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 공간상의 벡터가 일 때, 벡터 와 x축과의 사이각은? (단, 는 각각 x, y, z 축에 대한 단위 방향벡터이다.)

                                                                                                    1. 30°
                                                                                                    2. 45°
                                                                                                    3. 60°
                                                                                                    4. 75°
                                                                                                    (정답률: 46%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 컴퓨터에 전원을 연결시켰을 때 하드웨어가 작동하기 위해 필요한 기본적인 기능을 수행할 수 있도록 하는 정보를 수록하고 있는 곳은?

                                                                                                      1. RAM
                                                                                                      2. BIOS
                                                                                                      3. BUFFER
                                                                                                      4. ADDRESS
                                                                                                      (정답률: 62%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. APT등의 자동 NC프로그램 시스템(CAM S/W)을 이용하여 NC 데이터를 생성하는 과정으로 맞는 것은?

                                                                                                        1. 도면 ― 곡선 및 곡면정의 ― CL Data 생성 ― 가공조건문 정의 ― Postprocessing ― NC Data 생성
                                                                                                        2. 도면 ― 가공조건문 정의 ― 곡선 및 곡면정의 ― Postprocessing ― CL Data 생성 ― NC Data 생성
                                                                                                        3. 도면 ― 곡선 및 곡면정의 ― 가공조건문 정의 ― CL Data 생성 ― Postprocessing ― NC Data 생성
                                                                                                        4. 도면 ― CL Data 생성 ― 가공조건문 정의 ― 곡선 및 곡면정의 ― Postprocessing ― NC Data 생성
                                                                                                        (정답률: 63%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 곡면 가공을 위한 절삭조건 중 고려사항으로 가장 거리가 먼 것은?

                                                                                                          1. 절삭속도
                                                                                                          2. 공작기계의 크기
                                                                                                          3. 절삭두께
                                                                                                          4. 공구에 작용하는 들림힘(Torque)
                                                                                                          (정답률: 70%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 솔리드 모델(solid model)의 일반적 특징이 아닌 것은?

                                                                                                            1. 데이터 구조가 간단하여 모델 작성이 쉽다.
                                                                                                            2. 복잡한 형상 표현이 가능하다.
                                                                                                            3. 물리적 성질의 계산이 가능하다.
                                                                                                            4. 금형설계, 기구학적 해석 등에 응용된다.
                                                                                                            (정답률: 65%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 2차원에서 동차좌표에 의한 일반적인 변환 행렬이 다음과 같을 때 잘못된 설명은?

                                                                                                              1. a, b, c, d는 회전, 전단 및 스케일링에 관계된다.
                                                                                                              2. m, n은 이동에 관계된다.
                                                                                                              3. p, q는 투영에 관계된다.
                                                                                                              4. s는 전체적인 대칭에 관계된다.
                                                                                                              (정답률: 54%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음은 곡면 모델링에 관한 설명이다. 빈 칸에 가장 알맞은 말로 짝지어진 것은?

                                                                                                                1. ① 보간(interpolation), ② 근사(approximation)
                                                                                                                2. ① 근사(approximation), ② 보간(interpolation)
                                                                                                                3. ① 블렌딩(blending), ② 스무싱(smoothing)
                                                                                                                4. ① 스무싱(smoothing), ② 블렌딩(blending)
                                                                                                                (정답률: 65%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 지유곡면의 NC 밀링 가공을 위한 경로산출에 대한 설명으로 틀린 것은?

                                                                                                                  1. 공구 흔적(cusp)을 줄이기 위해서는 경로 간 간격을 줄이거나 공구반경을 크게 한다.
                                                                                                                  2. 큰 반경의 공구를 사용하면 오목한 부위에서 공구 간섭 영역이 적어진다.
                                                                                                                  3. 원호 보간을 이용하면, NC 프로그램 길이를 크게 줄일 수 있다.
                                                                                                                  4. 경로산출을 위해 곡면 오프셋(offset) 계산이 이용되기도 한다.
                                                                                                                  (정답률: 52%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 원점을 중심으로 점(4, 2)을 -60° 회전시킬 때 좌표값은?

                                                                                                                    (정답률: 46%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 조립체 모델링에서 조립체를 구성하는 인스턴스(instance)에는 어떤 정보가 필요한가?

                                                                                                                      1. 형상을 나타내는 기하 정보
                                                                                                                      2. 형상을 구속하는 치수 정보
                                                                                                                      3. 부품 정보와 조립 정보
                                                                                                                      4. 모델링 과정을 나타내는 이력 정보
                                                                                                                      (정답률: 64%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 서피스 모델(surface model)의 일반적 특징을 설명한 것 중 틀린 것은?

                                                                                                                        1. 곡면의 면적 계산이 가능하다.
                                                                                                                        2. NC 가공 정보를 얻을 수 있다.
                                                                                                                        3. 와이어 프레임보다 데이터량이 증가한다.
                                                                                                                        4. 부피 및 관성모멘트와 같은 물리적 성질을 계산하기 쉽다.
                                                                                                                        (정답률: 72%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

                                                                                                                          61. 그림과 같이 도면의 일부를 도시하는 것으로 충분한 경우 필요부분만 나타내는 투상도의 명칭은?

                                                                                                                          1. 국부 투상도
                                                                                                                          2. 부분 투상도
                                                                                                                          3. 회전
                                                                                                                          4. 부분 확대도
                                                                                                                          (정답률: 67%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 다음 ( ) 안에 적절한 것은?

                                                                                                                            1. 5mm
                                                                                                                            2. 10mm
                                                                                                                            3. 15mm
                                                                                                                            4. 20mm
                                                                                                                            (정답률: 64%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 그림과 같은 표면의 결 표시기호에서 M이 뜻하는 것은?

                                                                                                                              1. 가공으로 생긴 선이 투상면에 직각 또는 평행
                                                                                                                              2. 가공으로 생긴 선이 거의 등심원
                                                                                                                              3. 가공으로 생긴 선이 두 방향으로 교차
                                                                                                                              4. 가공으로 생긴 선이 여러 방향으로 교차 또는 무 방향
                                                                                                                              (정답률: 75%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 물체의 보이지 않는 부분의 모양을 표시하는 선은?

                                                                                                                                1. 외형선
                                                                                                                                2. 숨은선
                                                                                                                                3. 중심선
                                                                                                                                4. 파단선
                                                                                                                                (정답률: 83%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 중 억지 끼워 맞춤에 해당하는 것은?

                                                                                                                                  1. H7 / g6
                                                                                                                                  2. H7 / k6
                                                                                                                                  3. H7 / m6
                                                                                                                                  4. H7 / s6
                                                                                                                                  (정답률: 69%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 도면에 표시된 재료기호가 “SF390A" 로 되었을 때 ”390“이 뜻하는 것은?

                                                                                                                                    1. 재질 표시
                                                                                                                                    2. 탄소 함유량
                                                                                                                                    3. 최저 인장 강도
                                                                                                                                    4. 제품명 또는 규격명 표시
                                                                                                                                    (정답률: 73%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 기사공차의 도시 방법에서 위치도를 나타내는 것은?

                                                                                                                                      (정답률: 84%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 볼 베어링의 도시 기호에서 복렬 자동 조심 볼 베어링에 해당하는 것은?

                                                                                                                                        (정답률: 66%)
                                                                                                                                          profile_image
                                                                                                                                          1

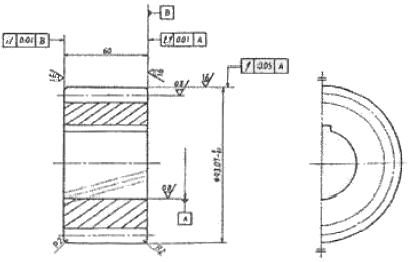

                                                                                                                                          69. 그림은 어느 기어를 도시한 것인가?

                                                                                                                                          1. 스퍼 기어
                                                                                                                                          2. 헬리컬 기어
                                                                                                                                          3. 직선베벨 기어
                                                                                                                                          4. 웡 기어
                                                                                                                                          (정답률: 74%)
                                                                                                                                            profile_image
                                                                                                                                            1

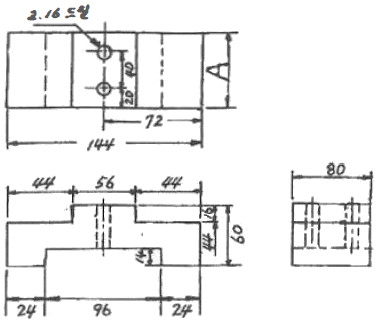

                                                                                                                                            70. 다음 도면에서 A의 길이는 얼마인가?

                                                                                                                                            1. 60
                                                                                                                                            2. 80
                                                                                                                                            3. 72
                                                                                                                                            4. 96
                                                                                                                                            (정답률: 82%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보가구 방식은?

                                                                                                                                              1. 폐쇄회로 방식
                                                                                                                                              2. 반개방회로 방식
                                                                                                                                              3. 개방회로 방식
                                                                                                                                              4. 반폐쇄회로 방식
                                                                                                                                              (정답률: 42%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. CNC 와이어 컷 방전가공에서 절연액(가공액)으로 물을 사용할 때의 장점이 아닌 것은?

                                                                                                                                                1. 취급이 용이하고 화재의 위험이 없다.
                                                                                                                                                2. 공작물과 와이어 전극을 빨리 냉각시킨다.
                                                                                                                                                3. 가공물의 표면상태가 양호하고 광택이 난다.
                                                                                                                                                4. 가공시 발생하는 불순물 제거가 양호하다.
                                                                                                                                                (정답률: 68%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 그림과 같이 ①에서 ②로 가공하고자 할 때 잘못된 프로그램은?

                                                                                                                                                  1. G17 G90 G03 X10. Y10. R10. F200 ;
                                                                                                                                                  2. G17 G91 G03 X10. Y10. R10. F200 ;
                                                                                                                                                  3. G17 G91 G03 X10. Y10. U10. F200 ;
                                                                                                                                                  4. G17 G91 G03 X10. Y10. J10. F200 ;
                                                                                                                                                  (정답률: 50%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 머시닝센터의 가공 작업시 주의할 사항으로 올바른 것은?

                                                                                                                                                    1. 측정은 기계를 가동 중 직접 행한다.
                                                                                                                                                    2. 주축의 회전은 최대 부하 상태로 지령해야 한다.
                                                                                                                                                    3. 절삭유로 기름을 사용할 때는 필히 장갑을 끼고 가공한다.
                                                                                                                                                    4. 칩의 제거는 기계가 정지한 후에 한다.
                                                                                                                                                    (정답률: 77%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 CNC선반 프로그램에서 [ ]안에 가장 적합한 것을 순서대로 나열한 것은?

                                                                                                                                                      1. S. G97. 0101. E
                                                                                                                                                      2. S. G97. 0101. G
                                                                                                                                                      3. F. G97. 0100. S
                                                                                                                                                      4. S. G96. 0101. F
                                                                                                                                                      (정답률: 76%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 범용 공작기계에서 사람이 손으로 핸들을 돌리는 기능은 CNC 공작기계에서는 어느 부분에 해당하는가?

                                                                                                                                                        1. 컨트롤러
                                                                                                                                                        2. 볼 스크루
                                                                                                                                                        3. 리즐버
                                                                                                                                                        4. 서보기구
                                                                                                                                                        (정답률: 57%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 머시닝센터 프로그램에서 (+)방향 공구같이 보정을 나타내는 G-코드는?

                                                                                                                                                          1. G49
                                                                                                                                                          2. G44
                                                                                                                                                          3. G43
                                                                                                                                                          4. G45
                                                                                                                                                          (정답률: 74%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. CNC선반에서 나사가공을 할 때 주축의 회전수가 변하면 올바른 나사를 가공할 수 없다. 이 때 주축 회전수를 일정하게 제어하기 위해 사용하는 G-코드로 알맞은 것은?

                                                                                                                                                            1. G94
                                                                                                                                                            2. G96
                                                                                                                                                            3. G97
                                                                                                                                                            4. G98
                                                                                                                                                            (정답률: 55%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 선반 외경용 툴 홀더 규격에서 밑줄 친 25가 나타내는 의미는 무엇인가?

                                                                                                                                                              1. 생크의 높이
                                                                                                                                                              2. 절삭날 길이
                                                                                                                                                              3. 바이트의 길이
                                                                                                                                                              4. 바이트의 폭
                                                                                                                                                              (정답률: 55%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 밀링커터의 바깥지름이 100mm, 날수가 12개인 초경합금 커터로 길이 250mm의 연강을 절삭하려고 한다. 날 1개 마다 이송을 0.2mm로 하면 1회 절삭시간은 약 몇 분인가? (단, 절삭속도는 25m/min으로 한다.)

                                                                                                                                                                1. 2
                                                                                                                                                                2. 1.3
                                                                                                                                                                3. 1.8
                                                                                                                                                                4. 0.9
                                                                                                                                                                (정답률: 43%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
