기계설계기사 (2014-05-25 기출문제)
목록

1과목: 재료역학

1. 그림과 같이 서로 다른 2개의 봉에 의하여 AB봉이 수평으로 있다. AB봉을 수평으로 유지하기 위한 하중 P의 적용점의 위치 x의 값은? (단, A단에 연결된 봉의 세로탄성계수 210GPa, 길이는 3m, 단면적은 2cm2 이고, B단에 연결된 봉의 세로탄성계수는 70 GPa, 길이는 1.5m, 단면적은 4cm2 이며, 봉의 자중은 무시한다.)

  1. 144.6 cm
  2. 171.4 cm
  3. 191.5 cm
  4. 213.2 cm
(정답률: 알수없음)
    profile_image
    1

    2. 깊이 L, 단면 2차 모멘트 I, 탄성 계수 E인 긴 기둥의 좌굴 하중 공식은 이다. 여기서 k의 값은 기둥의 지지 조건에 따른 유효 길이 계수라 한다. 양단 고정일 때 k의 값은?

    1. 2
    2. 1
    3. 0.7
    4. 0.5
    (정답률: 알수없음)
      profile_image
      1

      3. 다음 금속재료의 거동에 대한 일반적인 설명으로 틀린 것은?

      1. 재료에 가해지는 응력이 일정하더라도 오랜 시간이 경과하면 변형률이 증가할 수 있다.
      2. 재료의 거동이 탄성한도로 국한된다고 하더라도 반복하중이 작용하면 재료의 강도가 저하될 수 있다.
      3. 일반적으로 크리프는 고온보다 저온상태에서 더 잘 발생한다.
      4. 응력-변형률 곡선에서 하중을 가할 때와 제거할 때의 경로가 다르게 되는 현상을 히스테리시스라 한다.
      (정답률: 알수없음)
        profile_image
        1

        4. 그림과 같은 형태로 분포하중을 받고 있는 단순지지보가 있다. 지지점 A에서의 반력 RA는 얼마인가? (단, 분포하중 )

        (정답률: 알수없음)
          profile_image
          1

          5. 단면계수가 0.01m3인 사각형 단면의 양단 고정보가 2m의 길이를 가지고 있다. 중앙에 최대 몇 kN의 집중하증을 가할 수 있는가? (단, 재료의 허용 굽힘응력은 80 MPa이다.)

          1. 800
          2. 1600
          3. 2400
          4. 3200
          (정답률: 알수없음)
            profile_image
            1

            6. 원통형 압력용기에 내압 P가 작용할 때, 원통부에 발생하는 축 방향의 변형률 εx 및 원주 방향 변형률 εy는? (단, 강판의 두께 t는 원통의 지름 D에 비하여 충분히 작고, 강판 재료의 탄성계수 및 포아송비는각각 E, ν 이다.)

            (정답률: 알수없음)
              profile_image
              1

              7. 길이가 L이고 직경이 d인 강봉을 벽 사이에 고정하였다. 그리고 온도를 △T만큼 상승시켰다면 이때 벽에 작용하는 힘은 어떻게 표현되나? (단, 강봉의 탄성계수는 E이고, 선팽창계수는 α이다.)

              (정답률: 알수없음)
                profile_image
                1

                8. 그림과 같이 사각형 단면을 가진 단순보에서 최대 굽힘응력은 약 몇 MPa인가? (단, 보의 굽힘강성 EI는 일정하다.)

                1. 80
                2. 74.5
                3. 60
                4. 40
                (정답률: 알수없음)
                  profile_image
                  1

                  9. 그림과 같이 등분포하중 w가 가해지고 B점에서 지지되어 있는 고정 지지보가 있다. A점에 존재하는 반력 중 모멘트는?

                  (정답률: 알수없음)
                    profile_image
                    1

                    10. 다음과 같은 단면에 대한 2차 모멘트 Iz는?

                    1. 18.6×106 mm4
                    2. 21.6×106 mm4
                    3. 24.6×106 mm4
                    4. 27.6×106 mm4
                    (정답률: 알수없음)
                      profile_image
                      1

                      11. 그림과 같은 보에서 균일 분포하중(ω)과 집중하중(P)이 동시에 작용할 때 굽힘 모멘트의 최대값은?

                      1. ℓ(P-ωℓ)
                      2. (ℓ/2)(P-ωℓ)
                      3. ℓ(P+ωℓ)
                      4. (ℓ/2)(P+ωℓ)
                      (정답률: 알수없음)
                        profile_image
                        1

                        12. 단면적이 2cm2이고 길이가 4m인 환봉에 10kN의 축 방향 하중을 가하였다. 이 때 환봉에 발생한 응력은?

                        1. 5000 N/m2
                        2. 2500 N/m2
                        3. 5×107 N/m2
                        4. 5×105 N/m2
                        (정답률: 알수없음)
                          profile_image
                          1

                          13. 평면응력 상태에 있는 어떤 재료가 2축 방향에 응력 σx＞σy＞0 가 작용하고 있을 때 임의의 경사 단면에 발생하는 법선 응력 σn은?

                          1. σx cos2θ + σy sin2θ
                          2. σx sin2θ + σy cos2θ
                          3. σx cosθ + σy sinθ
                          4. σx cos2θ + σy sin2θ
                          (정답률: 알수없음)
                            profile_image
                            1

                            14. 지름 10mm이고, 길이가 3m인 원형 축이 716rpm으로 회전하고 있다. 이 축의 허용 전단응력이 160MPa인 경우 전달할 수 있는 최대 동력은 약 몇 kW 인가?

                            1. 2.36
                            2. 3.15
                            3. 6.28
                            4. 9.42
                            (정답률: 알수없음)
                              profile_image
                              1

                              15. 다음 그림과 같은 구조물에서 비틀림각 θ는 약 몇 rad 인가? (단, 봉의 전단탄성계수 G=120GPa 이다.)

                              1. 0.12
                              2. 0.5
                              3. 0.⑤
                              4. 0.032
                              (정답률: 알수없음)
                                profile_image
                                1

                                16. 일정한 두께를 갖는 반원통이 판에 의해서 A점에서 지지되고 있다. 이 때 B점에서 마찰이 존재하지 않는다고 가정할 때 A점에서의 반력은? (단, 원통 무게는 W, 반지름은 r이며, A, O, B 점은 지구중심방향으로 일직선에 놓여있다.)

                                1. 1.80W
                                2. 1.⑤W
                                3. 0.80W
                                4. 0.50W
                                (정답률: 알수없음)
                                  profile_image
                                  1

                                  17. 그림과 같이 비틀림 하중을 받고 있는 중공축의 a-a 단면에서 비틀림 모멘트에 의한 최대 전단응력은? (단, 축의 외경은 10cm, 내경은 6cm 이다.)

                                  1. 25.5MPa
                                  2. 36.5MPa
                                  3. 47.5MPa
                                  4. 58.5MPa
                                  (정답률: 알수없음)
                                    profile_image
                                    1

                                    18. 길이 3m이고, 지름이 16mm인 원형 단면봉에 30kN의 축하중을 작용시켰을 때 탄성 신장량 2.2mm가 생겼다. 이 재료의 탄성계수는 약 및 GPa 인가?

                                    1. 203
                                    2. 20.3
                                    3. 136
                                    4. 13.7
                                    (정답률: 알수없음)
                                      profile_image
                                      1

                                      19. 다음과 같은 외팔보에 집중하중과 모멘트가 자유단 B에 작용할 때 B점의 처짐은 몇 mm인가? (단, 굽힘강성 EI=10MN·m2 이고, 처짐 δ의 부후가 +이면 위로, -이면 아래로 처짐을 의미한다.)

                                      1. +81
                                      2. -81
                                      3. +9
                                      4. -9
                                      (정답률: 알수없음)
                                        profile_image
                                        1

                                        20. 재료의 허용 전단응력이 150N/mm2인 보에 굽힘 하중이 작용하여 전단력이 발생한다. 이 보의 단면은 정사각형으로 가로, 세로의 길이가 각각 5mm이다. 단면에 발생하는 최대 전단응력이 허용 전단응력보다 작게되기 위한 전단력의 최대치는 몇 N인가?

                                        1. 2500
                                        2. 3000
                                        3. 3750
                                        4. 5625
                                        (정답률: 알수없음)
                                          profile_image
                                          1

                                          2과목: 기계제작법

                                          21. 프레스 가공에서 전단가공의 종류가 아닌 것은?

                                          1. 블랭킹(blanking)
                                          2. 스웨이징(swaging)
                                          3. 트리밍(trimming)
                                          4. 셰이빙(shaving)
                                          (정답률: 알수없음)
                                            profile_image
                                            1

                                            22. 경화된 작은 강철 볼(ball)을 공작물 표면에 분사하여 표면을 매끈하게 하는 동시에 피로 강도와 교 밖의 기계적 성질을 향상시키는데 사용하는 가공방법은?

                                            1. 액체 호닝
                                            2. 숏 피닝
                                            3. 수퍼피니싱
                                            4. 래핑
                                            (정답률: 알수없음)
                                              profile_image
                                              1

                                              23. 선반 척 중에서 편심가공을 하기에 가장 적합한 것은?

                                              1. 연동척
                                              2. 단동척
                                              3. 유압척
                                              4. 콜릿척
                                              (정답률: 알수없음)
                                                profile_image
                                                1

                                                24. 판재의 판금작업에서 스프링 백(spring back)에 대한 설명으로 옳은 것은?

                                                1. 스프링에서 장력의 세기를 나타내는 척도이다.
                                                2. 굽힘가공에서 스프링을 사용하여 굽일 수 있는 성능이다.
                                                3. 판재를 구부린 후 하중을 제거하면 잔류한 탄성에 의해 약간의 처음 상태로 되돌아오는것이다.
                                                4. 판재를 구부렸을 때 구부린 부분이 활 모양으로 되는 현상이다.
                                                (정답률: 알수없음)
                                                  profile_image
                                                  1

                                                  25. 절삭공구로 공작물을 가공 시 유동형 칩이 발생하는 조건으로 틀린 것은?

                                                  1. 절삭깊이가 클 때
                                                  2. 연성재료로 가공할 때
                                                  3. 경사각이 클 때
                                                  4. 절삭속도가 빠를 때
                                                  (정답률: 알수없음)
                                                    profile_image
                                                    1

                                                    26. 래크 커터(rack cutter)로 기어를 가공하는 공작기계는?

                                                    1. 기어 호빙 머신(gear hobbing machine)
                                                    2. 펠로우즈 기어 셰이퍼(fellows gear shaper)
                                                    3. 마그 기어 셰이퍼(maag gear shaper)
                                                    4. 브로칭 머신 (broaching machine)
                                                    (정답률: 알수없음)
                                                      profile_image
                                                      1

                                                      27. 표준 고속도강의 함유량 표기에서 18-4-1 중 18의 의미는?

                                                      1. 탄소의 함유량
                                                      2. 텅스텐의 함유량
                                                      3. 크롬의 함유량
                                                      4. 바나듐의 함유량
                                                      (정답률: 알수없음)
                                                        profile_image
                                                        1

                                                        28. 주물에서 탕구계의 구성으로 틀린 것은?

                                                        1. 탕류
                                                        2. 탕구
                                                        3. 주입구
                                                        4. 코어
                                                        (정답률: 알수없음)
                                                          profile_image
                                                          1

                                                          29. 초음파 가공의 특징으로 틀린 것은?

                                                          1. 납, 구리, 연강의 가공이 쉽다.
                                                          2. 복잡한 형상도 쉽게 가공한다.
                                                          3. 공작물에 가공 변형이 남지 않는다.
                                                          4. 부도체도 가공이 가능하다.
                                                          (정답률: 알수없음)
                                                            profile_image
                                                            1

                                                            30. 프레스 가공에서 압축가공의 종류가 아닌 것은?

                                                            1. 압인(coining)
                                                            2. 엠보싱(embossing)
                                                            3. 스웨이징(swaging)
                                                            4. 블랭킹(blanking)
                                                            (정답률: 알수없음)
                                                              profile_image
                                                              1

                                                              31. 칠드주철제 롤러로 두께 25mm의 연강판을 두께 21mm로 압연한다면 압하율은?

                                                              1. 4%
                                                              2. 6.25%
                                                              3. 16%
                                                              4. 19%
                                                              (정답률: 알수없음)
                                                                profile_image
                                                                1

                                                                32. 어미나사의 피치가 6mm인 선반에서 1인치당 4산의 나사를 가공할 때, A와 D의 기어의 잇수는 각각 얼마인가? (단, A는 주축 기어의 잇수이고, D는 어미나사 기어의 잇수이다.)

                                                                1. A=60, D=40
                                                                2. A=40, D=60
                                                                3. A=127, D=120
                                                                4. A=120, D=127
                                                                (정답률: 알수없음)
                                                                  profile_image
                                                                  1

                                                                  33. 호칭 치수 200mm 인 사인바로 15°를 측정하려면, 사인바의 양단에 설치된 게이지 블록의 높이차를 약 몇 mm로 해야 하는가?

                                                                  1. 36.527
                                                                  2. 51.764
                                                                  3. 72.573
                                                                  4. 100.365
                                                                  (정답률: 알수없음)
                                                                    profile_image
                                                                    1

                                                                    34. 게이지 블록, 한계게이지 등 게이지류, 볼, 롤러, 렌즈, 프리즘을 다듬질하는 가공법은?

                                                                    1. 호닝
                                                                    2. 래핑
                                                                    3. 샌드 블라스팅
                                                                    4. 수퍼피니싱
                                                                    (정답률: 알수없음)
                                                                      profile_image
                                                                      1

                                                                      35. TIG 용접과 MIG 용접에 해당하는 용접은?

                                                                      1. 불황성가스 아크 용접
                                                                      2. 직류 아크 일미나이트계 피복 용접
                                                                      3. 교류 아크 셀룰로스계 피복 용접
                                                                      4. 서브머지드 아크 용접
                                                                      (정답률: 알수없음)
                                                                        profile_image
                                                                        1

                                                                        36. 주물 결합에서 기공(blow hole)이 발생하는 원인으로 틀린 것은?

                                                                        1. 응고 전후의 수축 차이
                                                                        2. 용탕 속의 잔류 가스
                                                                        3. 주형의 수분과다
                                                                        4. 통기도 불량
                                                                        (정답률: 알수없음)
                                                                          profile_image
                                                                          1

                                                                          37. 표면강화법 중 질화법에 대한 설명으로 틀린 것은?

                                                                          1. 인장강도 및 항복점이 높다.
                                                                          2. 마멸 및 부식에 대한 저항성이 크다.
                                                                          3. 경화층은 얇고 경도는 침 탄한 것보다 작다.
                                                                          4. 연신율과 내충격이 낮다.
                                                                          (정답률: 알수없음)
                                                                            profile_image
                                                                            1

                                                                            38. 소재의 가장자리를 서로 겹치게 접은 다음 이 부분을 가입하여 이어주는 성형가공은?

                                                                            1. 엠보싱(embosssing)
                                                                            2. 스웨이징(swaging)
                                                                            3. 스피닝(spinning)
                                                                            4. 시밍(seaming)
                                                                            (정답률: 알수없음)
                                                                              profile_image
                                                                              1

                                                                              39. 순철, 순동, 알루미늄과 같이 연성이 큰 재질의 공작물을 약간 큰 절삭 깊이로 가공할 때 많이 발생하는 칩은?

                                                                              1. 균열형 칩
                                                                              2. 유동형 칩
                                                                              3. 전단형 칩
                                                                              4. 열단형 칩
                                                                              (정답률: 알수없음)
                                                                                profile_image
                                                                                1

                                                                                40. 선반에서 공작물의 절삭속도(V)를 구하는 공식은? (단, d: 공작물의 지름(mm), n: 공작물의 회전수(rpm), V: 절삭속도(m/min))

                                                                                (정답률: 알수없음)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 롤러 베어링에서 기본정격수명을 L(rev), 베어링의 기본 동정격하중을 C(N), 베어링에 발생하는 동등가하중을 P(N)라 할 때 이에 대한 관계식으로 옳은 것은?

                                                                                  1. L=(P/C)3×106
                                                                                  2. L=(C/P)3×106
                                                                                  3. L=(P/C)10/3×106
                                                                                  4. L=(C/P)10/3×106
                                                                                  (정답률: 알수없음)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 마이터 기어(miter gear)의 모듈이 4, 잇수가 20일 때 바깥지름은 약 몇 mm 인가?

                                                                                    1. 62.8
                                                                                    2. 78.3
                                                                                    3. 85.7
                                                                                    4. 96.5
                                                                                    (정답률: 알수없음)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 피치가 20mm인 2줄 나사를 두 바퀴 회전시키면 축 방향으로 움직이는 거리는 몇 mm 인가?

                                                                                      1. 10
                                                                                      2. 20
                                                                                      3. 40
                                                                                      4. 80
                                                                                      (정답률: 알수없음)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 기어의 물림률을 높이기 위한 방법이 아닌 것은?

                                                                                        1. 접촉호의 길이를 크게 한다.
                                                                                        2. 이 끝 높이를 크게 한다.
                                                                                        3. 사이클로이드 기어에서는 구름원의 지름을 크게 한다.
                                                                                        4. 인벌류트 기어에서는 압력각을 크게 한다.
                                                                                        (정답률: 알수없음)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 축의 홈 속에서 자유로이 기울어 질수 있어 키가 자동적으로 축과 보스에 조정되며, 고속 저토크 축에 주로 사용되는 것으로 테이퍼진 축을 결합할 때 편리하게 사용되는 것은?

                                                                                          1. 둥근 키
                                                                                          2. 반달 키
                                                                                          3. 묻힘 키
                                                                                          4. 평행 키
                                                                                          (정답률: 알수없음)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 판두께 14mm, 리벳 구멍의 지름 22mm, 피치 54mm의 1열 리벳 겹치기 이용이 있다. 1피치당 하중을 13.24kN으로 하면 판에 생기는 인장응력은 약 몇 MPa 인가?

                                                                                            1. 23.57
                                                                                            2. 25.68
                                                                                            3. 29.55
                                                                                            4. 33.79
                                                                                            (정답률: 알수없음)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 블록 브레이크에서 브레이크에 발생하는 열의 소산과 관련된 브레이크 용량 []을 표시하는 관계식으로 옳은 것은?

                                                                                              1. 발열계수 × 압력계수
                                                                                              2. 속도 × 압력 × 비열
                                                                                              3. 마찰계수 × 압력 × 속도
                                                                                              4. 안전계수 × 속도계수
                                                                                              (정답률: 알수없음)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 코일 스프링에서 축방향 작용하중을 P, 코일의 유효지름을 D, 소선의 지름을 d, Whal의 응력수정계수를 K라 할 때 최대전단응력 τmax를 구하는 식으로 옳은 것은?

                                                                                                (정답률: 알수없음)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 원동차의 지름이 300mm, 종동차의 지름이 450mm, 폭이 75mm인 외접 원통 마찰차가 있다. 원동차가 300rpm으로 회전할 때 최대 전달 동력은 약 및 kW인가? (단, 접촉부의 허용 압력은 20N/mm, 마찰 계수는 0.217 이다.)

                                                                                                  1. 1.41
                                                                                                  2. 1.53
                                                                                                  3. 1.68
                                                                                                  4. 1.89
                                                                                                  (정답률: 알수없음)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 1초당 50리터의 물을 수송하는 바깥지름 200mm, 두께 6mm인 강관에 대해 설계 검증하고자 할 때 다음 중 틀린 것은? (단, 관의 허용응력은 100MPa이며, 기타 사항은 무시한다.)

                                                                                                    1. 관내부의 단면적은 약 0.027759m2 이다.
                                                                                                    2. 관내부의 평균 유속은 약 3.2m/s 이다.
                                                                                                    3. 시간당 유량은 약 180m3/h 이다.
                                                                                                    4. 관에는 최대 약 6MPa의 내압을 가할 수 있다.
                                                                                                    (정답률: 알수없음)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 중 불변강의 종류가 아닌 것은?

                                                                                                      1. 인바
                                                                                                      2. 코엘린바
                                                                                                      3. 쾌스테르바
                                                                                                      4. 엘린바
                                                                                                      (정답률: 알수없음)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 특수강에 첨가도는 특수원소의 효과가 아닌 것은?

                                                                                                        1. Ms, Mf점을 상승시킨다.
                                                                                                        2. 질량효과를 적게 한다.
                                                                                                        3. 담금질성을 좋게 한다.
                                                                                                        4. 상부 임계 냉각속도를 저하시킨다.
                                                                                                        (정답률: 알수없음)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 중 Ni-Fe계 합금인 인바(invar)를 바르게 설명한 것은?

                                                                                                          1. Ni 35~36%, C 0.1~0.3%, Mn 0.4% 와 Fe 의 합금으로 내식성이 우수하고, 상온부근에서 열팽창계수가 매우 작아 표준자, 시계의 추, 바이메탈 등에 사용된다.
                                                                                                          2. Ni 50%, Fe 50% 합금으로 초투자율, 포화 자기, 전기 저항이 크므로 저출력 변성기, 저주파 변성기 등의 자심으로 널리 사용된다.
                                                                                                          3. Ni에 Cr 13~21%, Fe 6.5%를 함유한 강으로 내식성, 내열성 우수하여 다이얼게이지, 유량계 등에 사용된다.
                                                                                                          4. Ni 40~45%, Mo 1.4%~2.0%에 나머지 Fe의 합금으로 내식성이우수하여 조선에 사용되는 부품의 재료로 이용된다.
                                                                                                          (정답률: 알수없음)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. Fe-C 상태도에서 공석강의 탄소함유량은 약 얼마인가?

                                                                                                            1. 0.5%
                                                                                                            2. 0.8%
                                                                                                            3. 1.0%
                                                                                                            4. 1.5%
                                                                                                            (정답률: 알수없음)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 합금 중 다이캐스팅용 아연합금은?

                                                                                                              1. Zamak
                                                                                                              2. Y 합금
                                                                                                              3. RR 50
                                                                                                              4. Lo - Ex
                                                                                                              (정답률: 알수없음)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 피아노선의 조직으로 가장 적당한 것은?

                                                                                                                1. austenite
                                                                                                                2. ferrite
                                                                                                                3. sorbite
                                                                                                                4. martensite
                                                                                                                (정답률: 알수없음)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. Mo 금속은 어떤 결정격자로 되어 있는가?

                                                                                                                  1. 면심입방격자
                                                                                                                  2. 체심입방격자
                                                                                                                  3. 조밀육방격자
                                                                                                                  4. 정방격자
                                                                                                                  (정답률: 알수없음)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 재료의 표면을 경화시키기 위해 침탄을 하고자 한다. 침탄효과가 가장 좋은 재료는?

                                                                                                                    1. 구상흑연 주철
                                                                                                                    2. Ferrite형 스테인리스강
                                                                                                                    3. 피아노선
                                                                                                                    4. 고탄소강
                                                                                                                    (정답률: 알수없음)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 산화알루미나(Al2O3) 등을 주성분으로 하며 철과 친화력이 없고, 열을 흡수하지 않으므로 공구를 과열시키지 않아 고속 정밀가공에 적합한 공구의 재질은?

                                                                                                                      1. 세라믹
                                                                                                                      2. 인코넬
                                                                                                                      3. 고속도강
                                                                                                                      4. 탄소공구강
                                                                                                                      (정답률: 알수없음)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 편석의 균일화 및 황화물의 편석을 제거하는 열처리 방법으로 가장 적합한 것은?

                                                                                                                        1. 노멀라이징
                                                                                                                        2. 변태점 이하 풀림
                                                                                                                        3. 재결정 풀림
                                                                                                                        4. 확산 풀림
                                                                                                                        (정답률: 알수없음)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기구학 및 CAD

                                                                                                                          61. 일반적인 유한요소해석 (finite element analysis)에서 전처리작업 (pre-processsing)에 해당하지 않은 것은?

                                                                                                                          1. 모델 간단화(simplification)
                                                                                                                          2. 솔리드 모델링 생성(make new features)
                                                                                                                          3. 유한요소망 생성(mesh generation)
                                                                                                                          4. 외부하증 조건입력(apply loads and constraints)
                                                                                                                          (정답률: 알수없음)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 곡면을 표현하는 수식 중 B-spline 곡면에서 호모지니어스 좌표를 도입한 것은?

                                                                                                                            1. 쿤스 패치
                                                                                                                            2. Bezier 곡면
                                                                                                                            3. Bicubic patch
                                                                                                                            4. NURBS 곡면
                                                                                                                            (정답률: 알수없음)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 평평한 판에 가로, 세로 방향을 전류가 흘러 그 판위에 놓여진 마우스 형태의 퍽의 x, y 방항의 절대위치를 입력할 수 있으며, 일반적으로 기존의 도면이나 도형을 따라가면서 좌표값을 입력 시키는 용도로 사용되는 것은 무엇인가?

                                                                                                                              1. 트랙볼
                                                                                                                              2. 마우스
                                                                                                                              3. 디지타이저
                                                                                                                              4. 라이트펜
                                                                                                                              (정답률: 알수없음)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 소릴드 모델 중 CSG 표현법과 비교한 경계표현법(B-rep)의 장점이 아닌 것은?

                                                                                                                                1. 투영도나 투시도를 용이하게 표시할 수 있다.
                                                                                                                                2. 부피나 표면적을 빨리 계산할 수 있다.
                                                                                                                                3. 모따기, 라운딩 같은 모델의 국부변형이 쉽다.
                                                                                                                                4. 내부 데이터의 구조가 간단하다.
                                                                                                                                (정답률: 알수없음)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 중 CSG 트리구조에 의한 솔리드 모델링의 장점이 아닌 것은?

                                                                                                                                  1. 라운딩과 같은 국부 변형기능을 쉽게 구현할 수 있다.
                                                                                                                                  2. 자료구조가 간단하다.
                                                                                                                                  3. CSG 트리에 저장된 솔리드는 항상 구현이 가능한 유효한 솔리드이다.
                                                                                                                                  4. 파라메트릭 모델링을 쉽게 구현할 수 있다.
                                                                                                                                  (정답률: 알수없음)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 렌더링 기법 중 하나의 물체가 멀리 떨어진 점광원으로부터 조명을 받는 비교적 단순한 경우가 아닌 여러개의 물체가 있거나 특히 이들 중 일부가 투명하거나 굴절을 일으키는 복잡힌 상황에서 적용하기 적합한 방법은?

                                                                                                                                    1. 고라드(Gouraud) 방법
                                                                                                                                    2. 퐁(phong) 방법
                                                                                                                                    3. 램버트(Lambert) 방법
                                                                                                                                    4. 광선투자(ray tracing) 방법
                                                                                                                                    (정답률: 알수없음)
                                                                                                                                      profile_image
                                                                                                                                      1

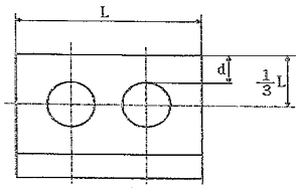

                                                                                                                                      67. 아래 그림과 같은 파라메트릭 설계가 있다(초기 L=150). 이때, 변수 L의 값이 300으로 바뀐다면, d의 값은? (단, 원의 반지름은 1/5L 이다.)

                                                                                                                                      1. 30
                                                                                                                                      2. 40
                                                                                                                                      3. 50
                                                                                                                                      4. 60
                                                                                                                                      (정답률: 알수없음)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 다음 중 개별적인 생산 및 설계시스템 간 데이터 공유를 위해 생산정보모델에 대한 자료 교환을 위한 표준으로 국제표준기구에서 설정된 것은?

                                                                                                                                        1. IGES
                                                                                                                                        2. DXF
                                                                                                                                        3. STEP
                                                                                                                                        4. STL
                                                                                                                                        (정답률: 알수없음)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 중 비다양체(non-manifold solid)를 가장 잘 설명한 것은?

                                                                                                                                          1. 솔리드 모델을 기반으로 불리안 연산(Boolean operation)의 결과로 나타나는 3차원 물체
                                                                                                                                          2. 솔리드 모델, 와이어프레임 모델, 서피스 모델을 동시에 적용하여 표현한 3차원 물체
                                                                                                                                          3. 경계표현법(B-rep)으로 표현되며 곡면으로 둘러싸인 3차원 물체
                                                                                                                                          4. 와이어 프레임모델과 서피스 모델을 동시에 적용하여 표현한 3차원 물체
                                                                                                                                          (정답률: 알수없음)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 그림과 같은 구면좌표계에서 p, θ, Ф는 점 P의 좌표를 나타낸다. p, θ, Ф에 관하여 3차원 직교좌표게(x,y,z)와 구면좌표게(p,θ,Ф)의 관계를 올바르게 나타낸 것은?

                                                                                                                                            (정답률: 알수없음)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 사일런트 체인 전동장치에서 스프로킷 휠 이의 양면이 이루는 축각(β)는? (단, α는 면각, Z는 잇수이다.)

                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 케네디의 정리(Kennedy's theorem)는 무엇을 표현한 것인가?

                                                                                                                                                1. 자유도에 관한 정리
                                                                                                                                                2. 순간중심에 관한 정리
                                                                                                                                                3. 병진운동과 회전운동의 관계
                                                                                                                                                4. 속도의 도식적 해법에 관한 정리
                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 한 쌍의 스퍼기어가 맞물려 돌아갈 때 각 기어의 피치원지름을 D1, D2, 잇수를 Z1, Z2, 회전수를 n1, n2 라 하면 속도비(i)는?

                                                                                                                                                  1. n2/n1=4Z1/Z2
                                                                                                                                                  2. n2/n1=Z2/4Z1
                                                                                                                                                  3. n2/n1=Z1/Z2
                                                                                                                                                  4. n2/n1=Z2/Z1
                                                                                                                                                  (정답률: 알수없음)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 모듈 m=20 이고 치수가 각각 15개, 20개인 한 쌍의 외접하는 평기어가 있다. 두 기어 간의 축간 거리(mm)는 얼마인가?

                                                                                                                                                    1. 300
                                                                                                                                                    2. 350
                                                                                                                                                    3. 400
                                                                                                                                                    4. 450
                                                                                                                                                    (정답률: 알수없음)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 왕복 이중 슬라이더 기구의 대표적인 것으로 경사각이 90°로 만들어져 소형냉장고 등의 냄매 압축기로 쓰이는 것은?

                                                                                                                                                      1. 진자 펌프(pendulum pump)
                                                                                                                                                      2. 타원 컴퍼스(elliptic trammels)
                                                                                                                                                      3. 스코치 요크(scotch yoke)
                                                                                                                                                      4. 올덤 커플링(oldhams coupling)
                                                                                                                                                      (정답률: 알수없음)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 평벨트 전동 기구에 대한 설명으로 틀린 것은?

                                                                                                                                                        1. 평벨트 전동 기구는 두 축간 거리가 상당히 떨어져 있는 경우의 회전을 전달하는 데 펀리하다.
                                                                                                                                                        2. 벨트 구동에 있어서의 각속도비는 종동 바퀴의 반지름에 비례한다.
                                                                                                                                                        3. 동력 전달은 벨트와 벨트 바퀴의 접촉면에 있어서의 마찰력에 의존하기에 정확한 속도비를 얻기 어렵다.
                                                                                                                                                        4. 벨트의 감아 걸기 방식으로 엇걸기를 하면 두 축의 회전방향을 반대로할 수 있다.
                                                                                                                                                        (정답률: 알수없음)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 홈 마찰차에서 홈의 각도(α)=30°, 마찰계수(μ)=0.2 일 때 유효 마찰계수(μ′)는?

                                                                                                                                                          1. 0.11
                                                                                                                                                          2. 0.22
                                                                                                                                                          3. 0.33
                                                                                                                                                          4. 0.44
                                                                                                                                                          (정답률: 알수없음)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 모듈(m)에 원주율(π)을 곱한 것을 무엇으로 표시하는가?

                                                                                                                                                            1. 원주 피치
                                                                                                                                                            2. 지름 피치
                                                                                                                                                            3. 이끝 높이
                                                                                                                                                            4. 피치원 지름
                                                                                                                                                            (정답률: 알수없음)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 종동절의 상승·하강을 모두 캠으로 하는 것은 무엇인가?

                                                                                                                                                              1. 확동 캠(positve motion cam)
                                                                                                                                                              2. 접선 캠(tangent cam)
                                                                                                                                                              3. 편심원판 캠(circular disc cam)
                                                                                                                                                              4. 경사판 캠(swash plate cam)
                                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 캠 설계 시 압력각을 작게 하는 방법이 아닌 것은?

                                                                                                                                                                1. 종동절의 전양정(全揚程)을 크게 한다
                                                                                                                                                                2. 기초원의 지름을 크게 한다.
                                                                                                                                                                3. 주어진 종동절의 변위에 대한 캠의 회전각을 크게 한다.
                                                                                                                                                                4. 종동절의 편심량을 변화시킨다.
                                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
