기계설계기사 (2013-06-02 기출문제)
목록

1과목: 재료역학

1. 재료가 순수 전단력을 받아 선형 탄성적으로 거동할 때 변형 에너지밀를 구하는 식이 아닌 것은? (단, τ:전단응력, G:전단 탄성계수, γ:전단변형률)

(정답률: 알수없음)
    profile_image
    1

    2. 피로 한도(fatigue limit)와 가장 관계가 깊은 하중은?

    1. 충격 하중
    2. 정 하중
    3. 반복 하중
    4. 수직 하중
    (정답률: 알수없음)
      profile_image
      1

      3. 평면 변형률 상태에서 변형률 εx, εy 그리고 γxy가 주어졌다면 이 때 주변형률 ε1과 ε2는 어떻게 주어지는가?

      (정답률: 알수없음)
        profile_image
        1

        4. 그림과 같은 직사각형 단면을 갖는 기둥이 단면의 도심에 길이 방향의 압축하중을 받고 있다. x-x축 중심의 좌굴과 y-y축 중심의 좌굴에 대한 임계하중의 비는? (단, 두 경우에 있어서의 지지조건은 동일하다.)

        1. 0.09
        2. 0.21
        3. 0.18
        4. 0.36
        (정답률: 알수없음)
          profile_image
          1

          5. 100rpm으로 30kW를 전달시키는 길이 1m, 지름 7cm인 둥근 측단의 비틀림각은 약 몇 rad인가? (단, 전단 탄성계수 G=83GPa이다.)

          1. 0.26
          2. 0.30
          3. 0.015
          4. 0.009
          (정답률: 알수없음)
            profile_image
            1

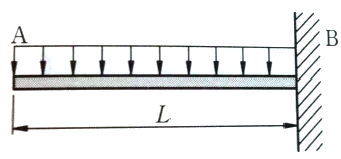

            6. 길이가 L인 외팔보 AB가 오른쪽 끝 B가 고정되고 전 길이에 ω의 균일분포하중이 작용할 때 이 보의 최대 처짐은? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

            1. ωL4/4EI
            2. 2ωL4/5EI
            3. ωL4/8EI
            4. 5ωL4/2EI
            (정답률: 알수없음)
              profile_image
              1

              7. 바깥지름 do=40cm, 안지름 di=20cm의 중공축은 동일 단면적을 가진 중실축보다 몇 배의 토크를 견디는가?

              1. 1.24
              2. 1.44
              3. 1.64
              4. 1.84
              (정답률: 알수없음)
                profile_image
                1

                8. 그림과 같은 평면 트러스에서 절점 A에 단일하중 P=80kN이 작용할 때, 부재 AB에 발생하는 부재력의 크기 및 방향을 구하면?

                1. 60kN, 압축
                2. 100kN, 압축
                3. 60kN, 인장
                4. 100kN, 인장
                (정답률: 알수없음)
                  profile_image
                  1

                  9. 회전반경 K, 단면 2차 모멘트 I, 단면적을 A라고 할 때 다음 중 맞는 것은?

                  1. K=A/I
                  3. K=I/A
                  (정답률: 알수없음)
                    profile_image
                    1

                    10. 지름 D인 두께가 얇은 링(ring)을 수평면 내에서 회전 시킬 때, 링에 생기는 인장응력을 나타내는 식은? (단, 링의 단위 길이에 대한 무게를 W, 링의 원주속도를 V, 링의 단면적을 A, 중력가속도 를 g로 한다.)

                    1. WV2/DAg
                    2. WV2/Ag
                    3. WDV2/Ag
                    4. WV2/Dg
                    (정답률: 알수없음)
                      profile_image
                      1

                      11. 다음 그림과 같이 집중하중을 받는 일단 고정, 타단 지지된 보에서 고정단에서의 모멘트는?

                      1. 0
                      2. PL/2
                      3. 3PL/8
                      4. 3PL/16
                      (정답률: 알수없음)
                        profile_image
                        1

                        12. 그림과 같이 두 외팔보가 롤러(Roller)를 사이에 두고 접촉되어 있을 때, 이 접촉점 C에서의 반력은? (단, 두 보의 굽힘강성 EI는 같다.)

                        1. P/6
                        2. P/24
                        (정답률: 알수없음)
                          profile_image
                          1

                          13. 그림과 같은 구조물에서 단면 m-n상에 발생하는 최대 수직응력의 크기는 몇 MPa인가?

                          1. 10
                          2. 90
                          3. 100
                          4. 110
                          (정답률: 알수없음)
                            profile_image
                            1

                            14. 길이 L=2m이고 지름 ø25mm인 원형단면의 단순지지보의 중앙에 집중하중 400kN이 작용할 때 최대 굽힘응력은 약 몇 kN/mm2인가?

                            1. 65
                            2. 100
                            3. 130
                            4. 200
                            (정답률: 알수없음)
                              profile_image
                              1

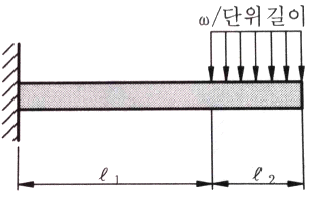

                              15. 단면이 정사각형인 외팔보에서 그림과 같은 하중을 받고 있을 때 허용응력이 σω이면 정사각형 단면의 한변의 길이 b는 얼마이상이어야 하는가?

                              (정답률: 알수없음)
                                profile_image
                                1

                                16. 직경 20mm, 길이 50mm의 구리 막대의 양단을 고정하고 막대를 가열하여 40℃ 상승했을 때 고정단을 누르는 힘은 약 몇 kN 정도인가? (단, 구리의 선팽창계수 α=0.16×10-4℃, 탄성계수 E=110GPa이다.)

                                1. 52
                                2. 25
                                3. 30
                                4. 22
                                (정답률: 알수없음)
                                  profile_image
                                  1

                                  17. 길이 1m, 지름 50mm, 전단탄성계수 G=75GPa인 환봉축에 800N·m의 토크가 작용될 때 비틀림각은 약 몇 도인가?

                                  1. 1°
                                  2. 2°
                                  3. 3°
                                  4. 4°
                                  (정답률: 알수없음)
                                    profile_image
                                    1

                                    18. 원형단면 보의 지름 D를 2D로 크게 하면, 동일한 전단력이 작용하는 경우 그 단면에서의 최대전단응력(τmax)는 어떻게 되는가?

                                    (정답률: 알수없음)
                                      profile_image
                                      1

                                      19. 두께 2mm, 폭 6mm, 길이 60m인 강대(steel band)가 매달려 있을 때 자중에 의해서 몇 cm가 늘어나는가? (단, 강대의 탄성계수 E=210GPa, 단위체적당 무게 γ=78kN/m3이다.)

                                      1. 0.067
                                      2. 0.093
                                      3. 0.104
                                      4. 0.127
                                      (정답률: 알수없음)
                                        profile_image
                                        1

                                        20. 그림과 같이 균일분포하중을 받고 있는 돌출보의 굽힘 모멘트 선도(BMD)는?

                                        (정답률: 알수없음)
                                          profile_image
                                          1

                                          2과목: 기계제작법

                                          21. 가공액은 물이나 경유를 사용하여 세라믹에 구멍을 가공할 수 있는 것은?

                                          1. 래핑 가공
                                          2. 전주 가공
                                          3. 전해 가공
                                          4. 초음파 가공
                                          (정답률: 알수없음)
                                            profile_image
                                            1

                                            22. 구성인성(built-up edge)의 방지 대책으로 옳은 것은?

                                            1. 절삭깊이를 많게 한다.
                                            2. 절삭속도를 느리게 한다.
                                            3. 절삭공구 경사각을 작게 한다.
                                            4. 절삭공구의 인선을 예리하게 한다.
                                            (정답률: 알수없음)
                                              profile_image
                                              1

                                              23. 금속의 표면을 단단하게 하기 위한 물리적인 표면 경화법은?

                                              1. 청화법
                                              2. 질화법
                                              3. 침탄법
                                              4. 화염 경화법
                                              (정답률: 알수없음)
                                                profile_image
                                                1

                                                24. 밀링작업의 단식 분할법으로 이(tooth)수가 28개인 스퍼기어를 가공할 때 브라운샤프형 분할판 No2 21구멍열에서 분할 크랭크의 회전수와 구멍수는?

                                                1. 0회전시키고 6구멍씩 전진
                                                2. 0회전시키고 9구멍씩 전진
                                                3. 1회전시키고 6구멍씩 전진
                                                4. 1회전시키고 9구멍씩 전진
                                                (정답률: 알수없음)
                                                  profile_image
                                                  1

                                                  25. CNC 프로그래밍에서 G 기능이란?

                                                  1. 보조기능
                                                  2. 이송기능
                                                  3. 주축기능
                                                  4. 준비기능
                                                  (정답률: 알수없음)
                                                    profile_image
                                                    1

                                                    26. 초음파가공에서 나타나는 현상 및 작용에 대한 설명 중 틀린 것은?

                                                    1. 공구의 해머링 작용에 의한 가공물의 미세한 파쇄
                                                    2. 혼의 재료는 황동, 연강, 공구강 등을 사용
                                                    3. 가공물 표면에서의 증발현상
                                                    4. 가속된 연삭입자의 충격작용
                                                    (정답률: 알수없음)
                                                      profile_image
                                                      1

                                                      27. 납, 주석, 알루미늄 등의 연한 금속이나 얇은 판금의 가장자리를 다듬질 작업할 때 사용하는 줄눈의 모양은?

                                                      1. 귀목
                                                      2. 단목
                                                      3. 복목
                                                      4. 파목
                                                      (정답률: 알수없음)
                                                        profile_image
                                                        1

                                                        28. 다음 중 나사의 각도, 피치, 호칭지름의 측정이 가능한 측정기는?

                                                        1. 사인바
                                                        2. 정밀수준기
                                                        3. 공구현미경
                                                        4. 버니어캘리퍼스
                                                        (정답률: 알수없음)
                                                          profile_image
                                                          1

                                                          29. 표면이 서로 다른 모양으로 조각된 1쌍의 다이를 이용하여 메달, 주화 등을 가공하는 방법은?

                                                          1. 벌징(bilging)
                                                          2. 코이닝(coining)
                                                          3. 스피닝(spining)
                                                          4. 엠보싱(embossing)
                                                          (정답률: 알수없음)
                                                            profile_image
                                                            1

                                                            30. 프레스 가공의 보조장치 중 판금재료 바깥둘레의 변형을 방지하기 위하여 사용하는 것은?

                                                            1. 다이 세트
                                                            2. 다이 홀더
                                                            3. 판 누르게
                                                            4. 금형 가이드
                                                            (정답률: 알수없음)
                                                              profile_image
                                                              1

                                                              31. 연강용 피복 아크 용접봉 중 고셀룰로오스계에 해당하는 용접봉으로 피복이 얇고 슬래그가 적어 배관공사에 적당한 것은?

                                                              1. E 4301
                                                              2. E 4303
                                                              3. E 4311
                                                              4. E 4316
                                                              (정답률: 알수없음)
                                                                profile_image
                                                                1

                                                                32. 게이지 블록(gauge block)의 취급방법으로 틀린 것은?

                                                                1. 먼지가 적고 건조한 실내에서 사용할 것
                                                                2. 신속한 측정을 위해 공작기계위에 놓고 계속 사용할 것
                                                                3. 측정면은 깨끗한 천이나 가죽으로 잘 닦아 사용할 것
                                                                4. 녹을 막기 위하여 사용한 뒤에는 잘 닦아 방청유를 칠해 둘 것
                                                                (정답률: 알수없음)
                                                                  profile_image
                                                                  1

                                                                  33. 상하의 형에 문자나 무뉘의 요철을 붙이고, 이 사이에 소재를 놓고 압축하여 문자나 무늬를 생성하는 가공방법은?

                                                                  1. 압출 가공(extruding)
                                                                  2. 업세팅 가공(up setting)
                                                                  3. 압인 가공(coining)
                                                                  4. 블랭킹 가공(blanking)
                                                                  (정답률: 알수없음)
                                                                    profile_image
                                                                    1

                                                                    34. 주물사의 구비조건이 아닌 것은?

                                                                    1. 통기성이 좋을 것
                                                                    2. 성형성이 좋을 것
                                                                    3. 열전도성이 좋을 것
                                                                    4. 내열성이 좋을 것
                                                                    (정답률: 알수없음)
                                                                      profile_image
                                                                      1

                                                                      35. 저탄소강의 표면에 탄소를 침투시키는 고체 침탄법에 대한 일방적인 설명으로 틀린 것은?

                                                                      1. 침탄시간이 길어지면 침탄깊이가 깊어진다.
                                                                      2. 소량생산에 적합하다.
                                                                      3. 큰 부품의 처리가 가능하다.
                                                                      4. 보통 침탄 깊이는 5~10mm 이다.
                                                                      (정답률: 알수없음)
                                                                        profile_image
                                                                        1

                                                                        36. 연삭숫돌의 결합도 중 단단함(hard)에 해당되는 것은?

                                                                        1. F
                                                                        2. J
                                                                        3. R
                                                                        4. O
                                                                        (정답률: 알수없음)
                                                                          profile_image
                                                                          1

                                                                          37. 인발 가공에 있어서 역장력(back tention)을 주는 이유로 틀린 것은?

                                                                          1. 인발 다이의 수명을 연장시킬 수 있다.
                                                                          2. 제품의 지름을 보다 정밀하게 인발할 수 있다.
                                                                          3. 다이의 온도 상승을 적게 할 수 있다.
                                                                          4. 인발력을 감소시킬 수 있다.
                                                                          (정답률: 알수없음)
                                                                            profile_image
                                                                            1

                                                                            38. 다음 중 다이아몬드, 수정 등 보석류 가공에 가장 적합한 것은?

                                                                            1. 초음파 가공
                                                                            2. 방전 가공
                                                                            3. 수퍼피니싱 가공
                                                                            4. 전해 가공
                                                                            (정답률: 80%)
                                                                              profile_image
                                                                              1

                                                                              39. 코어가 없이 원통형 주물을 제조할 수 있는 주조 방법은?

                                                                              1. 연속주조방법
                                                                              2. 원심주조방법
                                                                              3. 저압주조방법
                                                                              4. 다이캐스팅법
                                                                              (정답률: 알수없음)
                                                                                profile_image
                                                                                1

                                                                                40. 1938년 미국의 Bruce에 의하여 발명된 다이캐스팅(die casting)의 특징으로 틀린 것은?

                                                                                1. 조직이 치밀하고, 강도가 높다.
                                                                                2. 다량생산에 적합하다.
                                                                                3. die의 제작비가 고가이다.
                                                                                4. 주물에 사용되는 합금은 주로 탄소강재를 사용한다.
                                                                                (정답률: 알수없음)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 표준 스퍼 기어의 잇수 48, 바깥지름이 200[mm]일 때, 이 기어의 원주피치는 몇[mm]인가?

                                                                                  1. 약 18.68
                                                                                  2. 약 9.67
                                                                                  3. 약 12.57
                                                                                  4. 약 15.78
                                                                                  (정답률: 알수없음)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 원판상(圓板狀)의 밸브를 흐름과 직각인 축의 둘레에 회전시켜서 유량을 조절하며, 교측 밸브(throttle valve)로 보통 사용되는 것은?

                                                                                    1. 나비형 밸브
                                                                                    2. 슬루스 밸브
                                                                                    3. 스톱 밸브
                                                                                    4. 콕
                                                                                    (정답률: 알수없음)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 리벳 이음에서 피치를 P, 리벳으로써 졸라맨 후의 리벳 지름 또는 구멍지름을 d라고 할 때, 강판의 파괴에 대한 효율을 나타내는 식으로 옳은 것은?

                                                                                      1. p-d/p
                                                                                      2. p+d/p
                                                                                      3. p/p-d
                                                                                      4. p/p+d
                                                                                      (정답률: 알수없음)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 증기, 가스 등의 유체가 제한된 최고 압력을 초과했을 때 자동적으로 밸브가 열려서 유체를 외부로 배출하며, 배출이 끝난 후에는 압력이 정확하게 유지되고 제한 압력보다 너무 내려가지 않아야 하는 것은?

                                                                                        1. 릴리프 밸브(relief valve)
                                                                                        2. 정지 밸브(stop valve)
                                                                                        3. 체크 밸브(check valve)
                                                                                        4. 나비형 밸브(butterfly valve)
                                                                                        (정답률: 알수없음)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 이론적으로 기어의 압력각이 14.5°일 때 언더컷을 일으키지 않는 한계 잇수는?

                                                                                          1. 35개
                                                                                          2. 32개
                                                                                          3. 30개
                                                                                          4. 17개
                                                                                          (정답률: 알수없음)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 원추 클러치에서 원추각이 마찰각 이하로 될 때 나타나는 현상으로 옳은 것은?

                                                                                            1. 원추를 잡아 빼내는데 힘이 들어 불편하다.
                                                                                            2. 축방향에 밀어 부치는 힘 P가 크게 된다.
                                                                                            3. 시동할 때 클러치의 물리는 상태가 아주 원활하기 때문에 충격이 일어나지 않는다.
                                                                                            4. 모양이 소형이 되므로 공작이 용이하다.
                                                                                            (정답률: 알수없음)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 내부 확장식 브레이크에 있어서, 브레이크슈(break shoe)를 안쪽에서 바깥쪽으로 확장시키는 장치로서 다음 중 어느 것이 가장 좋은가?

                                                                                              1. 전기 또는 압축공기
                                                                                              2. 진공 또는 링크
                                                                                              3. 증기 또는 진공
                                                                                              4. 캠 또는 유압
                                                                                              (정답률: 75%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 모듈 m=3인 표준 스퍼기어에서 이끝 틈새를 0.25×모듈(m)으로 할 때 총 이 높이는 몇 mm인가?

                                                                                                1. 3.75
                                                                                                2. 4.86
                                                                                                3. 6.75
                                                                                                4. 7.56
                                                                                                (정답률: 알수없음)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 축 방향의 인장력이나 압축력을 전달하는 데 가장 적합한 축 이음은?

                                                                                                  1. 머프(muff coupling)
                                                                                                  2. 유니버설 조인트(universal joint)
                                                                                                  3. 코터 이음(cotter joint)
                                                                                                  4. 올덤 축이음(oldham’s coupling)
                                                                                                  (정답률: 알수없음)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 세레이션(serration)에 대한 일반적인 설명 중 틀린 것은?

                                                                                                    1. 스플라인에 비하여 치수(齒數)가 많다.
                                                                                                    2. 삼각치 세레이션은 끼워맞춤 정밀도가 나쁘고 작업 공수가 많다.
                                                                                                    3. 세레이션은 주로 정적인 이음에만 사용된다.
                                                                                                    4. 측압 강도가 작아서 같은 바깥지름의 스플라인에 비해 큰 회전력을 전달할 수 없다.
                                                                                                    (정답률: 알수없음)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 금속을 소성가공 할 때에 냉간가공과 열간가공을 구분하는 온도는?

                                                                                                      1. 담금질온도
                                                                                                      2. 변태온도
                                                                                                      3. 재결정온도
                                                                                                      4. 단조온도
                                                                                                      (정답률: 알수없음)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 순철의 자기변태와 동소변태를 설명한 것으로 틀린 것은?

                                                                                                        1. 동소변태란 결정격자가 변하는 변태를 말한다.
                                                                                                        2. 자기변태도 결정격자가 변하는 변태이다.
                                                                                                        3. 동소변태점은 A3점과 A4점이 있다.
                                                                                                        4. 자기변태점은 약 768℃ 정도이며 일명 큐리(curie)점이라 한다.
                                                                                                        (정답률: 알수없음)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 탄소강을 풀림(Annealing)하는 목적과 관계없는 것은?

                                                                                                          1. 결정입도 조절
                                                                                                          2. 상온가공에서 생긴 내부응력 제거
                                                                                                          3. 오스테나이트에서 탄소를 유리시킴
                                                                                                          4. 재료에 취성과 경도부여
                                                                                                          (정답률: 알수없음)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 베이나이트(bainite)조직을 얻기 위한 항온열처리 조작으로 가장 적합한 것은?

                                                                                                            1. 오스포밍
                                                                                                            2. 마퀜칭
                                                                                                            3. 오스템퍼링
                                                                                                            4. 마템퍼링
                                                                                                            (정답률: 알수없음)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음의 탄소강 조직 중 일반적으로 경도가 가장 낮은 것은?

                                                                                                              1. 페라이트
                                                                                                              2. 트루스타이트
                                                                                                              3. 마텐자이트
                                                                                                              4. 시멘타이트
                                                                                                              (정답률: 알수없음)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 주철에서 쇳물의 유동성을 감소시키는 가장 주된 원소는?

                                                                                                                1. P
                                                                                                                2. Mn
                                                                                                                3. S
                                                                                                                4. Si
                                                                                                                (정답률: 알수없음)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 경도가 대단히 높아 압연이나 단조작업을 할 수 없는 조직은?

                                                                                                                  1. 시멘타이트(cementite)
                                                                                                                  2. 오스테나이트(austenite)
                                                                                                                  3. 페라이트(ferrite)
                                                                                                                  4. 펄라이트(pearite)
                                                                                                                  (정답률: 알수없음)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 같은 조건하에서 금속의 냉각속도가 빠르면 조직은 어떻게 변하는가?

                                                                                                                    1. 결정입자가 미세해진다.
                                                                                                                    2. 냉각속도와 금속의 조직과는 관계가 없다.
                                                                                                                    3. 금속의 조직이 조대해진다.
                                                                                                                    4. 소수의 핵이 성장해서 응고된다.
                                                                                                                    (정답률: 알수없음)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 황(S) 성분이 적은 선철을 용해로, 전기로에서 용해한 후 주형에 주입 전 마그네슘, 세륨, 칼슘등을 첨가시켜 흑연을 구상화한 것은?

                                                                                                                      1. 합금주철
                                                                                                                      2. 구상흑연주철
                                                                                                                      3. 칠드주철
                                                                                                                      4. 가단주철
                                                                                                                      (정답률: 알수없음)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 특수강에 포함된 Ni원소의 영향이다. 틀린 것은?

                                                                                                                        1. Martensite 조직을 안정화시킨다.
                                                                                                                        2. 담금질성이 증대된다.
                                                                                                                        3. 저온 취성을 방지한다.
                                                                                                                        4. 내식성이 증가한다.
                                                                                                                        (정답률: 알수없음)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기구학 및 CAD

                                                                                                                          61. B-Spline 곡선의 특성이 아닌 것은?

                                                                                                                          1. 중복된 조정점을 가질 수 있다.
                                                                                                                          2. 중복된 매듭(knot)값을 가질 수 있다.
                                                                                                                          3. 조정점의 수가 증가하면, 곡선의 차수도 증가한다.
                                                                                                                          4. Bezier 곡선을 표시할 수 있다.
                                                                                                                          (정답률: 30%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 솔리드모델링 시스템 에서 구멍(hole), 포켓(pocket), 모따기(chamfer), 필릿(fillet), 슬롯(slot) 등과 같이 모델링의 단위로서 공학적 의미를 담고 있는 것은?

                                                                                                                            1. 구속조건(constraint)
                                                                                                                            2. 특징형상(feature)
                                                                                                                            3. 파라미터(parameter)
                                                                                                                            4. 어셈블리(assembly)
                                                                                                                            (정답률: 알수없음)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. IGES 파일의 아래 구성요소 중 각 형상에 대한 실제 데이터를 저장하는 부분은?

                                                                                                                              1. Start section
                                                                                                                              2. Global section
                                                                                                                              3. Terminate section
                                                                                                                              4. Parameter data section
                                                                                                                              (정답률: 알수없음)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 원점이 중심이고 장축이 x축이고 그 길이가 a, 단축이 y축이고 그 길이가 b인 타원을 표현하는 매개변수식은?

                                                                                                                                1. x = (a-b)cosθ, y = (a-b)sinθ(0 ≤ θ ≤ 2π)
                                                                                                                                2. x = acosθ, y = bsinθ(0 ≤ θ ≤ 2π)
                                                                                                                                3. x = acoshθ, y = (a-b)sinhθ(0 ≤ θ ≤ 2π)
                                                                                                                                4. x = (a-b)coshθ, y = (a-b)sinhθ(0 ≤ θ ≤ 2π)
                                                                                                                                (정답률: 알수없음)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 중 솔리드 모델을 위한 특징형상(feature)기반 모델링 방법과 거리가 먼 것은?

                                                                                                                                  1. chamfering
                                                                                                                                  2. pocketing
                                                                                                                                  3. skinning
                                                                                                                                  4. filltering
                                                                                                                                  (정답률: 알수없음)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 솔리드모델의 표현법 중 옥트리(Octree) 표현법에 대한 설명으로서 틀린 것은?

                                                                                                                                    1. 한 개의 노드가 다시 나누어진다면 8개의 자식(children)노드를 갖는다.
                                                                                                                                    2. 일단 이 표현법으로 표현된 솔리드끼리의 불리언(Boolean) 집합연산은 매우 빠르게 수행 될 수 있다.
                                                                                                                                    3. 회전변환 후 역회전 변환을 수행하는 경우 수치 데이터들의 오류가 없다.
                                                                                                                                    4. 같은 물체도 원하는 정밀도가 정확도에 따라서 트리의 깊이는 달라진다.
                                                                                                                                    (정답률: 알수없음)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 서피스 모델이나 솔리드 모델과 비교할 때 와이어 프레임 모델에 관한 설명으로 틀린 것은?

                                                                                                                                      1. 가공정보의 계산이 가능하다.
                                                                                                                                      2. 데이터 구조가 간단하다.
                                                                                                                                      3. 저장되는 정보의 양이 적다.
                                                                                                                                      4. 처리속도가 빠르다.
                                                                                                                                      (정답률: 알수없음)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 그래픽 속도를 개선하기 위해, 물체가 정적일 때는 높은 상세도로, 물체가 움직일 때는 낮은 상세도로 화면에 표시하는 랜더링 품질 제어를 무엇이라 하는가?

                                                                                                                                        1. LOD(level of detail)
                                                                                                                                        2. Culling
                                                                                                                                        3. HMD(head-mounted display)
                                                                                                                                        4. CAVE
                                                                                                                                        (정답률: 알수없음)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. CAD의 그래픽 장치로써 래스터 그래픽(raster display)장치와 벡터 그래픽(vector display) 장치를 비교할 때 래스터 그래픽 장치의 장점이 될 수 있는 것은?

                                                                                                                                          1. 주사선이 도형의 형상을 따라 움직인다.
                                                                                                                                          2. 직선을 재그(jag) 없이 항상 직선으로 쉽게 나타 낼 수 있다.
                                                                                                                                          3. 주사변환(scan conversion)이 필요하지 않다.
                                                                                                                                          4. 이미지의 복잡성에 관계없이 일정한 속도로 화면 리프레쉬(refresh)가 가능하다.
                                                                                                                                          (정답률: 알수없음)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 곡면 모델링 시스템(surface modeling system)에서 곡면을 생성하기 위하여 주로 사용하는 방법과 가장 거리가 먼 것은?

                                                                                                                                            1. 곡면 상의 점들을 입력하여 보간 곡면을 생성
                                                                                                                                            2. 솔리드(solid)의 위상(lopology)정보를 사용하여 곡면을 생성
                                                                                                                                            3. 주어진 곡선을 직선이동 또는 회전이동하여 곡면을 생성
                                                                                                                                            4. 곡면 상의 곡선들을 그물 형태로 입력하여 보간 곡면을 생성
                                                                                                                                            (정답률: 알수없음)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 4절 크랭크 체인을 이용함으로써 작은 힘을 작용시켜 큰 힘을 내게 하는 것은?

                                                                                                                                              1. 크로스 슬라이더
                                                                                                                                              2. 배력 장치
                                                                                                                                              3. 쌍레버 기구
                                                                                                                                              4. 래칫 휠
                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음 중 전동용 기계요소에서 축간 거리가 가장 길 때 사용되는 전동장치는?

                                                                                                                                                1. 벨트 진동
                                                                                                                                                2. 마찰차 진동
                                                                                                                                                3. 체인 진동
                                                                                                                                                4. 로프 진동
                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 4절 회전 연쇄기구에서 가장 짧은 링크를 고정했을 때의 기구를 말하는 것으로, 자동차의 창닦이 기구 및 만능제도기 등에 광범위하게 이용되는 것으로 가장 적합한 것은?

                                                                                                                                                  1. 레버 크랭크 기구
                                                                                                                                                  2. 슬라이더 크랭크 기구
                                                                                                                                                  3. 2중 크랭크 기구
                                                                                                                                                  4. 2중 레버 기구
                                                                                                                                                  (정답률: 알수없음)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 두 축이 만나지도 평행하지도 않는 경우에 사용된 기어로 바르게 짝지어진 것은?

                                                                                                                                                    1. 하이포이드 기어, 웜 기어
                                                                                                                                                    2. 웜 기어, 크라운 기어
                                                                                                                                                    3. 크라운 기어, 베벨 기어
                                                                                                                                                    4. 나사 기어, 헬리컬 기어
                                                                                                                                                    (정답률: 알수없음)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 중 동력전달에 사용하는 마찰차의 사용 용도로 가장 적합한 것은?

                                                                                                                                                      1. 회전력이 대단히 큰 경우
                                                                                                                                                      2. 동력전달의 정확성이 요구되는 경우
                                                                                                                                                      3. 무단(無段)으로 변속이 가능하지 않는 경우
                                                                                                                                                      4. 전달 회전력이 적고, 정확성이 요구되지 않는 경우
                                                                                                                                                      (정답률: 알수없음)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 축간 거리 2m, 벨트풀리의 직경이 400mm와 600mm일 때, 바로걸기에서 벨트의 길이는 약 몇 mm인가?

                                                                                                                                                        1. 5696
                                                                                                                                                        2. 5576
                                                                                                                                                        3. 5966
                                                                                                                                                        4. 6576
                                                                                                                                                        (정답률: 알수없음)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 물체상의 모든 점이 어느 한 점을 중심으로 일정한 거리를 유지하면서 이동화는 운동을 무엇이라 하는가?

                                                                                                                                                          1. 회전 운동
                                                                                                                                                          2. 직선 운동
                                                                                                                                                          3. 나선 운동
                                                                                                                                                          4. 구면 운동
                                                                                                                                                          (정답률: 알수없음)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 캠 선도에서 변위곡선이 직선으로 나타날 때 캠은 어떤 운동을 하는가?

                                                                                                                                                            1. 등가속도 운동
                                                                                                                                                            2. 등속도 운동
                                                                                                                                                            3. 요동 운동
                                                                                                                                                            4. 단련 운동
                                                                                                                                                            (정답률: 알수없음)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 다음 중 왕복 이종 슬라이더 기구의 대표적인 것으로 경사각이 90° 로 만들어져 소형냉장고 등의 냉매 압축기로 쓰이는 것은?

                                                                                                                                                              1. 진자 펌프(pendulum pump)
                                                                                                                                                              2. 타원 컴퍼스(elliptic trammels)
                                                                                                                                                              3. 스코치 요크(scotch yoke)
                                                                                                                                                              4. 올덤 커플링(oldham’s coulpling)
                                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 4절 크랭크 체인을 이용함으로써 작은 힘을 작용시켜 큰 힘을 내게 하는 것은?

                                                                                                                                                                1. 크로스 슬라이더
                                                                                                                                                                2. 배력 장치
                                                                                                                                                                3. 쌍 레버 기구
                                                                                                                                                                4. 래칫 휠
                                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
