공유압기능사 (2015-10-10 기출문제)
목록

1과목: 임의구분

1. 압력제어 밸브에서 상시 열림 기호는?

(정답률: 88%)
    profile_image
    1

    2. 유량비례분류 밸브의 분류 비율은 일반적으로 어떤 범위에서 사용하는가?

    1. 1 : 1~36 : 1
    2. 1 : 1~27 : 1
    3. 1 : 1~18 : 1
    4. 1 : 1~9 : 1
    (정답률: 78%)
      profile_image
      1

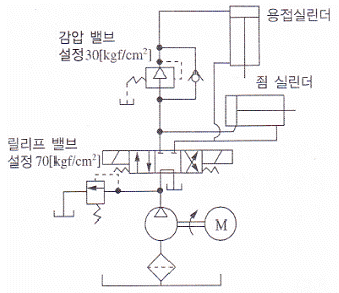

      3. 그림의 회로도에서 죔 실린더의 전진 시 최대 작용압력은 몇 [kgf/cm2] 인가?

      1. 30
      2. 40
      3. 70
      4. 110
      (정답률: 79%)
        profile_image
        1

        4. 그림의 실린더는 피스톤 단면적(A)이 20[cm2], 행정거리(s) 는 10[cm]이다. 이 실린더가 전진행정을 1분 동안에 마치려면 필요한 공급유량은 약 몇 [cm3/sec] 인가?

        1. 1.1
        2. 2.2
        3. 3.3
        4. 4.4
        (정답률: 60%)
          profile_image
          1

          5. 미리 정한 복수의 입력신호조건을 동시에 만족하였을 경우에만 출력에 신호가 나오는 공압회로는?

          1. AND 회로
          2. OR 회로
          3. NOR 회로
          4. NOT 회로
          (정답률: 88%)
            profile_image
            1

            6. 공기압 장치의 배열 순서로 옳은 것은?

            1. 공기압축기→공기탱크→에어드라이어→공기압조정유닛
            2. 공기압축기→에어드라이어→공기압조정유닛→공기탱크
            3. 공기압축기→공기압조정유닛→에어드라이어→공기탱크
            4. 에어드라이어→공기탱크→공기압조정유닛→공기압축기
            (정답률: 67%)
              profile_image
              1

              7. 자동화 라인에 사용하는 공기압력 게이지가 0.5[MPa]을 나타내고 있다. 이때 사용되고 있는 공압동력장치는?

              1. 팬
              2. 압축기
              3. 송풍기
              4. 공기 여과기
              (정답률: 61%)
                profile_image
                1

                8. 유압 실린더의 조립형식에 의한 분류에 속하지 않는 것은?

                1. 일체형 방식
                2. 슬라이딩 방식
                3. 플랜지 방식
                4. 볼트 삽입 방식
                (정답률: 49%)
                  profile_image
                  1

                  9. 방향제어 밸브의 연결구 표시 중 공급라인의 숫자 및 영문 표시(ISO 규격)는?

                  1. 1, A
                  2. 2, B
                  3. 1, P
                  4. 2, R
                  (정답률: 74%)
                    profile_image
                    1

                    10. 다음 중 유체에너지를 기계적인 에너지로 변환하는 장치는?

                    1. 유압탱크
                    2. 액추에이터
                    3. 유압펌프
                    4. 공기압축기
                    (정답률: 70%)
                      profile_image
                      1

                      11. 다음 중 요동형 액추에이터의 기호는?

                      (정답률: 71%)
                        profile_image
                        1

                        12. 유압장치에서 작동유를 통과, 차단시키거나 또는 진행 방향을 바꾸어 주는 밸브는?

                        1. 유압차단 밸브
                        2. 유량제어 밸브
                        3. 압력제어 밸브
                        4. 방향전환 밸브
                        (정답률: 81%)
                          profile_image
                          1

                          13. 공압의 특성 중 장점에 속하지 않는 것은?

                          1. 이물질에 강하다.
                          2. 인화의 위험이 없다.
                          3. 에너지 축적이 용이하다.
                          4. 압축공기의 에너지를 쉽게 얻을 수 있다.
                          (정답률: 65%)
                            profile_image
                            1

                            14. 동력에 관한 설명으로 옳은 것은?

                            1. 작용한 힘의 크기와 움직인 거리의 곱이다.
                            2. 작용한 힘의 크기와 움직이는 속도의 곱이다.
                            3. 작용한 압력의 크기와 움직인 거리의 곱이다.
                            4. 작용한 압력의 크기와 움직이는 속도의 곱이다.
                            (정답률: 58%)
                              profile_image
                              1

                              15. 그림과 같은 유압회로에서 실린더의 속도를 조절하는 방법으로 가장 적절한 것은?

                              1. 가변형 펌프의 사용
                              2. 유량제어 밸브의 사용
                              3. 전동기의 회전수 조절
                              4. 차동 피스톤 펌프의 사용
                              (정답률: 85%)
                                profile_image
                                1

                                16. 속도에너지를 이용하여 피스톤을 고속으로 움직이게 하는 공압 실린더는?

                                1. 탠덤형 공압 실린더
                                2. 다위치형 공압 실린더
                                3. 텔레스코프형 공압 실린더
                                4. 임팩트 실린더형 공압 실린더
                                (정답률: 65%)
                                  profile_image
                                  1

                                  17. 다음 중 작동유의 열화 판정법으로 적절한 것은?

                                  1. 성상 시험법
                                  2. 초음파 진단법
                                  3. 레이저 진단법
                                  4. 플라즈마 진단법
                                  (정답률: 57%)
                                    profile_image
                                    1

                                    18. 위치 검출용 스위치의 부착 시 주의사항에 관한 설명으로 옳지 않은 것은?

                                    1. 스위치 부하의 설계 선정 시 부하의 과도적인 전기 특성에 주의한다.
                                    2. 전기 용접기 등의 부근에는 강한 자계가 형성되므로 거리를 두거나 차폐를 실시한다.
                                    3. 직렬접속은 몇 개라도 접속이 가능하지만 스위치의 누설전류가 접속 수만큼 커지므로 주의한다.
                                    4. 실린더 스위치는 전기 접점이므로 직접 정격 전압을 가하면 단락되어 스위치나 전기회로를 파손시킨다.
                                    (정답률: 60%)
                                      profile_image
                                      1

                                      19. 다음 중 유압을 발생시키는 부분은?

                                      1. 안전 밸브
                                      2. 제어 밸브
                                      3. 유압 모터
                                      4. 유압 펌프
                                      (정답률: 76%)
                                        profile_image
                                        1

                                        20. 압축공기의 저장탱크를 구성하는 기기가 아닌 것은?

                                        1. 압력계
                                        2. 차단 밸브
                                        3. 유량계
                                        4. 압력 스위치
                                        (정답률: 73%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 순수 공압 제어회로의 설계에서 신호의 트러블(신호 중복에 의한 장애)을 제거하는 방법 중 메모리 밸브를 이용한 공기 분배방식은?

                                          1. 3/2-Way 밸브의 사용 방식
                                          2. 시간지연 밸브의 사용 방식
                                          3. 캐스케이드 체인 사용 방식
                                          4. 방향성 리밋 스위치의 사용 방식
                                          (정답률: 51%)
                                            profile_image
                                            1

                                            22. 공기 마이크로미터 등의 정밀용에 사용되는 공기 여과기의 여과 엘리먼트 틈새 범위로 옳은 것은?

                                            1. 5[µm] 이하
                                            2. 5~10[µm]
                                            3. 10~40[µm]
                                            4. 40~70[µm]
                                            (정답률: 57%)
                                              profile_image
                                              1

                                              23. 무부하 회로의 장점이 아닌 것은?

                                              1. 유온의 상승효과
                                              2. 펌프의 수명연장
                                              3. 유압유의 노화 방지
                                              4. 펌프의 구동력 절약
                                              (정답률: 75%)
                                                profile_image
                                                1

                                                24. 유압을 측정했더니 압력계의 지침이 50[kgf/cm2]일 때 절대압력은 약 몇 [kgf/cm2]인가?

                                                1. 35
                                                2. 40
                                                3. 51
                                                4. 61
                                                (정답률: 73%)
                                                  profile_image
                                                  1

                                                  25. 베르누이의 정리에서 에너지 보존의 법칙에 따라 유체가 가지고 있는 에너지가 아닌 것은?

                                                  1. 위치에너지
                                                  2. 마찰에너지
                                                  3. 운동에너지
                                                  4. 압력에너지
                                                  (정답률: 74%)
                                                    profile_image
                                                    1

                                                    26. 실린더의 동작시간을 결정하는 요인이 아닌 것은?

                                                    1. 검출 센서의 종류
                                                    2. 실린더의 피스톤에 가해지는 부하
                                                    3. 실린더 흡기측에 압력을 공급하는 능력
                                                    4. 실린더 배기측의 압력을 배기하는 능력
                                                    (정답률: 69%)
                                                      profile_image
                                                      1

                                                      27. 증압기에 관한 설명으로 옳지 않은 것은?

                                                      1. 입구측 압력은 공압을, 출구측 압력은 유압으로 변환하여 증압한다.
                                                      2. 직압식 증압기는 공압 실린더부와 유압 실린더부가 있고 이들 내부에 중압로드가 있다.
                                                      3. 예압식 증압기는 직압식과 구조가 유사하며, 공유압 변환기가 오일탱크 전단에 설치되어 있다.
                                                      4. 증압기는 일반적으로 중압비 10~25 정도의 것이 많으며 공기압 0.5[MPa]일 때 발생하는 유압은 5~12.5[MPa] 정도이다.
                                                      (정답률: 43%)
                                                        profile_image
                                                        1

                                                        28. 다음의 오염물질 중 밸브 몸체에 고착, 씰(Seal) 불량, 누적에 의한 화재 및 폭발, 오염 등의 원인이 되는 이물질은?

                                                        1. 녹
                                                        2. 유분
                                                        3. 수분
                                                        4. 카본
                                                        (정답률: 64%)
                                                          profile_image
                                                          1

                                                          29. 입력라인용 필터의 막힘과 이로 인한 엘리먼트의 파손을 방지할 목적으로 라인필터에 부착하는 밸브는?

                                                          1. 귀환 밸브
                                                          2. 릴리프 밸브
                                                          3. 체크 밸브
                                                          4. 어큐뮬레이터
                                                          (정답률: 44%)
                                                            profile_image
                                                            1

                                                            30. 실린더의 귀환행정 시 일을 하지 않을 경우 귀환속도를 빠르게 하여 시간을 단축시킬 필요가 있을 때 사용하는 밸브는?

                                                            1. 2압 밸브
                                                            2. 셔틀 밸브
                                                            3. 체크 밸브
                                                            4. 급속배기 밸브
                                                            (정답률: 84%)
                                                              profile_image
                                                              1

                                                              31. 그림에서 X로 표시되는 기기는 무엇을 측정하는 것인가?

                                                              1. 교류전압
                                                              2. 교류전류
                                                              3. 직류전압
                                                              4. 직류전류
                                                              (정답률: 63%)
                                                                profile_image
                                                                1

                                                                32. 빌딩, 아파트 물탱크(수조)의 수위를 검출하는 스위치는?

                                                                1. 포토 스위치
                                                                2. 한계 스위치
                                                                3. 근접 스위치
                                                                4. 플로트 계전기
                                                                (정답률: 65%)
                                                                  profile_image
                                                                  1

                                                                  33. 전력을 바르게 표현한 것은?

                                                                  1. 전압×저항
                                                                  2. 저항/전류
                                                                  3. 전압×전류
                                                                  4. 전압/저항
                                                                  (정답률: 76%)
                                                                    profile_image
                                                                    1

                                                                    34. 구동회로에 가해지는 펄스 수에 비례한 회전각도 만큼 회전시키는 특수 전동기는?

                                                                    1. 분권 전동기
                                                                    2. 직권 전동기
                                                                    3. 타여자 전동기
                                                                    4. 직류 스테핑 전동기
                                                                    (정답률: 58%)
                                                                      profile_image
                                                                      1

                                                                      35. 자석 부근에 못을 놓으면 못도 자석이 되어 자성을 가지게되는데 이러한 현상을 무엇이라고 하는가?

                                                                      1. 절연
                                                                      2. 자화
                                                                      3. 자극
                                                                      4. 전자력
                                                                      (정답률: 79%)
                                                                        profile_image
                                                                        1

                                                                        36. RL 병렬 회로에 100∠0°[V]의 전압이 가해질 경우에 흐르는 전체 전류(I)은 몇 [A]인가? (단, R=100[Ω], ωL=100[Ω] 이다.)

                                                                        1. 1
                                                                        2. 2
                                                                        3. √2
                                                                        4. 100
                                                                        (정답률: 53%)
                                                                          profile_image
                                                                          1

                                                                          37. 금속 및 전해질 용액과 같이 전기가 잘 흐르는 물질을 무엇이라 하는가?

                                                                          1. 도체
                                                                          2. 저항
                                                                          3. 절연체
                                                                          4. 반도체
                                                                          (정답률: 86%)
                                                                            profile_image
                                                                            1

                                                                            38. 시퀀스 제어계의 구성 요소에서 검출부, 명령처리부, 조작부, 표시경보부를 총칭하여 무엇이라 하는가?

                                                                            1. 제어부
                                                                            2. 제어대상
                                                                            3. 조절기
                                                                            4. 제어명령
                                                                            (정답률: 80%)
                                                                              profile_image
                                                                              1

                                                                              39. 인파 교류 파형에서 주기 T[s], 주파수 f[Hz]와 각 속도 w[rad/s] 사이의 관계식을 바르게 표기한 것은?

                                                                              1. ω=2πf
                                                                              2. ω=2πT
                                                                              (정답률: 61%)
                                                                                profile_image
                                                                                1

                                                                                40. 발전기의 배전반에 달려 있는 계전기 중 대전류가 흐를 경우 회로의 기기를 보호하기 위한 장치는 무엇인가?

                                                                                1. 과전압 계전기
                                                                                2. 과전력 계전기
                                                                                3. 과속도 계전기
                                                                                4. 과전류 계전기
                                                                                (정답률: 81%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 전압계 사용법 중 틀린 것은?

                                                                                  1. 전압의 크기를 측정할 시 사용된다.
                                                                                  2. 교류 전압 측정 시에는 극성에 유의한다.
                                                                                  3. 전압계는 회로의 두 단자에 병렬로 연결한다.
                                                                                  4. 교류 전압을 측정할 시에는 교류 전압계를 사용한다.
                                                                                  (정답률: 59%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. b 접점(Break Contact)에 대한 설명으로 옳은 것은?

                                                                                    1. 간접 조작에 의해 열리거나 닫히는 접점
                                                                                    2. 전환 접점으로 a 접점과 b 접점을 공유한 접점
                                                                                    3. 항상 열려 있다가 외부의 힘에 의하여 닫히는 접점
                                                                                    4. 항상 닫혀 있다가 외부의 힘에 의하여 열리는 접점
                                                                                    (정답률: 77%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 반도체 소자는 작은 신호를 증폭하여 큰 신호를 만들거나 신호의 모양을 바꾸는데 사용되어 왔으며, 기술의 발전에 따라 전압과 전류의 용량을 크게 만들 수 있게 되었다. 다음 중 반도체에 관한 설명으로 옳지 않은 것은?

                                                                                      1. 저항률이 10-4[Ωㆍm] 이하를 말한다.
                                                                                      2. P형 반도체는 정공, 즉 (+)성분이 남는다.
                                                                                      3. 다이오드는 P형과 N형 반도체를 접합한 것이다.
                                                                                      4. 대표적인 반도체 소자는 다이오드, 트랜지스터 FET 등이 있다.
                                                                                      (정답률: 60%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 직류기를 구성하는 주요 부분이 아닌 것은?

                                                                                        1. 계자
                                                                                        2. 필터
                                                                                        3. 정류자
                                                                                        4. 전기자
                                                                                        (정답률: 76%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 3상 교류의 △결선에서 상전압과 선간접압의 크기 관계를 바르게 표시한 것은?

                                                                                          1. 상전압＜선간전압
                                                                                          2. 상전압＞선간전압
                                                                                          3. 상전압=선간전압
                                                                                          4. 상전압≤선간전압
                                                                                          (정답률: 66%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 구의 반지름을 나타내는 치수 보조 기호는?

                                                                                            1. Sø
                                                                                            2. R
                                                                                            3. ø
                                                                                            4. SR
                                                                                            (정답률: 75%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 판금 제품을 만드는 데 필요한 도면으로 입체의 표면을 한 평면 위에 펼쳐서 그리는 도면은?

                                                                                              1. 회전 평면도
                                                                                              2. 전개도
                                                                                              3. 보조 투상도
                                                                                              4. 사투상도
                                                                                              (정답률: 73%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. A : B로 척도를 표시할 때 A : B의 설명으로 옳은 것은? (순서대로 A : B)

                                                                                                1. 도면에서의 길이 : 대상물의 실제 길이
                                                                                                2. 도면에서의 치수값 : 대상물의 실제 길이
                                                                                                3. 대상물의 실제 길이 : 도면에서의 길이
                                                                                                4. 대상물의 크기 : 도면의 크기
                                                                                                (정답률: 65%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 설명용 도면으로 사용되는 캐비닛도를 그릴 때 사용하는 투상법으로 옳은 것은?

                                                                                                  1. 정투상
                                                                                                  2. 등각투상
                                                                                                  3. 사투상
                                                                                                  4. 투시투상
                                                                                                  (정답률: 46%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 그림과 같은 입체도에서 화살표 방향을 정면으로 할 때 좌측면도로 옳은 것은? (단, 정면도에서 좌우 대칭이다.)

                                                                                                    (정답률: 77%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 일반 구조용 압연강재의 KS 기호는?

                                                                                                      1. SPCG
                                                                                                      2. SPHC
                                                                                                      3. SS400
                                                                                                      4. STS304
                                                                                                      (정답률: 66%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 기계제도에서 가는 실선으로 나타내는 선은?

                                                                                                        1. 외형선
                                                                                                        2. 피치선
                                                                                                        3. 가상선
                                                                                                        4. 파단선
                                                                                                        (정답률: 49%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 강도와 기밀을 필요로 하는 압력용기에 쓰이는 리벳은?

                                                                                                          1. 접시머리 리벳
                                                                                                          2. 둥근머리 리벳
                                                                                                          3. 납작머리 리벳
                                                                                                          4. 얇은 납작머리 리벳
                                                                                                          (정답률: 59%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 가장 큰 회전력을 전달할 수 있는 것은?

                                                                                                            1. 안장 키
                                                                                                            2. 평 키
                                                                                                            3. 묻힘 키
                                                                                                            4. 스플라인
                                                                                                            (정답률: 63%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 양끝을 고정한 단면적 2[cm2]인 사각봉이 온도 -10[℃]에서 가열되어 50[℃]가 되었을 때, 재료에 발생하는 열응력은? (단, 사각봉의 탄성계수는 21[GPa], 선팽창계수는 12×10-6[/℃] 이다.)

                                                                                                              1. 15.1[MPa]
                                                                                                              2. 25.2[MPa]
                                                                                                              3. 29.9[MPa]
                                                                                                              4. 35.8[MPa]
                                                                                                              (정답률: 27%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 중 V벨트의 단면 형상에서 단면이 가장 큰 벨트는?

                                                                                                                1. A
                                                                                                                2. C
                                                                                                                3. E
                                                                                                                4. M
                                                                                                                (정답률: 67%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사용되는 볼트는?

                                                                                                                  1. 탭 볼트
                                                                                                                  2. T홈 볼트
                                                                                                                  3. 아이 볼트
                                                                                                                  4. 스테이 볼트
                                                                                                                  (정답률: 65%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 표준기어의 피치점에서 이끝까지의 반지름 방향으로 측정한 거리는?

                                                                                                                    1. 이뿌리 높이
                                                                                                                    2. 이끝 높이
                                                                                                                    3. 이끝 원
                                                                                                                    4. 이끝 틈새
                                                                                                                    (정답률: 63%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 풀리의 지름 200[mm], 회전수 900[rpm]인 평벨트 풀리가 있다. 벨트의 속도는 약 몇 [m/s]인가?

                                                                                                                      1. 9.42
                                                                                                                      2. 10.42
                                                                                                                      3. 11.42
                                                                                                                      4. 12.42
                                                                                                                      (정답률: 36%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 나사에서 리드(L), 피치(P), 나사 줄 수(n)와의 관계식으로 옳은 것은?

                                                                                                                        1. L=P
                                                                                                                        2. L=2P
                                                                                                                        3. L=nP
                                                                                                                        4. L=m
                                                                                                                        (정답률: 79%)
                                                                                                                          profile_image
                                                                                                                          1
