공유압기능사 (2015-07-19 기출문제)
목록

1과목: 임의구분

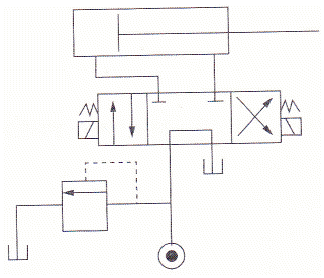

1. 그림과 같은 유압회로의 명칭은?

  1. 감속 회로
  2. 차동 회로
  3. 로킹 회로
  4. 정토크 구동 회로
(정답률: 76%)
    profile_image
    1

    2. 다음 중 실린더의 속도를 제어할 수 있는 기능을 가진 밸브는?

    1. AND 밸브
    2. 3/2-Way 밸브
    3. 압력 시퀀스 밸브
    4. 일방향 유량제어 밸브
    (정답률: 80%)
      profile_image
      1

      3. 공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?

      1. 열원의 가까이에서 사용하지 않는다.
      2. 공유압 변환기는 수평 방향으로 설치한다.
      3. 에어 하이드로 실린더보다 높은 위치에 설치한다.
      4. 작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉을 철저히 한다.
      (정답률: 79%)
        profile_image
        1

        4. 공압 실린더를 순차적으로 작동시키기 위해서 사용되는 밸브의 명칭은 무엇인가?

        1. 시퀀스 밸브
        2. 무부하 밸브
        3. 압력 스위치
        4. 교밸브
        (정답률: 92%)
          profile_image
          1

          5. 자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 사용되는 스위치는?

          1. 압력 스위치
          2. 전기 리드 스위치
          3. 광전 스위치
          4. 전기 리밋 스위치
          (정답률: 64%)
            profile_image
            1

            6. 공압 밸브에 부착되어 있는 소음기의 역할에 관한 설명으로 옳은 것은?

            1. 배기속도를 빠르게 한다.
            2. 공압 작동부의 출력이 커진다.
            3. 공압 기기의 에너지 효율이 좋아진다.
            4. 압축공기 흐름에 저항이 부여되고 배압이 생긴다.
            (정답률: 66%)
              profile_image
              1

              7. 연속적으로 공기를 빼내는 공기 구멍을 나타내는 기호는?

              (정답률: 80%)
                profile_image
                1

                8. 공기 청정화 장치로 이용되는 공기 필터에 관한 설명으로 적합하지 않은 것은?

                1. 압축공기에 포함된 이물질을 제거하여 문제가 발생하지 않도록 사용한다.
                2. 압축공기는 필터를 통과하면서 응축된 물과 오물을 제거하는 역할을 한다.
                3. 투명의 수지로 되어 있는 필터통은 가정용 중성세제로 세척하여 사용하여야 한다.
                4. 필터에 의하여 걸러진 응축물은 필터통에 꽉 채워져 있어야 추가적인 이물질 공급이 차단되어 효율적이다.
                (정답률: 78%)
                  profile_image
                  1

                  9. 유압 탱크의 구비 조건이 아닌 것은?

                  1. 필요한 기름의 양을 저장할 수 있을 것
                  2. 복귀관 측과 흡입관 측 사이에 격판을 설치할 것
                  3. 펌프의 출구 측에 스트레이너가 설치되어 있을 것
                  4. 적당한 크기의 주유구와 배유구가 설치되어 있을 것
                  (정답률: 66%)
                    profile_image
                    1

                    10. 공압 실린더나 공압 탱크의 공기를 급속히 방출할 필요가 있을 때 또는 공압 실린더 속도를 증가시킬 필요가 있을때 사용되는 밸브로 가장 적당한 것은?

                    1. 2압 밸브
                    2. 셔틀 밸브
                    3. 체크 밸브
                    4. 급속 배기 밸브
                    (정답률: 90%)
                      profile_image
                      1

                      11. 접속된 관로를 나타내는 기호는?

                      (정답률: 86%)
                        profile_image
                        1

                        12. 루브리케이터(Lubricator)에 사용되는 적정한 윤활유는?

                        1. 기계유 1종(ISO VG 32)
                        2. 터빈유 1종, 2종(ISO VG 32)
                        3. 그리스유 3종, 4종(ISO VG 32)
                        4. 스핀들유 3종, 4종(ISO VG 32)
                        (정답률: 62%)
                          profile_image
                          1

                          13. 유압펌프의 성능을 표현하는 것으로 단위시간당 에너지를 의미하는 것은?

                          1. 동력
                          2. 전력
                          3. 항력
                          4. 추력
                          (정답률: 81%)
                            profile_image
                            1

                            14. 회로설계 시 주의하여야 할 부하 중 과주성 부하에 관한 설명으로 옳지 않은 것은?

                            1. 음의 부하이다.
                            2. 저항성 부하이다.
                            3. 운동량을 증가시킨다.
                            4. 액추에이터의 운동방향과 동일하게 작용한다.
                            (정답률: 46%)
                              profile_image
                              1

                              15. 전기제어의 동작 상태에 관한 설명으로 옳지 않은 것은?

                              1. 기기의 미소 시간 동작을 위해 조작 동작되는 것을 조깅이라 한다.
                              2. 계전기 코일에 전류를 흘려 자화 성질을 얻게 하는 것을 여자라 한다.
                              3. 계전기 코일에 전류를 차단하여 자화 성질을 잃게 하는 것을 소자라 한다.
                              4. 계전기가 소자된 후에도 동작기능이 유효하게 하는 것을 인터록이라 한다.
                              (정답률: 72%)
                                profile_image
                                1

                                16. 액추에이터의 공급 쪽 관로 내의 흐름을 제어함으로써 속도를 제어하는 그림과 같은 회로는 무슨 방식인가?

                                1. 미터 인
                                2. 미터 아웃
                                3. 블리드 온
                                4. 블리드 오프
                                (정답률: 69%)
                                  profile_image
                                  1

                                  17. 다음 중 공압 모터의 장점인 것은?

                                  1. 배기음이 작다.
                                  2. 에너지 변환 효율이 높다.
                                  3. 폭발의 위험성이 거의 없다.
                                  4. 공기의 압축성에 의해 제어성이 우수하다.
                                  (정답률: 65%)
                                    profile_image
                                    1

                                    18. 유압펌프의 동력을 산출하는 방법으로 옳은 것은?

                                    1. 힘×거리
                                    2. 압력×유량
                                    3. 질량×가속도
                                    4. 압력×수압면적
                                    (정답률: 75%)
                                      profile_image
                                      1

                                      19. 유압실린더가 중력으로 인하여 제어속도 이상 낙하하는 것을 방지하는 밸브는?

                                      1. 감압 밸브
                                      2. 시퀀스 밸브
                                      3. 무부하 밸브
                                      4. 카운터밸런스 밸브
                                      (정답률: 62%)
                                        profile_image
                                        1

                                        20. 실린더 로드의 지름을 크게 하여 부하에 대한 위험을 줄인 실린더는?

                                        1. 램형 실린더
                                        2. 탠덤 실린더
                                        3. 다위치 실린더
                                        4. 텔레스코프 실린더
                                        (정답률: 52%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 일의 3요소에 해당되지 않는 것은?

                                          1. 크기
                                          2. 속도
                                          3. 형상
                                          4. 방향
                                          (정답률: 86%)
                                            profile_image
                                            1

                                            22. 유압 제어 밸브 중 회로압이 설정압을 넘으면 막이 유체 압에 의해 파열되어 압유를 탱크로 귀환시키고 동시에 압력상승을 막아 기기를 보호하는 역할을 하는 기기는?

                                            1. 유체 퓨즈
                                            2. 압력 스위치
                                            3. 감압 밸브
                                            4. 릴리프 밸브
                                            (정답률: 76%)
                                              profile_image
                                              1

                                              23. 그림과 같은 회로도를 무엇이라고 하는가?

                                              1. 인터록 회로
                                              2. 플립플롭 회로
                                              3. ON 우선 자기유지 회로
                                              4. OFF 우선 자기유지 회로
                                              (정답률: 65%)
                                                profile_image
                                                1

                                                24. 압력의 크기에 의해 제어되거나 압력에 큰 영향을 미치는 것은?

                                                1. 솔레노이드 밸브
                                                2. 방향 제어 밸브
                                                3. 압력 제어 밸브
                                                4. 유량 제어 밸브
                                                (정답률: 83%)
                                                  profile_image
                                                  1

                                                  25. 피스톤 로드의 중심선에 대하여 직각을 이루는 실린더의 양측으로 뻗은 1쌍의 원통 모양의 피벗으로 지지된 공압 실린더의 지지형식을 무엇이라 하는가?

                                                  1. 풋형
                                                  2. 클래비스형
                                                  3. 용접형
                                                  4. 트러니언형
                                                  (정답률: 57%)
                                                    profile_image
                                                    1

                                                    26. 다음과 같은 회로의 명칭은?

                                                    1. 로크 회로
                                                    2. 무부하 회로
                                                    3. 동조 회로
                                                    4. 카운터밸런스 회로
                                                    (정답률: 57%)
                                                      profile_image
                                                      1

                                                      27. 다음 중 공기압 발생장치에 해당되지 않는 장치는?

                                                      1. 송풍기
                                                      2. 진공펌프
                                                      3. 압축기
                                                      4. 공압모터
                                                      (정답률: 37%)
                                                        profile_image
                                                        1

                                                        28. 유압 실린더나 유압 모터의 작동 방향을 바꾸는 데 사용되는 것으로 회로 내의 유체 흐름의 통로를 조정하는 것은?

                                                        1. 체크 밸브
                                                        2. 유량 제어 밸브
                                                        3. 압력 제어 밸브
                                                        4. 방향 제어 밸브
                                                        (정답률: 78%)
                                                          profile_image
                                                          1

                                                          29. 공압 장치의 특징으로 옳지 않은 것은?

                                                          1. 사용 에너지를 쉽게 구할 수 있다.
                                                          2. 압축성 에너지이므로 위치 제어성이 좋다.
                                                          3. 힘의 증폭이 용이하고 속도조절이 간단하다.
                                                          4. 동력의 전달이 간단하며 먼 거리 이송이 쉽다.
                                                          (정답률: 61%)
                                                            profile_image
                                                            1

                                                            30. 공압 시스템의 사이징 설계조건으로 볼 수 없는 것은?

                                                            1. 반복 횟수
                                                            2. 부하의 형상
                                                            3. 부하의 중량
                                                            4. 실린더의 행정거리
                                                            (정답률: 62%)
                                                              profile_image
                                                              1

                                                              31. 백열전구를 스위치로 점등과 소등을 하는 것은 무슨 제어라고 하는가?

                                                              1. 자동제어
                                                              2. 정성적 제어
                                                              3. 되먹임 제어
                                                              4. 정량적 제어
                                                              (정답률: 73%)
                                                                profile_image
                                                                1

                                                                32. 전류를 측정하는 기본 단위의 표현이 틀린 것은?

                                                                1. 나노암페어 : [pA]
                                                                2. 밀리암페어 : [mA]
                                                                3. 킬로암페어 : [kA]
                                                                4. 마이크로암페어 : [µA]
                                                                (정답률: 84%)
                                                                  profile_image
                                                                  1

                                                                  33. 직류 분권전동기의 속도제어방법이 아닌 것은?

                                                                  1. 계자 제어
                                                                  2. 저항 제어
                                                                  3. 전압 제어
                                                                  4. 주파수 제어
                                                                  (정답률: 70%)
                                                                    profile_image
                                                                    1

                                                                    34. 정전용량(C)만의 교류 회로에서 용량 리액턴스에 관한 설명으로 옳은 것은?

                                                                    1. 기호는 XG, 단위는 [H]를 사용한다.
                                                                    2. 정전용량(C)에 각속도 ω를 곱한 값이다.
                                                                    3. 정전용량(C)에 각속도 ω로 나눈 값이다.
                                                                    4. 정전용량(C)에 각속도 ω를 곱한 값의 역수이다.
                                                                    (정답률: 56%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 회로는 어떠한 회로를 나타낸 것인가?

                                                                      1. On 회로
                                                                      2. Off 회로
                                                                      3. C 접점회로
                                                                      4. 인터록 회로
                                                                      (정답률: 61%)
                                                                        profile_image
                                                                        1

                                                                        36. 직류 전동기가 기동하지 않을 때, 고장의 원인으로 보기에 가장 거리가 먼 것은?

                                                                        1. 과부하
                                                                        2. 제어기의 양호
                                                                        3. 퓨즈의 용단
                                                                        4. 계자권선의 단선
                                                                        (정답률: 77%)
                                                                          profile_image
                                                                          1

                                                                          37. 기계설비조정을 위하여 순간적으로 전동기를 시동ㆍ정지시킬 때 이용하는 회로는?

                                                                          1. 정역운전
                                                                          2. 리액터 가동
                                                                          3. 현장ㆍ원격제어
                                                                          4. 촌동운전(미동, Jog)
                                                                          (정답률: 57%)
                                                                            profile_image
                                                                            1

                                                                            38. 교류 고전압 측정에 주로 사용되는 것은?

                                                                            1. 진동 검류계
                                                                            2. 계기용 변압기(PT)
                                                                            3. 켈빈 더블 브리지
                                                                            4. 계기용 변류기(CT)
                                                                            (정답률: 63%)
                                                                              profile_image
                                                                              1

                                                                              39. 평형 3상 Y 결선의 상전압(VP)와 선간전압(VI)과의 관계는?

                                                                              1. VP=VI
                                                                              2. VP=√3VI
                                                                              3. VP=3VI
                                                                              (정답률: 48%)
                                                                                profile_image
                                                                                1

                                                                                40. 전선에 흐르는 전류에 의한 자기장의 방향을 결정하는 것은 무슨 법칙인가?

                                                                                1. 렌츠의 법칙
                                                                                2. 플레밍의 왼손 법칙
                                                                                3. 플레밍의 오른손 법칙
                                                                                4. 앙페르의 오른나사 법칙
                                                                                (정답률: 73%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 어떤 전기 회로에 2초 동안 10[C]의 전하가 이동하였다면 전류는 몇 [A]인가?

                                                                                  1. 0.2
                                                                                  2. 2.5
                                                                                  3. 5
                                                                                  4. 20
                                                                                  (정답률: 67%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 그림과 같은 기호의 스위치 명칭은?

                                                                                    1. 광전 스위치
                                                                                    2. 터치 스위치
                                                                                    3. 리밋 스위치
                                                                                    4. 레벨 스위치
                                                                                    (정답률: 76%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 최대값이 E[V]인 정현파 교류전압의 실횻값은 몇[V]인가?

                                                                                      2. √2E
                                                                                      4. 2E
                                                                                      (정답률: 60%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 교류회로에서 위상을 고려하지 않고 단순히 전압과 전류의 실효값을 곱한 값을 무엇이라고 하는가?

                                                                                        1. 임피던스
                                                                                        2. 피상 전력
                                                                                        3. 무효 전력
                                                                                        4. 유효 전력
                                                                                        (정답률: 53%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 다음 중 직류기의 구성 요소가 아닌 것은?

                                                                                          1. 계자
                                                                                          2. 정류자
                                                                                          3. 콘덴서
                                                                                          4. 전기자
                                                                                          (정답률: 73%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 관용 테이퍼 나사 중 테이퍼 수나사를 나타내는 표시 기호로 옳은 것은?

                                                                                            1. G
                                                                                            2. R
                                                                                            3. Rc
                                                                                            4. Rp
                                                                                            (정답률: 55%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 도면에 표제란과 부품란이 있을 때, 부품란에 기입할 사항으로 가장 거리가 먼 것은?

                                                                                              1. 제도 일자
                                                                                              2. 부품명
                                                                                              3. 재질
                                                                                              4. 부품번호
                                                                                              (정답률: 66%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 그림과 같은 용접기호에서 “40”의 의미를 바르게 설명한 것은?

                                                                                                1. 용접부 길이
                                                                                                2. 용접부 수
                                                                                                3. 인접한 용접부의 간격
                                                                                                4. 용입의 바닥까지의 최소거리
                                                                                                (정답률: 68%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 도면에서 판의 두께를 표시하는 방법을 정해 놓고 있다. 두께 3[mm]의 표현방법으로 옳은 것은?

                                                                                                  1. P3
                                                                                                  2. C3
                                                                                                  3. t3
                                                                                                  4. □3
                                                                                                  (정답률: 74%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 그림과 같은 입체도를 제3각법으로 투상한 도면으로 가장 적합한 것은?

                                                                                                    (정답률: 71%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 물체의 구멍, 흠 등 특정 부분만의 모양을 도시하는 것으로 그림과 같이 그려진 투상도의 명칭은?

                                                                                                      1. 회전 투상도
                                                                                                      2. 보조 투상도
                                                                                                      3. 부분 확대도
                                                                                                      4. 국부 투상도
                                                                                                      (정답률: 77%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 곡면과 곡면, 또는 곡면과 평면 등과 같이 두 입체가 만나서 생기는 경계선을 나타내는 용어로 가장 적합한 것은?

                                                                                                        1. 전개선
                                                                                                        2. 상관선
                                                                                                        3. 현도선
                                                                                                        4. 입체선
                                                                                                        (정답률: 55%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 제동장치 중 회전하는 브레이크 드럼을 브레이크 블록으로 누르게 한 것은?

                                                                                                          1. 밴드 브레이크
                                                                                                          2. 원판 브레이크
                                                                                                          3. 블록 브레이크
                                                                                                          4. 원추 브레이크
                                                                                                          (정답률: 76%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 저널 베어링에서 저널의 지름이 30[mm], 길이가40[mm], 베어링의 하중이 2,400[N]일 때, 베어링의 압력은 몇 [MPa]인가?

                                                                                                            1. 1
                                                                                                            2. 2
                                                                                                            3. 3
                                                                                                            4. 4
                                                                                                            (정답률: 70%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 너트 위쪽에 분할 핀을 끼워 풀리지 않도록 하는 너트는?

                                                                                                              1. 원형 너트
                                                                                                              2. 플랜지 너트
                                                                                                              3. 홈붙이 너트
                                                                                                              4. 슬리브 너트
                                                                                                              (정답률: 52%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 두 축이 나란하지도 교차하지도 않으며, 베벨기어의 축을 엇갈리게 한 것으로, 자동차의 차동기어 장치의 감속기어로 사용되는 것은?

                                                                                                                1. 베벨기어
                                                                                                                2. 웜기어
                                                                                                                3. 베벨헬리컬기어
                                                                                                                4. 하이포이드기어
                                                                                                                (정답률: 47%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 원형나사 또는 둥근나사라고도 하며, 나사산의 각(a)은 30°로 산마루와 골이 둥근 나사는?

                                                                                                                  1. 톱니나사
                                                                                                                  2. 너클나사
                                                                                                                  3. 볼나사
                                                                                                                  4. 세트 스크루
                                                                                                                  (정답률: 45%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 나사에 관한 설명으로 틀린 것은?

                                                                                                                    1. 나사에서 피치가 같으면 줄 수가 늘어나도 리드는 같다.
                                                                                                                    2. 미터계 사다리꼴 나사산의 각도는 30° 이다.
                                                                                                                    3. 나사에서 리드라 하면 나사축 1회전당 전진하는 거리를 말한다.
                                                                                                                    4. 톱니나사는 한방향으로 힘을 전달시킬 때 사용한다.
                                                                                                                    (정답률: 58%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 42,500[kgfㆍmm]의 굽힘 모멘트가 작용하는 연강축 지름은 약 몇 [mm]인가? (단, 허용 굽힘 응력은 5[kgf/mm2] 이다.)

                                                                                                                      1. 21
                                                                                                                      2. 36
                                                                                                                      3. 44
                                                                                                                      4. 92
                                                                                                                      (정답률: 43%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 한 변의 길이가 30[mm]인 정사각형 단면의 강재에 4,500[N]의 압축하중이 작용할 때 강재의 내부에 발생하는 압축응력은 몇 [N/mm2]인가?

                                                                                                                        1. 2
                                                                                                                        2. 4
                                                                                                                        3. 5
                                                                                                                        4. 10
                                                                                                                        (정답률: 66%)
                                                                                                                          profile_image
                                                                                                                          1
