컴퓨터응용가공산업기사 (2019-04-27 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 다음 중 산화알루미늄(Al2O3) 분말을 주성분으로 소결한 절삭공구 재료는?

  1. 세라믹
  2. 고속도강
  3. 다이아몬드
  4. 주조경질합금
(정답률: 76%)
    profile_image
    1

    2. 선반가공에 영향을 주는 절삭조건에 대한 설명으로 틀린 것은?

    1. 이송이 증가하면 가공변질층은 깊어진다.
    2. 절사각이 커지면 가공변질층은 깊어진다.
    3. 절삭속도가 증가하면 가공변질층은 얕아진다.
    4. 절삭온도가 상승하면 가공변질층은 깊어진다.
    (정답률: 52%)
      profile_image
      1

      3. 다음 중 대형이며 중량의 공작물을 가공하기 위한 밀링머신으로 중절삭이 가능한 것은?

      1. 나사 밀링머신(thread milling machine)
      2. 만능 밀링머신(universal milling machine)
      3. 생산형 밀링머신(production milling machine)
      4. 플레이너형 밀링머신(planer type milling machine)
      (정답률: 80%)
        profile_image
        1

        4. 원주를 단식 분할법으로 32등분하고자 할 때, 다음 준비된 ＜분할판＞을 사용하여 작업하는 방법으로 옳은 것은?

        1. 16구멍 열에서 1 회전과 4 구멍씩
        2. 20구멍 열에서 1 회전과 10 구멍씩
        3. 27구멍 열에서 1 회전과 18 구멍씩
        4. 33구멍 열에서 1 회전과 18 구멍씩
        (정답률: 64%)
          profile_image
          1

          5. 게이지 블록 중 표준용(calibration grade)으로서 측정기류의 정도검사 등에 사용되는 게이지의 등급은?

          1. 00(AA)급
          2. 0(A)급
          3. 1(B)급
          4. 2(B)급
          (정답률: 68%)
            profile_image
            1

            6. 도면에 편심량이 3mm로 주어졌다. 이때 다이얼 게이지 눈금의 면위량이 얼마로 나타나도록 편심시켜야 하는가?

            1. 3mm
            2. 4.5mm
            3. 6mm
            4. 7.5mm
            (정답률: 75%)
              profile_image
              1

              7. 드릴로 구멍 가공을 한 다음에 사용하는 공구가 아닌 것은?

              1. 리머
              2. 센터 펀치
              3. 카운터 보어
              4. 카운터 싱크
              (정답률: 84%)
                profile_image
                1

                8. 선반에서 테이퍼의 각이 크고 길이가 짧은 테이퍼를 가공하기에 가장 적합한 방법은?

                1. 백기어 사용 방법
                2. 심압대의 편위 방법
                3. 복식 공구대를 경사시키는 방법
                4. 테이퍼 절삭장치를 이용하는 방법
                (정답률: 64%)
                  profile_image
                  1

                  9. 밀링머신에 관한 안전사항으로 틀린 것은?

                  1. 장갑을 끼지 않도록 한다.
                  2. 가공 중에 손으로 가공면을 점검하지 않는다.
                  3. 칩 받이가 있기 때문에 보호안경은 필요없다.
                  4. 강력 절삭을 할 때에는 공작물을 바이스에 깊게 물린다.
                  (정답률: 87%)
                    profile_image
                    1

                    10. 다음 중 수용성 절삭유에 속하는 것은?

                    1. 유화유
                    2. 혼성유
                    3. 광유
                    4. 동식물유
                    (정답률: 62%)
                      profile_image
                      1

                      11. CNC선반에 대한 설명으로 틀린 것은?

                      1. 축은 공구대가 전후좌우의 2방향으로 이동하므로 2축을 사용한다.
                      2. 휴지(dweII)기능은 지정한 시간 동안 이송이 정지되는 기능을 의미한다.
                      3. 좌표치의 지령방식에는 절대지령과 증분지령이 있고, 한 블록에 2가지를 혼합하여 지령할 수 없다.
                      4. 테이퍼나 원호를 절삭 시, 임의의 인선 반지름을 가지는 공구의 인선 반지름에 의한 가공 경로의 오차를 CNC장치에서 자동으로 보정하는 인선 반지름 보정 기능이 있다.
                      (정답률: 70%)
                        profile_image
                        1

                        12. 연삭가공 중 가공표면의 표면 거칠기가 나빠지고 정밀도가 저하되는 떨림 현상이 나타나는 원인이 아닌 것은?

                        1. 숫돌의 평형 상태가 불량할 경우
                        2. 숫돌축이 편심되어 있을 경우
                        3. 숫돌의 결합도가 너무 작을 경우
                        4. 연삭기 자체에 진동이 있을 경우
                        (정답률: 69%)
                          profile_image
                          1

                          13. 허용할 수 있는 부품의 오차 정도를 결정한 후 각각 최대 및 최소 치수를 설정하여 부품의 치수가 그 범위 내에 드는지를 검사하는 게이지는?

                          1. 다이얼 게이지
                          2. 게이지 블록
                          3. 간극 게이지
                          4. 한계 게이지
                          (정답률: 69%)
                            profile_image
                            1

                            14. 일반적으로 니형 밀링머신의 크기 또는 호칭을 표시하는 방법으로 틀린 것은?

                            1. 콜릿 척의 크기
                            2. 테이블 작업면의 크기(길이×폭)
                            3. 테이블의 이동거리(좌우×전후×상하)
                            4. 테이블의 전ㆍ후 이송을 기준으로 한 호칭번호
                            (정답률: 68%)
                              profile_image
                              1

                              15. 탭(tap)이 부러지는 원인이 아닌 것은?

                              1. 소재보다 경도가 높은 경우
                              2. 구멍이 바르지 못하고 구부러진 경우
                              3. 탭 선단이 구멍바닥에 부딪혔을 경우
                              4. 탭의 지름에 적합한 핸들을 사용하지 않는 경우
                              (정답률: 79%)
                                profile_image
                                1

                                16. 다음 중 기어 가공의 절삭법이 아닌 것은?

                                1. 형판을 이용하는 절삭법
                                2. 다인 공구를 이용하는 절삭법
                                3. 총형 공구를 이용하는 절삭법
                                4. 창성을 이용하는 절삭법
                                (정답률: 66%)
                                  profile_image
                                  1

                                  17. 구성인선(built-up edge)이 생기는 것을 방지하기 위한 대책으로 틀린 것은?

                                  1. 절삭 속도를 높인다.
                                  2. 절삭 깊이를 깊게 한다.
                                  3. 절삭유를 충분히 공급한다.
                                  4. 공구의 윗면 경사각을 크게 한다.
                                  (정답률: 76%)
                                    profile_image
                                    1

                                    18. 고속도강 절삭공구를 사용하여 저탄소강재를 절삭할 때 가장 일반적인 구성인선(built-up edge)의 임계 속도(m/min)는?

                                    1. 50
                                    2. 120
                                    3. 150
                                    4. 170
                                    (정답률: 66%)
                                      profile_image
                                      1

                                      19. 가늘고 긴 일정한 단면 모양을 가진 공구에 많은 날을 가진 절삭 공구가 사용되며, 공작물의 홈을 빠르게 가공할 수 있어 대량생산에 적합한 가공 방법은?

                                      1. 보링(boring)
                                      2. 태핑(tapping)
                                      3. 셰이핑(shaping)
                                      4. 브로칭(broaching)
                                      (정답률: 72%)
                                        profile_image
                                        1

                                        20. 연삭균열에 관한 설명으로 틀린 것은?

                                        1. 열팽창에 의해 발생한다.
                                        2. 공석강에 가까운 탄소강에서 자주 발생한다.
                                        3. 연삭균열을 방지하기 위해서는 결합도가 연한 숫돌을 사용한다.
                                        4. 이송을 느리게 하고 연삭액을 충분히 사용하여 방지할 수 있다.
                                        (정답률: 36%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 다음 중 구리에 대한 설명과 가장 거리가 먼 것은?

                                          1. 전기 및 열의 전도성이 우수하다.
                                          2. 전연성이 좋아 가공이 용이하다.
                                          3. 건조한 공기 중에서는 산화하지 않는다.
                                          4. 광택이 없으며 귀금속적 성질이 나쁘다.
                                          (정답률: 77%)
                                            profile_image
                                            1

                                            22. 공구재료가 구비해야 할 조건으로 틀린 것은?

                                            1. 내마멸성과 강인성이 클 것
                                            2. 가열에 의한 경도 변화가 클 것
                                            3. 상온 및 고온에서 경도가 높을 것
                                            4. 열처리와 공작이 용이할 것
                                            (정답률: 80%)
                                              profile_image
                                              1

                                              23. 다음 중 철-탄소상태도에서 나타나지 않는 불변점은?

                                              1. 공정점
                                              2. 포석점
                                              3. 공석점
                                              4. 포정점
                                              (정답률: 61%)
                                                profile_image
                                                1

                                                24. 구리에 아연이 5~20% 정도 첨가되어 전연성이 좋고 색깔이 아름다워 장식용 악기 등에 사용되는 것은?

                                                1. 톰백
                                                2. 백동
                                                3. 6-4 황동
                                                4. 7-3 황동
                                                (정답률: 79%)
                                                  profile_image
                                                  1

                                                  25. 강의 표면 강화법에 대한 설명으로 틀린 것은?

                                                  1. 침탐법에는 고체침탄법, 액체침탄법, 가스침탄법 등이 있다.
                                                  2. 질화법은 강 표면에 질소를 침투시켜 경화하는 방법이다.
                                                  3. 화염경화법은 일단 담금질법에 비해 담금질 변형이 적다.
                                                  4. 세라다이징은 철강 표면에 Cr을 확산 침투시키는 방법이다.
                                                  (정답률: 67%)
                                                    profile_image
                                                    1

                                                    26. 다음 구조용 복합재료 중에서 섬유강화 금속은?

                                                    1. FPF
                                                    2. FRTP
                                                    3. FRM
                                                    4. GFRP
                                                    (정답률: 68%)
                                                      profile_image
                                                      1

                                                      27. 금속재료와 비교한 세라믹의 일반적인 특징으로 옳은 것은?

                                                      1. 인성이 크다.
                                                      2. 내충격성이 높다.
                                                      3. 내산화성이 양호하다.
                                                      4. 성형성 및 기계가공성이 좋다.
                                                      (정답률: 46%)
                                                        profile_image
                                                        1

                                                        28. 다음 중 열가소성 수지로 나열된 것은?

                                                        1. 페놀, 폴리에틸렌, 에폭시
                                                        2. 알키드 수지, 아크릴, 페놀
                                                        3. 폴리에틸렌, 염화비닐, 폴리우레탄
                                                        4. 페놀, 에폭시, 멜라민
                                                        (정답률: 62%)
                                                          profile_image
                                                          1

                                                          29. 아공석강에서 탄소함량이 증가함에 따른 기계적 성질 변화에 대한 설명으로 틀린 것은?

                                                          1. 인장강도가 증가한다.
                                                          2. 강도가 증가한다.
                                                          3. 항복강도가 증가한다.
                                                          4. 연신율이 증가한다.
                                                          (정답률: 66%)
                                                            profile_image
                                                            1

                                                            30. 다음 중 결정격자가 면심입방격자인 금속은?

                                                            1. Al
                                                            2. Cr
                                                            3. Mo
                                                            4. Zn
                                                            (정답률: 70%)
                                                              profile_image
                                                              1

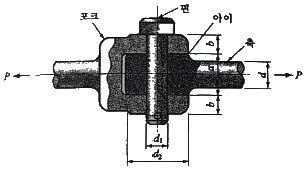

                                                              31. 너클 핀이음에서 인장하중(P) 20kN을 지지하기 위한 핀의 지름(d1)은 약 몇 mm이상이어야 하는가? (단, 핀의 전단응력은 50N/mm2이며, 전단응력만 고려한다.)

                                                              1. 10
                                                              2. 16
                                                              3. 20
                                                              4. 28
                                                              (정답률: 44%)
                                                                profile_image
                                                                1

                                                                32. 레이디얼 볼 베어링 ‘6304’에서 한계속도계수(dN, mmㆍrpm)값을 120000이라 하면, 이 베어링의 최고 사용 회전수는 약 몇 rpm인가?

                                                                1. 4500
                                                                2. 6000
                                                                3. 6500
                                                                4. 8000
                                                                (정답률: 58%)
                                                                  profile_image
                                                                  1

                                                                  33. 기계의 운동 에너지를 마찰에 따른 열에너지 등으로 변환ㆍ흡수하여 속도를 감소시키는 장치는?

                                                                  1. 기어
                                                                  2. 브레이크
                                                                  3. 베어링
                                                                  4. V-벨트
                                                                  (정답률: 80%)
                                                                    profile_image
                                                                    1

                                                                    34. 접합할 모재의 한쪽에 구멍을 뚫고, 판재의 표면까지 용접하여 다른 쪽 모재와 접합하는 용접방법은?

                                                                    1. 그루브 용접
                                                                    2. 필릿 용접
                                                                    3. 비드 용접
                                                                    4. 플러그 용접
                                                                    (정답률: 57%)
                                                                      profile_image
                                                                      1

                                                                      35. 재료의 파손이론 중 취성 재료에 잘 일치하는 것은?

                                                                      1. 최대주응력설
                                                                      2. 최대전단응력설
                                                                      3. 최대주변형률설
                                                                      4. 변형률 에너지설
                                                                      (정답률: 63%)
                                                                        profile_image
                                                                        1

                                                                        36. 다음 중 스프링의 용도와 거리가 먼 것은?

                                                                        1. 하중의 측정
                                                                        2. 진동 흡수
                                                                        3. 동력 전달
                                                                        4. 에너지 축적
                                                                        (정답률: 65%)
                                                                          profile_image
                                                                          1

                                                                          37. 축방향으로 10000N의 인장하중이 작용하는 볼트에서 골지름은 약 몇 mm 이상이어야 하는가? (단, 볼트의 허용인장응력은 48N/mm2이다.)

                                                                          1. 13.2
                                                                          2. 14.6
                                                                          3. 15.4
                                                                          4. 16.3
                                                                          (정답률: 35%)
                                                                            profile_image
                                                                            1

                                                                            38. 두 축을 주철 또는 주강제로 이루어진 2개의 반원통에 넣고 두 반원통의 양쪽을 볼트로 체결하며 조립이 용이한 커플링은?

                                                                            1. 클램프 커플링
                                                                            2. 셀러 커플링
                                                                            3. 머프 커플링
                                                                            4. 플랜지 커플링
                                                                            (정답률: 49%)
                                                                              profile_image
                                                                              1

                                                                              39. 원주속도 5m/s로 2.2kW의 동력을 전달하는 평벨트 전동장치에서 긴장측 장력은 약 몇 N인가? (단, 벨트의 장력비(eμθ)는 2이다.)

                                                                              1. 450
                                                                              2. 660
                                                                              3. 750
                                                                              4. 880
                                                                              (정답률: 34%)
                                                                                profile_image
                                                                                1

                                                                                40. 그림과 같은 기어열에서 각각의 잇수가 ZA는 16, ZB는 60, ZC는 12, ZD는 64인 경우 A 기어가 있는 I축이 1500rpm으로 회전할 때, D기어가 있는 Ⅲ축의 회전수는 얼마인가?

                                                                                1. 56rpm
                                                                                2. 60rpm
                                                                                3. 75rpm
                                                                                4. 85rpm
                                                                                (정답률: 49%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. 다음 중 가공 경로를 계획할 때 고려해야 할 사항으로 가장 거리가 먼 것은?

                                                                                  1. 공구의 제작사
                                                                                  2. 곡면 정의 방식
                                                                                  3. NC 기계의 자유도
                                                                                  4. 수치적 계산의 난이도
                                                                                  (정답률: 78%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 3차원 모델링에서 솔리드 모델링(Solid modeling)의 특징이 아닌 것은?

                                                                                    1. 부품상호 간의 간섭체크가 가능하다.
                                                                                    2. 표면적, 체적, 관성모멘트 등의 계산이 가능하다.
                                                                                    3. 단순 데이터로 용량이 작으며 처리시간도 짧다.
                                                                                    4. 불리언(Boolean) 연산(합집합, 차집합, 교집합)이 쉽게 된다.
                                                                                    (정답률: 71%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 곡면의 용도에 따른 분류에서 일반 가전제품의 외형이나 용기류 등의 플라스틱 제품에서 널리 발견되는 곡면으로서, 곡면의 미적 특성을 규정하는 곡선을 투영도상에 표시하는 곡면은?

                                                                                      1. 유체역학적 곡면
                                                                                      2. 심미적 곡면
                                                                                      3. 공학적 곡면
                                                                                      4. 재료역학적 곡면
                                                                                      (정답률: 66%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 공구경로 시뮬레이션을 통한 검증 내용으로 보기 어려운 것은?

                                                                                        1. 공구가 공작물의 필요한 부분까지 제거하진 않는가
                                                                                        2. 가공 중 공구수명에 도달하여 파손의 가능성이 있는가
                                                                                        3. 공구가 클램프나 고정구와 충돌 하진 않는가
                                                                                        4. 공구경로들은 효율적인가
                                                                                        (정답률: 75%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. CAD시스템에서 작성된 도면을 출력할 수 있는 장치로 틀린 것은?

                                                                                          1. 플로터(plotter)
                                                                                          2. 프린터(printer)
                                                                                          3. 라이트 펜(light pen)
                                                                                          4. 하드 카피어(hard copier)
                                                                                          (정답률: 78%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. NC 공구경로 시뮬레이션 및 검증방법 가운데 공작물을 사각기둥의 집합으로 표현하고 공구가 사각기둥을 깍아 나갈 때 그 높이를 갱신하여 가공되는 공작물의 디스플레이를 효과적으로 할 수 있도록 한 방법은?

                                                                                            1. 3D histogram
                                                                                            2. Point-vector
                                                                                            3. Voxel
                                                                                            4. Constructive Solid Geometry(CSG)
                                                                                            (정답률: 48%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. B-spline 곡선을 정의하기 위해 필요하지 않은 입력 요소는?

                                                                                              1. 조정점
                                                                                              2. 절점(knot) 벡터
                                                                                              3. 곡선의 오더(order)
                                                                                              4. 끝점에서의 접선(tangent) 벡터
                                                                                              (정답률: 51%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 2차원으로 구성되는 가장 일반적인 원추곡선의 식이 다음과 같을 때, 식에서 계수가 b2-4ac=0인 경우의 표현은?

                                                                                                1. 원
                                                                                                2. 타원
                                                                                                3. 포물선
                                                                                                4. 쌍곡선
                                                                                                (정답률: 45%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 두 점 (1, 1), (3, 4)를 잇는 선분을 원점 기준으로 X방향으로 2배, Y방향으로 0.5배 확대(축소)하였을 때 선분 양 끝점의 좌표를 구한 것은?

                                                                                                  1. (1, 1), (1.5, 2)
                                                                                                  2. (1, 1), (6, 2)
                                                                                                  3. (2, 0.5), (6, 2)
                                                                                                  4. (2, 2), (1.5, 2)
                                                                                                  (정답률: 69%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 열가소성 수지를 액체 상태로 압출하여 층을 만드는 신속시작(RP) 방식은?

                                                                                                    1. FDM
                                                                                                    2. SLA
                                                                                                    3. SLS
                                                                                                    4. LOM
                                                                                                    (정답률: 48%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 베지어(Bezier) 곡선의 특성이 아닌 것은?

                                                                                                      1. 조정점 다각형의 시작점과 끝점을 지난다.
                                                                                                      2. 조정점 다각형의 첫 번째 직선과 시작점에서의 접선 벡터의 방향이 같다.
                                                                                                      3. 조정점 다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성된다.
                                                                                                      4. 조정점 하나가 변경되어도 곡선에는 영향을 미치지 않는다.
                                                                                                      (정답률: 65%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 자유곡면의 NC 밀링 가공을 위한 경로산출에 대한 설명으로 틀린 것은?

                                                                                                        1. 공구 흔적(cusp)을 줄이기 위해서는 경로 간 간격을 줄이거나 공구반경을 크게 한다.
                                                                                                        2. 공구간섭은 공구지름 크기에 무관하다.
                                                                                                        3. 원호 보간을 이용하면, NC 프로그램 길이를 크게 줄일 수 있다.
                                                                                                        4. 경로산출을 위해 곡면 오프셋(offset) 계산이 이용되기도 한다.
                                                                                                        (정답률: 64%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 3차원 솔리드 모델링 형상 표현방법 중 CSG(Constructive Solid Geometry)에 해당되는 사항은?

                                                                                                          1. 경계면에 의한 표현
                                                                                                          2. 로프트(loft)에 의한 표현
                                                                                                          3. 스위프(sweep)에 의한 표현
                                                                                                          4. 프리미티브(primitive)에 의한 표현
                                                                                                          (정답률: 62%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. CAD 데이터 교환을 위한 중간 파일로서, Flag섹션, Start섹션, Global섹션, Directory Entry섹션, Parameter Data섹션, Terminate 섹션 등으로 구성된 파일 형식은?

                                                                                                            1. DXF
                                                                                                            2. IGES
                                                                                                            3. PRT
                                                                                                            4. STEP
                                                                                                            (정답률: 66%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. CAD/CAM시스템에서 모델링된 도형을 보다 현실감 있게 정적으로 화면에 디스플레이하기 위해 사용되는 것이 아닌 것은?

                                                                                                              1. 모핑(morphing)
                                                                                                              2. 음영기법(shading)
                                                                                                              3. 색체 모델링(color modeling)
                                                                                                              4. 은선/은면 제거(hidden line/surface removal)
                                                                                                              (정답률: 58%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 솔리드 모델링 시스템에서 모따기, 구멍, 필릿, 슬롯 작업 등을 이용해 형상을 수정하는 것은?

                                                                                                                1. 불리안 작업
                                                                                                                2. 기본 입체(primitive) 모델링
                                                                                                                3. 스위핑 작업
                                                                                                                4. 특징형상 모델링
                                                                                                                (정답률: 64%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 어떤 NC공작기계의 MCU가 Z축을 이동시키기 위하여 5초에 10000펄스의 전기신호를 발생시켰다. 이 공작기계의 BLU가 0.0⑤mm/Pulse이면 이 때 이동한 거리는 몇 mm인가?

                                                                                                                  1. 20
                                                                                                                  2. 50
                                                                                                                  3. 100
                                                                                                                  4. 250
                                                                                                                  (정답률: 55%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 다음 중 CSG와 비교한 B-rep의 특성이 아닌 것은?

                                                                                                                    1. 입체의 표면적 계산이 용이하다.
                                                                                                                    2. 많은 저장 메모리가 요구된다.
                                                                                                                    3. 투시도 작성이 용이하다.
                                                                                                                    4. 3면도 작성이 곤란하다.
                                                                                                                    (정답률: 51%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. CNC 선반용 NC 데이터를 생성 시 노즈 반경이 0.8mm인 바이트를 선정하고 도면에는 최대높이 거칠기가 0.02mm로 표시되었을 때 바이트의 이송속도는 약 몇 mm/rev로 지정해야 하는가?

                                                                                                                      1. 0.357
                                                                                                                      2. 0.457
                                                                                                                      3. 0.5⑤
                                                                                                                      4. 0.557
                                                                                                                      (정답률: 32%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 곡면 모델(surface model)의 특징으로 틀린 것은?

                                                                                                                        1. 은선 제거가 가능하다.
                                                                                                                        2. CAM 가공을 위한 모델로 사용이 가능하다.
                                                                                                                        3. 생성된 모델의 체적을 계산하기가 용이하다.
                                                                                                                        4. 3차원 유한요소를 사용하기에 부적절한 모델이다.
                                                                                                                        (정답률: 62%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

                                                                                                                          61. 공구, 지그 등의 위치를 참고로 나타내는 데 사용하는 선의 명칭은?

                                                                                                                          1. 가상선
                                                                                                                          2. 지시선
                                                                                                                          3. 피치선
                                                                                                                          4. 해칭선
                                                                                                                          (정답률: 62%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 보기에서 치수 기입의 원칙에 대한 설명 중 옳은 것을 모두 고른 것은?

                                                                                                                            1. a, b
                                                                                                                            2. b, c
                                                                                                                            3. a, c
                                                                                                                            4. a, b, c
                                                                                                                            (정답률: 65%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 평행 핀의 호칭방법을 옳게 나타낸 것은? (단, 비경화강 평행 핀으로 호칭 지름은 6mm, 호칭 길이는 30mm이며, 공차는 m6이다.)

                                                                                                                              1. 평행 핀 -6×30 m6-St
                                                                                                                              2. 평행 핀 -6 m6×30-St
                                                                                                                              3. 평행 핀 St-6×30-m6
                                                                                                                              4. 평행 핀 St-6 m6×30
                                                                                                                              (정답률: 40%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 치수선 및 치수 기입 방법에 대한 설명으로 틀린 것은?

                                                                                                                                1. 치수선은 가는 실선으로 긋는다.
                                                                                                                                2. 치수선은 원칙적으로 지시하는 길이에 평행하게 긋는다.
                                                                                                                                3. 치수 수치는 다른 치수선과 교차하여 겹치도록 기입한다.
                                                                                                                                4. 치수선이 인접해서 연속되는 경우에 치수선은 되도록 동일 직선상에 가지런히 기입하는 것이 좋다.
                                                                                                                                (정답률: 76%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 파이프 상단 중앙에 드릴 구멍을 뚫은 그림과 같은 정면도를 보고 우측면도를 작성했을 때 다음 중 가장 적합한 것은?

                                                                                                                                  (정답률: 77%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 기하공차 표시와 관련하여 상호 요구사항이 부가적으로 필요한 경우 Ⓜ 또는 Ⓛ 기호 다음에 명시하는 특정 기호는?

                                                                                                                                    (정답률: 55%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 줄다듬질 가공을 나타내는 가공기호는?

                                                                                                                                      1. FF
                                                                                                                                      2. FS
                                                                                                                                      3. PS
                                                                                                                                      4. SH
                                                                                                                                      (정답률: 76%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 2개의 입체가 서로 만날 때 두 입체 표면에 만나는 선이 생기는데 이 선을 무엇이라고 하는가?

                                                                                                                                        1. 분할선
                                                                                                                                        2. 입체선
                                                                                                                                        3. 직립선
                                                                                                                                        4. 상관선
                                                                                                                                        (정답률: 52%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 조립되는 구멍의 치수가 이고, 축의 치수가 인 끼워맞춤에서 최소 틈새는?

                                                                                                                                          1. 0.0⑤
                                                                                                                                          2. 0.015
                                                                                                                                          3. 0.030
                                                                                                                                          4. 0.045
                                                                                                                                          (정답률: 65%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 호칭번호가 6900인 베어링에 대한 설명으로 옳은 것은?

                                                                                                                                            1. 안지름이 10mm인 니들 롤러 베어링
                                                                                                                                            2. 안지름이 12mm인 원통 롤러 베어링
                                                                                                                                            3. 안지름이 12mm인 자동조심 볼 베어링
                                                                                                                                            4. 안지름이 10mm인 단열 깊은 홈 볼 베어링
                                                                                                                                            (정답률: 45%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 다음 CNC선반 프로그램에서 'F1.5'의 의미로 옳은 것은?

                                                                                                                                              1. 나사의 유효지름 1.5mm
                                                                                                                                              2. 나사산의 높이 1.5mm
                                                                                                                                              3. 나사의 리드 1.5mm
                                                                                                                                              4. 1.5등급 나사
                                                                                                                                              (정답률: 74%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. CNC 와이어 컷 방전가공에서 가공액으로 물을 사용할 때 장점에 해당되지 않는 것은?

                                                                                                                                                1. 공작물과 와이어 전극을 빨리 냉각시킨다.
                                                                                                                                                2. 취급이 용이하고 화재의 위험이 없다.
                                                                                                                                                3. 전극에 강제진동이 발생되면 극간 접촉이 일어나게 도와준다.
                                                                                                                                                4. 가공 시 발생되는 불순물의 배제가 양호하다.
                                                                                                                                                (정답률: 63%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 머시닝센터에서 4날-ø10 엔드밀을 사용하여 G94 F100 ; 의 프로그램으로 가공할 때 날 당 이송 속도는 약 몇 mm/날 인가? (단, 주축의 회전수는 1000rpm이다.)

                                                                                                                                                  1. 0.025
                                                                                                                                                  2. 0.032
                                                                                                                                                  3. 0.25
                                                                                                                                                  4. 0.40
                                                                                                                                                  (정답률: 45%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. NC공작기계의 제어방식으로 틀린 것은?

                                                                                                                                                    1. 방호결정 제어
                                                                                                                                                    2. 위치결정 제어
                                                                                                                                                    3. 직선절삭 제어
                                                                                                                                                    4. 윤곽절삭 제어
                                                                                                                                                    (정답률: 77%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. CNC선반에서 상대좌표계에 대한 내용으로 틀린 것은?

                                                                                                                                                      1. 공구의 Setting 시 사용한다.
                                                                                                                                                      2. 좌표어는 X, Z로 표시한다.
                                                                                                                                                      3. 간단한 핸들의 이동에 사용한다.
                                                                                                                                                      4. 일시적으로 상대좌표를 0(Zero)으로 설정할 수 있다.
                                                                                                                                                      (정답률: 57%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음의 CNC선반 프로그램과 같은 복합고정형 나사절삭 사이클에 대한 설명으로 틀린 것은?

                                                                                                                                                        1. Q50은 정삭 여유값이다.
                                                                                                                                                        2. Q350은 첫 번째 절입량이다.
                                                                                                                                                        3. P1190은 나사산의 높이값이다.
                                                                                                                                                        4. P010060의 01은 다듬질 횟수다.
                                                                                                                                                        (정답률: 49%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. CNC프로그램상에서 다음 블록으로 작업을 수행하기 전에 일정시간을 지연시키는 코드는?

                                                                                                                                                          1. G01
                                                                                                                                                          2. G02
                                                                                                                                                          3. G03
                                                                                                                                                          4. G04
                                                                                                                                                          (정답률: 82%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. CNC선반에서 2번 공구를 공구보정(Offset) 4번의 보정량으로 보정하여 사용하려고 할 때 공구지령으로 옳은 것은?

                                                                                                                                                            1. T0402
                                                                                                                                                            2. T2040
                                                                                                                                                            3. T0204
                                                                                                                                                            4. T4020
                                                                                                                                                            (정답률: 81%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 다음 머시닝센터 프로그램에서 고정 사이클의 기능 중 G98의 의미는?

                                                                                                                                                              1. R점 복귀
                                                                                                                                                              2. 초기점 복귀
                                                                                                                                                              3. 절대지령
                                                                                                                                                              4. 중분지령
                                                                                                                                                              (정답률: 61%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. CNC선반에서 ø60mm로 가공하기 위해 지령값 X=60.0으로 입력한 후 소재를 측정하였더니 ø59.6mm가 되었다. 파라미터에 입력된 기존 보정값이 0.25였다면 수정해야 할 공구 보정치는 얼마인가? (단, 직경지령을 사용한다.)

                                                                                                                                                                1. 0.25
                                                                                                                                                                2. 0.4
                                                                                                                                                                3. -0.15
                                                                                                                                                                4. 0.65
                                                                                                                                                                (정답률: 54%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
