컴퓨터응용가공산업기사 (2014-05-25 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 빌트업 에지(bult-up edge)의 발생을 방지하는 대책으로 옳은 것은?

  1. 바이트의 윗면 경사각을 작게한다.
  2. 절삭깊이, 이송속도를 크게한다.
  3. 피가공물과 친화력이 많은 공구 재료를 선택한다.
  4. 절삭속도를 높이고, 절삭유를 사용한다.
(정답률: 78%)
    profile_image
    1

    2. 숏 피닝(shot peening)과 관계없는 것은?

    1. 금속표면 경도를 높여 준다.
    2. 피로한도를 높여준다.
    3. 표면광택을 증가시킨다.
    4. 기계적 성질을 증가시킨다.
    (정답률: 57%)
      profile_image
      1

      3. 범용밀링에서 원주를 10° 30 분할할 때 맞는 것은?

      1. 분할판 15구멍열에서 1회전과 3구멍씩 이동
      2. 분할판 18구멍열에서 1회전과 3구멍씩 이동
      3. 분할판 21구멍열에서 1회전과 4구멍씩 이동
      4. 분할판 33구멍열에서 1회전과 4구멍씩 이동
      (정답률: 66%)
        profile_image
        1

        4. 연삭에 관한 안전사항 중 틀린 것은?

        1. 받침대와 숫돌은 5mm이하로 유지해야 한다.
        2. 숫돌바퀴는 제조 후 사용할 원주속도의 1.5~2배 정도의 안전검사를 한다.
        3. 연삭숫돌 측면에 연삭하지 않는다.
        4. 연삭숫돌을 고정 후 3분 이상 공회전 시킨 후 작업을 한다.
        (정답률: 72%)
          profile_image
          1

          5. 선반작업에서 절삭저항이 가장 적은 분력은?

          1. 내 분력
          2. 이송 분력
          3. 주 분력
          4. 배 분력
          (정답률: 78%)
            profile_image
            1

            6. 전해연마 가공의 특징이 아닌 것은?

            1. 연마량이 적어 깊은 흠은 제거가 되지 않으며 모서리가 라운드 된다.
            2. 가공면에 방향성이 없다.
            3. 면은 깨끗하나 도금이 잘 되지 않는다.
            4. 복잡한 형상의 공작물 연마도 가능하다.
            (정답률: 63%)
              profile_image
              1

              7. 표면거칠기 표기방법 중 산술평균 거칠기를 표기하는 기호는?

              1. RP
              2. RV
              3. RZ
              4. Ra
              (정답률: 74%)
                profile_image
                1

                8. NC 공작기계의 특징 중 거리가 가장 먼 것은?

                1. 다품종 소량 생산가공에 적합하다.
                2. 가공조건을 일정하게 유지할 수 있다.
                3. 공구가 표준화되어 공구수를 증가시킬 수 있다.
                4. 복잡한 형상의 부품가공 능률화가 가능하다.
                (정답률: 62%)
                  profile_image
                  1

                  9. 측정기에서 읽을 수 있는 측정값의 범위를 무엇이라고 하는가?

                  1. 지시 범위
                  2. 지시 한계
                  3. 측정 범위
                  4. 측정 한계
                  (정답률: 80%)
                    profile_image
                    1

                    10. 원형의 측정물을 V 블록위에 올려놓은 뒤 회전하였더니 다이얼 게이지의 눈금에 0.5mm의 차이가 있었다면 그 진원도는 얼마인가?

                    1. 0.125mm
                    2. 0.25mm
                    3. 0.5mm
                    4. 1.0mm
                    (정답률: 60%)
                      profile_image
                      1

                      11. 대표적인 수평식 보링머신은 구조에 따라 몇 가지 형으로 분류되는 데 다음 맞지 않는 것은?

                      1. 플로어형( floor type)
                      2. 플레이너형(plainer type)
                      3. 베드형(bed type)
                      4. 테이블형(table type)
                      (정답률: 48%)
                        profile_image
                        1

                        12. 기계의 안전장치에 속하지 않는 것은?

                        1. 리미트 스위치(limit switch)
                        2. 방책(防柵)
                        3. 초음파 센서
                        4. 헬멧(helmet)
                        (정답률: 86%)
                          profile_image
                          1

                          13. 연삭에서 원주속도를 V(m/min), 숫돌바퀴의 지름을 d(mm)이라면, 숫돌바퀴의 회전수(N)을 구하는 식은?

                          1. N=1000d/πd(rpm)
                          2. N=1000V/πd(rpm)
                          3. N=πV/1000d(rpm)
                          4. N=πd/1000V(rpm)
                          (정답률: 77%)
                            profile_image
                            1

                            14. NC밀링 머신의 활용에서 장점을 열거하였다. 타당성이 없는 것은?

                            1. 작업자의 신체상 또는 기능상 의존도가 적으므로 생산량의 안정을 기할 수 있다.
                            2. 기계의 운전에는 고도의 숙련자를 요하지 않으며 한사람이 몇 대를 조작할 수 있다.
                            3. 실제 가동률을 상승시켜 능률을 향상시킨다.
                            4. 적은 공구로 광범위한 절삭을 할 수 있고 공구 수명이 단축되어 공구비가 증가한다.
                            (정답률: 77%)
                              profile_image
                              1

                              15. 바이트 중 날과 자루(shank)가 같은 재질로 만든 것은?

                              1. 스로어웨이 바이트
                              2. 클램프 바이트
                              3. 팁 바이트
                              4. 단체 바이트
                              (정답률: 65%)
                                profile_image
                                1

                                16. 각도 측정을 할 수 있는 사인바(sine bar)의 설명으로 틀린 것은?

                                1. 정밀한 각도측정을 하기 위해서는 평면도가 높은 평면에서 사용해야 한다.
                                2. 롤러의 중심거리는 보통 100mm, 200mm로 만든다.
                                3. 45° 이상의 큰 각도를 측정하는데 유리하다.
                                4. 사인바는 길이를 측정하여 직각 삼각형의 삼각함수를 이용한 계산에 의하여 임의각의 측정 또는 임의각을 만드는 기구이다.
                                (정답률: 76%)
                                  profile_image
                                  1

                                  17. 공구가 회전하고 공작물은 고정되어 절삭하는 공작기계는?

                                  1. 선반(Lathe)
                                  2. 밀링머신(Milling)
                                  3. 브로칭 머신(Broaching)
                                  4. 형삭기(Shaping)
                                  (정답률: 82%)
                                    profile_image
                                    1

                                    18. 지름 50mm, 날수 10개인 페이스커터로 밀링 가공할 때 주축의 회전수가 300rpm, 이송속도가 매분당 1500mm였다. 이때의 커터날 하나당 이송량(mm)은?

                                    1. 0.5
                                    2. 1
                                    3. 1.5
                                    4. 2
                                    (정답률: 51%)
                                      profile_image
                                      1

                                      19. 선반작업 시 절삭속도 결정의 조건 중 거리가 가장 먼 것은?

                                      1. 가공물의 재질
                                      2. 바이트의 재질
                                      3. 절삭유제의 사용유무
                                      4. 컬럼의 강도
                                      (정답률: 71%)
                                        profile_image
                                        1

                                        20. 연삭숫돌의 입자 중 천연입자가 아닌 것은?

                                        1. 석영
                                        2. 코런덤
                                        3. 다이아몬드
                                        4. 알루미나
                                        (정답률: 77%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 다음 담금질 조직 중에서 경도가 가장 큰 것은?

                                          1. 페라이트
                                          2. 펄라이트
                                          3. 마텐자이트
                                          4. 트루스타이트
                                          (정답률: 88%)
                                            profile_image
                                            1

                                            22. 텅스텐(W)은 우리나라의 부존자원 중 순도나 매장량의 면에서 가장 중요한 금속이다. 다음 중 텅스텐의 용도에 적합하지 않은 것은?

                                            1. 초경합금공구
                                            2. 필라멘트
                                            3. 연질자성재료
                                            4. 내열강 합금재료
                                            (정답률: 60%)
                                              profile_image
                                              1

                                              23. 다음 담금질 조직 중에서 용적변화(팽창)가 가장 큰 조직은?

                                              1. 펄라이트
                                              2. 오스테나이트
                                              3. 마텐자이트
                                              4. 솔바이트
                                              (정답률: 70%)
                                                profile_image
                                                1

                                                24. 탄소강이 공석 변태할 때 펄라이트 조직량이 최대가되는 탄소함량(%)은?

                                                1. 0.2
                                                2. 0.5
                                                3. 0.8
                                                4. 1.2
                                                (정답률: 72%)
                                                  profile_image
                                                  1

                                                  25. 다음 중 철강표면에 알루미늄(Al)을 확산 투입시키는 방법에 해당하는 것은?

                                                  1. 세라다이징
                                                  2. 크로마이징
                                                  3. 칼로라이징
                                                  4. 실리코나이징
                                                  (정답률: 74%)
                                                    profile_image
                                                    1

                                                    26. 철에 탄소가 고용되어 α철로 될 때의 고용체의 형태는?

                                                    1. 침입형 고용체
                                                    2. 치환형 고용체
                                                    3. 고정형 고용체
                                                    4. 편석 고용체
                                                    (정답률: 77%)
                                                      profile_image
                                                      1

                                                      27. 냉간 가공과 열간 가공을 구별할 수 있는 온도를 무슨 온도라고 하는가?

                                                      1. 포정 온도
                                                      2. 공석 온도
                                                      3. 공정 온도
                                                      4. 재결정 온도
                                                      (정답률: 85%)
                                                        profile_image
                                                        1

                                                        28. 철의 동소체로서 A3변태와 A4변태 사이에 있는 철의 조직은?

                                                        1. α - Fe°
                                                        2. β - Fe°
                                                        3. γ - Fe°
                                                        4. δ - Fe°
                                                        (정답률: 62%)
                                                          profile_image
                                                          1

                                                          29. 땜납(solder)의 합금원소로 주로 사용되는 것은?

                                                          1. Sn-Pb
                                                          2. Pt-Al
                                                          3. Fe-Pb
                                                          4. Cd-Pb
                                                          (정답률: 68%)
                                                            profile_image
                                                            1

                                                            30. 탄화텅스텐(WC)을 소결한 합금으로 내마모성이 우수하여 대량생산을 위한 다이 제작용으로 사용되는 재료는?

                                                            1. 주철
                                                            2. 초경합금
                                                            3. 합금 공구강
                                                            4. 다이스강
                                                            (정답률: 63%)
                                                              profile_image
                                                              1

                                                              31. 사각형 단면(100mm×60mm)의 기둥에 1N/mm2 압축응력이 발생할 때 압축하중은 약 얼마인가?

                                                              1. 6000 N
                                                              2. 600 N
                                                              3. 60 N
                                                              4. 60000 N
                                                              (정답률: 70%)
                                                                profile_image
                                                                1

                                                                32. 웜을 구동축으로 할 때 웜의 줄 수를 3, 웜 휠의 잇수를 60이라고 하면 이 웜기어 장치의 감속비율은?

                                                                1. 1/10
                                                                2. 1/20
                                                                3. 1/30
                                                                4. 1/60.
                                                                (정답률: 79%)
                                                                  profile_image
                                                                  1

                                                                  33. 그림과 같은 스프링 장치에서 W=200 N의 하중을 매달면 처짐은 몇 Cm가 되는가? ( 단, 스프링 상수 k1=15 N/Cm, k2=35 N/Cm이다)

                                                                  1. 1.25
                                                                  2. 2.50
                                                                  3. 4.00
                                                                  4. 4.5
                                                                  (정답률: 61%)
                                                                    profile_image
                                                                    1

                                                                    34. 미끄럼을 방지하기 위하여 접촉면에 치형을 붙여 맞물림에 의하여 전동하도록 조합한 벨트는?

                                                                    1. 평 벨트
                                                                    2. V 벨트
                                                                    3. 가는너비 V 벨트
                                                                    4. 타이밍 벨트
                                                                    (정답률: 60%)
                                                                      profile_image
                                                                      1

                                                                      35. 볼나사(ball screw)의 장점에 해당되지 않는 것은?

                                                                      1. 미끄럼 나사보다 내충격성 및 감쇠성이 우수하다.
                                                                      2. 예압에 의하여 치면높이(back lash)를 작게 할 수 있다.
                                                                      3. 마찰이 매우 적고, 기계효율이 높다.
                                                                      4. 시동토크, 또는 작동 토크의 변동이 적다.
                                                                      (정답률: 57%)
                                                                        profile_image
                                                                        1

                                                                        36. 지름 30mm인 브레이크 드럼을 가진 밴드 브레이크의 접촉길이가 706.5mm, 밴드의 폭이 20mm 일 때, 제동력 3.7KW라면 이 밴드 브레이크의 용량(brakecapacity)은 몇 N/mm2.m/S인가?

                                                                        1. 26.50
                                                                        2. 0.324
                                                                        3. 0.262
                                                                        4. 32.40
                                                                        (정답률: 33%)
                                                                          profile_image
                                                                          1

                                                                          37. 키 재료의 허용전단응력 60N/mm2, 키의 폭×높이가 16mm×10mm인 성크키를 지름이 50mm인 축에 사용하여 250rpm으로 40KW를 전달시킬 때, 성크 키의 길이는 몇 mm이상이어야 하는가?

                                                                          1. 51
                                                                          2. 64
                                                                          3. 78
                                                                          4. 93
                                                                          (정답률: 45%)
                                                                            profile_image
                                                                            1

                                                                            38. 6000N.m의 비틀림 모멘트만을 받는 연강재 중심축의 지름은 몇 mm 이상이어야 하는가? (단, 축의 허용전단응력은 30N/mm2로 한다.)

                                                                            1. 81
                                                                            2. 91
                                                                            3. 101
                                                                            4. 111
                                                                            (정답률: 46%)
                                                                              profile_image
                                                                              1

                                                                              39. 미끄럼 베어링 재료에 요구되는 성질로 거리가 먼 것은?

                                                                              1. 하중 및 피로에 대한 충분한 강도를 가질 것
                                                                              2. 내부식성이 강할 것
                                                                              3. 유막의 형성이 용이할 것
                                                                              4. 열 전도율이 작을 것
                                                                              (정답률: 63%)
                                                                                profile_image
                                                                                1

                                                                                40. 그다음 중 용접이음의 단점에 속하지 않는 것은?

                                                                                1. 내부결함이 생기기 쉽고 정확한 검사가 어렵다.
                                                                                2. 용접공의 기능에 따라 용접부의 강도가 좌우된다.
                                                                                3. 다른 이음작업과 비교하여 작업 공정이 많은 편이다.
                                                                                4. 잔류응력이 발생하기 쉬워서 이를 제거해야 하는 작업이 필요하다.
                                                                                (정답률: 78%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. CNC 가공의 곡면상에서 옵셋된 공구의 위치를 의미하는 것은?

                                                                                  1. CC 포인트
                                                                                  2. CL 데이터
                                                                                  3. CM 포인트
                                                                                  4. 공구 경로 검증
                                                                                  (정답률: 65%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 곡선을 표현하는 함수에 관한 설명으로 틀린 것은?

                                                                                    1. 양함수식에서는 하나의 곡선에 대하여 하나의 곡선의 식만 존재한다.
                                                                                    2. 다항식으로 표현된 양함수곡선식은 매개변수방정식으로 변환이 가능하다.
                                                                                    3. 다항식 곡선함수식에서 변환된 매개변수방정식은 일반적으로 다항식이 아니다.
                                                                                    4. 곡선식이 다항식인 경우 변환되는 동일한 곡선에 대하여 매개변수방정식은 하나뿐이다.
                                                                                    (정답률: 49%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 모델링 기법 중에서 실루엣(silhouette)을 구할 수 없는 기법은?

                                                                                      1. B-rep(boundary representation) 방식
                                                                                      2. CGC(constructive solid geometry)방식
                                                                                      3. 서피스 모델링(surface modeling)
                                                                                      4. 와이어 프레임 모델링(wire-frame modeling)
                                                                                      (정답률: 78%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. Rapid Prototyping(RP) 공정에서 CAD 모델은 STL 파일 형식을 사용하여 표현된다. STL 파일 형식에 대한 설명중 옳은 것은?

                                                                                        1. 물체를 삼각형들의 리스트로 표현한다.
                                                                                        2. 솔리드 물체에 대한 위상 정보를 저장하고 있다.
                                                                                        3. 자유곡면 표현을 위해 Bezier 곡면식을 기본적으로 지원한다.
                                                                                        4. CAD 모델을 STL 파일 형식으로 변환시 같은 종류의 곡선 형식을 사용하므로 오차가 발생하지 않는다.
                                                                                        (정답률: 47%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. CAD 정보의 출력장치가 아닌 것은?

                                                                                          1. 전자 펜(light pen)
                                                                                          2. 레이저 프린터(laser printer)
                                                                                          3. 벡터 디스플레이(vector display)
                                                                                          4. 스테레오 리소그라피(stereo lithography)
                                                                                          (정답률: 78%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 솔리드 모델링에 관한 설명으로 틀린 것은?

                                                                                            1. 솔리드 모델링은 형상을 절단하여 단면도로 작성하기는 어렵지만 물리적 성질의 계산이 가능하다.
                                                                                            2. CSG(Constructive Solid Geometry)는 단순한 형상의 조합으로 생성하는데 불리언 연산자를 사용한다.
                                                                                            3. B-rep( boundary representation)은 형상을 구성하고 있는 정점, 면, 모서리의 관계에 따라 표현하는 방법이다.
                                                                                            4. 솔리드 모델링은 셀 혹은 기본곡면 등의 입체요소 조합으로 쉽게 표현할 수 있다..
                                                                                            (정답률: 63%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 여러개의 NC 공작기계를 한 대의 컴퓨터에 결합시켜 제어하는 시스템은 무엇인가?

                                                                                              1. DNC
                                                                                              2. ERP
                                                                                              3. F M S
                                                                                              4. MRP
                                                                                              (정답률: 84%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. B-spline 곡선을 정의하기 위해 필요하지 않은 입력요소는?

                                                                                                1. 조정점
                                                                                                2. 절점(knot) 벡터
                                                                                                3. 곡선의 오더(order)
                                                                                                4. 끝점에서의 접선(tangent) 벡터
                                                                                                (정답률: 51%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. NC 가공영역을 지정하는 방식 중 폐곡선 영역 외부를 일정 옵셋량을 주어 가공하는 방식은?

                                                                                                  1. Area 지정
                                                                                                  2. Island 지정
                                                                                                  3. Trimming 지정
                                                                                                  4. Blending 지정
                                                                                                  (정답률: 73%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. Beizer 곡선에 대한 설명으로 틀린 것은?

                                                                                                    1. 곡선의 치수가 조정점의 계수로부터 계산된다.
                                                                                                    2. 곡선의 형상을 국부적으로 수정하기 어렵다.
                                                                                                    3. 3차 Bezier 곡선은 모든 조정점을 지난다.
                                                                                                    4. Blending 함수는 Bernstein 다항식을 채택한다.
                                                                                                    (정답률: 54%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. IGES(Initial Graphics Exchanges Specification)에 관한 설명으로 옳은 것은?

                                                                                                      1. 설계, 제조, 품질보증, 시험, 유지 보수를 포함하는 제품의 전체 주기와 관련된 제품 데이터다.
                                                                                                      2. AutoCAD 도면을 다른 CAD 시스템에 전달하기 위해 개발되었다.
                                                                                                      3. IGES 파일은 일반적으로 여섯 개의 섹션으로 구성되어 있다.
                                                                                                      4. 제품데이터의 교환으로 개발되었으며 공정계획, NC 프로그래밍, 공구설계, 로봇공학 등이 포함되어 있다.
                                                                                                      (정답률: 59%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 화면의 CAD 모델표면을 현실감 있게 채색, 원근감, 음영 처리하는 작업은 무엇인가?

                                                                                                        1. Animate
                                                                                                        2. Simulation
                                                                                                        3. Modeling
                                                                                                        4. Rendering
                                                                                                        (정답률: 77%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 곡면을 평면으로 절단한 곡선을 따라 공구 경로를 산출하는 방법으로 수치적인 계산이 많이 요구되는 가공 방법은?

                                                                                                          1. Check 가공
                                                                                                          2. Cartesian 가공
                                                                                                          3. 나선형 가공
                                                                                                          4. 등매개변수 가공
                                                                                                          (정답률: 48%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 컴퓨터응용설계 및 생산/가공과 가장 관계가 적은 것은?

                                                                                                            1. CAD
                                                                                                            2. CIMS
                                                                                                            3. CAE
                                                                                                            4. CAB
                                                                                                            (정답률: 62%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. CSG(constructive solid geometry) 모델링에 사용되는 프리미티브(primitive)로 적합하지 않은 것은?

                                                                                                              1. 구
                                                                                                              2. 직선
                                                                                                              3. 원통
                                                                                                              4. 사각블럭
                                                                                                              (정답률: 75%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 곡면을 변형시키지 않고 펼쳐서 평면으로 만들 수 있는 것을 전개가능곡면(developable surface)라 하는데, 다음중 전개가능곡면이 아닌 것은?

                                                                                                                1. 압연(ruled) 곡면
                                                                                                                2. 원통(cylinder) 곡면
                                                                                                                3. 쿤스(Coons) 곡면
                                                                                                                4. 선형(bilinear) 곡면
                                                                                                                (정답률: 53%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 형상 모델링에서 와이어 프레임 모델링에 대한 설명이 아닌 것은?

                                                                                                                  1. 처리속도가 빠르다.
                                                                                                                  2. 단면도 작성이 용이하다.
                                                                                                                  3. 데이터의 구성이 간단하다.
                                                                                                                  4. 모델 작성을 쉽게 할 수 있다.
                                                                                                                  (정답률: 61%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 2차원 데이터 변환 행렬로서 X축에 대한 대칭의 결과를 얻기 위한 변환으로 옳은 것은?

                                                                                                                    (정답률: 59%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 형상 모델링과 가장 관계가 깊은 것은?

                                                                                                                      1. 스위핑(sweeping)
                                                                                                                      2. 만남조건(mating condition)
                                                                                                                      3. 제품 구조(product structure)
                                                                                                                      4. 인스턴스 정보(instancing information)
                                                                                                                      (정답률: 54%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. xy좌표계의 원점에서 xy평면에 수직인 직선을 z축으로 잡은 좌표계의 형식을 올바르게 표현한 것은?

                                                                                                                        1. ( θ, ø , z )
                                                                                                                        2. ( r , θ , z )
                                                                                                                        3. ( x , y , z )
                                                                                                                        4. ( r , ø , z )
                                                                                                                        (정답률: 65%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

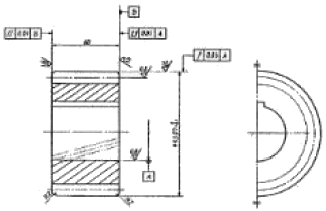

                                                                                                                          61. 그림은 어느 기어를 도시한 것인가?

                                                                                                                          1. 스퍼 기어
                                                                                                                          2. 헬리컬 기어
                                                                                                                          3. 직선베벨 기어
                                                                                                                          4. 웜 기어
                                                                                                                          (정답률: 74%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. KS 재료기호 중 드로잉 용 냉간압연 강판 및 강대에 해당하는 것은?

                                                                                                                            1. SCCD
                                                                                                                            2. SPCC
                                                                                                                            3. SPHD
                                                                                                                            4. SPCD
                                                                                                                            (정답률: 57%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 어떤 치수가 50 일 때 치수공차는 얼마인가?

                                                                                                                              1. 0.013
                                                                                                                              2. 0.023
                                                                                                                              3. 0.047
                                                                                                                              4. 0.012
                                                                                                                              (정답률: 78%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 도면과 같은 물체의 비중이 8일 때 이 물체의 질량은 몇 Kg인가?

                                                                                                                                1. 3.5
                                                                                                                                2. 4.2
                                                                                                                                3. 4.8
                                                                                                                                4. 5.4
                                                                                                                                (정답률: 39%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 대칭인 물체의 중심선을 기준으로 내부모양과 외부모양을 동시에 표시하여 나타내는 단면도는?

                                                                                                                                  1. 부분 단면도
                                                                                                                                  2. 한쪽 단면도
                                                                                                                                  3. 조합에 의한 단면도
                                                                                                                                  4. 회전도시 단면도
                                                                                                                                  (정답률: 60%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 다음과 같이 표면의 결 도시기호가 나타났을 때, 이에 대한 해석으로 틀린 것은?

                                                                                                                                    1. 가공법은 연삭가공
                                                                                                                                    2. 컷 오프 값은 2.5mm
                                                                                                                                    3. 거칠기 하한은 6.3㎛
                                                                                                                                    4. 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 방사 모양
                                                                                                                                    (정답률: 60%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 구름 베어링의 기호 중 “NF 307” 베어링의 안지름은 몇 mm인 가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                                      1. 7
                                                                                                                                      2. 10
                                                                                                                                      3. 30
                                                                                                                                      4. 35
                                                                                                                                      (정답률: 67%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 구멍기준식(H7) 끼워맞춤에서 조립되는 축의 끼워맞춤 공차가 다음과 같을 때 억지 끼워 맞춤에 해당되는 것은?

                                                                                                                                        1. p6
                                                                                                                                        2. h6
                                                                                                                                        3. g6
                                                                                                                                        4. f6
                                                                                                                                        (정답률: 77%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 나사 기호 중 관용나사의 기호가 아닌 것은?

                                                                                                                                          1. TW
                                                                                                                                          2. PT
                                                                                                                                          3. R
                                                                                                                                          4. PS
                                                                                                                                          (정답률: 54%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 치수 보조기호의 설명으로 틀린 것은?

                                                                                                                                            1. R15 : 반지름 15
                                                                                                                                            2. t15 : 판의 두께 15
                                                                                                                                            3. (15) : 비례척이 아닌 치수 15
                                                                                                                                            4. SR15 : 구의 반지름 15
                                                                                                                                            (정답률: 82%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. CNC 프로그램의 구성에 관한 설명으로 틀린 것은?

                                                                                                                                              1. 일련의 블록(block)으로 구성된다.
                                                                                                                                              2. 한 블록은 몇 개의 워드(word)로 구성된다.
                                                                                                                                              3. 워드는 주소(adrdess)와 수치로 구성된다.
                                                                                                                                              4. 블록과 블록은 E0B로 구분되며, 기호는 “:” 또는 “/”로 표시된다.
                                                                                                                                              (정답률: 76%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 1500rpm 으로 회전하는 스핀들에서 3회전 휴지를 주려고 한다면 정지시간은 얼마인가?

                                                                                                                                                1. 0.01초
                                                                                                                                                2. 0.12초
                                                                                                                                                3. 1.2초
                                                                                                                                                4. 12초
                                                                                                                                                (정답률: 59%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 머시닝센터 프로그램에서 각 주소 (address)와 그 기능이 틀린 것은?

                                                                                                                                                  1. G : 보조기능
                                                                                                                                                  2. L : 반복횟수
                                                                                                                                                  3. X,Y,Z : 좌표어
                                                                                                                                                  4. N : 전개(sequence)번호
                                                                                                                                                  (정답률: 68%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 다음 머시닝센터 프로그램에서 N⑤ 블록의 가공시간(min)은 약 얼마인가?

                                                                                                                                                    1. 0.94
                                                                                                                                                    2. 1.49
                                                                                                                                                    3. 2.35
                                                                                                                                                    4. 3.72
                                                                                                                                                    (정답률: 30%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음과 같은 ISO 선삭용 인서트의 형번 표기법(ISO)에서 노즈(nose) “R”의 크기는 얼마인가?

                                                                                                                                                      1. 1R
                                                                                                                                                      2. 2R
                                                                                                                                                      3. 0.2R
                                                                                                                                                      4. 0.8R
                                                                                                                                                      (정답률: 71%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 머시닝센터에서 스핀들 알람(Spindle Alarm)의 일반적인 원인과 가장 관련이 적은 것은?

                                                                                                                                                        1. 공기압 부족
                                                                                                                                                        2. 주축 모터의 과열
                                                                                                                                                        3. 주축 모터의 과부하
                                                                                                                                                        4. 주축 모터에 과전류 공급
                                                                                                                                                        (정답률: 74%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 머시닝센터에서 G21 지령시 축의 이동단위로 옳은 것은?

                                                                                                                                                          1. deg
                                                                                                                                                          2. inch
                                                                                                                                                          3. mm
                                                                                                                                                          4. del
                                                                                                                                                          (정답률: 73%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 와이어 컷 방전가공에서 세컨드 컷(Second cut)을 실시함으로써 얻을 수 있는 주된 효과는?

                                                                                                                                                            1. 와이어를 절약할 수 있다.
                                                                                                                                                            2. 가공속도를 조절할 수 있다.
                                                                                                                                                            3. 다이형상의 돌기부분을 제거할 수 있다.
                                                                                                                                                            4. 이온교환수지의 수명을 연장한다.
                                                                                                                                                            (정답률: 80%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 보간연산 방식 중 X방향, Y방향으로 움직임을 한정하여 단계적으로 곡선의 좌우를 차례차례 움직여 접근하는 방식은?

                                                                                                                                                              1. MIT 방식
                                                                                                                                                              2. 대수연산 방식
                                                                                                                                                              3. DDA방식
                                                                                                                                                              4. 최소편차 방식
                                                                                                                                                              (정답률: 52%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. CNC 공작기계에서 백래시를 줄이고, 운동저항을 작게하기 위하여 사용되는 요소는?

                                                                                                                                                                1. 리졸버
                                                                                                                                                                2. 볼스크류
                                                                                                                                                                3. 서보모터
                                                                                                                                                                4. 컨트롤로
                                                                                                                                                                (정답률: 76%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
