컴퓨터응용가공산업기사 (2011-03-20 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 강판으로 된 재료에 암나사 가공을 하는데 사용되는 것은?

  1. 스패너
  2. 스크레이퍼
  3. 다이스
  4. 탭
(정답률: 86%)
    profile_image
    1

    2. 브로치 가공에 대한 설명 중 옳지 않은 것은?

    1. 가공 흠의 모양이 복잡할수록 느린 속도로 가공한다.
    2. 절삭 깊이가 너무 작으면 인선의 마모가 증가한다.
    3. 브로치는 떨림을 방지하기 위하여 피치의 간격을 같게 한다.
    4. 절삭량이 많고 길이가 길 때에는 절삭날 수를 많게 한다.
    (정답률: 68%)
      profile_image
      1

      3. 전해연마의 특징에 대한 설명으로 틀린 것은?

      1. 가공변질층이 없다.
      2. 내마모성, 내부식성이 좋아진다.
      3. 알루미늄, 구리 등도 용이하게 연마할 수 있다.
      4. 가공면에는 방향성이 있다.
      (정답률: 70%)
        profile_image
        1

        4. 연삭숫돌에 사용되는 숫돌 입자 중 천연산인 것은?

        1. 코런덤
        2. 아록사이트
        3. 카아버런덤
        4. 탄화붕소
        (정답률: 79%)
          profile_image
          1

          5. 연삭숫돌을 교환한 후 시운전 시간은 어느 정도로 하는가?

          1. 30초
          2. 1분
          3. 2분
          4. 3분 이상
          (정답률: 82%)
            profile_image
            1

            6. 기계부품 또는 공구의 검사용, 게이지 정밀도 검사 등에 사용하는 게이지 블록은?

            1. 공작용
            2. 검사용
            3. 표준용
            4. 참조용
            (정답률: 88%)
              profile_image
              1

              7. 기어(gear)의 이(tooth)수를 등분하고자 할 때 사용하는 밀링 부속품은?

              1. 분할대
              2. 바이스
              3. 정면커터
              4. 측면커터
              (정답률: 84%)
                profile_image
                1

                8. 윤활유의 사용목적과 거리가 먼 것은?

                1. 윤활작용
                2. 냉각작용
                3. 비산작용
                4. 밀폐작용
                (정답률: 70%)
                  profile_image
                  1

                  9. 밀링에서 지름 150mm 커터를 사용하여 160rpm으로 절삭한다면 이 때 절삭속도는 약 몇 m/min인가?

                  1. 75
                  2. 85
                  3. 102
                  4. 194
                  (정답률: 72%)
                    profile_image
                    1

                    10. 양두(羊頭)그라인더의 숫돌차로 일감을 연삭할 때 받침대와 숫돌의 간격은 몇 mm 이내로 조정하는가?

                    1. 3mm
                    2. 5mm
                    3. 7mm
                    4. 9mm
                    (정답률: 67%)
                      profile_image
                      1

                      11. 비교측정의 장점이 아닌 것은?

                      1. 측정범위가 넓고 표준 게이지가 필요 없다.
                      2. 제품의 치수가 고르지 못한 것을 계산하지 않고 알 수 있다.
                      3. 길이, 면의 각종 형상 측정, 공작기계의 정밀도 검사 등 사용범위가 넓다.
                      4. 높은 정밀도의 측정이 비교적 용이하다.
                      (정답률: 60%)
                        profile_image
                        1

                        12. 다음 그림은 밀링에서 더브테일 가공도면이다. X의 치수로 맞는 것은?

                        1. 25.6⑤
                        2. 23.608
                        3. 22.712
                        4. 18.712
                        (정답률: 55%)
                          profile_image
                          1

                          13. 래핑작업의 장점이 아닌 것은?

                          1. 정밀도가 높은 제품을 가공한다.
                          2. 가공면이 매끈하다.
                          3. 가공면의 내마모성이 좋다.
                          4. 랩제의 잔류가 쉽다.
                          (정답률: 81%)
                            profile_image
                            1

                            14. 선반 바이트의 설치 요령이다. 적합하지 않은 것은?

                            1. 바이트 자루는 수평으로 고정한다.
                            2. 바이트의 돌출 거리는 작업에 지장이 없는 한 길게 고정한다.
                            3. 받침(shim)은 바이트 자루의 전체면이 닿도록 한다.
                            4. 높이를 정확히 맞추기 위해서는 받침(shim) 1개 또는 두께가 다른 여러 개를 준비한다.
                            (정답률: 86%)
                              profile_image
                              1

                              15. 수평식 보링 머신 중 새들이 없고, 길이방향의 이송은 드를 따라 컬럼이 이송되며, 중량이 큰 가공물을 가공하기에 가장 적합한 구조를 가지고 있는 형은?

                              1. 테이블형
                              2. 플레이너형
                              3. 플로우형
                              4. 코어형
                              (정답률: 81%)
                                profile_image
                                1

                                16. 연삭 작업 시 주의할 점에 대한 설명으로 틀린 것은?

                                1. 숫돌 커버를 반드시 설치하여 사용한다.
                                2. 양 숫돌차의 입도는 항상 같게 하여야 한다.
                                3. 연삭 작업시에는 보안경을 꼭 착용하여야 한다.
                                4. 숫돌은 나무 해머로 가볍게 두들겨 음향검사를 한다.
                                (정답률: 80%)
                                  profile_image
                                  1

                                  17. 절삭공구 재료에서 W, Cr, V, Co 등의 원소를 함유하는 합금강은?

                                  1. 고탄소강
                                  2. 합금 공구강
                                  3. 고속도강
                                  4. 초경합금
                                  (정답률: 69%)
                                    profile_image
                                    1

                                    18. 밀링 머신에서 하향 절삭에 비교한 상향절삭의 장점은 어느 것인가?

                                    1. 절삭시 백래시 영향이 적다.
                                    2. 일감의 고정이 유리하다.
                                    3. 표면거칠기가 좋다.
                                    4. 공구날의 마모가 느리다.
                                    (정답률: 78%)
                                      profile_image
                                      1

                                      19. 선반의 베드(bed)에 관한 설명으로 틀린 것은?

                                      1. 미끄럼 면의 단면 모양은 원형과 구형이 있다.
                                      2. 주로 합금주철이나 구상흑연주철 등의 고급주철로 제작한다.
                                      3. 미끄럼면은 기계가공 또는 스크레이핑(scraping)을 한다.
                                      4. 내마모성을 높이기 위하여 표면경화처리를 하고 연삭가공을 한다.
                                      (정답률: 59%)
                                        profile_image
                                        1

                                        20. 다음 중 드릴 가공의 종류가 아닌 것은?

                                        1. 리밍
                                        2. 카운터 보링
                                        3. 버핑
                                        4. 스폿 페이싱
                                        (정답률: 72%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 다음 담금질 조직 중에서 용적변화(팽창)가 가장 큰 조직은?

                                          1. 팰라이트
                                          2. 오스테나이트
                                          3. 마텐자이트
                                          4. 솔바이트
                                          (정답률: 80%)
                                            profile_image
                                            1

                                            22. 18-8형 스테인리스강에 대한 특징을 설명한 것으로 틀린 것은?

                                            1. Cr(18%)-Ni(8%)이다.
                                            2. 내식성이 우수하며 비자성체이다.
                                            3. 오스테나이트계이다
                                            4. 염산, 염소가스, 황산에 매우 강하다.
                                            (정답률: 72%)
                                              profile_image
                                              1

                                              23. 다음 중 복합재료에서 섬유강화금속은?

                                              1. GFRP
                                              2. CFRP
                                              3. FRS
                                              4. FRM
                                              (정답률: 82%)
                                                profile_image
                                                1

                                                24. 두랄루인은 기계적 성질이 탄소강과 비슷하며 비중은 1/3 정도로 가벼워서 항공기용 재료로 많이 사용되고 있다. 투랄루민의 성분을 올바르게 나타낸 것은?

                                                1. Al-Mg-Po-Ni
                                                2. Al-Fe-Mg-Cu
                                                3. Al-Cu-Mg-Mn
                                                4. Al-Mn-Co-Mg
                                                (정답률: 85%)
                                                  profile_image
                                                  1

                                                  25. 다음 중 뜨임처리 목적으로 틀린 것은?

                                                  1. 담금질 응력 제거
                                                  2. 치수의 경년 변화 방지
                                                  3. 연마 균열의 방지
                                                  4. 내마멸성 저하
                                                  (정답률: 70%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 금속 침투법 중에서 Al를 침투 시키는 것은?

                                                    1. 세라다이징
                                                    2. 알리마이징
                                                    3. 실리코나이징
                                                    4. 칼로나이징
                                                    (정답률: 74%)
                                                      profile_image
                                                      1

                                                      27. 공정이 잇는 합금계에서 공정성분에 가까울수록 변화하는 성질을 설정한 것으로 틀린 것은?

                                                      1. 전기 및 열전도율이 적어진다.
                                                      2. 인장강도, 경도가 커진다.
                                                      3. 용융점이 점차 상승한다.
                                                      4. 연신율, 단면수축율이 감소한다.
                                                      (정답률: 47%)
                                                        profile_image
                                                        1

                                                        28. 일반적으로 탄소강에서 탄소량이 증가할수록 증가하는 물리적 성질은?

                                                        1. 비중
                                                        2. 열팽창계수
                                                        3. 전기저항
                                                        4. 열전도도
                                                        (정답률: 65%)
                                                          profile_image
                                                          1

                                                          29. 전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 박(foil)으로 압연하여 금박의 대용으로도 사용되는 것은?

                                                          1. 90%Cu ~ 10%Zn 합금
                                                          2. 80%Cu ~ 20%Zn 합금
                                                          3. 60%Cu ~ 40%Zn 합금
                                                          4. 50%Cu ~ 50%Zn 합금
                                                          (정답률: 79%)
                                                            profile_image
                                                            1

                                                            30. 다음 금속 중 전기 전도율이 가장 큰 것은?

                                                            1. 알루미늄
                                                            2. 마그네슘
                                                            3. 구리
                                                            4. 니켈
                                                            (정답률: 83%)
                                                              profile_image
                                                              1

                                                              31. 1200rpm으로 2kW의 동력을 전달시키려고 할 때 기어잇수 Z=20, 모듈 m=4인 스퍼기어의 이에 걸리는 힘(피치원 접선방향 힘)은 약 몇 N 인가?

                                                              1. 284
                                                              2. 312
                                                              3. 356
                                                              4. 398
                                                              (정답률: 26%)
                                                                profile_image
                                                                1

                                                                32. 미끄럼 베어링 재료의 구비조건으로 틀린 것은?

                                                                1. 마찰게수가 클 것
                                                                2. 내식성이 높을 것
                                                                3. 피로한도가 높을 것
                                                                4. 열전도율이 높을 것
                                                                (정답률: 73%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 중 동력전달장치로서 운전이 조용하고, 무단변속을 할 수 있으나 일정한 속도비를 얻기가 힘든 것은?

                                                                  1. 마찰차
                                                                  2. 기어
                                                                  3. 체인
                                                                  4. 플라이 휠
                                                                  (정답률: 65%)
                                                                    profile_image
                                                                    1

                                                                    34. 단면 50mm×50mm이고, 길이 100mm의 탄소강재가 있다. 여기에 10kN의 인장력을 길이 방향으로 주었을 때, 0.4mm가 늘어났다면, 이 때 변형률은 얼마인가?

                                                                    1. 0.0025
                                                                    2. 0.004
                                                                    3. 0.0125
                                                                    4. 0.025
                                                                    (정답률: 57%)
                                                                      profile_image
                                                                      1

                                                                      35. 동일 조건하에서 코일 스프링 처짐량을 2배로 하려면, 유효감김수는 몇 배가 되어야 하는가? (단, 스프링 소선 지름, 코일 평균 지름, 작용하중 및 스프링의 전단탄성계수 등은 일정하다.)

                                                                      1. 2배
                                                                      2. 4배
                                                                      3. 8배
                                                                      4. 16배
                                                                      (정답률: 62%)
                                                                        profile_image
                                                                        1

                                                                        36. 로프 전동의 특징에 대한 설명으로 틀린 것은?

                                                                        1. 전동경로가 직선이 아닌 경우에도 사용이 가능하다.
                                                                        2. 벨트 전동과 비교하여 큰 동력을 전달하는데 불리하다.
                                                                        3. 장거리의 동력전달이 가능하다.
                                                                        4. 정확한 속도비의 전동이 불확실하다.
                                                                        (정답률: 48%)
                                                                          profile_image
                                                                          1

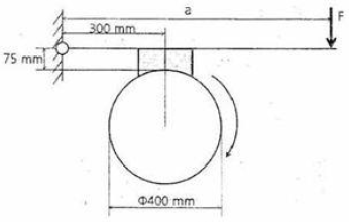

                                                                          37. 그림과 같은 블록 브레이크에서 드럼축에 156.96N·m의 제동코크를 발생시키기 위해, 레버 끝에 F=981N의 힘이 필요한 경우, 레버의 길이 a는 약 몇 mm인가? (단, 블록과 드럼사이 마찰계수 μ=0.2 이다.)

                                                                          1. 930
                                                                          2. 1⑤0
                                                                          3. 1140
                                                                          4. 1260
                                                                          (정답률: 27%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음 그림과 같은 맙대기 용접 이음에서, 인장하중 W[N], 강판의 두께 h[mm]라 할 때 길이ℓ[mm]를 구하는 식으로 가장 옳은 것은? (단, 상하의 용접부 목두께가 각각 t1[mm], t2[mm] 이고, 용접부에서 발생하는 인장응력σt[N/mm2]이다.

                                                                            (정답률: 66%)
                                                                              profile_image
                                                                              1

                                                                              39. 미터나사의 피치가 3mm이고 유효 지름 d는 22.⑤1mm 일 때 나사 효율 η는 약 얼마인가? (단, 마찰 계수 μ = 0.1⑤ 이다.)

                                                                              1. η = 25.2%
                                                                              2. η = 32.2%
                                                                              3. η = 39.2%
                                                                              4. η = 48.8%
                                                                              (정답률: 29%)
                                                                                profile_image
                                                                                1

                                                                                40. 400rpm으로 4kW의 동력을 전달하는 중실 스핀들 축의 최소 지름은 약 몇 mm인가? (단, 축의 허용전단응력은 20.60MPa 이다.)

                                                                                1. 29
                                                                                2. 13
                                                                                3. 48
                                                                                4. 36
                                                                                (정답률: 31%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. 도넛과는 달리 구멍이 없는 형태의 간단한 다면체의 경계를 표현하는 오일러 공식은? (단, V는 꼭짓점의 수, E는 모서리의 수, F는 면의 수를 의미한다.)

                                                                                  1. V – E – F = 2
                                                                                  2. V + E – F = 2
                                                                                  3. V – E + F = 2
                                                                                  4. V + E + F =2
                                                                                  (정답률: 66%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 자율곡면을 모델링할 때 곡면을 분할하여 정의하는 것이 효율적이다. 이처럼 분할된 단위 곡면을 무엇이라고 하는가?

                                                                                    1. 세그먼트(segment)
                                                                                    2. 패치(patch)
                                                                                    3. 엘리먼트(element)
                                                                                    4. 프리미티브(primitive)
                                                                                    (정답률: 67%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 3차원 물체의 형상을 물체상의 점과 특징선만을 이용항 표현하는 방법은?

                                                                                      1. 와이어 프레임 모델링
                                                                                      2. 솔리드 모델링
                                                                                      3. 윈도우 모델링
                                                                                      4. 서피스 모델링
                                                                                      (정답률: 83%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음은 가공 경로 계획에서 parmetric 방식과 Cartesian방식을 비교하여 설명한 것이다. Cartesian 방식에 대한 설명으로 적절한 것은?

                                                                                        1. 규칙적인 사각형 곡면을 가공하는 경우에 적합하다.
                                                                                        2. 수치적 계산이 더 복잡하다.
                                                                                        3. 곡면이 삼각형 패치로 정의된 경우에는 부적합하다.
                                                                                        4. 피삭체 형상에 따라 적합하지 못한 경우가 있다.
                                                                                        (정답률: 56%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 솔리드 모델링에서 사용되는 일반적인 불리안(Boolean)연산 방법이 아닌 것은?

                                                                                          1. 합(union)
                                                                                          2. 차(difference)
                                                                                          3. 급(multiplication)
                                                                                          4. 적(intersection)
                                                                                          (정답률: 71%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 3차원 형상 모델을 표현하는 방식 중에서 와이어프레임모델링(wireframe modeling)방식의 특징이 아닌 것은?

                                                                                            1. 데이터의 구조가 간단하여 모델링 작업이 비교적 쉽다.
                                                                                            2. 단면도의 작성이 불가능하다.
                                                                                            3. 보이지 않는 부분 즉 은선의 제거가 불가능하다.
                                                                                            4. NC코드 생성이 가능하다.
                                                                                            (정답률: 62%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 그림과 같이 2차원 단면 곡선을 정해진 궤적을 ᄄᆞ라 이동시켜서 3차원 형상을 생성시키는 슬리드 모델링 기법은?

                                                                                              1. Blending
                                                                                              2. Skinning
                                                                                              3. Shearing
                                                                                              4. Sweeping
                                                                                              (정답률: 79%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음은 통합 CAD/CAM 시스템을 사용한 파트 프로그래밍 방법의 단계이다. 그 순서를 가장 알맞게 배열한 것은?

                                                                                                1. 다 → 가 → 라 → 나 → 마 → 바
                                                                                                2. 다 → 가 → 나 → 라 → 마 → 바
                                                                                                3. 다 → 마 → 라 → 가 → 나 → 바
                                                                                                4. 다 → 라 → 가 → 마 → 바 → 나
                                                                                                (정답률: 53%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 서로 다른 CAD/CAM 시스템 사이에 제품 정의 데이터를 교환하기 위하여 개발한 최초의 표준 교환 형식은?

                                                                                                  1. IGES
                                                                                                  2. DXF
                                                                                                  3. STEP
                                                                                                  4. PDES
                                                                                                  (정답률: 78%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. B-spline과 NURB 곡선에 대한 설명으로 잘못된 것은?

                                                                                                    1. B-spline 곡선식은 NURB(Non-uniform Rational B-spline) 곡선식을 포함하는 보다 일반적인 형태의 곡선이다.
                                                                                                    2. B-spline 곡선에서는 곡선의 모양을 변화시키기 위해서 각각의 control point의 좌표를 조절하지만, NURB 곡선에서는 동차 좌표값까지 포함하여 4개의 자유도가 있다.
                                                                                                    3. B-spline 곡선은 원, 타원, 포물선 등 원추곡선을 근사할 수 있다.
                                                                                                    4. NURB 곡선은 원, 타원, 포물선 등 원추곡선을 표현할 수 있어, 프로그램 개발 시 모든 곡선을 NURB곡선으로 나타냄을써 작업량을 줄여준다.
                                                                                                    (정답률: 35%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. CAD 프로그램에서 자유 곡선을 표현할 때 주로 많이 사용하는 방정식의 형태는?

                                                                                                      1. 양함수식(explicit equation)
                                                                                                      2. 음함수식(implicit equation)
                                                                                                      3. 하이브리드식(hybrid equation)
                                                                                                      4. 매개변수식(parametric equation)
                                                                                                      (정답률: 76%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. CAD시스템에 사용되는 입력장치에 해당되지 않는 것은?

                                                                                                        1. 키보드
                                                                                                        2. 라이트 펜
                                                                                                        3. 마우스
                                                                                                        4. 플로터
                                                                                                        (정답률: 82%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 중 분산 처리형 시스템이 갖추어야 할 기본 성능이 아닌 것은?

                                                                                                          1. 여러 시스템 중에서 일부 시스템이 고장이 발생하더라도 나머지는 정상작동 되어야 한다.
                                                                                                          2. 자료 처리 및 계산 작업은 주(main)시스템에서 이루어져야 한다.
                                                                                                          3. 구성된 시스템별 자료는 다른 컴퓨터 시스템 자료의 내용에 변화를 주지 말아야 한다.
                                                                                                          4. 사용자가 구성한 자료나 프로그램을 다른 사용자가 사용하고자 할 때는 정보 통신망을 통해서 언제라도 해당 자료를 사용하거나 보내줄 수 있어야 한다.
                                                                                                          (정답률: 72%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 중앙처리장치(CPU)의 구성요소가 아닌 것은?

                                                                                                            1. 기억장치
                                                                                                            2. 제어장치
                                                                                                            3. 연산논리장치
                                                                                                            4. 레이저 빔 기억장치
                                                                                                            (정답률: 83%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 3차원 뷰잉(viewing) 기법 중 아이소메트릭 투영(isometric projection)에 해당하는 투명 기법은?

                                                                                                              1. 경사 투영(oblique projection)
                                                                                                              2. 원근 투영(perspective projection)
                                                                                                              3. 직교 투영(orthographic projection)
                                                                                                              4. 캐비넷 투영(cabinet projextion)
                                                                                                              (정답률: 49%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 2차원 좌표[x,y,1]와 동차 변환행렬 를 이요한 회전변환에서 회전축은?

                                                                                                                1. x 축
                                                                                                                2. y 축
                                                                                                                3. z 축
                                                                                                                4. x z 축
                                                                                                                (정답률: 48%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음은 2차원에서 동차좌표에 의한 변환행렬을 나타낸 것이다. 평행 이동에 관계되는 것은?

                                                                                                                  1. a, b
                                                                                                                  2. c, d
                                                                                                                  3. p, q
                                                                                                                  4. m, n
                                                                                                                  (정답률: 71%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 드릴링으로 길이 150mm 구멍을 가공하려고 한다. 공구의 분당 회전수는 500rpm, 공구가 1회전 당 드릴 이송량은 0.1mm일 때, 구멍 가공시간은?

                                                                                                                    1. 1분
                                                                                                                    2. 2분
                                                                                                                    3. 3분
                                                                                                                    4. 4분
                                                                                                                    (정답률: 63%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 여러 대의 NC 공작기계를 한 대의 컴퓨터에 결합시켜 제어하는 시스템은?

                                                                                                                      1. CNC
                                                                                                                      2. DNC
                                                                                                                      3. MPU
                                                                                                                      4. MCU
                                                                                                                      (정답률: 86%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 3차 베지어 곡면(Bezier Surface)에 관한 설명 중 틀린 것은?

                                                                                                                        1. 3차 베지어 곡면은 조정점(control points)의 일반적인 형상을 따른다.
                                                                                                                        2. 3차 베지어 곡면은 조정점들로 만들어지는 블록포 내부(Convex Hull)에 포함된다.
                                                                                                                        3. 3차 베지어 곡면의 코너와 코너 조정점은 일치한다.
                                                                                                                        4. 3차 베지어 곡면의 패치(patch)당 조정점의 개수는 9개이다.
                                                                                                                        (정답률: 70%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

                                                                                                                          61. 다음 투상도 중 KS 제도 통칙에 따라 올바르게 작도된 투상도는?

                                                                                                                          (정답률: 79%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 도면에서 다음에 열거한 선이 같은 장소에 중보되었다. 어느 선으로 표시하여야 하는가? (치수 보조선, 절단선, 숨은선, 중심선)

                                                                                                                            1. 숨은선
                                                                                                                            2. 중심선
                                                                                                                            3. 치수 보조선
                                                                                                                            4. 절단선
                                                                                                                            (정답률: 75%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 일반구조용 압연강재의 KS 재료 표시기호 “SS330”에서 “330”은 무엇을 뜻하는가?

                                                                                                                              1. 최저 인장 강도
                                                                                                                              2. 탄소 함유량
                                                                                                                              3. 경도
                                                                                                                              4. 종별 번호
                                                                                                                              (정답률: 70%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 구멍의 치수가 이고, 축의 치수가 이라면 무슨 끼워 맞춤인가?

                                                                                                                                1. 헐거운 끼워 맞춤
                                                                                                                                2. 중간 끼워 맞춤
                                                                                                                                3. 억지 끼워 맞춤
                                                                                                                                4. 가열 끼워 맞춤
                                                                                                                                (정답률: 70%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음과 같은 리벳의 호칭법으로 올바르게 나타낸 것은? (단, 재질 SV330이다.)

                                                                                                                                  1. 납작머리리벳 40×150 SV330
                                                                                                                                  2. 접시머리리벳 40×150 SV330
                                                                                                                                  3. 납작머리리벳 40×130 SV330
                                                                                                                                  4. 점시머리리벳 40×130 SV330
                                                                                                                                  (정답률: 70%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 다음 중 스크레이핑(Scraping) 가공을 나타내는 가공기호는?

                                                                                                                                    1. FS
                                                                                                                                    2. PS
                                                                                                                                    3. FF
                                                                                                                                    4. SH
                                                                                                                                    (정답률: 81%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 제3각 투상법으로 정면도와 평면도를 그림과 같이 나타낼 경우 가장 적합한 우측면도?

                                                                                                                                      (정답률: 46%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 그림과 같은 표면의 결 도시방법의 기호 설명이 올바르게 된 것은?

                                                                                                                                        1. c’ : 기준 길이
                                                                                                                                        2. b : 줄무늬 방향 기호
                                                                                                                                        3. f : Rs의 값
                                                                                                                                        4. d : 가공 방법
                                                                                                                                        (정답률: 54%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 제3각법으로 그린 다음과 같은 3면도 중 각 도면간의 관계가 올바르게 그려진 것은?

                                                                                                                                          (정답률: 67%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. KS 나사의 표시에 관한 설명 중 올바른 것은?

                                                                                                                                            1. 나사산의 강김 방향은 오른나사인 경우만 RH로 명기하고, 왼 나사인 경우 따로 명기하지 않는다.
                                                                                                                                            2. 미터 가는 나사는 피치를 생략하거나 산의 수로 표시한다.
                                                                                                                                            3. 2줄 이상인 경우 그 줄 수를 표시하며 줄 대신에 L로 표시할 수 있다.
                                                                                                                                            4. 피치를 산의 수로 표시하는 나사(유니파이 나사 제외)의 경우 나사의 호칭은 다음과 같이 나나낸다.
                                                                                                                                            (정답률: 62%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. CNC공작기계의 구성에서 사람의 두뇌부분에 해당되는 것은?

                                                                                                                                              1. 서보기구
                                                                                                                                              2. 볼 나사
                                                                                                                                              3. 제어부
                                                                                                                                              4. 위치검출기
                                                                                                                                              (정답률: 70%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 머시닝센터에서 공구를 자동으로 장착하고 교환하는 장치는?

                                                                                                                                                1. ATC
                                                                                                                                                2. APC
                                                                                                                                                3. ATP
                                                                                                                                                4. APT
                                                                                                                                                (정답률: 84%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. CNC선반의 준비기능 중 자동 원정 복귀 기능은?

                                                                                                                                                  1. G27
                                                                                                                                                  2. G28
                                                                                                                                                  3. G29
                                                                                                                                                  4. G30
                                                                                                                                                  (정답률: 78%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 서보모터에서 위치 및 속도를 검출하여 피드백(feed back)하는 제어 방식은?

                                                                                                                                                    1. 개방회로 방식
                                                                                                                                                    2. 하이브리드 방식
                                                                                                                                                    3. 반폐쇄회로 방식
                                                                                                                                                    4. 폐쇄회로 방식
                                                                                                                                                    (정답률: 61%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 선삭용 ISO 인서트 규격 표시법에서 04는 무엇을 의미하는가?

                                                                                                                                                      1. 인선 길이
                                                                                                                                                      2. 날끝 반지름
                                                                                                                                                      3. 공차
                                                                                                                                                      4. 인선 높이
                                                                                                                                                      (정답률: 50%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 와이어 컷 방전가공에서 세컨드 컷을 함으로써 얻을 수 있는 주된 효과는?

                                                                                                                                                        1. 와이어 절약
                                                                                                                                                        2. 가공속도 조절
                                                                                                                                                        3. 다이 형상의 돌기부분 제거
                                                                                                                                                        4. 이온교환수지의 수명 연장
                                                                                                                                                        (정답률: 84%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 머시닝센터로 그림의 각 점을 시작점으로 하여 시계방향으로 360° 원을 가공하고자 할 때 틀린 지령은?

                                                                                                                                                          1. A점 : G02 I50 F80 ;
                                                                                                                                                          2. B점 : G02 J50 F80 ;
                                                                                                                                                          3. C점 : G02 I-50 F80 ;
                                                                                                                                                          4. D점 : G02 J50 F80 ;
                                                                                                                                                          (정답률: 54%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 머시닝센터에서 100rpm으로 회전하는 주축에 피치가 2mm인 나사를 가공하려 할 때 이송 속도(mm/min)는?

                                                                                                                                                            1. 100
                                                                                                                                                            2. 200
                                                                                                                                                            3. 300
                                                                                                                                                            4. 400
                                                                                                                                                            (정답률: 81%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 다음 CNC선반 프로그램에서 ø50일 때 주축의 회전수는 약 얼마인가?

                                                                                                                                                              1. 1200rpm
                                                                                                                                                              2. 764rpm
                                                                                                                                                              3. 120rpm
                                                                                                                                                              4. 634rpm
                                                                                                                                                              (정답률: 66%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. CNC공작기계의 일상점검 내용 중 매일 점검사항이 아닌 것은?

                                                                                                                                                                1. 외관 점검
                                                                                                                                                                2. 유량 점검
                                                                                                                                                                3. 기계정도 점검
                                                                                                                                                                4. 압력 점검
                                                                                                                                                                (정답률: 75%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
