전자산업기사 (2018-03-04 기출문제)
목록

1과목: 전자회로

1. 다음 회로의 동작으로 옳은 것은?

  1. 정(+)방향 피크를 기준 레벨 VR로 클램프한다.
  2. 부(-)방향 피크를 기준 레벨 VR에 클램프한다.
  3. 출력은 2VR이다.
  4. 출력은 Vi이다.
(정답률: 78%)
    profile_image
    1

    2. IC 연산증폭기의 입력단으로 사용되는 증폭기는?

    1. 차동 증폭기
    2. 전압 증폭기
    3. 전류 증폭기
    4. 전력 증폭기
    (정답률: 85%)
      profile_image
      1

      3. 반전 증폭기의 출력전압 VO는? (단, R1 = 20KΩ, R2 = 10KΩ, Vi = 5V이다.)

      1. 2.5V
      2. -2.5V
      3. 10V
      4. -10V
      (정답률: 65%)
        profile_image
        1

        4. 다중 회선을 구성할 때 시분할 방식으로 하려면 어떤 변조 방식이 가장 적절한가?

        1. PWM
        2. AM
        3. 펄스 변조
        4. PM
        (정답률: 82%)
          profile_image
          1

          5. 연산증폭기에 계단파 입력전압이 인가되었을 때 시간에 따른 출력전압의 변화율을 나타내는 것은?

          1. 전류 드리프트
          2. 슬루레이트
          3. 동상신호제거비
          4. 출력 오프셋 전압
          (정답률: 83%)
            profile_image
            1

            6. 전파브리지 정류기의 다이오드 하나가 개방(Open)될 때 출력전압은 어떻게 변화되는가?

            1. 0V
            2. 반파 전압
            3. 입력전압의 10배
            4. 입력전압의 2배
            (정답률: 75%)
              profile_image
              1

              7. 펄스 변조 방식 중에서 아날로그 변조가 아닌것은?

              1. 펄스 진폭 변조(PAM)
              2. 펄스 부호 변조(PCM)
              3. 펄스 위상 변조(PPM)
              4. 펄스 폭 변조(PWM)
              (정답률: 73%)
                profile_image
                1

                8. 전류 귀환 증폭기의 출력 임피던스는 귀환이 없을 때와 비교하면 어떠한가?

                1. 감소한다.
                2. 증가한다.
                3. 변화가 없다.
                4. 증가 또는 감소할 수 있다.
                (정답률: 65%)
                  profile_image
                  1

                  9. 그림의 PCM 회로 구성에서 들어갈 회로를 올바르게 나열한 것은?

                  1. ㄱ: 표본화 회로, ㄴ: 양자화 회로, ㄷ: 부호화 회로
                  2. ㄱ: 표본화 회로, ㄴ: 부호화 회로, ㄷ: 양자화 회로
                  3. ㄱ: 부호화 회로, ㄴ: 양자화 회로, ㄷ: 표본화 회로
                  4. ㄱ: 양자화 회로, ㄴ: 표본화 회로, ㄷ: 부호화 회로
                  (정답률: 88%)
                    profile_image
                    1

                    10. 전류-전압 관계가 인 소자의 전달컨덕턴스(Transconductance) gm은?

                    (정답률: 63%)
                      profile_image
                      1

                      11. 단상 반파 정류 회로에서 순저항 부하에 걸리는 직류 전압의 크기가 200V일 때, 다이오드에 걸리는 최대 역전압의 크기는 약 몇 V 인가?

                      1. 628
                      2. 314
                      3. 141.4
                      4. 565.7
                      (정답률: 58%)
                        profile_image
                        1

                        12. 이미터 접지증폭기에 이미터 저항을 연결했을 경우 나타나는 결과에 관한 설명으로 틀린것은?

                        1. 입력저항이 증가한다.
                        2. 주파수 특성이 개선된다.
                        3. 안정도가 좋아진다.
                        4. 전압이득이 증가한다.
                        (정답률: 63%)
                          profile_image
                          1

                          13. 다음 등가회로가 나타내는 소자는?

                          1. SSS
                          2. SUS
                          3. SCR
                          4. SCS
                          (정답률: 85%)
                            profile_image
                            1

                            14. 부귀환 증폭기의 일반적인 특징으로 틀린 것은?

                            1. 잡음이 감소한다.
                            2. 대역폭이 증가한다.
                            3. 안정도가 증가한다.
                            4. 일그러짐이 증가한다.
                            (정답률: 80%)
                              profile_image
                              1

                              15. 입력의 반주기(180°) 동안은 직선 영역에서 동작하고 나머지 반주기 동안은 차단영역에서 동작하는 증폭기는?

                              1. A급
                              2. B급
                              3. C급
                              4. D급
                              (정답률: 82%)
                                profile_image
                                1

                                16. FET에서 VGS = 0.7V로 일정하게 하고 VDS를 5V에서 10V로 변화시켰을 때, ID가 10mA에서 15mA로 변화하였다면 드레인-소스 저항(rd)은 몇 KΩ 인가?

                                1. 1
                                2. 5
                                3. 10
                                4. 50
                                (정답률: 55%)
                                  profile_image
                                  1

                                  17. A급 전력증폭기의 특징에 관한 설명 중 틀린것은?

                                  1. 입력신호 전주기(0~360°)에서 동작한다.
                                  2. 활성영역에서 동작한다.
                                  3. 효율은 이다.
                                  4. 완충 증폭기로 이용한다.
                                  (정답률: 78%)
                                    profile_image
                                    1

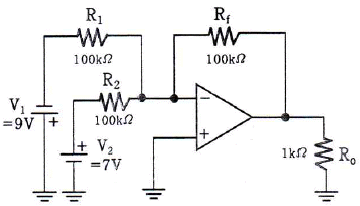

                                    18. 회로에서 저항 RO 양단의 출력전압은 몇 V인가?

                                    1. 1
                                    2. 2
                                    3. 3
                                    4. 4
                                    (정답률: 75%)
                                      profile_image
                                      1

                                      19. 정전압 장치의 출력전압은 몇 V 인가?

                                      1. 5
                                      2. 7.5
                                      3. 10
                                      4. 30
                                      (정답률: 62%)
                                        profile_image
                                        1

                                        20. n-채널 JFET의 IDSS = 16mA, VP=-4V, VGS = -2V일 때 gm은 몇 S 인가?

                                        1. 1
                                        2. 2
                                        3. 3
                                        4. 4
                                        (정답률: 60%)
                                          profile_image
                                          1

                                          2과목: 전기자기학 및 회로이론

                                          21. 다음 물질 중 비유전율이 가장 큰 것은?

                                          1. 물
                                          2. 수소
                                          3. 고무
                                          4. 운모
                                          (정답률: 77%)
                                            profile_image
                                            1

                                            22. 두 개의 무한히 긴 직선도체를 거리 r(m)간격으로 평행하게 놓고, 각각에 I1, I2의 전류를 흘렸을 때 단위 길이당 작용하는 힘(N/m)은 어떻게 표현되는가?

                                            (정답률: 50%)
                                              profile_image
                                              1

                                              23. 비유전율 εs=3인 유전체 중에 Q1 = Q2 = 2×10-6C의 두 점전하간에 작용하는 힘 F가 3×10-3 N이 되도록 하려면 두 점전하는 몇 m 떨어져 있어야 하는가?

                                              1. 1
                                              2. 2
                                              3. 3
                                              4. 4
                                              (정답률: 58%)
                                                profile_image
                                                1

                                                24. 압전기 현상에서 분극과 응력이 동일 방향으로 발생하는 현상은?

                                                1. 횡효과
                                                2. 종효과
                                                3. 역효과
                                                4. 간접효과
                                                (정답률: 65%)
                                                  profile_image
                                                  1

                                                  25. 자유공간을 통과하는 전자파의 전파속도 v는? (단, εo: 자유공간의 유전율, μo: 자유공간의 투자율이다.)

                                                  (정답률: 68%)
                                                    profile_image
                                                    1

                                                    26. 환상철심에 권수 20회의 A코일과 권수 80회의 B코일이 있을 때 A코일의 자기 인덕턴스가 5mH라면 두 코일의 상호 인덕턴스는 몇 mH인가?

                                                    1. 20
                                                    2. 40
                                                    3. 60
                                                    4. 80
                                                    (정답률: 57%)
                                                      profile_image
                                                      1

                                                      27. 권수가 200회이고, 자기 인덕턴스가 20mH인 코일에 2A의 전류를 흘릴 때 자속은 몇 Wb인가? (단, 누설자속은 없는 것으로 한다.)

                                                      1. 2×10-2
                                                      2. 4×10-2
                                                      3. 2×10-4
                                                      4. 4×10-4
                                                      (정답률: 58%)
                                                        profile_image
                                                        1

                                                        28. 공기 중에서 반지름 a(m)의 도체구에 Q(C)의 전하를 주었을 때 전위가 V(V)로 되었다. 이 도체구가 갖는 에너지(J)은?

                                                        (정답률: 50%)
                                                          profile_image
                                                          1

                                                          29. 길이 20cm, 단면의 반지름 10cm인 원통이 길이의 방향으로 균일하게 자화되어 자화의 세기가 200Wb/m2인 경우, 원통 양 단자에서의 전 자극의 세기는 몇 Wb 인가?

                                                          1. π
                                                          2. 2π
                                                          3. 3π
                                                          4. 4π
                                                          (정답률: 57%)
                                                            profile_image
                                                            1

                                                            30. 주파수가 1MHz인 전자파의 파장은 공기 중에서 몇 m 인가?

                                                            1. 100
                                                            2. 200
                                                            3. 300
                                                            4. 400
                                                            (정답률: 67%)
                                                              profile_image
                                                              1

                                                              31. e=200√2 sin wt+100√2sin wt[V]인 전압을 RL 직렬회로에 가할 때 제 3고조파 전류의 실효값은 몇 A 인가? (단, R=8Ω, ωL=2Ω이다.)

                                                              1. 10
                                                              2. 14
                                                              3. 20
                                                              4. 28
                                                              (정답률: 35%)
                                                                profile_image
                                                                1

                                                                32. RLC 직렬 회로에서 저항의 값이 어떤 조건을 가질 때 진동하는가? (단, t=0인 순간에 스위치를 닫아 정현파 교류기전력 e=Emsin(ωt+θ)를 인가한 경우라 가정한다.)

                                                                (정답률: 48%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 필터에 관한 설명 중 틀린 것은?

                                                                  1. 저역통과 회로는 높은 주파수를 잘 통과시키는 회로이다.
                                                                  2. 고역통과 회로는 낮은 주파수를 잘 통과시키지 않는 회로이다.
                                                                  3. 대역통과 회로는 대역에 해당하는 주파수만 통과시키는 회로이다.
                                                                  4. 대역저지 회로는 대역에 해당되는 주파수를 통과시키지 않는 회로이다.
                                                                  (정답률: 75%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 파형을 단위계단 함수로 표시할 때 S(t) 는?

                                                                    1. u(t)+u(t-T)-2u(t-2T)
                                                                    2. u(t)+u(t-T)+2u(t-2T)
                                                                    3. u(t)+u(t-T)-2u(t+2T)
                                                                    4. u(t)+u(t+T)+2u(t+2T)
                                                                    (정답률: 64%)
                                                                      profile_image
                                                                      1

                                                                      35. 인덕턴스 L1=L2=10mH이고, 상호 인덕턴스 M이 5mH일 때 결합계수(k)는?

                                                                      1. 0.1
                                                                      2. 0.2
                                                                      3. 0.3
                                                                      4. 0.5
                                                                      (정답률: 64%)
                                                                        profile_image
                                                                        1

                                                                        36. 그림과 같은 회로망 그래프에서 컷 세트(cut-set)를 나타내는 것은?

                                                                        1. {1,2,3}
                                                                        2. {1,4,5}
                                                                        3. {1,3,4}
                                                                        4. {1,2,3,4}
                                                                        (정답률: 68%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음의 회로가 정저항 회로가 되기 위한 L의 값은 몇 mH 인가? (단, R=1kΩ, C=0.1μF이다.)

                                                                          1. 10
                                                                          2. 40
                                                                          3. 100
                                                                          4. 150
                                                                          (정답률: 62%)
                                                                            profile_image
                                                                            1

                                                                            38. 감쇄지수 함수 Ae-atsinωt의 라플라스 변환을 옳게 나타내는 것은?

                                                                            (정답률: 52%)
                                                                              profile_image
                                                                              1

                                                                              39. 권선비가 1인 이상적인 트랜스포머의 권선이 코어 주위에 반대방향으로 감겨 있으면 2차 전압은?

                                                                              1. 1차 전압과 동위상이다.
                                                                              2. 1차 전압과 역위상이다.
                                                                              3. 1차 전압보다 크다.
                                                                              4. 1차 전압보다 작다.
                                                                              (정답률: 73%)
                                                                                profile_image
                                                                                1

                                                                                40. 4단자망의 파라미터 A,B,C,D의 내용으로 옳은 것은?

                                                                                1. A: 전압비, B: 임피던스 차원, C: 어드미턴스 차원, D: 전류비
                                                                                2. A: 전류비, B: 임피던스 차원, C: 어드미턴스 차원, D: 전압비
                                                                                3. A: 전압비, B: 어드미턴스 차원, C: 임피던스 차원, D: 전류비
                                                                                4. A: 전류비, B: 어드미턴스 차원, C: 임피던스 차원, D: 전압비
                                                                                (정답률: 74%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전자계산기일반

                                                                                  41. Programmed I/O에 사용되는 핸드셰이킹(hand shaking) 비트이며, 입력으로 전송할 준비가 된 데이터 또는 출력에서 수신할 준비가 된 데이터를 가진 주변장치를 가리키는 것은?

                                                                                  1. status bit
                                                                                  2. start bit
                                                                                  3. interrupt bit
                                                                                  4. vector bit
                                                                                  (정답률: 71%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 자료가 기억된 장소에 직접 사상(Mapping)시킬 수 있는 주소는?

                                                                                    1. 직접 주소
                                                                                    2. 간접 주소
                                                                                    3. 계산에 의한 주소
                                                                                    4. 자료 자신
                                                                                    (정답률: 81%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 정수의 표현이 크기에 제한받는 가장 큰 이유는?

                                                                                      1. 기계어(WORD, BYTE)의 크기나 수
                                                                                      2. 기억용량
                                                                                      3. 기억 장치의 질
                                                                                      4. CPU 클럭
                                                                                      (정답률: 73%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 컴퓨터 연산에서 보수(Complement)를 사용하는 목적으로 가장 적합한 것은?

                                                                                        1. 가산기를 이용하여 감산을 수행하기 위하여
                                                                                        2. 연산 속도를 줄이기 위하여
                                                                                        3. 저장공간의 확보를 위하여
                                                                                        4. 논리 연산의 게이트 수를 줄이기 위하여
                                                                                        (정답률: 76%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 캐시 메모리(Cache Memory)의 설명으로 가장 옳은 것은?

                                                                                          1. CPU의 속도와 기억장치의 속도 차를 늘이기 위한 기억장치이다.
                                                                                          2. 캐시의 성능을 나타내는 척도를 적중률(hit ratio)이라 한다.
                                                                                          3. 주로 DRAM으로 구성되어 있다.
                                                                                          4. CPU와 보조기억장치의 정보교환을 위해 데이터를 임시 보관한다.
                                                                                          (정답률: 67%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 인터럽트를 발생하는 장치들을 직렬로 연결하는 하드웨어적인 우선순위 제어 방식은?

                                                                                            1. interface
                                                                                            2. encoder
                                                                                            3. daisy chain
                                                                                            4. polling
                                                                                            (정답률: 69%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 프로그램 카운터(program counter)는 다음에 실행해야 할 프로그램 명령의 어떤 것을 유지하는가?

                                                                                              1. 클록(Clock)
                                                                                              2. 주소(Address)
                                                                                              3. 동작(Operation)
                                                                                              4. 상태(Status)
                                                                                              (정답률: 67%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 하나의 입력 신호를 받아서 수많은 데이터 출력선 중 하나를 선택하는 장치는?

                                                                                                1. Demultiplexer
                                                                                                2. Debugger
                                                                                                3. Flip-flop
                                                                                                4. Accumulator
                                                                                                (정답률: 76%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 32비트 컴퓨터에서 어떤 메모리의 용량이 16kilo×32의 용량을 가지고 있다. 이 메모리가 가질 수 있는 최대 주소 입력 선의 개수는?

                                                                                                  1. 14
                                                                                                  2. 32
                                                                                                  3. 64
                                                                                                  4. 512
                                                                                                  (정답률: 48%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 컴퓨터를 명령어집합의 복잡성에 따라 RISC와 CISC로 구분할 때 CISC 컴퓨터의 특징이 아닌것은?

                                                                                                    1. RISC에 비해 명령어 수가 많다.
                                                                                                    2. RISC에 비해 주소지정방식이 다양하다.
                                                                                                    3. 명령어 형식은 모두 같은 길이를 갖는다.
                                                                                                    4. 대부분의 명령어는 직접적으로 기억장치에 접근(Access)을 할 수 있다.
                                                                                                    (정답률: 72%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 8비트에 BCD 코드 2개의 숫자를 표현하는 방법으로 기억장치의 공간 이용도를 높일 수 있어 주로 10진수 연산에 사용되는 것은?

                                                                                                      1. 부동 소수점 형식
                                                                                                      2. 팩 10진수 형식
                                                                                                      3. 언팩 2진수 형식
                                                                                                      4. 8진 데이터 형식
                                                                                                      (정답률: 76%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 불 함수 를 가장 간략화한 결과로 옳은 것은?

                                                                                                        (정답률: 79%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 중 두 문자의 비교에 가장 적합한 논리 연산은?

                                                                                                          1. AND
                                                                                                          2. OR
                                                                                                          3. NOT
                                                                                                          4. EX-OR
                                                                                                          (정답률: 69%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 개인용 컴퓨터(PC)를 구성 및 운용하는데 반드시 필요한 장치가 아닌 것은?

                                                                                                            1. CPU
                                                                                                            2. RAM
                                                                                                            3. HDD
                                                                                                            4. Plotter
                                                                                                            (정답률: 78%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 기억장치 접근 방식의 분류에서 DASD 방식이 아닌 것은?

                                                                                                              1. FDD
                                                                                                              2. HDD
                                                                                                              3. SSD
                                                                                                              4. Magnetic Tape
                                                                                                              (정답률: 77%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음의 코드체계 중 인접한 연속된 수들을 서로 한 비트만 달라지게 나타내는 이진 코드의 표현방법으로 주로 오류정정에 사용되는 코드로 가장 적합한 것은?

                                                                                                                1. BCD
                                                                                                                2. ASCII
                                                                                                                3. GRAY
                                                                                                                4. UNI
                                                                                                                (정답률: 77%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 인터럽트(interrupt)에 관한 설명으로 틀린 것은?

                                                                                                                  1. 내부 혹은 외부장치로부터 요구되는 우선 서비스 요청이다.
                                                                                                                  2. 주로 소프트웨어, 하드웨어의 원인에 의해서 발생된다.
                                                                                                                  3. PSW(Program Status Word)와는 관계없다.
                                                                                                                  4. 고정소수점 연산의 오버플로우(Overflow)발생 때 발생한다.
                                                                                                                  (정답률: 72%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 오퍼랜드 형식에 따라 명령어를 구분할 때, 그 분류에 포함되지 않는 것은?

                                                                                                                    1. 메모리 참조 명령
                                                                                                                    2. 레지스터 참조 명령
                                                                                                                    3. 입출력 명령
                                                                                                                    4. 버스 참조 명령
                                                                                                                    (정답률: 62%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 보조기억장치로 사용되고 있는 CD-ROM과 DVD에 대한 설명으로 옳지 않은 것은?

                                                                                                                      1. CD-ROM과 DVD에서 사용하는 레이저의 파장은 같다.
                                                                                                                      2. DVD는 기존 CD와의 호환성이 높은 멀티미디어 CD방식과 기록용량을 높이기에 용이한 초밀도 방식(SD)이 있다.
                                                                                                                      3. CD-ROM의 디스크 구조는 단층인데 반해, DVD는 2층까지 있다.
                                                                                                                      4. CD-ROM과 DVD의 배속을 표현할 때, 각각 기본적인 데이터 전송속도의 배수이다.
                                                                                                                      (정답률: 74%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 어떤 일을 실행하는데 있어서 하나의 일을 여러 단계로 나누어 중첩되게 실행함으로써 성능을 높이는 방법은?

                                                                                                                        1. IOP
                                                                                                                        2. cycle staling
                                                                                                                        3. pipelining
                                                                                                                        4. program status word
                                                                                                                        (정답률: 65%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전자계측

                                                                                                                          61. 그림의 발진기에서 발진 주파수를 낮추기 위한 방법은?

                                                                                                                          1. R 증가, C 감소
                                                                                                                          2. R 감소, C 증가
                                                                                                                          3. R과 C의 감소
                                                                                                                          4. R과 C의 증가
                                                                                                                          (정답률: 70%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 계측용 발진기의 필요조건으로 적합하지 않은 것은?

                                                                                                                            1. 출력 임피던스가 가능한 클 것
                                                                                                                            2. 출력 파형의 왜율이 적을 것
                                                                                                                            3. 발진 주파수를 연속적으로 가변할 수 있을 것
                                                                                                                            4. 출력 전압은 안정되고 직독할 수 있을 것
                                                                                                                            (정답률: 66%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 다음 중 LC 회로의 공진시 공진 주파수는?

                                                                                                                              (정답률: 71%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 다음 그림과 같은 저역필터의 차단주파수(fc)는?

                                                                                                                                (정답률: 51%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 홀 계수 0.04m3/C, 두께 0.5 mm인 홀 발전기를 0.5 WB/m2인 자속밀도(B) 속에 수직으로 놓고 전류 단자에 1mA를 흘린 경우에 얻어지는 기전력은 몇 mV 인가?

                                                                                                                                  1. 10
                                                                                                                                  2. 20
                                                                                                                                  3. 40
                                                                                                                                  4. 80
                                                                                                                                  (정답률: 47%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 오실로스코프에서 화면의 수직축 눈금 1개에 해당하는 크기 값을 변경하고자 할 때 사용하는 것은?

                                                                                                                                    1. TIME/DIV
                                                                                                                                    2. VOLTS/DIV
                                                                                                                                    3. POSITION
                                                                                                                                    4. TRIG MODE
                                                                                                                                    (정답률: 78%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 최대 눈금 50mV, 내부 저항 10Ω의 직류 전압계에 배율기를 사용하여 3V의 전압을 측정하려면 배율기의 저항은 몇 Ω 인가?

                                                                                                                                      1. 500
                                                                                                                                      2. 590
                                                                                                                                      3. 600
                                                                                                                                      4. 690
                                                                                                                                      (정답률: 73%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 정현파의 각속도 ω=200[rad/sec]로 주어질 때, 주기는?

                                                                                                                                        3. 100π
                                                                                                                                        4. 10π
                                                                                                                                        (정답률: 68%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 디지털 계수형 주파수계의 구성과 관계가 있는 것은?

                                                                                                                                          1. 변조기
                                                                                                                                          2. 검파기
                                                                                                                                          3. 게이트 회로
                                                                                                                                          4. CRT
                                                                                                                                          (정답률: 64%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 측정기로 미지량을 측정하는 경우에 어느 정도 미세하게 식별할 수 있는지를 나타내는 것은?

                                                                                                                                            1. 확도
                                                                                                                                            2. 정도
                                                                                                                                            3. 편차
                                                                                                                                            4. 감도
                                                                                                                                            (정답률: 60%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 다음 중 저항 온도 특성을 이용한 고주파 전력계로 옳은 것은?

                                                                                                                                              1. 딥미터
                                                                                                                                              2. 볼로미터
                                                                                                                                              3. 김쇄기
                                                                                                                                              4. 멀티미터기
                                                                                                                                              (정답률: 76%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 오실로스코프의 수평 편향 시스템의 기본 구성에 속하지 않는 것은?

                                                                                                                                                1. 트리거 회로
                                                                                                                                                2. 수평 증폭기
                                                                                                                                                3. 스위프 발진기
                                                                                                                                                4. 이상 신호 발생기
                                                                                                                                                (정답률: 66%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 오실로스코프 상에서 그림과 같은 도형을 얻었다. c=0.5 이고, d=1 이라면 위상차(θ)는?

                                                                                                                                                  1. θ=0°
                                                                                                                                                  2. θ=30°
                                                                                                                                                  3. θ=90°
                                                                                                                                                  4. θ=150°
                                                                                                                                                  (정답률: 73%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 측정기기의 제어장치는 제어 토크의 종류에 따라 분류할 수 있다. 다음 중 제어장치의 종류가 아닌것은?

                                                                                                                                                    1. 스프링 제어
                                                                                                                                                    2. 공기 제어
                                                                                                                                                    3. 전기적 제어
                                                                                                                                                    4. 자기적 제어
                                                                                                                                                    (정답률: 59%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 표준 커패시터로 미지의 인덕턴스를 측정하는 브리지로서 외부 전자계의 영향이 적고 회로 크기가 작은 회로는?

                                                                                                                                                      1. 윈 브리지 회로
                                                                                                                                                      2. 맥스웰 브리지 회로
                                                                                                                                                      3. 공진 브리지 회로
                                                                                                                                                      4. 캠벨 브리지 회로
                                                                                                                                                      (정답률: 58%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 어떤 전원장치의 무부하시 전압이 220V였는데 정격부하시 전압이 180V가 되었다. 측정된 전압 변동률(%)은?

                                                                                                                                                        1. 22.2
                                                                                                                                                        2. 18.6
                                                                                                                                                        3. 16.6
                                                                                                                                                        4. 11.2
                                                                                                                                                        (정답률: 73%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 정전용량, 저주파 주파수 측정 등에 사용되는 브리지는?

                                                                                                                                                          1. 윈 브리지
                                                                                                                                                          2. 캠벨 브리지
                                                                                                                                                          3. 셰링 브리지
                                                                                                                                                          4. 코올라시 브리지
                                                                                                                                                          (정답률: 63%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 대표적인 파형 측정기로서 신호의 주파수와 전압의 크기, 감쇠량, 변조지수, 점유 대역폭, 변조 신호 주파수 등을 측정하고 신호의 왜곡 측정, 잡음 등을 분석할 수 있는 계기는?

                                                                                                                                                            1. 오실로스코프
                                                                                                                                                            2. 디지털 전력량계
                                                                                                                                                            3. 스펙트럼 분석기
                                                                                                                                                            4. 주파수 카운터
                                                                                                                                                            (정답률: 61%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 피측정 주파수를 계수형 주파수계로 측정한 결과 1초에 반복한 횟수가 60번 이었다. 피측정 주파수는?

                                                                                                                                                              1. 1Hz
                                                                                                                                                              2. 60Hz
                                                                                                                                                              4. 360Hz
                                                                                                                                                              (정답률: 79%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 다음의 지침형 주파수계에서 주파수(f)는 몇 kHz 인가?(단, V = 5V, C = 250nF, I = 2.5mA이다.)

                                                                                                                                                                1. 0.2
                                                                                                                                                                2. 1
                                                                                                                                                                3. 2
                                                                                                                                                                4. 10
                                                                                                                                                                (정답률: 45%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
