1과목: 전자회로

1. 연산증폭기 회로에서 출력 Vo를 나타내는 식으로 가장 적합한 것은?

(정답률: 78%)

2. 다음 회로의 명칭으로 알맞은 것은?

포스터-실리 검파기
멀티-바이브레이터
연산증폭기
차동증폭기

(정답률: 84%)

3. 트랜지스터 증폭기의 저주파(중간영역)에서의 전류이득을 0[dB]라고 할 때 α차단 주파수에서의 전류이득은 몇 dB 인가?

0
-1
-3
-6

(정답률: 60%)

4. FET에 대한 설명으로 틀린 것은?

전압제어형 트랜지스터이다.
BJT보다 잡음특성이 양호하다.
BJT보다 이득 대역폭적(GBW)이 작다.
BJT보다 온도변화에 따른 안정성이 낮다.

(정답률: 67%)

5. 다음 회로에서 출력전압은 몇 V 인가?

-6
-12
-21
-36

(정답률: 85%)

6. 단위 이득 주파수(f_T)에 대한 설명으로 가장 적합한 것은?

개방 전압 이득이 10[dB]가 되는 주파수
개방 전압 이득이 0[dB]가 되는 주파수
개방 전압 이득이 최대 이득에서 6[dB]가 떨어지는 주파수
개방 전압 이득이 최대 이득에서 3[dB]가 떨어지는 주파수

(정답률: 67%)

7. 이미터 저항을 연결한 CE 증폭기에 대한 설명으로 적합하지 않은 것은?

입력저항이 증가한다.
전압이득이 감소한다.
출력저항이 많이 감소한다.
전류이득은 거의 변화 없다.

(정답률: 49%)

8. 직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변동되는 현상은?

발진
증폭
초퍼
드리프트

(정답률: 77%)

9. 이상적인 차동증폭기의 공통성분제거비(CMRR)는?

0
1
-1
무한대(∞)

(정답률: 79%)

10. 단상 반파 정류회로의 이론상 최대 정류효율은 몇 % 인가?

40.5
48.2
81.2
91.6

(정답률: 61%)

11. 금속산화물반도체 전계효과 트랜지스터(MOSFET)에 대한 설명으로 틀린 것은?

게이트의 전압이 임계 전압 이상으로 커지면 채널이 형성되기 시작하여 점차 채널 폭이 감소한다.
공핍형(depletion, D)과 증가형(enhancement, E) 2가지 형태가 있다.
정(+)의 게이트 소스 간에 전압이 가해지면 MOSFET는 증가형으로 동작한다.
공핍형 MOSFET는 게이트 전압이 0(V)일 때에도 채널이 존재한다.

(정답률: 48%)

12. 그림과 같은 파형의 전압을 교류전압계(AC Voltmeter)로 측정할 때 옳은 것은?

(정답률: 59%)

13. 주파수 대역폭을 넓히기 위한 방법으로 적합하지 않은 것은?

부귀환(feedback)을 사용한다.
복동조 회로(double tuned circuit)를 사용한다.
동조 회로(tuning circuit)의 Q를 높인다.
스태거 증폭(stagger ampliofication) 방식을 사용한다.

(정답률: 58%)

14. 정류기의 직류 출력전압이 전부하일 때 200(V), 무부하인 경우 225(V)이라면 전압변동률은 몇 % 인가?

10
12.5
20
25

(정답률: 82%)

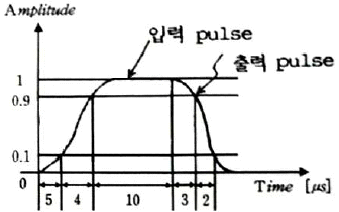

15. 이상적인 구형파 입력 파형에 대한 출력 파형의 응답 시에 진폭과 시간 관계가 그림과 같을 때 하강 시간(fall time)은 몇 μs 인가? (단, 수치의 모든 단위는 μs 이다.)

(정답률: 69%)

16. TV 수상기나 레이더 등과 같이 광대역 증폭을 요구하는 회로에 응용되는 증폭기는?

스태거 동조 증폭기
단일 동조 증폭기
복동조 증폭기
캐스코드 증폭기

(정답률: 69%)

17. 트랜지스터의 콜렉터 손실이 최대 정격 150(W)인 두 개의 트랜지스터를 B급 푸시풀(push-pull)로 동작하려할 때, 콜렉터 손실의 최대 정격이 허용하는 범위에서의 최대 출력은 약 몇 W 인가?

(정답률: 54%)

18. 전압 직렬귀환 증폭 회로의 입력 및 출력 저항은 귀환이 없을 때와 비교하면 어떻게 변화하는가?

입력 임피던스 : 증가, 출력 임피던스 : 증가
입력 임피던스 : 증가, 출력 임피던스 : 감소
입력 임피던스 : 감소, 출력 임피던스 : 증가
입력 임피던스 : 감소, 출력 임피던스 : 감소

(정답률: 79%)

19. 다음 회로에서 전압이득 은? 단

(정답률: 64%)

20. 다음 같은 증폭기에 관한 설명으로 틀린 것은?

부귀환을 걸어줌으로써 출력 임피던스는감소한다.
부귀환을 걸어줌으로써 입력 임피던스는 증가한다.
무귀환 때에 비해 안정도가 좋아진다.
부귀환을 걸어줌으로써 일그러짐은 감소한다.

(정답률: 62%)

2과목: 전기자기학 및 회로이론

21. 벡터에 대한 계산식에서 틀린 것은?

iㆍi = jㆍj = kㆍk = 0
iㆍj = jㆍk = kㆍi = 0
AㆍB = ABcosθ
i×i = j×j = k×k = 0

(정답률: 63%)

22. 20×10^-6(C)의 양전하와 -8×10^-8 (C)의 음전하를 갖는 대전체가 유전율 2.5의 기름 속에서 5[cm] 거리에 있을 때 이 사이에 작용하는 힘(N)은?

반발력 2.304N
반발력 4.608N
흡인력 2.304N
흡인력 4.608N

(정답률: 66%)

23. 길이 l(m)의 도체로 원형코일을 만들어 일정 전류를 흘릴 때 M회 감았을 때의 중심 자계는 N회 감았을 때의 중심 자계의 몇 배인가?

(정답률: 61%)

24. 비투자율이 μs이고 감자율이 N인 자성체를 외부 자계 H 중에 놓았을 때 자성체의 자화의 세기는 몇 Wb/m² 인가?

(정답률: 53%)

25. 공기 중 두 점전하 사이에 작용하는 힘이 15(N)이었다. 두 전하 사이에 유전체를 넣어더니 힘이 3(N)으로 되었다면 유전체의 비유전율은?

(정답률: 77%)

26. 전자파의 에너지 전달방향은?

전계 E의 방향과 같다.
자계 H의 방향과 같다.
E×H의 방향과 같다.
▽×E의 방향과 같다.

(정답률: 68%)

27. 두 콘덴서 C₁=5×10^-6(F)와 C₂=7×10^-6(F)를 각각 100(V)와 200(V)로 충전한 후 극성이 같게 병렬 접속할 때 양단 전압은 약 몇 V 인가?

(정답률: 64%)

28. 반자성체에 해당되는 것은?

(정답률: 63%)

29. 점전하 Q(C)에 의한 무한 평면 도체의 영상 전하는?

Q(C)와 같다.
-Q(C)보다 작다.
Q(C)보다 크다.
-Q(C)와 같다.

(정답률: 73%)

30. 코일의 자기인덕턴스를 L(H), 여기에 흐르는 전류를 I(A)라 할 때, 코일에 흐르는 전류의 변화에 인하여 그 코일에 기전력을 유기하는 현상을 무엇이라 하는가?

렌츠의 법칙
상호유도작용
자기유도작용
페러데이의 법칙

(정답률: 49%)

31. 함수 f(t)=2 를 라플라스로 변환하면?

(정답률: 71%)

32. 이상 변압기에서 권선비 n₁:n₂=1:2 이고, R_L=800(Ω)일 때 입력 측에서 본 등가 임피던스 Ri는 몇 Ω 인가?

1600
400
200
100

(정답률: 63%)

33. 전송선로의 특성 임피던스와 부하 저항이 같으면 부하에서의 반사계수는?

(정답률: 65%)

34. 두 개의 교류전류 i₁, i₂가 다음과 같은 때, 합성전류 i₁+i₂ 는? (단, )

(정답률: 46%)

35. 복소평면(s 평면)에서 근의 위치가 그림의 X표 점에 있을 때 응답 파형은?

감쇠 진동한다.
지속 진동한다.
증가 진동한다.
단조 증가한다.

(정답률: 64%)

36. 전압이득 30을 데시벨(dB)로 표시하면? (단, log₁₀3=0.477 이다.)

25.45 dB
29.54 dB
30.12 dB
35.33 dB

(정답률: 73%)

37. V_O=10(V), Ra=2(Ω), Rb=1(Ω)일 때 V₁ 및 V₂의 전압 V는?

(정답률: 53%)

38. R-C 직렬 회로에 직류 전압을 가할 때 시정수(τ)를 표시하는 것은?

C/R
RC
1/(RC)
R/C

(정답률: 75%)

39. 저항 R과 유도리액턴스 X_L의 직렬회로에서 서셉턴스 B를 표현한 것으로 옳은 것은?

(정답률: 60%)

40. 소비전력이 100(W)인 회로의 역률이 0.8이면 이 회로의 무효전력은 몇 Var 인가?

(정답률: 44%)

3과목: 전자계산기일반

41. 실 매개변수의 값을 형식 매개변수로 전달하는 방법을 지칭하는 개념은?

Call by reference
Call by name
Call by copy
Call by value 논리식

(정답률: 69%)

42. 논리식 ( ) 최소화한 것은?

A+B
AB
AB+1

(정답률: 64%)

43. 어떤 명령이 실행되기 위해 가장 우선적으로 수행되어야 하는 마이크로 동작은?

PC → MBR
PC+1 → PC
MBR → IR
PC → MAR

(정답률: 78%)

44. 8비트 2진수 01010110을 좌측으로 2번 회전시킬 때 변경된 데이터의 최종 값은?

00010101
01011001
10010101
01011000

(정답률: 61%)

45. Source program을 기계어 코드로 번역하기 위한 프로그램이 아닌 것은?

Assembler
Compiler
Debugger
Interpreter

(정답률: 65%)

46. 다음 기억장치를 중 접근시간(access time)이 가장 짧은 것은?

RAM(random access memory)
자기 디스크(magnetic disk)
플로피 디스크(floppy disk)
자기 테이프(magnetic tape)

(정답률: 74%)

47. 10진수 36을 8비트로 표현하여 1의 보수를 취한 후 우측으로 1비트 산술 쉬프트 했을 때의 결과를 2진수로 나타내면?

11011011
01101101
01010010
01010011

(정답률: 56%)

48. 컴퓨터를 구성하는 회로 장치들 중에서 입력과 출력장치, 보조기억장치 등에도 직접 신호 결합되어 서로 간의 동작을 원활하게 하는 장치는?

비교장치
제어장치
조정장치
순서장치

(정답률: 72%)

49. 운영체제를 크게 두 부분으로 나누면?

제어, 감시프로그램
제어, 응용프로그램
처리, 감시프로그램
처리, 제어프로그램

(정답률: 62%)

50. 원시 프로그램을 기계어로 번역한 것은?

연결 프로그램(Linkage program)
목적 프로그램(Object program)
사용자 프로그램(User program)
원시 프로그램(Source program)

(정답률: 73%)

51. 다음 장치 중 컴퓨터의 입력장치가 아닌 것은?

카드판독기
X-Y 플로터
OMR
종이테이프 판독기

(정답률: 75%)

52. 인쇄된 글자를 빛을 쪼여서 반사되는 빛으로 해당되는 글자를 직접 판독하는 장치는?

OMR
OCR
MICR
COMR

(정답률: 69%)

53. JK 플립플롭에서 J=0, K=1로 입력될 때 플립플롭의 상태는?

0으로 변한다.
1로 변한다.
이전의 내용에 대한 complement로 된다.
이전의 내용이 그대로 남는다.

(정답률: 68%)

54. 인터프리터 방식의 고급언어인 것은?

GWBASIC
ANSI C
COBOL
FORTRAN

(정답률: 58%)

55. 마이크로프로세서 내에서 범용 레지스터가 기억하지 않는 것은?

연산할 데이터
연산된 결과
실행될 명령어
주기억장치에서 보내온 데이터

(정답률: 56%)

56. Control Unit에서 다음에 실행할 마이크로 명령어의 주소를 가지고 있는 레지스터는?

(정답률: 51%)

57. 다음 진로표(truth table)가 나타내는 회로는? (단, A,B는 입력이고, Z는 출력이다.)

AND
XOR
OR
NAND

(정답률: 72%)

58. 마이크로컴퓨터에서 양 방향성을 가진 Bus는?

Address Bus
Control Bus
Data Bus
Interrupt Bus

(정답률: 70%)

59. 어떤 컴퓨터의 클럭 펄스가 2[MHz]이고, 16비트 레지스터를 가지고 데이터를 직렬 전송할 때 워드 시간은 몇 [μs]인가?

(정답률: 59%)

60. 확장 2진화 10진 코드라고도 부르며, 대형 컴퓨터에서 널리 채용되어 사용되고 있고 컴퓨터 통신에서도 사용되고 있는 코드는?

GRAY 코드
ASCII 코드
BCD 코드
EBCDIC 코드

(정답률: 59%)

4과목: 전자계측

61. 레헤르선(Lecher wire)의 길이 5(m)일 때 주파수 f는? (단, 빛의 속도[전파 속도] C=3×10⁸ [m/s]이다.)

30 kHz
60 MHz
30 MHz
300 kHz

(정답률: 51%)

62. 헤테로다인 주파수계에서 단일비트법보다 이중비트법이 더 좋은 이유는?

취급이 용이하다.
정확도가 높다.
구조가 간단하다.
주파수 측정범위가 넓다.

(정답률: 60%)

63. 음차 발진기의 특성에 대한 설명 중 옳지 못한 것은?

주파수를 가변시킬 수 없다.
제작이 용이하고 취급이 간단하다.
가청 주파수 이하의 주파수 부표준기로 적합하다.
주파수가 안정되고, 일정하며 출력 파형이 좋다.

(정답률: 57%)

64. 압전 저항효과를 이용하는 센서는?

압력센서
열전센서
자기센서
광센서

(정답률: 71%)

65. 송신기에 관한 측정이 아닌 것은?

변조도(Modulation)
왜율(Distrotion)
신호대 잡음(S/N) 비
선택도(Selectivity)

(정답률: 57%)

66. 그림에서 입력전압 Ei, 출력전압을 EO라 하고 1,2차 코일 L1, L2의 저항분을 무시하면 EO의 값은?

(정답률: 47%)

67. 신호파형에서 전압 V와 시간 T의 관계를 직접 측정할 수 있는 계측기는?

임피던스 분석기
벡터 분석기
오실로스코프
계수기

(정답률: 80%)

68. 제조한 저항 값의 범위가 1.14(kΩ)에서 1.26(kΩ)인 저항기를 1.2(kΩ)로 표시할 때 허용 오차는?

±10%
±5%
±3%
±2%

(정답률: 66%)

69. 칼로리 미터법에 의해 고주파 전력을 측정하는 식으로 옳은 것은? (단, 인입구 온도 T1[℃], 출구의 온도 T2[℃], 냉각수의 유량을 Q[cc/min]라 한다.)

P = KQ(T2+T1)
P = KQ(T1-T2)
P = KQ(T1×T2)
P = KQ(T2-T1)

(정답률: 69%)

70. 내부저항 r_m[Ω]인 전류계의 측정범위를 10배로 하기 위하여 분류기 Rs[Ω]을 병렬로 접속하였다. r_m과 R_s의 관계식 중 옳은 것은?

(정답률: 54%)

71. 지시계기의 제동(Damping) 장치가 쓰이지 않는 것은?

와류 제동
공기 제동
액체 제동
스프링 제동

(정답률: 61%)

72. 오실로스코프의 Y축에 미지 주파수의 정현파 X축에 100(Hz)의 정현파를 접속하여 그림과 같은 도형이 얻어졌을 때 미지 주파수는 몇 Hz 인가?

50
66.7
150
300

(정답률: 54%)

73. 전압계에 의한 오차를 설명한 것 중 잘못된 것은?

전압계의 내부저항과는 무관하다.
실제 전압 값은 측정값보다 더욱 큰 값을 갖는다.
전압계를 연결함으로써 실제 부하 값보다 등가저항이 감소한다.
전압계는 부하저항과 병렬로 연결하여야만 한다.

(정답률: 56%)

74. 측정자의 수를 늘리거나 측정자의 훈련에 의해 제거할 수 있는 측정오차는?

개인적 오차
과실 오차
이론적 오차
우연 오차

(정답률: 59%)

75. Q 미터로 측정할 수 없는 것은?

코일의 실효 인덕턴스
커패시터의 정전용량
코일의 상호 인덕턴스
코일의 분포용량

(정답률: 50%)

76. 10(kHz) 이하의 저주파용으로 감도와 정확도가 높아 미소한 전류나 전압의 측정에 사용하는 계기는?

정전형 계기
정류형 계기
유도형 계기
가동철편형 계기

(정답률: 38%)

77. 수신기에 관한 측정이 아닌 것은?

감도
변조도
선택도
충실도

(정답률: 49%)

78. 비교기 기준전압을 0(V)로 하고 입력에 사인파 전압을 가할 때 출력에 나타나는 전압파형은? (단, 기준전압은 V_A, 입력전압은 V_R, 출력전압은 V₀이다.)

삼각파
정현파
구형파
계단파

(정답률: 65%)

79. 오실로스코프로 관측하려고 하는 파형을 정지시키는 방법이 아닌 것은?

외부 동기
내부 동기
진원 동기
시차 동기

(정답률: 63%)

80. 직류(DC) 전류계 및 직류 전압계로 쓰이는 계기는?

가동코일형
전류력계형
가동철편형
정전형

(정답률: 49%)
