전자산업기사 (2013-06-02 기출문제)
목록

1과목: 전자회로

1. 다음 중 피어스 수정발진회로의 발진주파수 변동 요인으로 가장 적합하지 않은 것은?

  1. 부하의 변동
  2. 주위 온도의 변화
  3. 발진회로의 차폐
  4. 전원 전압의 변동
(정답률: 87%)
    profile_image
    1

    2. 다음 그림에서 트랜지스터의 작용으로 가장 적합한 것은?

    1. 증폭용
    2. 발진용
    3. 전압검출용
    4. 온도보상용
    (정답률: 75%)
      profile_image
      1

      3. 증폭기의 동작점에 의한 분류는 어떠한 조건으로 결정하는 것이 가장 적합한가?

      1. 유통각
      2. 출력전압 크기
      3. 입력신호의 위상
      4. 입력신호의 진폭
      (정답률: 71%)
        profile_image
        1

        4. 전원회로에서 전압안정계수란? (단, VL=직류출력전압, VS=신호원전압, T=주위온도, IL=부하전류이다.)

        (정답률: 77%)
          profile_image
          1

          5. 그림과 같은 연산증폭기에서 V1=1[V], V2=2[V], V3=3[V]일 때, 출력 전압 Vo은 몇 [V]인가?

          1. 20
          2. 60
          3. -120
          4. -180
          (정답률: 86%)
            profile_image
            1

            6. 트랜지스터의 정특성에서 VCE=5[V]일 때, IB를 200[μA]에서 300[μA]까지 변화시켜 VBE가 0.2[V]에서 0.5[V]로 변화되었다면 이 트랜지스터의 hie는?

            1. 300[Ω]
            2. 600[Ω]
            3. 3[kΩ]
            4. 6[kΩ]
            (정답률: 67%)
              profile_image
              1

              7. 진폭 변조(AM)에서 반송파 진폭이 20[V]이다. 30[V]의 진폭을 가지는 신호파를 인가한 경우 변조도는?

              1. 0.66
              2. 50
              3. 10
              4. 1.5
              (정답률: 66%)
                profile_image
                1

                8. 멀티바이브레이터의 단안정, 무안정, 쌍안정의 결정은?

                1. 결합 회로의 구성에 따라 결정된다.
                2. 전원 전압의 크기에 따라 결정된다.
                3. 전원 전류의 크기에 따라 결정된다.
                4. 바이어스 전압의 크기에 따라 결정된다.
                (정답률: 84%)
                  profile_image
                  1

                  9. 궤환 증폭기에서 무궤환시의 전압 이득이 50이고, 저역 3[dB] 차단주파수가 20[Hz]일 때, 궤환시 전압 이득이 40이면 궤환시 저역 3[dB] 차단주파수는 몇 [Hz]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                  1. 8[Hz]
                  2. 16[Hz]
                  3. 20[Hz]
                  4. 25[Hz]
                  (정답률: 55%)
                    profile_image
                    1

                    10. 다음 중 트랜지스터 증폭기 설계 시 동작점(Q점) 결정에 가장 영향이 적은 것은?

                    1. 왜곡
                    2. 주파수 특성
                    3. 최대정격
                    4. 입력신호의 크기
                    (정답률: 54%)
                      profile_image
                      1

                      11. LC 발진기에서 일어나기 쉬운 이상 현상이 아닌 것은?

                      1. 간헐(Blocking) 발진
                      2. 인입 현상
                      3. 자왜(磁歪) 현상
                      4. 기생 진동
                      (정답률: 65%)
                        profile_image
                        1

                        12. 위상변조(PM)를 등가의 주파수변조(FM)로 대치하기 위하여 사용하는 것은?

                        1. Pre-Emphasis
                        2. De-Emphasis
                        3. 평형변조기(Balanced Modulator)
                        4. 전치보상기(Pre-Distorter)
                        (정답률: 63%)
                          profile_image
                          1

                          13. 다음 중 직렬 전압 부궤환 회로의 특징으로 적합하지 않은 것은?

                          1. 전압 이득이 감소
                          2. 주파수 대역폭의 증가
                          3. 비직선 일그러짐의 감소
                          4. 입력 및 출력 임피던스의 증가
                          (정답률: 80%)
                            profile_image
                            1

                            14. 이상적인 연산증폭기의 파라미터 값이 0인 것은?

                            1. 입력 임피던스
                            2. 출력 임피던스
                            3. 전압 이득
                            4. 대역폭
                            (정답률: 74%)
                              profile_image
                              1

                              15. 다음 그림은 반전연산증폭회로이다. V1=3[V], V2=4[V]일 때 VO는 몇 [V]인가?

                              1. 12.5
                              2. 15.5
                              3. -12.5
                              4. -15.5
                              (정답률: 78%)
                                profile_image
                                1

                                16. 트랜지스터에서 전류증폭률이 불균일하므로, 안정된 출력전압을 얻기 위한 가장 적합한 방법은?

                                1. 이미터 회로에 다이오드를 연결한다.
                                2. 서미스터를 베이스와 이미터에 넣는다.
                                3. 트랜지스터에서 증폭된 것을 한번 더 증폭한다.
                                4. 이미터 단자와 접지사이에 저항을 삽입한다.
                                (정답률: 77%)
                                  profile_image
                                  1

                                  17. 다음과 같은 정류기는 어느 점에 교류 입력을 연결하여야 하는가?

                                  1. A - C 점
                                  2. A - D 점
                                  3. B - C점
                                  4. B - D 점
                                  (정답률: 82%)
                                    profile_image
                                    1

                                    18. 다음 중 부궤환 증폭기의 특징에 대한 설명으로 적합하지 않은 것은?

                                    1. 이득이 감소한다.
                                    2. 잡음이 감소한다.
                                    3. 주파수 대역폭이 증가한다.
                                    4. 입ㆍ출력 임피던스 값의 변화가 없다.
                                    (정답률: 81%)
                                      profile_image
                                      1

                                      19. 다음의 접합형 FET 회로에서 드레인 전류 ID=4[mA]일 때 드레인-소스 전압 VDS는 몇 [V]인가?

                                      1. 1[V]
                                      2. 2[V]
                                      3. 3[V]
                                      4. 4[V]
                                      (정답률: 74%)
                                        profile_image
                                        1

                                        20. 다음 회로에 그림과 같은 입력 파형을 인가했을 때 출력 파형은?

                                        1. 삼각파
                                        2. 정현파
                                        3. 임펄스파
                                        4. 스텝파
                                        (정답률: 68%)
                                          profile_image
                                          1

                                          2과목: 전기자기학 및 회로이론

                                          21. 벡터 A, B의 값이 A = i+2j+3k, B = -i+2j+k 일 때 AㆍB의 크기는?

                                          1. 2
                                          2. 4
                                          3. 6
                                          4. 8
                                          (정답률: 61%)
                                            profile_image
                                            1

                                            22. 유전율 ε0인 진공 내를 전자파가 전파할 때 진공중의 투자율은 약 몇 [H/m]인가?

                                            1. 9.56×10-7
                                            2. 12.56×10-7
                                            3. 15.56×10-7
                                            4. 18.56×10-7
                                            (정답률: 66%)
                                              profile_image
                                              1

                                              23. 동심구에서 내부도체의 반지름이 a, 절연체의 반지름이 b, 외부도체의 반지름이 c일 때, 내부도체에만 전하 Q를 주었을 때 내부도체의 전위는? (단, 절연체의 유전율은 ε0이다.)

                                              (정답률: 72%)
                                                profile_image
                                                1

                                                24. 권수 500회의 코일 내를 통하는 자속이 그림과 같이 변화하고 있다. 의 시간 내에 코일의 단자간에 생기는 유기기전력은 몇 [V]인가?

                                                1. 0
                                                2. 0.7
                                                3. 1.4
                                                4. 2.8
                                                (정답률: 66%)
                                                  profile_image
                                                  1

                                                  25. 지름 10[cm]인 원형코일 중심에서의 자계가 1000[A/m]이다. 원형코일이 100회 감겨있을 때 전류는 몇 [A]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                  1. 1[A]
                                                  2. 2[A]
                                                  3. 3[A]
                                                  4. 5[A]
                                                  (정답률: 67%)
                                                    profile_image
                                                    1

                                                    26. 그림과 같이 공극의 면적이 100[cm2]인 전자석의 자속밀도가 0.5[Wb/m2]인 철편을 흡입하는 힘은 약 몇 [N]인가?

                                                    1. 1000
                                                    2. 2000
                                                    3. 3000
                                                    4. 4000
                                                    (정답률: 70%)
                                                      profile_image
                                                      1

                                                      27. 접지 도체구와 점전하간에 작용하는 힘은?

                                                      1. 항상 반발력이다.
                                                      2. 조건적 반발력이다.
                                                      3. 항상 흡입력이다.
                                                      4. 조건적 흡입력이다.
                                                      (정답률: 75%)
                                                        profile_image
                                                        1

                                                        28. 정전계에서 전기력선의 성질을 설명한 것 중 잘못된 것은?

                                                        1. 한 점에서 전기력선의 방향은 그 점의 전계방향과 같다.
                                                        2. 전계가 0이 아닌 곳에서 전기력선은 도체표면에 수직이다.
                                                        3. 전기력선은 전위가 낮은 점에서 높은 점으로 향한다.
                                                        4. 전기력선의 밀도는 그 점에서의 전계의 크기와 같다.
                                                        (정답률: 72%)
                                                          profile_image
                                                          1

                                                          29. 공기 중 두 점전하 사이에 작용하는 힘이 10[N]이었다. 두 전하 사이에 유전체를 넣었더니 힘이 2[N]으로 되었다면 유전체의 비유전율은?

                                                          1. 2.5
                                                          2. 5
                                                          3. 10
                                                          4. 15
                                                          (정답률: 81%)
                                                            profile_image
                                                            1

                                                            30. 물질의 자화현상은?

                                                            1. 전자의 이동
                                                            2. 전자의 공전
                                                            3. 분자의 운동
                                                            4. 전자의 자전
                                                            (정답률: 62%)
                                                              profile_image
                                                              1

                                                              31. (10+j5)/(2+j4)를 계산한 결과 값은?

                                                              1. 2-j1.5
                                                              2. 2+j1.5
                                                              3. 5+j1.0
                                                              4. 5-j1.0
                                                              (정답률: 51%)
                                                                profile_image
                                                                1

                                                                32. 다음 중 파고율(crest factor)을 나타낸 것은?

                                                                1. 최대값/평균값
                                                                2. 실효값/평균값
                                                                3. 실효값/최대값
                                                                4. 최대값/실효값
                                                                (정답률: 63%)
                                                                  profile_image
                                                                  1

                                                                  33. 그림과 같은 회로가 정저항 회로가 되기 위한 C값은 몇 [μF]인가? (단, R=2[kΩ], L=4[H]이다.)

                                                                  1. 0.1
                                                                  2. 0.2
                                                                  3. 1
                                                                  4. 2
                                                                  (정답률: 56%)
                                                                    profile_image
                                                                    1

                                                                    34. 그림과 같은 회로에서 I1과 I2의 위상차는? (단, R1=R2=X1=X2=1[Ω]이다.)

                                                                    1. 0°
                                                                    2. 45°
                                                                    3. 90°
                                                                    4. 1⑤°
                                                                    (정답률: 62%)
                                                                      profile_image
                                                                      1

                                                                      35. 자기 인덕턴스 L1, L2가 각각 4[mH], 9[mH]인 두 코일이 이상결합(理想結合)되었다면 상호 인덕턴스 M은?

                                                                      1. 6[mH]
                                                                      2. 6.5[mH]
                                                                      3. 9[mH]
                                                                      4. 36[mH]
                                                                      (정답률: 74%)
                                                                        profile_image
                                                                        1

                                                                        36. 공진 회로에 있어서 선택도 Q를 표시하는 옳은 식은? (단, RLC 직렬 공진 회로임)

                                                                        (정답률: 70%)
                                                                          profile_image
                                                                          1

                                                                          37. 100[μF]의 콘덴서에 200[V], 60[Hz]의 교류전압을 가할 때의 무효전력은 몇 [Var]인가?

                                                                          1. 60π[var]
                                                                          2. 120π[var]
                                                                          3. 240π[var]
                                                                          4. 480π[var]
                                                                          (정답률: 43%)
                                                                            profile_image
                                                                            1

                                                                            38. 하이브리드 H 파라미터와 임피던스 및 어드미턴스 파라미터와의 관계로서 옳지 않은 것은?

                                                                            (정답률: 55%)
                                                                              profile_image
                                                                              1

                                                                              39. 이상적인 직류 전압원에 대한 설명 중 옳은 것은?

                                                                              1. 이 소자는 선형 V-i 특성을 갖는 시변 소자이다.
                                                                              2. 이 소자는 비선형 V-i 특성을 갖는 시변 소자이다.
                                                                              3. 이 소자는 선형 V-i 특성을 갖는 시불변 소자이다.
                                                                              4. 이 소자는 비선형 V-i 특성을 갖는 시불변 소자이다.
                                                                              (정답률: 52%)
                                                                                profile_image
                                                                                1

                                                                                40. f(t) = cos ωt를 라플라스 변환하면?

                                                                                (정답률: 66%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전자계산기일반

                                                                                  41. 컴퓨터 내부의 클록 펄스는 초당 반복하는 펄스의 수로 표시된다. MHz는 펄스가 초당 몇 회 반복되는가?

                                                                                  1. 104
                                                                                  2. 105
                                                                                  3. 106
                                                                                  4. 107
                                                                                  (정답률: 85%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 캐시 메모리(Cache Memory)의 설명으로 옳은 것은?

                                                                                    1. CPU의 속도와 기억장치의 속도차를 늘이기 위한 기억장치이다.
                                                                                    2. 캐시의 성능을 나타내는 척도를 적중률(hit ratio)이라 한다.
                                                                                    3. 주로 DRAM으로 구성되어 있다.
                                                                                    4. CPU와 보조기억장치의 정보교환을 위해 데이터를 임시 보관한다.
                                                                                    (정답률: 72%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 코드의 분류 중 그 연결이 옳은 것은?

                                                                                      1. 자기보수코드 : 8421 코드
                                                                                      2. 자기보수코드 : 2421 코드
                                                                                      3. 가중치코드 : 3-초과 코드
                                                                                      4. 가중치코드 : 그레이 코드
                                                                                      (정답률: 60%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. C 언어에서 출력함수 printf()의 확장문자에 대한 설명으로 옳은 것은?

                                                                                        1. \n - new page - 커서를 다음 페이지 앞으로 이동
                                                                                        2. \" - 이중 인용부호 - 이중 인용부호 입력
                                                                                        3. \f - form feed - 한 페이지 넘김
                                                                                        4. \b - binary - 이진 데이터 출력
                                                                                        (정답률: 66%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. "명령어 수행을 위해 중앙처리장치가 의미 있는 상태로 변환하도록 하는 동작"이란 내용이 의미하는 것은?

                                                                                          1. Micro operation
                                                                                          2. Fetch operation
                                                                                          3. Execute operation
                                                                                          4. Interrupt operation
                                                                                          (정답률: 52%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. Shift register에 있는 Binary 값 X가 6회 Shift right 된 후 X의 값은?

                                                                                            1. X / 6
                                                                                            2. X * 6
                                                                                            3. X / 64
                                                                                            4. X * 64
                                                                                            (정답률: 69%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 프로그램의 서브루틴 호출과 복귀를 처리할 때 이용되는 것은?

                                                                                              1. 스택
                                                                                              2. 큐
                                                                                              3. ROM
                                                                                              4. 누산기
                                                                                              (정답률: 72%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 0-주소 명령형식에만 해당하는 것은?

                                                                                                1. POP
                                                                                                2. ADD
                                                                                                3. MOVE
                                                                                                4. STORE
                                                                                                (정답률: 67%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. ALU 레지스터와 메모리 사이에서 데이터를 전송하기 위하여 오고가는 길은?

                                                                                                  1. control bus
                                                                                                  2. data bus
                                                                                                  3. address bus
                                                                                                  4. 외부 버스
                                                                                                  (정답률: 78%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 폰 노이만(Von Neumann)형 컴퓨터의 특성이 아닌 것은?

                                                                                                    1. 주 기억장치의 구조가 일차원으로 구성되어 있다.
                                                                                                    2. 기본적으로 명령어를 수행하는 것이 순차적이다.
                                                                                                    3. 연산의 의미가 데이터에 있다.
                                                                                                    4. 프로그램 내장 방식이다.
                                                                                                    (정답률: 65%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 마이크로컴퓨터의 구성에서 memory-mapped I/O와 isolated I/O 방식에 대한 설명 중 옳은 것은?

                                                                                                      1. memory-mapped 입출력에는 입출력 전용 명령어가 필요없다.
                                                                                                      2. isolated 입출력은 버스 연결이 쉽다.
                                                                                                      3. memory-mapped 입출력은 주기억 공간을 최대로 활용할 수 있다.
                                                                                                      4. isolated 입출력은 프로그래밍에서 기억장치 관련 명령어들을 입출력장치 제어에도 사용이 가능하다.
                                                                                                      (정답률: 52%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 10진수 854.5를 16진수로 옳게 표현한 것은?

                                                                                                        1. 356.8
                                                                                                        2. 35B.8
                                                                                                        3. 356.5
                                                                                                        4. 35B.5
                                                                                                        (정답률: 53%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 일반적인 방법으로 전가산기를 설계했을 경우 포함되지 않는 게이트는?

                                                                                                          1. EX-OR
                                                                                                          2. AND
                                                                                                          3. OR
                                                                                                          4. NAND
                                                                                                          (정답률: 67%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 자료의 흐름을 중심으로 시스템 전체의 작업처리 내용을 종합적이고, 전체적인 상태로 도시한 순서도는?

                                                                                                            1. 시스템 순서도
                                                                                                            2. 프로그램 순서도
                                                                                                            3. 개략 순서도
                                                                                                            4. 상세 순서도
                                                                                                            (정답률: 64%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 중 주소지정 방법에서 속도(speed)를 고려할 때 가장 빠른 것은?

                                                                                                              1. Calculated Address
                                                                                                              2. Immediate Address
                                                                                                              3. Direct Address
                                                                                                              4. Indirect Address
                                                                                                              (정답률: 66%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 우선순위 인터럽트(interrupt)에 대한 설명으로 옳은 것은?

                                                                                                                1. 하드웨어 인터럽트
                                                                                                                2. 폴링 인터럽트
                                                                                                                3. 벡터 인터럽트
                                                                                                                4. 내부 인터럽트
                                                                                                                (정답률: 70%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 데이터를 마이크로프로세서를 거치지 않고 주변장치가 직접 메모리에 전송하는 방식은?

                                                                                                                  1. DMA
                                                                                                                  2. ALU
                                                                                                                  3. MPU
                                                                                                                  4. MDR
                                                                                                                  (정답률: 79%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 다음 논리 함수를 간소환 한 결과는?

                                                                                                                    1. X
                                                                                                                    2. XY
                                                                                                                    3. X+Y
                                                                                                                    4. Y
                                                                                                                    (정답률: 71%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 컴퓨터의 기억장치를 구성할 때 고려해야 할 주요 요소가 아닌 것은?

                                                                                                                      1. 접근속도
                                                                                                                      2. 채널수
                                                                                                                      3. 전력소모량
                                                                                                                      4. 기억용량
                                                                                                                      (정답률: 61%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 컴퓨터와 오퍼레이터(operator) 사이에 필요한 정보를 주고받을 수 있는 장치는?

                                                                                                                        1. 라인 프린터
                                                                                                                        2. 연산 장치
                                                                                                                        3. 콘솔
                                                                                                                        4. 기억 장치
                                                                                                                        (정답률: 77%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전자계측

                                                                                                                          61. 그림과 같은 임피던스 브리지(Impedance Bridge)에서 LX의 값은?

                                                                                                                          (정답률: 75%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 다음은 무엇을 측정하는 블록도인가?

                                                                                                                            1. FM 수신기의 잡음 측정
                                                                                                                            2. FM 수신기의 선택도 측정
                                                                                                                            3. FM 수신기의 감도 측정
                                                                                                                            4. FM 수신기의 영상 신호대 잡음비 측정
                                                                                                                            (정답률: 53%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. TV의 영상중간 주파 증폭기의 특성곡선을 측정하기 위하여 필요없는 계측기는?

                                                                                                                              1. Audio Generator
                                                                                                                              2. Marker Generator
                                                                                                                              3. Oscillo Scope
                                                                                                                              4. Sweep Generator
                                                                                                                              (정답률: 66%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 디지털 계측기의 장점을 설명한 것 중 가장 옳지 않은 것은?

                                                                                                                                1. 정도가 높은 측정이 가능하다.
                                                                                                                                2. 측정이 매우 쉽고, 신속히 이루어진다.
                                                                                                                                3. 일반적으로 연속량을 측정할 수 있다.
                                                                                                                                4. 측정값을 읽을 때 개인적 오차가 발생하지 않는다.
                                                                                                                                (정답률: 76%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 전압계와 전류계를 다음과 같이 접속하여 전력을 측정하는 경우 전압계 내부 저항에 의한 전력분 만큼 소비전력이 증가한다. 저항 R에서의 참전력은 어떻게 표시되는가?

                                                                                                                                  (정답률: 62%)
                                                                                                                                    profile_image
                                                                                                                                    1

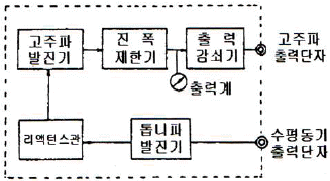

                                                                                                                                    66. 다음은 측정용 발진기 구성도이다. 옳은 것은?

                                                                                                                                    1. 비트 발진기
                                                                                                                                    2. 소인 발진기
                                                                                                                                    3. 음차 발진기
                                                                                                                                    4. CR 발진기
                                                                                                                                    (정답률: 72%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 다음과 같은 브리지 회로가 평형이 되었다면 어느 식이 성립되는가?

                                                                                                                                      1. AB = CD
                                                                                                                                      2. ABCD = 1
                                                                                                                                      3. AC = BD
                                                                                                                                      4. AD = BC
                                                                                                                                      (정답률: 77%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 전압 정재파 비가 3일 때 반사 계수는?

                                                                                                                                        1. 0.25
                                                                                                                                        2. 0.5
                                                                                                                                        3. 1.0
                                                                                                                                        4. 1.5
                                                                                                                                        (정답률: 57%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 헤테로다인 주파수계에서 Single beat 법보다 Double beat 법이 좋은 이유는?

                                                                                                                                          1. 구조가 간단하다.
                                                                                                                                          2. 취급이 용이하다.
                                                                                                                                          3. 측정 범위가 넓다.
                                                                                                                                          4. 오차가 적다.
                                                                                                                                          (정답률: 63%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 열전대형 계기를 설명한 것 옳지 않은 것은?

                                                                                                                                            1. 과전류에 매우 강하다.
                                                                                                                                            2. 재료에는 구리-콘스탄탄 등이 있다.
                                                                                                                                            3. 열기전력은 전류의 제곱에 비례하므로 제곱눈금이다.
                                                                                                                                            4. 열선의 임피던스가 낮고, 주파수에 대한 오차가 적다.
                                                                                                                                            (정답률: 60%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 오실로스코프에서 위상차를 측정한 결과 그림과 같은 리서쥬 도형이 나타났다. 다음 관계식 중 옳은 것은?

                                                                                                                                              (정답률: 71%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 오실로스코프로 전압을 측정한 결과 진폭이 5cm[p-p]의 크기로 나타났다. 이 전압의 실효값은? (단, 오실로스코프의 수직편향감도는 1[mm/V]이다.)

                                                                                                                                                1. 약 17.7[V]
                                                                                                                                                2. 약 19.5[V]
                                                                                                                                                3. 약 25[V]
                                                                                                                                                4. 약 50[V]
                                                                                                                                                (정답률: 59%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 중 잡음지수 F는? (단, Si : 입력신호, Ni : 입력잡음, So : 출력신호, No : 출력잡음)

                                                                                                                                                  (정답률: 64%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 측정 오차를 줄이는 방법으로 옳지 않은 것은?

                                                                                                                                                    1. 전원은 일정 값으로 유지한다.
                                                                                                                                                    2. 기기 및 회로의 임피던스를 정합시킨다.
                                                                                                                                                    3. 측정은 여러 번 반복하여 평균치를 구한다.
                                                                                                                                                    4. 측정기 다이얼 조작은 불규칙하게 여러 방향으로 한다.
                                                                                                                                                    (정답률: 77%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 중 가장 높은 주파수를 측정할 수 있는 것은?

                                                                                                                                                      1. 딥 미터
                                                                                                                                                      2. 진동편형 주파수계
                                                                                                                                                      3. 흡수형 주파수계
                                                                                                                                                      4. 동축형 주파수계
                                                                                                                                                      (정답률: 58%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. X-Y 플로터에 대한 설명으로 옳지 않은 것은?

                                                                                                                                                        1. 아날로그 입력을 기록한다.
                                                                                                                                                        2. 도안을 그리는데 널리 사용된다.
                                                                                                                                                        3. 종이는 롤러에 의해서 앞으로 이동한다.
                                                                                                                                                        4. 펜은 펄스에 의해 구동되는 스텝모터에 의해 수평으로 이동한다.
                                                                                                                                                        (정답률: 63%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음 중 전해액이나 접지 저항을 측정할 때 교류를 사용하는 이유로 옳은 것은?

                                                                                                                                                          1. 습기를 제거하기 위하여
                                                                                                                                                          2. 전극 내부의 분극 작용을 방지하기 위하여
                                                                                                                                                          3. 전극 표면의 분극 작용을 방지하기 위하여
                                                                                                                                                          4. 접지 저항보다 작은 저항 값을 지시하는 것을 방지하기 위하여
                                                                                                                                                          (정답률: 69%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 최대눈금 250[V]인 0.5급 전압계로 전압을 측정하였더니 지시가 100[V]이었다고 한다. 상대오차는?

                                                                                                                                                            1. 1[%]
                                                                                                                                                            2. 1.25[%]
                                                                                                                                                            3. 2[%]
                                                                                                                                                            4. 2.25[%]
                                                                                                                                                            (정답률: 74%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 다음 기록계 중 편위법을 이용한 기록계는?

                                                                                                                                                              1. X-Y 기록계
                                                                                                                                                              2. 타점식 기록계
                                                                                                                                                              3. 작동식 기록계
                                                                                                                                                              4. 자동평형식 기록계
                                                                                                                                                              (정답률: 37%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 오실로스코프로 측정 불가능한 것은?

                                                                                                                                                                1. 전압 측정
                                                                                                                                                                2. 위상 측정
                                                                                                                                                                3. 주파수 측정
                                                                                                                                                                4. coil의 Q 측정
                                                                                                                                                                (정답률: 86%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
