전자산업기사 (2006-09-10 기출문제)
목록

1과목: 전자회로

1. 다음 회로에서 R1 = 1[kΩ], R2 = 100[kΩ], R3 = 1[kΩ], R4 = 100[kΩ], V1 = 8.5[V], V2 = 8[V]일 때, V0는 몇 [V] 인가?

  1. 10[V]
  2. 50[V]
  3. 30[V]
  4. 20[V]
(정답률: 74%)
    profile_image
    1

    2. α 차단 주파수가 50[MHz]인 트랜지스터의 C-E 때의 β 차단 주파수는 약 몇 [MHz] 인가? (단, β = 50 이다.)

    1. 0.5[MHz]
    2. 1[MHz]
    3. 1.5[MHz]
    4. 2[MHz]
    (정답률: 69%)
      profile_image
      1

      3. 중심 주파수가 15[kHz]이고, 대역폭이 1[kHz]인 대역 통과 필터의 Q 값은?

      1. Q = 1/15
      2. Q = 15
      3. Q = 1/10
      4. Q = 10
      (정답률: 54%)
        profile_image
        1

        4. 다음 그림의 회로 명칭은?

        1. 전압제어형 윈 브리지 발진회로
        2. 이상(移相)형 발진회로
        3. R-C 결합 증폭회로
        4. 전류제어형 윈 브리지 발진회로
        (정답률: 44%)
          profile_image
          1

          5. 다음 중 전력 증폭기의 설명으로 옳은 것은?

          1. B급 증폭기의 최대 효율은 10% 이하이다.
          2. C급 증폭기는 차단점 이사에서 바이어스 된다.
          3. C급 증폭기는 전력 손실이 많아 출력 전력이 적다.
          4. A급 증폭기는 Q점이 부하선의 중앙에 위치해야 최대출력을 얻을 수 있다.
          (정답률: 70%)
            profile_image
            1

            6. 이상적인 차동 증폭기의 동상 제거율(common mode rejection ratio)은?

            1. 1
            2. 0
            3. ∞
            4. -1
            (정답률: 69%)
              profile_image
              1

              7. 트랜지스터의 정특성에서 VCE = 7.5[V]일 때 IB를 100[μA]에서 250[μV]까지 변화시키니 VBE가 0.2[V]에서 0.3[V]로 되었다면 이 트랜지스터의 hie는 약 얼마인가?

              1. 200[Ω]
              2. 667[Ω]
              3. 30[kΩ]
              4. 75[kΩ]
              (정답률: 58%)
                profile_image
                1

                8. 시미트 트리거(schmitt trigger) 회로에 대한 설명 중 옳지 않은 것은?

                1. 구형파 발생회로
                2. 입력전압의 크기로서 회로의 개폐(on, off)를 결정해준다.
                3. 외부 클록 펄스가 필요하다.
                4. 쌍안정 멀티바이브레이터의 일종이다.
                (정답률: 69%)
                  profile_image
                  1

                  9. 다음 중 직렬 전압 궤환의 특징이 아닌 것은?

                  1. 입력 및 출력 임피던스의증가
                  2. 주파수 대역폭의 증가
                  3. 비직선 일그러짐의 감소
                  4. 전압 이득의 안정
                  (정답률: 76%)
                    profile_image
                    1

                    10. 차동증폭회로에서 차동이득 Ad = 10 이고, 동상이득 Ac = 0.01 이면 동상신호제거비(CMRR)는 몇 [dB] 인가?

                    1. 10
                    2. 30
                    3. 60
                    4. 100
                    (정답률: 46%)
                      profile_image
                      1

                      11. 듀티 사이클(duty cycle)이 0.1이고 펄스폭이 0.4[μs]인 펄스의 주기는?

                      1. 1[μs]
                      2. 2[μs]
                      3. 3[μs]
                      4. 4[μs]
                      (정답률: 80%)
                        profile_image
                        1

                        12. 그림과 같은 회로의 명칭은?

                        1. 카운터
                        2. 쌍안정 멀티바이브레이터
                        3. 단안정 멀티바이브레이터
                        4. 비안정 멀티바이브레이터
                        (정답률: 57%)
                          profile_image
                          1

                          13. 다음 중 정류회로의 효율을 올바르게 나타낸 것은?

                          (정답률: 40%)
                            profile_image
                            1

                            14. 전압 이득이 80[dB]인 증폭기에 궤환율이 0.01인 부궤환을 걸었을 때 증폭기의 이득은 약 얼마인가

                            1. 20[dB]
                            2. 30[dB]
                            3. 40[dB]
                            4. 60[dB]
                            (정답률: 64%)
                              profile_image
                              1

                              15. 회로에서 입력 단자와 출력 단자가 도통되는 상태는?

                              1. VS ＞ VB, VA ＜ VB
                              2. VS ＜ VA, VA ＜ VB
                              3. VS ＜ VA, VS ＞ VB
                              4. VS ＞ VA, VS ＜ VB
                              (정답률: 73%)
                                profile_image
                                1

                                16. 전력 증폭기의 직류 공급 전력은 10[V], 400[mA]이고, 부하에서의 출력 전력은 3.6[W]일 때 이 증폭기의 효율은?

                                1. 70[%]
                                2. 75[%]
                                3. 90[%]
                                4. 95[%]
                                (정답률: 71%)
                                  profile_image
                                  1

                                  17. RC 결합 증폭기에서 저주파 특성을 제한하는 요소가 되는 것은?

                                  1. 결합용량
                                  2. 분포용량
                                  3. 전압 혹은 전류이득
                                  4. 극간(혹은 접합)용량
                                  (정답률: 71%)
                                    profile_image
                                    1

                                    18. 트랜지스터의 이미터 접지와 베이스 접지와의 관계 중 이미터 순방향 전류 이득을 hfe , 베이스 순방향 전류 이득을 hfb 라고 할 때 옳은 관계는?

                                    (정답률: 25%)
                                      profile_image
                                      1

                                      19. 다음 Bias 회로 중 안정계수 S가 가장 큰 Bias 회로는? (단, 모든 회로(기본회로) 조건은 동일하다.)

                                      1. 고정 Bias 회로
                                      2. 전압 궤환 Bias 회로
                                      3. 전류 궤환 Bias 회로
                                      4. 트랜지스터를 사용한 비선형 Bias 회로
                                      (정답률: 41%)
                                        profile_image
                                        1

                                        20. 궤환 발진기에서 바크하우젠(Barkhausen)의 발진 조건을 표시한 것으로 옳은 것은?

                                        1. βA ＞ 1
                                        2. βA ＜ 1
                                        3. βA = 2
                                        4. -βA = 1
                                        (정답률: 62%)
                                          profile_image
                                          1

                                          2과목: 전기자기학 및 회로이론

                                          21. 매초마다 S 면을 통과하는 전자에너지를 W = ∫ㆍPnㆍdS [W]로 표시하는데 이 중 틀린 설명은?

                                          1. P의 방향은 전자파의 진행방향과 다르다.
                                          2. n 이 내향일 때는 S 면내에 공급되는 총 전력이다.
                                          3. 벡터 P를 포인팅 벡터라 한다.
                                          4. n 이 외향일 때는 S 면에서 나오는 총 전력이 된다.
                                          (정답률: 53%)
                                            profile_image
                                            1

                                            22. 1[m]의 간격을 가진 선간전압 66,000[V]인 2개의 평행 왕복 도선에 10[kA]의 전류가 흐를 때, 도선 1[m]마다에 작용하는 힘의 크기는 몇 [N/m] 인가?

                                            1. 1
                                            2. 10
                                            3. 20
                                            4. 200
                                            (정답률: 34%)
                                              profile_image
                                              1

                                              23. 공기 중에서 반지름 a9m0, 도선의 중심축간 거리 d[m]인 평행 도선간의 정전용량은 몇 [F/m] 인가?(단, d≫a 이다.)

                                              (정답률: 33%)
                                                profile_image
                                                1

                                                24. 유전율 εo인 진공내를 전자파가 전파할 때 진공 중의 투자율은 약 몇 [H/m] 인가?

                                                1. 9.56×10-7
                                                2. 12.56×10-7
                                                3. 15.56×10-7
                                                4. 18.56×10-7
                                                (정답률: 75%)
                                                  profile_image
                                                  1

                                                  25. 압전기 현상에서 응력과 분극이 동일 방향으로 발생하는 경우를 무슨 효과라 하는가?

                                                  1. 횡효과
                                                  2. 종효과
                                                  3. 역효과
                                                  4. 직접효과
                                                  (정답률: 75%)
                                                    profile_image
                                                    1

                                                    26. 원점 주위의 전류밀도가 의 분포를 가질 때 반지름 5[cm]의 구면을 지나는 전 전류는 몇 [A]인가?

                                                    1. 0.1π
                                                    2. 0.2π
                                                    3. 0.3π
                                                    4. 0.4π
                                                    (정답률: 37%)
                                                      profile_image
                                                      1

                                                      27. 비유전율 10인 기름속에 10-3C의 전하가 각각 놓여있다. 두 전하간에 0.92[kg]의 힘이 작용할 때, 두 전하는 몇 [m] 떨어져 있는가?

                                                      1. 3
                                                      2. 3.5
                                                      3. 8
                                                      4. 10
                                                      (정답률: 25%)
                                                        profile_image
                                                        1

                                                        28. 히스테리시스손은 최대 자속밀도의 몇 승에 비례하는가?

                                                        1. 1.6
                                                        2. 2
                                                        3. 2.6
                                                        4. 3.2
                                                        (정답률: 60%)
                                                          profile_image
                                                          1

                                                          29. 자유공간에서 정전계의 기본 법칙 중 틀린 것은?

                                                          1. VㆍE = ρv/ε0
                                                          2. øSㆍds = Q/ε0
                                                          3. div 0 = ρ
                                                          4. ∇×E = J
                                                          (정답률: 49%)
                                                            profile_image
                                                            1

                                                            30. 평등 자계 내에 자계와 수직방향으로 일정 속도의 전자를 입사시킬 때 전자의 궤적은?

                                                            1. 쌍곡선
                                                            2. 포물선
                                                            3. 직선
                                                            4. 원
                                                            (정답률: 52%)
                                                              profile_image
                                                              1

                                                              31. 10[μF]의 콘덴서에 100[V], 60[Hz]의 교류 전압을 인가할 때의 전류는 약 몇 [A] 인가?

                                                              1. 0.3768[A]
                                                              2. 0.7536[A]
                                                              3. 1.1304[A]
                                                              4. 1.5072[A]
                                                              (정답률: 50%)
                                                                profile_image
                                                                1

                                                                32. 100[mH]인 코일에 100[V], 60[Hz]의 교류전압을 인가했을 때 코일의 유도성 리액턴스의 값은?

                                                                1. 37.68[H]
                                                                2. 37.68[Ω]
                                                                3. 68.25[H]
                                                                4. 68.25[Ω]
                                                                (정답률: 70%)
                                                                  profile_image
                                                                  1

                                                                  33. 저항과 캐피시턴스 직렬회로의 시정수는?

                                                                  1. R/C
                                                                  2. C/R
                                                                  3. RC
                                                                  4. 1/RC
                                                                  (정답률: 86%)
                                                                    profile_image
                                                                    1

                                                                    34. 그림과 같은 시간 함수를 라플라스 변환하면?

                                                                    1. 1
                                                                    2. S
                                                                    3. 1/S
                                                                    4. 1/S-1
                                                                    (정답률: 73%)
                                                                      profile_image
                                                                      1

                                                                      35. 단위 길이당 임피던스 및 어드미턴스가 각각 Z 및 Y인 전파 정수 r 를 표시한 것은?

                                                                      1. ZY
                                                                      3. 1/ZY
                                                                      (정답률: 70%)
                                                                        profile_image
                                                                        1

                                                                        36. 10[μH]의 인덕터와 40[pF]의 캐피시터가 동조시키는 주파수는 약 얼마인가?

                                                                        1. 15.9[MHz]
                                                                        2. 50[MHz]
                                                                        3. 31.8[MHz]
                                                                        4. 7.96[MHz]
                                                                        (정답률: 26%)
                                                                          profile_image
                                                                          1

                                                                          37. 이상 변압기의 권선비가 N1 : N2 = 1 : 2일 때 a, b 단자에서 본 임피던스는?

                                                                          1. 50[Ω]
                                                                          2. 100[Ω]
                                                                          3. 200[Ω]
                                                                          4. 400[Ω]
                                                                          (정답률: 59%)
                                                                            profile_image
                                                                            1

                                                                            38. 어떤 회로에서 인가 전압이 100[V]일 때 유효전력이 300[W], 무효전력이 400[Var]이라면 전류[A]는?

                                                                            1. 3[A]
                                                                            2. 4[A]
                                                                            3. 5[A]
                                                                            4. 50[A]
                                                                            (정답률: 39%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음과 같은 회로에서, 임피던스 파라미터의 개방 순방향 전달 임피던스는?

                                                                              1. Z11 = V1/I1
                                                                              2. Z21 = V2/I2
                                                                              3. Z12 = V1/I2
                                                                              4. Z22 = V2/I2
                                                                              (정답률: 21%)
                                                                                profile_image
                                                                                1

                                                                                40. R-L 직렬 회로에서 교류 전압을 가했더니 R 양단에 4[V], L 양단에 3[V]가 나타났다. 이 때 인가 전압은?

                                                                                3. 7[V]
                                                                                4. 5[V]
                                                                                (정답률: 54%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전자계산기일반

                                                                                  41. 다음 논리 연산 중 이항(binary) 연산에 해당되는 것은?

                                                                                  1. Move
                                                                                  2. Complement
                                                                                  3. Shift
                                                                                  4. AND
                                                                                  (정답률: 69%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 중앙처리장치의 하드웨어 요소를 기능별로 나누었을 때 해당되지 않는 것은?

                                                                                    1. 기억 기능
                                                                                    2. 입력 기능
                                                                                    3. 전달 기능
                                                                                    4. 제어 기능
                                                                                    (정답률: 39%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 서로 다른 변수가 같은 기억 장소를 가질 때 생기는 착오 현상을 무엇이라고 하는가?

                                                                                      1. Dynamic nesting
                                                                                      2. Side effects
                                                                                      3. Aliansing
                                                                                      4. Binding
                                                                                      (정답률: 52%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. C 언어에서 산술 연산자로 사용되는 기호는?

                                                                                        1. &
                                                                                        2. ^
                                                                                        3. %
                                                                                        4. ?
                                                                                        (정답률: 63%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 채널로부터 주 기억장치로 데이터 전송 요구가 일어났을 때에만 채널이 버스의 사용권을 일시적으로 중앙처리 장치로부터 빼앗는 전송 방식은?

                                                                                          1. 셀렉터 채널
                                                                                          2. 멀티플렉서 채널
                                                                                          3. 인터럽트
                                                                                          4. 사이클 스틸
                                                                                          (정답률: 64%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 전자계산기에서 다음에 시행할 명령문의 어드레스를 기억하고 있는 것은?

                                                                                            1. 디코더
                                                                                            2. 버퍼
                                                                                            3. 프로그램 카운터
                                                                                            4. 누산기
                                                                                            (정답률: 77%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 주소(address) 지정방식이 아닌 것은?

                                                                                              1. 직접 어드레싱(direct addrssing)
                                                                                              2. 이미디어트 어드레싱(immediate addressing)
                                                                                              3. 간접 어드레싱(indirect addressing)
                                                                                              4. 임시 어드레싱(temporary addressing)
                                                                                              (정답률: 79%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 7K word memory의 실제 word 수는?

                                                                                                1. 1024
                                                                                                2. 4096
                                                                                                3. 7168
                                                                                                4. 8193
                                                                                                (정답률: 84%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 덧셈 명령 가운데 2 주소(address) 명령 형식에 해당하는 것은?

                                                                                                  1. ADD R1, R2, R3
                                                                                                  2. ADD R1, R2
                                                                                                  3. ADD R1
                                                                                                  4. ADD
                                                                                                  (정답률: 82%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 10진수 8을 Excess-3 code로 표시하면?

                                                                                                    1. 1000
                                                                                                    2. 1001
                                                                                                    3. 1010
                                                                                                    4. 1011
                                                                                                    (정답률: 78%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 스택(Stack)에서 데이터의 입ㆍ출력 처리 방법은?

                                                                                                      1. 선입선출법(FIFO)
                                                                                                      2. 후입선출법(LIFO)
                                                                                                      3. 큐(Queue)
                                                                                                      4. 데크(Deque)
                                                                                                      (정답률: 66%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 코딩을 하면 바로 프로그램이 작성될 수 있을 정도로 가장 세밀하게 그려진 순서도는?

                                                                                                        1. 개략 순서도
                                                                                                        2. 상세 순서도
                                                                                                        3. 시스템 순서도
                                                                                                        4. 처리 순서도
                                                                                                        (정답률: 82%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 순차 액세스(sequential access) 방식을 사용하는 보조기억장치는?

                                                                                                          1. 자기테이프 장치
                                                                                                          2. 자기디스크 장치
                                                                                                          3. 반도체 메모리
                                                                                                          4. 자기드럼 장치
                                                                                                          (정답률: 50%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. STACK에 대하여 올바르게 설명한 것은?

                                                                                                            1. 인터럽트가 발생한 경우 복귀번지를 저장하기 위하여 사용하는 메모리이다.
                                                                                                            2. POP 명령만으로 데이터를 처리한다.
                                                                                                            3. 두개의 오퍼랜드를 필요로 한다.
                                                                                                            4. FIFO 구조를 갖는다.
                                                                                                            (정답률: 67%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 마이크로프로세서가 기억장치 및 입ㆍ출력기기와 연결을 위해 가져야 할 것이 아닌 것은?

                                                                                                              1. 데이터 버스
                                                                                                              2. 어드레스 버스
                                                                                                              3. 결합 버스
                                                                                                              4. 제어선
                                                                                                              (정답률: 62%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 중 문자를 삽입할 때 필요한 연산은?

                                                                                                                1. MOVE
                                                                                                                2. OR
                                                                                                                3. AND
                                                                                                                4. ROTATE
                                                                                                                (정답률: 52%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 마이크로컴퓨터에서 입ㆍ출력 인터페이스가 사용되지 않는 것은?

                                                                                                                  1. 기억장치
                                                                                                                  2. 보조기억장치
                                                                                                                  3. 입력장치
                                                                                                                  4. 출력장치
                                                                                                                  (정답률: 54%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. A = 0101 1001, B = 0110 1011 일 때 A와 B의 논리 AND 연산결과는?

                                                                                                                    1. 0101 1001
                                                                                                                    2. 0100 1011
                                                                                                                    3. 0100 1001
                                                                                                                    4. 1001 0100
                                                                                                                    (정답률: 66%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 어떤 시스템에서 데이터의 전송 속도가 200[bps]라고 할 때 이 시스템에 10초간 전송하는 데이터는 모두 몇 [bit] 인가?

                                                                                                                      1. 2
                                                                                                                      2. 20
                                                                                                                      3. 200
                                                                                                                      4. 2000
                                                                                                                      (정답률: 88%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 입ㆍ출력 장치에서 자료처리 방법에 해당되지 않는 것은?

                                                                                                                        1. 프로그램 입ㆍ출력 방식
                                                                                                                        2. 인터럽트 입ㆍ출력 방식
                                                                                                                        3. 직접 메모리 전송 방식(DMA)
                                                                                                                        4. 병렬 연산처리 방식
                                                                                                                        (정답률: 53%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전자계측

                                                                                                                          61. 역률이 0.001 인 콘덴서의 Q는 얼마인가?

                                                                                                                          1. 10
                                                                                                                          2. 100
                                                                                                                          3. 1000
                                                                                                                          4. 11000
                                                                                                                          (정답률: 85%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 다음 중 지시계기의 구비 조건으로 옳지 않은 것은?

                                                                                                                            1. 정확도가 높고, 오차가 적을 것
                                                                                                                            2. 눈금이 균등하거나 대수 눈금일 것
                                                                                                                            3. 구조가 튼튼하고, 취급하기가 편리할 것
                                                                                                                            4. 응답도(responsibility)가 낮을 것
                                                                                                                            (정답률: 87%)
                                                                                                                              profile_image
                                                                                                                              1

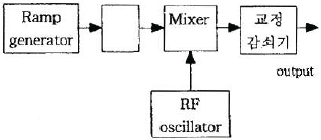

                                                                                                                              63. 스위프주파수 발생기의 기본 블록도에서 □ 안의 발진기는?

                                                                                                                              1. VCO(voltage controlled oscillator)
                                                                                                                              2. 고주파 발진기
                                                                                                                              3. 펄스 발진기
                                                                                                                              4. 저주파 발진기
                                                                                                                              (정답률: 56%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 다음 중 잡음지수 F는? (단, Si : 입력신호, Ni : 입력잡음, So : 출력신호, No : 출력잡음)

                                                                                                                                1. F = SiNo/SoNi
                                                                                                                                2. F = SoNo/NiSi
                                                                                                                                3. F = SiNo/NoSo
                                                                                                                                4. F = SoNi/NoSi
                                                                                                                                (정답률: 64%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 전자회로의 주파수 특징을 시험하는데 관계없는 것은?

                                                                                                                                  1. 오실로스코프
                                                                                                                                  2. 스위프 신호 발생기
                                                                                                                                  3. 마커 신호 발생기
                                                                                                                                  4. 맥스웰 브리지
                                                                                                                                  (정답률: 70%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 지시 각을 θ 라 하면 스프링 제어장치의 토크는?

                                                                                                                                    1. θ 에 비례한다.
                                                                                                                                    2. θ2 에 비례한다.
                                                                                                                                    3. 에 비례한다.
                                                                                                                                    4. 1/θ 에 비례한다.
                                                                                                                                    (정답률: 60%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 다음 중 싱크로스코프로 직접 측정할 수 없는 것은?

                                                                                                                                      1. 주파수
                                                                                                                                      2. 위상
                                                                                                                                      3. 전압파형
                                                                                                                                      4. 회전수
                                                                                                                                      (정답률: 71%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 다음 중 C-M형 전력계로 측정되는 것은?

                                                                                                                                        1. 부하의 정합 상태를 알 수 있다.
                                                                                                                                        2. 고주파 전류 측정도 할 수 있다.
                                                                                                                                        3. 임피던스 측정을 할 수 있다.
                                                                                                                                        4. 저주파에 널리 사용한다.
                                                                                                                                        (정답률: 49%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 기록계 중 영위법(zero method)에 해당되는 것은?

                                                                                                                                          1. 직동식 기록계
                                                                                                                                          2. 타점식 기록계
                                                                                                                                          3. 자동 평형식 기록계
                                                                                                                                          4. X-Y 기록계
                                                                                                                                          (정답률: 78%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 어떤 전원 장치의 무부하시 전압이 220[V]였는데 정격 부하의 전압이 180[V]가 되었다. 이때의 전압 변동률은 약 얼마인가?

                                                                                                                                            1. 22.2[%]
                                                                                                                                            2. 18.6[%]
                                                                                                                                            3. 16.6[%]
                                                                                                                                            4. 11.2[%]
                                                                                                                                            (정답률: 74%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 불규칙한 비주기성 파형 또는 한 번 밖에 일어나지 않는 현상의 파형 측정에 적당한 계기는?

                                                                                                                                              1. 주파수 카운터
                                                                                                                                              2. 싱크로스코프
                                                                                                                                              3. VTVM
                                                                                                                                              4. 엡스타인 장치
                                                                                                                                              (정답률: 82%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 칼로리 미터법에 의해 고주파 전력을 측정하는 식으로 옳은 것은? (단, 인입구 온도 T1[℃], 출구의 온도 T2[℃], 냉각수의 유량을 Q[cc/min]라 할 때)

                                                                                                                                                1. P = KQ(T2+T1)[W]
                                                                                                                                                2. P = KQ(T1-T2)[W]
                                                                                                                                                3. P = KQ(T1×T2)[W]
                                                                                                                                                4. P = KQ(T2-T1)[W]
                                                                                                                                                (정답률: 75%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 중 오실로스코프로 측정 불가능한 것은?

                                                                                                                                                  1. 전압
                                                                                                                                                  2. 변조도
                                                                                                                                                  3. 주파수
                                                                                                                                                  4. 코일의 Q
                                                                                                                                                  (정답률: 82%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 교류, 직류 어느 것에 사용하여도 동일한 지시치를 주며, 정밀급으로서 가장 중요한 계기는?

                                                                                                                                                    1. 검류계
                                                                                                                                                    2. 가동철편형
                                                                                                                                                    3. 전류력계형
                                                                                                                                                    4. 열전대형
                                                                                                                                                    (정답률: 70%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 계기정수 2400[Rev/kWh]의 적산전력계가 30초에 15 회전했을 때의 전력[W]은?

                                                                                                                                                      1. 500
                                                                                                                                                      2. 750
                                                                                                                                                      3. 1000
                                                                                                                                                      4. 1250
                                                                                                                                                      (정답률: 55%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 오차에 대한 설명으로 옳지 않은 것은?

                                                                                                                                                        1. 개인적 오차 : 읽는 사람에 따라 생기는 오차
                                                                                                                                                        2. 우연 오차 : 측정 조건이 나쁘거나 측정자의 주의력 부족에 의한 오차
                                                                                                                                                        3. 이론적인 오차 : 측정 조건의 변동, 측정자의 주의력 동요에 의한 오차
                                                                                                                                                        4. 계통적인 오차 : 일정한 원인, 눈금의 부정호가, 외부 자장 등에 의한 오차
                                                                                                                                                        (정답률: 64%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 정전 용량이나 유전체 손실각을 측정하는 브리지는?

                                                                                                                                                          1. 셰링 브리지
                                                                                                                                                          2. 공진 브리지
                                                                                                                                                          3. 윈 브리지
                                                                                                                                                          4. 캠벨 브리지
                                                                                                                                                          (정답률: 86%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 소인 발진기를 사용할 때 병행하는 계기는?

                                                                                                                                                            1. 고주파 발진기
                                                                                                                                                            2. 감쇠기
                                                                                                                                                            3. 진공관 전압계
                                                                                                                                                            4. 오실로스코프
                                                                                                                                                            (정답률: 80%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 그림과 같은 교류 브리지가 평형되었을 때 L의 값은?

                                                                                                                                                              1. L = R2/R1C
                                                                                                                                                              2. L = CR1R2
                                                                                                                                                              3. L = C/R1R2
                                                                                                                                                              4. L = R1R2/C
                                                                                                                                                              (정답률: 60%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 1[Ω] 이하의 저저항 측정에 사용되는 브리지는?

                                                                                                                                                                1. 휘트스톤 브리지
                                                                                                                                                                2. 캘빈더블 브리지
                                                                                                                                                                3. 맥스웰 브리지
                                                                                                                                                                4. 헤비사이드
                                                                                                                                                                (정답률: 83%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
