전자기기기능사 (2015-10-10 기출문제)
목록

1과목: 전기전자공학

1. 음성 신호를 펄스 부호 변조 방식(PCM)을 통해 송신 측에서 디지털 신호로 변환하는 과정으로 옳은 것은?

  1. 표본화 → 양자화 → 부호화
  2. 부호화 → 양자화 → 표본화
  3. 양자화 → 부호화 → 표본화
  4. 양자화 → 표본화 → 부호화
(정답률: 86%)
    profile_image
    1

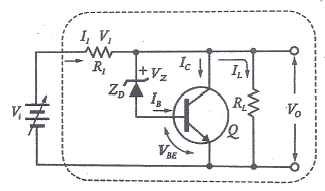

    2. 다음 회로의 명칭은 무엇인가?

    1. 직렬 제어형 정전압 회로
    2. 병렬 제어형 정전압 회로
    3. 직렬형 정전류 회로
    4. 병렬형 정전류 회로
    (정답률: 79%)
      profile_image
      1

      3. 다음과 같은 회로의 명칭은?

      1. 클램퍼(clamper) 회로
      2. 슬라이서(slicer) 회로
      3. 클리퍼(clipper) 회로
      4. 리미터(limiter) 회로
      (정답률: 73%)
        profile_image
        1

        4. 입력상태에 따라 출력 상태를 안정하게 유지하는 멀티 바이브레이터는?

        1. 비안정 멀티 바이브레이터
        2. 단안정 멀티 바이브레이터
        3. 쌍안정 멀티 바이브레이터
        4. 모든 형식의 멀티 바이브레이터
        (정답률: 81%)
          profile_image
          1

          5. JK 플립플롭을 이용하여 10진 카운터를 설계할 때, 최소로 필요한 플립플롭의 수는?

          1. 1개
          2. 2개
          3. 3개
          4. 4개
          (정답률: 73%)
            profile_image
            1

            6. 연산증폭기의 입력 오프셋 전압에 대한 설명으로 가장 적합한 것은?

            1. 차동출력을 0V가 되도록 하기 위하여 입력단자 사이에 걸어주는 전압이다.
            2. 출력전압이 무한대(∞)가 되도록 하기 위하여 입력단자 사이에 걸어주는 전압이다.
            3. 출력전압과 입력전압이 같게 될 때의 증폭기의 입력 전압이다.
            4. 두 입력단자가 접지되었을 때 두 출력단자 사이에 나타나는 직류전압의 차이다.
            (정답률: 68%)
              profile_image
              1

              7. 전원 회로의 구조가 순서대로 옳게 구성된 것은?

              1. 정류회로 → 변압회로 → 평활회로 → 정전압회로
              2. 변압회로 → 평활회로 → 정류회로 → 정전압회로
              3. 변압회로 → 정류회로 → 평활회로 → 정전압회로
              4. 정류회로 → 평활회로 → 변압회로 → 정전압회로
              (정답률: 74%)
                profile_image
                1

                8. 증폭회로에서 되먹임의 특징으로 옳지 않은 것은? (단, 음 되먹임(negative feedback) 증폭회로라 가정한다.)

                1. 이득의 감소
                2. 주파수 특성의 개선
                3. 잡음 증가
                4. 비선형 왜곡의 감소
                (정답률: 67%)
                  profile_image
                  1

                  9. 어떤 도체에 4A의 전류를 10분간 흘렸을 때 도체를 통과한 전하량 C는 얼마인가?

                  1. 150
                  2. 300
                  3. 1200
                  4. 2400
                  (정답률: 85%)
                    profile_image
                    1

                    10. 다음 회로의 명칭은 무엇인가?

                    1. 피어스 BC형 발진 회로
                    2. 피어스 BE형 발진 회로
                    3. 하틀리 발진 회로
                    4. 콜피츠 발진 회로
                    (정답률: 75%)
                      profile_image
                      1

                      11. 빈-브리지 발진회로에 대한 특징으로 틀린 것은?

                      1. 고주파에 대한 임피던스가 매우 낮아 발진 주파수의 파형이 좋다.
                      2. 잡음 및 신호에 대한 왜곡이 작다.
                      3. 저주파 발진기 등에 많이 사용된다.
                      4. 사용할 수 있는 주파수 범위가 넓다.
                      (정답률: 47%)
                        profile_image
                        1

                        12. 저항기의 색띠가 갈색, 검정, 주황, 은색의 순으로 표시되었을 경우에 저항 값은 얼마인가?

                        1. 27~33kΩ
                        2. 9~11kΩ
                        3. 0.9~1.1kΩ
                        4. 18~22kΩ
                        (정답률: 75%)
                          profile_image
                          1

                          13. 다음 중 공통 컬렉터 증폭기에 대한 설명으로 적합하지 않은 것은?

                          1. 전압이득은 대략 1 이다.
                          2. 입력저항이 높아 버퍼로 많이 사용된다.
                          3. 입력과 출력의 위상은 동일하다.
                          4. 입력은 결합 커패시터를 통하여 이미터에 인가한다.
                          (정답률: 48%)
                            profile_image
                            1

                            14. 모놀리식(monolithic) 집적 회로(IC)의 특징으로 적합하지 않은 것은?

                            1. 제조 단가가 저렴하다.
                            2. 높은 신뢰도를 가진다.
                            3. 대량 생산이 가능하고 소형화, 경량화 등의 특징을 가진다.
                            4. 높은 정밀도가 요구되는 아날로그 회로에 사용된다.
                            (정답률: 76%)
                              profile_image
                              1

                              15. 다음 중 1 ㎌를 F로 표시하면 얼마인가?

                              1. 10-3F
                              2. 10-6F
                              3. 10-9F
                              4. 10-12F
                              (정답률: 87%)
                                profile_image
                                1

                                2과목: 전자계산기일반

                                16. 실제 펄스 파형에서 이상적인 펄스 파형의 상승하는 부분이 기준 레벨보다 높은 부분을 무엇이라 하는가?

                                1. 새그(sag)
                                2. 링잉(ringing)
                                3. 오버슈트(overshoot)
                                4. 지연 시간(delay time)
                                (정답률: 87%)
                                  profile_image
                                  1

                                  17. 주기억장치로 사용되는 반도체 기억소자 중에서 읽기, 쓰기를 자유롭게 할 수 있는 것은?

                                  1. RAM
                                  2. ROM
                                  3. EP-ROM
                                  4. PAL
                                  (정답률: 82%)
                                    profile_image
                                    1

                                    18. 컴퓨터 내의 입출력 장치들 중에서 입출력 성능이 높은 것에서 낮은 순으로 바르게 나열된 것은?

                                    1. 인터페이스 – 채널 – DMA
                                    2. DMA – 채널 – 인터페이스
                                    3. 채널 – DMA – 인터페이스
                                    4. 인터페이스 –DMA - 채널
                                    (정답률: 60%)
                                      profile_image
                                      1

                                      19. 디코더(decoder)는 일반적으로 어떤 게이트를 사용하여 만들 수 있는가?

                                      1. NAND, NOR
                                      2. AND, NOT
                                      3. OR, NOR
                                      4. NOT, NAND
                                      (정답률: 77%)
                                        profile_image
                                        1

                                        20. 다음 문자 데이터 코드들이 표현할 수 있는 데이터의 개수가 잘못 연결된 것은? (단, 패리티 비트는 제외한다.)

                                        1. 2진화 10진수(BCD) 코드 : 64개
                                        2. 아스키(ASCII) 코드 :128개
                                        3. 확장 2진화 10진(EBCDIC) 코드 : 256개
                                        4. 3-초과(3-Excess) 코드 : 512개
                                        (정답률: 71%)
                                          profile_image
                                          1

                                          21. 마이크로프로세서의 주소 지정 방식 중 짧은 길이의 오퍼랜드로 긴 주소에 접근할 때 사용되는 방식은?

                                          1. 직접 주소 지정 방식
                                          2. 간접 주소 지정 방식
                                          3. 레지스터 주소 지정 방식
                                          4. 즉시 주소 지정 방식
                                          (정답률: 62%)
                                            profile_image
                                            1

                                            22. 데이터의 크기를 작은 것부터 큰 순서로 바르게 나열한 것은?

                                            1. Bit < Word < Btye < Field
                                            2. Bit < Byte < Field < Word
                                            3. Bit < Byte < Word < Field
                                            4. Bit < Word < Field < Btye
                                            (정답률: 76%)
                                              profile_image
                                              1

                                              23. 1024 × 8bit의 용량을 가진 ROM에서 address bus와 data bus의 필요한 선로 수는?

                                              1. address bus = 8선, data bus = 8선
                                              2. address bus = 8선, data bus = 10선
                                              3. address bus = 10선, data bus = 8선
                                              4. address bus = 1024선, data bus = 8선
                                              (정답률: 69%)
                                                profile_image
                                                1

                                                24. 다음 표준 C언어로 작성한 프로그램의 연산 결과는?

                                                1. 6
                                                2. 8
                                                3. 24
                                                4. 14
                                                (정답률: 57%)
                                                  profile_image
                                                  1

                                                  25. 원시 언어로 작성한 프로그램을 동일한 내용의 목적 프로그램으로 번역하는 프로그램을 무엇이라 하는가?

                                                  1. 기계어
                                                  2. 파스칼
                                                  3. 컴파일러
                                                  4. 소스 프로그램
                                                  (정답률: 80%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 10진수 (-7)을 부호화 절대치법에 의한 이진수 표현으로 옳은 것은?

                                                    1. 10000111
                                                    2. 10000110
                                                    3. 10000101
                                                    4. 10000100
                                                    (정답률: 73%)
                                                      profile_image
                                                      1

                                                      27. 컴퓨터의 중앙처리장치와 주기억 장치간에 발생하는 속도차를 보완하기 위해 개발된 것은?

                                                      1. 입·출력장치
                                                      2. 연산장치
                                                      3. 보조기억장치
                                                      4. 캐시기억장치
                                                      (정답률: 87%)
                                                        profile_image
                                                        1

                                                        28. 지정 어드레스로 분기하고, 분기한 후에 그 명령으로 되돌아오는 명령은?

                                                        1. 강제 인터럽트 명령
                                                        2. 조건부 분기 명령
                                                        3. 서브루틴 분기 명령
                                                        4. 분기 명령
                                                        (정답률: 82%)
                                                          profile_image
                                                          1

                                                          29. 오실로스코프 프로브(probe) 교정을 위해서 어떠한 파형을 이용하는가?

                                                          1. 삼각파
                                                          2. 정현파
                                                          3. 구형파
                                                          4. 스텝파
                                                          (정답률: 63%)
                                                            profile_image
                                                            1

                                                            30. 다음 중 계통적 오차에 속하지 않는 것은?

                                                            1. 우연 오차
                                                            2. 이론적 오차
                                                            3. 기기적 오차
                                                            4. 개인적 오차
                                                            (정답률: 56%)
                                                              profile_image
                                                              1

                                                              3과목: 전자측정

                                                              31. 다음과 같은 회로에서 스위치(SW)를 열었을 때의 전압계의 지시를 V1, 닫았을 때의 지시를 V2라 하면 전지의 내부 저항 rB을 구하는 식은? (단, 전압계의 전류는 무시한다.)

                                                              (정답률: 52%)
                                                                profile_image
                                                                1

                                                                32. 오실로스코프를 이용하여 전자회로에서 전압 및 파형을 측정하였더니 파형의 반주기가 2.5[ms] 이었다. 이때 측정된 주파수는?

                                                                1. 50Hz
                                                                2. 100Hz
                                                                3. 150Hz
                                                                4. 200Hz
                                                                (정답률: 44%)
                                                                  profile_image
                                                                  1

                                                                  33. 디지털 계측 방식 중의 하나인 비교법에 의한 측정에서 시간에 따라 직선적으로 증가하는 전압을 무엇이라고 하는가?

                                                                  1. 램프 전압
                                                                  2. 기준 전압
                                                                  3. 정형 전압
                                                                  4. 비교 전압
                                                                  (정답률: 63%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음은 수신기의 감도측정 회로의 구성도이다. 빈칸 A, B에 들어갈 내용으로 옳은 것은?

                                                                    1. A : 수신기, B : 감쇠기
                                                                    2. A : 감쇠기, B : 수신기
                                                                    3. A : 수신기, B : 의사 안테나
                                                                    4. A : 의사 안테나, B : 수신기
                                                                    (정답률: 62%)
                                                                      profile_image
                                                                      1

                                                                      35. 3상 평형 회로에서 운전하고 있는 3상 유도전동기에 2 전력계법을 이용하여 전력을 측정하였더니 각각 5.96kW 와 2.36kW 이었다면 전동기의 역률은 얼마인가? (단, 2 전력계법으로 측정하였을 때의 선간 전압은 200V, 선전류는 30A이다.)

                                                                      1. 0.6
                                                                      2. 0.7
                                                                      3. 0.8
                                                                      4. 0.9
                                                                      (정답률: 49%)
                                                                        profile_image
                                                                        1

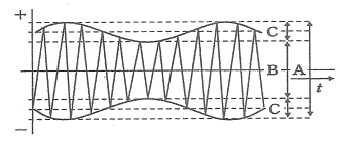

                                                                        36. 다음 변조파형에 대한 설명으로 옳은 것은? (단, Ic는 반송파 전류, Im은 변조파 전류이다.)

                                                                        1. 변조도(m)은 으로 표시한다.
                                                                        2. 변조도(m)은 으로 표시한다.
                                                                        3. 주파수 변조(frequnecy modulation) 파형이다.
                                                                        4. 변조가 잘 되었는지의 여부는 오실로스코프 화면상에 파형 관측만으로 알아보기가 쉽다.
                                                                        (정답률: 73%)
                                                                          profile_image
                                                                          1

                                                                          37. 증폭기에서 증폭도의 크기는 어떤 값으로 환산하여 표시하는가?

                                                                          1. 전압
                                                                          2. 전류
                                                                          3. 데시벨
                                                                          4. 절대온도
                                                                          (정답률: 80%)
                                                                            profile_image
                                                                            1

                                                                            38. 그림과 같은 가동코일(coil)형 계기에서 미터의 축에 아래위로 인청동으로 된 스프링이 장치되어 때, 스프링의 역할은 무엇인가?

                                                                            1. 구동력
                                                                            2. 제어력
                                                                            3. 제동력
                                                                            4. 가동력
                                                                            (정답률: 61%)
                                                                              profile_image
                                                                              1

                                                                              39. 콜라우슈 브리지의 측정 용도로 적합한 것은?

                                                                              1. 전해액의 저항 측정
                                                                              2. 저저항의 측정
                                                                              3. 정전용량의 측정
                                                                              4. 인덕턴스의 측정
                                                                              (정답률: 62%)
                                                                                profile_image
                                                                                1

                                                                                40. 정전 전압계의 특징에 대한 설명으로 틀린 것은?

                                                                                1. 정전 전압계 또는 전위계는 전압을 직접 측정하는 계기이다.
                                                                                2. 주로 저압 측정용 전압계로 많이 쓰인다.
                                                                                3. 정전 전압계의 제동은 공기 제동이나 액체 제동 또는 전자 제동을 사용한다.
                                                                                4. 대표적인 예로는 아브라함 빌라드 형과 캘빈형의 정전 전압계가 있다.
                                                                                (정답률: 57%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 초음파의 진동수가 가장 높은 것은?

                                                                                  1. 초음파 가공
                                                                                  2. 소나
                                                                                  3. 초음파 탐상
                                                                                  4. 에멀션화
                                                                                  (정답률: 51%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 중 디지털 3D 그래픽스 처리의 구성이 아닌 것은?

                                                                                    1. 기하처리
                                                                                    2. 렌더링
                                                                                    3. 프레임버퍼
                                                                                    4. 모델링
                                                                                    (정답률: 65%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. CR결합 증폭회로에서 대역폭을 2배로 늘리려면 전압증폭 이득을 몇 dB로 내려야 하는가?

                                                                                      1. 1/2dB
                                                                                      2. -3dB
                                                                                      3. -6dB
                                                                                      4. 4dB
                                                                                      (정답률: 48%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 도래 전파가 8[mV]이고, 정재파비(SWR)가 3.0이다. 입력 회로에서 반사되는 전압은?

                                                                                        1. 2[mV]
                                                                                        2. 4[mV]
                                                                                        3. 6[mV]
                                                                                        4. 8[mV]
                                                                                        (정답률: 46%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 전력 증폭기는 스피커를 구동시키는데 요구되는 충분한 전력을 보내주는 역할을 한다. 전력 증폭기의 구성으로 옳지 않은 것은?

                                                                                          1. 전압 증폭단
                                                                                          2. 전치 구동단
                                                                                          3. 등화 증폭단
                                                                                          4. 출력단
                                                                                          (정답률: 60%)
                                                                                            profile_image
                                                                                            1

                                                                                            4과목: 전자기기 및 음향영상기기

                                                                                            46. 청력을 검사하기 위하여 가청주파수 영역 중 여러 가지 레벨의 순음을 전기적으로 발생하는 음향발생 장치는?

                                                                                            1. 심음계
                                                                                            2. 오디오미터
                                                                                            3. 페이스메이커
                                                                                            4. 망막전도 측정기
                                                                                            (정답률: 82%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 표준 12cm 오디오 CD 규격의 재생 및 녹음 가능한 최대 시간은?

                                                                                              1. 37분
                                                                                              2. 74분
                                                                                              3. 120분
                                                                                              4. 240분
                                                                                              (정답률: 66%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. FM스트레오 수신기에서 19[㎑] 파일럿(pilot)신호의 목적은 무엇인가?

                                                                                                1. 스트레오 신호 복조기에서 좌우신호를 분리시키는 스위칭 신호이다.
                                                                                                2. 스트레오 차신호용 서브캐리어(subcarrier)이다.
                                                                                                3. FM전파 속의 잡음 펄스 성분을 제거한다.
                                                                                                4. 스트레오 신호인 좌우와의 합성신호를 만든다.
                                                                                                (정답률: 48%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 궤환 제어계(feed back control)에서 공정제어 제어량에 해당하지 않는 것은?

                                                                                                  1. 유량
                                                                                                  2. 전압
                                                                                                  3. 압력
                                                                                                  4. 온도
                                                                                                  (정답률: 47%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 음색 조절이 가능한 음향장치는?

                                                                                                    1. 턴테이블
                                                                                                    2. 보이스레코더
                                                                                                    3. 이퀄라이저
                                                                                                    4. 인티앰프
                                                                                                    (정답률: 80%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음과 같은 N/S를 갖는 수신기 중에서 잡음이 가장 큰 수신기는?

                                                                                                      1. N/S = 2 [㎶]/5[V]
                                                                                                      2. N/S = 1 [㎶]/1[V]
                                                                                                      3. N/S = 2 [㎶]/15[V]
                                                                                                      4. N/S = 2 [㎶]/20[V]
                                                                                                      (정답률: 63%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 선박이 A 무선표지국이 있는 항구에 입항하려고 할 때, 그 전파의 방향, 즉 진북에 대한 도의 방향을 추적함으로써, A 무선표지국이 있는 항구에 직선으로 도달하는 것을 무엇이라고 하는가?

                                                                                                        1. 로란(Loran)
                                                                                                        2. 데카(Decca)
                                                                                                        3. 호밍(Homing)
                                                                                                        4. 센스결정(Sense determination)
                                                                                                        (정답률: 74%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 광학 현미경에서 시료 위의 정보를 전하는 매개체로서는 빛을 사용한다. 전자현미경에서는 무엇을 매개체로 하는가?

                                                                                                          1. 전자선
                                                                                                          2. 전자 렌즈
                                                                                                          3. 전자총
                                                                                                          4. 정전 렌즈
                                                                                                          (정답률: 48%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 증폭회로에 1[㎽]를 공급하였을 때 출력으로 1[W]가 얻어졌다면, 이 때 이득은?

                                                                                                            1. 40[dB]
                                                                                                            2. 30[dB]
                                                                                                            3. 20[dB]
                                                                                                            4. 10[dB]
                                                                                                            (정답률: 47%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 2개의 종류가 다른 금속 또는 합금으로 하나의 폐회로를 만들고 두 접점을 다른 온도로 유지하면 이 회로에 일정 방향의 전류가 흐르는 현상은?

                                                                                                              1. 제벡 효과
                                                                                                              2. 펠티에 효과
                                                                                                              3. 스킨 효과
                                                                                                              4. 볼츠만 효과
                                                                                                              (정답률: 68%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 자동제어의 서보기구가 제어를 수행하는 요소는?

                                                                                                                1. 온도
                                                                                                                2. 유량이나 압력
                                                                                                                3. 위치나 각도
                                                                                                                4. 시간
                                                                                                                (정답률: 68%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 전달함수 G1, G2, H를 갖고 있는 요소를 아래와 같이 접속할 때 등가 전달함수 y/x는?

                                                                                                                  (정답률: 61%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 태양전지를 연속적으로 사용하기 위하여 필요한 장치는?

                                                                                                                    1. 변조 장치
                                                                                                                    2. 정류 장치
                                                                                                                    3. 축전 장치
                                                                                                                    4. 검파 장치
                                                                                                                    (정답률: 86%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. HDTV에 관한 설명으로 틀린 것은?

                                                                                                                      1. 가로 : 세로 화면 비율은 16 : 9이다.
                                                                                                                      2. CD급의 하이파이 음질의 방송이 가능하다.
                                                                                                                      3. 아날로그 TV에서는 셋톱박스가 필요하다.
                                                                                                                      4. 주사선의 수는 525~625선 정도이다.
                                                                                                                      (정답률: 61%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 자기 녹음기의 교류 바이어스에 사용되는 주파수는 대략 얼마의 범위가 사용되는가?

                                                                                                                        1. 30[㎑] - 200[㎑]
                                                                                                                        2. 100[㎐] - 2000[㎐]
                                                                                                                        3. 100[㎐] - 200[㎐]
                                                                                                                        4. 60[㎐] - 100[㎐]
                                                                                                                        (정답률: 62%)
                                                                                                                          profile_image
