전자기기기능사 (2011-04-17 기출문제)
목록

1과목: 전기전자공학

1. 다음 중 맥동률이 가장 큰 방식은?

  1. 단상 반파 정류기
  2. 단상 전파 정류기
  3. 3상 반파 정류기
  4. 3상 전파 정류기
(정답률: 53%)
    profile_image
    1

    2. 다음 중 수정발진기의 발진주파수 변동원인과 대책으로 적합하지 않은 것은?

    1. 전원전압의 변동 - 정전압 회로의 사용
    2. 부하의 변동 - 완충증폭기 사용
    3. 습도에 의한 변동 - 방습을 위하여 타 회로와 차단
    4. 주위 온도의 변화 - 코일이나 콘덴서의 온도계수가 높은 재료의 사용
    (정답률: 53%)
      profile_image
      1

      3. B급 푸시풀(push-pull) 증폭기의 최대 전력 효율은?

      1. 25.5[%]
      2. 50[%]
      3. 78.5[%]
      4. 100[%]
      (정답률: 83%)
        profile_image
        1

        4. 다음 사이리스터 중에서 단방향성 소자는?

        1. TRIAC
        2. DIAC
        3. SSS
        4. SCR
        (정답률: 82%)
          profile_image
          1

          5. 트랜지스터 증폭회로에 대한 설명으로 옳지 않은 것은?

          1. 베이스 접지회로의 입력은 이미터가 된다.
          2. 컬렉터 접지회로의 입력은 베이스가 된다.
          3. 베이스 접지회로의 입력은 컬렉터가 된다.
          4. 이미터 접지회로의 입력은 베이스가 된다.
          (정답률: 74%)
            profile_image
            1

            6. 발진회로의 분류에서 사인파 발진회로의 종류가 아닌 것은?

            1. LC 발진회로
            2. RC 발진회로
            3. 수정 발진회로
            4. 블로킹 발진회로
            (정답률: 71%)
              profile_image
              1

              7. V1 =100[V], V2 =50[V], R1 =R2 =1000[Ω], R3=200[Ω], R4 =800[Ω]일 때 단자 1-2 사이의 전위차는 몇 [V]인가?

              1. 10[V]
              2. 20[V]
              3. 40[V]
              4. 50[V]
              (정답률: 39%)
                profile_image
                1

                8. 다음 중 이상적인 연산증폭기의 특징에 대한 설명으로 옳지 않은 것은?

                1. 입력 오프셋 전류가 0이다.
                2. 주파수 대역폭이 무한대이다.
                3. 오픈 루프 전압이득이 무한대이다.
                4. 동상신호제거비(CMRR)가 0이다.
                (정답률: 69%)
                  profile_image
                  1

                  9. 다음 그림과 같은 연산 증폭기 회로는?

                  1. 가산기
                  2. 감산기
                  3. 적분기
                  4. 미분기
                  (정답률: 61%)
                    profile_image
                    1

                    10. 정류회로에서 그림과 같은 출력 파형이 얻어지는 정류회로는?

                    1. 반파 배전압 정류회로
                    2. 반파 정류회로
                    3. 정전압 정류회로
                    4. 전파 정류회로
                    (정답률: 49%)
                      profile_image
                      1

                      11. 트랜지스터 증폭회로에서 베이스 - 컬렉터 접합부의 바이어스는?

                      1. 항상 순방향 바이어스이다.
                      2. 항상 역방향 바이어스이다.
                      3. NPN에서만 순방향 바이어스이다.
                      4. PNP에서만 역방향 바이어스이다.
                      (정답률: 67%)
                        profile_image
                        1

                        12. 부궤환 증폭회로의 일반적인 특징에 대한 설명으로 적합하지 않는 것은?

                        1. 이득이 증가한다.
                        2. 안정도가 증가한다.
                        3. 왜율이 개선된다.
                        4. 주파수 특성이 개선된다.
                        (정답률: 54%)
                          profile_image
                          1

                          13. 반송파 fc와 신호파 fs인 두 신호를 링(ring)변조시켰을 때 출력 주파수 성분으로 가장 적합한 것은?

                          1. fc + fs
                          2. fc - fs
                          3. fc ± fs
                          4. 2(fc ± fs)
                          (정답률: 64%)
                            profile_image
                            1

                            14. 발진주파수 범위가 가장 넓은 것은?

                            1. LC발진기
                            2. RC발진기
                            3. 수정발진기
                            4. 음차발진기
                            (정답률: 36%)
                              profile_image
                              1

                              15. 플립플롭이라고도 하며, 데이터 기억소자로 많이 사용되는 것은?

                              1. 시미트 트리거
                              2. 비안정 멀티바이브레이터
                              3. 단안정 멀티바이브레이터
                              4. 쌍안정 멀티바이브레이터
                              (정답률: 83%)
                                profile_image
                                1

                                2과목: 전자계산기일반

                                16. 반송파 전력이 20[kw]일 때 변조율 70[%]로 변조 하였을 경우 피변조파 전력(P) 및 상측파 전력(Pu)은 각 각 몇 [kw] 인가?

                                1. P=24.9, Pu=2.45
                                2. P=15.9, Pu=20.7
                                3. P=24.0, Pu=24.5
                                4. P=17.6, Pu=4.91
                                (정답률: 47%)
                                  profile_image
                                  1

                                  17. 8진수 37.54를 16진수로 변환하면?

                                  1. 1F.A
                                  2. 1F.A4
                                  3. 1F.B4
                                  4. 1F.B
                                  (정답률: 45%)
                                    profile_image
                                    1

                                    18. 컴퓨터 회로에서 bus line을 사용하는 가장 큰 목적은?

                                    1. 정확한 전송
                                    2. 속도 향상
                                    3. 레지스터 수의 축소
                                    4. 결합선 수의 축소
                                    (정답률: 66%)
                                      profile_image
                                      1

                                      19. 다음 중 순서 논리 회로에 해당되는 것은?

                                      1. 반가산기(half adder)
                                      2. 부호기(encoder)
                                      3. 플립플롭(flip-flop)
                                      4. 멀티플렉서(multiplexer)
                                      (정답률: 65%)
                                        profile_image
                                        1

                                        20. 명령부의 오퍼랜드(Operand) 자체가 실제 그 데이터인 번지지정 방식은?

                                        1. direct address
                                        2. immediate address
                                        3. indirect address
                                        4. relative address
                                        (정답률: 54%)
                                          profile_image
                                          1

                                          21. 다음 회로는 직렬가산기이다. 입력 A=10, B=11을 입력할 때 합 S의 값은?

                                          1. 100
                                          2. 101
                                          3. 110
                                          4. 111
                                          (정답률: 69%)
                                            profile_image
                                            1

                                            22. 다음 중 C 언어 프로그램 형식과 관계가 없는 것은?

                                            1. 인터프리터 방식을 사용한다.
                                            2. "/*" 와 "*/" 을 이용하여 주석을 나타낸다.
                                            3. 프로그램내의 명령은 ;(세미콜론)으로 구분된다.
                                            4. 모든 프로그램은 main 함수로부터 실행이 시작된다.
                                            (정답률: 59%)
                                              profile_image
                                              1

                                              23. 다음 중 객체지향언어에 해당하지 않은 것은?

                                              1. 기계어
                                              2. 비주얼 C++
                                              3. 델파이(Delphi)
                                              4. 자바(JAVA)
                                              (정답률: 67%)
                                                profile_image
                                                1

                                                24. 레지스터와 유사하게 동작하는 임시 저장장소로써 유사 기능을 하며 다음 실행할 명령어의 주소를 기억하는 기능을 하는 것은?

                                                1. 레지스터
                                                2. 프로그램 카운터
                                                3. 기억장치
                                                4. 플립플롭
                                                (정답률: 74%)
                                                  profile_image
                                                  1

                                                  25. 자기 디스크의 설명으로 옳은 것은?

                                                  1. sequential access만 가능하다.
                                                  2. random access만 가능하다.
                                                  3. 주로 sequential access를 많이 한다.
                                                  4. 주로 random access를 많이 한다.
                                                  (정답률: 51%)
                                                    profile_image
                                                    1

                                                    26. 다음 중에서 일반적으로 가장 적은 Bit로 표현 가능한 데이터는?

                                                    1. 영상 데이터
                                                    2. 문자 데이터
                                                    3. 숫자 데이터
                                                    4. 논리 데이터
                                                    (정답률: 76%)
                                                      profile_image
                                                      1

                                                      27. 기억된 정보를 읽기는 자유롭지만 내용을 바꾸어 넣을 수 없는 기억소자는?

                                                      1. ROM
                                                      2. RAM
                                                      3. SRAM
                                                      4. DRAM
                                                      (정답률: 72%)
                                                        profile_image
                                                        1

                                                        28. 컴퓨터를 구성하는 요소를 크게 2부분으로 분류하면?

                                                        1. 중앙처리장치와 입출력장치
                                                        2. 연산장치와 제어장치
                                                        3. 중앙처리장치와 보조기억장치
                                                        4. 주기억장치와 보조기억장치
                                                        (정답률: 52%)
                                                          profile_image
                                                          1

                                                          29. 어떤 전류의 기본파 진폭이 50[mA], 제2고조파 진폭이 4[mA], 제3고조파 진폭이 3[mA]라면 이 전류의 왜형률은?

                                                          1. 5[%]
                                                          2. 10[%]
                                                          3. 15[%]
                                                          4. 20[%]
                                                          (정답률: 59%)
                                                            profile_image
                                                            1

                                                            30. 다음 중 헤이 브리지로 측정할 수 있는 것은?

                                                            1. 절연 저항
                                                            2. 자기 인덕턴스
                                                            3. 상호 인덕턴스
                                                            4. 임피던스
                                                            (정답률: 39%)
                                                              profile_image
                                                              1

                                                              3과목: 전자측정

                                                              31. 다음 중 가장 높은 주파수를 측정할 수 있는 계기는?

                                                              1. 동축형 주파수계
                                                              2. 흡수형 주파수계
                                                              3. 헤테로다인 주파수계
                                                              4. 전력계형 주파수계
                                                              (정답률: 78%)
                                                                profile_image
                                                                1

                                                                32. 스위프 발진기의 발진 주파수 소인에 사용되는 전압 파형으로 옳은 것은?

                                                                1. 사인파
                                                                2. 톱니파
                                                                3. 구형파
                                                                4. 펄스파
                                                                (정답률: 51%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 중 흡수형 주파수계의 구성으로 필요하지 않는 것은?

                                                                  1. 발진기
                                                                  2. 검파기
                                                                  3. 직류 전류계
                                                                  4. 공진회로
                                                                  (정답률: 48%)
                                                                    profile_image
                                                                    1

                                                                    34. Q-미터를 사용하여 측정하는 데 적당하지 않은 것은?

                                                                    1. 절연저항
                                                                    2. 코일의 실효저항
                                                                    3. 코일의 분포용량
                                                                    4. 콘덴서의 정전용량
                                                                    (정답률: 56%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 중 휘스톤 브리지법에 해당하는 측정법은?

                                                                      1. 편위법
                                                                      2. 영위법
                                                                      3. 직편법
                                                                      4. 반경사법
                                                                      (정답률: 66%)
                                                                        profile_image
                                                                        1

                                                                        36. 동축케이블로 전달되는 초단파대의 전력측정에 사용되는 전력계로서 방향성 결합기를 내장하고 있는 것은?

                                                                        1. 의사부하법 전력계
                                                                        2. 볼로미터 전력계
                                                                        3. C-C형 전력계
                                                                        4. C-M형 전력계
                                                                        (정답률: 54%)
                                                                          profile_image
                                                                          1

                                                                          37. 디지털전압계에서 고주파 신호의 경우 변화가 너무 빨라서 정확한 변환이 불가능한 경우 A/D 변환기와 같이 사용되는 회로는?

                                                                          1. 파형 정형회로
                                                                          2. 샘플 홀드회로
                                                                          3. 게이트 제어회로
                                                                          4. D/A 컨버터회로
                                                                          (정답률: 62%)
                                                                            profile_image
                                                                            1

                                                                            38. 지시계기의 제어장치 중 교류용 적산전력계에 대표적으로 사용되는 제어 방법은?

                                                                            1. 스프링 제어
                                                                            2. 중력 제어
                                                                            3. 전기적 제어
                                                                            4. 맴돌이 전류 제어
                                                                            (정답률: 67%)
                                                                              profile_image
                                                                              1

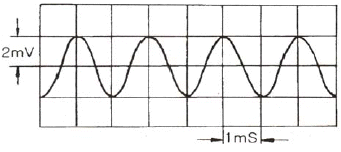

                                                                              39. 다음 그림은 오실로스코프 상에 나타난 정현파이다. 주파수는 몇 [Hz] 인가?

                                                                              1. 500[Hz]
                                                                              2. 1000[Hz]
                                                                              3. 5[Hz]
                                                                              4. 1[Hz]
                                                                              (정답률: 64%)
                                                                                profile_image
                                                                                1

                                                                                40. 자동평형 계기의 구성요소가 아닌 것은?

                                                                                1. 미끄럼줄 저항
                                                                                2. DC-AC 변환회로
                                                                                3. 함수 발생기
                                                                                4. 서보 모터
                                                                                (정답률: 49%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 오디오 시스템(Audio System)에서 잡음에 대하여 가장 영향을 많이 받는 부분은?

                                                                                  1. 등화 증폭기
                                                                                  2. 저주파 증폭기
                                                                                  3. 전력 증폭기
                                                                                  4. 주출력 증폭기
                                                                                  (정답률: 71%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 초음파 가습기의 원리는 초음파의 어떤 것을 이용한 것인가?

                                                                                    1. 소나
                                                                                    2. 펠티어효과
                                                                                    3. 회절작용
                                                                                    4. 캐비테이션
                                                                                    (정답률: 75%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 센서의 명명법에서 X형 센서로 표시하지 않는 것은?

                                                                                      1. 변위 센서
                                                                                      2. 속도 센서
                                                                                      3. 열 센서
                                                                                      4. 반도체형 가스 센서
                                                                                      (정답률: 63%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 그림과 같은 수상관 회로에서 콘덴서 C가 단락되었을 때의 고장 증상은?

                                                                                        1. 라스터는 나오나 화면이 나오지 않는다.
                                                                                        2. 라스터가 나오지 않는다.
                                                                                        3. 밝아진 채로 어두워지지 않는다.
                                                                                        4. 수평, 수직 동기가 불안정하다.
                                                                                        (정답률: 71%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 제어요소의 동작 중 연속동작이 아닌 것은?

                                                                                          1. D동작
                                                                                          2. P+D동작
                                                                                          3. P+I동작
                                                                                          4. ON-OFF동작
                                                                                          (정답률: 81%)
                                                                                            profile_image
                                                                                            1

                                                                                            4과목: 전자기기 및 음향영상기기

                                                                                            46. 자기녹음기에서 테이프를 일정한 속도로 구동시키기 위한 금속 롤러는?

                                                                                            1. 핀치 롤러
                                                                                            2. 캡스턴 롤러
                                                                                            3. 릴축
                                                                                            4. 아이들러
                                                                                            (정답률: 76%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 중 TV 수신 안테나가 아닌 것은?

                                                                                              1. 반파장 다이폴 안테나
                                                                                              2. 폴디드(foded) 안테나
                                                                                              3. 야기(yagi) 안테나
                                                                                              4. 비월 안테나
                                                                                              (정답률: 68%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 음압의 단위는?

                                                                                                1. [N/C]
                                                                                                2. [kcal]
                                                                                                3. [μ bar]
                                                                                                4. [Neper]
                                                                                                (정답률: 86%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 재생 헤드의 특성 중 자기 테이프가 헤드에 밀착하지 않고 간격이 있기 때문에 생기는 손실은?

                                                                                                  1. 스페이싱 손실
                                                                                                  2. 경사에 의한 손실
                                                                                                  3. 두께 손실
                                                                                                  4. 각도 손실
                                                                                                  (정답률: 76%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 유도가열법을 적용시킬 수 있는 것은?

                                                                                                    1. 목재
                                                                                                    2. 유리
                                                                                                    3. 고무
                                                                                                    4. 금속
                                                                                                    (정답률: 79%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 자기 녹음기의 자기헤드에 대한 특성으로 옳지 않은 것은?

                                                                                                      1. 자기헤드의 임피던스는 유도성이다.
                                                                                                      2. 주파수에 비례하여 임피던스가 감소한다.
                                                                                                      3. 높은 주파수에서는 헤드에 흐르는 전류가 감소하여 특성이 나빠진다.
                                                                                                      4. 녹음할 때는 주파수가 변하더라도 전류가 일정하도록 한다.
                                                                                                      (정답률: 38%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 중 전장 발광 장치의 설명으로 옳지 않은 것은?

                                                                                                        1. 형광체의 미소한 결정을 유전체와 혼합하여 여기에 높은 직류전압을 가하면 지속적으로 발광한다.
                                                                                                        2. 전극으로부터 전자나 정공이 직접 결정에 유입되지 않는다.
                                                                                                        3. 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하면 발광현상이 생긴다.
                                                                                                        4. 발광은 결정 내부의 인가전압에 따라 높은 전장이 유기되어서 생기므로 고유형 EL이라 한다.
                                                                                                        (정답률: 48%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 수신기에서 주파수 다이버시티(frequency diversity) 사용의 주된 목적은?

                                                                                                          1. 페이딩(fading) 방지
                                                                                                          2. 주파수 편이 방지
                                                                                                          3. S/N저하 방지
                                                                                                          4. 이득저하 방지
                                                                                                          (정답률: 74%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 주파수 변별기의 주된 사용 목적은?

                                                                                                            1. 다중 통신에서 누화를 방지하기 위하여
                                                                                                            2. FM파에서 원래의 신호파를 꺼내기 위하여
                                                                                                            3. 자동적으로 발진주파수를 제어하기 위하여
                                                                                                            4. 외래잡음에 의해 생긴 진폭변조파를 제거하기 위하여
                                                                                                            (정답률: 53%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 중 서보기구에 사용되지 않는 것은?

                                                                                                              1. 단상전동기
                                                                                                              2. 리졸버
                                                                                                              3. 차동변압기
                                                                                                              4. 싱크로
                                                                                                              (정답률: 60%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 흑백 방송은 정상이나 컬러 방송 수신시 색이 전혀 안나온다면 조사 할 요소는?

                                                                                                                1. 제2영상 증폭회로
                                                                                                                2. X 복조 회로
                                                                                                                3. 컨버전스 회로
                                                                                                                4. 컬러 킬러 회로
                                                                                                                (정답률: 77%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 라디오존데의 주된 측정으로 옳지 않은 것은?

                                                                                                                  1. 온도 측정
                                                                                                                  2. 습도 측정
                                                                                                                  3. 기압 측정
                                                                                                                  4. 주파수 측정
                                                                                                                  (정답률: 65%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 항공기나 선박이 전파를 이용하여 자기 위치를 탐지할 때 무지향성 비컨 방식이나 호밍 비컨 방식을 이용하는 방법은?

                                                                                                                    1. 쌍곡선 항법
                                                                                                                    2. ρ-θ 항법
                                                                                                                    3. 방사상 항법[1]
                                                                                                                    4. 방사상 항법[2]
                                                                                                                    (정답률: 67%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 포마드, 크림 등의 화장품이나 도료의 제조에 이용되는 초음파는 어떤 작용을 응용한 것인가?

                                                                                                                      1. 소나 작용
                                                                                                                      2. 응집 작용
                                                                                                                      3. 확산 작용
                                                                                                                      4. 분산 에멀션화 작용
                                                                                                                      (정답률: 67%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 그림은 자동제어 검출부의 구성을 나타낸 것이다. ㉡에 해당하는 것은?

                                                                                                                        1. 검출기
                                                                                                                        2. 조절기
                                                                                                                        3. 전송기
                                                                                                                        4. 되먹임기
                                                                                                                        (정답률: 45%)
                                                                                                                          profile_image
                                                                                                                          1
