전자기기기능사 (2007-07-15 기출문제)
목록

1과목: 전기전자공학

1. 5C의 양전하를 전위 ＋20V인 점에서 -20V인 점까지 이동 시킬 때 이루어지는 일은 몇 J인가?

  1. 50
  2. 100
  3. 150
  4. 200
(정답률: 54%)
    profile_image
    1

    2. 전원주파수가 60Hz일 때 3상 전파정류회로의 리플주파수는 몇 Hz가 되는가?

    1. 60
    2. 120
    3. 180
    4. 360
    (정답률: 69%)
      profile_image
      1

      3. 이상적인 연산증폭기의 두 입력전압이 갈을 때의 출력전압은?

      1. 1 이다.
      2. 입력의 2배이다.
      3. 입력과 같다.
      4. 0이다.
      (정답률: 54%)
        profile_image
        1

        4. 단일 동조 고주파 증폭기의 이득은 LC 회로의 공진주파수에서 최대가 된다. 그 이유는?

        1. 직렬공진회로이기 때문에
        2. 병렬공진회로이기 때문에
        3. 선택도 Q가 낮으므로
        4. 내부의 극간용량 때문에
        (정답률: 52%)
          profile_image
          1

          5. 궤환발진기의 발진지속 조건을 나타낸 것으로 가장 적합한 것은? (단, A는 증폭도, β는 궤환율이다.)

          1. βA＞1
          2. βA＜1
          3. βA＝1
          4. βA＝0
          (정답률: 60%)
            profile_image
            1

            6. 기준레벨보다 높은 부분을 평탄하게 하는 회로는?

            1. 게이트회로
            2. 미분회로
            3. 적분회로
            4. 리미터회로
            (정답률: 65%)
              profile_image
              1

              7. 비오-사바르의 법칙은 어떤 관계를 나타내는 법칙인가?

              1. 전류와 자장
              2. 기자력과 자속밀도
              3. 전위와 자장
              4. 기자력과 자장
              (정답률: 58%)
                profile_image
                1

                8. 그림과 갈은 회로는?

                1. 단안정 멀티바이브레이터
                2. 비반전 증폭기
                3. 시미트 트리거
                4. 전압분배기
                (정답률: 54%)
                  profile_image
                  1

                  9. 평활회로에서 초크입력형과 콘덴서 입력형에 대한 설명으로 옳지 않은 것은?

                  1. 초크 입력형은 콘덴서 입력형보다 직류 출력전압이 높다.
                  2. 초크입력형은 부하전류의 변화에 따라 전압변동률이 적다.
                  3. 콘덴서 입력형은 비교적 소전력용이다.
                  4. 콘덴서 입력형인 경우 리플을 감소시키기 위해서는 부하저항을 크게 하여야 한다.
                  (정답률: 39%)
                    profile_image
                    1

                    10. 어떤 저항에서 1kWh의 전력량을 소비시켰을 때 발생하는 열량은 약 몇 kcal인가?

                    1. 240
                    2. 360
                    3. 480
                    4. 860
                    (정답률: 44%)
                      profile_image
                      1

                      11. R-C 회로의 시정수가 1[μs]일 때 상승시간은 몇 μs인가?

                      1. 1
                      2. 1.4
                      3. 1.8
                      4. 2.2
                      (정답률: 38%)
                        profile_image
                        1

                        12. TR의 컬렉터 손실을 바르게 표현한 것은?

                        1. VCC × Ic
                        2. VCE × Ic
                        3. VBE × Ic
                        4. VBB × Ic
                        (정답률: 51%)
                          profile_image
                          1

                          13. 그림과 같은 이상형 CR발진기에 대한 설명으로 옳은 것은?

                          1. 발진주파수는 이다.
                          2. 고주파 발진용에 주로 사용된다.
                          3. 베이스 측과 컬렉터 측의 위상차는 90도에서 발진한다.
                          4. 안정도가 높으므로 증폭도는 29 미만에서도 충분히 발진한다.
                          (정답률: 58%)
                            profile_image
                            1

                            14. J-K 플립플롭의 입력에 그림과 갈이 NOT 회로를 연결하였다. 무슨 회로가 되는가?

                            1. R-S 플립플롭
                            2. J-K 마스트슬레이브 플립플롭
                            3. T 플립플롭
                            4. D 플립플롭
                            (정답률: 45%)
                              profile_image
                              1

                              15. 도에 전압이 가해졌을 때 흐르는 전류의 크기는 가해진 전압에 비래한다는 법칙은?

                              1. 줄의 법칙
                              2. 키르히호프의 전류의 법칙
                              3. 옴의 법칙
                              4. 키르히호프의 전압의 법칙
                              (정답률: 69%)
                                profile_image
                                1

                                2과목: 전자계산기일반

                                16. 다음 중 이미터 플로어(emitter follower) 증폭회로에 대한 설명으로 적합하지 않은 것은?

                                1. 컬렉터 접지방식으로 궤환증폭기의 일종이다.
                                2. 입력 임피던스가 높고, 출력 임피던스가 매우 낮다.
                                3. 전압이득이 1보다 크다.
                                4. 버퍼(buffer)용으로 많이 사용된다.
                                (정답률: 52%)
                                  profile_image
                                  1

                                  17. 컴퓨터의 기억 용량을 의미하는 것은?

                                  1. 프로그램의 크기
                                  2. 기억장치의 크기
                                  3. 액세스 타임
                                  4. 사이클 타임
                                  (정답률: 73%)
                                    profile_image
                                    1

                                    18. 자료전송에 발생하는 에러(error) 검출을 위하여 추가된 bit는?

                                    1. 3-초과
                                    2. gray
                                    3. parity
                                    4. error
                                    (정답률: 78%)
                                      profile_image
                                      1

                                      19. 주기억장치로 사용되는 반도체 기억소자 중에서 읽기, 쓰를 자유롭게 할 수 있는 것은?

                                      1. RAM
                                      2. ROM
                                      3. EP-ROM
                                      4. PAL
                                      (정답률: 72%)
                                        profile_image
                                        1

                                        20. 다음에서 후입선출(LIFO) 동작을 하는 것은?

                                        1. RAM
                                        2. ROM
                                        3. STACK
                                        4. QUEUE
                                        (정답률: 72%)
                                          profile_image
                                          1

                                          21. 다음 ( )안에 들어갈 용어로 알맞은 것은?

                                          1. request
                                          2. cycle
                                          3. DMA
                                          4. MAR
                                          (정답률: 74%)
                                            profile_image
                                            1

                                            22. 다음과 같은 진리표를 불대수로 표현하면?

                                            3. Y = A + B
                                            4. Y = AB
                                            (정답률: 69%)
                                              profile_image
                                              1

                                              23. 마이크로프로세서를 구성하고 있는 장치로 짝지어진 것은?

                                              1. CPU 모듈, 입출력 모듈, 기억장치, 버스
                                              2. 모니터, 입출력 모듈, 기억장치, 버스
                                              3. CPU 모듈, 입출력 모듈, 광학센서 모듈, 버스
                                              4. 입출력 모둘, 기억장치, 주기억장치 모듈
                                              (정답률: 63%)
                                                profile_image
                                                1

                                                24. C 언어에 대한 설명으로 옳지 않은 것은?

                                                1. 이식성이 높은 언어이다.
                                                2. 강력하고 융통성이 많다.
                                                3. 범용 프로그래밍 언어이다.
                                                4. 대·소문자를 구별하지 않는다.
                                                (정답률: 72%)
                                                  profile_image
                                                  1

                                                  25. 다용 중 운영체제(operatic System)에 해당하지 않은 것은?

                                                  1. UNIX
                                                  2. WINDOWS XP
                                                  3. LINUX
                                                  4. Or-CAD
                                                  (정답률: 77%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 순서 논리 회로에 해당되는 것은?

                                                    1. 반가산기(half adder)
                                                    2. 부호기(encoder)
                                                    3. 플립플롭 (flip-flop)
                                                    4. 멀티플렉서(multiplexer)
                                                    (정답률: 63%)
                                                      profile_image
                                                      1

                                                      27. 다음의 1부터 100까지의 정수의 합을 구하는 반복형 순서도에서 비교, 판단의 역할을 하는 부분은?

                                                      1. (ㄱ)
                                                      2. (ㄴ)
                                                      3. (ㄷ)
                                                      4. (ㄹ)
                                                      (정답률: 82%)
                                                        profile_image
                                                        1

                                                        28. 자료의 표현이 크기 순서로 나열된 것은?

                                                        1. 비트 - 바이트 - 워드 - 레코드 - 파일
                                                        2. 워드 - 레코드 - 파일 - 비트 - 바이트
                                                        3. 바이트 - 워드 - 비트 - 레코드 - 파일
                                                        4. 레코드 - 비트 - 워드 - 파일 - 바이트
                                                        (정답률: 85%)
                                                          profile_image
                                                          1

                                                          29. 다음 중 측정에 있어서 측정기의 정밀도나 정확도를 나타내는 이유로 가장 옳은 것은?

                                                          1. 측정단위가 각각 다르기 때문이다.
                                                          2. 사람마다 읽는 방법이 다르기 때문이다.
                                                          3. 측정기의 사용 방법이 다르기 때문이다.
                                                          4. 측정기마다 그 지시치의 신뢰도가 조금씩 차이가 있기 때문이다.
                                                          (정답률: 68%)
                                                            profile_image
                                                            1

                                                            30. 그림에서 a=15mm, b=13mm라 하면 수직, 수평 두 전압의 위상차는 약 몇 도인가?

                                                            1. 30º
                                                            2. 45º
                                                            3. 60º
                                                            4. 75º
                                                            (정답률: 57%)
                                                              profile_image
                                                              1

                                                              3과목: 전자측정

                                                              31. 전류계의 측정범위를 100배로 하기 위한 분류기의 저항은 전류계 내부 저항의 몇 배인가?

                                                              1. 100
                                                              2. 99
                                                              3. 1/100
                                                              4. 1/99
                                                              (정답률: 42%)
                                                                profile_image
                                                                1

                                                                32. 마이크로파 측정에서 정재파 비가 2일 때 반사계수는?

                                                                1. 1/2
                                                                2. 1/3
                                                                3. 2
                                                                4. 3
                                                                (정답률: 71%)
                                                                  profile_image
                                                                  1

                                                                  33. 소인(sweep) 발진기의 주용도로 옳은 것은?

                                                                  1. 주파수 특성측정
                                                                  2. 전압측정
                                                                  3. 전류측정
                                                                  4. 위상측정
                                                                  (정답률: 64%)
                                                                    profile_image
                                                                    1

                                                                    34. 디지털 계측에서 레지스터는 무슨 역할을 하는가?

                                                                    1. 디지털 신호를 기억하는 장치
                                                                    2. 디지털 신호를 변환하는 장치
                                                                    3. 디지털 신호를 계수하는 장치
                                                                    4. 디지털 신호를 지연하는 장치
                                                                    (정답률: 70%)
                                                                      profile_image
                                                                      1

                                                                      35. 대전된 도체 사이에 작용하는 정전 흡입력 또는 반발력을 이용한 계기는?

                                                                      1. 열전형 계기
                                                                      2. 정류형 계기
                                                                      3. 정전형 계기
                                                                      4. 유도형 계기
                                                                      (정답률: 66%)
                                                                        profile_image
                                                                        1

                                                                        36. 고주파 측정에 사용되는 주파수계는?

                                                                        1. 진동편형 주파수계
                                                                        2. 헤테로다인 주파수계
                                                                        3. 가동철편형 주파수계
                                                                        4. 전류력계형 주파수계
                                                                        (정답률: 51%)
                                                                          profile_image
                                                                          1

                                                                          37. 피 측정 신호에 포함되는 전 주파수 성분을 분석하여 진폭 의 크기로서 표시하는 계측기는?

                                                                          1. 회로시험기(multi tester)
                                                                          2. 오실로스코프(oscilloscope)
                                                                          3. 스펙트럼 분석기(spectrum analyzer)
                                                                          4. 프로토콜 분석기(protocol analyzer)
                                                                          (정답률: 48%)
                                                                            profile_image
                                                                            1

                                                                            38. 디지털 신호를 아날로그 신호로 바꾸는 것을 무엇이라 하는가?

                                                                            1. A/D 변환
                                                                            2. 디지털 신호
                                                                            3. 아날로그 신호
                                                                            4. D/A 변환
                                                                            (정답률: 79%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 중 자동평형 기록계기의 축정원리는?

                                                                              1. 영위법
                                                                              2. 편위법
                                                                              3. 직접측정법
                                                                              4. 간접측정법
                                                                              (정답률: 74%)
                                                                                profile_image
                                                                                1

                                                                                40. 표준전지의 기전력과 이지전지의 기전력을 비교하여 1[V] 이하의 직류 전압을 정밀하계 축정할 수 있는 계기는?

                                                                                1. 실효값 응답형 전압계
                                                                                2. 블로미터 전압계
                                                                                3. 전자식 검류계
                                                                                4. 직류전위차계
                                                                                (정답률: 43%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 다음 중 유전가열의 응용으로 옳지 않은 것은?

                                                                                  1. 목재의 건조 및 접착
                                                                                  2. 농수산물의 가공
                                                                                  3. 생란의 살충 및 건조
                                                                                  4. 금속 합금의 융해
                                                                                  (정답률: 53%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 매질의 유전율을 ε, 투자율을 μ라 할 때, 이 매질 내에서 견자파의 속도는?

                                                                                    4. vo = ɛμ
                                                                                    (정답률: 46%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 중 초음파 세척은 초음파의 무슨 작용을 이용한 것인가?

                                                                                      1. 진동
                                                                                      2. 반사
                                                                                      3. 굴절
                                                                                      4. 간섭
                                                                                      (정답률: 81%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 중 유도가열의 특징으로 거리가 먼 것은?

                                                                                        1. 가열속도가 빠르다.
                                                                                        2. 가열을 정밀하게 조절할 수 있다.
                                                                                        3. 필요한 부분에 발열을 집중시킬 수 있다.
                                                                                        4. 금속의 표면가열이 매우 어렵게 이루어진다.
                                                                                        (정답률: 73%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 다음 회로에서 전달함수는?

                                                                                          1. 0.5
                                                                                          2. 1
                                                                                          3. 2
                                                                                          4. 10
                                                                                          (정답률: 43%)
                                                                                            profile_image
                                                                                            1

                                                                                            4과목: 전자기기 및 음향영상기기

                                                                                            46. 수퍼헤테로다인 수신기에서 중간 주파수가 455kHz일 때 710kHz의 전파를 수신하고 있다. 이때 수신 될 수 있는 영상 주파수는 몇 kHz인가?

                                                                                            1. 0 910
                                                                                            2. 1165
                                                                                            3. 1420
                                                                                            4. 1620
                                                                                            (정답률: 55%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 중 잔류편차가 없는 제어 동작은?

                                                                                              1. ON-OFF 동작
                                                                                              2. P 동작
                                                                                              3. PD 동작
                                                                                              4. PI 동작
                                                                                              (정답률: 48%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 서미스터(thermistor)와 관계없는 것은?

                                                                                                1. 온도 축정
                                                                                                2. 자동이유조정
                                                                                                3. 마이너스의 온도계수
                                                                                                4. 전압에 의하여 저항값 변화
                                                                                                (정답률: 46%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 야기(Yagi) 공중선의 구조상 도선(파이프)의 길이가 제일 긴 것은 무슨 역할을 하는가?

                                                                                                  1. 투사(投射)
                                                                                                  2. 반사(反射)
                                                                                                  3. 도파(道破)
                                                                                                  4. 흡수(吸收)
                                                                                                  (정답률: 54%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 자기녹음기의 유도특성은 평탄한 주파수 특성을 얻기 어렵기 때문에 이 특성을 보상하기 위한 회로는?

                                                                                                    1. EQ Amp
                                                                                                    2. Tone Amp
                                                                                                    3. Main Amp
                                                                                                    4. parametric Amp
                                                                                                    (정답률: 43%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 녹음 때에는 고역을, 재생 때에는 저역을 각각의 증폭기로 보정하여 전체를 평탄한 특성으로 만드는 것을 무엇 이라고 하는가?

                                                                                                      1. 크리핑
                                                                                                      2. 크램핑
                                                                                                      3. 등화
                                                                                                      4. 블랭킹
                                                                                                      (정답률: 65%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 중 서보기구에 사용되지 않는 것은?

                                                                                                        1. 싱크로
                                                                                                        2. 리졸버
                                                                                                        3. 카보런덤
                                                                                                        4. 저항식 서보기구
                                                                                                        (정답률: 68%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 중 광기전력 효과를 이용한 것은?

                                                                                                          1. 태양전지
                                                                                                          2. 전자냉동
                                                                                                          3. 전장발광
                                                                                                          4. 루미네센스
                                                                                                          (정답률: 77%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 항공기의 착륙보조장치는?

                                                                                                            1. V0R
                                                                                                            2. ILS
                                                                                                            3. ADF
                                                                                                            4. TACAN
                                                                                                            (정답률: 77%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 송신측의 변조신호를 어느 정도까지 충실하게 재현할 수 있는지의 척도를 나타내는 것을 무엇이라고 하는가?

                                                                                                              1. 감도
                                                                                                              2. 선택도
                                                                                                              3. 안정도
                                                                                                              4. 충실도
                                                                                                              (정답률: 73%)
                                                                                                                profile_image
                                                                                                                1

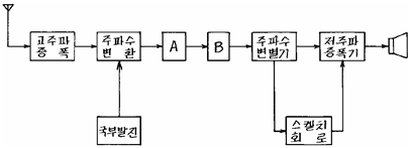

                                                                                                                56. 다음 블록도는 FM 수신기의 계통도이다. 빈칸 A, B에 해당하는 명칭은?

                                                                                                                1. A=중간 주파 증폭기, B=저주파 증폭기
                                                                                                                2. A=고주파 증폭기, B=진폭 제한기
                                                                                                                3. A=중간 주파 증폭기, B=진폭 제한기
                                                                                                                4. A=고주파 증폭기, B=검파기
                                                                                                                (정답률: 66%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 비선형 증폭기에서 일그러짐율이 1[%]라면 몇 때인가?

                                                                                                                  1. -40
                                                                                                                  2. -50
                                                                                                                  3. ＋60
                                                                                                                  4. ＋70
                                                                                                                  (정답률: 53%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. VTR 사용 전 미리 전원을 인가하여 두는 것이 좋은데 이의 주된 이유는?

                                                                                                                    1. 각종 1C의 동작온도를 유기하기 위하여
                                                                                                                    2. 각종 발진회로가 정상상태를 유지하는데 시간이 필요하므로
                                                                                                                    3. 헤드 드럼의 표면온도를 가열하여 상대 습도를 낮추기 위하여
                                                                                                                    4. 기기 전체의 온도를 높여 최량의 동작 상태를 만들어 주기 위하여
                                                                                                                    (정답률: 58%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 일반적인 재생헤드에 대한 설명 중 옳지 않은 것은?

                                                                                                                      1. 초투자율이 매우 낮다.
                                                                                                                      2. 녹음헤드와 같은 구조로 되어 있다.
                                                                                                                      3. 코어손실이 적은 코어에 코일을 감아서 만든다.
                                                                                                                      4. 재생헤드에서 얻어가는 기전력 이다.
                                                                                                                      (정답률: 51%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 녹음기에서 마스킹 효과를 이용하여 히스 잡음을 줄이기 위하여 고안된 것은?

                                                                                                                        1. 니들(needle)
                                                                                                                        2. 캡스턴(capstan)
                                                                                                                        3. 캔틸레버(cantilever)
                                                                                                                        4. 돌비시스템(dolby system)
                                                                                                                        (정답률: 66%)
                                                                                                                          profile_image
                                                                                                                          1
