전산응용기계제도기능사 (2015-07-19 기출문제)
목록

1과목: 기계재료 및 요소

1. 베어링으로 사용되는 구리계 합금으로 거리가 먼 것은?

  1. 켈밋(kelmet)
  2. 연청동(lead bronze)
  3. 문쯔 메탈(muntz metal)
  4. 알루미늄 청동(Al bronze)
(정답률: 61%)
    profile_image
    1

    2. 다음 중 알루미늄 합금이 아닌 것은?

    1. Y 합금
    2. 실루민
    3. 톰백(tombac)
    4. 로엑스(Lo-Ex) 합금
    (정답률: 70%)
      profile_image
      1

      3. 탄소 공구강의 구비 조건으로 거리가 먼 것은?

      1. 내마모성이 클 것
      2. 저온에서의 경도가 클 것
      3. 가공 및 열처리성이 양호할 것
      4. 강인성 및 내충격성이 우수할 것
      (정답률: 73%)
        profile_image
        1

        4. 고속도 공구강 강재의 표준형으로 널리 사용되고 있는 18-4-1형에서 텅스텐 함유량은?

        1. 1%
        2. 4%
        3. 18%
        4. 23%
        (정답률: 71%)
          profile_image
          1

          5. 열처리의 방법 중 강을 경화시킬 목적으로 실시하는 열처리는?

          1. 담금질
          2. 뜨임
          3. 불림
          4. 풀림
          (정답률: 82%)
            profile_image
            1

            6. 공구용으로 사용되는 비금속 재료로 초내열성재료, 내마멸성 및 내열성이 높은 세라믹과 강한 금속의 분말을 배열 소결하여 만든 것은?

            1. 다이아몬드
            2. 고속도강
            3. 서멧
            4. 석영
            (정답률: 65%)
              profile_image
              1

              7. 마우러조직도에 대한 설명으로 옳은 것은?

              1. 탄소와 규소량에 따른 주철의 조직 관계를 표시한 것
              2. 탄소와 흑연량에 따른 주철의 조직 관계를 표시한 것
              3. 규소와 망간량에 따른 주철의 조직 관계를 표시한 것
              4. 규소와 Fe2C량에 따른 주철의 조직 관계를 표시한 것
              (정답률: 58%)
                profile_image
                1

                8. 기어에서 이(tooth)의 간섭을 막는 방법으로 틀린 것은?

                1. 이의 높이를 높인다.
                2. 압력각을 증가시킨다.
                3. 치형의 이끝면을 깎아낸다.
                4. 피니언의 반경 방향의 이뿌리면을 파낸다.
                (정답률: 61%)
                  profile_image
                  1

                  9. 표점거리 110mm, 지름 20mm의 인장시편에 최대하중 50kN이 작용하여 늘어난 길이 △ ℓ = 22mm일 때, 연신율은?

                  1. 10%
                  2. 15%
                  3. 20%
                  4. 25%
                  (정답률: 54%)
                    profile_image
                    1

                    10. 피치 4mm인 3줄 나사를 1회전 시켰을 때의 리드는 얼마인가?

                    1. 6mm
                    2. 12mm
                    3. 16mm
                    4. 18mm
                    (정답률: 90%)
                      profile_image
                      1

                      2과목: 기계가공법 및 안전관리

                      11. 볼트 너트의 풀림 방지 방법 중 틀린 것은?

                      1. 로크 너트에 의한 방법
                      2. 스프링 와셔에 의한 방법
                      3. 플라스틱 플러그에 의한 방법
                      4. 아이 볼트에 의한 방법
                      (정답률: 53%)
                        profile_image
                        1

                        12. 전달마력 30kW, 회전수 200rpm인 전동축에서 토크 T는 약 몇N·m인가?

                        1. 107
                        2. 146
                        3. 1070
                        4. 1430
                        (정답률: 37%)
                          profile_image
                          1

                          13. 원주에 톱니형상의 이가 달려 있으며 폴(pawl)과 결합하여 한쪽 방향으로 간헐적인 회전운동을 주고 역회전을 방지하기 위하여 사용되는 것은?

                          1. 래칫 휠
                          2. 플라이 휠
                          3. 원심 브레이크
                          4. 자동하중 브레이크
                          (정답률: 53%)
                            profile_image
                            1

                            14. 벨트전동에 관한 설명으로 틀린 것은?

                            1. 벨트풀리에 벨트를 감는 방식은 크로스벨트 방식과 오픈벨트 방식이 있다.
                            2. 오픈벨트 방식에서는 양 벨트 풀 리가 반대방향으로 회전한다.
                            3. 벨트가 원동차에 들어가는 측을 인(긴)장측이라 한다.
                            4. 벨트가 원동차로부터 풀려 나오는 측을 이완측이라 한다.
                            (정답률: 68%)
                              profile_image
                              1

                              15. 축에 키(key) 홈을 가공하지 않고 사용하는 것은?

                              1. 묻힘(sunk) 키
                              2. 안장(saddle) 키
                              3. 반달 키
                              4. 스플라인
                              (정답률: 59%)
                                profile_image
                                1

                                16. 연삭에서 결합도에 따른 경도의 선정기준 중 결합도가 높은 숫돌(단단한 숫돌)을 사용해야 할 때는?

                                1. 연삭 깊이가 클 때
                                2. 접촉 면적이 작을 때
                                3. 경도가 큰 가공물을 연삭할 때
                                4. 숫돌차의 원주 속도가 빠를 때
                                (정답률: 42%)
                                  profile_image
                                  1

                                  17. 4개의 조(jaw)가 각각 단독으로 움직이도록 되어 있어 불규칙한 모양의 일감을 고정하는데 편리한 척은?

                                  1. 단동척
                                  2. 연동척
                                  3. 마그네틱척
                                  4. 콜릿척
                                  (정답률: 71%)
                                    profile_image
                                    1

                                    18. 밀링머신의 부속 장치가 아닌 것은?

                                    1. 아버
                                    2. 래크 절삭 장치
                                    3. 회전 테이블
                                    4. 에이프런
                                    (정답률: 62%)
                                      profile_image
                                      1

                                      19. 선반에서 ø40mm의 환봉을 120m/min의 절삭속도로 절삭가공을 하려고 할 경우, 2분 동안의 주축 총 회전수는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                      1. 650 rpm
                                      2. 960 rpm
                                      3. 1720 rpm
                                      4. 1910 rpm
                                      (정답률: 36%)
                                        profile_image
                                        1

                                        20. 드릴링 머신 가공의 종류로 틀린 것은?

                                        1. 슬로팅
                                        2. 리밍
                                        3. 태핑
                                        4. 스폿 페이싱
                                        (정답률: 46%)
                                          profile_image
                                          1

                                          21. 선반에서 척에 고정할 수 없는 대형 공작물 또는 복잡한 형상의 공작물을 고정할 때 사용하는 부속장치는?

                                          1. 센터
                                          2. 면판
                                          3. 바이트
                                          4. 맨드릴
                                          (정답률: 55%)
                                            profile_image
                                            1

                                            22. 드릴의 구조 중 드릴가공을 할 때 가공물과 접촉에 의한 마찰을 줄이기 위하여 절삭날 면에 부여하는 각은?

                                            1. 나선각
                                            2. 선단각
                                            3. 경사각
                                            4. 날 여유각
                                            (정답률: 59%)
                                              profile_image
                                              1

                                              23. 다음 중 와이어 컷 방전가공에서 전극재질로 일반적으로 사용하지 않는 것은?

                                              1. 동
                                              2. 황동
                                              3. 텅스텐
                                              4. 고속도강
                                              (정답률: 48%)
                                                profile_image
                                                1

                                                24. 다음 중 고온경도가 높으나 취성이 커서 충격이나 진동에 약한 절삭공구는?

                                                1. 고속도강
                                                2. 탄소공구강
                                                3. 초경합금
                                                4. 세라믹
                                                (정답률: 53%)
                                                  profile_image
                                                  1

                                                  25. 공작물의 외경 또는 내면 등을 어떤 필요한 형상으로 가공할 때, 많은 절삭날을 갖고 있는 공구를 1회 통과시켜 가공하는 공작기계는?

                                                  1. 브로칭 머신
                                                  2. 밀링 머신
                                                  3. 호빙 머신
                                                  4. 연삭기
                                                  (정답률: 60%)
                                                    profile_image
                                                    1

                                                    3과목: 기계제도

                                                    26. 다음 기하공차 종류 중 단독형체가 아닌 것은?

                                                    1. 진직도
                                                    2. 진원도
                                                    3. 경사도
                                                    4. 평면도
                                                    (정답률: 62%)
                                                      profile_image
                                                      1

                                                      27. 도면에서 구멍의 치수가 “” 로 기입되어 있다면 치수 공차는?

                                                      1. 0.01
                                                      2. 0.02
                                                      3. 0.03
                                                      4. 0.⑤
                                                      (정답률: 83%)
                                                        profile_image
                                                        1

                                                        28. 구의 반지름을 나타내는 치수 보조 기호는?

                                                        1. ø
                                                        2. Sø
                                                        3. SR
                                                        4. C
                                                        (정답률: 83%)
                                                          profile_image
                                                          1

                                                          29. 다음 중 가는 2점 쇄선의 용도로 틀린 것은?

                                                          1. 인접 부분 참고 표시
                                                          2. 공구, 지그 등의 위치
                                                          3. 가공 전 또는 가공 후의 모양
                                                          4. 회전 단면도를 도형 내에 그릴 때의 외형선
                                                          (정답률: 65%)
                                                            profile_image
                                                            1

                                                            30. 끼워 맞춤에서 축 기준식 헐거운 끼워 맞춤을 나타낸 것은?

                                                            1. H7/g6
                                                            2. H6/F8
                                                            3. h6/P9
                                                            4. h6/F7
                                                            (정답률: 38%)
                                                              profile_image
                                                              1

                                                              31. 제 3각법으로 그린 3면도 투상도 중 틀린 것은?

                                                              (정답률: 68%)
                                                                profile_image
                                                                1

                                                                32. 핸들, 벨트풀리나 기어 등과 같은 바퀴의 암, 리브 등에서 절단한 단면의 모양을 90° 회전시켜서 투상도의 안에 그릴 때, 알맞은 선의 종류는?

                                                                1. 가는 실선
                                                                2. 가는 1점쇄선
                                                                3. 가는 2점쇄선
                                                                4. 굵은 1점쇄선
                                                                (정답률: 45%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 중 척도의 기입 방법으로 틀린 것은?

                                                                  1. 척도는 표제란에 기입하는 것이 원칙이다.
                                                                  2. 표제란이 없는 경우에는 부품 번호 또는 상세도의 참조 문자 부근에 기입한다.
                                                                  3. 한 도면에는 반드시 한 가지 척도만 사용해야 한다.
                                                                  4. 도형의 크기가 치수와 비례하지 않으면 NS 라고 표시한다.
                                                                  (정답률: 75%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 등각투상도의 화살표 방향이 정면도일 때, 평면도를 올바르게 표시한 것은?(단, 제3각법의 경우에 해당한다.)

                                                                    (정답률: 86%)
                                                                      profile_image
                                                                      1

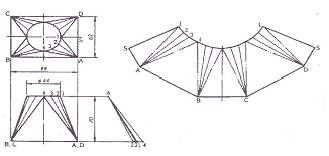

                                                                      35. 다음과 같이 다면체를 전개한 방법으로 옳은 것은?

                                                                      1. 삼각형법 전개
                                                                      2. 방사선법 전개
                                                                      3. 평행선법 전개
                                                                      4. 사각형법 전개
                                                                      (정답률: 60%)
                                                                        profile_image
                                                                        1

                                                                        36. 치수기입에 대한 설명 중 틀린 것은?

                                                                        1. 제작에 필요한 치수를 도면에 기입한다.
                                                                        2. 잘 알 수 있도록 중복하여 기입한다.
                                                                        3. 가능한 한 주요 투상도에 집중하여 기입한다.
                                                                        4. 가능한 한 계산하여 구할 필요가 없도록 기입한다.
                                                                        (정답률: 86%)
                                                                          profile_image
                                                                          1

                                                                          37. 한국 산업 표준 중 기계부문에 대한 분류 기호는?

                                                                          1. KS A
                                                                          2. KS B
                                                                          3. KS C
                                                                          4. KS D
                                                                          (정답률: 81%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음 중심선 평균 거칠기 값 중에서 표면이 가장 매끄러운 상태를 나타내는 것은?

                                                                            1. 0.2a
                                                                            2. 1.6a
                                                                            3. 3.2a
                                                                            4. 6.3a
                                                                            (정답률: 76%)
                                                                              profile_image
                                                                              1

                                                                              39. 단면도에 관한 내용이다. 올바른 것을 모두 고른 것은?

                                                                              1. ㄱ, ㄴ
                                                                              2. ㄴ, ㄷ
                                                                              3. ㄱ, ㄴ, ㄷ
                                                                              4. ㄱ, ㄷ, ㄹ
                                                                              (정답률: 77%)
                                                                                profile_image
                                                                                1

                                                                                40. 치수공차와 끼워맞춤에서 구멍의 치수가 축의 치수보다 작을 때, 구멍과 축과의 치수의 차를 무엇이라고 하는가?

                                                                                1. 틈새
                                                                                2. 죔새
                                                                                3. 공차
                                                                                4. 끼워맞춤
                                                                                (정답률: 73%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 기계 도면에서 부품란에 재질을 나타내는 기호가 "SS400"으로 기입되어 있다. 기호에서 “400”은 무엇을 나타내는가?

                                                                                  1. 무게
                                                                                  2. 탄소 함유량
                                                                                  3. 녹는 온도
                                                                                  4. 최저 인장 강도
                                                                                  (정답률: 66%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 그림과 같이 경사면부가 있는 대상물에서 그 경사면의 실형을 표시할 필요가 있는 경우에 사용하는 투상도의 명칭은?

                                                                                    1. 부분 투상도
                                                                                    2. 보조 투상도
                                                                                    3. 국부 투상도
                                                                                    4. 회전 투상도
                                                                                    (정답률: 62%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 도면의 표제란에 사용되는 제1각법의 기호로 옳은 것은?

                                                                                      (정답률: 69%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 가공방법의 약호를 나타낸 것 중 틀린 것은?

                                                                                        1. 선반가공(L)
                                                                                        2. 보링가공(B)
                                                                                        3. 리머가공(FR)
                                                                                        4. 호닝가공(GB)
                                                                                        (정답률: 57%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 기하 공차의 종류 중 모양 공차에 해당되지 않는 것은?

                                                                                          1. 평행도 공차
                                                                                          2. 진직도 공차
                                                                                          3. 진원도 공차
                                                                                          4. 평면도 공차
                                                                                          (정답률: 60%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 용접 이음의 용접기호로 옳은 것은?

                                                                                            (정답률: 51%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. "6208 ZZ"로 표시된 베어링에 결합되는 축의 지름은?

                                                                                              1. 10 mm
                                                                                              2. 20 mm
                                                                                              3. 30 mm
                                                                                              4. 40 mm
                                                                                              (정답률: 85%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 관용 테이퍼 나사 중 테이퍼 수나사를 표시하는 기호는?

                                                                                                1. M
                                                                                                2. Tr
                                                                                                3. R
                                                                                                4. S
                                                                                                (정답률: 66%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 헬리컬 기어, 나사 기어, 하이포이드 기어의 잇줄 방향의 표시 방법은?

                                                                                                  1. 2개의 가는 실선으로 표시
                                                                                                  2. 2개의 가는 2점 쇄선으로 표시
                                                                                                  3. 3개의 가는 실선으로 표시
                                                                                                  4. 3개의 굵은 2점 쇄선으로 표시
                                                                                                  (정답률: 54%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 평벨트 풀리의 도시 방법에 대한 설명 중 틀린 것은?

                                                                                                    1. 암은 길이 방향으로 절단하여 단면 도시를 한다.
                                                                                                    2. 벨트 풀리는 축 직각 방향의 투상을 주투상도로 한다.
                                                                                                    3. 암의 단면형은 도형의 안이나 밖에 회전 단면을 도시한다.
                                                                                                    4. 암의 테이퍼 부분 치수를 기입할 때 치수 보조선은 경사선으로 긋는다.
                                                                                                    (정답률: 61%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 나사용 구멍이 없는 평행키의 기호는?

                                                                                                      1. P
                                                                                                      2. PS
                                                                                                      3. T
                                                                                                      4. TG
                                                                                                      (정답률: 53%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 볼트의 머리가 조립부분에서 밖으로 나오지 않아야 할 때, 사용하는 볼트는?

                                                                                                        1. 아이 볼트
                                                                                                        2. 나비 볼트
                                                                                                        3. 기초 볼트
                                                                                                        4. 육각 구멍붙이 볼트
                                                                                                        (정답률: 67%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 기어의 종류 중 피치원 지름이 무한대인 기어는?

                                                                                                          1. 스퍼기어
                                                                                                          2. 래크
                                                                                                          3. 피니언
                                                                                                          4. 베벨기어
                                                                                                          (정답률: 49%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 보일러 또는 압력 용기에서 실제 사용 압력이 설계된 규정 압력보다 높아졌을 때, 밸브가 열려 사용 압력을 조정하는 장치는?

                                                                                                            1. 콕
                                                                                                            2. 체크 밸브
                                                                                                            3. 스톱 밸브
                                                                                                            4. 안전 밸브
                                                                                                            (정답률: 69%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 축의 끝에 45° 모떼기 치수를 기입하는 방법으로 틀린 것은?

                                                                                                              (정답률: 58%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 스프링 도시의 일반 사항이 아닌 것은?

                                                                                                                1. 코일 스프링은 일반적으로 무 하중 상태에서 그린다.
                                                                                                                2. 그림 안에 기입하기 힘든 사항은 일괄하여 요목표에 기입한다.
                                                                                                                3. 하중이 걸린 상태에서 그린 경우에는 치수를 기입할 때, 그 때의 하중을 기입한다.
                                                                                                                4. 단서가 없는 코일 스프링이나 벌류트 스프링은 모두 왼쪽으로 감은 것을 나타낸다.
                                                                                                                (정답률: 70%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. CAD 시스템에서 점을 정의하기 위해 사용되는 좌표계가 아닌 것은?

                                                                                                                  1. 극 좌표계
                                                                                                                  2. 원통 좌표계
                                                                                                                  3. 회전 좌표계
                                                                                                                  4. 직교 좌표계
                                                                                                                  (정답률: 54%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 컴퓨터가 데이터를 기억할 때의 최소 단위는 무엇인가?

                                                                                                                    1. bit
                                                                                                                    2. byte
                                                                                                                    3. word
                                                                                                                    4. block
                                                                                                                    (정답률: 82%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 다음 설명에 가장 적합한 3차원의 기하학적 형상 모델링 방법은?

                                                                                                                      1. 서피스 모델링(surface modeling)
                                                                                                                      2. 솔리드 모델링(solid modeling)
                                                                                                                      3. 시스템 모델링(system modeling)
                                                                                                                      4. 와이어 프레임 모델링(wire frame modeling)
                                                                                                                      (정답률: 73%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 중 입·출력 장치의 연결이 잘못된 것은?

                                                                                                                        1. 입력장치 - 트랙볼, 마우스
                                                                                                                        2. 입력장치 - 키보드, 라이트펜
                                                                                                                        3. 출력장치 - 프린터, COM
                                                                                                                        4. 출력장치 - 디지타이저, 플로터
                                                                                                                        (정답률: 70%)
                                                                                                                          profile_image
                                                                                                                          1
