전기기능사 (2014-01-26 기출문제)
목록

1과목: 전기 이론

1. 30㎌과 40㎌의 콘덴서를 병렬로 접속한 후 100V의 전압을 가했을 때 전 전하량은 몇 C 인가?

  1. 17 × 10-4
  2. 34 × 10-4
  3. 56 × 10-4
  4. 70 × 10-4
(정답률: 82%)
    profile_image
    1

    2. 자체 인덕턴스가 L1, L2인 두 코일을 직렬로 접속하였을 때 합성 인덕턴스를 나타내는 식은?(단, 두 코일간의 상호 인덕턴스는 M 이다)

    1. L1 + L2 ± M
    2. L1 - L2 ± M
    3. L1 + L2 ± 2M
    4. L1 - L2 ± 2M
    (정답률: 87%)
      profile_image
      1

      3. 24 C의 전기량이 이동해서 144 J의 일을 했을 때 기전력은?

      1. 2 V
      2. 4 V
      3. 6 V
      4. 8 V
      (정답률: 90%)
        profile_image
        1

        4. 전류의 발열작용과 관계가 있는 것은?

        1. 줄의 법칙
        2. 키르히호프의 법칙
        3. 옴의 법칙
        4. 플레밍의 법칙
        (정답률: 89%)
          profile_image
          1

          5. 단상전력계 2대를 사용하여 2전력계법으로 3상 전력을 측정하고자 한다. 두 전력계의 지시값이 각각 P1, P2(W)이었다. 3상 전력 P(W)를 구하는 식으로 옳은 것은?

          1. P = √3(P1×P2)
          2. P = P1 - P2
          3. P = P1 × P2
          4. P = P1 + P2
          (정답률: 73%)
            profile_image
            1

            6. 출력 P(kVA)의 단상변압기 2 대를 V결선한 때의 3상 출력(kVA)은?

            1. P
            2. √3P
            3. 2P
            4. 3P
            (정답률: 68%)
              profile_image
              1

              7. i = 3sinωt+4sin(3ωt-θ)(A)로 표시되는 전류의 등가 사인파 최대값은?

              1. 2 A
              2. 3 A
              3. 4 A
              4. 5 A
              (정답률: 66%)
                profile_image
                1

                8. 4×10-5 C과 6×10-5 C의 두 전하가 자유공간에 2m의 거리에 있을 때 그사이에 작용하는 힘은?

                1. 5.4 N, 흡입력이 작용한다.
                2. 5.4 N, 반발력이 작용한다.
                3. 7/9 N 흡인력이 작용한다.
                4. 7/9 N, 반발력이 작용한다.
                (정답률: 68%)
                  profile_image
                  1

                  9. 그림에서 평형 조건이 맞는 식은?

                  1. C1R1=C2R2
                  2. C1R2=C2R1
                  3. C1C2=R1R2
                  4. 1/(C1C2) = R1R2
                  (정답률: 56%)
                    profile_image
                    1

                    10. 공기 중에서 +m (Wb)의 자극으로부터 나오는 자기력선의 총 수를 나타낸 것은?

                    1. m
                    2. μ0/m
                    3. m/μ0
                    4. μ0m
                    (정답률: 69%)
                      profile_image
                      1

                      11. 어떤 저항(R)에 전압(V)를 가하니 전류(I)가 흘렀다. 이 회로의 저항(R)을 20%줄이면 전류(I)는 처음의 몇 배가 되는가?

                      1. 0.8
                      2. 0.88
                      3. 1.25
                      4. 2.04
                      (정답률: 68%)
                        profile_image
                        1

                        12. 코일의 자체 인덕턴스(L)와 권수(N)의 관계로 옳은 것은?

                        1. L ∝ N
                        2. L ∝ N2
                        3. L ∝ N3
                        4. L ∝ 1/N
                        (정답률: 67%)
                          profile_image
                          1

                          13. 다음 중 비유전율이 가장 큰 것은?

                          1. 종이
                          2. 염화비닐
                          3. 운모
                          4. 산화티탄 자기
                          (정답률: 60%)
                            profile_image
                            1

                            14. 전자석의 특징으로 옳지 않은 것은?

                            1. 전류의 방향이 바뀌면 전자석의 극도 바뀐다.
                            2. 코일을 감은 횟수가 많을수록 강한 전자석이 된다.
                            3. 전류를 많이 공급하면 무한정 자력이 강해진다.
                            4. 같은 전류라도 코일 속에 철심을 넣으면 더 강한 전자석이 된다.
                            (정답률: 75%)
                              profile_image
                              1

                              15. 기전력 1.5 V, 내부 저항이 0.2 Ω인 전지 5 개를 직렬로 연결하고 이를 단락하였을때의 단락 전류(A)는?

                              1. 1.5
                              2. 4.5
                              3. 7.5
                              4. 15
                              (정답률: 72%)
                                profile_image
                                1

                                16. 그림과 같이 R1, R2, R3 의 저항 3개를 직병렬 접속되었을 때 합성저항은?

                                (정답률: 82%)
                                  profile_image
                                  1

                                  17. π/6(rad)는 몇 도인가?

                                  1. 30°
                                  2. 45°
                                  3. 60°
                                  4. 90°
                                  (정답률: 78%)
                                    profile_image
                                    1

                                    18. 2F, 4F, 6F의 콘덴서 3 개를 병렬로 접속했을때의 합성 정전용량은 몇 F 인가?

                                    1. 1.5
                                    2. 4
                                    3. 8
                                    4. 12
                                    (정답률: 85%)
                                      profile_image
                                      1

                                      19. 200V, 500W의 전열기를 220V 전원에 사용하였다면 이때의 전력은?

                                      1. 400W
                                      2. 500W
                                      3. 550W
                                      4. 6⑤W
                                      (정답률: 47%)
                                        profile_image
                                        1

                                        20. 도면과 같이 공기 중에 놓인 2 × 10-8 C의 전하에서 2m 떨어진 점 P와 1m 떨어진 점 Q 와의 전위차는 몇 V 인가?

                                        1. 80V
                                        2. 90V
                                        3. 100V
                                        4. 110V
                                        (정답률: 73%)
                                          profile_image
                                          1

                                          2과목: 전기 기기

                                          21. 대지전압 150V 초과 300V 이하인 저압전로의 절연저항[MΩ) 값은 얼마 이상인가?

                                          1. 0.1
                                          2. 0.2
                                          3. 0.4
                                          4. 0.8
                                          (정답률: 59%)
                                            profile_image
                                            1

                                            22. 전압변동률이 적고 자여자이므로 다른 전원이 필요 없으며, 계자저항기를 사용한 전압조정이 가능하므로 전기 화학용, 전지의 충전용 발전기로 가장 적합한 것은?

                                            1. 타여자 발전기
                                            2. 직류 복권발전기
                                            3. 직류 분권발전기
                                            4. 직류 직권발전기
                                            (정답률: 30%)
                                              profile_image
                                              1

                                              23. 병렬운전 중인 동기 임피던스 5Ω 인 2대의 3상 동기발전기의 유도기전력에 200V의 전압차이가 있다면 무효순환 전류[A]는?

                                              1. 5
                                              2. 10
                                              3. 20
                                              4. 40
                                              (정답률: 55%)
                                                profile_image
                                                1

                                                24. 인버터(inverter)란?

                                                1. 교류를 직류로 변환
                                                2. 직류를 교류로 변환
                                                3. 교류를 교류로 변환
                                                4. 직류를 직류로 변환
                                                (정답률: 75%)
                                                  profile_image
                                                  1

                                                  25. 2극의 직류발전기에서 코일변의 유효길이 l[m], 공극의 평균자속밀도 B[wb/m2], 주변속도 v[m/s] 일 때 전기자 도체 1개에 유도되는 기전력의 평균값은 e[V]은?

                                                  1. e=Blv[V]
                                                  2. e=sinωt[V]
                                                  3. e=2Bsinωt[V]
                                                  4. e=v2Bl[V]
                                                  (정답률: 64%)
                                                    profile_image
                                                    1

                                                    26. 권수비 30인 변압기의 저압측 전압이 8V인 경우 극성시험에서 가극성과 감극성의 전압차이는 몇 [V]인가?

                                                    1. 24
                                                    2. 16
                                                    3. 8
                                                    4. 4
                                                    (정답률: 50%)
                                                      profile_image
                                                      1

                                                      27. 다음 중 턴오프(소호)가 가능한 소자는?

                                                      1. GTO
                                                      2. TRIAC
                                                      3. SCR
                                                      4. LASCR
                                                      (정답률: 73%)
                                                        profile_image
                                                        1

                                                        28. 3상 유도전동기의 회전원리를 설명한 것 중 틀린 것은?

                                                        1. 회전자의 회전속도가 증가하면 도체를 관통하는 자속수는 감소한다.
                                                        2. 회전자의 회전속도가 증가하면 슬립도 증가한다.
                                                        3. 부하를 회전시키기 위해서는 회전자의 속도는 동기속도 이하로 운전되어야 한다.
                                                        4. 3상 교류전압을 고정자에 공급하면 고정자 내부에서 회전 자기장이 발생된다.
                                                        (정답률: 49%)
                                                          profile_image
                                                          1

                                                          29. 직류 분권발전기를 동일 극성의 전압을 단자에 인가하여 전동기로 사용하면?

                                                          1. 동일 방향으로 회전한다.
                                                          2. 반대 방향으로 회전한다.
                                                          3. 회전하지 않는다.
                                                          4. 소손된다.
                                                          (정답률: 53%)
                                                            profile_image
                                                            1

                                                            30. 변압기 절연물의 열화 정도를 파악하는 방법으로서 적절하지 않은 것은?

                                                            1. 유전정접
                                                            2. 유중가스분석
                                                            3. 접지저항측정
                                                            4. 흡수전류나 잔류전류측정
                                                            (정답률: 58%)
                                                              profile_image
                                                              1

                                                              31. 변압기의 퍼센트 저항강하가 3%, 퍼센트 리액턴스 강하가 4% 이고, 역률이 80% 지상이다. 이 변압기의 전압 변동률[%]은?

                                                              1. 3.2
                                                              2. 4.8
                                                              3. 5.0
                                                              4. 5.6
                                                              (정답률: 58%)
                                                                profile_image
                                                                1

                                                                32. 병렬 운전 중인 두 동기 발전기의 유도 기전력이 2000V, 위상차 60°, 동기 리액턴스 100Ω 이다. 유효 순환전류[A]는?

                                                                1. 5
                                                                2. 10
                                                                3. 15
                                                                4. 20
                                                                (정답률: 42%)
                                                                  profile_image
                                                                  1

                                                                  33. 송배전계통에 거의 사용되지 않는 변압기 3상 결선방식은?

                                                                  1. Y - △
                                                                  2. Y - Y
                                                                  3. △ - Y
                                                                  4. △ - △
                                                                  (정답률: 57%)
                                                                    profile_image
                                                                    1

                                                                    34. 3상 동기발전기에서 전기자 전류가 무부하 유도기전력보다 π/2[rad] 앞선 경우(Xc만의 부하)의 전기자 반작용은?

                                                                    1. 횡축반작용
                                                                    2. 증자작용
                                                                    3. 감자작용
                                                                    4. 편자작용
                                                                    (정답률: 67%)
                                                                      profile_image
                                                                      1

                                                                      35. 직류 전동기의 특성에 대한 설명으로 틀린 것은?

                                                                      1. 직권전동기는 가변 속도 전동기이다.
                                                                      2. 분권전동기에서는 계자 회로에 퓨즈를 사용하지 않는다.
                                                                      3. 분권전동기는 정속도 전동기이다.
                                                                      4. 가동 복권전동기는 기동시 역회전할 염려가 있다.
                                                                      (정답률: 49%)
                                                                        profile_image
                                                                        1

                                                                        36. 3상 동기 전동기의 토크에 대한 설명으로 옳은 것은?

                                                                        1. 공급전압 크기에 비례한다.
                                                                        2. 공급전압 크기의 제곱에 비례한다.
                                                                        3. 부하각 크기에 반비례한다.
                                                                        4. 부하각 크기의 제곱에 비례한다.
                                                                        (정답률: 39%)
                                                                          profile_image
                                                                          1

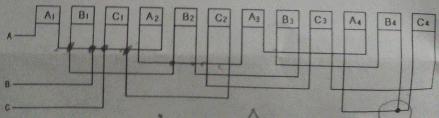

                                                                          37. 다음은 3상 유도전동기 고정자 권선의 결선도를 나타낸 것이다. 맞는 사항을 고르시오(그림파일이 조금 불량합니다. 양해 부탁 드립니다. 추후 다시 복원하여 두겠습니다.)

                                                                          1. 3상 2극, Y결선
                                                                          2. 3상 4극, Y 결선
                                                                          3. 3상 2극, △결선
                                                                          4. 3상 4극, △ 결선
                                                                          (정답률: 67%)
                                                                            profile_image
                                                                            1

                                                                            38. 동기 발전기의 난조를 방지하는 가장 유효한 방법은?

                                                                            1. 회전자의 관성을 크게 한다.
                                                                            2. 제동 권선을 자극면에 설치한다.
                                                                            3. Xs를 작게 하고 동기화력을 크게 한다.
                                                                            4. 자극 수를 적게 한다.
                                                                            (정답률: 71%)
                                                                              profile_image
                                                                              1

                                                                              39. 직류발전기에서 계자의 주된 역할은?

                                                                              1. 기전력을 유도한다.
                                                                              2. 자속을 만든다.
                                                                              3. 정류작용을 한다.
                                                                              4. 정류자면에 접촉한다.
                                                                              (정답률: 64%)
                                                                                profile_image
                                                                                1

                                                                                40. 계전기가 설치된 위치에서 고장점까지의 임피던스에 비례하여 동작하는 보호계전기는?

                                                                                1. 방향단락 계전기
                                                                                2. 거리 계전기
                                                                                3. 단락회로 선택 계전기
                                                                                4. 과전압 계전기
                                                                                (정답률: 59%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전기 설비

                                                                                  41. 자가용 전기설비의 보호 계전기의 종류가 아닌 것은?

                                                                                  1. 과전류계전기
                                                                                  2. 과전압계전기
                                                                                  3. 부족전압계전기
                                                                                  4. 부족전류계전기
                                                                                  (정답률: 50%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 애자사용 공사에서 전선의 지지점 간의 거리는 전선을 조영재의 위면 또는 옆면에 따라 붙이는 경우에는 몇[m] 이하인가?

                                                                                    1. 1
                                                                                    2. 2
                                                                                    3. 2.5
                                                                                    4. 3
                                                                                    (정답률: 54%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 불연성 먼지가 많은 장소에서 시설할 수 없는 옥내 배선 공사 방법은?

                                                                                      1. 금속관 공사
                                                                                      2. 금속제 가요 전선관 공사
                                                                                      3. 두께가 1.2[mm]인 합성수지관 공사
                                                                                      4. 애자 사용 공사
                                                                                      (정답률: 46%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 펜치로 절단하기 힘든 굵은 전선의 절단에 사용되는 공구는?

                                                                                        1. 파이프 렌치
                                                                                        2. 파이프 커터
                                                                                        3. 클리퍼
                                                                                        4. 와이어 게이지
                                                                                        (정답률: 66%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 연선 결정에 있어서 중심 소선을 뺀 총수가 2층이다. 소선의 총수 N은 얼마인가?

                                                                                          1. 45
                                                                                          2. 39
                                                                                          3. 19
                                                                                          4. 9
                                                                                          (정답률: 71%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 사용전압이 440[V]인 3상 유도전동기의 외함접지 공사시 접지선의 굵기는 공칭단면적 몇[mm2] 이상의 연동선이어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                            1. 2.5
                                                                                            2. 6
                                                                                            3. 10
                                                                                            4. 16
                                                                                            (정답률: 32%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 교류 차단기에 포함되지 않는 것은?

                                                                                              1. GCB
                                                                                              2. HSCB
                                                                                              3. VCB
                                                                                              4. ABB
                                                                                              (정답률: 60%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 옥내배선 공사 작업 중 접속함에 쥐꼬리 접속을 할 때 필요한 것은?

                                                                                                1. 커플링
                                                                                                2. 와이어커넥터
                                                                                                3. 로크너트
                                                                                                4. 부싱
                                                                                                (정답률: 68%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 일반적으로 학교 건물이나 은행 건물 등의 간선의 수용률은 얼마인가?

                                                                                                  1. 50[%]
                                                                                                  2. 60[%]
                                                                                                  3. 70[%]
                                                                                                  4. 80[%]
                                                                                                  (정답률: 58%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 사용전압 15kV 이하의 특고압 가공전선로의 중성선의 접지선을 중성선으로부터 분리하였을 경우 1 km 마다의 중성선과 대지 사이의 합성 전기저항 값은 몇 [Ω]이하로 하여야 하는가?

                                                                                                    1. 30
                                                                                                    2. 100
                                                                                                    3. 150
                                                                                                    4. 300
                                                                                                    (정답률: 31%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 저압크레인 또는 호이스트 등의 트롤리선을 애자사용 공사에 의하여 옥내의 노출장소에 시설하는 경우 트롤리선의 바닥에서의 최소 높이는 몇 [m] 이상으로 설치하는가?

                                                                                                      1. 2
                                                                                                      2. 2.5
                                                                                                      3. 3
                                                                                                      4. 3.5
                                                                                                      (정답률: 38%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 계기용 변류기의 약호는?

                                                                                                        1. CT
                                                                                                        2. WH
                                                                                                        3. CB
                                                                                                        4. DS
                                                                                                        (정답률: 69%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 가공전선로의 지지물에서 다른 지지물을 거치지 아니하고 수용장소의 인입선 접속점에 이르는 가공 전선을 무엇이라 하는가?

                                                                                                          1. 옥외 전선
                                                                                                          2. 연접 인입선
                                                                                                          3. 가공 인입선
                                                                                                          4. 관등회로
                                                                                                          (정답률: 68%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 간선에서 접속하는 전동기의 정격전류의 합계가 100[A]인 경우에 간선의 허용전류가 몇 [A]인 전선의 굵기를 선정하여야 하는가?

                                                                                                            1. 100
                                                                                                            2. 110
                                                                                                            3. 125
                                                                                                            4. 200
                                                                                                            (정답률: 59%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 동전선의 직선접속(트위스트조인트)은 몇 [mm2]이하의 전선이어야 하는가?

                                                                                                              1. 2.5
                                                                                                              2. 6
                                                                                                              3. 10
                                                                                                              4. 16
                                                                                                              (정답률: 65%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 관을 시설하고 제거하는 것이 자유롭고 점검 가능한 은폐장소에서 가요전선관을 구부리는 경우 곡률 반지름은 2종 가요전선관 안지름의 몇 배 이상으로 하여야 하는가?

                                                                                                                1. 10
                                                                                                                2. 9
                                                                                                                3. 6
                                                                                                                4. 3
                                                                                                                (정답률: 39%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 옥외용 비닐절연전선의 약호는?

                                                                                                                  1. OW
                                                                                                                  2. DV
                                                                                                                  3. NR
                                                                                                                  4. FTC
                                                                                                                  (정답률: 80%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 경질 비닐 전선관 1본의 표준 길이[m]는?

                                                                                                                    1. 3
                                                                                                                    2. 3.6
                                                                                                                    3. 4
                                                                                                                    4. 5.5
                                                                                                                    (정답률: 46%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 차량, 기타 중량물의 하중을 받을 우려가 있는 장소에 지중선로를 직접 매설식으로 매설하는 경우 매설 깊이는?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

                                                                                                                      1. 60cm 미만
                                                                                                                      2. 60cm 이상
                                                                                                                      3. 120cm 미만
                                                                                                                      4. 120cm 이상
                                                                                                                      (정답률: 71%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 토지의 상황이나 기타 사유로 인하여 보통지선을 시설할 수 없을 때 전주와 전주간 또는 전주와 지주간에 시설할 수 있는 지선은?

                                                                                                                        1. 보통지선
                                                                                                                        2. 수평지선
                                                                                                                        3. Y지선
                                                                                                                        4. 궁지선
                                                                                                                        (정답률: 49%)
                                                                                                                          profile_image
                                                                                                                          1
