전기기능사 (2012-10-20 기출문제)
목록

1과목: 전기 이론

1. 평상 3상 Y결선에서 상전류 Ip와 선전류 Il과의 관계는?

(정답률: 58%)
    profile_image
    1

    2. 그림과 같이 C = 2[㎌]의 콘덴서가 연결되어 있다. A점과 B점 사이의 합성 정전용량은 얼마인가?

    1. 1[㎌]
    2. 2[㎌]
    3. 4[㎌]
    4. 8[㎌]
    (정답률: 65%)
      profile_image
      1

      3. 다음 설명 중 틀린 것은?

      1. 앙페르의 오른 나사 법칙 : 전류의 방향을 오른나사가 진행하는 방향으로 하면, 이때 발생되는 자기장의 방향은 오른나사의 회전 방향이 된다.
      2. 렌츠의 법칙 : 유도 기전력은 자신의 발생 원인이 되는 자속의 변화를 방해하려는 방향으로 발생한다.
      3. 패러데이의 전자 유도 법칙 : 유도 기전력의 크기는 코일을 지나는 자속의 매초 변화량과 코일의 권수에 비례한다.
      4. 쿨롱의 법칙 : 두 자극 사이에 작용하는 자력의 크기는 양 자극의 세기의 곱에 비례하며, 자극 간의 거리의 제곱에 비례한다.
      (정답률: 65%)
        profile_image
        1

        4. 200[V], 40[W]의 형광등에 전격 전압이 가해졌을 때 형광등 회로에 흐르는 전류는 0.42[A]이다. 형광등의 역률[%]은?

        1. 37.5
        2. 47.6
        3. 57.5
        4. 67.5
        (정답률: 54%)
          profile_image
          1

          5. 자체 인덕턴스가 각각 L1, L2[H]인 두 원통 코일이 서로 직교하고 있다. 두 코일 사이의 상호 인덕턴스 [H]는?

          1. L1+ L2
          2. L1L2
          3. 0
          (정답률: 43%)
            profile_image
            1

            6. 다음 전압과 전류의 위상차는 어떻게 되는가?

            1. 전류가 π/3 만큼 앞선다
            2. 전압이 π/3 만큼 앞선다.
            3. 전압이 π/6 만큼 앞선다.
            4. 전류가 π/6 만큼 앞선다.
            (정답률: 41%)
              profile_image
              1

              7. 1[kwh]는 몇 [J]인가?

              1. 3.6 ×106
              2. 860
              3. 103
              4. 106
              (정답률: 71%)
                profile_image
                1

                8. 다음 중 복소수의 값이 다른 것은?

                1. -1+j
                2. -j(1+j)
                3. (-1-j)/j
                4. j(1+j)
                (정답률: 58%)
                  profile_image
                  1

                  9. 열의 전달 방법이 아닌 것은?

                  1. 복사
                  2. 대류
                  3. 확산
                  4. 전도
                  (정답률: 57%)
                    profile_image
                    1

                    10. 비정현파의 종류에 속하는 직사각형파의 전개식에서 기본파의 진폭[V]은?(단, Vm = 20[V], t = 10[mS])

                    1. 23.47[V]
                    2. 24.47[V]
                    3. 25.47[V]
                    4. 26.47[V]
                    (정답률: 39%)
                      profile_image
                      1

                      11. 다음은 정전 흡인력에 대한 설명이다. 옳은 것은?

                      1. 정전 흡인력은 전압의 제곱에 비례한다.
                      2. 정전 흡인력은 극판 간격에 비례한다.
                      3. 정전 흡인력은 극판 면적의 제곱에 비례한다.
                      4. 정전 흡인력은 쿨롱의 법칙으로 직접 계산한다.
                      (정답률: 45%)
                        profile_image
                        1

                        12. 그림의 회로에서 모든 저항값은 2[Ω]이고, 전류 전체 I는 6[A]이다. I1에 흐르는 전류는?

                        1. 1[A]
                        2. 2[A]
                        3. 3[A]
                        4. 4[A]
                        (정답률: 43%)
                          profile_image
                          1

                          13. 1[cm]당 권수가 10인 무한 길이 솔레노이드에 1[A]의 전류가 흐르고 있을 때 솔레노이드 외부 자계의 세기[AT/m]는?

                          1. 0
                          2. 10
                          3. 100
                          4. 1000
                          (정답률: 51%)
                            profile_image
                            1

                            14. 전기장(電氣場)에 대한 설명으로 옳지 않은 것은?

                            1. 대전된 무한장 원통의 내부 전기장은 0 이다.
                            2. 대전된 구(球)의 내부 전기장은 0 이다.
                            3. 대전된 도체 내부의 전하 및 전기장은 모두 0 이다.
                            4. 도체 표면의 전기장은 그 표면에 평행이다.
                            (정답률: 60%)
                              profile_image
                              1

                              15. 다음 중 전동기의 원리에 적용되는 법칙은?

                              1. 렌츠의 법칙
                              2. 플레밍의 오른손 법칙
                              3. 플레밍의 왼손 법칙
                              4. 옴의 법칙
                              (정답률: 77%)
                                profile_image
                                1

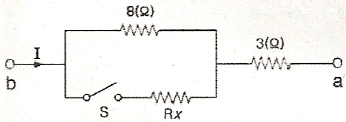

                                16. 그림과 같은 회로에서 a, b간에 E[V]의 전압을 가하여 일정하게 하고, 스위치 S를 닫았을 때의 전전류 I[A]가 닫기전 전류의 3배가 되었다면 저항 Rx의 값은 약 몇 [Ω] 인가?

                                1. 0.73
                                2. 1.44
                                3. 2.16
                                4. 2.88
                                (정답률: 91%)
                                  profile_image
                                  1

                                  17. 어떤 도체에 5초간 4[C]의 전하가 이동했다면 이 도체에 흐르는 전류는?

                                  1. 0.12 × 103[mA]
                                  2. 0.8 × 103[mA]
                                  3. 1.25 × 103[mA]
                                  4. 8 × 103[mA]
                                  (정답률: 57%)
                                    profile_image
                                    1

                                    18. 내부 저항이 0.1[Ω]인 전지 10개를 병렬 연결하면, 전체 내부 저항은?

                                    1. 0.01[Ω]
                                    2. 0.⑤[Ω]
                                    3. 0.1[Ω]
                                    4. 1[Ω]
                                    (정답률: 20%)
                                      profile_image
                                      1

                                      19. R=6[Ω], Xc=8[Ω]이 직렬로 접속된 회로에 I=10[A]의 전류가 흐른다면 전압[V]은?

                                      1. 60 + j80
                                      2. 60 - j80
                                      3. 100 + j150
                                      4. 100 - j150
                                      (정답률: 53%)
                                        profile_image
                                        1

                                        20. 저항 R1, R2의 병렬회로에서 R2에 흐르는 전류가 I 일 때 전 전류는?

                                        (정답률: 28%)
                                          profile_image
                                          1

                                          2과목: 전기 기기

                                          21. 5.5[kW], 200[V] 유도전동기의 전전압 가동시의 기동전류가 150[A]이었다. 여기에 Y-△ 기동시 기동전류는 몇 [A]가 되는가?

                                          1. 50
                                          2. 70
                                          3. 87
                                          4. 95
                                          (정답률: 48%)
                                            profile_image
                                            1

                                            22. 변압기의 절연내역 시험 중 유도시험에서의 시험시간은?(단 유도시험의 계속시간은 시험전압 주파수가 정격주파수의 2배를 넘는 경우이다.)

                                            (정답률: 46%)
                                              profile_image
                                              1

                                              23. 출력 12[kW], 회전수 1140[rpm]인 유도전동기의 동기 와트는 약 몇 [kW]인가?(단, 동기속도 Ns는 1200[rpm]이다.)

                                              1. 10.4
                                              2. 11.5
                                              3. 12.6
                                              4. 13.2
                                              (정답률: 43%)
                                                profile_image
                                                1

                                                24. 직류 전동기의 회전 방향을 바꾸는 방법으로 옳은 것은?

                                                1. 전기자 회로의 저항을 바꾼다.
                                                2. 전기자 권속의 접속을 바꾼다.
                                                3. 정류자 접속을 바꾼다.
                                                4. 브러시의 위치를 조정한다.
                                                (정답률: 66%)
                                                  profile_image
                                                  1

                                                  25. 동기발전기의 병렬운전에 필요한 조건이 아닌 것은?

                                                  1. 유기기전력의 주파수
                                                  2. 유기기전력의 위상
                                                  3. 유기기전력의 역률
                                                  4. 유기기전력의 크기
                                                  (정답률: 59%)
                                                    profile_image
                                                    1

                                                    26. 단락비가 큰 동기기에 대한 설명으로 옳은 것은?

                                                    1. 기계가 소형이다.
                                                    2. 안정도가 높다.
                                                    3. 전압 변동률이 크다.
                                                    4. 전기자반작용이 크다.
                                                    (정답률: 58%)
                                                      profile_image
                                                      1

                                                      27. 유도전동기의 슬립을 측정하는 방법으로 옳은 것은?

                                                      1. 전압계법
                                                      2. 전류계법
                                                      3. 평형 브리지법
                                                      4. 스트로보법
                                                      (정답률: 53%)
                                                        profile_image
                                                        1

                                                        28. 3상 동기 전동기의 특징이 아닌 것은?

                                                        1. 부하의 변화로 속도가 변하지 않는다.
                                                        2. 부하의 역률을 개선 할 수 있다.
                                                        3. 전부하 효율이 양호하다.
                                                        4. 공극이 좁으므로 기계적으로 견고하다.
                                                        (정답률: 52%)
                                                          profile_image
                                                          1

                                                          29. 애벌런치 항복 전압은 온도 증가에 따라 어떻게 변화하는가?

                                                          1. 감소한다.
                                                          2. 증가한다.
                                                          3. 증가했다 감소한다.
                                                          4. 무관하다.
                                                          (정답률: 61%)
                                                            profile_image
                                                            1

                                                            30. 속도를 광범위하게 조정할 수 있으므로 압연기나 엘리베이터 등에 사용되는 직류 전동기는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                            1. 직권 전동기
                                                            2. 분권 전동기
                                                            3. 타여자 전동기
                                                            4. 가동 복권 전동기
                                                            (정답률: 39%)
                                                              profile_image
                                                              1

                                                              31. 단상 전파정류 회로에서 a = 60°일 때 정류전압은?(단, 전원측 실효값 전압은 100V이며, 유도성 부하를 가지는 제어정류기이다.)

                                                              1. 약 15[V]
                                                              2. 약 22[V]
                                                              3. 약 35[V]
                                                              4. 약 45[V]
                                                              (정답률: 41%)
                                                                profile_image
                                                                1

                                                                32. 부흐홀츠 계전기의 설치 위치는?

                                                                1. 변압기 본체와 콘서베이터 사이
                                                                2. 콘서베이터 내부
                                                                3. 변압기의 고압측 부싱
                                                                4. 변압기 주탱크 내부
                                                                (정답률: 81%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 중 특수 직류기가 아닌 것은?

                                                                  1. 고주파 발전기
                                                                  2. 단극 발전기
                                                                  3. 승압기
                                                                  4. 전기 동력계
                                                                  (정답률: 35%)
                                                                    profile_image
                                                                    1

                                                                    34. 변압기의 2차 저항이 0.1[Ω]일 때 1차로 환산하면 360[Ω]이 된다. 이 변압기의 권수비는?

                                                                    1. 30
                                                                    2. 40
                                                                    3. 50
                                                                    4. 60
                                                                    (정답률: 66%)
                                                                      profile_image
                                                                      1

                                                                      35. 계자 권선이 전기자에 병렬로만 접속된 직류기는?

                                                                      1. 타여자기
                                                                      2. 직권기
                                                                      3. 분권기
                                                                      4. 복권기
                                                                      (정답률: 61%)
                                                                        profile_image
                                                                        1

                                                                        36. 농형 유도전동기의 기동법이 아닌 것은?

                                                                        1. Y-△ 기동법
                                                                        2. 기동보상기에 의한 기동법
                                                                        3. 2차 저항기법
                                                                        4. 전전압 기동법
                                                                        (정답률: 66%)
                                                                          profile_image
                                                                          1

                                                                          37. 용량이 작은 변압기의 단락 보호용으로 주 보호방식으로 사용되는 계전기는?

                                                                          1. 차동전류 계전 방식
                                                                          2. 과전류 계전 방식
                                                                          3. 비율차동 계전 방식
                                                                          4. 기계적 계전 방식
                                                                          (정답률: 40%)
                                                                            profile_image
                                                                            1

                                                                            38. 반파 정류 회로에서 변압기 2차 전압의 실효치를 E[V]라 하면 직류 전류 평균치는?(단, 정류기의 전압강하는 무시 한다.)

                                                                            (정답률: 61%)
                                                                              profile_image
                                                                              1

                                                                              39. 직류 발전기의 무부하 특성곡선은?

                                                                              1. 부하전류와 무부하 단자전압과의 관계이다.
                                                                              2. 계자전류와 부하전류와의 관계이다.
                                                                              3. 계자전류와 무부하 단자전압과의 관계이다.
                                                                              4. 계자전류와 회전력과의 관계이다.
                                                                              (정답률: 61%)
                                                                                profile_image
                                                                                1

                                                                                40. 극수 10, 동기속도 600[rpm]인 동기 발전기에서 나오는 전압의 주파수는 몇 [Hz]인가?

                                                                                1. 50
                                                                                2. 60
                                                                                3. 80
                                                                                4. 120
                                                                                (정답률: 59%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전기 설비

                                                                                  41. 가요전선관에 대한 설명으로 잘못된 것은?

                                                                                  1. 가요전선관의 상호접속은 커플링으로 하여야 한다.
                                                                                  2. 가요전선관과 금속관 배선 등과 연결하는 경우 적당한 구조의 커플링으로 완벽하게 접속하여야 한다.
                                                                                  3. 가요전선관을 조영재의 측면에 새들로 지지하는 경우 지점간의 거리는 1m이하이어야 한다.
                                                                                  4. 1종 가요전선관을 구부리는 경우의 곡률 반지름은 관안지름의 10배 이상으로 하여야 한다.
                                                                                  (정답률: 62%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 전등 한 개를 2개소에서 점멸하고자 할 때 옳은 배선은?

                                                                                    (정답률: 66%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 중 차단기를 시설해야 하는 곳으로 가장 적당한 것은?

                                                                                      1. 고압에서 저압으로 변성하는 2차측의 저압측 전선
                                                                                      2. 제2종 접지 공사를 한 저압 가공 전로의 전지측 전선
                                                                                      3. 다선식 전로의 중성선
                                                                                      4. 접지공사의 접지선
                                                                                      (정답률: 52%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 배전반을 나타내는 그림 기호는?

                                                                                        (정답률: 70%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 고압을 저압으로 변성하는 변압기의 제2종 접지공사용 동선의 최소 굵기는 몇 [mm2]이상 인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

                                                                                          1. 4
                                                                                          2. 6
                                                                                          3. 10
                                                                                          4. 16
                                                                                          (정답률: 66%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 흥행장의 저압 공사에서 잘못된 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

                                                                                            1. 무대, 무대 밑, 오케스트라 박스 및 영사실의 전로에는 전용 개폐기 및 과전류 차단기를 시설할 필요가 없다.
                                                                                            2. 무대용의 콘센트, 박스 플라이 덕트 및 보더 라이트의 금속제 외함에는 제3종 접지를 하여야 한다.
                                                                                            3. 플라이 덕트는 조영재 등에 견고하게 시설하여야 한다.
                                                                                            4. 사용전압 400V 미만의 이동전선은 0.6/1 kV EP 고무 절연 클로로플렌 캡타이어케이블을 사용한다.
                                                                                            (정답률: 73%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 티탄을 제조하는 공장으로 먼지가 쌓여진 상태에서 착화된 때에 폭발할 우려가 있는 곳에 저압 옥내배선을 설치 하고자 한다. 알맞은 공사 방법은?

                                                                                              1. 합성수지 몰드공사
                                                                                              2. 라이팅 덕트공사
                                                                                              3. 금속몰드공사
                                                                                              4. 금속관공사
                                                                                              (정답률: 69%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 기구 단자에 전선 접속시 진동 등으로 헐거워지는 염려가 있는 곳에 사용되는 것은?

                                                                                                1. 스프링와셔
                                                                                                2. 2중 볼트
                                                                                                3. 삼각 볼트
                                                                                                4. 접속기
                                                                                                (정답률: 80%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 손작업 쇠톱날의 크기(치수:㎜)가 아닌 것은?

                                                                                                  1. 200
                                                                                                  2. 250
                                                                                                  3. 300
                                                                                                  4. 550
                                                                                                  (정답률: 58%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 버스덕트 공사에서 저압 옥내 배선의 사용전압이 400V 미만인 경우에는 덕트에 몇 종 접지공사를 하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                    1. 제1종
                                                                                                    2. 제2종
                                                                                                    3. 제3종
                                                                                                    4. 특별 제3종
                                                                                                    (정답률: 62%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 고압 보안공사 시 고압 가공전선로의 경간은 철탑의 경우 얼마 이하이어야 하는가?

                                                                                                      1. 100[m]
                                                                                                      2. 150[m]
                                                                                                      3. 400[m]
                                                                                                      4. 600[m]
                                                                                                      (정답률: 38%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 정션 박스 내에서 전선을 접속할 수 있는 것은?

                                                                                                        1. S형 슬리브
                                                                                                        2. 꽂음형 커넥터
                                                                                                        3. 와이어 커넥터
                                                                                                        4. 매킹타이어
                                                                                                        (정답률: 68%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 저압 가공전선 또는 고압 가공전선이 도로를 횡단하는 경우 전선의 지표상 최소 높이는?

                                                                                                          1. 2[m]
                                                                                                          2. 3[m]
                                                                                                          3. 5[m]
                                                                                                          4. 6[m]
                                                                                                          (정답률: 39%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 금속관을 구부리는 경우 곡률의 안측 반지름은?

                                                                                                            1. 전선관 안지름이 3배 이상
                                                                                                            2. 전선관 안지름의 6배 이상
                                                                                                            3. 전선관 안지름의 8배 이상
                                                                                                            4. 전선관 안지름의 12배 이상
                                                                                                            (정답률: 76%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 저압 인입선의 접속점 선정으로 잘못된 것은?

                                                                                                              1. 인입선이 옥상을 가급적 통과하지 않도록 시설할 것
                                                                                                              2. 인입선은 약전류 전선로와 가까이 시설할 것
                                                                                                              3. 인입선은 장력에 충분히 견딜 것
                                                                                                              4. 가공배전선로에서 최단거리로 인입선이 시설될 수 있을 것
                                                                                                              (정답률: 60%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 가연성 가스가 존재하는 저압 옥내전기설비 공사 방법으로 옳은 것은?

                                                                                                                1. 가요전선관 공사
                                                                                                                2. 애자사용 공사
                                                                                                                3. 금속관 공사
                                                                                                                4. 금속 몰드 공사
                                                                                                                (정답률: 68%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. A종 철근 콘크리트주의 전장이 15[m]인 경우에 땅에 묻히는 깊이는 최소 몇 [m] 이상으로 해야 하는가?(단, 설계하중은 6.8kN 이하이다)

                                                                                                                  1. 2.5
                                                                                                                  2. 3.0
                                                                                                                  3. 3.5
                                                                                                                  4. 4.0
                                                                                                                  (정답률: 65%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 금속전선관 공사 시 노크아웃 구멍이 금속관보다 클 때 사용되는 접속 기구는?

                                                                                                                    1. 부싱
                                                                                                                    2. 링 리듀서
                                                                                                                    3. 로크너트
                                                                                                                    4. 엔트런스 캡
                                                                                                                    (정답률: 67%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 합성수지몰드 공사의 시공에서 잘못된 것은?

                                                                                                                      1. 사용 전압이 400V 미만에 사용
                                                                                                                      2. 점검할 수 있고 전개된 장소에 사용
                                                                                                                      3. 베이스를 조영재에 부착하는 경우 1m 간격마다 나사 등으로 견고하게 부착한다.
                                                                                                                      4. 베이스와 캡이 완전하게 결합하여 충격으로 이탈되지 않을 것
                                                                                                                      (정답률: 56%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 케이블을 조영재에 지지하는 경우에 이용되는 것이 아닌 것은?

                                                                                                                        1. 터미널 캡
                                                                                                                        2. 클리트(Cleat)
                                                                                                                        3. 스테이플
                                                                                                                        4. 새들
                                                                                                                        (정답률: 50%)
                                                                                                                          profile_image
                                                                                                                          1
