전기공사산업기사 (2019-04-27 기출문제)
목록

1과목: 전기응용

1. 목표값이 시간에 따라 변화하지 않는 제어는?

  1. 정치제어
  2. 비율제어
  3. 추종제어
  4. 프로그램제어
(정답률: 64%)
    profile_image
    1

    2. 전력용 반도체 소자의 종류 중 스위칭 소자가 아닌 것은?

    1. GTO
    2. Diode
    3. TRIAC
    4. SSS
    (정답률: 74%)
      profile_image
      1

      3. 20cm2의 면적에 0.5lm의 광속이 입사할 때 그 면의 조도(lx)는?

      1. 200
      2. 250
      3. 300
      4. 350
      (정답률: 74%)
        profile_image
        1

        4. 전기철도에 적용하는 직류 직권전동기의 속도제어 방법이 아닌 것은?

        1. 저항제어
        2. 초퍼제어
        3. VVVF 인버터 제어
        4. 사이리스터 위상제어
        (정답률: 63%)
          profile_image
          1

          5. 최고 사용온도가 1100℃ 이고 고온강도가 크며 냉간가공이 용이한 고온용 발열체는?

          1. 니크롬 제1종
          2. 니크롬 제2종
          3. 철크롬 제1종
          4. 철크롬 제2종
          (정답률: 71%)
            profile_image
            1

            6. 동의 원자량은 63.54 이고 원자가가 2라면 전기화학당량은 약 몇 mg/C 인가?

            1. 0.229
            2. 0.329
            3. 0.429
            4. 0.529
            (정답률: 71%)
              profile_image
              1

              7. 광속의 정의에 대한 설명으로 옳은 것은?

              1. 광원의 면 또는 발광면에서의 빛나는 정도
              2. 단위시간에 복사되는 에너지 양
              3. 복사 에너지를 눈으로 보아 빛으로 느끼는 크기로 나타낸 것
              4. 임의의 장소에서의 밝기를 나타내고, 밝음의 기준이 되는 것
              (정답률: 63%)
                profile_image
                1

                8. 기전반응을 하는 화학 에너지를 전지 밖에서 연속적으로 공급하면 연속방전을 계속할 수 있는 전지는?

                1. 2차전지
                2. 물리전지
                3. 연료전지
                4. 생물전지
                (정답률: 60%)
                  profile_image
                  1

                  9. 반도체 소자 중 게이트-소스 간 전압으로 드레인 전류를 제어하는 전압제어 스위치로 스위칭속도가 빠른 소자는?

                  1. GTO
                  2. SCR
                  3. IGBT
                  4. MOSFET
                  (정답률: 75%)
                    profile_image
                    1

                    10. 교번 자계 중에서 도전성 물질 내에 생기는 와류손과 히스테리시스손에 의한 가열 방식은?

                    1. 저항가열
                    2. 유도가열
                    3. 유전가열
                    4. 아크가열
                    (정답률: 69%)
                      profile_image
                      1

                      11. 절대온도 T(K)인 흑체의 복사발산도(전방사에너지)는? (단, σ는 스테판-볼츠만의 상수이다.)

                      1. σT
                      2. σT1.6
                      3. σT2
                      4. σT4
                      (정답률: 61%)
                        profile_image
                        1

                        12. 물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하는 것은?

                        1. 서보기구
                        2. 자동조정
                        3. 프로그램 제어
                        4. 프로세스 제어
                        (정답률: 79%)
                          profile_image
                          1

                          13. 500W 의 전열기의 정격상태에서 1시간 사용할 때 발생하는 열량은 약 몇 kcal인가?

                          1. 430
                          2. 520
                          3. 610
                          4. 860
                          (정답률: 60%)
                            profile_image
                            1

                            14. 동력 전달 효율이 78.4%인 권상기로 30t의 하중을 매분 4m의 속력으로 끌어 올리는 데 필요한 동력은 약 몇 kW 인가?

                            1. 14
                            2. 18
                            3. 21
                            4. 25
                            (정답률: 54%)
                              profile_image
                              1

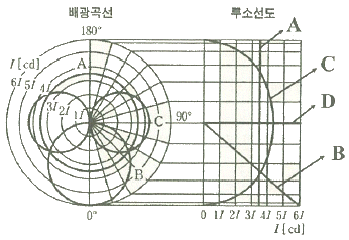

                              15. 그림과 같은 배광곡선과 루소선도에서 반사갓이 없는 형광등의 루소선도는 어느 것인가?

                              1. A
                              2. B
                              3. C
                              4. D
                              (정답률: 58%)
                                profile_image
                                1

                                16. 3상 유도전동기의 기동방식이 아닌 것은?

                                1. 직입기동
                                2. Y-△기동
                                3. 콘덴서기동
                                4. 리액터기동
                                (정답률: 65%)
                                  profile_image
                                  1

                                  17. 백색 LED의 발광 원리가 아닌 것은?

                                  1. GaN계 적색 LED와 청색 발광형광체를 조합한 형태
                                  2. GaN계 청색 LED와 황색 발광형광체를 조합한 형태
                                  3. GaN계 자외선 LED와 적·녹·청색 발광의 혼합형광체를 조합한 형태
                                  4. 3색(적·녹·청)의 개별 LED 칩을 1개의 패키지 안에 조합한 멀티칩 형태
                                  (정답률: 46%)
                                    profile_image
                                    1

                                    18. 2개의 곡선반경 중심이 선로에 대해 서로 반대 측에 위치하는 선로 곡선은?

                                    1. 단심곡선
                                    2. 복심곡선
                                    3. 반향곡선
                                    4. 완화곡선
                                    (정답률: 78%)
                                      profile_image
                                      1

                                      19. 광속 5500lm인 광원에서 4m2의 투명 유리를 일정 방향으로 조사(照射)하는 경우 그 유리 뒷면의 광속발산도 R(rlx) 및 휘도 B(nt)는 약 얼마인가? (단, 투명 유리의 투과율은 80% 이다.)

                                      1. R = 550, B = 175
                                      2. R = 1100, B = 350
                                      3. R = 2200, B = 700
                                      4. R = 4400, B = 1400
                                      (정답률: 58%)
                                        profile_image
                                        1

                                        20. 전기로에 사용되는 전극재료의 구비조건이 아닌 것은?

                                        1. 열전도율이 클 것
                                        2. 전기전도율이 클 것
                                        3. 고온에 견디며 기계적 강도가 클 것
                                        4. 피열물과 화학작용을 일으키지 않을 것
                                        (정답률: 63%)
                                          profile_image
                                          1

                                          2과목: 전력공학

                                          21. 최대 수용전력의 합계와 합성 최대 수용전력의 비를 나타내는 계수는?

                                          1. 부하율
                                          2. 수용률
                                          3. 부등률
                                          4. 보상률
                                          (정답률: 49%)
                                            profile_image
                                            1

                                            22. 가공지선을 설치하는 주된 목적은?

                                            1. 뇌해 방지
                                            2. 전선의 진동 방지
                                            3. 철탑의 강도 보강
                                            4. 코로나의 발생 방지
                                            (정답률: 59%)
                                              profile_image
                                              1

                                              23. 3상 3선식 3각형 배치의 송전선로에 있어서 각 선의 대지 정전용량이 0.5038 μF이고, 선간 정전용량이 0.1237 μF일 때 1선의 작용 정전용량은 약 몇 μF 인가?

                                              1. 0.6275
                                              2. 0.8749
                                              3. 0.9164
                                              4. 0.9755
                                              (정답률: 45%)
                                                profile_image
                                                1

                                                24. 주파수 60 Hz, 정전용량 μF의 콘덴서를 △결선해서 3상 전압 20000V를 가했을 때의 충전용량은 몇 kVA인가?

                                                1. 12
                                                2. 24
                                                3. 48
                                                4. 50
                                                (정답률: 39%)
                                                  profile_image
                                                  1

                                                  25. 지상 역률 80%, 10000kVA의 부하를 가진 변전소에 6000kVA의 콘덴서를 설치하여 역률을 개선하면 변압기에 걸리는 부하(kVA)는 콘덴서 설치 전의 몇 %로 되는가?

                                                  1. 60
                                                  2. 75
                                                  3. 80
                                                  4. 85
                                                  (정답률: 34%)
                                                    profile_image
                                                    1

                                                    26. 그림에서 X부분에 흐르는 전류는 어떤 전류인가?

                                                    1. b상 전류
                                                    2. 정상전류
                                                    3. 역상전류
                                                    4. 영상전류
                                                    (정답률: 57%)
                                                      profile_image
                                                      1

                                                      27. 연가를 하는 주된 목적은?

                                                      1. 미관상 필요
                                                      2. 전압강하 방지
                                                      3. 선로정수의 평형
                                                      4. 전선로의 비틀림 방지
                                                      (정답률: 57%)
                                                        profile_image
                                                        1

                                                        28. 증기의 엔탈피(Enthalpy)란?

                                                        1. 증기 1kg의 잠열
                                                        2. 증기 1kg의 기화 열량
                                                        3. 증기 1kg의 보유 열량
                                                        4. 증기 1kg의 증발열을 그 온도로 나눈 것
                                                        (정답률: 42%)
                                                          profile_image
                                                          1

                                                          29. 지름 5mm의 경동선을 간격 1m로 정삼각형 배치를 한 가공전선 1선의 작용 인덕턴스는 약 몇 mH/km 인가? (단, 송전선은 평형 3상 회로)

                                                          1. 1.13
                                                          2. 1.25
                                                          3. 1.42
                                                          4. 1.55
                                                          (정답률: 34%)
                                                            profile_image
                                                            1

                                                            30. 차단기의 정격차단시간을 설명한 것으로 옳은 것은?

                                                            1. 계기용변성기로부터 고장전류를 감지한 후 계전기가 동작할 때까지의 시간
                                                            2. 차단기가 트립 지령을 받고 트립 장치가 동작하여 전류차단을 완료할 때까지의 시간
                                                            3. 차단기의 개극(발호)부터 이동행정 종료시까지의 시간
                                                            4. 차단기 가동접촉자 시동부터 아크 소호가 완료될 때까지의 시간
                                                            (정답률: 48%)
                                                              profile_image
                                                              1

                                                              31. 직류송전방식의 장점은?

                                                              1. 역률이 항상 1이다.
                                                              2. 회전자계를 얻을 수 있다.
                                                              3. 전력변환장치가 필요하다.
                                                              4. 전압의 승압, 강압이 용이하다.
                                                              (정답률: 49%)
                                                                profile_image
                                                                1

                                                                32. 보호 계전 방식의 구비 조건이 아닌 것은?

                                                                1. 여자돌입전류에 동작할 것
                                                                2. 고장 구간의 선택 차단을 신속 정확하게 할 수 있을 것
                                                                3. 과도 안정도를 유지하는 데 필요한 한도 내의 동작 시한을 가질 것
                                                                4. 적절한 후비 보호 능력일 있을 것
                                                                (정답률: 50%)
                                                                  profile_image
                                                                  1

                                                                  33. 345 kV 송전계통의 절연협조에서 충격절연내력의 크기순으로 나열한 것은?

                                                                  1. 선로애자 ＞ 차단기 ＞ 변압기 ＞ 피뢰기
                                                                  2. 선로애자 ＞ 변압기 ＞ 차단기 ＞ 피뢰기
                                                                  3. 변압기 ＞ 차단기 ＞ 선로애자 ＞ 피뢰기
                                                                  4. 변압기 ＞ 선로애자 ＞ 차단기 ＞ 피뢰기
                                                                  (정답률: 50%)
                                                                    profile_image
                                                                    1

                                                                    34. 변압기의 보호방식에서 차동계전기는 무엇에 의하여 동작하는가?

                                                                    1. 1, 2차 전류의 차로 동작한다.
                                                                    2. 전압과 전류의 배수 차로 동작한다.
                                                                    3. 정상전류와 역상전류의 차로 동작한다.
                                                                    4. 정상전류와 영상전류의 차로 동작한다.
                                                                    (정답률: 50%)
                                                                      profile_image
                                                                      1

                                                                      35. 저압뱅킹 배전방식에서 저전압 측의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상은?

                                                                      1. 아킹(Arcing)
                                                                      2. 플리커(Flicker)
                                                                      3. 밸런서(Balancer)
                                                                      4. 캐스케이딩(Cascading)
                                                                      (정답률: 55%)
                                                                        profile_image
                                                                        1

                                                                        36. 전선에서 전류의 밀도가 도선의 중심으로 들어갈수록 작아지는 현상은?

                                                                        1. 표피효과
                                                                        2. 근접효과
                                                                        3. 접지효과
                                                                        4. 페란티효과
                                                                        (정답률: 47%)
                                                                          profile_image
                                                                          1

                                                                          37. 화력발전소의 기본 사이클이다. 그 순서로 옳은 것은?

                                                                          1. 급수펌프 → 과열기 → 터빈 → 보일러 → 복수기 → 급수펌프
                                                                          2. 급수펌프 → 보일러 → 과열기 → 터빈 → 복수기 → 급수펌프
                                                                          3. 보일러 → 급수펌프 → 과열기 → 복수기 → 급수펌프 → 보일러
                                                                          4. 보일러 → 과열기 → 복수기 → 터빈 → 급수펌프 → 축열기 → 과열기
                                                                          (정답률: 46%)
                                                                            profile_image
                                                                            1

                                                                            38. 송전계통의 안정도를 증진시키는 방법은?

                                                                            1. 중간 조상설비를 설치한다.
                                                                            2. 조속기의 동작을 느리게 한다.
                                                                            3. 계통의 연계는 하지 않도록 한다.
                                                                            4. 발전기나 변압기의 직렬 리액턴스를 가능한 크게 한다.
                                                                            (정답률: 52%)
                                                                              profile_image
                                                                              1

                                                                              39. 보일러 절탄기(economizer)의 용도는?

                                                                              1. 증기를 과열한다.
                                                                              2. 공기를 예열한다.
                                                                              3. 석탄을 건조한다.
                                                                              4. 보일러 급수를 예열한다.
                                                                              (정답률: 35%)
                                                                                profile_image
                                                                                1

                                                                                40. 송전선로의 후비 보호 계전 방식의 설명으로 틀린 것은?

                                                                                1. 주 보호 계전기가 그 어떤 이유로 정지해 있는 구간의 사고를 보호한다.
                                                                                2. 주 보호 계전기에 결함이 있어 정상 동작을 할 수 없는 상태에 있는 구간 사고를 보호한다.
                                                                                3. 차단기 사고 등 주 보호 계전기로 보호할 수 없는 장소의 사고를 보호한다.
                                                                                4. 후비 보호 계전기의 정정값은 주 보호 계전기와 동일하다.
                                                                                (정답률: 46%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전기기기

                                                                                  41. 누설 변압기에 필요한 특성은 무엇인가?

                                                                                  1. 수하특성
                                                                                  2. 정전압특성
                                                                                  3. 고저항특성
                                                                                  4. 고임피던스특성
                                                                                  (정답률: 52%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 그림은 복권발전기의 외부특성곡선이다. 이 중 과복권을 나타내는 곡선은?

                                                                                    1. A
                                                                                    2. B
                                                                                    3. C
                                                                                    4. D
                                                                                    (정답률: 55%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 직류 분권발전기가 운전 중 단락이 발생하면 나타나는 현상으로 옳은 것은?

                                                                                      1. 과전압이 발생한다.
                                                                                      2. 계자저항선이 확립된다.
                                                                                      3. 큰 단락전류로 소손된다.
                                                                                      4. 작은 단락전류가 흐른다.
                                                                                      (정답률: 31%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 동기발전기의 단락시험, 무부하시험에서 구할 수 없는 것은?

                                                                                        1. 철손
                                                                                        2. 단락비
                                                                                        3. 동기리액턴스
                                                                                        4. 전기자 반작용
                                                                                        (정답률: 43%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 단락비가 큰 동기발전기에 대한 설명 중 틀린 것은?

                                                                                          1. 효율이 나쁘다.
                                                                                          2. 계자전류가 크다.
                                                                                          3. 전압변동률이 크다.
                                                                                          4. 안정도가 선로 충전용량이 크다.
                                                                                          (정답률: 34%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 직류 직권전동기의 속도제어의 사용되는 기기는?

                                                                                            1. 초퍼
                                                                                            2. 인버터
                                                                                            3. 듀얼 컨버터
                                                                                            4. 사이클로 컨버터
                                                                                            (정답률: 55%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 동기발전기의 권선을 분포권으로 하면?

                                                                                              1. 난조를 방지한다.
                                                                                              2. 파형이 좋아진다.
                                                                                              3. 권선의 리액턴스가 커진다.
                                                                                              4. 집중권에 비하여 합성 유도 기전력이 높아진다.
                                                                                              (정답률: 48%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음은 직류 발전기의 정류곡선이다. 이 중에서 정류 말기에 정류의 상태가 좋지 않은 것은?

                                                                                                1. ⓐ
                                                                                                2. ⓑ
                                                                                                3. ⓒ
                                                                                                4. ⓓ
                                                                                                (정답률: 38%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 권선형 유도전동기의 저항제어법의 장점은?

                                                                                                  1. 부하에 대한 속도변동이 크다.
                                                                                                  2. 역률이 좋고, 운전효율이 양호하다.
                                                                                                  3. 구조가 간단하며, 제어조작이 용이하다.
                                                                                                  4. 전부하로 장시간 운전하여도 온도 상승이 적다.
                                                                                                  (정답률: 51%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 직류전압의 맥동률이 가장 작은 정류회로는? (단, 저항부하를 사용한 경우이다.)

                                                                                                    1. 단상전파
                                                                                                    2. 단상반파
                                                                                                    3. 3상반파
                                                                                                    4. 3상전파
                                                                                                    (정답률: 50%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 단상변압기 3대를 이용하여 △-△ 결선하는 경우에 대한 설명으로 틀린 것은?

                                                                                                      1. 중성점을 접지할 수 없다.
                                                                                                      2. Y-Y 결선에 비해 상전압이 선간전압의 1/√3 배이므로 절연이 용이하다.
                                                                                                      3. 3대 중 1대에서 고장이 발생하여도 나머지 2대로 V결선하여 운전을 계속할 수 있다.
                                                                                                      4. 결선 내에 순환전류가 흐르나 외부에는 나타나지 않으므로 통신장애가 대한 염려가 없다.
                                                                                                      (정답률: 40%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 동기 주파수변환기의 주파수 f1 및 f2 계통에 접속되는 양극을 P1, P2라 하면 다음 어떤 관계가 성립되는가?

                                                                                                        (정답률: 51%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 유도전동기에서 공간적으로 본 고정자에 의한 회전자계와 회전자에 의한 회전자계는?

                                                                                                          1. 항상 동상으로 회전한다.
                                                                                                          2. 슬립만큼의 위상각을 가지고 회전한다.
                                                                                                          3. 역률각만큼의 위상각을 가지고 회전한다.
                                                                                                          4. 항상 180°만큼의 위상각을 가지고 회전한다.
                                                                                                          (정답률: 29%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 어떤 변압기의 부하역률이 60%일 때 전압변동률이 최대라고 한다. 지금 이 변압기의 부하역률이 100%일 때 전압변동률을 측정했더니 3%였다. 이 변압기의 부하역률이 80%일 때 전압변동률은 몇 % 인가?

                                                                                                            1. 2.4
                                                                                                            2. 3.6
                                                                                                            3. 4.8
                                                                                                            4. 5.0
                                                                                                            (정답률: 28%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 200V의 배전선 전압을 220V로 승압하여 30 kVA의 부하에 전력을 공급하는 단권변압기가 있다. 이 단권변압기의 자기용량은 약 몇 kVA 인가?

                                                                                                              1. 2.73
                                                                                                              2. 3.55
                                                                                                              3. 4.26
                                                                                                              4. 5.25
                                                                                                              (정답률: 32%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 권선형 유도전동기에서 비례추이를 할 수 없는 것은?

                                                                                                                1. 토크
                                                                                                                2. 출력
                                                                                                                3. 1차 전류
                                                                                                                4. 2차 전류
                                                                                                                (정답률: 46%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 6극 유도전동기의 고정자 슬롯(slot)홈 수가 36이라면 인접한 슬롯 사이의 전기각은?

                                                                                                                  1. 30°
                                                                                                                  2. 60°
                                                                                                                  3. 120°
                                                                                                                  4. 180°
                                                                                                                  (정답률: 32%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 직류발전기에서 기하학적 중성축과 각도 θ만큼 브러시의 위치가 이동되었을 때 감자기자력(AT/극)은? (단, )

                                                                                                                    (정답률: 48%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 직류전동기의 속도제어 방법에서 광범위한 속도제어가 가능하며, 운전효율이 가장 좋은 방법은?

                                                                                                                      1. 계자제어
                                                                                                                      2. 전압제어
                                                                                                                      3. 직렬 저항제어
                                                                                                                      4. 병렬 저항제어
                                                                                                                      (정답률: 49%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 자극수 4, 전기자 도체수 50, 전기자저항 0.1Ω의 증권 타여자전동기가 있다. 정격전압 1⑤V, 정격전류 50A로 운전하던 것을 전압 106V 및 계자회로를 일정히 하고 무부하로 운전했을 때 전기자전류가 10A 이라면 속도변동률(%)은? (단, 매극의 자속은 0.⑤ Wb 라 한다.)

                                                                                                                        1. 3
                                                                                                                        2. 5
                                                                                                                        3. 6
                                                                                                                        4. 8
                                                                                                                        (정답률: 29%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 회로이론

                                                                                                                          61. a-b 단자의 전압이 50∠0° (V), a-b단자에서 본 능동 회로망(N)의 임피던수가 Z = 6 + j8(Ω)일 때, a-b 단자에 임피던스 Z′ = 2 – j2(ohm)를 접속하면 이 임피던스에 흐르는 전류(A)는?

                                                                                                                          1. 3 - j4
                                                                                                                          2. 3 + j4
                                                                                                                          3. 4 - j3
                                                                                                                          4. 4 + j3
                                                                                                                          (정답률: 35%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 그림과 같은 회로의 전압 전달함수 G(s)는?

                                                                                                                            (정답률: 45%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 그림의 회로에서 전류 I는 약 몇 A 인가? (단, 저항의 단위는 Ω 이다.)

                                                                                                                              1. 1.125
                                                                                                                              2. 1.29
                                                                                                                              3. 6
                                                                                                                              4. 7
                                                                                                                              (정답률: 27%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 의 주파수는 약 몇 Hz 인가?

                                                                                                                                1. 50
                                                                                                                                2. 60
                                                                                                                                3. 70
                                                                                                                                4. 80
                                                                                                                                (정답률: 58%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. f(t) = eat의 라플라스 변환은?

                                                                                                                                  (정답률: 39%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 로 표시되는 2단자 회로망은?

                                                                                                                                    (정답률: 46%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 구형파의 파형률(㉠)과 파고율(㉡)은?

                                                                                                                                      1. ㉠ 1, ㉡ 0
                                                                                                                                      2. ㉠ 1.11, ㉡ 1.414
                                                                                                                                      3. ㉠ 1, ㉡ 1
                                                                                                                                      4. ㉠ 1.57, ㉡ 2
                                                                                                                                      (정답률: 54%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. RL 직렬회로에서 시정수의 값이 클수록 과도현상은 어떻게 되는가?

                                                                                                                                        1. 없어진다.
                                                                                                                                        2. 짧아진다.
                                                                                                                                        3. 길어진다.
                                                                                                                                        4. 변화가 없다.
                                                                                                                                        (정답률: 41%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 기본파의 60%인 제3고조파의 80%인 제5고자파를 포함하는 전압의 왜형률은?

                                                                                                                                          1. 0.3
                                                                                                                                          2. 1
                                                                                                                                          3. 5
                                                                                                                                          4. 10
                                                                                                                                          (정답률: 42%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. e1 = 6√2 sinωt (V), e2 = 4√2 sin(ωt-60°) (V)일 때, e1 - e2의 실효값(V)은?

                                                                                                                                            1. 4
                                                                                                                                            2. 2√2
                                                                                                                                            3. 2√7
                                                                                                                                            4. 2√13
                                                                                                                                            (정답률: 32%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. RLC 직렬회로에서 R = 100Ω, L = 5mH, C = 2μF일 때 이 회로는?

                                                                                                                                              1. 과제동이다.
                                                                                                                                              2. 무제동이다.
                                                                                                                                              3. 임계제동이다.
                                                                                                                                              4. 부족제동이다.
                                                                                                                                              (정답률: 46%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 그림과 같은 평형 3상 Y결선에서 각 상이 8Ω의 저항과 6Ω의 리액턴스가 직렬로 연결된 부하에 선간전압 100√3 V 가 공급되었다. 이때 선전류는 몇 A 인가?

                                                                                                                                                1. 5
                                                                                                                                                2. 10
                                                                                                                                                3. 15
                                                                                                                                                4. 20
                                                                                                                                                (정답률: 46%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 대칭 6상 전원이 있다. 환상결선으로 각 전원이 150A의 전류를 흘린다고 하면 선전류는 몇 A 인가?

                                                                                                                                                  1. 50
                                                                                                                                                  2. 75
                                                                                                                                                  3. 150 / √3
                                                                                                                                                  4. 150
                                                                                                                                                  (정답률: 28%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 1상의 직렬 임피던스가 R = 6Ω, XL = 8Ω인 △결선의 평형부하가 있다. 여기에 선간전압 100V인 대칭 3상 교류전압을 가하면 선전류는 몇 A 인가?

                                                                                                                                                    1. 3√3
                                                                                                                                                    2. 10√3 / 3
                                                                                                                                                    3. 10
                                                                                                                                                    4. 10√3
                                                                                                                                                    (정답률: 48%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 인덕턴스가 각각 5H, 3H인 두 코일을 모두 dot 방향으로 전류가 흐르게 직렬로 연결하고 인덕턴스가 측정하였더니 15H이었다. 두 코일간의 상호 인덕턴스(H)는?

                                                                                                                                                      1. 3.5
                                                                                                                                                      2. 4.5
                                                                                                                                                      3. 7
                                                                                                                                                      4. 9
                                                                                                                                                      (정답률: 39%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 3상 평형회로에서 선간전압이 200V이고 각 상의 임피던스가 24 + j7(Ω)인 Y결선 3상 부하의 유효전력은 약 몇 W 인가?

                                                                                                                                                        1. 192
                                                                                                                                                        2. 512
                                                                                                                                                        3. 1536
                                                                                                                                                        4. 4608
                                                                                                                                                        (정답률: 39%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 의 역라플라스 변환은?

                                                                                                                                                          1. e-t - e-3t
                                                                                                                                                          2. e-t - e3t
                                                                                                                                                          3. et - e3t
                                                                                                                                                          4. et - e-3t
                                                                                                                                                          (정답률: 45%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. f(t) = e-t + 3t2 + 3cos2t + 5의 라플라스 변환식은?

                                                                                                                                                            (정답률: 41%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 그림과 같은 회로의 영상 임피던스 Z01, Z02(Ω)는 각각 얼마인가?

                                                                                                                                                              1. 9, 5
                                                                                                                                                              2. 6, 10/3
                                                                                                                                                              3. 4, 5
                                                                                                                                                              4. 4, 20/9
                                                                                                                                                              (정답률: 25%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 평형 3상 부하에 전력을 공급할 때 선전류가 20A 이고 부하의 소비전력이 4kW이다. 이 부하의 등가 Y회로에 대한 각 상의 저항은 약 몇 Ω 인가?

                                                                                                                                                                1. 3.3
                                                                                                                                                                2. 5.7
                                                                                                                                                                3. 7.2
                                                                                                                                                                4. 10
                                                                                                                                                                (정답률: 31%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  5과목: 전기설비

                                                                                                                                                                  81. 특고압 가공전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용되는 철탑은?

                                                                                                                                                                  1. 내장형철탑
                                                                                                                                                                  2. 인류형철탑
                                                                                                                                                                  3. 각도형철탑
                                                                                                                                                                  4. 보강형철탑
                                                                                                                                                                  (정답률: 58%)
                                                                                                                                                                    profile_image
                                                                                                                                                                    1

                                                                                                                                                                    82. 특고압 가공전선로의 지지물에 시설하는 통신선 또는 이것에 직접 접속하는 통신선일 경우 설치하여야 할 보안장치로서 모두 옳은 것은?

                                                                                                                                                                    1. 특고압용 제2종 보안장치, 고압용 제2종 보안장치
                                                                                                                                                                    2. 특고압용 제1종 보안장치, 특고압용 제3종 보안장치
                                                                                                                                                                    3. 특고압용 제2종 보안장치, 특고압용 제3종 보안장치
                                                                                                                                                                    4. 특고압용 제1종 보안장치, 특고압용 제2종 보안장치
                                                                                                                                                                    (정답률: 38%)
                                                                                                                                                                      profile_image
                                                                                                                                                                      1

                                                                                                                                                                      83. “지중 관로”에 포함되지 않는 것은?

                                                                                                                                                                      1. 지중 전선로
                                                                                                                                                                      2. 지중 레일 선로
                                                                                                                                                                      3. 지중 약전류 전선로
                                                                                                                                                                      4. 지중 광섬유 케이블 선로
                                                                                                                                                                      (정답률: 44%)
                                                                                                                                                                        profile_image
                                                                                                                                                                        1

                                                                                                                                                                        84. 교류 전차선 등이 교량 등의 밑에 시설되는 경우 교량의 가더 등의 금속제 부분에는 제 몇 종 접지공사를 하여야 하는가?

                                                                                                                                                                        1. 제1종 접지공사
                                                                                                                                                                        2. 제2종 접지공사
                                                                                                                                                                        3. 제3종 접지공사
                                                                                                                                                                        4. 특별 제3종 접지공사
                                                                                                                                                                        (정답률: 42%)
                                                                                                                                                                          profile_image
                                                                                                                                                                          1

                                                                                                                                                                          85. 고압 가공 전선이 경동선 또는 내열 동합금선인 경우 안전율의 최소값은?

                                                                                                                                                                          1. 2.0
                                                                                                                                                                          2. 2.2
                                                                                                                                                                          3. 2.5
                                                                                                                                                                          4. 4.0
                                                                                                                                                                          (정답률: 39%)
                                                                                                                                                                            profile_image
                                                                                                                                                                            1

                                                                                                                                                                            86. 최대사용전압 440V인 전동기의 절연내력 시험전압은 몇 V인가?

                                                                                                                                                                            1. 330
                                                                                                                                                                            2. 440
                                                                                                                                                                            3. 500
                                                                                                                                                                            4. 660
                                                                                                                                                                            (정답률: 42%)
                                                                                                                                                                              profile_image
                                                                                                                                                                              1

                                                                                                                                                                              87. 저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은?

                                                                                                                                                                              1. 철도를 횡단하는 경우는 레일면성 6.5m 이상이다.
                                                                                                                                                                              2. 횡단 보도교 위에 시설하는 경우 저압 가공전선은 노면 상에서 3m 이상이다.
                                                                                                                                                                              3. 횡단 보도교 위에 시설하는 경우 고압 가공전선은 그 노면 상에서 3.5m 이상이다.
                                                                                                                                                                              4. 다리의 하부 기타 이와 유사한 장소에 시설하는 저압의 전기철도용 급전선은 지표상 3.5m 까지로 감할 수 있다.
                                                                                                                                                                              (정답률: 37%)
                                                                                                                                                                                profile_image
                                                                                                                                                                                1

                                                                                                                                                                                88. 전체의 길이가 16m 이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주는 논, 기타 지반이 연약한 곳 이외의 곳에 시설할 때, 묻히는 깊이를 2.5m 보다 몇 cm 가산하여 시설하는 경우에는 기초의 안전율에 대한 고려 없이 시설하여야 되는가?

                                                                                                                                                                                1. 10
                                                                                                                                                                                2. 20
                                                                                                                                                                                3. 30
                                                                                                                                                                                4. 40
                                                                                                                                                                                (정답률: 49%)
                                                                                                                                                                                  profile_image
                                                                                                                                                                                  1

                                                                                                                                                                                  89. 고압 옥내배선을 애자사용 공사로 하는 경우, 전선의 지지점간의 거리는 전선을 조영재의 면을 따라 붙이는 경우 몇 m 이하이어야 하는가?

                                                                                                                                                                                  1. 1
                                                                                                                                                                                  2. 2
                                                                                                                                                                                  3. 3
                                                                                                                                                                                  4. 5
                                                                                                                                                                                  (정답률: 45%)
                                                                                                                                                                                    profile_image
                                                                                                                                                                                    1

                                                                                                                                                                                    90. 고압 가공전선에 케이블을 사용하는 경우의 조가용선 및 케이블의 피복에 사용하는 금속체에는 몇 종 접지공사를 하여야 하는가?

                                                                                                                                                                                    1. 제1종 접지공사
                                                                                                                                                                                    2. 제2종 접지공사
                                                                                                                                                                                    3. 제3종 접지공사
                                                                                                                                                                                    4. 특별 제3종 접지공사
                                                                                                                                                                                    (정답률: 40%)
                                                                                                                                                                                      profile_image
                                                                                                                                                                                      1

                                                                                                                                                                                      91. 사용전압 60000V인 특고압 가공전선과 그 지지물·지주·완금류 또는 지선 사이의 이격거리는 몇 cm 이상이어야 하는가?

                                                                                                                                                                                      1. 35
                                                                                                                                                                                      2. 40
                                                                                                                                                                                      3. 45
                                                                                                                                                                                      4. 65
                                                                                                                                                                                      (정답률: 32%)
                                                                                                                                                                                        profile_image
                                                                                                                                                                                        1

                                                                                                                                                                                        92. 철탑의 강도 계산에 사용하는 이상 시 상정하중의 종류가 아닌 것은?

                                                                                                                                                                                        1. 좌굴하중
                                                                                                                                                                                        2. 수직하중
                                                                                                                                                                                        3. 수평 횡하중
                                                                                                                                                                                        4. 수평 종하중
                                                                                                                                                                                        (정답률: 53%)
                                                                                                                                                                                          profile_image
                                                                                                                                                                                          1

                                                                                                                                                                                          93. 사용전압 15kV 이하인 특고압 가공전선로의 중성선 다중 접지시설은 각 접지선은 중성선으로부터 분리하였을 경우 1km 마다의 중성선과 대지사이의 합성 전기저상 값은 몇 Ω 이하이어야 하는가?

                                                                                                                                                                                          1. 30
                                                                                                                                                                                          2. 50
                                                                                                                                                                                          3. 400
                                                                                                                                                                                          4. 500
                                                                                                                                                                                          (정답률: 38%)
                                                                                                                                                                                            profile_image
                                                                                                                                                                                            1

                                                                                                                                                                                            94. 23kV 특고압 가공전선로의 전로와 저압 전로를 결합한 주상변압기의 2차측 접지선의 굵기는 공칭단면적이 몇 mm2 이상의 연동선인가? (단, 특고압 가공전선로는 중성선 다중접지식의 것을 제외한다.)

                                                                                                                                                                                            1. 2.5
                                                                                                                                                                                            2. 6
                                                                                                                                                                                            3. 10
                                                                                                                                                                                            4. 16
                                                                                                                                                                                            (정답률: 29%)
                                                                                                                                                                                              profile_image
                                                                                                                                                                                              1

                                                                                                                                                                                              95. 저압 옥내배선과 옥내 저압용의 전구선의 시설방법으로 틀린 것은?(문제 오류로 실제 시험에서는 2,4번이 정답처리 되었습니다. 여기서는 2번을 누르면 정답 처리 됩니다.)

                                                                                                                                                                                              1. 쇼케이스 내의 배선에 0.75mm2의 캡타이어케이블을 사용하였다.
                                                                                                                                                                                              2. 출퇴표시등용 전선으로 1.0mm2의 연동선을 사용하여 금속관에 넣어 시설하였다.
                                                                                                                                                                                              3. 전광표시장치의 배선으로 1.5mm2의 연동선을 사용하고 합성수지관에 넣어 시설하였다.
                                                                                                                                                                                              4. 조영물에 고정시키지 아니하고 백열전등에 이르는 전구선으로 0.55mm2의 케이블을 사용하였다.
                                                                                                                                                                                              (정답률: 49%)
                                                                                                                                                                                                profile_image
                                                                                                                                                                                                1

                                                                                                                                                                                                96. 특고압 가공전선로에서 발생하는 극저주파 전자계는 지표상 1m에서 전계가 몇 kV/m 이하가 되도록 시설하여야 하는가?

                                                                                                                                                                                                1. 3.5
                                                                                                                                                                                                2. 2.5
                                                                                                                                                                                                3. 1.5
                                                                                                                                                                                                4. 0.5
                                                                                                                                                                                                (정답률: 28%)
                                                                                                                                                                                                  profile_image
                                                                                                                                                                                                  1

                                                                                                                                                                                                  97. 수소냉각식의 발전기·조상기에 부속하는 수소 냉각 장치에서 필요 없는 장치는?

                                                                                                                                                                                                  1. 수소의 압력을 계측하는 장치
                                                                                                                                                                                                  2. 수소의 온도를 계측하는 장치
                                                                                                                                                                                                  3. 수소의 유량을 계측하는 장치
                                                                                                                                                                                                  4. 수소의 순도 저하를 경보하는 장치
                                                                                                                                                                                                  (정답률: 37%)
                                                                                                                                                                                                    profile_image
                                                                                                                                                                                                    1

                                                                                                                                                                                                    98. 사용전압이 20kV인 변전소에 울타리·담 등을 시설하고자 할 때 울타리·담 등의 높이는 몇 m 이상이어야 하는가?

                                                                                                                                                                                                    1. 1
                                                                                                                                                                                                    2. 2
                                                                                                                                                                                                    3. 5
                                                                                                                                                                                                    4. 6
                                                                                                                                                                                                    (정답률: 32%)
                                                                                                                                                                                                      profile_image
                                                                                                                                                                                                      1

                                                                                                                                                                                                      99. 강색 차선의 레일면상의 높이는 몇 m 이상이어야 하는가? (단, 터널 안, 교량아래 그 밖에 이와 유사한 곳에 시설하는 경우는 제외한다.)

                                                                                                                                                                                                      1. 2.5
                                                                                                                                                                                                      2. 3.0
                                                                                                                                                                                                      3. 3.5
                                                                                                                                                                                                      4. 4.0
                                                                                                                                                                                                      (정답률: 21%)
                                                                                                                                                                                                        profile_image
                                                                                                                                                                                                        1

                                                                                                                                                                                                        100. 동일 지지물에 저압 가공전선(다중접지된 중성선은 제외)과 고압 가공전선을 시설하는 경우 저압 가공전선은?

                                                                                                                                                                                                        1. 고압 가공전선의 위로 하고 동일 완금류에 시설
                                                                                                                                                                                                        2. 고압 가공전선과 나란하게 하고 동일 완금류에 시설
                                                                                                                                                                                                        3. 고압 가공전선의 아래로 하고 별개의 완금류에 시설
                                                                                                                                                                                                        4. 고압 가공전선과 나란하게 하고 별개의 완금류에 시설
                                                                                                                                                                                                        (정답률: 53%)
                                                                                                                                                                                                          profile_image
                                                                                                                                                                                                          1

                                                                                                                                                                                                          CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                                                          문의: kj5359@gmail.com

                                                                                                                                                                                                          © 2025 CBT 기출문제. All rights reserved.
