승강기기사 (2020-09-26 기출문제)
목록

1과목: 승강기 개론

1. 엘리베이터의 매다는 장치와 매다는 장치 끝부분 사이의 연결은 매다는 장치의 최소 파단하중의 최소 몇 % 이상을 견딜 수 있어야 하는가?

  1. 70
  2. 80
  3. 90
  4. 100
(정답률: 70%)
    profile_image
    1

    2. 에스컬레이터의 과속역행방지장치의 종류가 아닌 것은?

    1. 폴 래칫 휠 방식
    2. 디스크 웨지 방식
    3. 디스크 브레이크 방식
    4. 다이나믹 브레이크 방식
    (정답률: 64%)
      profile_image
      1

      3. 호출버튼·조작반·통화장치 등 승강기의 안팎에 설치되는 모든 스위치의 높이 기준은? (단, 스위치 수가 많아 기준 높이 이내로 설치되는 것이 곤란한 경우는 제외한다.)

      1. 바닥면으로부터 0.8m 이상 1.2m 이하
      2. 바닥면으로부터 0.9m 이상 1.3m 이하
      3. 바닥면으로부터 1.0m 이상 1.4m 이하
      4. 바닥면으로부터 1.2m 이상 1.5m 이하
      (정답률: 71%)
        profile_image
        1

        4. 유압식 승강기에서 미터인 회로를 사용하는 유압회로의 특징으로 맞는 것은?

        1. 유량을 간접적으로 제어하므로 정확한 제어가 어렵다.
        2. 유량제어밸브를 주회로에서 분기된 바이패스회로에 삽입한 것으로 효율이 높다.
        3. 릴리프밸브로 유량을 방출하지 않으므로 설정압력까지 오르지 않고 부하에 의해 압력이 결정된다.
        4. 카를 기동할 때 유량 조정이 어렵고, 기동 쇼크가 발생하기 쉬우며, 상승 운전 시의 효율이 좋지 않다.
        (정답률: 57%)
          profile_image
          1

          5. 엘리베이터를 동력매체별로 구분한 것이 아닌 것은?

          1. 로프식 엘리베이터
          2. 유압식 엘리베이터
          3. 스크루식 엘리베이터
          4. 더블테크 엘리베이터
          (정답률: 74%)
            profile_image
            1

            6. 엘리베이터 승강로에 모든 출입문이 닫혔을 때 밝히기 위한 승강로 전 구간에 걸쳐 영구적으로 설치되는 전기조명의 조도 기준으로 틀린 것은?

            1. 카 지붕과 피트를 제외한 장소 : 20 lx
            2. 카 지붕에서 수직 위로 1m 떨어진 곳 : 50 lx
            3. 사람이 서 있을 수 있는 공간의 바닥에서 수직 위로 1m 떨어진 곳 : 50 lx
            4. 작업구역 및 작업구역 간 이동 공간의 바닥에서 수직 위로 1m 떨어진 곳 : 80 lx
            (정답률: 71%)
              profile_image
              1

              7. 직접식 유압 엘리베이터의 특징이 아닌 것은?

              1. 부하에 의한 카 바닥의 빠짐이 작다.
              2. 추락방지안전장치(비상정지장치)가 필요하지 않다.
              3. 일반적으로 실린더의 점검이 간접식에 비해 쉽다.
              4. 실린더를 설치하기 위한 보호관을 지중에 설치하여야 한다.
              (정답률: 67%)
                profile_image
                1

                8. 과속 또는 매다는 장치가 파단할 경우 카나 균형추의 자유낙하를 방지하는 장치는?

                1. 완충기
                2. 브레이크
                3. 차단밸브
                4. 추락방지안전장치(비상정지장치)
                (정답률: 72%)
                  profile_image
                  1

                  9. 엘리베이터의 카에는 자동으로 재충전되는 비상전원공급장치에 의해 5 lx 이상의 조도로 얼마 동안 전원이 공급되는 비상등이 있어야 하는가?

                  1. 30분
                  2. 40분
                  3. 50분
                  4. 60분
                  (정답률: 80%)
                    profile_image
                    1

                    10. 주택용 엘리베이터에 대한 기준 중 ( ) 안에 들어갈 내용으로 맞는 것은?

                    1. ㉠ 179, ㉡ 3⑤
                    2. ㉠ 195, ㉡ 295
                    3. ㉠ 179, ㉡ 300
                    4. ㉠ 195, ㉡ 3⑤
                    (정답률: 57%)
                      profile_image
                      1

                      11. 에스컬레이터의 안전장치가 아닌 것은?

                      1. 오일 완충기
                      2. 스커트 가드
                      3. 핸드레일 안전장치
                      4. 인레트(Inlet) 스위치
                      (정답률: 70%)
                        profile_image
                        1

                        12. 균형추의 총중량은 빈 카의 자중에 그 엘리베이터의 사용 용도에 따라 적재하중의 35~55%의 중량을 더한 값으로 한다. 이때 적재하중의 몇 %를 더할 것인가를 나타내는 것은?

                        1. 마찰률
                        2. 트랙션 비율
                        3. 균형추 비율
                        4. 오버 밸런스율
                        (정답률: 79%)
                          profile_image
                          1

                          13. 엘리베이터의 자동 동력 작동식 문에 대한 기준 중 ( ) 안에 들어갈 내용으로 알맞은 것은?

                          1. ㉠ 25, ㉡ 1400
                          2. ㉠ 30, ㉡ 1500
                          3. ㉠ 25, ㉡ 1600
                          4. ㉠ 30, ㉡ 1600
                          (정답률: 60%)
                            profile_image
                            1

                            14. 에스컬레이터 또는 무빙워크의 스커트가 디딤판(스텝) 측면에 위치한 경우 수평 틈새는 각 측면에서 최대 몇 mm 이하이어야 하는가?

                            1. 3
                            2. 4
                            3. 5
                            4. 6
                            (정답률: 63%)
                              profile_image
                              1

                              15. 주차장법령상 주차구획이 3층 이상으로 배치되어 있고 출입구가 있는 층의 모든 주차구획을 주차장치 출입구로 사용할 수 있는 구조로서 그 주차구획을 아래·위 또는 수평으로 이동하여 자동차를 주차하는 주차장치는?

                              1. 2단식 주차장치
                              2. 다단식 주차장치
                              3. 수평이동식 주차장치
                              4. 수직순환식 주차장치
                              (정답률: 54%)
                                profile_image
                                1

                                16. 일반적으로 교류이단 속도제어에서 가장 많이 사용되는 이단속도 전동기의 속도비는?

                                1. 8 : 1
                                2. 6 : 1
                                3. 4 : 1
                                4. 2 : 1
                                (정답률: 75%)
                                  profile_image
                                  1

                                  17. 엘리베이터용 전동기의 구비 조건이 아닌 것은?

                                  1. 소음이 적을 것
                                  2. 기동토크기 클 것
                                  3. 기동전류가 적을 것
                                  4. 회전속도가 느릴 것
                                  (정답률: 68%)
                                    profile_image
                                    1

                                    18. 엘리베이터 카의 상승과속방지장치에 대한 설명으로 틀린 것은?

                                    1. 이 장치가 작동되면 기준에 적합한 전기안전장치가 작동되어야 한다.
                                    2. 이 장치는 빈 카의 감속도가 정지단계 동안 1gn를 초과하는 것을 허용하지 않아야 한다.
                                    3. 이 장치는 두 지점에서만 정적으로 지지되는 권상도르래와 동일한 축에 작동되지 않아야 한다.
                                    4. 이 장치를 작동하기 위해 외부 에너지가 필요할 경우, 에너지가 없으면 엘리베이터는 정지되어야 하고 정지 상태가 유지되어야 한다.
                                    (정답률: 57%)
                                      profile_image
                                      1

                                      19. 기어드(Geared)형 권상기에서 엘리베이터의 속도를 결정하는 요소가 아닌 것은?

                                      1. 시브의 직경
                                      2. 로프의 직경
                                      3. 기어의 감속비
                                      4. 권상모터의 회전수
                                      (정답률: 72%)
                                        profile_image
                                        1

                                        20. 승강로 벽은 0.3m×0.3m 면적의 원형이나 사각의 단면에 몇 N의 힘을 균등하게 분산하여 벽의 어느 지점에 가할 때 1mm를 초과하는 영구적인 변형이 없어야 하고 15mm를 초과하는 탄성 변형이 없어야 하는가?

                                        1. 500
                                        2. 1000
                                        3. 1500
                                        4. 2000
                                        (정답률: 49%)
                                          profile_image
                                          1

                                          2과목: 승강기 설계

                                          21. 동력전원설비 용량의 계산에서 여러 대의 엘리베이터가 설치되어 있는 경우에 적용하는 부등률을 1로 하여야 하는 엘리베이터는?

                                          1. 침대용 엘리베이터
                                          2. 전망용 엘리베이터
                                          3. 화물용 엘리베이터
                                          4. 소방구조용(비상용) 엘리베이터
                                          (정답률: 70%)
                                            profile_image
                                            1

                                            22. 승객용 엘리베이터에서 카문과 문턱과 승강장문의 문턱 사이의 수평거리 기준은?

                                            1. 25mm 이하
                                            2. 30mm 이하
                                            3. 35mm 이하
                                            4. 40mm 이하
                                            (정답률: 69%)
                                              profile_image
                                              1

                                              23. 엘리베이터에서 정격하중을 적재한 카 또는 균형추/평형추가 자유 낙하할 때 점차 작동형 추락방지안전장치(비상정지장치)의 평균감속도 기준은?

                                              1. 0.1 gn ~ 1 gn
                                              2. 0.1 gn ~ 1.25 gn
                                              3. 0.2 gn ~ 1 gn
                                              4. 0.2 gn ~ 1.25 gn
                                              (정답률: 67%)
                                                profile_image
                                                1

                                                24. 유압 엘리베이터의 실린더와 체크밸브 또는 하강밸브 사이의 가요성 호스는 전 부하 압력 및 파열 압력과 관련하여 안전율이 최소 얼마 이상이어야 하는가?

                                                1. 6
                                                2. 8
                                                3. 10
                                                4. 12
                                                (정답률: 63%)
                                                  profile_image
                                                  1

                                                  25. 승객용 엘리베이터의 적재하중이 1000kgf, 카전자중이 2200kgf, 길이가 180cm, 사용재료가 ㄷ180×75×7, 단면계수가 306cm3일 경우 하부체대의 최대굽힘 모멘트(kgf·cm)는? (단, 브레이스 로드가 분담하는 하중은 무시한다.)

                                                  1. 72000
                                                  2. 75000
                                                  3. 77000
                                                  4. 80000
                                                  (정답률: 43%)
                                                    profile_image
                                                    1

                                                    26. 엘리베이터 안전기준상 소방구조용(비상용) 엘리베이터의 기본요건에 적합한 것은?

                                                    1. 정격하중이 1000gkf 이상이어야 한다.
                                                    2. 카의 운행속도는 0.5m/s 이상이어야 한다.
                                                    3. 카는 건물의 전 층에 대해 운행이 가능해야 한다.
                                                    4. 카의 폭이 1100mm, 깊이가 2100mm 이상이어야 한다.
                                                    (정답률: 63%)
                                                      profile_image
                                                      1

                                                      27. 에너지 축적형 완충기의 설계 기준 중 ( ) 안에 알맞은 내용은?

                                                      1. ㉠ 2.0, ㉡ 4
                                                      2. ㉠ 2.0, ㉡ 5
                                                      3. ㉠ 2.5, ㉡ 4
                                                      4. ㉠ 2.5, ㉡ 5
                                                      (정답률: 61%)
                                                        profile_image
                                                        1

                                                        28. 유압 엘리베이터에서 로프 또는 체인이 동기화 수단으로 사용될 경우의 기준에 대한 설명으로 틀린 것은?

                                                        1. 체인의 안전율은 8 이상이어야 한다.
                                                        2. 로프의 안전율은 12 이상이어야 한다.
                                                        3. 2개 이상의 독립된 로프 또는 체인이 있어야 한다.
                                                        4. 최대 힘은 전 부하 압력에서 발생하는 힘, 로프 또는 체인의 수를 고려하여 계산되어야 한다.
                                                        (정답률: 56%)
                                                          profile_image
                                                          1

                                                          29. 지진대책에 따른 엘리베이터의 구조에 대한 설명으로 틀린 것은?

                                                          1. 지진이나 기타 진동에 의해 주로프가 도르래에서 이탈하지 않아야 한다.
                                                          2. 엘리베이터의 균형추가 지진이나 기타 진동에 의하여 가이드 레일로부터 이탈하지 않아야 한다.
                                                          3. 승강로내에는 지진 시에 로프, 전선 등의 기능에 악영향이 발생하지 않도록 모든 돌출물을 설치하여서는 안 된다.
                                                          4. 엘리베이터의 전동기, 제어반 및 권상기는 카마다 설치하고, 또한 지진이나 기타 진동에 의해 전도 또는 이동하지 않아야 한다.
                                                          (정답률: 68%)
                                                            profile_image
                                                            1

                                                            30. 사이리스터의 점호각을 바꿈으로써 승강기 속도를 제어하는 시스템은?(문제 오류로 가답안 발표시 3번으로 발표되었지만 확정답안 발표시 1, 3번이 정답처리 되었습니다. 여기서는 가답안인 3번을 누르시면 정답 처리 됩니다.)

                                                            1. 교류 귀환 제어방식
                                                            2. 워드 레오나드 방식
                                                            3. 정지 레오나드 방식
                                                            4. 교류 2단 속도 제어방식
                                                            (정답률: 68%)
                                                              profile_image
                                                              1

                                                              31. 엘리베어터의 일주시간을 계산할 때 고려사항이 아닌 것은?

                                                              1. 주행시간
                                                              2. 도어개폐시간
                                                              3. 승객출입시간
                                                              4. 기준층 복귀시간
                                                              (정답률: 65%)
                                                                profile_image
                                                                1

                                                                32. 다음 그림과 같은 도르래에 매달려 있는 하중 W를 올리는 힘 P로 나타낸 것은?

                                                                1. W = 2P
                                                                2. W = 3P
                                                                3. W = 4P
                                                                4. W = 8P
                                                                (정답률: 60%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 중 추락방지안전장치(비상정지장치)의 성능 시험과 관계가 가장 적은 사항은?

                                                                  1. 적용중량
                                                                  2. 작동속도
                                                                  3. 평균감속도
                                                                  4. 주행안내(가이드) 레일의 규격
                                                                  (정답률: 67%)
                                                                    profile_image
                                                                    1

                                                                    34. 기어감속비 49:2, 도르래 지름 540mm, 전동기입력 주파수 60Hz, 극수 4, 전동기의 회전 수 슬립이 4% 일 때 엘리베이터의 정격속도는 약 몇 m/min 인가?

                                                                    1. 90
                                                                    2. 1⑤
                                                                    3. 120
                                                                    4. 150
                                                                    (정답률: 48%)
                                                                      profile_image
                                                                      1

                                                                      35. 엘리베이터 승강로 점검문의 크기 기준은?

                                                                      1. 높이 0.6m 이하, 폭 0.6m 이하
                                                                      2. 높이 0.6m 이하, 폭 0.5m 이하
                                                                      3. 높이 0.5m 이하, 폭 0.6m 이하
                                                                      4. 높이 0.5m 이하, 폭 0.5m 이하
                                                                      (정답률: 47%)
                                                                        profile_image
                                                                        1

                                                                        36. 추락방지안전장치(비상정지장치)가 없는 균형추 또는 평형추의 T형 주행안내 레일에 대해 계산된 최대 허용 휨은?

                                                                        1. 한방향으로 3mm
                                                                        2. 양방향으로 5mm
                                                                        3. 한방향으로 10mm
                                                                        4. 양방향으로 10mm
                                                                        (정답률: 61%)
                                                                          profile_image
                                                                          1

                                                                          37. 교통수요 산출을 위해 이용자 인원을 산정할 때 하향방향승객을 고려하지 않는 경우는?

                                                                          1. 병원
                                                                          2. 아파트
                                                                          3. 사무실
                                                                          4. 백화점
                                                                          (정답률: 64%)
                                                                            profile_image
                                                                            1

                                                                            38. 정격속도 60m/min, 정격하중 1150kgf, 오버밸런스율 45%, 전체효율이 0.6인 승강기용 전동기의 용량은 약 몇 kW 인가?

                                                                            1. 5.5
                                                                            2. 7.5
                                                                            3. 10.3
                                                                            4. 13.3
                                                                            (정답률: 53%)
                                                                              profile_image
                                                                              1

                                                                              39. 수직 개폐식 문의 현수에 대한 기준으로 틀린 것은?

                                                                              1. 현수 로프·체인 및 벨트의 안전율은 8 이상으로 설계되어야 한다.
                                                                              2. 현수 로프 풀리의 피치 직경은 로프 직경의 35배 이상이어야 한다.
                                                                              3. 수직 개폐식 승강장문 및 카문의 문짝은 2개의 독립된 현수 부품에 의해 고정되어야 한다.
                                                                              4. 현수 로프/체인은 풀리 홈 또는 스프로킷에서 이탈되지 않도록 보호되어야 한다.
                                                                              (정답률: 58%)
                                                                                profile_image
                                                                                1

                                                                                40. 엘리베이터 브레이크의 능력에 대한 설명으로 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                1. 제동력을 너무 작게 하면 제동 시 회전부분에 큰 응력을 발생시킨다.
                                                                                2. 브레이크는 카나 균형추 등 엘리베이터의 전 장치의 관성을 제지할 필요가 없다.
                                                                                3. 정지 후 부하에 의한 언밸런스로 역구동되어 움직이는 일이 없도록 유지되어야 한다.
                                                                                4. 화물용 엘리베이터는 정격의 120% 부하로 전속 하강 중 위험 없이 감속·정지할 수 있어야 한다.
                                                                                (정답률: 35%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 일반기계공학

                                                                                  41. 측정하고자 하는 축을 V블록 위에 올려놓은 뒤 다이얼 게이지를 설치하고 회전하였더니 눈금 값이 1mm라면 이 축의 진원도(mm)는?

                                                                                  1. 2
                                                                                  2. 1
                                                                                  3. 0.5
                                                                                  4. 0.25
                                                                                  (정답률: 50%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 주축의 회전운동을 직선 왕복운동으로 바꾸는데 사용하는 밀링 머신의 부속장치는?

                                                                                    1. 분할대
                                                                                    2. 슬로팅 장치
                                                                                    3. 래크 절삭 장치
                                                                                    4. 로터리 밀링 헤드 장치
                                                                                    (정답률: 49%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 지름 2.5cm 의 연강봉 양단을 강성벽에 고정한 후 30℃에서 0℃까지 냉각되었을 경우 연강봉에 생기는 압축응력(kPa)은? (단, 연강의 선팽창계수는 0.000012, 세로탄성계수는 210 MPa 이다.)

                                                                                      1. 37.1
                                                                                      2. 75.6
                                                                                      3. 371
                                                                                      4. 756
                                                                                      (정답률: 42%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 정밀주조법 중 셀 몰드법의 특징이 아닌 것은?

                                                                                        1. 치수 정밀도가 높다.
                                                                                        2. 합성수지의 가격이 저가이다.
                                                                                        3. 제작이 용이하며 대량생산에 적합하다.
                                                                                        4. 모래가 적게 들고 주물의 뒤처리가 간단하다.
                                                                                        (정답률: 48%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. KS규격에 의한 구름 베어링의 호칭번호 6200ZZ에서 “ZZ”의 의미로 옳은 것은?

                                                                                          1. 한쪽 실붙이
                                                                                          2. 링 홈붙이
                                                                                          3. 양쪽 실드붙이
                                                                                          4. 멈춤 링붙이
                                                                                          (정답률: 65%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 일반적인 구리의 특성으로 틀린 것은?

                                                                                            1. 전기 및 열의 전도성이 우수하다.
                                                                                            2. 아름다운 광택과 귀금속적 성질이 우수하다.
                                                                                            3. Zn, Sn, Ni, Ag 등과 쉽게 합금을 만들 수 있다.
                                                                                            4. 기계적 강도가 높아 공작기계의 주축으로 사용된다.
                                                                                            (정답률: 62%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 유량이나 입구 측의 유압과는 관계없이 미리 설정한 2차측 압력을 일정하게 유지하는 것은?

                                                                                              1. 체크 밸브
                                                                                              2. 리듀싱 밸브
                                                                                              3. 시퀀스 밸브
                                                                                              4. 릴리프 밸브
                                                                                              (정답률: 43%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 일반적인 유량측정 기기에 해당하는 것은?

                                                                                                1. 피토 정압관
                                                                                                2. 피토관
                                                                                                3. 시차 액주계
                                                                                                4. 벤투리미터
                                                                                                (정답률: 56%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 송출량이 많고 저양정인 경우 적합하며 회전차의 날개가 선박의 스크루 프로펠러와 유사한 형상의 펌프는?

                                                                                                  1. 터빈 펌프
                                                                                                  2. 기어 펌프
                                                                                                  3. 축류 펌프
                                                                                                  4. 왕복 펌프
                                                                                                  (정답률: 48%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 그림과 같은 블록 브레이크에서 드럼 축의 레버를 누르는 힘(F)을 우회전할 때는 F1, 좌회전할 때는 F2라고 하면 F1/F2의 값은? (단, 중작용선이며 모두 동일한 제동력을 발생시키는 것으로 가정한다.)

                                                                                                    1. 0.25
                                                                                                    2. 0.5
                                                                                                    3. 1
                                                                                                    4. 4
                                                                                                    (정답률: 41%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 그림과 같은 외팔보의 끝단에 집중하중 P가 작용할 때 최소 처짐이 발생하는 단면은? (단, 보의 길이와 재질은 같다.)

                                                                                                      (정답률: 55%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 비틀림 모멘트를 받아 전단응력이 발생되는 원형 단면 축에 대한 설명으로 틀린 것은?

                                                                                                        1. 전단응력은 지름의 세제곱에 반비례한다..
                                                                                                        2. 전단응력은 비틀림 모멘트와 반비례한다.
                                                                                                        3. 전단응력은 구할 때 극단면계수도 이용한다.
                                                                                                        4. 중실 원형축의 지름을 2배로 증가시키면 비틀림 모멘트는 8배가 된다.
                                                                                                        (정답률: 46%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 용접 이음의 장점이 아닌 것은?

                                                                                                          1. 자재가 절약된다.
                                                                                                          2. 공정수가 증가된다.
                                                                                                          3. 이음효율이 향상된다.
                                                                                                          4. 기밀 유지성능이 좋다.
                                                                                                          (정답률: 61%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 프레스 가공이나 주조 가공 등으로 생산된 제품의 불필요한 테두리나 핀 등을 잘라내거나 따내어 제품을 깨끗이 정형하는 작업은?

                                                                                                            1. 펀칭
                                                                                                            2. 블랭킹
                                                                                                            3. 세이빙
                                                                                                            4. 트리밍
                                                                                                            (정답률: 55%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 지름 20mm, 인장강도 42MPa 의 둥근 봉이 지탱할 수 있는 허용범위 내 최대하중(N)은 약 얼마인가? (단, 안전율은 7 이다.)

                                                                                                              1. 1884
                                                                                                              2. 2235
                                                                                                              3. 3524
                                                                                                              4. 4845
                                                                                                              (정답률: 32%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 주로 나무나 가죽, 베크라이트 등 비금속이나 연한 금속의 거친 가공에 가장 적합한 줄(file)은?

                                                                                                                1. 귀목(rasp cut)
                                                                                                                2. 단목(single cut)
                                                                                                                3. 복목(double cut)
                                                                                                                4. 파목(curved cut)
                                                                                                                (정답률: 54%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 키(key)의 설계에서 강도상 주로 고려해야 하는 것은?

                                                                                                                  1. 키의 굽힘응력과 전단응력
                                                                                                                  2. 키의 전단응력과 인장응력
                                                                                                                  3. 키의 인장응력과 압축응력
                                                                                                                  4. 키의 전단응력과 압축응력
                                                                                                                  (정답률: 45%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 평벨트 전동장치와 비교한 V-벨트 전동장치의 특징으로 옳은 것은?

                                                                                                                    1. 두 축의 회전방향이 다른 경우에 적합하다.
                                                                                                                    2. 평벨트 전동에 비해 전동 효율이 나쁘다.
                                                                                                                    3. 축간거리가 짧고 큰 속도비에 적합하다.
                                                                                                                    4. 5m/s 이하의 저속으로만 운전이 가능하다.
                                                                                                                    (정답률: 52%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 구상 흑연 주철에 관한 설명으로 틀린 것은?

                                                                                                                      1. 단조가 가능한 주철이다.
                                                                                                                      2. 차량용 부품이나 내마모용으로 사용한다.
                                                                                                                      3. 노듈러 또는 덕타일 주철이라고도 한다.
                                                                                                                      4. 인장강도가 50~70 kgf/mm2 정도인 것도 있다.
                                                                                                                      (정답률: 46%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 동력 전달용 나사가 아닌 것은?

                                                                                                                        1. 관용 나사
                                                                                                                        2. 사각 나사
                                                                                                                        3. 둥근 나사
                                                                                                                        4. 톱니 나사
                                                                                                                        (정답률: 57%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전기제어공학

                                                                                                                          61. 코일에 단상 200V의 전압을 가하면 10A의 전류가 흐르고 1.6kW의 전력을 소비된다. 이 코일과 병렬로 콘덴서를 접속하여 회로의 합성역률을 100%로 하기 위한 용량 리액턴스(Ω)는 약 얼마인가?

                                                                                                                          1. 11.1
                                                                                                                          2. 22.2
                                                                                                                          3. 33.3
                                                                                                                          4. 44.4
                                                                                                                          (정답률: 33%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 영구자석의 재료로 요구되는 사항은?

                                                                                                                            1. 잔류자기 및 보자력이 큰 것
                                                                                                                            2. 잔류자기가 크고 보자력이 작은 것
                                                                                                                            3. 잔류자기는 작고 보자력이 큰 것
                                                                                                                            4. 잔류자기 및 보자력이 작은 것
                                                                                                                            (정답률: 51%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 시퀀스 제어에 관한 설명으로 틀린 것은?

                                                                                                                              1. 조합논리회로가 사용된다.
                                                                                                                              2. 시간지연요소가 사용된다.
                                                                                                                              3. 제어용 계전기가 사용된다.
                                                                                                                              4. 폐회로 제어계로 사용된다.
                                                                                                                              (정답률: 50%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 피드백 제어에 관한 설명으로 틀린 것은?

                                                                                                                                1. 정확성이 증가한다.
                                                                                                                                2. 대역폭이 증가한다.
                                                                                                                                3. 입력과 출력의 비를 나타내는 전체이득이 증가한다.
                                                                                                                                4. 개루프 제어에 비해 구조가 비교적 복잡하고 설치비가 많이 든다.
                                                                                                                                (정답률: 48%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 중 전류계에 대한 설명으로 틀린 것은?

                                                                                                                                  1. 전류계의 내부저항이 전압계의 내부저항보다 작다.
                                                                                                                                  2. 전류계를 회로에 병렬접속하면 계기가 손상될 수 있다.
                                                                                                                                  3. 직류용 계기에는 (+), (-)의 단자가 구별되어 있다.
                                                                                                                                  4. 전류계의 측정 범위를 확장하기 위해 직렬로 접속한 저항을 분류기라고 한다.
                                                                                                                                  (정답률: 42%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 100V에서 500W를 소비하는 저항이 있다. 이 저항에 100V의 전원을 200V로 바꾸어 접속하면 소비되는 전력(W)은?

                                                                                                                                    1. 250
                                                                                                                                    2. 500
                                                                                                                                    3. 1000
                                                                                                                                    4. 2000
                                                                                                                                    (정답률: 42%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 전압을 V, 전류를 I, 저항을 R, 그리고 도체의 비저항을 ρ라 할 때 옴의 법칙을 나타낸 식은?

                                                                                                                                      3. V = IR
                                                                                                                                      4. V = IRρ
                                                                                                                                      (정답률: 63%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 절연의 종류를 최고 허용온도가 낮을 것부터 높은 순서로 나열한 것은?

                                                                                                                                        1. A종 ＜ Y종 ＜ E종 ＜ B종
                                                                                                                                        2. Y종 ＜ A종 ＜ E종 ＜ B종
                                                                                                                                        3. E종 ＜ Y종 ＜ B종 ＜ A종
                                                                                                                                        4. B종 ＜ A종 ＜ E종 ＜ Y종
                                                                                                                                        (정답률: 56%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 어떤 코일에 흐르는 전류가 0.01초 사이에 20A에서 10A로 변할 때 20V의 기전력이 발생한다고 하면 자기 인덕턴스(mH)는?

                                                                                                                                          1. 10
                                                                                                                                          2. 20
                                                                                                                                          3. 30
                                                                                                                                          4. 50
                                                                                                                                          (정답률: 39%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 아래 접점회로의 논리식으로 옳은 것은?

                                                                                                                                            1. X · Y · Z
                                                                                                                                            2. (X + Y) · Z
                                                                                                                                            3. (X · Z) + Y
                                                                                                                                            4. X + Y + Z
                                                                                                                                            (정답률: 61%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 평형 3상 전원에서 각 상간 전압의 위상차(rad)는?

                                                                                                                                              1. π/2
                                                                                                                                              2. π/3
                                                                                                                                              3. π/6
                                                                                                                                              4. 2π/3
                                                                                                                                              (정답률: 53%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 두 대 이상의 변압기를 병렬 운전하고자 할 때 이상적인 조건으로 틀린 것은?

                                                                                                                                                1. 각 변압기의 극성이 같을 것
                                                                                                                                                2. 각 변압기의 손실비가 같을 것
                                                                                                                                                3. 정격용량에 비례해서 전류를 분담할 것
                                                                                                                                                4. 변압기 상호간 순환전류가 흐르지 않을 것
                                                                                                                                                (정답률: 39%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

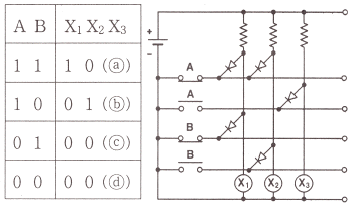

                                                                                                                                                  73. 다음 회로도를 보고 진리표를 채우고자 한다. 빈칸에 알맞은 값은?

                                                                                                                                                  1. ⓐ 1, ⓑ 1, ⓒ 0, ⓓ 0
                                                                                                                                                  2. ⓐ 0, ⓑ 0, ⓒ 1, ⓓ 1
                                                                                                                                                  3. ⓐ 0, ⓑ 1, ⓒ 0, ⓓ 1
                                                                                                                                                  4. ⓐ 1, ⓑ 0, ⓒ 1, ⓓ 0
                                                                                                                                                  (정답률: 42%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 다음 회로에서 E=100V, R=4Ω, XL=5Ω, XC=2Ω 일 때 이 회로에 흐르는 전류(A)는?

                                                                                                                                                    1. 10
                                                                                                                                                    2. 15
                                                                                                                                                    3. 20
                                                                                                                                                    4. 25
                                                                                                                                                    (정답률: 38%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 블록선도의 전달함수 C(s)/R(s)는?

                                                                                                                                                      (정답률: 50%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음의 신호흐름선도에서 전달함수 C(s)/R(s)는?

                                                                                                                                                        (정답률: 45%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 전동기를 전원에 접속한 상태에서 중력부하를 하강시킬 때 속도가 빨라지는 경우 전동기의 유기기전력이 전원전압보다 높아져서 발전기로 동작하고 발생전력을 전원으로 되돌려 줌과 동시에 속도를 감속하는 제동법은?

                                                                                                                                                          1. 회생제동
                                                                                                                                                          2. 역전제동
                                                                                                                                                          3. 발전제동
                                                                                                                                                          4. 유도제동
                                                                                                                                                          (정답률: 56%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 전기기기 및 전로의 누전여부를 알아보기 위해 사용되는 계측기는?

                                                                                                                                                            1. 메거
                                                                                                                                                            2. 전압계
                                                                                                                                                            3. 전류계
                                                                                                                                                            4. 검전기
                                                                                                                                                            (정답률: 53%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 입력에 대한 출력의 오차가 발생하는 제어시스템에서 오차가 변화하는 속도에 비례하여 조작량을 가변하는 제어방식은?

                                                                                                                                                              1. 미분 제어
                                                                                                                                                              2. 정치 제어
                                                                                                                                                              3. on-off 제어
                                                                                                                                                              4. 시퀀스 제어
                                                                                                                                                              (정답률: 54%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 기계적 제어의 요소로서 변위를 공기압으로 변환하는 요소는?

                                                                                                                                                                1. 벨로즈
                                                                                                                                                                2. 트랜지스터
                                                                                                                                                                3. 다이아프램
                                                                                                                                                                4. 노즐 플래퍼
                                                                                                                                                                (정답률: 48%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
