2. 그림은 수평면에서 수평면과 45°의 각을 이루며 속력 v₀으로 던져진 물체 A가 최고점에 도달하는 순간, A의 연직 아래 수평면에서 물체 B를 비스듬하게 속력 v 로 던진 모습을 나타낸 것이다. A와 B는 동시에 수평면 위의 p점에 도달한다.

v 는? (단, 물체의 크기는 무시한다.) [3점]

4. 그림은 연직으로 세워진 나무 도막에 고정된 두 금속판 사이에서 질량이 m이고 전하량이 q 인 입자가 높이차가 h 인 a점과 b점 사이에서 등속 직선 운동하는 것을 나타낸 것이다. 표는 a와 b에서의 전위를 나타낸 것이다.

h는? (단, 중력 가속도는 g이고, 공기 저항과 지구 자기장은 무시한다.) [3점]

6. 그림은 마찰이 없고 수평인 xy 평면에서 등속도 운동하던 물체 A가 정지해 있던 물체 B와 충돌 후, A와 B가 등속도 운동하는 것을, 표는 충돌 전과 후, A의 운동량을 x, y 성분으로 나타낸 것이다.

충돌 후 A, B의 운동량의 크기를 각각 P_A, P_B 라 할 때, P_A/P_B는? [3점]

8. 그림 (가)는 전압의 최댓값이 일정한 교류 전원에 가변 저항, 코일, 축전기를 연결한 회로를, (나)는 저항값이 일정한 상태에서 교류 전원의 진동수에 따른 전류계에 흐르는 전류의 최댓값을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

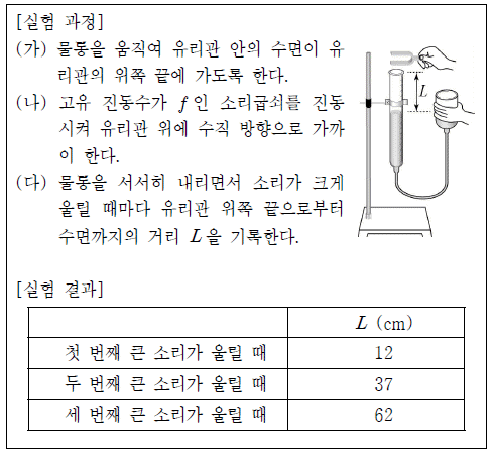

10. 다음은 공기 기둥 공명 장치를 이용하여 소리굽쇠의 고유 진동수를 측정하는 실험 과정과 결과의 일부이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기 중에서 소리의 속력은 340 m/s이다.) [3점]

12. 그림과 같이 전기 용량이 각각 C, 2C인 축전기 A, B와 전압이 V₀으로 일정한 전원을 연결한 후 스위치 S를 a에 연결하여 A를 완전히 충전시켰다. 이 때, A에 충전된 전하량과 저장된 전기 에너지는 각각 Q₀, U₀이다.

S를 b에 연결한 후 B가 완전히 충전되었을때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

14. 그림 (가)는 전압이 V로 일정한 전원, 스위치, 평행판 축전기가 연결된 회로에서 축전기를 완전히 충전한 모습을, (나)는 (가)의 스위치를 연 후 축전기에 유전체를 넣었을 때의 모습을, (다)는 (나)에서 스위치를 닫아 축전기를 완전히 충전시킨 모습을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

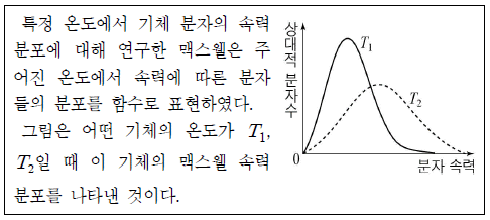

16. 그림은 1몰의 단원자 분자 이상 기체의 상태가 A →B →C 를 따라 변할 때, 압력과 부피의 관계를 나타낸 것이다. A →B 과정에서 기체가 흡수한 열량은 Q₀이다.

B→C과정에서 기체가 흡수한 열량은?

18. 그림은 레이저 발생 과정에서 에너지가 E₂인 상태에서 E₁인 상태로 전자가 전이하면서 빛 a를 방출하고 a가 다시 빛 b를 유도 방출하는 모습을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

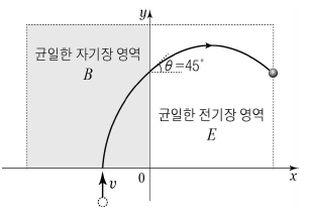

20. 그림과 같이 xy평면에 수직인 균일한 자기장과 y축과 나란한 균일한 전기장이 각각 형성된 공간에서 자기장 영역에 +y방향으로 속력 v로 입사한 입자가 원운동 한 후 전기장 영역에 x축과 45°를 이루며 입사하여 포물선 운동을 하였다. 자기장과 전기장의 세기는 각각 B, E이다.

자기장 영역에서 입자가 y축 방향으로 이동한 거리를 s₁, 전기장 영역에서 입자의 속력이 최소가 될 때까지 x 축 방향으로 이동한 거리를 s₂라 할 때, s₁/s₂은? (단, 전자기력 이외의 힘과 전자기파의 발생은 무시한다.) [3점]
