생산자동화산업기사 (2005-03-06 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 길이 측정기가 아닌 것은?

  1. 하이트게이지
  2. 마이크로미터
  3. 버니어캘리퍼스
  4. 컴비네이션 스퀘어
(정답률: 43%)
    profile_image
    1

    2. 연삭숫돌에 다음과 같은 기호가 표기되어 있다. 연삭숫돌 입자의 재질은?

    1. 백색알루미나
    2. 녹색탄화규소
    3. 흑자색탄화규소
    4. 다이어몬드
    (정답률: 63%)
      profile_image
      1

      3. 지름 50㎜인 연강 둥근 봉을 20m/min의 절삭 속도로 선삭할 때, 스핀들의 회전수는?

      1. 100.1 rpm
      2. 127.3 rpm
      3. 440.2 rpm
      4. 500.5 rpm
      (정답률: 70%)
        profile_image
        1

        4. ø20H7g6로 끼워 맞추었다면 끼워맞춤의 종류는?

        1. 헐거운 끼워맞춤 이다.
        2. 중간 끼워맞춤 이다.
        3. 억지 끼워맞춤 이다.
        4. 억지 중간 끼워맞춤 이다.
        (정답률: 43%)
          profile_image
          1

          5. 가공경화(work hardening)현상이란?

          1. 소성변형에 대하여 경도가 감소하는 현상이다.
          2. 소성변형에 대하여 저항이 증가하는 현상이다.
          3. 입자들 사이에 슬립이 생기는 현상이다.
          4. 결정격자가 변화하는 현상이다.
          (정답률: 48%)
            profile_image
            1

            6. 산소병을 취급할 때 주의사항으로 틀린 것은?

            1. 밸브 등에 기름을 주유하여 사용한다.
            2. 충격을 주지 않는다.
            3. 밸브의 개폐는 천천히 한다.
            4. 직사광선에 노출시키지 않는다.
            (정답률: 77%)
              profile_image
              1

              7. 단조용 드롭 해머(drop hammer)의 종류가 아닌 것은?

              1. 링(ring) 드롭 해머
              2. 로우프(rope) 드롭 해머
              3. 판(板) 드롭 해머
              4. 벨트(belt) 드롭 해머
              (정답률: 50%)
                profile_image
                1

                8. 강철을 NaCN과 KCN을 주성분으로 하여 표면경화하는 방법은?

                1. 질화법
                2. 피막법
                3. 청화법
                4. 화염경화법
                (정답률: 40%)
                  profile_image
                  1

                  9. 소성가공에서 열간가공과 냉간가공을 구분하는 온도는?

                  1. 금속이 녹는 온도
                  2. 변태점 온도
                  3. 발광 온도
                  4. 재결정 온도
                  (정답률: 56%)
                    profile_image
                    1

                    10. 가공물을 양극으로 하고 불용해성인 납, 구리를 음극으로 하여 전해액 속에 넣으면 가공물의 표면이 전기에 의한 화학작용으로, 매끈한 면을 얻을 수 있는 방법은?

                    1. 전기화학가공
                    2. 전해연마
                    3. 방전가공
                    4. 화학연마
                    (정답률: 60%)
                      profile_image
                      1

                      11. 도가니로의 규격 표시법은 무엇인가?

                      1. 1회에 용해할 수 있는 구리의 중량으로 표시
                      2. 1시간에 용해할 수 있는 최대량으로 표시
                      3. 1일에 용해할 수 있는 최대량으로 표시
                      4. 1KW로 용해할 수 있는 알루미늄의 중량으로 표시
                      (정답률: 42%)
                        profile_image
                        1

                        12. 가스용접시 역화(back fire)의 원인 중 틀린 것은?

                        1. 혼합가스의 연소속도가 분출속도보다 낮을 때
                        2. 팁의 구멍이 불결할 때
                        3. 팁의 구멍이 확대 변형되었을 때
                        4. 작업 중 불꽃이 역행할 때
                        (정답률: 35%)
                          profile_image
                          1

                          13. 드릴링의 조건으로 절삭속도 30m/min, 드릴지름 20mm, 이송 0.1mm/rev, 드릴끝 원추의 높이 5.8mm이라 하고 깊이 90mm의 구멍을 절삭하는 데 소요되는 시간은?

                          1. 1.5 min
                          2. 2.0 min
                          3. 3.0 min
                          4. 3.5 min
                          (정답률: 57%)
                            profile_image
                            1

                            14. 버니어 캘리퍼스의 버니어 눈금 방법에서 어미자 19㎜를 20등분할 때 최소 읽기의 값은?

                            1. 0.02 ㎜
                            2. 0.03 ㎜
                            3. 0.04 ㎜
                            4. 0.⑤ ㎜
                            (정답률: 43%)
                              profile_image
                              1

                              15. 파텐팅(patenting) 열처리를 옳게 나타낸 것은?

                              1. 냉간 가공전에 시행하는 항온 변태 처리이다.
                              2. 냉간 가공후에 시행하는 계단 담금질이다.
                              3. 펄라이트 조직을 안정화 시키는 처리이다.
                              4. 미세한 오스테나이트 조직을 주는 처리이다.
                              (정답률: 34%)
                                profile_image
                                1

                                16. 목형 제작에서 주물자(shrinkage scale)를 사용하는 이유는?

                                1. 주형을 만들 때 흙이 줄기 때문에
                                2. 쇳물이 굳을 때 줄기 때문에
                                3. 주형을 뽑을 때 움직이기 때문에
                                4. 나무가 줄기 때문에
                                (정답률: 34%)
                                  profile_image
                                  1

                                  17. 프레스 작업에서 스프링 백(spring back)의 설명으로서 틀린 것은?

                                  1. 탄성 한도 및 강도가 클수록 스프링 백의 양은 커진다.
                                  2. 다이의 어깨나비가 작을수록 스프링 백의 양이 커진다.
                                  3. 동일 두께의 판에서 굽힘 각도가 예리할수록 스프링 백의 양은 커진다.
                                  4. 동일 재료인 경우, 굽힘 반경이 작을 수록 스프링 백의 양은 커진다.
                                  (정답률: 31%)
                                    profile_image
                                    1

                                    18. 형단조(型鍛造)에서 플래쉬(flash)의 주된 역할로 맞는 것은?

                                    1. 단형을 보호한다.
                                    2. 단형 내부의 재료를 부족하게 한다.
                                    3. 단형에서 남은 재료가 밀려 나가게 한다.
                                    4. 단형 내부의 압력을 낮춘다.
                                    (정답률: 31%)
                                      profile_image
                                      1

                                      19. 진직도의 측정에 사용되는 측정기가 아닌 것은?

                                      1. 직선자(straight edge)
                                      2. 수준기(level)
                                      3. 스냅 게이지(snap gauge)
                                      4. 오토콜리메이터(auto collimator)
                                      (정답률: 15%)
                                        profile_image
                                        1

                                        20. 절삭공구재료로 사용하는 스텔라이트의 주성분은?

                                        1. W - C - Co - Cr - Fe
                                        2. W - C - Cu - Fe
                                        3. Co - Mo - C - Fe
                                        4. Co - C - W - Cu - Fe
                                        (정답률: 24%)
                                          profile_image
                                          1

                                          2과목: 기계제도 및 기초공학

                                          21. 체결용 나사가 자립상태(自立狀態)를 유지하고 있을 경우 나사의 효율은 몇 % 이하인가?

                                          1. 50
                                          2. 60
                                          3. 70
                                          4. 80
                                          (정답률: 37%)
                                            profile_image
                                            1

                                            22. 모듈(module) 2, 피치원지름 60 mm인 표준 스퍼어 기어의 잇수는?

                                            1. 30
                                            2. 40
                                            3. 50
                                            4. 60
                                            (정답률: 69%)
                                              profile_image
                                              1

                                              23. V 벨트의 각도는 몇 도가 기준인가?

                                              1. 40°
                                              2. 43°
                                              3. 44°
                                              4. 46°
                                              (정답률: 67%)
                                                profile_image
                                                1

                                                24. 미끄럼 베어링의 볼 베어링에 대한 비교 중 틀린 것은?

                                                1. 내충격성이 크다.
                                                2. 소음이 크다.
                                                3. 고온에 약하다.
                                                4. 교환성이 나쁘다.
                                                (정답률: 30%)
                                                  profile_image
                                                  1

                                                  25. 하중 3ton이 걸리는 압축코일 스프링의 변형량이 10㎜일 때 스프링 상수는 몇 ㎏f/㎜인가?

                                                  1. 300
                                                  2. 1/300
                                                  3. 100
                                                  4. 1/100
                                                  (정답률: 45%)
                                                    profile_image
                                                    1

                                                    26. 지름 20mm, 피치 2mm인 2줄 나사를 10회전 시켰더니 완전하게 체결되었다. 이 나사의 리드(lead)는 몇 mm인가?

                                                    1. 20
                                                    2. 40
                                                    3. 4
                                                    4. 2
                                                    (정답률: 12%)
                                                      profile_image
                                                      1

                                                      27. 레이디얼 저널베어링에 작용하는 압력 P를 구하는 식은? (단, W : 베어링하중, d : 저널의 지름, ℓ : 저널의 길이이다.)

                                                      1. P = (dℓ)/W
                                                      2. P = W/(dℓ)
                                                      3. P = d/(Wℓ)
                                                      4. P = W/(d2ℓ)
                                                      (정답률: 53%)
                                                        profile_image
                                                        1

                                                        28. 핀 전체가 두 갈래로 되어있어 너트의 풀림 방지나 핀이 빠져 나오지 않게 하는데 사용되는 핀은?

                                                        1. 테이퍼핀
                                                        2. 너클핀
                                                        3. 분할핀
                                                        4. 평행핀
                                                        (정답률: 57%)
                                                          profile_image
                                                          1

                                                          29. 긴장측 장력 Tt가 이완측 장력 Ts의 2배인 경우 긴장측 장력을 160㎏f라 할 때 유효 장력은 몇 ㎏f인가? (단, 원심력의 영향은 무시한다.)

                                                          1. 80
                                                          2. 90
                                                          3. 160
                                                          4. 320
                                                          (정답률: 23%)
                                                            profile_image
                                                            1

                                                            30. 성크키이의 폭, 높이, 길이가 각각 12(mm), 8(mm), 140(mm)일 때 키이의 접선력(kgf)은 얼마인가? (단, 허용전단응력 800kgf/cm2 이다.)

                                                            1. 1344
                                                            2. 1544
                                                            3. 13440
                                                            4. 15440
                                                            (정답률: 40%)
                                                              profile_image
                                                              1

                                                              31. 물체의 형상 표현방법에서 3차원적인 물체의 모델링 방법에 속하지 않는 것은?

                                                              1. Wireframe modeling
                                                              2. Surface modeling
                                                              3. Solid modeling
                                                              4. Cubic modeling
                                                              (정답률: 27%)
                                                                profile_image
                                                                1

                                                                32. 다음은 정보용량의 단위이다. 가장 큰 것은?

                                                                1. B
                                                                2. GB
                                                                3. KB
                                                                4. MB
                                                                (정답률: 70%)
                                                                  profile_image
                                                                  1

                                                                  33. CNC 공작기계에서 주로 프로그램을 점검할 때 사용하며 축의 실제 이동없이 CRT 상태에서만 위치 이동을 표시하는 기능을 가진 것은?

                                                                  1. Optional block skip
                                                                  2. Machine lock
                                                                  3. Single block
                                                                  4. Dry run
                                                                  (정답률: 32%)
                                                                    profile_image
                                                                    1

                                                                    34. 가 인 직선을 x방향으로 -1, y방향으로 3 만큼 이동시킨 결과는?

                                                                    (정답률: 50%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 곡선 중 주어진 점들을 모두 통과하는 곡선(curve)은 어느 것인가?

                                                                      1. 베지어 곡선
                                                                      2. 스플라인 곡선
                                                                      3. 투영 곡선
                                                                      4. 실루엣 곡선
                                                                      (정답률: 57%)
                                                                        profile_image
                                                                        1

                                                                        36. 다음 중 CAD의 효과가 아닌 것은?

                                                                        1. 설계의 생산성 향상
                                                                        2. 설계시간의 과다
                                                                        3. 설계작업의 정확성
                                                                        4. 설계작업의 표준화
                                                                        (정답률: 60%)
                                                                          profile_image
                                                                          1

                                                                          37. 200rpm으로 회전하는 스핀들에서 5회전 휴지(dwell)를 프로그램하려면 어떻게 지령하여야 하는가?

                                                                          1. G04 X1.5;
                                                                          2. G04 X0.7;
                                                                          3. G40 X1.5;
                                                                          4. G40 X0.7;
                                                                          (정답률: 58%)
                                                                            profile_image
                                                                            1

                                                                            38. 캐시 기억장치(cache memory)에 대한 설명으로 적당한 것은?

                                                                            1. 연산장치로서 주로 사칙연산에 이용된다.
                                                                            2. 제어장치로서 명령해독에 주로 사용된다.
                                                                            3. 보조 기억장치이다.
                                                                            4. 중앙처리장치와 주기억장치 사이의 속도차이를 극복하기 위해 사용한다.
                                                                            (정답률: 50%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 프로그램의 ( )안에 생략된 모달(modal) 준비 기능은?

                                                                              1. G00
                                                                              2. G01
                                                                              3. G40
                                                                              4. G92
                                                                              (정답률: 34%)
                                                                                profile_image
                                                                                1

                                                                                40. NC공작기계의 절삭 제어방식 중 PTP(point to point) 제어라고도 하며, 드릴링 머신, 스폿용접기, 펀치 프레스 등에 적용되는 작업으로 맞는 것은?

                                                                                1. 직선 절삭제어
                                                                                2. 위치 결정제어
                                                                                3. 윤곽 절삭제어
                                                                                4. 원호 절삭제어
                                                                                (정답률: 70%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 자동제어

                                                                                  41. 대부분의 PLC에서 ADD 명령의 용도는?

                                                                                  1. 10진수로 보정한 후 더한다.
                                                                                  2. 레지스터 내용을 더한다.
                                                                                  3. 파일을 더한다.
                                                                                  4. 직접 곱한다.
                                                                                  (정답률: 59%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 중 피드백 제어계의 특징이 아닌 것은?

                                                                                    1. 구조가 간단하다.
                                                                                    2. 대역폭이 증가한다.
                                                                                    3. 비선형성과 왜형에 대한 효과가 감소한다.
                                                                                    4. 정확성이 증가한다.
                                                                                    (정답률: 40%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. PLC 구성시 출력신호와 관계가 없는 것은?

                                                                                      1. 표시등
                                                                                      2. 부저
                                                                                      3. 구동부
                                                                                      4. 광센서
                                                                                      (정답률: 54%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 센서 중에서 직접 디지털 신호를 출력으로 하는 것은?

                                                                                        1. 엔코더
                                                                                        2. 포텐쇼미터
                                                                                        3. 스트레인게이지
                                                                                        4. 차동트랜스
                                                                                        (정답률: 53%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 단위 피드백 시스템의 전방 경로 함수 G(s)= 10/(s+1)(s+3)(s+5) 일 때 스탭 입력 us(t) =5를 인가하였다면, 정상상태 오차는?

                                                                                          1. 0
                                                                                          2. 3
                                                                                          3. 5
                                                                                          4. ∞
                                                                                          (정답률: 42%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 정보처리 회로에서 서보 기구로 보내는 신호의 형태는?

                                                                                            1. 전류
                                                                                            2. 전압
                                                                                            3. 변위
                                                                                            4. 펄스
                                                                                            (정답률: 58%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음은 제어용기기에 대한 설명들이다. 옳지 않은 것은?

                                                                                              1. 전기 접점에서 보통은 열려 있다가 작동되면 닫히는 접점을 b접점이라 한다.
                                                                                              2. 도체에 흐르는 전류의 크기는 도체의 저항에 반비례한다.
                                                                                              3. 일반 전기 릴레이는 많은 독립회로를 개폐할 수 있어야 한다.
                                                                                              4. 전자 접촉기란 적은 양의 제어동력으로 고부하를 개폐시키는 자장으로 작동되는 스위치이다.
                                                                                              (정답률: 47%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 아래 그림과 같은 블록선도의 전달함수로 올바른 것은?

                                                                                                1. 1/Ts
                                                                                                2. 1/Ts+1
                                                                                                3. Ts+1
                                                                                                4. Ts
                                                                                                (정답률: 56%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 중 자동제어를 적용한 경우의 특징이 아닌 것은?

                                                                                                  1. 원자재비 증가
                                                                                                  2. 제품 품질의 균일화
                                                                                                  3. 연속작업
                                                                                                  4. 신속한 작업
                                                                                                  (정답률: 60%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 마이크로프로세서의 어드레스 단자가 16개이고, 데이터 단자가 8개이면 메모리의 최대 크기로 맞는 것은?

                                                                                                    1. 64kbyte
                                                                                                    2. 128kbyte
                                                                                                    3. 256kbyte
                                                                                                    4. 512kbyte
                                                                                                    (정답률: 39%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음에서 실린더의 피스톤 속도를 증가시키고자 할 때 사용할 수 있는 밸브는?

                                                                                                      1. 이압밸브
                                                                                                      2. 셔틀밸브
                                                                                                      3. 급속배기밸브
                                                                                                      4. 속도조절밸브
                                                                                                      (정답률: 34%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음의 회로는 유압의 미터-인 속도 제어회로이다.장점에 해당하지 않는 것은?

                                                                                                        1. 피스톤 측에만 압력이 걸린다
                                                                                                        2. 낮은 속도에서 일정한 속도를 얻는다
                                                                                                        3. 조절된 유압유가 실린더 측으로 인입되는데 실린더 측의 면적이 실린더 로드측 면적보다 크므로 낮은 속도 조절 면에서 유리하다
                                                                                                        4. 부하가 카운터 밸런스 되어 있어 끄는 힘에 강하다
                                                                                                        (정답률: 27%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 공기압 조정 유닛에서 공급되는 공기압이 6bar이고 실린더의 단면적이 10㎝2라고 하면 작용할 수 있는 하중은 몇 kgf까지인가?

                                                                                                          1. 6kgf
                                                                                                          2. 60kgf
                                                                                                          3. 600kgf
                                                                                                          4. 6000kgf
                                                                                                          (정답률: 31%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 공압시스템의 장점에 해당되는 것은?

                                                                                                            1. 큰힘을 낼 수 있다.
                                                                                                            2. 정밀한 속도 조절이 가능하다.
                                                                                                            3. 제어방법 및 취급이 간단하다.
                                                                                                            4. 배기소음이 작다.
                                                                                                            (정답률: 56%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 회로압이 설정압을 넘으면 막이 유체압에 의하여 파열되어 압유를 탱크로 귀환시킴과 동시에 압력상승을 막아 기기를 보호하는 것은?

                                                                                                              1. 압력스위치
                                                                                                              2. 유체퓨즈
                                                                                                              3. 카운터밸런스밸브
                                                                                                              4. 감압밸브
                                                                                                              (정답률: 45%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 2개 이상의 유압실린더를 동일한 속도로 동작시키고자 할때 실린더 조립상의 오차, 부하 분포의 불균일, 마찰저항의 차이 등으로 차이가 나는 것을 방지하기 위한 방법으로 틀린 것은?

                                                                                                                1. 유량조절밸브를 이용하여 조정한다.
                                                                                                                2. 동일한 모터를 실린더 개수 만큼 설치하여 기계적으로 동일회전수를 갖게 하므로 공급유량을 동일하게 한다.
                                                                                                                3. 각각의 실린더에 체크밸브를 설치하여 조정한다.
                                                                                                                4. 유압실린더를 직렬로 설치하여 공급유량을 동일하게 한다.
                                                                                                                (정답률: 34%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음 기호 중 가열기는?

                                                                                                                  (정답률: 29%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 공기압 장치에 사용되는 압축공기의 장점이 아닌 것은?

                                                                                                                    1. 청결성
                                                                                                                    2. 안전성
                                                                                                                    3. 윤활성
                                                                                                                    4. 저장성
                                                                                                                    (정답률: 50%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 다음 기호의 설명으로 옳은 것은?

                                                                                                                      1. 가변용량형, 2방향유동, 외부드레인, 인력조작
                                                                                                                      2. 가변용량형, 2방향유동, 내부드레인, 인력조작
                                                                                                                      3. 가변용량형, 2방향유동, 외부드레인, 조작기구미지정
                                                                                                                      4. 정용량형, 2방향유동, 외부드레인, 인력조작
                                                                                                                      (정답률: 35%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 관(튜브)의 끝을 원뿔형으로 넓힌 구조를 가진 관 이음쇠는?

                                                                                                                        1. 스위블 이음쇠
                                                                                                                        2. 플레어드 관 이음쇠
                                                                                                                        3. 셀프 실 이음쇠
                                                                                                                        4. 플랜지 관 이음쇠
                                                                                                                        (정답률: 38%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 메카트로닉스

                                                                                                                          61. 다음 그림에서 X의 값은?

                                                                                                                          1. A+B+C
                                                                                                                          2. AB(A+C)
                                                                                                                          3. ABC
                                                                                                                          4. B(A+C)
                                                                                                                          (정답률: 50%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 를 간략화한 것은?

                                                                                                                            1. X
                                                                                                                            3. 1
                                                                                                                            4. Y
                                                                                                                            (정답률: 56%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 미리 정해 놓은 시간적 순서대로 제어의 각 단계를 순차적으로 진행시키는 제어 방법은?

                                                                                                                              1. 되먹임제어
                                                                                                                              2. 자동제어
                                                                                                                              3. 피드백제어
                                                                                                                              4. 시퀀스제어
                                                                                                                              (정답률: 54%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. PLC가 판단할 수 있는 언어로 프로그램을 작성하여 저장하는 것은?

                                                                                                                                1. 프로그래밍(Programming)
                                                                                                                                2. 래더도(Ladder Diagram)
                                                                                                                                3. 수치제어(NC)
                                                                                                                                4. 더미(Dummy)
                                                                                                                                (정답률: 39%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 의 부울대수에서 Y를 간략화 하면 어떻게 표시될 수 있는가?

                                                                                                                                  1. Y=A+B
                                                                                                                                  2. Y=1
                                                                                                                                  3. Y=B
                                                                                                                                  4. Y=A
                                                                                                                                  (정답률: 19%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 다음의 전기 심벌이 나타내고 있는 것은?

                                                                                                                                    1. 열동 계전기
                                                                                                                                    2. 배선용 차단기
                                                                                                                                    3. 휴즈
                                                                                                                                    4. 전자 접촉기
                                                                                                                                    (정답률: 34%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 다음 중 시퀀스(Sequence)제어에서 사용하는 프로그램 방식이 아닌 것은?

                                                                                                                                      1. 논리연산방식
                                                                                                                                      2. 플로우 챠트(Flow chart)방식
                                                                                                                                      3. 브릿지(Bridge)방식
                                                                                                                                      4. 래더(Ladder)방식
                                                                                                                                      (정답률: 32%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 제어계 요소의 전달함수 중 비례요소에 해당하는 것은?

                                                                                                                                        1. K
                                                                                                                                        2. Ks
                                                                                                                                        3. 1/Ks
                                                                                                                                        4. K/1+Ts
                                                                                                                                        (정답률: 17%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 전개 접속도는 동작순서에 따라 알기 쉽게 전개하여 그린 접속도이다. 그리는 방법은 가로그리기와 세로그리기가 있다. 이것을 무엇이라 하는가?

                                                                                                                                          1. 이면배선도
                                                                                                                                          2. 시퀀스 회로도
                                                                                                                                          3. 배선도
                                                                                                                                          4. 실체배선도
                                                                                                                                          (정답률: 59%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 다음 중 PLC의 입·출력 장치가 아닌 것은?

                                                                                                                                            1. 릴레이
                                                                                                                                            2. 레지스터
                                                                                                                                            3. 근접 센서
                                                                                                                                            4. 솔레노이드
                                                                                                                                            (정답률: 43%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 충격 실린더(impact cylinder)의 특징이 아닌 것은?

                                                                                                                                              1. 상당히 큰 충격 에너지를 얻을 수 있다.
                                                                                                                                              2. 충격 실린더의 속도는 7.5-10m/sec까지 얻을 수 있다
                                                                                                                                              3. 큰 위치 에너지를 얻기 위해 설계된 실린더 이다.
                                                                                                                                              4. 일반적으로 복동 실린더의 형태이다.
                                                                                                                                              (정답률: 15%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음 중 센서에 대한 설명으로 잘못된 것은?

                                                                                                                                                1. 물리적인 값을 전기신호로 변환하는 장치이다.
                                                                                                                                                2. 자동화 시스템에서 중요한 역할을 한다.
                                                                                                                                                3. 정보의 전달을 기계적으로 수행하는 장치이다.
                                                                                                                                                4. 사람의 오감과 같은 역할을 하는 제어 시스템 요소이다
                                                                                                                                                (정답률: 71%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 중 계전기에 의한 제어 시스템과 비교하여 PLC의 특징으로 볼 수 없는 것은?

                                                                                                                                                  1. 프로그램의 변경으로 제어 동작의 변경이 가능하다.
                                                                                                                                                  2. 프로그래밍 언어로 래더 다이어그램이 있다.
                                                                                                                                                  3. 입출력 장치의 착탈이 용이하다.
                                                                                                                                                  4. 장치 구성에 시간이 많이 소요된다.
                                                                                                                                                  (정답률: 53%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 60㎐, 4극 유도 전동기의 회전자 속도가 1710rpm일 때 슬립과 회전자유기전압 주파수는?

                                                                                                                                                    1. 5％, 3㎐
                                                                                                                                                    2. 6％, 4㎐
                                                                                                                                                    3. 7％, 5㎐
                                                                                                                                                    4. 8％, 6㎐
                                                                                                                                                    (정답률: 25%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 중 유압펌프의 흡입불량으로 인하여 발생되는 결함이 아닌 것은?

                                                                                                                                                      1. 토출유량의 감소
                                                                                                                                                      2. 실린더 추력의 감소
                                                                                                                                                      3. 작동유의 과열
                                                                                                                                                      4. 펌프의 마모 및 파손
                                                                                                                                                      (정답률: 42%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 모터의 운전시 브러시로부터 스파크가 일어나는 경우가 아닌 것은?

                                                                                                                                                        1. 전기자 회로의 단선
                                                                                                                                                        2. 보극의 극성 불량
                                                                                                                                                        3. 과부하
                                                                                                                                                        4. 계자회로의 단선
                                                                                                                                                        (정답률: 34%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

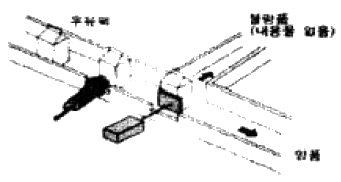

                                                                                                                                                          77. 다음 그림과 같이 불투명한 종이팩 안의 우유의 유·무를 검출해 낼 수 있는 센서는?

                                                                                                                                                          1. 정전용량형 근접 스위치
                                                                                                                                                          2. 고주파 발진형 근접 스위치
                                                                                                                                                          3. 광전 스위치
                                                                                                                                                          4. 리드 스위치
                                                                                                                                                          (정답률: 46%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 반도체 메모리의 특징이 아닌 것은?

                                                                                                                                                            1. 기계적 구동부가 없음
                                                                                                                                                            2. 작은 크기
                                                                                                                                                            3. 빠른 처리 속도
                                                                                                                                                            4. 고자계 자성체
                                                                                                                                                            (정답률: 48%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 직류 전동기의 회전수를 일정하게 유지하기 위해 전압을 변화시킨다. 이 때 회전수는 자동제어계의 구성에서 무엇과 같은가?

                                                                                                                                                              1. 제어대상
                                                                                                                                                              2. 제어량
                                                                                                                                                              3. 조작량
                                                                                                                                                              4. 입력값
                                                                                                                                                              (정답률: 31%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 제어시스템에서 제어를 행하는 과정에 따른 분류 중 설명이 틀린 것은?

                                                                                                                                                                1. 파일럿제어 - 메모리 기능이 없고 이의 해결을 위해 불논리 방정식을 이용한다.
                                                                                                                                                                2. 메모리제어 - 출력에 영향을 줄 반대되는 입력신호가 들어올 때까지 이전에 출력된 신호는 유지된다.
                                                                                                                                                                3. 시퀀스제어계 - 이전단계 완료여부를 센서를 이용하여 확인 후 다음단계의 작업을 수행한다.
                                                                                                                                                                4. 조합제어 - 요구되는 입력 조건에 관계없이 그에 관련된 모든 신호가 출력된다.
                                                                                                                                                                (정답률: 47%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
