생산자동화기능사 (2015-04-04 기출문제)
목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 폭이 좁고 길이가 긴 가공물의 줄 작업 방법은?

  1. 직진법
  2. 사진법
  3. 병진법
  4. 후진법
(정답률: 65%)
    profile_image
    1

    2. 연삭숫돌의 결합도가 가장 높은 것은?

    1. E.F.G
    2. M.N.O
    3. P.Q.R
    4. U.W.Z
    (정답률: 81%)
      profile_image
      1

      3. 기어 세이빙에 대한 설명으로 옳은 것은?

      1. 절삭된 기어를 열처리하는 것
      2. 절삭된 기어를 고정밀도로 다듬는 것
      3. 기어 절삭 공구를 다듬는 것
      4. 특수 기어를 가공하는 것
      (정답률: 80%)
        profile_image
        1

        4. 드릴가공의 종류가 아닌 것은?

        1. 보링
        2. 리밍
        3. 맨드릴
        4. 카운터 싱킹
        (정답률: 66%)
          profile_image
          1

          5. 밀링머신에서 커터의 지름이 200mm이고, 한 날당 이송이 0.3mm, 커터의 날수가 8개, 회전수를 500rpm으로 할 때, 절삭속도는 약 몇m/min인가?

          1. 287.5
          2. 314.2
          3. 345.3
          4. 378.6
          (정답률: 71%)
            profile_image
            1

            6. 공작기계의 기본 운동이 아닌 것은?

            1. 절삭 운동
            2. 공작물 착탈 운동
            3. 위치조정 운동
            4. 이송 운동
            (정답률: 79%)
              profile_image
              1

              7. 수평밀링으로 공작물에 V홈과 각도가 주어진 경사면을 가공할 때 가장 적합한 커터는?

              1. 총형 밀링 커터
              2. 양각 커터
              3. 엔드밀
              4. 평면 커터
              (정답률: 65%)
                profile_image
                1

                8. 브로칭 가공법에 대한 설명 중 옳은 것은?

                1. 소량 주문생산에 적합한 가공법이다.
                2. 하나의 절삭날에 의한 가공법이다.
                3. 인발 또는 압입하여 절삭 작업하는 가공법이다.
                4. 연삭입자에 의한 가공법이다.
                (정답률: 63%)
                  profile_image
                  1

                  9. 일반적으로 기차바퀴처럼 지름이 크고, 길이가 짧은 공작물의 가공에 가장 적합한 선반은?

                  1. 탁상 선반
                  2. 터릿 선반
                  3. 정면 선반
                  4. 모방 선반
                  (정답률: 48%)
                    profile_image
                    1

                    10. 밀링 주축의 회전운동을 직선 왕복운동으로 변환하여 가공물 안지름에 키 홈을 가공할 수 있는 부속장치는?

                    1. 슬로팅 장치
                    2. 인발 장치
                    3. 래크 절삭 장치
                    4. 수직 밀링 장치
                    (정답률: 54%)
                      profile_image
                      1

                      2과목: 기계제도(대략구분)

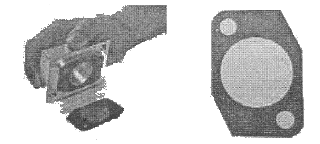

                      11. 다음 그림과 같이 실제 형상을 찍어내는 나타내는 스케치 방법을 무엇이라 하는가?

                      1. 프리 핸드법
                      2. 프린터 법
                      3. 직접 본뜨기법
                      4. 간접 본뜨기법
                      (정답률: 68%)
                        profile_image
                        1

                        12. 맞물리는 한쌍 기어의 도시에서 맞물림부의 이끝원을 그리는 선은?

                        1. 굵은 실선
                        2. 가는 실선
                        3. 2점 쇄선
                        4. 숨은 선
                        (정답률: 58%)
                          profile_image
                          1

                          13. 도면에 사용하는 치수보조기호를 설명한 것으로 틀린 것은?

                          1. R : 반지름
                          2. C : 30℃모떼기
                          3. Sø: 구의 지름
                          4. □ : 정사각형의 한변의 길이
                          (정답률: 82%)
                            profile_image
                            1

                            14. 제작 도면에서 제거가공을 해서는 안 된다고 지시할 때의 표면 결 도시방법은?

                            (정답률: 79%)
                              profile_image
                              1

                              15. 스프링을 제도하는 내용으로 틀린 것은?

                              1. 특별한 단서가 없는 한 왼쪽 감기로 도시
                              2. 원칙적으로 하중이 걸리지 않은 상태로 제도
                              3. 간략도로 표시하고 필요한 사항은 요목표에 기입
                              4. 코일의 중간 부분을 생략할 때는 가는 1점 쇄선으로 도시
                              (정답률: 67%)
                                profile_image
                                1

                                16. 그림에서 기준 치수 ø50 구멍의 최대실체치수(MMS)는 얼마인가?

                                1. ø49.7
                                2. ø49.8
                                3. ø50
                                4. ø50.2
                                (정답률: 64%)
                                  profile_image
                                  1

                                  17. 동일부위에 중복되는 선의 우선순위가 높은 것부터 낮은 것으로 순서대로 나열한 것은?

                                  1. 중심선 → 외형선 → 절단선 → 숨은선
                                  2. 외형선 → 중심선 → 숨은선 → 절단선
                                  3. 외형선 → 숨은선 → 중심선 → 절단선
                                  4. 외형선 → 숨은선 → 절단선 → 중심선
                                  (정답률: 68%)
                                    profile_image
                                    1

                                    18. 다음과 같은 입체도에서 화살표 방향이 정면도 방향일 경우 올바르게 투상된 평면도는?

                                    (정답률: 86%)
                                      profile_image
                                      1

                                      19. 그림과 같은 도면에 지시한 기하공차의 설명으로 가장 옳은 것은?

                                      1. 원통의 축선은 지름 0.02mm의 원통 내에 있어야 한다.
                                      2. 지시한 표면은 0.02mm만큼 떨어진 2개의 평면 사이에 있어야 한다.
                                      3. 임의의 축직각 단면에 있어서의 바깥둘레는 동일 평면 위에서 0.02mm만큼 떨어진 두 개의 동심원 사이에 있어야 한다.
                                      4. 대상으로 하고 있는 면은 0.02mm만큼 떨어진 2개의 직선 사이에 있어야 한다.
                                      (정답률: 71%)
                                        profile_image
                                        1

                                        20. 기하공차 기호 중 자세공차 기호는?

                                        1. ◎
                                        2. ○
                                        3. //
                                        4. ⌓
                                        (정답률: 67%)
                                          profile_image
                                          1

                                          21. 다른 유압 모터에 비해 구조가 간단하고, 내구성이 우수하여 건설용 기계를 비롯하여 광범위하게 이용되는 유압 모터는?

                                          1. 기어형 유압 모터
                                          2. 베인형 유압 모터
                                          3. 액셜 피스톤형 유압 모터
                                          4. 레이디얼 피스톤형 유압 모터
                                          (정답률: 61%)
                                            profile_image
                                            1

                                            22. 다음 중 유압의 장점이 아닌 것은?

                                            1. 무단 변속이 가능하다.
                                            2. 먼지나 이물질에 민감하다.
                                            3. 윤활성 및 방청성이 우수하다.
                                            4. 제어가 쉽고 조작이 간단하다.
                                            (정답률: 75%)
                                              profile_image
                                              1

                                              23. 유압장치의 기본적인 구성요소가 아닌 것은?

                                              1. 유압 펌프
                                              2. 오일 탱크
                                              3. 에어 컴프레셔
                                              4. 유압 액추에이터
                                              (정답률: 85%)
                                                profile_image
                                                1

                                                24. 관내에 흐르는 유체는 레이놀즈 수에 따라 층류와 난류로 구별된다. 레이놀즈 수의 일반적인 특성의 설명으로 틀린 것은? (단, 로 정의하고 U는 평균유속 L은 전단층의 폭이나 두께이다.)

                                                1. 레이놀즈 수가 103 보다 큰 경우 난류이다.
                                                2. 레이놀즈 수가 10 보다 작을 경우 층류이다.
                                                3. 레이놀즈 수가 무한으로 갈수록 레이놀즈 수의 영향이 많다.
                                                4. 레이놀즈 수가 1보다 작은 경우 고점성 층류 creeping 운동이 발생한다.
                                                (정답률: 63%)
                                                  profile_image
                                                  1

                                                  25. 대기압이 760mmHg 일 때 공기저장 탱크의 압력계가 7 kgf/cm2 이다. 탱크의 절대압력(kgf/cm2)은 약 얼마인가?

                                                  1. 5
                                                  2. 7
                                                  3. 8
                                                  4. 10
                                                  (정답률: 65%)
                                                    profile_image
                                                    1

                                                    26. 공기압 조정 유닛(air service unit)의 구성 요소가 아닌 것은?

                                                    1. 윤활기(lubricator)
                                                    2. 공기필터(air filter)
                                                    3. 압력제한밸브(pressure limiting valve)
                                                    4. 압력공기조절기(pressure regulating valve)
                                                    (정답률: 52%)
                                                      profile_image
                                                      1

                                                      27. 공기압 장치의 습동부에 충분한 윤활유를 공급하여 움직이는 부분의 마찰력을 감소시키는데 사용하는 공압 기기는?

                                                      1. 공기 냉각기
                                                      2. 공기 필터
                                                      3. 공기 건조기
                                                      4. 윤활기
                                                      (정답률: 87%)
                                                        profile_image
                                                        1

                                                        28. 다음 중 유압 펌프에 속하지 않는 것은?

                                                        1. 기어 펌프
                                                        2. 베인 펌프
                                                        3. 에어 펌프
                                                        4. 피스톤 펌프
                                                        (정답률: 80%)
                                                          profile_image
                                                          1

                                                          29. 다음 중 회로의 최고 압력을 제어하는 밸브로써 유압 시스템 내의 최고 압력을 유지시켜주는 밸브는?

                                                          1. 유체 퓨즈
                                                          2. 릴리프 밸브
                                                          3. 시퀀스 밸브
                                                          4. 스로틀 밸브
                                                          (정답률: 80%)
                                                            profile_image
                                                            1

                                                            30. 아래 그림에서 다음과 같은 조건이 주어졌을 때, F1의 힘의 크기는? (단, A1=100cm2, A2=1000cm2, F2=2000N이다.)

                                                            1. 200N
                                                            2. 400N
                                                            3. 2000N
                                                            4. 4000N
                                                            (정답률: 77%)
                                                              profile_image
                                                              1

                                                              3과목: 메카트로닉스 일반(대략구분)

                                                              31. 자동제어의 장점으로 옳지 않은 것은?

                                                              1. 생산원가를 줄일 수 있다.
                                                              2. 품질을 균일화시킬 수 있다.
                                                              3. 생산 설비의 수명이 짧아진다.
                                                              4. 생산량을 증대시킬 수 있다.
                                                              (정답률: 86%)
                                                                profile_image
                                                                1

                                                                32. 되먹임 제어에서 목표값과 다르게 제어량을 변화시키는 요소는?

                                                                1. 조작량
                                                                2. 검출요소
                                                                3. 외란
                                                                4. 제어요소
                                                                (정답률: 63%)
                                                                  profile_image
                                                                  1

                                                                  33. 산업용 다관절 로봇이 3차원 공간에서 임의의 위치와 방향에 있는 물체를 잡는데 필요한 자유도는?

                                                                  1. 1
                                                                  2. 3
                                                                  3. 5
                                                                  4. 6
                                                                  (정답률: 74%)
                                                                    profile_image
                                                                    1

                                                                    34. PLC의 기능이 아닌 것은?

                                                                    1. 시퀀스 처리기능
                                                                    2. 솔리드 모델링 기능
                                                                    3. 타이머와 카운터 기능
                                                                    4. 입·출력 데이터 처리기능
                                                                    (정답률: 77%)
                                                                      profile_image
                                                                      1

                                                                      35. b 접점에 대한 설명으로 옳은 것은?

                                                                      1. 조작하고 있는 동안에만 열리는 접점
                                                                      2. 조작하고 있는 동안에만 닫히는 접점
                                                                      3. 조작하고 있는 동안 1 스캔 동안 열리는 접점
                                                                      4. 조작하고 있는 동안 1 스캔 동안 닫히는 접점
                                                                      (정답률: 72%)
                                                                        profile_image
                                                                        1

                                                                        36. IEC(국제 전기 표준 회의)에서 제정된 표준화된 PLC 프로그래밍 언어 중 그래픽으로 표현되는 프로그래밍 언어가 아닌 것은?

                                                                        1. LD
                                                                        2. IL
                                                                        3. FBD
                                                                        4. SFC
                                                                        (정답률: 52%)
                                                                          profile_image
                                                                          1

                                                                          37. 어떤 대상물의 현재 상태를 사람이 원하는 상태로 조절하는 것은?

                                                                          1. 제어
                                                                          2. 제어량
                                                                          3. 제어대상
                                                                          4. 제어명령
                                                                          (정답률: 74%)
                                                                            profile_image
                                                                            1

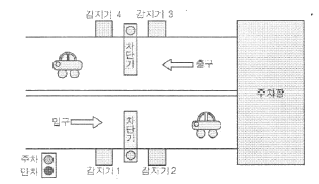

                                                                            38. 다음 그림과 같은 주차장 관리 프로그램을 PLC를 이용하여 제작하려고 할 때 출력요소는?

                                                                            1. 주차 진입 상태 감지기
                                                                            2. 출차 진출 상태 감지기
                                                                            3. 주차용 차단기 솔레노이드
                                                                            4. 비상 정지시 정지하는 스위치
                                                                            (정답률: 76%)
                                                                              profile_image
                                                                              1

                                                                              39. FMS(Flexible Manufactring System)의 종류 중에서 특정한 부품을 가공하기 위해서 여러 공작기계를 집합해 놓은 것은?

                                                                              1. FMM(Flexible Manufacturing Module)
                                                                              2. FMG(Flexible Manufacturing Group)
                                                                              3. FPS(Flexible Production System)
                                                                              4. FML(Flexible Manufacturing Line)
                                                                              (정답률: 54%)
                                                                                profile_image
                                                                                1

                                                                                40. 전달함수를 설명한 것으로 틀린 것은?

                                                                                1. 선형 제어계에서만 정의 됨
                                                                                2. 정상상태의 주파수 응답을 나타냄
                                                                                3. 비선형 제어계의 시간 응답 분석에 용이
                                                                                4. 모든 초기 값을 0으로 했을 때 출력신호의 라플라스 변환과 입력신호의 라플라스 변환과의 비
                                                                                (정답률: 39%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 일상생활에서 사용되는 엘리베이터, 자동판매기와 같이 정해진 순서에 의해 제어되는 방식은?

                                                                                  1. 시퀀스 제어
                                                                                  2. ON/OFF 제어
                                                                                  3. 되먹임 제어
                                                                                  4. 프로세스 제어
                                                                                  (정답률: 83%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 중 제어량에 따른 제어계 분류가 아닌 것은?

                                                                                    1. 서보 기구
                                                                                    2. 정치 제어
                                                                                    3. 자동 조정
                                                                                    4. 프로세스 제어
                                                                                    (정답률: 46%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 진리표의 값과 일치하는 게이트는?

                                                                                      1. AND 게이트
                                                                                      2. OR 게이트
                                                                                      3. NAND 게이트
                                                                                      4. NOR 게이트
                                                                                      (정답률: 61%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 문과 문틀에 자석과 스위치를 조합하여 방범용 제어기에 응용되거나, 자동화 시스템의 실린더 위치 감지에 가장 많이 사용되는 비접촉식 장치는?

                                                                                        1. 광전센서
                                                                                        2. 리드 스위치
                                                                                        3. 정전용량형 센서
                                                                                        4. 초음파 센서
                                                                                        (정답률: 46%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 스위치 개폐상태를 나타내는 정성적 제어로서 ON/OFF 두 종류의 상태를 불연속적으로 나타내는 신호는?

                                                                                          1. 연속 신호
                                                                                          2. 디지털 신호
                                                                                          3. 아날로그 신호
                                                                                          4. 이산시간 신호
                                                                                          (정답률: 55%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 2입력 OR 게이트로 4입력 OR 게이트를 만들려고 한다. 몇 개의 2입력 OR 게이트가 필요한가?

                                                                                            1. 1개
                                                                                            2. 2개
                                                                                            3. 3개
                                                                                            4. 4개
                                                                                            (정답률: 55%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 불 대수식의 결과를 바르게 나타낸 것은?

                                                                                              1. 0
                                                                                              2. 1
                                                                                              3. A
                                                                                              4. B
                                                                                              (정답률: 62%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 시퀀스 제어의 유접점 회로 구성시 사용하는 8핀 릴레이의 a 접점, b 접점의 접점수는?

                                                                                                1. 1a, 1b
                                                                                                2. 2a, 2b
                                                                                                3. 3a, 3b
                                                                                                4. 4a, 4b
                                                                                                (정답률: 65%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 직렬회로와 같은 기능을 하는 논리게이트는?

                                                                                                  1. OR
                                                                                                  2. AND
                                                                                                  3. NOT
                                                                                                  4. NAND
                                                                                                  (정답률: 74%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 유접점 제어방식과 비교하였을 때 무접점 제어방식의 장점이 아닌 것은?

                                                                                                    1. 외형이 작다.
                                                                                                    2. 동작속도가 빠르다.
                                                                                                    3. 수명이 반영구적이다.
                                                                                                    4. 전기적 잡음에 강하다.
                                                                                                    (정답률: 67%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 그림과 같은 타임차트의 논리 게이트는?

                                                                                                      1. AND
                                                                                                      2. OR
                                                                                                      3. NOT
                                                                                                      4. NOR
                                                                                                      (정답률: 71%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 계전기 문자기호 중 유지계전기를 의미하는 것은?

                                                                                                        1. BR
                                                                                                        2. GR
                                                                                                        3. KR
                                                                                                        4. PR
                                                                                                        (정답률: 67%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 2개 이상의 회로에서 한 회로가 동작하고 있을 때, 나머지 회로는 동작할 수 없도록 하는 회로는?

                                                                                                          1. 인터록 회로
                                                                                                          2. 순차동작 회로
                                                                                                          3. 타이머 회로
                                                                                                          4. 자기유지 회로
                                                                                                          (정답률: 83%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 입력을 제거해도 설정시간까지는 계속 출력을 내고 있다가 설정시간이 되면 작동이 정지되는 회로는?

                                                                                                            1. 순서회로
                                                                                                            2. 한시복귀회로
                                                                                                            3. 인터록 회로
                                                                                                            4. 자기유지회로
                                                                                                            (정답률: 77%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. A, B, C 가 논리변수일 때 논리대수식이 잘못된 것은?

                                                                                                              1. A · B = B · A
                                                                                                              2. A + B = B + A
                                                                                                              3. (A + B) + C = A + (B + C)
                                                                                                              4. A · (B + C) = (A + B) · (A + C)
                                                                                                              (정답률: 68%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 시퀀스 제어용 문자 기호 중 압력스위치에 해당하는 것은?

                                                                                                                1. PF
                                                                                                                2. PRS
                                                                                                                3. PCT
                                                                                                                4. SPS
                                                                                                                (정답률: 74%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 그림과 같은 무접점 시퀀스의 출력(Y)은?

                                                                                                                  3. 1
                                                                                                                  4. 0
                                                                                                                  (정답률: 50%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 2개의 안정상태를 가지며, 입력에 따라 1bit의 상태를 기억할 수 있는 회로는?

                                                                                                                    1. 플립플롭
                                                                                                                    2. 전가산기
                                                                                                                    3. 금지회로
                                                                                                                    4. AND GATE
                                                                                                                    (정답률: 81%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 전자개폐기의 철심 진동과 가장 밀접한 관계가 있는 것은?

                                                                                                                      1. 전자개폐기 주위의 습기가 낮다.
                                                                                                                      2. 전자개폐기의 코일이 단락되었다.
                                                                                                                      3. 접촉단자에 정격전압 이상의 전압이 가해졌다.
                                                                                                                      4. 가동 철심과 고정 철심 접촉부위에 녹이 발생했다.
                                                                                                                      (정답률: 66%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 검출용 스위치에 해당되지 않는 것은?

                                                                                                                        1. 풋 스위치
                                                                                                                        2. 근접 스위치
                                                                                                                        3. 광전 스위치
                                                                                                                        4. 리밋 스위치
                                                                                                                        (정답률: 67%)
                                                                                                                          profile_image
                                                                                                                          1
