생산자동화기능사 (2007-07-15 기출문제)
목록

1과목: 기계가공법 및 안전관리(대략구분)

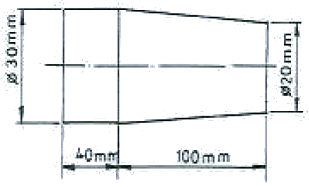

1. 선반에서 그림과 같이 테이퍼 가공을 하려 할 때, 필요한 심압대의 편위랑은 얼마인가?

  1. 4mm
  2. 7mm
  3. 12mm
  4. 15mm
(정답률: 48%)
    profile_image
    1

    2. 광유 또는 혼성유에 비누류를 섞은 것으로 상온에서는 부드러운 반고체 상태이며, 온도가 오르면 녹아서 액체상태로 되는 윤활제는?

    1. 극압 유
    2. 그리스
    3. 기계 유
    4. 스핀들 유
    (정답률: 79%)
      profile_image
      1

      3. 일반 전기 스위치류의 취급에 관한 안전사항으로 옳지 않은 것은?

      1. 전기 스위치를 끊을 때에는 부하를 가볍게 하여 끊도록 한다.
      2. 전기 스위치의 위치는 잘 보이지 않고, 조작하기 어려운 곳이어야 한다.
      3. 정전은 검사기구로 확인한다.
      4. 메인 스위치의 개폐는 관계작업자에게 신호 및 연락을 해야 한다.
      (정답률: 92%)
        profile_image
        1

        4. 연삭 조건에서 거친 입도의 연삭숫돌을 사용함이 적합하지 않은 경우는?

        1. 거친 연삭, 절삭깊이와 이송량이 클 때
        2. 숫돌과 가공물의 접촉 면적이 클 때
        3. 연하고 연성이 있는 재료를 연삭할 때
        4. 다듬질 연삭, 공구 연삭을 할 때
        (정답률: 40%)
          profile_image
          1

          5. 밀링 머신은 주축에 고정한 밀링 커터를 회전시키고 테이블 위에 고정한 일감에 적삭 깊이와 이송을 주어 절삭하는 공작 기계이다. 이러한 밀링 머신으로 작업할 수 없는 것은?

          1. 평면 절삭
          2. 기어 절삭
          3. 원통 절삭
          4. 나선홈 절삭
          (정답률: 65%)
            profile_image
            1

            6. 구성인선을 방지하기 위한 주의 사항으로 적합하지 않는 것은?

            1. 바이트의 윗면 경사각을 크게 한다.
            2. 절삭 깊이를 크게 한다.
            3. 절삭 속도를 크게 한다.
            4. 바이트 인선에 절삭제를 주입한다.
            (정답률: 70%)
              profile_image
              1

              7. 바깥지름의 측정에 사용되는 것은?

              1. 판형 플러그 게이지
              2. 사인 바
              3. 스냅 게이지
              4. 탄젠트 바
              (정답률: 41%)
                profile_image
                1

                8. 물이나 경우에 연삭 입자를 혼합하여 공구의 진동면과 일감 사이에 주입시켜 가며 초음파에 의한 상하 진동으로 표면을 다듬는 방법은?

                1. 방전 가공
                2. 전자 빔 가공
                3. 이온 가공
                4. 초음파 가공
                (정답률: 86%)
                  profile_image
                  1

                  9. 일반적으로 세이퍼 가공에 사용하는 공구의 명칭은?

                  1. 엔드 밀
                  2. 바이트
                  3. 호브
                  4. 드릴
                  (정답률: 47%)
                    profile_image
                    1

                    10. 롤러의 중심거리가 100 mm인 사인 바로 5˚ 의 테이퍼를 측정하려면 약 몇 mm의 게이지 블록이 필요한가?

                    1. 8.72
                    2. 7.72
                    3. 4.36
                    4. 3.36
                    (정답률: 33%)
                      profile_image
                      1

                      2과목: 기계제도(대략구분)

                      11. 공구재료가 구비해야 할 조건으로 틀린 것은?

                      1. 상온과 고온에서의 경도가 높아야 한다.
                      2. 내마멸성이 작아야 한다.
                      3. 강인성이 커야 한다.
                      4. 열처리와 공작이 용이해야 한다.
                      (정답률: 77%)
                        profile_image
                        1

                        12. 다음 중 열전도율이 큰 것부터 옳게 나열한 것은?

                        1. Cu > Al > Ag > Pt
                        2. Ag > Cu > Al > Pt
                        3. Pt > Al > Cu > Ag
                        4. Al > Pt > Ag > Cu
                        (정답률: 56%)
                          profile_image
                          1

                          13. 지름 30 mm인 연강재의 환봉에 축선과 직각으로 3000 kgf의 전단하중이 작용할 때 막대에 생기는 전단 응력은 약 몇 kgf/mm2 인가?

                          1. 9
                          2. 12.7
                          3. 6.3
                          4. 4.24
                          (정답률: 30%)
                            profile_image
                            1

                            14. 마찰 원통 커플링을 설명한 것 중 틀린 것은?

                            1. 큰 토크를 전달하는데 적당하다.
                            2. 긴 전동축의 연결에 편리하다.
                            3. 설치 및 분해가 쉽다.
                            4. 분할통은 중앙에서 양단을 향하여 1/20 ~ 1/30의 테이퍼를 가지고 있다.
                            (정답률: 34%)
                              profile_image
                              1

                              15. 스프링상수 K=2 kgf/mm 인 원통형코일스프링에 20 kgf의 인장하중이 걸려 있다면, 이 때 스프링의 늘어남은 얼마인가?

                              1. 10mm
                              2. 2mm
                              3. 0.2mm
                              4. 0.1mm
                              (정답률: 74%)
                                profile_image
                                1

                                16. 플라스틱 재료의 공통된 성질로서 옳지 못한 것은?

                                1. 가공 및 성형이 용이하고 대량생산이 가능하다.
                                2. 내식성 및 내약품성이 있다.
                                3. 표면경도가 금속재료에 비해 강하다.
                                4. 열에 약하다.
                                (정답률: 85%)
                                  profile_image
                                  1

                                  17. 벽주철을 고온도로 장시간 풀림해서 시멘타이트를 분해 또는 감소시키고 인성이나 연성을 증가시킨 주철로 대량 생산품에 사용되는 흑심, 백심, 펄라이트계로 구분되는 주철은?

                                  1. 칠드주철
                                  2. 회주철
                                  3. 가단주철
                                  4. 구상흑연주철
                                  (정답률: 46%)
                                    profile_image
                                    1

                                    18. 다음 중 가장 큰 회전력을 전달할 수 있는 것은?

                                    1. 안장 키
                                    2. 평 키
                                    3. 묻힘 키
                                    4. 스플라인
                                    (정답률: 69%)
                                      profile_image
                                      1

                                      19. 내열성과 내마모성이 크고 온도가 600℃ 정도까지 열을 주어도 연화되지 않는 특징이 있으며, 대표적인 것으로 텅스텐(16%), 크롬(4%), 바나튬(1%)로 조성된 강은?

                                      1. 합금공구강
                                      2. 다이스강
                                      3. 고속도공구강
                                      4. 탄소공구강
                                      (정답률: 41%)
                                        profile_image
                                        1

                                        20. 구리에 아연을 5~20%를 첨가한 것으로 색깔이 아름답고 장식품에 많이 쓰이는 황동은?

                                        1. 문쯔메탈
                                        2. 포금
                                        3. 톰백
                                        4. 7:3황동
                                        (정답률: 55%)
                                          profile_image
                                          1

                                          21. 역류를 방지하기 위하여 한쪽 방향에만 유체가 흘러가게 한 밸브는?

                                          1. 게이트 밸브
                                          2. 콕
                                          3. 감압 밸브
                                          4. 첵 밸브
                                          (정답률: 66%)
                                            profile_image
                                            1

                                            22. 베어링의 재료가 구비하여야 할 조건으로 잘못된 것은?

                                            1. 충격하중에 강할 것
                                            2. 가공이 쉬울 것
                                            3. 부식에 강할 것
                                            4. 마모가 적고 피로강도가 작을 것
                                            (정답률: 61%)
                                              profile_image
                                              1

                                              23. 다음 중 다이캐스팅 합금으로 요구되는 성질이 아닌 것은?

                                              1. 유동성이 좋을 것
                                              2. 금형에 대한 점착성이 좋을 것
                                              3. 응고수축에 대한 용탕 보급성이 좋을 것
                                              4. 열간취성이 적은 것
                                              (정답률: 45%)
                                                profile_image
                                                1

                                                24. 기계요소 부품 중에서 직접 전동용 기계요소에 속하는 것은?

                                                1. 벨트
                                                2. 기어
                                                3. 로프
                                                4. 체인
                                                (정답률: 60%)
                                                  profile_image
                                                  1

                                                  25. 다음 중 제동 장치에 해당하는 것은?

                                                  1. 브레이크
                                                  2. 커플링
                                                  3. 캠
                                                  4. 마찰차
                                                  (정답률: 83%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 CAD의 이용효과에 대한 설명이다. 틀린 것은?

                                                    1. 설계의 생산성 향상
                                                    2. 설계시간 연장
                                                    3. 설계작업의 표준화
                                                    4. 설계작업의 정확성
                                                    (정답률: 87%)
                                                      profile_image
                                                      1

                                                      27. 다음 중 CNC 공작기계의 특징에 해당 되지 않는 것은?

                                                      1. 제품의 균일성을 유지할 수 있다.
                                                      2. 기계 기동률을 감소시킬 수 있다.
                                                      3. 제조원가와 인건비를 절감할 수 있다.
                                                      4. 작업자의 노동강도를 줄일 수 있다.
                                                      (정답률: 79%)
                                                        profile_image
                                                        1

                                                        28. 여러 대의 공작기계가 컴퓨터와 직접 연결되어 작업을 수행하는 생산시스템으로서 중앙컴퓨터, NC 프로그램을 저장하는 기억장치, 통신선, 공작기계로 구성되어 있는 시스템은?

                                                        1. CNC
                                                        2. DNC
                                                        3. CAM
                                                        4. FA
                                                        (정답률: 70%)
                                                          profile_image
                                                          1

                                                          29. CAD/CAM 시스템용 입력장치가 아닌 것은?

                                                          1. 라이트 펜
                                                          2. 키보드
                                                          3. 마우스
                                                          4. 프린터
                                                          (정답률: 85%)
                                                            profile_image
                                                            1

                                                            30. 다음 CNC선반 프로그램 중 G97 S120 M03에서 S120 이 의미하는 것은?

                                                            1. 120/min으로 원주속도 일정제어
                                                            2. 120rpm으로 회전수 일정제어
                                                            3. 120mm/min으로 공구이송 일정제어
                                                            4. 120mm/rev로 공구이송 일정제어
                                                            (정답률: 57%)
                                                              profile_image
                                                              1

                                                              3과목: 메카트로닉스 일반(대략구분)

                                                              31. CNC공작기계에서 서보 모터의 회전을 받아서 테이블을 움직이는 나사는?

                                                              1. 불나사
                                                              2. 삼각나사
                                                              3. 사각나사
                                                              4. 사다리꼴나사
                                                              (정답률: 55%)
                                                                profile_image
                                                                1

                                                                32. 이동 중에 가공을 하지 않기 때문에 PTP 제어라고도 하며 드릴링 작업이나 스폿 용접에 사용되는 제어방식은?

                                                                1. 위치결정 제어
                                                                2. 직선절삭 제어
                                                                3. 윤곽절삭 제어
                                                                4. 형상결정 제어
                                                                (정답률: 69%)
                                                                  profile_image
                                                                  1

                                                                  33. 머시닝센터에서 제2원점 복귀 지령은?

                                                                  1. G28
                                                                  2. G29
                                                                  3. G30
                                                                  4. G32
                                                                  (정답률: 58%)
                                                                    profile_image
                                                                    1

                                                                    34. 3차원 형상 모델링 방법이 아닌 것은?

                                                                    1. 세그먼트 모델링
                                                                    2. 와이어 프레임 모델링
                                                                    3. 솔리드 모델링
                                                                    4. 서피스 모델링
                                                                    (정답률: 44%)
                                                                      profile_image
                                                                      1

                                                                      35. 머시닝 센터에서 탭으로 M18×2의 암나사를 가공하려고 한다. 다음 중 적합한 드릴의 직경은 얼마인가?

                                                                      1. 16
                                                                      2. 18
                                                                      3. 20
                                                                      4. 22
                                                                      (정답률: 52%)
                                                                        profile_image
                                                                        1

                                                                        36. 아래 그림은 방향 제어 밸브의 기호이다. 명칭으로 맞는 것은?

                                                                        1. 3포트 3위치 밸브
                                                                        2. 4포트 3위치 밸브
                                                                        3. 3포트 4위치 밸브
                                                                        4. 4포트 2위치 밸브
                                                                        (정답률: 76%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 중에서 압력제어밸브의 종류가 아닌 것은?

                                                                          1. 릴리프밸브
                                                                          2. 무 부하밸브
                                                                          3. 교축밸브
                                                                          4. 감압밸브
                                                                          (정답률: 62%)
                                                                            profile_image
                                                                            1

                                                                            38. 유압 장치의 부속 기기가 아닌 것은?

                                                                            1. 축압기
                                                                            2. 여과기
                                                                            3. 오일 탱크
                                                                            4. 진공 펌프
                                                                            (정답률: 60%)
                                                                              profile_image
                                                                              1

                                                                              39. 공압 장치의 기본시스템이 아닌 것은?

                                                                              1. 동력원
                                                                              2. 공기압축기
                                                                              3. 제어밸브
                                                                              4. 유압펌프
                                                                              (정답률: 74%)
                                                                                profile_image
                                                                                1

                                                                                40. 공압 실린더는 간이자동화장치로 핸들링(handling)에 많이 활용 된다. 공압단동 실린더의 용도가 아닌 것은?

                                                                                1. 클램핑
                                                                                2. 프레싱
                                                                                3. 이젝팅
                                                                                4. 로터링
                                                                                (정답률: 51%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 압축공기 중에 기름이 혼입되는 것을 방지하여 깨끗한 공기를 필요로 하는 곳에 사용되는 압축기는?

                                                                                  1. 피스톤 압축기
                                                                                  2. 격판 압축기
                                                                                  3. 스크루 압축기
                                                                                  4. 베인 압축기
                                                                                  (정답률: 39%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 중 기계적 에너지를 유압 에너지로 바꾸는 유압기기는?

                                                                                    1. 공기압축기
                                                                                    2. 유압 펌프
                                                                                    3. 오일 탱크
                                                                                    4. 유망제어 밸브
                                                                                    (정답률: 85%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 아래 그림에서 다음과 같은 조건이 주어졌을 때, F1의 힘의 크기는 얼마로 해야 하는가? (단, A1 = 100 cm2, A2 = 1000 cm2, F2 = 2000 N)

                                                                                      1. 200 N
                                                                                      2. 400 N
                                                                                      3. 20000 N
                                                                                      4. 40000 N
                                                                                      (정답률: 71%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 압력변동에 대하여 유량을 일정하게 유지시키는 밸브는?

                                                                                        1. 가변 스로들밸브
                                                                                        2. 압력 보상형 유량제어밸브
                                                                                        3. 카운터 밸런스밸브
                                                                                        4. 파일럿 제어밸브
                                                                                        (정답률: 56%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 시간지연 밸브의 구성요소와 관계없는 것은?

                                                                                          1. 압력 증폭기
                                                                                          2. 공기 탱크
                                                                                          3. 3방향 2위치 방향제어 밸브
                                                                                          4. 속도조절 밸브
                                                                                          (정답률: 54%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 전기-공압 제어계의 구성요소 중에서 신호입력요소에 해당되는 것은?

                                                                                            1. 전기모터
                                                                                            2. 전자계전기
                                                                                            3. 전자방향제어 밸브
                                                                                            4. 리밋스위치
                                                                                            (정답률: 65%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 시간을 지연시켜 접점을 개폐하는 제어기기는?

                                                                                              1. 타이머
                                                                                              2. 근접센서
                                                                                              3. 전자계전기
                                                                                              4. 리밋스위치
                                                                                              (정답률: 79%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 측정대상 물체와 직접 접촉을 하여 위치를 검출하는 스위치는?

                                                                                                1. 리밋스위치
                                                                                                2. 광전스위치
                                                                                                3. 근접스위치
                                                                                                4. 초음파스위치
                                                                                                (정답률: 69%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. PLC의 특징이 아닌 것은?

                                                                                                  1. 컴퓨터와 정보를 교환할 수 있다.
                                                                                                  2. 산술연산, 비교연산, 데이터처리는 할 수 없다.
                                                                                                  3. 시스템의 진행상황과 내부 논리상황을 감시할 수 있다.
                                                                                                  4. 계전기, 카운터, 타이머 등의 기능에 대한 프로그램 작성이 가능하다.
                                                                                                  (정답률: 82%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 도형기반 언어로 현재 널리 사용되는 PLC 언어는?

                                                                                                    1. 니모닉 방식
                                                                                                    2. 래더도 방식
                                                                                                    3. 플로차트 방식
                                                                                                    4. 타임차트 방식
                                                                                                    (정답률: 73%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 중 검출용 스위치로 사용하기 어려운 것은?

                                                                                                      1. 리밋스위치
                                                                                                      2. 액면스위치
                                                                                                      3. 광전스위치
                                                                                                      4. 유지형 수동스위치
                                                                                                      (정답률: 64%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 되먹임 제어계에서 제어대상으로부터 나오는 출력을 측정하여 기준입력과 비교될 수 있게 하는 장치를 무엇이라 하는가?

                                                                                                        1. 제어요소
                                                                                                        2. 조작부
                                                                                                        3. 제어대상
                                                                                                        4. 검출부(되먹임 요소)
                                                                                                        (정답률: 78%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 중 유도형 센서(고주파 발진형 근접 스위치)가 검출 할 수 없는 물질은?

                                                                                                          1. 구리
                                                                                                          2. 황동
                                                                                                          3. 철
                                                                                                          4. 플라스틱
                                                                                                          (정답률: 89%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 로봇의 구동 요소 중에서 피드백 신호 없이 구동축의 정밀한 위치제어가 가능한 것은?

                                                                                                            1. 스테핑 모터
                                                                                                            2. DC 모터
                                                                                                            3. 공압 구동장치
                                                                                                            4. 유압 구동장치
                                                                                                            (정답률: 64%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 자동화 시스템의 작업 요소별 구성요소에서 가공, 조립, 검사 등의 작업을 위해서 일강을 요구되는 위치에 정확히 위치시키고, 필요한 작업을 할 수 있도록 견고하게 교정시켜 주는 기능을 가진 것은?

                                                                                                              1. 감시장치
                                                                                                              2. 제어장치
                                                                                                              3. 치공구
                                                                                                              4. 창고 시스템
                                                                                                              (정답률: 75%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 추종제어에 대한 설명으로 옳은 것은?

                                                                                                                1. 정해진 시간에 따라 순차적으로 제어
                                                                                                                2. 목표값이 시간적으로 변화하지 않는 제어
                                                                                                                3. 목표값이 시간적으로 임의로 변하는 경우의 제어
                                                                                                                4. 목표값의 변화가 미리 정하여져 있어 그 정하여진 대로 변화하는 것
                                                                                                                (정답률: 49%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음 중 리드 스위치의 구비 조건으로 알맞지 않은 것은?

                                                                                                                  1. 가스, 수분 등 외부 환경의 영향에도 안정되게 동작하여야 한다.
                                                                                                                  2. 소형 경량이며 값이 싸야 한다.
                                                                                                                  3. ON/OFF 동작시간이 느리며 수명이 길어야 한다.
                                                                                                                  4. 접점은 내식, 내마열성이 우수하고 개폐동작이 안정하여야 한다.
                                                                                                                  (정답률: 76%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. PLC 출력부에 사용하는 출력의 종류가 아닌 것은?

                                                                                                                    1. 고속카운터 유닛
                                                                                                                    2. 위치결정 유닛
                                                                                                                    3. 아날로그 출력 유닛
                                                                                                                    4. 릴레이 출력
                                                                                                                    (정답률: 29%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. '작업의 전부 또는 일부를 사람이 직접 조작하지 않고 컴퓨터 시스템 동물 이용한 기계장치에 의하여 자동적으로 작동하도록 하는 것' 을 무엇이라 정의하는가?

                                                                                                                      1. 자동화(automation)
                                                                                                                      2. 기계화(mechanization)
                                                                                                                      3. 제어(control)
                                                                                                                      4. 수치제어선반(CNC)
                                                                                                                      (정답률: 86%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 중 프로세스 제어의 제어량으로 적합하지 않는 것은?

                                                                                                                        1. 압력
                                                                                                                        2. 온도
                                                                                                                        3. 농도
                                                                                                                        4. 회전속도
                                                                                                                        (정답률: 31%)
                                                                                                                          profile_image
                                                                                                                          1
