반도체설계산업기사 (2011-10-02 기출문제)
목록

1과목: 반도체공학

1. PN 접합의 전압-전류 특성에 대한 설명으로 옳은 것은?

  1. 금지대 폭이 큰 반도체일수록 항복 전압이 낮다.
  2. 포화전류가 흐르도록 하는 바이어스 방향은 순방향 바이어스이다.
  3. N 영역이 음(-)이 되도록 외부 전압을 인가하면 포화전류가 흐른다.
  4. 역방향 전압을 점점 증가시켜 가면 어느 임계전압에서 전류가 급증하게 되는데 이 현상을 항복 현상이라고 한다.
(정답률: 81%)
    profile_image
    1

    2. PNP 트랜지스터가 활성영역에서 동작하는 경우는?

    1. 컬렉터-베이스, 이미터-베이스 접합이 모두 순방향 바이어스 상태
    2. 컬렉터-베이서, 이미터-베이스 접합이 모두 역방향 바이어스 상태
    3. 컬렉터-베이스 접합이 역방향 바이어스, 이미터- 베이스 접합이 순방향 바이어스 상태
    4. 컬렉터-베이스 접합이 역방향 바이어스, 이미터- 베이스 접합이 역방향 바이어스 상태
    (정답률: 68%)
      profile_image
      1

      3. 과대전류에 대한 보호용으로 사용되는 다이오드는?

      1. 제너다이오드
      2. 터널다이오드
      3. 리드다이오드
      4. 본드형다이오드
      (정답률: 88%)
        profile_image
        1

        4. 반도체에서 전자가 원자의 속박으로부터 벗어나 전계에 의해 자유롭게 움직일 수 있는 에너지대는?

        1. 기전자대
        2. 충만대
        3. 금지대
        4. 전도대
        (정답률: 72%)
          profile_image
          1

          5. MOSFET의 설명으로 거리가 먼 것은?

          1. 전력소모가 많은 트랜지스터이다.
          2. VDS을 증가시키면 채널의 폭이 두꺼워져 드레인 lD가 증가한다.
          3. 드레인-소스간에 역방향 전압 VDS을 공급하면 드레인 전류 Ie가 흐른다.
          4. 게이트-소스간에 순방향 전입 VDS을 공급하면 드레인과 소스 사이에 채널이 형성된다.
          (정답률: 81%)
            profile_image
            1

            6. 다음 중 Si의 기본 격자구조로 올바른 것은?

            1. 단순입방형 구조
            2. 다이아몬드형 격자 구조
            3. 세심입방형 구조
            4. 원추입방형 구조
            (정답률: 82%)
              profile_image
              1

              7. NPN 바이폴리 트랜지스터의 3가지 영역을 분순물의 도핑농도 크기가 큰 순서대로 나열한 것은?

              1. 이미터 > 베이스 > 컬렉터
              2. 이미터 > 컬렉터 > 베이스
              3. 컬렉터 > 이미터 > 베이스
              4. 컬렉터 > 베이스 > 이미터
              (정답률: 68%)
                profile_image
                1

                8. 다음 중 n형 반도체를 만드는 불순물(Donor)이 아닌 것은?

                1. 안티온(Sb)
                2. 비소(As)
                3. 연(P)
                4. 붕소(B)
                (정답률: 80%)
                  profile_image
                  1

                  9. PN 접합에서 공간전하용량에 영향을 주지 않는 것은?

                  1. 접합 연적의 크기
                  2. 역포화 전류의 크기
                  3. 역방향 전압의 크기
                  4. 공간전하 영역의 폭
                  (정답률: 64%)
                    profile_image
                    1

                    10. 다음 중 자유전자와 정공을 갖는 반도체에 전계를 가할 때 이들이 움직이는 방향으로 옳은 것은?

                    1. 전자 및 정공이 다같이 (+)전극 쪽으로 움직인다.
                    2. 전자는 (-)전극 쪽으로 정공은 (+)전극 쪽으로 움직인다.
                    3. 전자 및 정공이 다같이 (-)전극 쪽으로 움직인다.
                    4. 전자는 (+)전극 족으로, 정공은 (-)전극 쪽으로 움직인다.
                    (정답률: 72%)
                      profile_image
                      1

                      11. 진성 반도체의 페르미(Fermi) 준위 위치는?

                      1. 금지대의 상단에 위치
                      2. 금지대의 중앙에 위치
                      3. 금지대의 하단에 위치
                      4. 온도에 따라 위치가 변화
                      (정답률: 83%)
                        profile_image
                        1

                        12. 단결정의 제조방법으로 수소환원법, 열분해법, 불균등화 반응법, 진공열착법 등을 이용하는 것은?

                        1. 인상법(Pulling Method)
                        2. 존레벨링법(Zone leveling method)
                        3. 다이아몬드 구조법(Diamond structure Method)
                        4. 플로팅존법(Floating Zone Method)
                        (정답률: 66%)
                          profile_image
                          1

                          13. PN 접합에 대한 설명으로 옳은 것은?

                          1. P형과 N형의 반도체가 같은 물질로 된 것을 헤테로(hetero) 접합이라고 한다.
                          2. 성장 접합법에서는 접합의 진행과정을 적당히 조절하면 P형에서 갑자기 N형으로 변환하는 계단형 접합을 구현할 수 있다.
                          3. 일반적으로 Si 반도체 웨이퍼의 제조는 성장 접합법을 이용하며, 웨이퍼 위계 소자를 만들 때에는 확산접합법을 이용한다.
                          4. 합금 접합법에서는 용융된 실리콘 표면에 종자 결정을 접촉시킨 후 서서히 인상하면서 종자 결정과 같은 구조로 성장시켜 단결정을 얻는 과정에서 P형 및 N형 불순물을 차례로 넣어주어 PN 접합을 만든다.
                          (정답률: 80%)
                            profile_image
                            1

                            14. 단순입방의 구조를 갖는 반도체 재료에서 1개의 단위 셀당 포함되는 원자의 개수는?

                            1. 1
                            2. 2
                            3. 3
                            4. 4
                            (정답률: 75%)
                              profile_image
                              1

                              15. 트랜지스터의 최대 정격에 대한 설명으로 옳은 것은?

                              1. 소자가 그 화학적 구조와 전기적 특성에 제한되는 범위내에서 동작할 수 있는 최대 범위
                              2. 소자가 그 물리적 구조와 전기적 특성에 제한되는 범위내에서 동작할 수 있는 최대 범위
                              3. 소자가 그 화학적 구조와 전기적 특성에 제한되지 않는 범위 내에서 동작할 수 있는 최대 범위
                              4. 소자가 그 물리적 구조와 기계적 특성에 제한되지 않는 범위 내에서 동작할 수 있는 최대 범위
                              (정답률: 80%)
                                profile_image
                                1

                                16. 반도체의 에너지 대역에서 긍지대에 대한 설명으로 옳은 것은?

                                1. 전도대 위에 있다.
                                2. 가전자대와 전도대 사이에 있다.
                                3. 가전자대 바로 밑에 있다.
                                4. 가전자대를 금지대로 부르기로 한다.
                                (정답률: 80%)
                                  profile_image
                                  1

                                  17. 접합전계효과트랜지스터(JFET)에서 판치오프(Pinch-off) 전압이란?

                                  1. JFET 에벌런치 전압
                                  2. 드레인-소스 사이의 전압
                                  3. 채널 폭에 막힐 때의 게이트 역방향 전압
                                  4. 채널 폭이 최대로 되는 게이트 역방향 전압
                                  (정답률: 65%)
                                    profile_image
                                    1

                                    18. n 채널 pn접합 전계효과 트랜지스터의 전압-전류 특성에 대한 설명으로 옳지 않은 것은?

                                    1. 게이트에 0볼트를 인가하였을 때, 낮은 VDS에 대하여 lD 대 VD 특성은 거의 선형적이다.
                                    2. 몸의 전압을 게이트에 인가하면 공간 전하 영역은 좁아진다.
                                    3. 게이트에 전압을 인가하지 않아도 전류를 흘릴 수 있는 공팝(deoletion) 소자이다.
                                    4. 트레인 전압을 너무 증가시키면 드레인 영역에서 핀치오프(pinch off)가 발생한다.
                                    (정답률: 47%)
                                      profile_image
                                      1

                                      19. PN 접합에서 전류가 “0” 일 때의 설명으로 가장 적합한 것은?

                                      1. 접합면을 지나는 다수 캐리어(Carrier)가 없다.
                                      2. 접합면을 지니는 소수 캐리어(Carrier)가 없다.
                                      3. 접합면을 지나는 다수 캐리어(Carrier)와 소수 캐리어가 같다.
                                      4. 접합면을 지나는 캐리어(Carrier)의 농도가 적다.
                                      (정답률: 70%)
                                        profile_image
                                        1

                                        20. PN 접합에서 외부의 전계가 없는데도 전위장벽이 발생하는 이유는?

                                        1. 확산작용
                                        2. 분리작용
                                        3. 항복작용
                                        4. 제너현상
                                        (정답률: 80%)
                                          profile_image
                                          1

                                          2과목: 전자회로

                                          21. 다음 회로의 파형으로 맞는 것은?

                                          (정답률: 64%)
                                            profile_image
                                            1

                                            22. 직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변동되는 현상은?

                                            1. 팔진
                                            2. 초퍼
                                            3. 증폭
                                            4. 드리프트
                                            (정답률: 70%)
                                              profile_image
                                              1

                                              23. 저주파 전력증폭이의 출력측 기본파 전압이 50[V]이고, 제2 및 제3고조파 전압이 각각 4[V]와 3[V]일 때 왜율은?

                                              1. 5[%]
                                              2. 10[%]
                                              3. 15[%]
                                              4. 20[%]
                                              (정답률: 60%)
                                                profile_image
                                                1

                                                24. 다음 중 수정발진기의 특징에 대한 설명으로 적합하지 않은 것은?

                                                1. 수정진동지의 0가 매우 높다.
                                                2. 주파수의 안정도가 아주 좋다.
                                                3. 발진조건을 만족하는 리액턴스의 유도성이 되는 주파수 범위가 매우 넓다.
                                                4. 발진주파수를 가변하기가 어려운 단점이 있다.
                                                (정답률: 37%)
                                                  profile_image
                                                  1

                                                  25. 디지털 변조가 아닌 것은?

                                                  1. PM
                                                  2. ASK
                                                  3. FSK
                                                  4. QAM
                                                  (정답률: 72%)
                                                    profile_image
                                                    1

                                                    26. 베이스 점지(C3) 증폭회로에 대한 설명으로 적합하지 않은 것은?

                                                    1. 입력임피던스가 낮다.
                                                    2. 전류이득은 1보다 훨씬 크다.
                                                    3. 입력에 대한 출력은 통상이다.
                                                    4. 높은 주파수를 다루는 음용분야에 주로 사용된다.
                                                    (정답률: 67%)
                                                      profile_image
                                                      1

                                                      27. 다음 그림의 회로는 비안정 멀티바이브레이터(Astable multi vibarator)이다. 발진주파수에 대한 식으로 옳은 것은?

                                                      (정답률: 68%)
                                                        profile_image
                                                        1

                                                        28. 진폭 변조(AN)에서 반송파 진폭이 20[V] 이다. 25[V]의 진폭을 가지는 신호파를 인가한 경우 변조도는?

                                                        1. 0.65
                                                        2. 0.8
                                                        3. 1.0
                                                        4. 1.25
                                                        (정답률: 63%)
                                                          profile_image
                                                          1

                                                          29. 어떤 TR이 VDE= S[V]로 동작 된다. 이 TR의 최대 정격 전력이 250[nA]이라면 견딜 수 있는 최대 컬렉터 전류는 약 몇 [nA] 인가?

                                                          1. 20[nA]
                                                          2. 42[nA]
                                                          3. 51[nA]
                                                          4. 64[nA]
                                                          (정답률: 58%)
                                                            profile_image
                                                            1

                                                            30. AM에서 1000[kHz]의 반송파가 35[kHz] 사인파에 의해 변조될 때 상측파대 주파수는?

                                                            1. 1000[kHz]
                                                            2. 1035[kHz]
                                                            3. 1070[kHz]
                                                            4. 1124[kHz]
                                                            (정답률: 69%)
                                                              profile_image
                                                              1

                                                              31. 다음의 연산증폭기회로에서 출력 전압 VD는?

                                                              1. VD=K(V2-V1)
                                                              2. VD=KV2-(K-1)V1
                                                              3. VD=(K+1)V2-KV1
                                                              4. VD=(K+1)(V2-V1)
                                                              (정답률: 63%)
                                                                profile_image
                                                                1

                                                                32. RC 결함 증폭기에서 주파수 대역폭을 1/4로 줄이면 증폭이득은 약 얼마나 증가하는가?

                                                                1. 8[dB]
                                                                2. 10[dB]
                                                                3. 12[dB]
                                                                4. 14[dB]
                                                                (정답률: 58%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 중 연산증폭기에 관한 설명으로 옳은 것은?

                                                                  1. 입력단자는 반전 입력(+)과 비반전 입력(-) 두 개가 있다.
                                                                  2. 이상적인 연산증폭기의 주파수 대역폭은 매우 좁아 주파수의 선택도가 매우 뛰어나다.
                                                                  3. 이상적인 연산증폭기의 출력임피던스는 무한대의 값을 갖기 때문에 버퍼회로에 이용된다.
                                                                  4. 연산증폭기는 선형 집적회로로 동작 전압이 낮고 신뢰도가 매우 높다.
                                                                  (정답률: 49%)
                                                                    profile_image
                                                                    1

                                                                    34. 푸시풀(push-pull) 증폭기의 설명으로 옳은 것은?

                                                                    1. B급이나 AB급으로 동작시킨다.
                                                                    2. 두 입력의 위상은 동상이어야 한다.
                                                                    3. 공급 전압에 리플이 포함되어 있으면 부하에 나타난다.
                                                                    4. 트랜지스터의 비선형 독성에서 오는 일그러짐이 증가한다.
                                                                    (정답률: 60%)
                                                                      profile_image
                                                                      1

                                                                      35. 무궤한 시 전압이득이 100인 증폭기에서 궤환률 0.09의 무궤환을 걸었을 때 전압이득은?

                                                                      1. 1
                                                                      2. 9
                                                                      3. 10
                                                                      4. 50
                                                                      (정답률: 60%)
                                                                        profile_image
                                                                        1

                                                                        36. 다음 부궤환 회로의 특징 중 옳은 것은?

                                                                        1. 궤환시 이득이 감소한다.
                                                                        2. 주파수 대역폭이 좁아진다.
                                                                        3. 궤환시 왜율이 증가한다.
                                                                        4. 궤환시 잡음이 증가한다.
                                                                        (정답률: 62%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 그림은 반전연상증폭회로이다. 일 때 V1=3[V], V2=4[V]일 때 VD는 몇 [V] 인가?

                                                                          1. -12.5
                                                                          2. -13.75
                                                                          3. -14.2
                                                                          4. -15.25
                                                                          (정답률: 55%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음의 접합형 FET 회로에서 드레인 전류 l0=4[nA] 일 때 드레인과 소스 전압 Vcs는 몇 [V] 인가?

                                                                            1. 1[V]
                                                                            2. 2[V]
                                                                            3. 3[V]
                                                                            4. 4[V]
                                                                            (정답률: 41%)
                                                                              profile_image
                                                                              1

                                                                              39. 연산증폭기 응용회로에서 궤환을 사용하지 않는 것은?

                                                                              1. 반전 증폭기
                                                                              2. 비반전 증폭기
                                                                              3. 명전위 검출기
                                                                              4. 사이트 트리거
                                                                              (정답률: 65%)
                                                                                profile_image
                                                                                1

                                                                                40. 다음과 같이 발진회로의 발진주파수는?

                                                                                3. 1/2πR1R2C
                                                                                4. 1/2πRC
                                                                                (정답률: 50%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 논리회로

                                                                                  41. BCD(B421) 코드는 몇 개의 2진 비트를 사용하는가?

                                                                                  1. 6개 비트
                                                                                  2. 5개 비트
                                                                                  3. 4개 비트
                                                                                  4. 3개 비트
                                                                                  (정답률: 73%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 일반적으로 미사용 상태가 발생하더라도 문제없이 정상적인 카운트 루프로 복귀하는 카운터를 사용하는 것이 안전하다. 이와 같이 미사용 상태에서 정상의 카운트 루프로 복귀하지 않는 상태를 무엇이라 하는가?

                                                                                    1. glitch
                                                                                    2. lockout
                                                                                    3. drop
                                                                                    4. jitter
                                                                                    (정답률: 63%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 10진수 5에 대한 3-초과 코드로 옳은 것은?

                                                                                      1. 0101
                                                                                      2. 1100
                                                                                      3. 1000
                                                                                      4. 1001
                                                                                      (정답률: 75%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. TTL IC에서 논리 0과 논리 1의 전압범위로 가장 옳은 것은?

                                                                                        1. 논리 D = 0~1.5V, 논리 1 = 3.5-7V
                                                                                        2. 논리 D = 0~1.0V, 논리 1 = 5~10V
                                                                                        3. 논리 D = 0~0.8V, 논리 1 = 2-5V
                                                                                        4. 논리 D = 5~10V, 논리 1 = 0~5V
                                                                                        (정답률: 62%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 시간 폭이 매우 좁은 트리거 펄스 열이 입력단에 가해진 다면, 이 펄스가 나타나는 순간마다 출력 상태가 바뀌는 플립플롭은?

                                                                                          1. JK 플립플롭
                                                                                          2. T 플립플롭
                                                                                          3. RS 플립플롭
                                                                                          4. D 플립플롭
                                                                                          (정답률: 73%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 불 함수 를 최소항의 합으로 바르게 표시한 것은?

                                                                                            1. F(A, B, C) = Σ(1, 4, 5, 6, 7)
                                                                                            2. F(A, B, C) = Σ(1, 2, 3, 6, 7)
                                                                                            3. F(A, B, C) = Σ(1, 3, 5, 6, 7)
                                                                                            4. F(A, B, C) = Σ(1, 2, 4, 6, 7)
                                                                                            (정답률: 68%)
                                                                                              profile_image
                                                                                              1

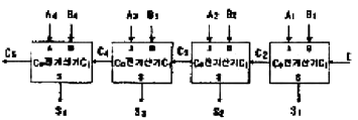

                                                                                              47. 다음 그림의 회로 명칭으로 옳은 것은?

                                                                                              1. 2비트 직렬가산기
                                                                                              2. 2비트 병렬가산기
                                                                                              3. 4비트 직렬가산기
                                                                                              4. 4비트 병렬가산기
                                                                                              (정답률: 54%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 의 논리 방정식을 가장 간단히 표시한 것은?

                                                                                                1. A + B
                                                                                                2. AB
                                                                                                (정답률: 74%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 2진코드 1111을 그레이(Gray) 코드로 변환하면?

                                                                                                  1. 1111
                                                                                                  2. 1000
                                                                                                  3. 0000
                                                                                                  4. 1001
                                                                                                  (정답률: 66%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 기억용량 단위인 4 니블(nibble)은 몇 바이트(byte)인가?

                                                                                                    1. 1
                                                                                                    2. 2
                                                                                                    3. 3
                                                                                                    4. 4
                                                                                                    (정답률: 66%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 불 대수(Boolean Algebra) 중 옳지 않은 것은?

                                                                                                      1. A + A ㆍ B = A
                                                                                                      2. A ㆍ (A + B) = B
                                                                                                      (정답률: 69%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 회로를 논리식으로 표현하면?

                                                                                                        2. X + Y
                                                                                                        (정답률: 55%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 드모르간(De Moragan)의 정리에 속하는 것은?

                                                                                                          1. A(A+B)=A
                                                                                                          2. AㆍB=BㆍA
                                                                                                          4. A-(BㆍC)=(A+B)ㆍ(A+C)
                                                                                                          (정답률: 68%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 동기식 계수기의 특징과 가장 거리가 먼 것은?

                                                                                                            1. 회로가 복잡하다.
                                                                                                            2. 동작 속도가 저속이다.
                                                                                                            3. 시간지연(time delay)이 발생하지 않는다.
                                                                                                            4. 클록 펄스를 공동(병렬)으로 사용한다.
                                                                                                            (정답률: 56%)
                                                                                                              profile_image
                                                                                                              1

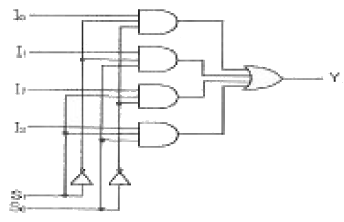

                                                                                                              55. 다음 논리도의 기능은?

                                                                                                              1. 4-to-1 라인 멀티플렉서
                                                                                                              2. 4-to-1 디코더
                                                                                                              3. 4-to-1 크기 비교기
                                                                                                              4. 4-to-1 인코더
                                                                                                              (정답률: 77%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 회로 동작을 설명한 것 중 옳은 것은?

                                                                                                                1. 다수결 회로로 동작한다.
                                                                                                                2. Multiplexer 회로로 동작한다.
                                                                                                                3. Encoder 회로로 동작한다.
                                                                                                                4. A=1, B=1, C=0 일 경우 출력 Y=0 이 된다.
                                                                                                                (정답률: 69%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. F = (ac)′ + ab′ 의 회로로 잘못 설계된 것은?

                                                                                                                  (정답률: 59%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 동기식 모듈로-6 카운터(MOG-6)를 구성하는데 최소 몇 개의 플립플롭이 필요한가?

                                                                                                                    1. 2
                                                                                                                    2. 3
                                                                                                                    3. 4
                                                                                                                    4. 5
                                                                                                                    (정답률: 69%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. RS 플립플롭에 대한 설명으로 옳은 것은?

                                                                                                                      1. 입력신호가 모두 0일 때는 이전상태의 반전
                                                                                                                      2. 입력신호가 모두 0일 때는 이전상태의 유지
                                                                                                                      3. 입력신호가 모두 1일 때는 이전상태의 반전
                                                                                                                      4. 입력신호가 모두 1일 때는 Reset
                                                                                                                      (정답률: 65%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. JK 플립플롭에서 J=1, K=1 일 때, 출력(Q)의 값은?

                                                                                                                        1. 0
                                                                                                                        2. 1
                                                                                                                        3. 불변
                                                                                                                        4. 반전
                                                                                                                        (정답률: 63%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 집적회로 설계이론

                                                                                                                          61. 미리 설계해 놓은 여러 소재들의 데이터(레이아웃데이터)를 모아 놓은 일종의 데이터베이스를 무엇이라고 하는가?

                                                                                                                          1. 셀 라이브러리
                                                                                                                          2. 패키지
                                                                                                                          3. 서브 프로그램
                                                                                                                          4. 고정 배선
                                                                                                                          (정답률: 81%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. MOS 구조의 전계효과 중 게이트 전압 Vs가 크게 증가하면 전계의 증가에 의해 산화층과 실리콘의 경계면에 소수 캐리어인 전자가 모이는 현상은?

                                                                                                                            1. 공핍 모드(Depletion mode)
                                                                                                                            2. 반전 모드(Inversion mode)
                                                                                                                            3. 축적 모드(Accumulation mode)
                                                                                                                            4. 바디 바이어스 효과(Body bias effect)
                                                                                                                            (정답률: 65%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. CMOS 제조 과정에서는 nMOS와 pMDS 트랜지스터를 만들 때 생기는 n 층과 p 층간의 결함(n-p-n-p 또는 p-n-p-n)에 의해 기성 트랜지스터가 구성되는데, 이 기생 트랜지스터가 결합되어 Vds와 Vss사이에 전류 통로가 형성되는 현상을 무엇이라고 하는가?

                                                                                                                              1. 단락(Short)
                                                                                                                              2. 래치업(Latch-up)
                                                                                                                              3. 상호연결 기생요소
                                                                                                                              4. ESD(Efectroslatic Dischange)
                                                                                                                              (정답률: 78%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 다음 중 Integrated Cirouit(IC)에 포함시키기가 어려운 소자는?

                                                                                                                                1. 트랜지스터(Transistor)
                                                                                                                                2. 다이오드(Diode)
                                                                                                                                3. 코일(Coil)
                                                                                                                                4. 저항(Resistor)
                                                                                                                                (정답률: 79%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. CMOS 인버터(Inverter) DC 특성 곡선에서 최대 전류가 흐르는 NMOS와 PMOS의 동작 영역은?

                                                                                                                                  1. NMOS와 PMOS 모두 선형 영역
                                                                                                                                  2. NMOS는 포화 영역, PMOS는 선형 영역
                                                                                                                                  3. NMOS와 PMOS 모두 포화 영역
                                                                                                                                  4. NMOS는 선형 영역, PMOS는 포화 영역
                                                                                                                                  (정답률: 62%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 집적회로 구현을 위한 웨이퍼 제조 공정에 해당하지 않는 것은?

                                                                                                                                    1. 현상 공정
                                                                                                                                    2. 확산 공정
                                                                                                                                    3. 박막 공정
                                                                                                                                    4. 칩 테스팅 공정
                                                                                                                                    (정답률: 83%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 다음 모노리틱(Monolithic) IC의 제조과정 중 제일 마지막에 수행하는 공정은?

                                                                                                                                      1. 에피택셜(Epitaxial) 성장
                                                                                                                                      2. 산화막(Oxide) 생성
                                                                                                                                      3. 알루미늄 증착
                                                                                                                                      4. 불순물 확산
                                                                                                                                      (정답률: 66%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 전달게이트(transmission gate)에 대한 설명으로 틀린 것은?

                                                                                                                                        1. 스위치로 사용하기 위하여 NMOS와 PMOS를 병렬로 연결한 것이다.
                                                                                                                                        2. 두 개의 MOS 중 하나가 고장일 경우에도 동작을 한다.
                                                                                                                                        3. 실리콘 사용 면적이 감소하여 회로가 단순화 된다.
                                                                                                                                        4. ON 상태에서 NMOS와 PMOS가 모두 도통이 되므로 패스트랜지스터보다 ON 상태의 저항이 적다.
                                                                                                                                        (정답률: 45%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 중 직접회로설계의 전반부(front-end) 설계에 해당하지 않는 것은?

                                                                                                                                          1. 레이아웃 설계(layout design)
                                                                                                                                          2. 논리회로 설계(logic design)
                                                                                                                                          3. 구조수준 설계(structural-level design)
                                                                                                                                          4. 행위수준 설계(behavloral-level design)
                                                                                                                                          (정답률: 67%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 시스템의 행동을 기술하기 위한 하드웨어 기술 언어에 속하는 것은?

                                                                                                                                            1. C-LANGUAGE
                                                                                                                                            2. VERILOG
                                                                                                                                            3. PASCAL
                                                                                                                                            4. COBOL
                                                                                                                                            (정답률: 68%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. VLSI 레이아웃 설계 후 레이아웃 도면으로부터 추출한 저항 및 커패시턴스 값을 반영하여 논리 시뮬레이션을 다시 실시하는 과정을 일컫는 것은?

                                                                                                                                              1. floor planning
                                                                                                                                              2. back annotation
                                                                                                                                              3. logic synthesis
                                                                                                                                              4. self-alignment
                                                                                                                                              (정답률: 74%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 동적 CMOS 로직과 거의 같으나, 출력단에 인버팅래치가 달려있는 점이 다른 로직은?

                                                                                                                                                1. 도미노 로직
                                                                                                                                                2. 카미노 로직
                                                                                                                                                3. 슈도 로직
                                                                                                                                                4. 트랜스 로직
                                                                                                                                                (정답률: 72%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 중 문턱전압(threshold voltage)에 대한 설명으로 옳은 것은?

                                                                                                                                                  1. 전류가 포화상태일 때의 드레인 전압
                                                                                                                                                  2. 채널이 사라지기 시작하는 게이트 전압
                                                                                                                                                  3. 전류가 포화상태로 진압하는 게이트 저압
                                                                                                                                                  4. 드레인 전류가 흐를 수 있도록 채널이 형성되는 시점의 게이트 전압
                                                                                                                                                  (정답률: 63%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. MOSFET에서 K×M/L는 무엇을 정의하는 식인가? (단, K:공정 전달 전도도, W:트랜지스터 채널폭, L:트랜지스터 길이)

                                                                                                                                                    1. 소자 전달 전도도
                                                                                                                                                    2. 캐리어 이동도
                                                                                                                                                    3. 게이트 유전막
                                                                                                                                                    4. 유효채널
                                                                                                                                                    (정답률: 68%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 게이트 전압(V)이 기관 전압(V )보다 낮은 전위를 갖는 경우, MOS 구조의 동작 모드는?

                                                                                                                                                      1. 반전 모드(Inversion Mode)
                                                                                                                                                      2. 공정 모드(Depletion Mode)
                                                                                                                                                      3. 증가 모드(Enhancement Mode)
                                                                                                                                                      4. 축적 모드(Accumulation Mode)
                                                                                                                                                      (정답률: 68%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음 중 직접회로 공정에서 불순물을 첨가하는 방법이 아닌 것은?

                                                                                                                                                        1. 확산
                                                                                                                                                        2. 이온 주입
                                                                                                                                                        3. 성장
                                                                                                                                                        4. 산화
                                                                                                                                                        (정답률: 63%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 두 pMOS를 병렬 연결하여 반드시 한 게이트 입력에 “0”을 일력할 경우 형성되는 전도 패스의 기능을 볼 함수로 옳게 표현한 것은?

                                                                                                                                                          1. aㆍb
                                                                                                                                                          2. a+b
                                                                                                                                                          (정답률: 63%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 게이트 어레이 방식 설계에 대한 설명으로 옳지 않은 것은?

                                                                                                                                                            1. 웨이퍼를 절약할 수 있다.
                                                                                                                                                            2. 칩 제조 공정의 시간이 절약된다.
                                                                                                                                                            3. 회로 설계의 유연성이 증가한다.
                                                                                                                                                            4. 표준 셀 방식보다 칩의 크기가 작다.
                                                                                                                                                            (정답률: 62%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 실제로 클럭 신호는 MOS의 저항 및 용량 특성에 따라서 전달 과정에서 지연 효과를 갖게 되어 클럭의 시간차가 생긴다. 이와 같은 현상을 무엇이라고 하는가?

                                                                                                                                                              1. 글리치(glitch)
                                                                                                                                                              2. 해저드(hazard)
                                                                                                                                                              3. 경합(race)
                                                                                                                                                              4. 스큐(skew)
                                                                                                                                                              (정답률: 62%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. MOS 트랜지스터에서 게이트 출력이 ‘1“ 또는 ”0“레벨에 있을 경우 DC 전력을 거의 소모하지 않는 디바이스는?

                                                                                                                                                                1. n-MOS
                                                                                                                                                                2. p-MOS
                                                                                                                                                                3. I-MOS
                                                                                                                                                                4. CMOS
                                                                                                                                                                (정답률: 71%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
