기계조립산업기사 (2010-03-07 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 표면거칠기가 좋다.
  2. 공구의 수명이 길다.
  3. 가공물 고정이 유리하다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 80%)
    profile_image
    1

    2. 수기가공에서 수나사를 가공하는 공구는?

    1. 탭
    2. 리머
    3. 다이스
    4. 스크레이퍼
    (정답률: 73%)
      profile_image
      1

      3. 보조 프로그램 호출 시 사용되는 보조기능은?

      1. M 00
      2. M01
      3. M 98
      4. M 99
      (정답률: 74%)
        profile_image
        1

        4. 다음 중 금속 귀환장치가 있는 기계는?

        1. 셰이퍼
        2. 지그보링머신
        3. 밀링
        4. 호빙머신
        (정답률: 74%)
          profile_image
          1

          5. 보링 머신에서 가공이 가능한 방법이 아닌 것은?

          1. 드릴링
          2. 리밍
          3. 태핑
          4. 그라인딩
          (정답률: 71%)
            profile_image
            1

            6. 센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?

            1. 가공물을 연속적으로 가공하기가 곤란하다.
            2. 연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
            3. 일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
            4. 가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
            (정답률: 50%)
              profile_image
              1

              7. 밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?

              1. 공작물의 길이가 짧을 때
              2. 바이트의 날끝이 불량할 때
              3. 절삭속도가 부적당할 때
              4. 공작물의 고정이 불량할 때
              (정답률: 93%)
                profile_image
                1

                8. 주철과 같이 매짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?

                1. 전단형
                2. 경작형
                3. 균열형
                4. 유동형
                (정답률: 69%)
                  profile_image
                  1

                  9. 브로칭머신의 절삭공구인 브로치의 구조에 해당되지 않는 것은?

                  1. 자루부
                  2. 절삭부
                  3. 안내부
                  4. 경사부
                  (정답률: 40%)
                    profile_image
                    1

                    10. 회전하는 상자에 공작물과 숫돌입자, 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철(凹凸)을 제거하여 매끈한 가공면을 얻는 것은?

                    1. 숏피닝
                    2. 수퍼피니싱
                    3. 버니싱
                    4. 배럴가공
                    (정답률: 80%)
                      profile_image
                      1

                      11. 각도 측정기인 오토 콜리메이터(auto-collimator)의 주요 부속품에 해당하지 않는 것은?

                      1. 폴리건 프리즘
                      2. 변압기
                      3. 펜터 프리즘
                      4. 접촉식 프로브
                      (정답률: 48%)
                        profile_image
                        1

                        12. 드라이버 사용 시 유의사항으로 맞지 않은 것은?

                        1. 드라이버 날 끝이 홈의 폭과 길이가 같은 것을 사용한다.
                        2. 드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
                        3. 작은 공작물은 한손으로 잡고 사용한다.
                        4. 전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
                        (정답률: 79%)
                          profile_image
                          1

                          13. 연삭가공의 특징으로 옳지 않은 것은?

                          1. 경화된 강과 같은 단단한 재료를 가공할 수 있다.
                          2. 가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
                          3. 정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
                          4. 숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
                          (정답률: 70%)
                            profile_image
                            1

                            14. 알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가 낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?

                            1. A
                            2. C
                            3. WA
                            4. GC
                            (정답률: 62%)
                              profile_image
                              1

                              15. 직업병의 발생원인과 가장 관계가 먼 것은?

                              1. 분진
                              2. 유해가스
                              3. 공장규모
                              4. 소음
                              (정답률: 85%)
                                profile_image
                                1

                                16. 윤활제의 구비조건이 될 수 없는 것은?

                                1. 사용 상태에서 충분한 점도를 유지할 것
                                2. 한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
                                3. 산화나 열에 대하여 안정성이 높을 것
                                4. 화학적으로 불활성이며 깨끗하고 균질 할 것
                                (정답률: 87%)
                                  profile_image
                                  1

                                  17. 공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?

                                  1. 배율이 높다.
                                  2. 타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
                                  3. 내경 측정에 있어 정도가 높은 측정을 할 수 있다.
                                  4. 비교측정기가 아니기 때문에 마스터는 필요 없다.
                                  (정답률: 77%)
                                    profile_image
                                    1

                                    18. 일감과 공구가 모두 회전하면서 절삭하는 공작기계는?

                                    1. 선반(Lathe)
                                    2. 밀링 머신(Milling machine)
                                    3. 드릴링 머신(Drilling machine)
                                    4. 원통 연삭기(Cylindrical grinding machine)
                                    (정답률: 79%)
                                      profile_image
                                      1

                                      19. 절삭저항의 3분력에 해당되지 않는 것은?

                                      1. 표면분력
                                      2. 주분력
                                      3. 이송분력
                                      4. 배분력
                                      (정답률: 94%)
                                        profile_image
                                        1

                                        20. 버핑의 사용 목적이 아닌 것은?

                                        1. 공작물의 표면을 광택내기 위하여
                                        2. 공작물의 표면을 매끈하게 하기 위하여
                                        3. 정밀도를 요하는 가공보다 외관을 좋게 하기 위하여
                                        4. 폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
                                        (정답률: 67%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 연강의 사용 용도로 적합하지 않는 것은?

                                          1. 볼트
                                          2. 리벳
                                          3. 파이프
                                          4. 게이지
                                          (정답률: 65%)
                                            profile_image
                                            1

                                            22. 순철에 대한 설명으로 잘못된 것은?

                                            1. 투자율이 높아 변압기, 발전기용으로 사용된다.
                                            2. 단접이 용이하고, 용접성도 좋다.
                                            3. 바닷물, 화학약품 등에 대한 내식성이 좋다.
                                            4. 고온에서 산화작용이 심하다.
                                            (정답률: 70%)
                                              profile_image
                                              1

                                              23. 풀림 처리의 목적으로 가장 적합한 것은?

                                              1. 연화 및 내부응력 제거
                                              2. 경도의 증가
                                              3. 조직의 오스테나이트화
                                              4. 표면의 경화
                                              (정답률: 75%)
                                                profile_image
                                                1

                                                24. 다음 중 합금이 아닌 것은?

                                                1. 니켈
                                                2. 황동
                                                3. 두랄루민
                                                4. 켈밋
                                                (정답률: 85%)
                                                  profile_image
                                                  1

                                                  25. 담금질 조직 중 가장 경도가 높은 것은?

                                                  1. 펄라이트
                                                  2. 마텐자이트
                                                  3. 솔바이트
                                                  4. 트루스타이트
                                                  (정답률: 73%)
                                                    profile_image
                                                    1

                                                    26. 회주철(grey cast iron)의 조직에 가장 큰 영향을 주는 것은?

                                                    1. C와 Si
                                                    2. Si와 Mn
                                                    3. Si와 S
                                                    4. Ti와 P
                                                    (정답률: 69%)
                                                      profile_image
                                                      1

                                                      27. 6:4황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선박용 기계, 화학 기계 등에 사용하는 황동은?

                                                      1. 에드미럴티 황동
                                                      2. 네이벌 황동
                                                      3. 델타메탈
                                                      4. 톰백
                                                      (정답률: 48%)
                                                        profile_image
                                                        1

                                                        28. 탄소강에서 공석강의 현미경 조직은?

                                                        1. 초석페라이트와 펄라이트
                                                        2. 초석시멘트타이트와 펄라이트
                                                        3. 층상펄라이트와 시멘타이트의 혼합조직
                                                        4. 공석 페라이트와 공석 시멘타이트의 혼합조직
                                                        (정답률: 48%)
                                                          profile_image
                                                          1

                                                          29. 다음 구조용 복합재료 중 섬유강화 금속은?

                                                          1. FRTP
                                                          2. SPF
                                                          3. FRM
                                                          4. FRP
                                                          (정답률: 78%)
                                                            profile_image
                                                            1

                                                            30. 담금질 효과와 가장 관련이 적은 것은?

                                                            1. 가열온도
                                                            2. 냉각속도
                                                            3. 자성
                                                            4. 결정입도
                                                            (정답률: 85%)
                                                              profile_image
                                                              1

                                                              31. 지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm인가? (단, 키의 허용전단응력 τ=40[N/mm2], 키의 규격(폭×높이) b×h=12mm×10mm이다.)

                                                              1. 80
                                                              2. 85
                                                              3. 90
                                                              4. 95
                                                              (정답률: 10%)
                                                                profile_image
                                                                1

                                                                32. SI 단위와 기호로 잘못 짝지어진 것은?

                                                                1. 주파수-헤르츠(Hz)
                                                                2. 에너지-줄(J)
                                                                3. 전기량, 전하-와트(W)
                                                                4. 전기저항-옴)Ω)
                                                                (정답률: 78%)
                                                                  profile_image
                                                                  1

                                                                  33. 10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용응력은 60MPa로 하고, 비틀림 응력은 수직응력의 1/3 정도로 본다.)

                                                                  1. 12mm
                                                                  2. 18mm
                                                                  3. 22mm
                                                                  4. 25mm
                                                                  (정답률: 25%)
                                                                    profile_image
                                                                    1

                                                                    34. 기본 부하용량이 33000N이고, 베어링하중이 4000N인 볼베어링이 900rpm로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?

                                                                    1. 9⑤0
                                                                    2. 9500
                                                                    3. 10400
                                                                    4. 11500
                                                                    (정답률: 43%)
                                                                      profile_image
                                                                      1

                                                                      35. 나사를 용도에 따라 체결용으로 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?

                                                                      1. 사각 나사
                                                                      2. 사다리꼴 나사
                                                                      3. 톱니 나사
                                                                      4. 삼각 나사
                                                                      (정답률: 60%)
                                                                        profile_image
                                                                        1

                                                                        36. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의 허용비틀림응력은 39.2MPa이다.)

                                                                        1. 8.59
                                                                        2. 16.84
                                                                        3. 30.23
                                                                        4. 181.38
                                                                        (정답률: 28%)
                                                                          profile_image
                                                                          1

                                                                          37. 역류를 방지하며 유체를 한쪽 방향으로만 흘러가게 하는 밸브(valve)로 적합한 것은?

                                                                          1. 체크 밸브
                                                                          2. 감압 밸브
                                                                          3. 시퀀스 밸브
                                                                          4. 언로드 밸브
                                                                          (정답률: 59%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음 마찰자 중 무단(無段)변속장치로 이용할 수 없는 것은?

                                                                            1. 홈 마찰자
                                                                            2. 에반스 마찰자
                                                                            3. 원판 마찰자
                                                                            4. 구면 마찰자
                                                                            (정답률: 53%)
                                                                              profile_image
                                                                              1

                                                                              39. 스플라인에 대한 설명으로 틀린 것은?

                                                                              1. 축에 여러 개의 같은 키 홈을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
                                                                              2. 종류에는 각형 스플라인, 헬리컬 스플라인, 세리이션 등이 있다.
                                                                              3. 용도는 주로 변속장치, 자동차 변속기 등의 속도 변환용 축에 사용된다.
                                                                              4. 키 보다 큰 토크를 전달할 수 있다.
                                                                              (정답률: 50%)
                                                                                profile_image
                                                                                1

                                                                                40. 400rpm으로 전동축을 지지하고 있는 미끄럼 베어링에서 저널의 지름 d=6cm, 저널의 길이 ℓ=10cm이고, 4.2kN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa인가?

                                                                                1. 0.5
                                                                                2. 0.6
                                                                                3. 0.7
                                                                                4. 0.8
                                                                                (정답률: 17%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계제도 및 CNC 공작법

                                                                                  41. 도면에 표시된 재료기호가 “SF390A"로 되었을 때 ”390“이 뜻하는 것은?

                                                                                  1. 재질 표시
                                                                                  2. 탄소 함유량
                                                                                  3. 최저 인장 강도
                                                                                  4. 제품명 또는 규격명 표시
                                                                                  (정답률: 69%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 중 억지 끼워 맞춤에 해당하는 것은?

                                                                                    1. H7/g6
                                                                                    2. H7/k6
                                                                                    3. H7/m6
                                                                                    4. H7/s6
                                                                                    (정답률: 79%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 그림과 같이 도면의 일부를 도시하는 것으로 충분한 경우 필요부분만 나타내는 투상도의 명칭은?

                                                                                      1. 국부 투상도
                                                                                      2. 부분 투상도
                                                                                      3. 회전 투상도
                                                                                      4. 부분 확대도
                                                                                      (정답률: 86%)
                                                                                        profile_image
                                                                                        1

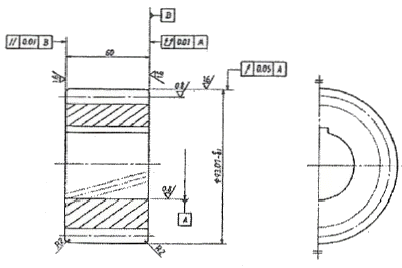

                                                                                        44. 그림은 어느 기어를 도시한 것인가?

                                                                                        1. 스퍼 기어
                                                                                        2. 헬리컬 기어
                                                                                        3. 직선베벨 기어
                                                                                        4. 윔 기어
                                                                                        (정답률: 65%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 기하공차의 도시 방법에서 위치도를 나타내는 것은?

                                                                                          2. ○
                                                                                          3. ◎
                                                                                          (정답률: 82%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 도면에서 A의 길이는 얼마인가?

                                                                                            1. 60
                                                                                            2. 80
                                                                                            3. 72
                                                                                            4. 96
                                                                                            (정답률: 74%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 그림과 같은 표면의 결 표시기호에서 M이 뜻하는 것은?

                                                                                              1. 가공으로 생긴 선이 투상면에 직각 또는 평행
                                                                                              2. 가공으로 생긴 선이 거의 동심원
                                                                                              3. 가공으로 생긴 선이 두 방향으로 교차
                                                                                              4. 가공으로 생긴 선이 여러 방향으로 교차 또는 무 방향
                                                                                              (정답률: 75%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 ()안에 적절한 것은?

                                                                                                1. 5mm
                                                                                                2. 10mm
                                                                                                3. 15mm
                                                                                                4. 20mm
                                                                                                (정답률: 82%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 물체의 보이지 않는 부분의 모양을 표시하는 선은?

                                                                                                  1. 외형선
                                                                                                  2. 숨은선
                                                                                                  3. 중심선
                                                                                                  4. 파단선
                                                                                                  (정답률: 78%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 볼 베어링의 도시 기호에서 복렬 자동 조심 볼 베어링에 해당하는 것은?

                                                                                                    (정답률: 77%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 선반 외경용 툴 홀더 규격에서 밑줄 친 25개가 나타내는 의미는 무엇인가?

                                                                                                      1. 생크의 높이
                                                                                                      2. 절삭날 깊이
                                                                                                      3. 바이트의 길이
                                                                                                      4. 바이트의 폭
                                                                                                      (정답률: 80%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. CNC 와이어 컷 방전가공에서 절연액(가공액)으로 물을 사용할 때의 장점이 아닌 것은?

                                                                                                        1. 취급이 용이하고 화재의 위험이 없다.
                                                                                                        2. 공작물과 와이어 전극을 빨리 냉각시킨다.
                                                                                                        3. 가공물의 표면상태가 양호하고 광택이 난다.
                                                                                                        4. 가공시 발생하는 불순물 제거가 양호하다.
                                                                                                        (정답률: 71%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 머시닝센터의 가공 작업시 주의할 사항으로 올바른 것은?

                                                                                                          1. 측정은 기계를 가동 중 직접 행한다.
                                                                                                          2. 주축의 회전은 최대 부하 상태로 지령해야 한다.
                                                                                                          3. 절삭유로 기름을 사용할 때는 필히 장갑을 끼고 가공한다.
                                                                                                          4. 칩의 제거는 기계가 정지한 후에 한다.
                                                                                                          (정답률: 58%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보기구 방식은?

                                                                                                            1. 폐쇄회로 방식
                                                                                                            2. 반개회로 방식
                                                                                                            3. 개방회로 방식
                                                                                                            4. 반폐쇄회로 방식
                                                                                                            (정답률: 27%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 그림과 같이 ①에서 ②로 가공하고자 할 때 잘못된 프로그램은?

                                                                                                              1. G17 G90 G03 X10. Y10. R10. F200 ;
                                                                                                              2. G17 G91 G03 X10. Y10. R10. F200 ;
                                                                                                              3. G17 G91 G03 X10. Y10. I10. F200 ;
                                                                                                              4. G17 G91 G03 X10. Y10. J10. F200 ;
                                                                                                              (정답률: 50%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 밀링커터의 바깥지름이 100mm, 날수가 12개인 초경합금커터로 길이 250mm의 연강을 절삭하려고 한다. 날 1개마다 이송을 0.2mm로 하면 1회 절삭시간은 약 몇 분인가? (단, 절삭속도는 25m/min으로 한다.)

                                                                                                                1. 2
                                                                                                                2. 1.3
                                                                                                                3. 1.8
                                                                                                                4. 0.9
                                                                                                                (정답률: 27%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 범용 공작기계에서 사람이 손으로 핸들을 돌리는 기능은 CNC 공작기계에서는 어느 부분에 해당하는가?

                                                                                                                  1. 컨트롤러
                                                                                                                  2. 볼 스크루
                                                                                                                  3. 리졸버
                                                                                                                  4. 서보기구
                                                                                                                  (정답률: 58%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 다음 CNC선반 프로그램에서 []안에 적합한 것을 순서대로 나열한 것은?

                                                                                                                    1. S, G97, 0101, E
                                                                                                                    2. S, G97, 0101, G
                                                                                                                    3. F, G97,0100, S
                                                                                                                    4. S, G96, 0101, F
                                                                                                                    (정답률: 60%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 머시닝센터 프로그램에서 (+)방향 공구길이 보정을 나타내는 G-코드는?

                                                                                                                      1. G49
                                                                                                                      2. G44
                                                                                                                      3. G43
                                                                                                                      4. G45
                                                                                                                      (정답률: 44%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. CNC 선반에서 나사가공을 할 때 주축의 회전수가 변하면 올바른 나사를 가공할 수 없다. 이 때 주축 회전수를 일정하게 제어하기 위해 사용하는 G-코드로 알맞은 것은?

                                                                                                                        1. G94
                                                                                                                        2. G96
                                                                                                                        3. G97
                                                                                                                        4. G98
                                                                                                                        (정답률: 39%)
                                                                                                                          profile_image
