기계설계산업기사 (2019-04-27 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 다음 중 기어 가공의 절삭법이 아닌 것은?

  1. 형판을 이용하는 절삭법
  2. 다인 공구를 이용하는 절삭법
  3. 총형 공구를 이용하는 절삭법
  4. 창성을 이용하는 절삭법
(정답률: 70%)
    profile_image
    1

    2. 일반적으로 니형 밀링머신의 크기 또는 호칭을 표시하는 방법으로 틀린 것은?

    1. 콜릿 척의 크기
    2. 테이블 작업면의 크기(길이×폭)
    3. 테이블의 이동거리(좌우×전후×상하)
    4. 테이블의 전·후 이송을 기준으로 한 호칭번호
    (정답률: 75%)
      profile_image
      1

      3. 구성인선(built-up edge)이 생기는 것을 방지하기 위한 대책으로 틀린 것은?

      1. 절삭 속도를 높인다.
      2. 절삭 깊이를 깊게 한다.
      3. 절삭유를 충분히 공급한다.
      4. 공구의 윗면 경사각을 크게 한다.
      (정답률: 77%)
        profile_image
        1

        4. 허용할 수 있는 부품의 오차 정도를 결정한 후 각각 최대 및 최소 치수를 설정하여 부품의 치수가 그 범위 내에 드는지를 검사하는 게이지는?

        1. 다이얼 게이지
        2. 게이지 블록
        3. 간극 게이지
        4. 한계 게이지
        (정답률: 72%)
          profile_image
          1

          5. 선반가공에 영향을 주는 절삭조건에 대한 설명으로 틀린 것은?

          1. 이송이 증가하면 가공변질층은 깊어진다.
          2. 절삭각이 커지면 가공변질층은 깊어진다.
          3. 절삭속도가 증가하면 가공변질층은 얕아진다.
          4. 절삭온도가 상승하면 가공변질층은 깊어진다.
          (정답률: 54%)
            profile_image
            1

            6. 드릴로 구멍 가공은 한 다음에 사용하는 공구가 아닌 것은?

            1. 리머
            2. 센터 펀치
            3. 카운터 보어
            4. 카운터 싱크
            (정답률: 85%)
              profile_image
              1

              7. 다음 중 수용성 절삭유에 속하는 것은?

              1. 유화유
              2. 혼성유
              3. 광유
              4. 동식물유
              (정답률: 62%)
                profile_image
                1

                8. 도면에 편심량이 3mm로 주어졌다. 이때 다이얼 게이지 눈금의 변위량이 얼마로 나타나도록 편심시켜야 하는가?

                1. 3mm
                2. 4.5mm
                3. 6mm
                4. 7.5mm
                (정답률: 77%)
                  profile_image
                  1

                  9. 다음 중 대형이며 중량이 공작물을 가공하기 위한 밀링머신으로 중절삭이 가능한 것은?

                  1. 나사 밀링머신(thread milling machine)
                  2. 만능 밀링머신(universal milling machine)
                  3. 생산형 밀링머신(production milling machine)
                  4. 플레이너형 밀링머신(planer milling machine)
                  (정답률: 75%)
                    profile_image
                    1

                    10. 게이지 블록 중 표준용(calibration grade)으로서 측정기류의 정도 검사 등에 사용되는 게이지 등급은?

                    1. 00(AA)급
                    2. 0(A)급
                    3. 1(B)급
                    4. 2(C)급
                    (정답률: 69%)
                      profile_image
                      1

                      11. 원주를 단식 분할법으로 32등분하고자 할 때, 다음 준비된 분할판을 사용하여 작업하는 방법으로 옳은 것은?

                      1. 16구멍 열에서 1 회전과 4 구멍씩
                      2. 20구멍 열에서 1 회전과 10 구멍씩
                      3. 27구멍 열에서 1 회전과 18 구멍씩
                      4. 33구멍 열에서 1 회전과 18 구멍씩
                      (정답률: 62%)
                        profile_image
                        1

                        12. 다음 중 산화알루미늄(Al2O3) 분말을 주성분으로 소결한 적살공구 재료는?

                        1. 세라믹
                        2. 고속도강
                        3. 다이아몬도
                        4. 주조경질합금
                        (정답률: 76%)
                          profile_image
                          1

                          13. 연삭가공 중 가공표면의 표면 거칠기가 나빠지고 정밀도가 저하되는 떨림 현상이 나타나는 원인이 아닌 것은?

                          1. 숫돌의 평형 상태가 불량할 경우
                          2. 숫돌축이 편심되어 있을 경우
                          3. 숫돌의 결합도가 너무 작을 경우
                          4. 연삭기 자체에 진동이 있을 경우
                          (정답률: 68%)
                            profile_image
                            1

                            14. 고속도강 절삭공구를 사용하여 저탄소강재를 절삭할 때 가장 일반적인 구성인선(built-up edge)의 임계 속도(m/min)는?

                            1. 50
                            2. 120
                            3. 150
                            4. 170
                            (정답률: 68%)
                              profile_image
                              1

                              15. CNC선반에 대한 설명으로 틀린 것은?

                              1. 축은 공구대가 전후좌우의 2방향으로 이동하므로 2축을 사용한다.
                              2. 휴지(dwell)기능은 지정한 시간 동안 이송이 정지되는 기능을 의미한다.
                              3. 좌표치의 지령방식에는 절대지령과 증분지령이 있고, 한 블록에 2가지를 혼합하여 지령할 수 없다.
                              4. 테이퍼나 원호를 절삭 시, 임의의 인선 반지름을 가지는 공구의 인선 반지름에 의한 가공 경로의 오차를 CNC장치에서 자동으로 보정하는 인선 반지름 보정 기능이 있다.
                              (정답률: 63%)
                                profile_image
                                1

                                16. 선반에서 테이퍼의 각이 크고 길이가 짧은 테이퍼를 가공하기에 가장 적합한 방법은?

                                1. 백기어 사용 방법
                                2. 심압대의 편위 방법
                                3. 복식 공구대를 경사시키는 방법
                                4. 테이퍼 절삭장치를 이용하는 방법
                                (정답률: 50%)
                                  profile_image
                                  1

                                  17. 밀링머신에 관한 안전사항으로 틀린 것은?

                                  1. 장갑이 끼지 않도록 한다.
                                  2. 가공 중에 손으로 가공면을 점검하지 않는다.
                                  3. 칩 받이가 있기 때문에 보호안경은 필요없다.
                                  4. 강력 절삭을 할 때에는 공작물을 바이스에 깊게 물린다.
                                  (정답률: 88%)
                                    profile_image
                                    1

                                    18. 탭(tap)이 부러지는 원인이 아닌 것은?

                                    1. 소재보다 경도가 높은 경우
                                    2. 구멍이 바르지 못하고 구부러진 경우
                                    3. 탭 선단이 구멍바닥에 부딪혔을 경우
                                    4. 탭의 지름에 적합한 핸들을 사용하지 않는 경우
                                    (정답률: 80%)
                                      profile_image
                                      1

                                      19. 가늘고 긴 일정한 단면 모양을 가진 공구에 많은 날을 가진 절삭 공구가 사용되며, 공작물의 홈을 빠르게 가공할 수 있어 대량생산에 적합한 가공 방법은?

                                      1. 보링(boring)
                                      2. 태핑(tapping)
                                      3. 셰이핑(shaping)
                                      4. 브로칭(broaching)
                                      (정답률: 74%)
                                        profile_image
                                        1

                                        20. 연삭균열에 관한 설명으로 틀린 것은?

                                        1. 열팽창에 의해 발생된다.
                                        2. 공석강에 가까운 탄소강에서 자주 발생된다.
                                        3. 연삭균열을 방지하기 위해서는 결합도가 연한 숫돌을 사용한다.
                                        4. 이송을 느리게 하고 연삭액을 충분히 사용하여 방지할 수 있다.
                                        (정답률: 38%)
                                          profile_image
                                          1

                                          2과목: 기계제도

                                          21. 다음 도면의 크기 중 A1 용지의 크기를 나타낸 것은? (단, 치수의 단위는 mm이다.)

                                          1. 841×1189
                                          2. 594×841
                                          3. 420×594
                                          4. 297×420
                                          (정답률: 71%)
                                            profile_image
                                            1

                                            22. 다음과 같은 표면의 결 도시기호에 C가 의미하는 것은?

                                            1. 가공에 의한 컷의 줄무늬가 투상면에 평행
                                            2. 가공에 의한 컷의 줄무늬가 투상면에 경사지고 두 방향으로 교차
                                            3. 가공에 의한 컷의 줄무늬가 투상면의 중심에 대한 동심원 모양
                                            4. 가공에 의한 컷의 줄무늬가 투상면에 대해 여러 방향
                                            (정답률: 80%)
                                              profile_image
                                              1

                                              23. 그림과 같은 용접기호의 명칭으로 맞는 것은?

                                              1. 개선 각이 급격한 V형 맞대기 용접
                                              2. 개선 각이 급격한 일면 개선형 맞대기 용접
                                              3. 가장자리(edge) 용접
                                              4. 표면 육성
                                              (정답률: 65%)
                                                profile_image
                                                1

                                                24. 그림과 같은 3각법으로 정투상한 정면도와 평면도에서 대한 우측면도로 가장 적합한 것은?

                                                (정답률: 59%)
                                                  profile_image
                                                  1

                                                  25. 다음과 같은 치수 120 숫자 위의 기호가 뜻하는 것은?

                                                  1. 원호의 길이
                                                  2. 참고 치수
                                                  3. 현의 길이
                                                  4. 각도 치수
                                                  (정답률: 79%)
                                                    profile_image
                                                    1

                                                    26. 지름이 10cm이고, 길이가 20cm인 알루미늄봉이 있다. 이 알루미늄의 비중이 2.7일 때 질량(kg)은?

                                                    1. 0.424kg
                                                    2. 4.24kg
                                                    3. 1.70kg
                                                    4. 17.0kg
                                                    (정답률: 60%)
                                                      profile_image
                                                      1

                                                      27. KS에서 정의하는 기하공차 기호 중에서 위치공차 기호들만으로 짝지어진 것은?

                                                      (정답률: 82%)
                                                        profile_image
                                                        1

                                                        28. 구름 베어링 기호 중 안지름이 10mm인 것은?

                                                        1. 7000
                                                        2. 7001
                                                        3. 7002
                                                        4. 7010
                                                        (정답률: 77%)
                                                          profile_image
                                                          1

                                                          29. 다음 중 가는 1점 쇄선으로 표시하지 않는 것은?

                                                          1. 피치선
                                                          2. 기준선
                                                          3. 중심선
                                                          4. 숨은선
                                                          (정답률: 71%)
                                                            profile_image
                                                            1

                                                            30. 그림과 같은 기하공차의 해석으로 가장 적합한 것은?

                                                            1. 지정 길이 100mm에 대하여 0.⑤mm, 전체길이에 대해 0.0⑤mm의 대칭도
                                                            2. 지정 길이 100mm에 대하여 0.⑤mm, 전체길이에 대해 0.0⑤mm의 평행도
                                                            3. 지정 길이 100mm에 대하여 0.0⑤mm, 전체길이에 대해 0.⑤mm의 대칭도
                                                            4. 지정 길이 100mm에 대하여 0.0⑤mm, 전체길이에 대해 0.⑤mm의 평행도
                                                            (정답률: 74%)
                                                              profile_image
                                                              1

                                                              31. 끼워맞춤 관계에 있어서 헐거운 끼워맞춤에 해당하는 것은?

                                                              1. H7/g6
                                                              2. H7/n6
                                                              3. P6/h6
                                                              4. N6/h6
                                                              (정답률: 76%)
                                                                profile_image
                                                                1

                                                                32. 다음 중 단열 앵귤러 볼 베어링의 간략 도시 기호는?

                                                                (정답률: 49%)
                                                                  profile_image
                                                                  1

                                                                  33. KS 나사의 표시기호에 대한 설명으로 잘못된 것은?

                                                                  1. 호칭 기호 M은 미터 나사이다.
                                                                  2. 호칭 기호 UNF은 유니파이 가는 나사이다.
                                                                  3. 호칭 기호 PT은 관용 평행 나사이다.
                                                                  4. 호칭 기호 TW은 29도 사다리꼴 나사이다.
                                                                  (정답률: 64%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 용접 기호에 대한 설명으로 옳지 않은 것은?

                                                                    1. : 매끄럽게 처리한 필릿 용접
                                                                    2. : 넓은 루트면이 있고 이면 용접된 V형 맞대기 용접
                                                                    3. : 평면 마감 처리한 V형 맞대기 용접
                                                                    4. : 볼록한 필릿 용접
                                                                    (정답률: 61%)
                                                                      profile_image
                                                                      1

                                                                      35. 크로뮴 몰리브데넘 강의 KS 재료 기호는?

                                                                      1. SMn
                                                                      2. SMnC
                                                                      3. SCr
                                                                      4. SCM
                                                                      (정답률: 73%)
                                                                        profile_image
                                                                        1

                                                                        36. 그림과 같이 스퍼 기어의 주투상도를 부분 단면도로 나타낼 때, 'A'가 지시하는 곳의 선의 모양은?

                                                                        1. 가는 실선
                                                                        2. 굵은 파선
                                                                        3. 굵은 실선
                                                                        4. 가는 파선
                                                                        (정답률: 62%)
                                                                          profile_image
                                                                          1

                                                                          37. 기계제도에서 도면이 구비해야 할 기본요건으로 거리가 먼 것은?

                                                                          1. 대상물의 도형과 함께 필요로 하는 크기, 모양, 자세 등의 정보를 포함하여야 하며, 필요에 따라 재료, 가공방법 등의 정보를 포함하여야 한다.
                                                                          2. 무역 및 기술의 국제 교류의 입장에서 국제성을 가져야 한다.
                                                                          3. 도면 표현에 있어서 설계자의 독창성이 잘 나타나야 한다.
                                                                          4. 마이크로 필름 촬영 등을 포함한 복사 및 도면의 보존, 검색, 이용이 확실히 되도록 내용과 양식이 구비되어야 한다.
                                                                          (정답률: 85%)
                                                                            profile_image
                                                                            1

                                                                            38. 그림과 같은 제3각법 정투상도면의 입체도로 가장 적합한 것은?

                                                                            (정답률: 84%)
                                                                              profile_image
                                                                              1

                                                                              39. 그림과 같이 크기와 간격이 같은 여러 구멍의 치수 기입에서 (A)에 들어갈 치수로 옳은 것은?

                                                                              1. 180
                                                                              2. 195
                                                                              3. 210
                                                                              4. 225
                                                                              (정답률: 76%)
                                                                                profile_image
                                                                                1

                                                                                40. 아래 그림은 제3각법으로 투상한 정면도와 평면도를 나타낸 것이다. 여기에 가장 적합한 우측면도는?

                                                                                (정답률: 45%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 다음 중 철-탄소상태도에서 나타나지 않는 불변점은?

                                                                                  1. 공정점
                                                                                  2. 포석점
                                                                                  3. 공석점
                                                                                  4. 포정점
                                                                                  (정답률: 56%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 강의 표면 경화법에 대한 설명으로 틀린 것은?

                                                                                    1. 침탄법에는 고체침탄법, 액체침탄법, 가스침탄법 등이 있다.
                                                                                    2. 질화법은 강 표면에 질소를 침투시켜 경화하는 방법이다.
                                                                                    3. 화염경화법은 일반 담금질법에 비해 담금질 변형이 적다.
                                                                                    4. 세라다이징은 철강 표면에 Cr을 확산 침투시키는 방법이다.
                                                                                    (정답률: 65%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 구리에 아연이 5~20% 정도 첨가되어 전연성이 좋고 색깔이 아름다워 장식용 악기 등에 사용되는 것은?

                                                                                      1. 톰백
                                                                                      2. 백동
                                                                                      3. 6-4 황동
                                                                                      4. 7-3 황동
                                                                                      (정답률: 75%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 중 결정격자가 면심입방격자인 금속은?

                                                                                        1. Al
                                                                                        2. Cr
                                                                                        3. Mo
                                                                                        4. Zn
                                                                                        (정답률: 56%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 아공석강에서 탄소함량이 증가함에 따른 기계적 성질 변화에 대한 설명으로 틀린 것은?

                                                                                          1. 인장강도가 증가한다.
                                                                                          2. 경도가 증가한다.
                                                                                          3. 항복강도가 증가한다.
                                                                                          4. 연신율이 증가한다.
                                                                                          (정답률: 65%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 금속재료와 비교한 세라믹의 일반적인 특징으로 옳은 것은?

                                                                                            1. 인성이 크다.
                                                                                            2. 내충격성이 높다.
                                                                                            3. 내산화성이 양호하다.
                                                                                            4. 성형성 및 기계가공성이 좋다.
                                                                                            (정답률: 49%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 구조용 복합재료 중에서 섬유강화 금속은?

                                                                                              1. SPF
                                                                                              2. FRTP
                                                                                              3. FRM
                                                                                              4. GFRP
                                                                                              (정답률: 72%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 공구재료가 구비해야 할 조건으로 틀린 것은?

                                                                                                1. 내마멸성과 강인성이 클 것
                                                                                                2. 가열에 의한 경도 변화가 클 것
                                                                                                3. 상온 및 고온에서 경도가 높을 것
                                                                                                4. 열처리와 공작이 용이할 것
                                                                                                (정답률: 80%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 중 열가소성 수지로 나열된 것은?

                                                                                                  1. 페놀, 폴리에틸렌, 에폭시
                                                                                                  2. 알키드 수지, 아크릴, 페놀
                                                                                                  3. 폴리에틸렌, 염화비닐, 폴리우레탄
                                                                                                  4. 페놀, 에폭시, 멜라민
                                                                                                  (정답률: 63%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 구리에 관한 설명과 가장 거리가 먼 것은?

                                                                                                    1. 전기 및 열의 전도성이 우수하다.
                                                                                                    2. 전연성이 좋아 가공이 용이하다.
                                                                                                    3. 건조한 공기 중에서는 산화하지 않는다.
                                                                                                    4. 광택이 없으며 귀금속적 성질이 나쁘다.
                                                                                                    (정답률: 70%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 레이디얼 볼 베어링 '6304'에서 한계속도계수(dN, mm·rpm)값을 120000 이라 하면, 이 베어링의 최고 사용 회전수는 약 rpm인가?

                                                                                                      1. 400
                                                                                                      2. 6000
                                                                                                      3. 6500
                                                                                                      4. 8000
                                                                                                      (정답률: 64%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 그림과 같은 기어열에서 각각의 잇수가 ZA는 16, ZB는 60, ZC는 12, ZD는 64인 경우 A기어가 있는 I축이 1500rpm으로 회전할 때, D 기어가 있는 Ⅲ축의 회전수는 얼마인가?

                                                                                                        1. 56rpm
                                                                                                        2. 60rpm
                                                                                                        3. 75rpm
                                                                                                        4. 85rpm
                                                                                                        (정답률: 53%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 재료의 파손이론 중 취성 재료에 잘 일치하는 것은?

                                                                                                          1. 최대주응력설
                                                                                                          2. 최대전단응력설
                                                                                                          3. 최대주변형률설
                                                                                                          4. 변형률 에너지설
                                                                                                          (정답률: 51%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 두 축은 주철 또는 주강제로 이루어진 2개의 반원통에 넣고 두 반원통의 양쪽을 볼트로 체결하며 조립이 용이한 커플링은?

                                                                                                            1. 클램프 커플링
                                                                                                            2. 셀러 커플링
                                                                                                            3. 머프 커플링
                                                                                                            4. 플랜지 커플링
                                                                                                            (정답률: 48%)
                                                                                                              profile_image
                                                                                                              1

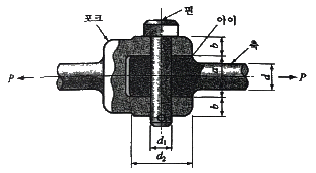

                                                                                                              55. 너클 핀이음에서 인장하중(P) 20kN을 지지하기 위한 핀의 지름(d1)은 약 몇 mm 이상이어야 하는가? (단, 핀의 전단응력은 50N/mm2이며, 전단응력만 고려한다.)

                                                                                                              1. 10
                                                                                                              2. 16
                                                                                                              3. 20
                                                                                                              4. 28
                                                                                                              (정답률: 46%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 원주속도 5m/s로 2.2kW의 동력을 전달하는 평벨트 전동장치에서 긴장측 장력은 몇 N인가? (단, 벨트의 장력비(eμθ)는 2이다.)

                                                                                                                1. 450
                                                                                                                2. 660
                                                                                                                3. 750
                                                                                                                4. 880
                                                                                                                (정답률: 28%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 접합할 모재의 한쪽에 구멍을 뚫고, 판재의 표면까지 용접하여 다른 쪽 모재와 접합하는 용접방법은?

                                                                                                                  1. 그루브 용접
                                                                                                                  2. 필릿 용접
                                                                                                                  3. 비드 용접
                                                                                                                  4. 플러그 용접
                                                                                                                  (정답률: 60%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 다음 중 스프링의 용도와 거리가 먼 것은?

                                                                                                                    1. 하중의 측정
                                                                                                                    2. 진동 흡수
                                                                                                                    3. 동력 전달
                                                                                                                    4. 에너지 축적
                                                                                                                    (정답률: 64%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 기계의 운동 에너지를 마찰에 따른 열에너지 등으로 변환·흡수하여 속도를 감속시키는 장치는?

                                                                                                                      1. 기어
                                                                                                                      2. 브레이크
                                                                                                                      3. 베어링
                                                                                                                      4. V-벨트
                                                                                                                      (정답률: 82%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 축방향으로 10000N의 인장하중이 작용하는 볼트에서 골지름은 약 몇 mm 이상이어야 하는가? (단, 볼트의 허용인장응력은 48N/mm2이다.)

                                                                                                                        1. 13.2
                                                                                                                        2. 14.6
                                                                                                                        3. 15.4
                                                                                                                        4. 16.3
                                                                                                                        (정답률: 37%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 컴퓨터응용설계

                                                                                                                          61. 베지어(Bezier) 곡선의 특징이 아닌 것은?

                                                                                                                          1. 다각형의 양끝의 선분은 시작점과 끝점의 접선벡터와 다른 방향이다.
                                                                                                                          2. 곡선은 정점을 통과시킬 수 있는 다각형의 내측에 존재한다.
                                                                                                                          3. 1개의 정점변화가 곡선전체에 영향을 미친다.
                                                                                                                          4. 곡선은 양단의 끝점을 반드시 통과한다.
                                                                                                                          (정답률: 56%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 컴퓨터 하드웨어의 기본적인 구성요소라고 할 수 없는 것은?

                                                                                                                            1. 중앙처리장치(CPU)
                                                                                                                            2. 기억장치(Memory Unit)
                                                                                                                            3. 운영체제(Operating System)
                                                                                                                            4. 입·출력장치(Input-Output Device)
                                                                                                                            (정답률: 64%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 중심점이 (1,2,3)이고 반지름이 5인 구면(spherical surface)의 점(4,2,7)에서 단위 법선벡터 을 계산한 것으로 옳은 것은? (단, 는 각각 x, y, z축 방향의 단위벡터이다.)

                                                                                                                              (정답률: 52%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 국제표준화기구(ISO)에서 제정한 제품모델의 교환과 표현의 표준에 관한 줄인 이름으로 형상정보뿐 아니라 제품의 가공, 재료, 공정, 수리 등 수명주기 정보의 교환을 지원하는 것은?

                                                                                                                                1. IGES
                                                                                                                                2. DXF
                                                                                                                                3. SAT
                                                                                                                                4. STEP
                                                                                                                                (정답률: 54%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 설명의 특징을 가진 곡면에 해당하는 것은?

                                                                                                                                  1. 원추(Cone)곡면
                                                                                                                                  2. 퍼거슨(Ferguson)곡면
                                                                                                                                  3. 베지어(Bezier)곡면
                                                                                                                                  4. 스플라인(Spline)곡면
                                                                                                                                  (정답률: 56%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 미국 표준협회에서 제정한 코드로서 기계와 기계 또는 시스템과 시스템 사이의 상호 정보 교환을 목적으로 개발된 7비트 혹은 8비트로 한 문자를 표현하며 총 128가지의 문자를 표현할 수 있는 코드는?

                                                                                                                                    1. BCD
                                                                                                                                    2. EIA
                                                                                                                                    3. EBCDIC
                                                                                                                                    4. ASCII
                                                                                                                                    (정답률: 75%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 변환 행렬(Matrix)을 사용할 필요가 없는 작업은?

                                                                                                                                      1. Scaling
                                                                                                                                      2. Erasing
                                                                                                                                      3. Rotation
                                                                                                                                      4. Reflextion
                                                                                                                                      (정답률: 67%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 솔리드 모델링 기법에서 B-Rep방식을 사용하는 경우 물체를 형성하는데 사용되는 기본요소로서 위상요소가 아닌 것은?

                                                                                                                                        1. 면(face)
                                                                                                                                        2. 공간(space)
                                                                                                                                        3. 모서리(edge)
                                                                                                                                        4. 꼭지점(vertex)
                                                                                                                                        (정답률: 67%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 행렬의 곱(A×B)을 옳게 구한 것은?

                                                                                                                                          (정답률: 57%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 다음은 3차원 모델링에 대한 설명으로 틀린 것은?

                                                                                                                                            1. 와이어 프레임 모델링은 구조가 간단하여 도형처리가 용이하다.
                                                                                                                                            2. 서피스 모델링은 은선 제거가 가능하다.
                                                                                                                                            3. 솔리드 모델링은 데이터를 처리하는데 소요되는 시간이 상대적으로 짧다.
                                                                                                                                            4. 서피스 모델링은 내부에 관한 정보가 없어 해석용 모델로는 사용하지 못한다.
                                                                                                                                            (정답률: 60%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. CAD 용어 중 회전 특징 형상 모양으로 잘려나간 부분에 해당하는 특징 형상은?

                                                                                                                                              1. 그루브(groove)
                                                                                                                                              2. 챔퍼(chamfer)
                                                                                                                                              3. 라운드(round)
                                                                                                                                              4. 홀(hole)
                                                                                                                                              (정답률: 56%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 제품 도면 정보가 컴퓨터에 저장되어 있는 경우에 공정계획을 컴퓨터를 이용하여 빠르고 정확하게 수행하고자 하는 기술은?

                                                                                                                                                1. CAPP(Computer-aided Process Planning)
                                                                                                                                                2. CAE(Computer-aided Engineering)
                                                                                                                                                3. CAI(Computer-aided Inspection)
                                                                                                                                                4. CAD(Computer-aided Design)
                                                                                                                                                (정답률: 62%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 기본 입체에 적용한 불리안(Boolean) 연산 과정을 트리구조로 저장하는 CSG 구조에 대한 설명으로 틀린 것은?

                                                                                                                                                  1. 내부와 외부가 분명하게 구분되지 않는 입체라도 구현이 가능하다.
                                                                                                                                                  2. 자료 구조가 간단하고 데이터의 양이 적어 데이터의 관리가 용이하다.
                                                                                                                                                  3. CGS 표현은 대응되는 B-rep 모델로 치환 가능하다.
                                                                                                                                                  4. 파라메트릭(Parametric) 모델링의 구현이 쉽다.
                                                                                                                                                  (정답률: 37%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 화면에 CAD 모델들을 현실감 있게 나타내기 위하여 채색이나 음영 등을 주는 작업은 무엇인가?

                                                                                                                                                    1. Animation
                                                                                                                                                    2. Simulation
                                                                                                                                                    3. Modelling
                                                                                                                                                    4. Rendering
                                                                                                                                                    (정답률: 73%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 분산처리형 CAD 시스템이 갖추어야 할 기본 성능에 해당하지 않는 것은?

                                                                                                                                                      1. 사용자별로 단일 프로세서를 사용하거나 혹은 정보 통신망으로 각자의 시스템별로 상호 간에 연결되어 중앙에서 제어받는 것과 같은 방식으로도 사용할 수 있어야 한다.
                                                                                                                                                      2. 어떤 시스템에서 작성된 자료나 프로그램으로 다른 사용자가 사용하고자 할 때 언제라도 해당 자료를 사용하거나 보내 줄 수 있어야 한다.
                                                                                                                                                      3. 분산처리 시스템의 주 시스템과 부 시스템에서 각각 별도의 자료 처리 및 계산 작업이 이루어질 수 있어야 한다.
                                                                                                                                                      4. 자료의 정합성을 담보하기 위해 일부 시스템에 고장이 발생하면 다른 시스템에서도 자료의 이동 및 교환을 막아야 한다.
                                                                                                                                                      (정답률: 67%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. CAD 시스템의 입력 장치 중 미리 작성된 문자나 도형의 이미지 입력에 사용되는 장치는?

                                                                                                                                                        1. 프린터
                                                                                                                                                        2. 키보드
                                                                                                                                                        3. 스캐너
                                                                                                                                                        4. 썸 휠
                                                                                                                                                        (정답률: 65%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 평면 좌표값 (x,y)에서 x,y가 다음과 같은 식으로 주어질 때 그리는 궤적의 모양은? (단, r은 일정한 상수이다.)

                                                                                                                                                          1. 원
                                                                                                                                                          2. 타원
                                                                                                                                                          3. 쌍곡선
                                                                                                                                                          4. 포물선
                                                                                                                                                          (정답률: 52%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 일반적으로 CAD 도면에서 형상정보로 분류될 수 있는 것은?

                                                                                                                                                            1. 부품의 수량
                                                                                                                                                            2. 부품의 재질
                                                                                                                                                            3. 부품 간의 위치
                                                                                                                                                            4. 부품의 제작방법
                                                                                                                                                            (정답률: 57%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 솔리드 모델을 구성하는 면의 일부 혹은 전부를 원하는 방향으로 당겨서 결과적으로 물체가 늘어나도록 하는 모델링 작업은?

                                                                                                                                                              1. 스키닝(skinning)
                                                                                                                                                              2. 리프팅(lifting)
                                                                                                                                                              3. 스위핑(sweeping)
                                                                                                                                                              4. 트위킹(tweaking)
                                                                                                                                                              (정답률: 67%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 다음에서 설명하고 있는 모델링 방식은?

                                                                                                                                                                1. 와이어 프레임 모델
                                                                                                                                                                2. 서피스 모델
                                                                                                                                                                3. 솔리드 모델
                                                                                                                                                                4. 지오메트릭 모델
                                                                                                                                                                (정답률: 74%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
