기계설계산업기사 (2017-08-26 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 선반의 가로 이송대에 4mm 리드로 100등분 눈금의 핸들이 달려 있을 때 지름 38mm의 환봉을 지름 32mm 절삭하려면 핸들의 눈금은 몇 눈금을 돌리면 되겠는가?

  1. 35
  2. 70
  3. 75
  4. 90
(정답률: 64%)
    profile_image
    1

    2. 연삭가공에서 내면연삭에 대한 설명으로 틀린 것은?

    1. 외경 연삭에 비하여 숫돌의 마모가 많다.
    2. 외경 연삭보다 숫돌 축의 회전수가 느려야 한다.
    3. 연삭숫돌의 지름은 가공물의 지름보다 작아야 한다.
    4. 숫돌 축은 지름이 작기 때문에 가공물의 정밀도가 다소 떨어진다.
    (정답률: 52%)
      profile_image
      1

      3. 동일직경 3개의 핀을 이용하여 수나사의 유효지름을 측정하는 방법은?

      1. 광학법
      2. 삼침법
      3. 지름법
      4. 반지름법
      (정답률: 91%)
        profile_image
        1

        4. 비교 측정방법에 해당되는 것은?

        1. 사인 바에 의한 각도 측정
        2. 버니어캘리퍼스에 의한 길이 측정
        3. 롤러와 게이지 블록에 의한 테이퍼 측정
        4. 공기 마이크로미터를 이용한 제품의 치수 측정
        (정답률: 53%)
          profile_image
          1

          5. 호닝 작업의 특징으로 틀린 것은?

          1. 정확한 치수가공을 할 수 있다.
          2. 표면정밀도를 향상 시킬 수 있다.
          3. 호닝에 의하여 구멍의 위치를 자유롭게 변경하여 가공이 가능하다.
          4. 전 가공에서 나타난 테이퍼, 진원도 등에 발생한 오차를 수정할 수 있다.
          (정답률: 73%)
            profile_image
            1

            6. 주축(spindle)의 정지를 수행하는 NC-code는?

            1. M02
            2. M03
            3. M04
            4. M⑤
            (정답률: 56%)
              profile_image
              1

              7. 합금공구강에 대한 설명으로 틀린 것은?(문제 오류로 가답안 발표시 3번으로 발표되었지만 확정답안 발표시 전항 정답 처리 되었습니다. 여기서는 가답안인 3번을 누르면 정답 처리 됩니다.)

              1. 탄소공구강에 비해 절삭성이 우수하다.
              2. 저속 절삭용, 총형 절삭용으로 사용된다.
              3. 탄소공구강에 Ni, Co 등의 원소를 첨가한 강이다.
              4. 경화능을 개선하기 위해 탄소공구강에 소량의 합금 원소를 첨가한 강이다.
              (정답률: 67%)
                profile_image
                1

                8. 측정자의 미소한 움직임을 광학적으로 확대하여 측정하는 장치는?

                1. 옵티미터(optimeter)
                2. 미니미터(minimeter)
                3. 공기 마이크로미터(air micrometer)
                4. 전기 마이크로미터(electrical micrometer)
                (정답률: 72%)
                  profile_image
                  1

                  9. TiC 입자를 Ni 혹은 Ni과 Mo를 결합제로 소결한 것으로 구성인선이 거의 발생하지 않아 공구수명이 긴 절삭공구 재료는?

                  1. 서멧
                  2. 고속도강
                  3. 초경합금
                  4. 합금공구강
                  (정답률: 51%)
                    profile_image
                    1

                    10. 연삭깊이를 깊게 하고 이송속도를 느리게 함으로써 재료 제거율을 대폭적으로 높인 연삭방법은?

                    1. 경면(mirror) 연삭
                    2. 자기(magnetic) 연삭
                    3. 고속(high speed) 연삭
                    4. 크립 피드(creep feed) 연삭
                    (정답률: 78%)
                      profile_image
                      1

                      11. 가연성 액체(알코올, 석유, 등유류)의 화재 등급은?

                      1. A급
                      2. B급
                      3. C급
                      4. D급
                      (정답률: 70%)
                        profile_image
                        1

                        12. 선반의 주축을 중공축으로 할 때의 특징으로 틀린 것은?

                        1. 굽힘과 비틀림 응력에 강하다.
                        2. 마찰열을 쉽게 발산시켜 준다.
                        3. 길이가 긴 가공물 고정이 편리하다.
                        4. 중량이 감소되어 베어링에 작용하는 하중을 줄여준다.
                        (정답률: 48%)
                          profile_image
                          1

                          13. 기어 절삭법이 아닌 것은?

                          1. 배럴에 의한 법(barrel system)
                          2. 형판에 의한 법(templet system)
                          3. 창성에 의한 법(generated tool system)
                          4. 총형 공구에 의한 법(formed tool system)
                          (정답률: 70%)
                            profile_image
                            1

                            14. 지름이 75mm의 탄소강을 절삭속도 150m/min으로 가공하고자 한다. 가공 길이 300mm, 이송은 0.2mm/rev 할 때 1회 가공 시 가공시간은 약 얼마인가?

                            1. 2.4분
                            2. 4.4분
                            3. 6.4분
                            4. 8.4분
                            (정답률: 45%)
                              profile_image
                              1

                              15. 표면 거칠기의 측정법으로 틀린 것은?

                              1. NPL식 측정
                              2. 촉침식 측정
                              3. 광 절단식 측정
                              4. 현미 간접식 측정
                              (정답률: 53%)
                                profile_image
                                1

                                16. 수직 밀링머신의 주요 구조가 아닌 것은?

                                1. 니
                                2. 칼럼
                                3. 방진구
                                4. 테이블
                                (정답률: 75%)
                                  profile_image
                                  1

                                  17. 드릴을 가공할 때, 가공물과 접촉에 의한 마찰을 줄이기 위하여 절삭날 면에 주는 각은?

                                  1. 선단각
                                  2. 웨브각
                                  3. 날 여유각
                                  4. 홈 나선각
                                  (정답률: 70%)
                                    profile_image
                                    1

                                    18. 밀링머신의 테이블 위에 설치하여 제품의 바깥부분을 원형이나 윤곽가공 할 수 있도록 사용되는 부속장치는?

                                    1. 더브테일
                                    2. 회전 테이블
                                    3. 슬로팅 장치
                                    4. 래크 절삭 장치
                                    (정답률: 68%)
                                      profile_image
                                      1

                                      19. 높은 정밀도를 요구하는 가공물, 각종 지그 등에 사용하며 온도 변화에 영향을 받지 않도록 항온항습실에 설치하여 사용하는 보링 머신은?

                                      1. 지그 보링 머신(jig boring machine)
                                      2. 정밀 코어 머신(fine boring machine)
                                      3. 코어 보링 머신(core boring machine)
                                      4. 수직 보링 머신(vertical boring machine)
                                      (정답률: 61%)
                                        profile_image
                                        1

                                        20. 밀링머신 테이블의 이송속도 720mm/min, 커터의 날수 6개, 커터 회전수가 600rpm일 때, 1날 당 이송량은 몇 mm 인가?

                                        1. 0.1
                                        2. 0.2
                                        3. 3.6
                                        4. 7.2
                                        (정답률: 62%)
                                          profile_image
                                          1

                                          2과목: 기계제도

                                          21. 강구조물(steel structure) 등의 치수 표시에 관한 KS 기계 제도 규격에 관한 설명으로 틀린 것은?

                                          1. 구조선도에서 절점 사이의 치수를 표시할 수 있다.
                                          2. 형상, 강관 등의 치수를 각각의 도형에 연하여 기입할 때 길이의 치수도 반드시 나타내야 한다.
                                          3. 구조선도에서 치수는 부재를 나타내는 선에 연하여 직접 기입할 수 있다.
                                          4. 등변 ㄱ형상 경우 “L 100×100×5-1500”과 같이 나타낼 수 있다.
                                          (정답률: 48%)
                                            profile_image
                                            1

                                            22. 그림에서 나타난 기하공차 도시에 대해 가장 올바르게 설명한 것은?

                                            1. 임의의 평면에서 평행도가 기준면 A에 대해 mm 이내에 있어야 한다.
                                            2. 임의의 평면 100mm×100mm에서 평행도가 기준면 A에 대해 mm 이내에 있어야 한다.
                                            3. 지시하는 면 위에서 임의로 선택한 길이 100mm에서 평행도가 기준면 A에 대해 0.⑤mm이내에 있어야 한다.
                                            4. 지시한 화살표를 중심으로 100mm 이내에서 평행도가 기준면 A에 대해 0.⑤mm 이내에 있어야 한다.
                                            (정답률: 64%)
                                              profile_image
                                              1

                                              23. 헬리컬 기어 제도에 대한 설명으로 틀린 것은?

                                              1. 잇봉우리원은 굵은 실선으로 그린다.
                                              2. 피치원은 가는 1점 쇄선으로 그린다.
                                              3. 이골원은 단면 도시가 아닌 경우 가는 실선으로 그린다.
                                              4. 축에 직각인 방향에서 본 정면도에서 단면 도시가 아닌 경우 잇줄 방향은 경사진 3개의 가는 2점 쇄선으로 나타낸다.
                                              (정답률: 70%)
                                                profile_image
                                                1

                                                24. 그림과 같은 환봉의 “A“ 면을 선반 가공할 때 생기는 표면의 줄무늬 방향 기호로 가장 적합한 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                1. C
                                                2. M
                                                3. R
                                                4. X
                                                (정답률: 70%)
                                                  profile_image
                                                  1

                                                  25. 구름 베어링의 상세한 간략 도시방법에서 복렬 자동 조심 볼 베어링의 도시기호는?

                                                  (정답률: 65%)
                                                    profile_image
                                                    1

                                                    26. 기하공차의 도시 방법에서 위치도를 나타내는 것은?

                                                    (정답률: 83%)
                                                      profile_image
                                                      1

                                                      27. 그림과 같이 제 3각법으로 나타낸 정면도와 평면도에 가장 적합한 우측면도는?

                                                      (정답률: 77%)
                                                        profile_image
                                                        1

                                                        28. 도면에 마련되는 양식의 종류 중 작성부서, 작성자, 승인자, 도면명칭, 도면번호 등을 나타내는 양식은?

                                                        1. 표제란
                                                        2. 부품란
                                                        3. 중심마크
                                                        4. 비교눈금
                                                        (정답률: 84%)
                                                          profile_image
                                                          1

                                                          29. 그림과 같은 정투상도(정면도와 평면도)에서 우측면도로 가장 적합한 것은?

                                                          (정답률: 63%)
                                                            profile_image
                                                            1

                                                            30. 기하학적 형상의 특성을 나타내는 기호 중 자유상태 조건을 나타내는 기호는?

                                                            1. Ⓟ
                                                            2. Ⓜ
                                                            3. Ⓕ
                                                            4. Ⓛ
                                                            (정답률: 68%)
                                                              profile_image
                                                              1

                                                              31. 필릿 용접 기호 중 화살표 반대쪽에 필릿 용접을 지시하는 것은?

                                                              (정답률: 70%)
                                                                profile_image
                                                                1

                                                                32. 의 구멍과 축 사이의 최소 죔새는?

                                                                1. 0.⑤3
                                                                2. 0.037
                                                                3. 0.021
                                                                4. 0.0⑤
                                                                (정답률: 59%)
                                                                  profile_image
                                                                  1

                                                                  33. 그림과 같은 도면에서 가는 실선이 교차하는 대각선 부분은 무엇을 의미하는가?

                                                                  1. 평면이라는 뜻
                                                                  2. 나사산 가공하는 뜻
                                                                  3. 가공에서 제외하는 뜻
                                                                  4. 대각선의 홈이 파여 있다는 뜻
                                                                  (정답률: 85%)
                                                                    profile_image
                                                                    1

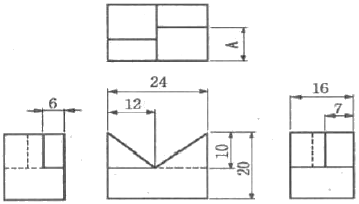

                                                                    34. V-블록을 3각법으로 정투상한 그림과 같은 도면에서 “A”부분의 치수는?

                                                                    1. 6
                                                                    2. 7
                                                                    3. 9
                                                                    4. 10
                                                                    (정답률: 84%)
                                                                      profile_image
                                                                      1

                                                                      35. 재료 기호가 “SS 275”로 나타났을 때 이 재료의 명칭은?

                                                                      1. 탄소강 단강품
                                                                      2. 용접 구조용 주강품
                                                                      3. 기계 구조용 탄소 강재
                                                                      4. 일반 구조용 압연 강재
                                                                      (정답률: 74%)
                                                                        profile_image
                                                                        1

                                                                        36. 치수 기입의 원칙에 관한 설명으로 옳지 않은 것은?

                                                                        1. 치수는 되도록 주 투상도에 집중하여 기입한다.
                                                                        2. 치수는 되도록 공정마다 배열을 분리하여 기입한다.
                                                                        3. 치수는 기능, 제작, 조립을 고려하여 명료하게 기입한다.
                                                                        4. 중요치수는 확인하기 쉽도록 중복하여 기입한다.
                                                                        (정답률: 84%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 용접기호가 나타내는 용접 작업 명칭은?

                                                                          1. 가장자리 용접
                                                                          2. 표면 육성
                                                                          3. 개선 각이 급격한 V형 맞대기 용접
                                                                          4. 표면 접합부
                                                                          (정답률: 53%)
                                                                            profile_image
                                                                            1

                                                                            38. 도면에서 부분 확대도를 그리는 경우로 가장 적합한 것은?

                                                                            1. 특정한 부분의 도형이 작아서 그 부분의 상세한 도시나 치수기입이 어려울 때 사용한다.
                                                                            2. 도형의 크기가 클 경우에 사용한다.
                                                                            3. 물체의 경사면을 실제 길이로 투상하고자 할 때 사용한다.
                                                                            4. 대상물의 구멍, 홈 등과 같이 그 부분의 모양을 도시하는 것으로 충분한 경우에 사용한다.
                                                                            (정답률: 82%)
                                                                              profile_image
                                                                              1

                                                                              39. 그림과 같은 입체도의 정면도(화살표 방향)로 가장 적합한 것은?

                                                                              (정답률: 80%)
                                                                                profile_image
                                                                                1

                                                                                40. 다음 공ㆍ유압 장치의 조작 방식을 나타낸 그림 중에서 전기 조작에 의한 기호는?

                                                                                (정답률: 54%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 아연을 소량 첨가한 황동으로 빛깔이 금색에 가까워 모조금으로 사용되는 것은?

                                                                                  1. 톰백(tombac)
                                                                                  2. 델타 메탈(delta metal)
                                                                                  3. 하드 블라스(hard brass)
                                                                                  4. 문쯔 메탈(muntz metal)
                                                                                  (정답률: 78%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 열가소성 재료의 유동성을 측정하는 시험방법은?

                                                                                    1. 로크웰 시험법
                                                                                    2. 브리넬 시험법
                                                                                    3. 멜트 인덱스법
                                                                                    4. 샤르피 시험법
                                                                                    (정답률: 59%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 금속의 결정 구조 중 체심입방격자(BCC)인 것은?

                                                                                      1. Ni
                                                                                      2. Cu
                                                                                      3. Al
                                                                                      4. Mo
                                                                                      (정답률: 50%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 담금질한 후 치수의 변형 등이 없도록 심냉처리 해야 하는 강은?

                                                                                        1. 실루민
                                                                                        2. 문쯔메탈
                                                                                        3. 두랄루민
                                                                                        4. 게이지강
                                                                                        (정답률: 53%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 탄소 함유량이 약 0.85%C~2.0%C에 해당하는 강은?

                                                                                          1. 공석강
                                                                                          2. 아공석강
                                                                                          3. 과공석강
                                                                                          4. 공정주철
                                                                                          (정답률: 46%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 진동에너지를 흡수하는 능력이 우수하여 공작기계의 베드 등에 가장 적합한 재료는?

                                                                                            1. 회주철
                                                                                            2. 저탄소강
                                                                                            3. 고속도공구강
                                                                                            4. 18-8스테인리스강
                                                                                            (정답률: 58%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 비정질 합금에 관한 설명으로 틀린 것은?

                                                                                              1. 전기 저항이 크다.
                                                                                              2. 구조적으로 장거리의 규칙성이 있다.
                                                                                              3. 가공경화 현상이 나타나지 않는다.
                                                                                              4. 균질한 재료이며, 결정 이방성이 없다.
                                                                                              (정답률: 45%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 노 내에서 Fe-Si, Al 등의 강력한 탈산제를 첨가하여 완전히 탈산시킨 강은?

                                                                                                1. 킬드강(killed steel)
                                                                                                2. 림드강(rimmed steel)
                                                                                                3. 세미킬드강(semi-killed steel)
                                                                                                4. 세미림드강(semi-rimmed steel)
                                                                                                (정답률: 68%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 강 표면에 Al을 침투시키는 표면 경화법은?

                                                                                                  1. 크로마이징
                                                                                                  2. 칼로라이징
                                                                                                  3. 실리콘나이징
                                                                                                  4. 보로나이징
                                                                                                  (정답률: 80%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 항공기 재료에 많이 사용되는 두랄루민의 강화 기구는?

                                                                                                    1. 용질강화
                                                                                                    2. 시효경화
                                                                                                    3. 가공경화
                                                                                                    4. 마텐자이트 변태
                                                                                                    (정답률: 64%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 폭(b)×높이(h)=10mm×8mm인 묻 힘 키가 전동축에 고정되어 0.25 kNㆍm의 토크를 전달 할 때, 축지름은 약 몇 mm 이상이어야 하는가? (단, 키의 허용 전단응력은 36MPa 이며, 키의 길이는 47mm이다.)

                                                                                                      1. 29.6
                                                                                                      2. 35.3
                                                                                                      3. 41.7
                                                                                                      4. 50.2
                                                                                                      (정답률: 34%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 래크 공구로 모듈 5, 압력각은 20°, 잇수는 15인 인벌류트 치형의 전위 기어를 가공하려 한다. 이때 언더컷을 방지하기 위하여 필요한 이론 전위량은 약 mm 인가?

                                                                                                        1. 0.124
                                                                                                        2. 0.252
                                                                                                        3. 0.510
                                                                                                        4. 0.613
                                                                                                        (정답률: 18%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 베이링 설치 시 고려해야 하는 예압(preload)에 관한 설명으로 옳지 않은 것은?

                                                                                                          1. 예압은 축의 흔들림을 적게 하고, 회전 정밀도를 향상시킨다.
                                                                                                          2. 베어링 내부 틈새를 줄이는 효과가 있다.
                                                                                                          3. 예압량이 높을수록 예압 효과가 커지고, 베어링 수명에 유리하다.
                                                                                                          4. 적절한 예압을 적용할 경우 베어링의 강성을 높일 수 있다.
                                                                                                          (정답률: 72%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 평벨트 전동에서 유효장력이란 무엇인가?

                                                                                                            1. 벨트 긴장측 장력과 이완측 장력과의 차를 말한다.
                                                                                                            2. 벨트 긴장측 장력과 이완측 장력과의 비를 말한다.
                                                                                                            3. 벨트 긴장측 장력과 이완측 장력의 평균값을 말한다.
                                                                                                            4. 벨트 긴장측 장력과 이완측 장력의 합을 말한다.
                                                                                                            (정답률: 64%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 두 축의 중심선이 어느 각도로 교차되고 그 사이의 각도가 운전 중 다소 변하여도 자유로이 운동을 전달 할 수 있는 축 이음은?

                                                                                                              1. 플랜지 이음
                                                                                                              2. 셀러 이음
                                                                                                              3. 올덤 이음
                                                                                                              4. 유니버설 이음
                                                                                                              (정답률: 66%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 공업 제품에 대한 표준화를 시행 시 여러 장점이 있다. 다음 중 공업제품 표준화와 관련한 장점으로 거리가 먼 것은?

                                                                                                                1. 부품의 호완성이 유지된다.
                                                                                                                2. 능률적인 부품생산을 할 수 있다.
                                                                                                                3. 부품의 품질향상이 용이하다.
                                                                                                                4. 표준화 규격 제정 시에 소요되는 시간과 비용이 적다.
                                                                                                                (정답률: 59%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 두께 10mm의 강판에 지름 24mm의 리벳을 사용하여 1줄 겹치기 이음할 때 피치는 약몇 mm 인가? (단, 리벳에서 발생하는 전단응력은 35.5MPa이고, 강판에 발생하는 인장응력은 42.2MPa이다.)

                                                                                                                  1. 43
                                                                                                                  2. 62
                                                                                                                  3. 55
                                                                                                                  4. 74
                                                                                                                  (정답률: 38%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 10kN의 물체를 수직방향으로 들어올리기 위해서 아이볼트를 사용하려 할 때, 아이볼트 나사부의 최소 골지름은 약 몇 mm 인가? (단, 볼트의 허용인장응력은 50MPa이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                    1. 14
                                                                                                                    2. 16
                                                                                                                    3. 20
                                                                                                                    4. 22
                                                                                                                    (정답률: 46%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 드럼 지름이 300mm인 밴드 브레이크에서 1kNㆍm의 토크를 제동하려고 한다. 이 때 필요한 제동력은 약 몇 N 인가?

                                                                                                                      1. 667
                                                                                                                      2. 5500
                                                                                                                      3. 6667
                                                                                                                      4. 795
                                                                                                                      (정답률: 48%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 그림과 같은 스프링 장치에서 전체 스프링 상수 K 는?

                                                                                                                        1. K = k1 + k2
                                                                                                                        4. K = k1×k2
                                                                                                                        (정답률: 66%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 컴퓨터응용설계

                                                                                                                          61. 매개변수 μ 방향으로 3차 곡선, ν 방향으로 2차 곡선으로 이루어진 Bezier 곡면을 정의하기 위해 필요한 조정점의 개수는?

                                                                                                                          1. 6
                                                                                                                          2. 12
                                                                                                                          3. 24
                                                                                                                          4. 48
                                                                                                                          (정답률: 51%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. CAD 용어에 대한 설명 중 틀린 것은?

                                                                                                                            1. Pan : 도면의 다른 영역을 보기 위해 디스플레이 윈도를 이동시키는 행위
                                                                                                                            2. Zoom : 대상물의 실제 크기(치수 포함)를 확대하거나 축소하는 행위
                                                                                                                            3. Clipping : 필요 없는 요소를 제거하는 방법, 주로 그래픽에서 클리핑 윈도로 정의된 영역 밖에 존재하는 요소들을 제거하는 것을 의미
                                                                                                                            4. Toggle : 명령의 실행 또는 마우스 클릭시마다 On 또는 Off가 번갈아 나타나는 세팅
                                                                                                                            (정답률: 67%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 다음 중 CAD 소프트웨어가 갖추어야 할 기능으로 가장 거리가 먼 것은?

                                                                                                                              1. 제조 공정 제어
                                                                                                                              2. 데이터 변환
                                                                                                                              3. 화면 제어
                                                                                                                              4. 그래픽 요소 생성
                                                                                                                              (정답률: 73%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 4개의 경계곡선이 주어진 경우, 그 경계곡선을 선형보간하여 만들어지는 곡선은?

                                                                                                                                1. Coon's 곡면
                                                                                                                                2. Bezier 곡면
                                                                                                                                3. Blending 곡면
                                                                                                                                4. Sweep 곡면
                                                                                                                                (정답률: 69%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. CAD 시스템을 활용하는 방식에 따라 크게 3가지로 구분한다고 할 때 이에 해당하는 않는 것은?

                                                                                                                                  1. 연결형 시스템(connected system)
                                                                                                                                  2. 독립형 시스템(stand alone system)
                                                                                                                                  3. 중앙통제형 시스템(host based system)
                                                                                                                                  4. 분산처리형 시스템(distributed based system)
                                                                                                                                  (정답률: 52%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 와이어 프레임 모델의 장점에 해당하지 않는 것은?

                                                                                                                                    1. 데이터의 구조가 간단하다.
                                                                                                                                    2. 모델 작성이 용이하다.
                                                                                                                                    3. 투시도의 작성이 용이하다.
                                                                                                                                    4. 물리적 성질(질량)의 계산이 가능하다.
                                                                                                                                    (정답률: 81%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 벡터의 성질과 관련하여 다음 중 틀린 것은? (단, 는 공간상의 벡터를 나타내고, 는 스칼라 양을 나타낸다.)

                                                                                                                                      (정답률: 56%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. (x, y) 좌표 기반의 2차원 평면에서 다음 직선의 방정식 중 기울기의 절대값이 가장 큰 것은?

                                                                                                                                        1. 수평축에서 135도 기울어져 있는 직선
                                                                                                                                        2. 점 (10, 10), (25, 55)를 지나는 직선
                                                                                                                                        3. 직선의 방정식이 4y = 2x+7인 직선
                                                                                                                                        4. x축 절편이 3, y축 절편이 15인 직선
                                                                                                                                        (정답률: 49%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 중 CAD(Computer aided design) 시스템을 사용함으로써 얻을 수 있는 효과로 가장 거리가 먼 것은?

                                                                                                                                          1. 제품 설계 시간의 단축
                                                                                                                                          2. 구조해석, 응력해석 등이 가능
                                                                                                                                          3. 제품 가공 시간의 단축
                                                                                                                                          4. 설계 검증의 용이
                                                                                                                                          (정답률: 70%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 빛을 편광시키는 특성을 가진 유기화합물을 이용하여 투과된 빛의 특성을 수정하여 디스플레이 하는 방식으로 CRT 모니터에 비해서는 두께가 얇은 모니터를 만들 수 있으나 시야각이 다소 좁고 백라이트가 필요하며 어느 정도의 두께 이상은 줄일 수 없다는 단점을 가진 이 디스플레이 장치는?

                                                                                                                                            1. 플라지마 패널(plasma panel)
                                                                                                                                            2. 액정 디스플레이(liquid crystal display)
                                                                                                                                            3. 전자 발광 디스플레이(electroluminescent display)
                                                                                                                                            4. 래스터 스캔 디스플레이(raster scan display)
                                                                                                                                            (정답률: 72%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 다음 중 B-Rep 모델링에서 토폴로지 요소간에 만족해야 하는 오일러-포앙카레 공식으로 옳은 것은? (단, V는 꼭지점의 개수, E는 모서리의 개수, F는 면 또는 외부 루프의 개수, H는 면상의 구멍 루프의 개수, C는 독립된 셸의 개수, G는 입체를 관통하는 구멍의 개수이다.)

                                                                                                                                              1. V + F + E + H = 2(C + G)
                                                                                                                                              2. V + F - E + H = 2(C + G)
                                                                                                                                              3. V + F - E - H = 2(C - G)
                                                                                                                                              4. V - F + E - H = 2(C - G)
                                                                                                                                              (정답률: 46%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음 중 서로 다른 CAD 시스템간의 데이터 상호 교환을 위한 표준화 파일형식을 모두 고른 것은?

                                                                                                                                                1. 가, 나, 다
                                                                                                                                                2. 가, 다, 라
                                                                                                                                                3. 가, 나, 라
                                                                                                                                                4. 나, 다, 라
                                                                                                                                                (정답률: 62%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 서피스 모델링(surface modeling)의 일반적인 특징으로 거리가 먼 것은?

                                                                                                                                                  1. NC 데이터를 생성 할 수 있다.
                                                                                                                                                  2. 은선 제거가 불가능하다.
                                                                                                                                                  3. 질량 등 물리적 성질 계산이 곤란하다.
                                                                                                                                                  4. 복잡한 형상표현이 가능하다.
                                                                                                                                                  (정답률: 62%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 공간상에서 곡면을 작성하고자 한다. 안내선(guide line)과 단면모양(section)으로 만들어지는 곡면은?

                                                                                                                                                    1. Revolve 곡면
                                                                                                                                                    2. Sweep 곡면
                                                                                                                                                    3. Blending 곡면
                                                                                                                                                    4. Grid 곡면
                                                                                                                                                    (정답률: 73%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 래스터 그래픽 장치의 프레임 버퍼(frame buffer)에서 8bit plane을 사용한다면 몇 가지 색상을 동시에 낼 수 있는가?

                                                                                                                                                      1. 32
                                                                                                                                                      2. 64
                                                                                                                                                      3. 128
                                                                                                                                                      4. 256
                                                                                                                                                      (정답률: 64%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 솔리드 모델링의 데이터 구조 중 CSG(constructive solid geometry) 트리구조의 특징에 대한 설명으로 틀린 것은?

                                                                                                                                                        1. 데이터 구조가 간단하고 데이터의 양이 적어 데이터 구조의 관리가 용이하다.
                                                                                                                                                        2. CSG 트리로 저장된 솔리드는 항상 구현이 가능한 입체를 나타낸다.
                                                                                                                                                        3. 화면에 입체의 형상을 나타내는 시간이 짧아 대화식 작업에 적합하다.
                                                                                                                                                        4. 기본형상(primitive)의 파라미터만 간단히 변경하여 입체 형상을 쉽게 바꿀 수 있다.
                                                                                                                                                        (정답률: 51%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. CAD 시스템에서 원호를 정의하고자 한다. 다음 중 하나의 원호를 정의내릴 수 없는 경우는?

                                                                                                                                                          1. 중심점과 원호의 시작점과 끝점, 그리고 시작점에서 원호가 그려지는 방향이 주어질 때
                                                                                                                                                          2. 중심점과 원호의 시작점, 현의 길이 그리고 시작점에서 원호가 그려지는 방향이 주어질때
                                                                                                                                                          3. 원호를 이루는 각각의 시작점, 중간점, 끝점이 주어질 때
                                                                                                                                                          4. 중심점과 원호 반지름의 크기, 그리고 시작점에서 원호가 그려지는 방향이 주어질 때
                                                                                                                                                          (정답률: 47%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 3차원 그래픽스 처리를 위한 ISO 국제표준의 하나로서 ISO-IEC TTC 1/SC 24에서 제정한 국제 표준으로 구조체 개념을 가지고 있는 것은?

                                                                                                                                                            1. PHIGS
                                                                                                                                                            2. DTD
                                                                                                                                                            3. SGML
                                                                                                                                                            4. SASIG
                                                                                                                                                            (정답률: 66%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 그림과 같은 꽃병 형상의 도형을 그리기에 가장 적합한 방법은?

                                                                                                                                                              1. 오프셋 곡면
                                                                                                                                                              2. 원추 곡면
                                                                                                                                                              3. 회전 곡면
                                                                                                                                                              4. 필릿 곡면
                                                                                                                                                              (정답률: 78%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 벡터 가 존재한다. a1, a2, a3는 x, y, z축 방향의 변위 일 때 벡터의 크기 는?

                                                                                                                                                                (정답률: 49%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
