기계설계산업기사 (2017-03-05 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 기어 절삭기에서 창성법으로 치형을 가공하는 공구가 아닌 것은?

  1. 호브(hob)
  2. 브로치(broach)
  3. 래크 커터 (rack cutter)
  4. 피니언 커터 (pinion cutter)
(정답률: 78%)
    profile_image
    1

    2. 드릴작업에 대한 설명으로 적절하지 않은 것은?

    1. 드릴작업은 항상 시작할 때 보다 끝날 때 이송을 빠르게 한다.
    2. 지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정한다.
    3. 드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
    4. 드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다
    (정답률: 87%)
      profile_image
      1

      3. 절삭공구의 절삭면에 평행하게 마모되는 현상은?

      1. 치핑(chipping)
      2. 플랭크 마모(flank wear)
      3. 크레이터 마모(creater wear)
      4. 온도 파손(temperature failure)
      (정답률: 75%)
        profile_image
        1

        4. CNC기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치는?

        1. 리졸버 (resolver)
        2. 컨트롤러 (controller)
        3. 볼 스크루(ball screw)
        4. 패리티 체크(parity-check)
        (정답률: 68%)
          profile_image
          1

          5. 연삭 숫돌의 표시에 대한 설명이 옳은 것은?

          1. 연삭입자 C는 갈색 알루미나를 의미한다.
          2. 결합제 R은 레지노이드 결합제를 의미한다.
          3. 연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다
          4. 결합도 K 이하는 경한 숫돌, L ~ O는 중간 정도 숫돌, P이상은 연한 숫돌이다.
          (정답률: 64%)
            profile_image
            1

            6. 드릴 머신으로서 할 수 없는 작업은?

            1. 널링
            2. 스폿 페이싱
            3. 카운터 보링
            4. 카운터 싱킹
            (정답률: 84%)
              profile_image
              1

              7. 나사연삭기의 연삭방법이 아닌 것은?

              1. 다인 나사연삭 방법
              2. 단식 나사연삭 방법
              3. 역식 나사연삭 방법
              4. 센터리스 나사연삭 방법
              (정답률: 51%)
                profile_image
                1

                8. 20℃에서 20mm인 게이지 블록이 손과 접촉 후 온도가 36℃가 되었을 때, 게이지에 생긴 오차는 몇 mm인가? (단, 선팽창계수는 1.0 × 10-6/℃이다.)

                1. 3.2×10-4
                2. 3.2×10-3
                3. 6.4×10-4
                4. 6.4×10-3
                (정답률: 46%)
                  profile_image
                  1

                  9. 절삭공작기계가 아닌 것은?

                  1. 선반
                  2. 연삭기
                  3. 플레이너
                  4. 굽힘 프레스
                  (정답률: 85%)
                    profile_image
                    1

                    10. 선반에서 맨드릴(mandrel)의 종류가 아닌 것은?

                    1. 갱 맨드릴
                    2. 나사 맨드릴
                    3. 이동식 맨드릴
                    4. 테이퍼 맨드릴
                    (정답률: 43%)
                      profile_image
                      1

                      11. 구멍가공을 하기 위해서 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신은?

                      1. 다두 드릴링 머신
                      2. 다축 드릴링 머신
                      3. 탁상 드릴링 머신
                      4. 레이디얼 드릴링 머신
                      (정답률: 64%)
                        profile_image
                        1

                        12. 일감에서 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?

                        1. 래핑
                        2. 드레싱
                        3. 드릴링
                        4. 슈퍼 피니싱
                        (정답률: 76%)
                          profile_image
                          1

                          13. 선반을 설계할 때 고려할 사항으로 틀린 것은?

                          1. 고장이 적고 기계효율이 좋을 것
                          2. 취급이 간단하고 수리가 용이할 것
                          3. 강력 절삭이 되고 절삭 능률이 클 것
                          4. 기계적 마모가 높고, 가격이 저렴할 것
                          (정답률: 87%)
                            profile_image
                            1

                            14. 선반의 주요 구조부가 아닌 것은?

                            1. 베드
                            2. 심압대
                            3. 주축대
                            4. 회전 테이블
                            (정답률: 80%)
                              profile_image
                              1

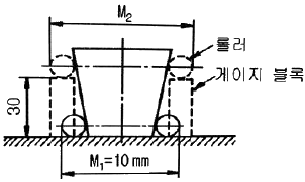

                              15. 그림에서 플러그 게이지의 기울기가 0.⑤일 때. M2의 길이 [mm]는? (단, 그림의 치수단위는 mm이다.)

                              1. 10.5
                              2. 11.5
                              3. 13
                              4. 16
                              (정답률: 45%)
                                profile_image
                                1

                                16. 삼각함수에 의하여 각도를 길이로 계산하여 간접적으로 각도를 구하는 방법으로, 블록게이지와 함께 사용하는 측정기는?

                                1. 사인 바
                                2. 베벨 각도기
                                3. 오토 콜리메이터
                                4. 콤비네이션 세트
                                (정답률: 85%)
                                  profile_image
                                  1

                                  17. 상향절삭과 하향절삭에 대한 설명으로 틀린 것은?

                                  1. 하향절삭은 상향절삭보다 표면거칠기가 우수하다,
                                  2. 상향절삭은 하향절삭에 비해 공구의 수명이 짧다,
                                  3. 상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다,
                                  4. 상향절삭은 하향절삭할 때보다 가공물을 견고하게 고정하여야한다,
                                  (정답률: 79%)
                                    profile_image
                                    1

                                    18. 주축의 회전운동을 직선 왕복운동으로 변화시킬 때 사용하는 밀링 부속장치는?

                                    1. 바이스
                                    2. 분할대
                                    3. 슬로팅 장치
                                    4. 래크 절삭 장치
                                    (정답률: 66%)
                                      profile_image
                                      1

                                      19. 밀링작업의 단식 분할법에 원주를 15등분 하려고 한다. 이 때 분할대 크랭크의 회전수를 구하고, 15구멍열 분할판을 몇 구멍씩 보내면 되는가?

                                      1. l회전에 10구멍씩
                                      2. 2회전에 10구멍씩
                                      3. 3회전에 10구멍씩
                                      4. 4회전에 10구멍씩
                                      (정답률: 58%)
                                        profile_image
                                        1

                                        20. 일반적인 손다듬질 작업 공정순서로 옳은 것은?

                                        1. 정 → 줄 → 스크레이퍼 → 쇠톱
                                        2. 줄 → 스크레이퍼 → 쇠톱 → 정
                                        3. 쇠톱 → 정 → 줄 → 스크레이퍼
                                        4. 스크레이퍼 → 정 → 쇠톱 → 줄
                                        (정답률: 75%)
                                          profile_image
                                          1

                                          2과목: 기계제도

                                          21. 그림과 같이 수직 원통을 30° 정도 경사지게 일직선으로 자른 경우의 전개도로 가장 적합한 형상은?

                                          (정답률: 55%)
                                            profile_image
                                            1

                                            22. SM20C의 재료기호에서 탄소 함유랑은 몇 %정도인가?

                                            1. 0.18 ~ 0.23 %
                                            2. 0.2 ~ 0.3 %
                                            3. 2.0 ~ 3.0 %
                                            4. 18 ~ 23%
                                            (정답률: 69%)
                                              profile_image
                                              1

                                              23. 다음 그럼에서 “A"의 치수는 얼마인가?

                                              1. 200
                                              2. 225
                                              3. 250
                                              4. 300
                                              (정답률: 87%)
                                                profile_image
                                                1

                                                24. 대상물의 일부를 파단한 경계 또는 일부를 떼어낸 경계를 표시하는 선으로 옳은 것은?

                                                1. 가는 1점 쇄선
                                                2. 가는 2점 쇄선
                                                3. 가는 1점 쇄선으로 끝부문 및 방향이 변하는 부분을 굵게 한 선
                                                4. 불규칙한 파형의 가는 실선
                                                (정답률: 67%)
                                                  profile_image
                                                  1

                                                  25. 보기는 제3각법 정투상도로 그린 그림이다. 정면도로 가장 적합한 투상도는?

                                                  (정답률: 66%)
                                                    profile_image
                                                    1

                                                    26. 도면 작성 시 가는 실선을 사용하는 경우가 아닌 것은?

                                                    1. 특별히 범위나 영역을 나타내기 위한 틀의 선
                                                    2. 반복되는 자세한 모양의 생략을 나타내는 선
                                                    3. 테이퍼가 진 모양을 설명하기 위해 표시하는 선
                                                    4. 소재의 굽은 부분이나 가공 공정을 표시하는 선
                                                    (정답률: 48%)
                                                      profile_image
                                                      1

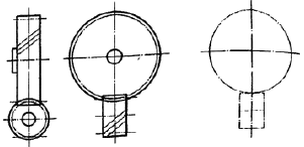

                                                      27. 그림은 맞물리는 어떤 기어를 나타낸 간략도이다. 이 기어는 무엇인가?

                                                      1. 스퍼기어
                                                      2. 헬리컬 기어
                                                      3. 나사 기어
                                                      4. 스파이럴 베벨기어
                                                      (정답률: 54%)
                                                        profile_image
                                                        1

                                                        28. 최대 실체 공차방식을 적용할 때 공차붙이 형체와 그 데이텀 형체 두 곳에 함께 적용하는 경우로 옳 게 표현한 것은?

                                                        (정답률: 53%)
                                                          profile_image
                                                          1

                                                          29. 나사의 표시법 중 관용 평행나사 “A"급을 표시하는 방법으로 옳은 것은?

                                                          1. Rc 1/2 A
                                                          2. G 1/2 A
                                                          3. A Rc 1/2
                                                          4. A G 1/2
                                                          (정답률: 67%)
                                                            profile_image
                                                            1

                                                            30. 보기와 같은 용접기호의 설명으로 옳은 것은?

                                                            1. 화살표쪽 에서 50mm 용접길이의 맞대기 용접
                                                            2. 화살표 반대쪽에서 50mm 용접길이의 맞대기 용접
                                                            3. 화실표 쪽에서 두께가 6mm인 필릿 용접
                                                            4. 화실표 반대쪽에서 두께가 6mm인 필릿 용접
                                                            (정답률: 72%)
                                                              profile_image
                                                              1

                                                              31. 가공방법의 표시 기호에서 “SPBR"은 무슨 가공인가?

                                                              1. 기어 셰이빙
                                                              2. 액체 호닝
                                                              3. 배럴 연마
                                                              4. 훗 블라스팅
                                                              (정답률: 76%)
                                                                profile_image
                                                                1

                                                                32. “2줄 M20 × 2”와 같은 나사 표시 기호에서 리드는 얼마인가?

                                                                1. 5 mm
                                                                2. 2 mm
                                                                3. 3 mm
                                                                4. 4 mm
                                                                (정답률: 76%)
                                                                  profile_image
                                                                  1

                                                                  33. 바퀴의 암(arm), 형강 등과 같은 제품을 단면을 나타낼 때, 전단면을 90°회전하거나 절단할 곳의 전후를 끊어서 그 사이에 단면도를 그리는 방법은?

                                                                  1. 전단면도
                                                                  2. 부문 단면도
                                                                  3. 계단 단면도
                                                                  4. 회전도시 단면도
                                                                  (정답률: 84%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 중 합금 공구강의 재질 기호가 아닌 것은?

                                                                    1. STC 60
                                                                    2. STD 12
                                                                    3. STF 6
                                                                    4. STS 21
                                                                    (정답률: 45%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 중 가는 실선으로 나타내지 않는 선은?

                                                                      1. 지시선
                                                                      2. 치수선
                                                                      3. 해칭선
                                                                      4. 피치선
                                                                      (정답률: 77%)
                                                                        profile_image
                                                                        1

                                                                        36. 그림과 같은 입체도에서 화살표 방향 투상도로 가장 적함한 것은?

                                                                        (정답률: 80%)
                                                                          profile_image
                                                                          1

                                                                          37. 보기는 제3각법 정투상도로 그린 그림이다. 우측면도로 가장 적합한 것은?

                                                                          (정답률: 72%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음과 같은 I 형강 재료의 표시법으로 옳은 것은?

                                                                            1. I AxBxt - L
                                                                            2. txl AxB - L
                                                                            3. L - IxAxBxt
                                                                            4. I BxAxt - L
                                                                            (정답률: 80%)
                                                                              profile_image
                                                                              1

                                                                              39. 체인 스프로킷 휠의 피치원 지름을 나타내는 선의 종류는?

                                                                              1. 가는 실선
                                                                              2. 가는 1점 쇄선
                                                                              3. 가는 2점 쇄선
                                                                              4. 굵은 1점 쇄선
                                                                              (정답률: 76%)
                                                                                profile_image
                                                                                1

                                                                                40. 구멍의 치수는 , 축의 치수는 일 때. 최대 틈새는?

                                                                                1. 0.004
                                                                                2. 0.0⑤
                                                                                3. 0.007
                                                                                4. 0.009
                                                                                (정답률: 83%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?

                                                                                  1. 저온뜨임
                                                                                  2. 심냉처리
                                                                                  3. 마템퍼링
                                                                                  4. 용체화처리
                                                                                  (정답률: 82%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 열간 가공과 냉간 가공을 구별하는 온도는?

                                                                                    1. 포정 온도
                                                                                    2. 공석 온도
                                                                                    3. 공정 온도
                                                                                    4. 재결정 온도
                                                                                    (정답률: 76%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 소결합금으로 된 공구강은?

                                                                                      1. 초경합금
                                                                                      2. 스프링강
                                                                                      3. 탄소공구강
                                                                                      4. 기계구조용강
                                                                                      (정답률: 75%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?

                                                                                        1. 인성이 클 것
                                                                                        2. 취성이 클 것
                                                                                        3. 고온경도가 클 것
                                                                                        4. 내마멸성이 클 것
                                                                                        (정답률: 76%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 플라스틱 재료의 일반적인 성질을 설명한 것 중 틀린 것은?

                                                                                          1. 열에 약하다.
                                                                                          2. 성형성이 좋다.
                                                                                          3. 표면경도가 높다.
                                                                                          4. 대부분 전기 절연성이 좋다.
                                                                                          (정답률: 77%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?

                                                                                            1. 편상흑연
                                                                                            2. 괴상흑연
                                                                                            3. 구상흑연
                                                                                            4. 공정상흑연
                                                                                            (정답률: 81%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?

                                                                                              1. 납청동
                                                                                              2. 인청동
                                                                                              3. 베릴륨 청동
                                                                                              4. 알루미늄 청동
                                                                                              (정답률: 65%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적합한 특수강은?

                                                                                                1. 규소강
                                                                                                2. 베어링강
                                                                                                3. 스프링강
                                                                                                4. 고속도공구강
                                                                                                (정답률: 57%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 알루미늄의 성질로 틀린 것은?

                                                                                                  1. 비중이 악 7.8이다,
                                                                                                  2. 면심입방격자 구조이다,
                                                                                                  3. 용융점은 악 660℃이다,
                                                                                                  4. 대기중에서는 내식성이 좋다,
                                                                                                  (정답률: 61%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직은?

                                                                                                    1. 소르바이트
                                                                                                    2. 마텐자이트
                                                                                                    3. 오스테나이트
                                                                                                    4. 트루스타이트
                                                                                                    (정답률: 70%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW 인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)

                                                                                                      1. 7.8
                                                                                                      2. 6.4
                                                                                                      3. 5.6
                                                                                                      4. 5.0
                                                                                                      (정답률: 19%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 0.45 t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고. 적합한 사양 중 가장 작은 크기를 선정한다.)

                                                                                                        1. M14
                                                                                                        2. M16
                                                                                                        3. M18
                                                                                                        4. M20
                                                                                                        (정답률: 35%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?

                                                                                                          1. 토션바
                                                                                                          2. 벌류트 스프링
                                                                                                          3. 와이어 스프링
                                                                                                          4. 비틀림 코일스프링
                                                                                                          (정답률: 63%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 용접이음의 단점에 속하지 않는 것은?

                                                                                                            1. 내부 결함이 생기기 쉽고 정확한 검사가 어럽다,
                                                                                                            2. 용접공의 기능에 따라 용접부의 강도가 좌우된다,
                                                                                                            3. 다른 이음작업과 비교하여 작업 공정이 많은 편이다,
                                                                                                            4. 잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다,
                                                                                                            (정답률: 77%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 볼 베어링에서 수명에 대한 설명으로 옳은 것은?

                                                                                                              1. 베어링에 작용하는 하중의 3승에 비례한다
                                                                                                              2. 베어링에 작용하는 하중의 3승에 반비례한다,
                                                                                                              3. 베어링에 작용하는 하중의 10.3승에 비례한다,
                                                                                                              4. 베어링에 작용하는 하중의 10/3승에 반비례한다,
                                                                                                              (정답률: 66%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 전달동력 2.4 kW, 회전수 1800 rpm을 전달하는 축의 지름은 악 몇 mm이상으로 해야 하는가? (단, 축의 허용전단응력은 20MpaOl다.)

                                                                                                                1. 20
                                                                                                                2. 12
                                                                                                                3. 15
                                                                                                                4. 17
                                                                                                                (정답률: 37%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 묻힘 키(sunk key)에 생기는 전단응력을 τ, 압축응력을 σc 라고 할 때 이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)

                                                                                                                  1. b = h
                                                                                                                  2. h = b/4
                                                                                                                  3. b = h/2
                                                                                                                  4. b = 2h
                                                                                                                  (정답률: 38%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?

                                                                                                                    1. 베벨 기어
                                                                                                                    2. 헬리컬 기어
                                                                                                                    3. 래크와 피니언
                                                                                                                    4. 웜 기어
                                                                                                                    (정답률: 72%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 개폐기구 등에 사용되는 것은?

                                                                                                                      1. 마찰차(friction wheel)
                                                                                                                      2. 클러치(clutch)
                                                                                                                      3. 기어(gear)
                                                                                                                      4. 캠(cam)
                                                                                                                      (정답률: 63%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 드럼의 지름 600mm인 브레이크 시스템에서 98.1 Nm의 제동 토크를 발성시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 악 몇 KN인가? (단, 접촉부 마찰계수는 0.3이다.)

                                                                                                                        1. 0.54
                                                                                                                        2. 1.09
                                                                                                                        3. 1.51
                                                                                                                        4. 1.96
                                                                                                                        (정답률: 44%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 컴퓨터응용설계

                                                                                                                          61. 다음 중 기본적인 2차원 동차 좌표 변환으로 몰 수 없는 것은?

                                                                                                                          1. extrusion
                                                                                                                          2. translation
                                                                                                                          3. rotation
                                                                                                                          4. reflection
                                                                                                                          (정답률: 53%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. CAD 소프트웨어가 반드시 갖추고 있어야 할 기능으로 거리가 먼 것은?

                                                                                                                            1. 화면 제어 기능
                                                                                                                            2. 치수 기입 기능
                                                                                                                            3. 도형 편집 기능
                                                                                                                            4. 인터넷 기능
                                                                                                                            (정답률: 86%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. x2 + y2- 25 = 0인 원 이 있다. 원 상의 점(3,4)에서 접선의 방정식으로 옳은 것은?

                                                                                                                              1. 3x + 4y - 25 = 0
                                                                                                                              2. 3x + 4y - 50 = 0
                                                                                                                              3. 4x + 3y - 25 = 0
                                                                                                                              4. 4x + 3y - 50 = 0
                                                                                                                              (정답률: 63%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. (x+7)2 + (y-4)2 = 64 인 원의 중심좌표와 반지름을 구하면?

                                                                                                                                1. 중심좌표 (-7,4), 반지름 8
                                                                                                                                2. 중심좌표 (7, -4), 반지름 8
                                                                                                                                3. 중심좌표 (-7,4), 반지름 64
                                                                                                                                4. 중심좌표 (7, -4), 반지름 64
                                                                                                                                (정답률: 64%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 슬리드 모델링 방식 중 B-rep과 비교한 CSG의 특징이 아닌 것은?

                                                                                                                                  1. 불리언 연산자 사용으로 명확한 모델생성이 쉽다.
                                                                                                                                  2. 데이터가 간결하여 필요 메모리가 적다,
                                                                                                                                  3. 형상 수정이 용이하고 체적, 중량을 계산할 수 있다,
                                                                                                                                  4. 투상도, 투시도, 전개도, 표면적 계산이 용이하다,
                                                                                                                                  (정답률: 54%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 서피스 모델에서 사용되는 기본곡면의 종류에 속하지 않는 것은?

                                                                                                                                    1. Revolved surface
                                                                                                                                    2. Topology surface
                                                                                                                                    3. Sweep surface
                                                                                                                                    4. Bezier surface
                                                                                                                                    (정답률: 60%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 솔리드 모델링 기법의 일종인 특징형상 모델링 기법에 대한 설명으로 옳지 않은 것은?

                                                                                                                                      1. 모델링 입력을 설계자 또는 제작자에게 익숙한 형상 단위로 하자는 것이다,
                                                                                                                                      2. 각각의 형상단위는 주요 치수를 파라미터로 입력하도록 되어있다,
                                                                                                                                      3. 전형적인 특징현상은 모떼기, 구멍, 필릿, 슬롯 등이 있다,
                                                                                                                                      4. 사용 분야와 사용자에 관계없이 특징형상의 종류가 항상 일정하다는 것이 장점이다,
                                                                                                                                      (정답률: 48%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 곡선들 중에서 원추단면 곡선(conic section curve)이 아닌 것은?

                                                                                                                                        1. 포물선(paravola)
                                                                                                                                        2. 타원(ellipse)
                                                                                                                                        3. 대수곡선 (algebraic curve)
                                                                                                                                        4. 쌍곡선(hyperbola)
                                                                                                                                        (정답률: 69%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 동차좌표(homogeneous coordinate)에 의한 표현을 바르게 설명한 것은?

                                                                                                                                          1. N차원의 벡터를 N-l차원의 벡터로 표현한 것이다.
                                                                                                                                          2. N차원의 벡터를 N+l차원의 벡터로 표현한 것이다.
                                                                                                                                          3. N차원의 벡터를 N(N-l)차원의 벡터로 표현 한 것이다.
                                                                                                                                          4. N차원의 벡터를 N(N+l)차원의 벡터로 표현 한 것이다.
                                                                                                                                          (정답률: 44%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 플로터 형식에 있어서 펜(pen)식과 래스터(raster)식으로 구분할 때 다음 중 펜식 플로터에 속하는 것은?

                                                                                                                                            1. 정전식
                                                                                                                                            2. 잉크셋식
                                                                                                                                            3. 리니어 모터식
                                                                                                                                            4. 열전사식
                                                                                                                                            (정답률: 47%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 3차원 형상을 표현하는데 있어서 사용하는 Z-buffer 방법은 무엇을 의미하는가?

                                                                                                                                              1. 음영을 나타내기 위한 방법
                                                                                                                                              2. 은선 또는 은면을 제거하기 위한 방법
                                                                                                                                              3. view-prot에 모델을 나타내기 위한 방법
                                                                                                                                              4. 두 곡면을 부드럽게 연결하기 위한 방법
                                                                                                                                              (정답률: 56%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 공학적 해석(부피, 무게중심, 관성모멘트 등의 계산)을 적용할 때 쓰는 가장 적합한 모델은?

                                                                                                                                                1. 솔리드 모델
                                                                                                                                                2. 서피스 모델
                                                                                                                                                3. 와이어프레임 모델
                                                                                                                                                4. 데이터 모델
                                                                                                                                                (정답률: 80%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 컬러 잉크젯 플로터에 사용되는 기본적인 색상이 아닌 것은?

                                                                                                                                                  1. magenta
                                                                                                                                                  2. black
                                                                                                                                                  3. cyan
                                                                                                                                                  4. green
                                                                                                                                                  (정답률: 51%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 반지름이 R이고 피치(pitch)가 p인 나사의 나선(helix)을 나선의 회전각(x축과 이루는 각) θ에 대한 매개변수식으로 나타낸 것으로 옳은 것은? (단, 는 각각 x. y, z축 방향의 단위벡터이다.)

                                                                                                                                                    (정답률: 33%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 지정된 점(정점 또는 조정점)을 모두 통과하도록 고안된 곡선은?

                                                                                                                                                      1. Bezier curve
                                                                                                                                                      2. B-spline curve
                                                                                                                                                      3. Spline curve
                                                                                                                                                      4. NURBS curve
                                                                                                                                                      (정답률: 57%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. CAD를 이용한 설계 과정이 종래의 제도판에서 제도기를 이용하여 2차원적으로 작업하는 설계과정과의 차이점에 해당하지 않는 것은?

                                                                                                                                                        1. 개념 설계 단계를 거치는 점
                                                                                                                                                        2. 전산화된 데이터베이스를 활용한다는 점
                                                                                                                                                        3. 컴퓨터에 의한 해석을 용이하게 할 수 있다는 점
                                                                                                                                                        4. 형상을 수치 데이터화하여 데이터베이스에 저장한다는 점
                                                                                                                                                        (정답률: 72%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 베지어(Bezier) 곡선에 관한 설명 중 옳지 않은 것은?

                                                                                                                                                          1. 곡선은 양단의 끝점을 통과한다,
                                                                                                                                                          2. 1개의 정점 변화는 곡선 전체에 영항을 미친다,
                                                                                                                                                          3. n개의 정점에 의해서 정의된 곡선은 (n+1)차 곡선이다,
                                                                                                                                                          4. 곡선은 정점을 연결하는 다각형의 내측에 존재한다,
                                                                                                                                                          (정답률: 73%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음과 같은 특징을 가진 디스플레이는?

                                                                                                                                                            1. PDP
                                                                                                                                                            2. TFT-LCD
                                                                                                                                                            3. CRT
                                                                                                                                                            4. OLED
                                                                                                                                                            (정답률: 59%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 모델링과 관계된 용어의 설명으로 잘못된 것은?

                                                                                                                                                              1. 스위핑(Sweeping) : 하나의 2차원 단면형상을 입력하고 이를 안내곡선을 따라 이동시켜 입체를 생성하는 것
                                                                                                                                                              2. 스키닝(Skinning) : 원하는 경로상에 여러개의 단면 형상을 위치시키고 이를 덮는 입체를 생성하는 것
                                                                                                                                                              3. 리프팅(Lifting) : 주어진 물체 특정면의 전부 또는 일부를 원하는 방항으로 움직여서 물체가 그 방항으로 늘어난 효과를 갖도록 하는 것
                                                                                                                                                              4. 블랜딩(Blending) : 주어진 형상을 국부적으로 변화 시키는 방법으로 접하는 곡면을 예리한 모서리로 처리하는 것
                                                                                                                                                              (정답률: 72%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 다음 중 데이터의 전송속도를 나타내는 단위는?

                                                                                                                                                                1. BPS
                                                                                                                                                                2. MIPS
                                                                                                                                                                3. DPI
                                                                                                                                                                4. RPM
                                                                                                                                                                (정답률: 64%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
