기계설계산업기사 (2013-06-02 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 내연기관의 실린더 내면에 진원도, 진직도, 표면거칠기 등을 더욱 향상시키기 위한 가공방법은?

  1. 래핑
  2. 호닝
  3. 수퍼피니싱
  4. 버핑
(정답률: 61%)
    profile_image
    1

    2. 연삭숫돌의 결합제와 기호를 짝지은 것이 잘못된 것은?

    1. 레지노이드-G
    2. 비트리파이드-V
    3. 셸락-E
    4. 고무-R
    (정답률: 75%)
      profile_image
      1

      3. 선반에서 지름 125mm, 길이 350mm인 연강봉을 초경합금바이트로 절삭하려고 한다. 분당 회전수(r/min=rpm)는 약 얼마인가? (단, 절삭속도는 150m/min이다.)

      1. 720
      2. 382
      3. 540
      4. 1200
      (정답률: 68%)
        profile_image
        1

        4. 밀링머신에서 할 수 없는 가공은?

        1. 총형 가공
        2. 기어 가공
        3. 널링 가공
        4. 나선홈 가공
        (정답률: 82%)
          profile_image
          1

          5. 스핀들이 수직이며, 스핀들은 안내면을 따라 이송되며, 공구위치는 크로스 레일 공구대에 의해 조절되는 보링머신은?

          1. 수직 머링 머신
          2. 정밀 머링 머신
          3. 지그 머링 머신
          4. 코어 머링 머신
          (정답률: 79%)
            profile_image
            1

            6. 허용한계치수의 해석에서 “통과측에는 모든 치수 또는 결정량이 동시에 검사되고 정지측에는 각각의 치수가 개개로 검사되어야 한다.”는 무슨 원리인가?

            1. 아베(Abbe)의 원리
            2. 테일러(Taylor)의 원리
            3. 헤르츠(Hertz)의 원리
            4. 후크(Hook)의 원리
            (정답률: 70%)
              profile_image
              1

              7. 직접측정의 장점에 해당되지 않는 것은?

              1. 측정기의 측정범위가 다른 측정법에 비하여 넓다.
              2. 측정물의 실체를 직접 읽을 수 있다.
              3. 수량이 적고, 많은 종류의 제품 측정에 적합하다.
              4. 측정자의 숙련과 경험이 필요없다.
              (정답률: 72%)
                profile_image
                1

                8. 회전 중에 연삭숫돌이 파괴될 것을 대비하여 설치하는 안전 요소는?

                1. 덮개
                2. 드레서
                3. 소화 장치
                4. 절삭유 공급 장치
                (정답률: 87%)
                  profile_image
                  1

                  9. 일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?

                  1. 고마찰성
                  2. 고온경도
                  3. 내마모성
                  4. 강인성
                  (정답률: 76%)
                    profile_image
                    1

                    10. 다음 중 일반적으로 표면정밀도가 낮은 것부터 높은 순서로 바른 것은?

                    1. 래핑→연삭→호닝
                    2. 연삭→호닝→래핑
                    3. 호닝→연삭→래핑
                    4. 래핑→호닝→연삭
                    (정답률: 66%)
                      profile_image
                      1

                      11. 가공물이 대형이거나, 무거운 중량제품을 드릴 가공할 때에, 가공물을 고정시키고 드릴 스핀들을 암 위에서 수평으로 이동시키면서 가공할 수 있는 것은?

                      1. 직립 드릴링 머신
                      2. 레디얼 드릴링 머신
                      3. 터릿 드릴링 머신
                      4. 만능 포터블 드릴링 머신
                      (정답률: 65%)
                        profile_image
                        1

                        12. 선반 작업에서 발생하는 재해가 아닌 것은?

                        1. 칩에 의한 것
                        2. 정밀 측정기에 의한 것
                        3. 가공물의 회전부에 휘감겨 들어가는 것
                        4. 가공물과 절삭 공구와의 사이에 휘감기는 것
                        (정답률: 85%)
                          profile_image
                          1

                          13. 윤활방법 중 무명이나 털 등을 섞어 만든 패드의 일부를 기름통에 담가 저널의 아랫면에 모세관 현상을 이용하여 급유하는 것은?

                          1. 적하 급유(drop feed oiling)
                          2. 비말 급유(splash oiling)
                          3. 패드 급유(pad oiling)
                          4. 강제 급유(oil bath oiling)
                          (정답률: 82%)
                            profile_image
                            1

                            14. 다이얼게이지의 사용상 주의사항이 아닌 것은?

                            1. 스핀들이 원활이 움직이는가를 확인한다.
                            2. 스탠드를 앞뒤로 움직여 지시값의 차를 확인한다.
                            3. 스핀들을 갑자기 작동시켜 반복 정밀도를 본다.
                            4. 다이얼게이지의 편차가 클 때는 교환 또는 수리가 불가능하므로 무조건 폐기시킨다.
                            (정답률: 71%)
                              profile_image
                              1

                              15. 사인바로 각도를 측정할 때 몇 도를 넘으면 오차가 가장 심하게 되는가?

                              1. 10°
                              2. 20°
                              3. 30°
                              4. 45°
                              (정답률: 76%)
                                profile_image
                                1

                                16. 밀링작업에서 상향절삭과 하향절삭의 특징을 비교했을 때 상향절삭에 해당하는 것은?

                                1. 동력이 소비가 적다.
                                2. 마찰열의 작용으로 가공면이 거칠다.
                                3. 가공할 때 충격이 있어 높은 강성이 필요하다.
                                4. 뒤틈(backlash) 제거장치가 없으면 가공이 곤란하다.
                                (정답률: 62%)
                                  profile_image
                                  1

                                  17. 선반에서 원형 단면을 가진 일감의 지름 100mm인 탄소강을 매분 회전수 314r/min(=rpm)으로 가공할 때, 절삭저항력이 736N 이었다. 이 때 선반의 절삭효율을 80%라 하면 필요한 절삭동력은 약 몇 PS인가?

                                  1. 1.1
                                  2. 2.1
                                  3. 4.4
                                  4. 6.2
                                  (정답률: 42%)
                                    profile_image
                                    1

                                    18. 드릴링 머신의 안전 사항에서 틀린 것은?

                                    1. 장갑을 끼고 작업을 하지 않는다.
                                    2. 가공물을 손으로 잡고 드릴링하지 않는다.
                                    3. 얇은 판의 구멍 뚫기에는 나무 보조판을 사용한다.
                                    4. 구멍 뚫기가 끝날 무렵은 이송을 빠르게 한다.
                                    (정답률: 84%)
                                      profile_image
                                      1

                                      19. 전해연삭 가공의 특징이 아닌 것은?

                                      1. 경도가 낮은 재료일수록 연삭능률이 기계연삭보다 높다.
                                      2. 박판이나 형상이 복잡한 공작물을 변형없이 연삭할 수 있다.
                                      3. 연삭저항이 적으므로 연삭열 발생이 적고, 숫돌 수명이 길다.
                                      4. 정밀도는 기계연삭보다 낮다.
                                      (정답률: 44%)
                                        profile_image
                                        1

                                        20. 선반에서 이동용 방진구를 설치하는 곳은?

                                        1. 새들
                                        2. 주축대
                                        3. 심압대
                                        4. 베드
                                        (정답률: 69%)
                                          profile_image
                                          1

                                          2과목: 기계제도

                                          21. 그림과 같은 치수 120 숫자 위의 기호가 뜻하는 것은?

                                          1. 원호의 길이
                                          2. 참고 치수
                                          3. 현의 길이
                                          4. 각도 치수
                                          (정답률: 83%)
                                            profile_image
                                            1

                                            22. 다음 중 ø50H7의 기준구멍에 가장 헐거운 끼워맞춤이 되는 축의 공차 기호는?

                                            1. ø50 f6
                                            2. ø50 n6
                                            3. ø50 m6
                                            4. ø50 p6
                                            (정답률: 79%)
                                              profile_image
                                              1

                                              23. 그림과 같이 외경 50mm인 파이프를 용접기호와 같이 용접했을 때 총 용접선의 길이는?

                                              1. 약 50mm
                                              2. 약 157mm
                                              3. 약 100mm
                                              4. 약 142mm
                                              (정답률: 57%)
                                                profile_image
                                                1

                                                24. 그림과 같이 여러 개의 구멍이 일정한 간격으로 배치된 경우, 전체길이 값 "A"는 얼마인가?

                                                1. 120
                                                2. 135
                                                3. 140
                                                4. 155
                                                (정답률: 80%)
                                                  profile_image
                                                  1

                                                  25. 나사의 호칭지름이 3/8in이고 1in 사이에 24산의 유니파이 가는 나사의 도시법으로 올바른 것은?

                                                  (정답률: 61%)
                                                    profile_image
                                                    1

                                                    26. 다음 제 3각법에 대한 설명 중 올바른 것은?

                                                    1. 배면도는 저면도 아래에 그린다.
                                                    2. 정면도는 평면도 위에 그린다.
                                                    3. 눈→투상면→물체의 순서가 된다.
                                                    4. 좌측면도는 정면도의 우측에 위치한다.
                                                    (정답률: 79%)
                                                      profile_image
                                                      1

                                                      27. 다음 도면에서 L에 들어갈 치수 값으로 옳은 것은?

                                                      1. 7
                                                      2. 12
                                                      3. 17
                                                      4. 13
                                                      (정답률: 90%)
                                                        profile_image
                                                        1

                                                        28. 선의 용도가 기술, 기호 등을 표시하기 위하여 끌어내는데 쓰이는 선의 명칭은?

                                                        1. 기준선
                                                        2. 가상선
                                                        3. 지시선
                                                        4. 절단선
                                                        (정답률: 84%)
                                                          profile_image
                                                          1

                                                          29. 기계 가공면에 다음과 같은 기호가 표시되어 있을 때 이 기호의 의미는?

                                                          1. 물체의 표면에 제거 가공을 허락하지 않는 것을 지시하는 기호
                                                          2. 물체의 표면을 제거 가공을 필요로 한다는 것을 지시하는 기호
                                                          3. 물체 표면의 결을 도시할 때에 대상면을 지시하는 기호
                                                          4. 제거 가공의 필요 여부를 문제삼지 않는다는 것을 지시하는 기호
                                                          (정답률: 70%)
                                                            profile_image
                                                            1

                                                            30. 표준 평기어의 피치원 지름을 D, 모듈율 m, 잇수를 z이라 할 때 피치원 지름을 나타내는 공식은?

                                                            1. D=zm
                                                            (정답률: 79%)
                                                              profile_image
                                                              1

                                                              31. 그림과 같은 제3각 정투상도에서 나타난 정면도와 평면도에 가장 적합한 우측면도는?

                                                              (정답률: 56%)
                                                                profile_image
                                                                1

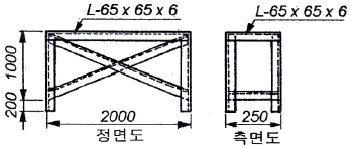

                                                                32. 다음 그림은 정면도와 측면도 모두 좌우 대칭인 열교환기 지지철물의 도면이다. 소요되는 모든 ㄱ형강의 중량은 약 몇 kgf인가? (단, ㄱ형강(L-65×65×6)의 단위 길이당 중량은 5.91kgf/m이고, 조립을 위한 볼트, 너트는 무시한다.)

                                                                1. 99
                                                                2. 111
                                                                3. 133
                                                                4. 155
                                                                (정답률: 41%)
                                                                  profile_image
                                                                  1

                                                                  33. 금속 재료 기호가 SS400일 때 그 설명으로 옳은 것은?

                                                                  1. 탄소함유량이 0.40%인 기계 구조용 탄소 강재
                                                                  2. 탄소함유량이 0.40%인 일반 구조용 압연 강재
                                                                  3. 최저인장강도가 400kg/cm2인 기계 구조용 탄소 강재
                                                                  4. 최저인장강도가 400kg/mm2인 일반 구조용 압연 강재
                                                                  (정답률: 73%)
                                                                    profile_image
                                                                    1

                                                                    34. 억지 끼워맞춤에서 조립 전의 구멍의 최대 허용치수와 축의 최소 허용치수와의 차를 무엇이라고 하나?

                                                                    1. 최대 틈새
                                                                    2. 최소 틈새
                                                                    3. 최대 죔새
                                                                    4. 최소 죔새
                                                                    (정답률: 52%)
                                                                      profile_image
                                                                      1

                                                                      35. 그림과 같이 용접기호가 도시되었을 경우 그 의미로 옳은 것은?

                                                                      1. 양면 V형 맞대기 용접으로 표면 모두 평면 마감처리
                                                                      2. 이면 용접이 있으며 표면 모두 평면 마감 처리한 V형 맞대기 용접
                                                                      3. 토우를 매끄럽게 처리한 V형 용접으로 제거 가능한 이면 판재 사용
                                                                      4. 넓은 루트면이 있고 이면 용접된 필릿 용접이며 윗면을 평면 처리함
                                                                      (정답률: 69%)
                                                                        profile_image
                                                                        1

                                                                        36. 베어링 호칭번호가 다음과 같이 나타났을 경우 이 베어링에서 알 수 없는 항목은?

                                                                        1. 궤도륜 모양
                                                                        2. 베어링 계열
                                                                        3. 실드 시호
                                                                        4. 정밀도 등급
                                                                        (정답률: 59%)
                                                                          profile_image
                                                                          1

                                                                          37. 그림의 입체도에서 화살표 방향이 정면일 때 평면도로 적합한 것은?

                                                                          (정답률: 82%)
                                                                            profile_image
                                                                            1

                                                                            38. 단면의 표시와 단면도의 해칭에 관한 설명으로 올바른 것은?

                                                                            1. 단면 면적이 넓은 경우에는 그 외형선을 따라 적절한 범위에 해칭 또는 스머징을 한다.
                                                                            2. 해칭선의 각도는 주된 중심선에 대하여 60°로 하여 굵은 실선을 사용하여 동간격으로 그린다.
                                                                            3. 인접한 부품의 단면은 해칭선의 방향이나 간격을 변경하지 않고 동일하게 사용한다.
                                                                            4. 해칭 부분에 문자, 기호 등을 기입할 때는 해칭을 중단할 수 없다.
                                                                            (정답률: 62%)
                                                                              profile_image
                                                                              1

                                                                              39. 기계제도에서 사용하는 척도에 대한 설명 중 틀린 것은?

                                                                              1. 공통적으로 사용한 주요 척도는 표제란에 기입한다.
                                                                              2. 추걱으로 제도한 경우에 치수 기입은 실제 치수가 아닌 실물의 실제 치수에 축척 비율이 적용된 값으로 기입한다.
                                                                              3. 그림의 일부를 확대하여 그려야 할 경우에는 배척 값을 선택하여 그릴 수 있다.
                                                                              4. 같은 도면에서 서로 다른 척도를 사용한 경우에는 해당 부품 번호의 참조 문자 부근에 척도를 기입한다.
                                                                              (정답률: 73%)
                                                                                profile_image
                                                                                1

                                                                                40. 다음 끼워맞춤 중에서 헐거운 끼워맞춤인 것은?

                                                                                1. 50G7/h6
                                                                                2. 25N6/h5
                                                                                3. 20P6/h5
                                                                                4. 6JS7/h6
                                                                                (정답률: 72%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 내식성과 내산화성이 크고, 성형성이 다른 것이 비해 좋은 비자성의 스테인리스강은?

                                                                                  1. 페라이트계
                                                                                  2. 마텐자이트계
                                                                                  3. 오스테나이트계
                                                                                  4. 석출경화형
                                                                                  (정답률: 55%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 중 복합재료에서 섬유강화금속은?

                                                                                    1. GFRP
                                                                                    2. CFRP
                                                                                    3. FRS
                                                                                    4. FRM
                                                                                    (정답률: 80%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 중 경금속이 아닌 것은?

                                                                                      1. 알루미늄
                                                                                      2. 마그네슘
                                                                                      3. 백금
                                                                                      4. 티타늄
                                                                                      (정답률: 53%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 두랄루민은 Al에 어떤 원소를 첨가한 합금인가?

                                                                                        1. Cu+Mg+Mn
                                                                                        2. Fe+Mo+Mn
                                                                                        3. Zn+Nj+Mn
                                                                                        4. Pb+Sn+Mn
                                                                                        (정답률: 86%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 표면 경화법에서 금속 침투법이 아닌 것은?

                                                                                          1. 세라다이징
                                                                                          2. 크로마이징
                                                                                          3. 칼로라이징
                                                                                          4. 방전경화법
                                                                                          (정답률: 85%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 황동에서 잔류응력에 의해서 발생하는 현상은?

                                                                                            1. 탈아면 부식
                                                                                            2. 고온 탈아연
                                                                                            3. 저온 풀림경화
                                                                                            4. 자연균열
                                                                                            (정답률: 68%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 주철에 대한 설명으로 바르지 못한 것은?

                                                                                              1. 시멘타이트+펄라이트의 회주철과, 페라이트+펄라이트의 백주철이 있다.
                                                                                              2. 백주철을 열처리하여 연성을 부여한 주철을 가단주철이라 한다.
                                                                                              3. 주철중의 Si의 공정점을 저탄소강영역으로 이동시키는 역할을 한다.
                                                                                              4. 용융점이 낮고 주조성이 좋다.
                                                                                              (정답률: 49%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. Fe-C계 상태도에서 3개소의 반응이 있다. 옳게 설명한 것은?

                                                                                                1. 공정-포정-편정
                                                                                                2. 포석-공정-공석
                                                                                                3. 포정-공정-공석
                                                                                                4. 공석-공정-편정
                                                                                                (정답률: 72%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 중 뜨임처리의 목적으로 틀린 것은?

                                                                                                  1. 담금질 응력 제거
                                                                                                  2. 치수의 경년 변화 방지
                                                                                                  3. 연마 균열의 방지
                                                                                                  4. 내마멸성 저하
                                                                                                  (정답률: 70%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 강의 5대 원소에 속하지 않는 것은?

                                                                                                    1. C
                                                                                                    2. Mn
                                                                                                    3. Cr
                                                                                                    4. Si
                                                                                                    (정답률: 59%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 3.68kW의 동력으로 회전하는 드럼을 블록 브레이크를 이용하여 제공하고자 할 때 브레이크의 용량(brake capacity)은 약 몇 MPaㆍm/s인가? (단, 브레이크 블록의 길이가 100mm, 너비 30mm이고, 접촉부 마찰계수는 0.2이다.)

                                                                                                      1. 0.12
                                                                                                      2. 0.25
                                                                                                      3. 0.64
                                                                                                      4. 1.23
                                                                                                      (정답률: 21%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 2줄 나사의 리드(lead)가 3mm인 경우 피치는 몇 mm인가?

                                                                                                        1. 1.5
                                                                                                        2. 3
                                                                                                        3. 6
                                                                                                        4. 12
                                                                                                        (정답률: 56%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 리벳 이음의 장점에 해당하지 않는 것은?

                                                                                                          1. 열응력에 의한 잔류응력이 생기지 않는다.
                                                                                                          2. 경합금과 같이 용접이 곤란한 재료의 결합에 적합하다.
                                                                                                          3. 리벳 이음한 구조물에 대해서 분해 조립이 간편하다.
                                                                                                          4. 구조물 등에 사용할 때 현장조립의 경우 용접작업보다 용이하다.
                                                                                                          (정답률: 54%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 롤러 체인 전동에서 체인의 파단하중이 1.96kN이고, 체인의 회전속도가 3m/s이며, 안전율(safety factor)을 10으로 할 때 전달 동력은 약 몇 W인가?

                                                                                                            1. 467
                                                                                                            2. 588
                                                                                                            3. 712
                                                                                                            4. 843
                                                                                                            (정답률: 53%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 스프링의 용도로 거리가 먼 것은?

                                                                                                              1. 진동 또는 충격에너지를 흡수
                                                                                                              2. 에너지를 저축하여 동력원으로 작용
                                                                                                              3. 힘의 측정에 사용
                                                                                                              4. 동력원의 제동
                                                                                                              (정답률: 65%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 베어링의 설계 시 주의사항으로 옳지 않은 것은?

                                                                                                                1. 마모가 적을 것
                                                                                                                2. 구조가 간단하여 유지보수가 쉬울 것
                                                                                                                3. 마찰저항이 크고 손실동력이 감소할 것
                                                                                                                4. 강도를 충분히 유지할 것
                                                                                                                (정답률: 83%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 축의 원주에 여러 개의 키를 가공한 것으로 큰 토크를 전달할 수 있고 내구력이 크며 축과 보스와의 중심축을 정확하게 맞출 수 있는 것은?

                                                                                                                  1. 스플라인
                                                                                                                  2. 미끄럼 키
                                                                                                                  3. 묻힘 키
                                                                                                                  4. 반달 키
                                                                                                                  (정답률: 73%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 원주속도가 4m/s로 18.4kW의 동력을 전달하는 헬리컬기어에서 비틀림각이 30°일 때 축방향으로 작용하는 힘(추력)은 약 몇 kN인가?

                                                                                                                    1. 1.8
                                                                                                                    2. 2.3
                                                                                                                    3. 2.7
                                                                                                                    4. 4.0
                                                                                                                    (정답률: 34%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 일정한 주기 및 진폭으로 반복하여 계속 작용하는 하중으로 편진하중을 의미하는 것은?

                                                                                                                      1. 변동하중(variable load)
                                                                                                                      2. 반복하중(repeated oad)
                                                                                                                      3. 교번하중(alterate oad)
                                                                                                                      4. 충격하중(impact oad)
                                                                                                                      (정답률: 74%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 지름이 20mm인 축이 114rpm으로 회전할 때 최대 약 몇 kW의 동력을 전달할 수 있는가? (단, 축 재료의 허용전단응력은 39.2MPa이다.)

                                                                                                                        1. 0.74
                                                                                                                        2. 1.43
                                                                                                                        3. 1.98
                                                                                                                        4. 2.35
                                                                                                                        (정답률: 21%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 컴퓨터응용설계

                                                                                                                          61. 곡면을 모델링하는 여러 방법들 중에서 평면도, 정면도, 측면도상에 나타난 곡면의 경계곡선들로부터 비례적인 관계를 이용하여 곡면을 모델링(mofeling)하는 방법은?

                                                                                                                          1. 점 데이터에 의한 방식
                                                                                                                          2. 쿤스(coons)방식
                                                                                                                          3. 비례 전개법에 의한 방식
                                                                                                                          4. 스윔(sweep)에 의한 방식
                                                                                                                          (정답률: 73%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 2차원 직교좌표계 상의 점 (3, 4)은 원래 좌표계를 원점을 기준으로 반시계방향으로 30도 회전시킨 새로운 좌표계에서 어떤 좌표값을 가지는가?

                                                                                                                            (정답률: 35%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. IGES(Initial Graphics Exchange Specification)에 대한 설명으로 옳은 것은?

                                                                                                                              1. 널리 쓰이는 자동 프로그래밍 system의 일종이다.
                                                                                                                              2. Wire frame 모델에 면의 개념을 추가한 data foramt이다.
                                                                                                                              3. 서로 다른 CAD 시스템 간의 데이터의 호환성을 갖기 위한 표준 데이터 교환 형식이다.
                                                                                                                              4. CAD와 CAM을 종합한 운영 프로그램의 일종이다.
                                                                                                                              (정답률: 77%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 화면에 CAD 모델들을 현실감 있게 나타내기 위하여 채색이나 음영 등을 주는 작업을 무엇인가?

                                                                                                                                1. Animation
                                                                                                                                2. Simulation
                                                                                                                                3. Modellung
                                                                                                                                4. Rendering
                                                                                                                                (정답률: 79%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 솔리드 모델링(Solid Modeling)에서 면의 일부 혹은 전부를 원하는 방향으로 당겨서 물체를 늘어나도록 하는 모델링 기능은?

                                                                                                                                  1. 트위킹(Tweaking)
                                                                                                                                  2. 리프팅(Lifting)
                                                                                                                                  3. 스위핑(Sweeping)
                                                                                                                                  4. 스키닝(Skinning)
                                                                                                                                  (정답률: 74%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 다음 설명에 해당하는 것은?

                                                                                                                                    1. Reverse engineering
                                                                                                                                    2. Feature-based modeling
                                                                                                                                    3. Digiral Mock-Up
                                                                                                                                    4. Virtual Manufacturing
                                                                                                                                    (정답률: 68%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 이미 정의된 두 곡면을 매끄럽게 연결하는 것을 무엇이라 하는가?

                                                                                                                                      1. 스위핑(sweeping)
                                                                                                                                      2. 스키닝(skinning)
                                                                                                                                      3. 블랜딩(blending)
                                                                                                                                      4. 리프팅(lifting)
                                                                                                                                      (정답률: 74%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 형상모델링 방법 중 솔리드 모델링(Solid Modeling)의 특징이 잘못 설명된 것은?

                                                                                                                                        1. 은선 제거가 가능하다.
                                                                                                                                        2. 단면도 작성이 어렵다.
                                                                                                                                        3. 불(Boolean) 연산에 의하여 복잡한 형상도 표현할 수 있다.
                                                                                                                                        4. 명암, 컬러 기능 및 회전, 이동 등의 기능을 이용하여 사용자가 명확히 물체를 파악할 수 있다.
                                                                                                                                        (정답률: 73%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 중 무게중심을 구할 수 있는 모델은?

                                                                                                                                          1. 와이어프레임 모델
                                                                                                                                          2. 서피스 모델
                                                                                                                                          3. 솔리드 모델
                                                                                                                                          4. 쿤스 모델
                                                                                                                                          (정답률: 79%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 다음 설명의 특징을 가진 곡면에 해당하는 것은?

                                                                                                                                            1. 원추(Cone)곡면
                                                                                                                                            2. 퍼거슨(Ferguson)곡면
                                                                                                                                            3. 베지어(Bezier)곡면
                                                                                                                                            4. 스플라인(Spline)곡면
                                                                                                                                            (정답률: 68%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 다음 중 Bezier 곡선이 갖는 특징으로 옳지 않는 것은?

                                                                                                                                              1. 조정점(Control Point)의 개수와 곡선식의 차수가 직결되어 실제로 모든 조정점이 곡선의 형상에 영향을 준다.
                                                                                                                                              2. 복잡한 형상의 곡선생성을 위해 조정점의 수가 증가하게 되고 곡선 형상의 진동 등의 문제를 일으킬 수 있다.
                                                                                                                                              3. 두 개의 인접한 Bezier 곡선의 연결점에서 접선연속성과 곡률 연속성을 동시에 만족시키는 것은 불가능하다.
                                                                                                                                              4. 모든 조정점이 곡선의 형상에 영향을 주므로 부분적 형상 변경을 위해 조정점을 옮기면 곡선 전체의 형상이 변경되는 문제가 발생한다.
                                                                                                                                              (정답률: 59%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 그림과 같은 선분 A의 양 끝점에 대한 행렬 값 를 원점을 기준으로 하여 x방향과 y방향으로 각각 3배만큼 스케일링(scaling)할 때 그 행렬 값으로 옳은 것은?

                                                                                                                                                (정답률: 75%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 솔리드 모델링에서 CSG 방식과 비교한 B-rep 방식의 특성이 아닌 것은?

                                                                                                                                                  1. 저장 메모리가 적음
                                                                                                                                                  2. 전개도 작성 용이
                                                                                                                                                  3. 표면적 계산 쉬움
                                                                                                                                                  4. 화면의 재생시간이 적게 걸림
                                                                                                                                                  (정답률: 60%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 3차원 데이터에 대한 변환 매트릭스 중 X축에 대한 대칭의 결과를 얻기 위한 변환 매트릭스는?

                                                                                                                                                    (정답률: 60%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. CAD 소프트웨어에서 명령어를 아이콘으로 만들어 아이템 별로 묶어 명령을 편리하게 이용할 수 있도록 한 것은?

                                                                                                                                                      1. 툴바
                                                                                                                                                      2. 스크롤바
                                                                                                                                                      3. 스크린메뉴
                                                                                                                                                      4. 풀다운메뉴바
                                                                                                                                                      (정답률: 82%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음은 어떤 디스플레이 정치에 대한 설명인가?

                                                                                                                                                        1. OLED 디스플레이
                                                                                                                                                        2. 액정 디스플레이
                                                                                                                                                        3. 플라즈마 디스플레이
                                                                                                                                                        4. 래스터 디스플레이
                                                                                                                                                        (정답률: 65%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. CAD 소프트웨어에서 형상 모델러가 하는 역할은?

                                                                                                                                                          1. 컴퓨터 내에 저장되어 있는 형상정보는 인쇄하는 기능
                                                                                                                                                          2. 물체의 기하학적인 형상을 컴퓨터 내에서 표현하는 기능
                                                                                                                                                          3. 물체의 3차원 위상정보를 컴퓨터에 입력하는 기능
                                                                                                                                                          4. 컴퓨터 내에 저장되어 있는 형상을 다른 소프트웨어로 보내는 기능
                                                                                                                                                          (정답률: 74%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 구멍(hele), 슬롯(slot), 포켓(pocket) 등의 형상단위를 라이브러리(library)에 미리 갖추어 놓고 필요시 이들의 치수를 변화시켜 설계에 사용하는 모델링 방식은?

                                                                                                                                                            1. Paeametric modeling
                                                                                                                                                            2. Feature-based modeling
                                                                                                                                                            3. Boundary modeling
                                                                                                                                                            4. Boolean poeration modeling
                                                                                                                                                            (정답률: 59%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 래스터 스캔 디스플레이에 직접적으로 관련된 용어가 아닌 것은?

                                                                                                                                                              1. flicker
                                                                                                                                                              2. Refresh
                                                                                                                                                              3. Frame buffer
                                                                                                                                                              4. RiSC
                                                                                                                                                              (정답률: 66%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 데이터 표시 방법 중 3개의 Zone Bit와 4개의 Digit Bit를 기본으로 하며, Parity Bit 비트 적용 여부에 따라 총 7 Bit 또는 8 Bit 로 한 문자를 표현하는 코드 체계는?

                                                                                                                                                                1. FPDF
                                                                                                                                                                2. EBCDIC
                                                                                                                                                                3. ASCII
                                                                                                                                                                4. BCD
                                                                                                                                                                (정답률: 76%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
