기계설계산업기사 (2011-03-20 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 기계부품 또는 공구의 검사용, 게이지 정밀도 검사 등에 사용하는 게이지 블록은?

  1. 공작용
  2. 검사용
  3. 표준용
  4. 참조용
(정답률: 84%)
    profile_image
    1

    2. 수평식 보링 머신 중 새들이 없고, 길이방향의 이송은 베드를 따라 컬럼이 이송되며 중량이 큰 가공물을 가공하기에 가장 적합한 구조를 가지고 있는 형은?

    1. 테이블형
    2. 플레이너형
    3. 플로우형
    4. 코어형
    (정답률: 78%)
      profile_image
      1

      3. 절삭공구 재료에서 W, Cr, V, Co 등의 원소를 함유하는 합금강은?

      1. 고탄소강
      2. 합금 공구강
      3. 고속도강
      4. 초경합금
      (정답률: 71%)
        profile_image
        1

        4. 연삭 작업시 주의할 점에 대한 설명으로 틀린 것은?

        1. 숫돌 커버를 반드시 설치하여 사용한다.
        2. 양 숫돌차의 입도는 항상 같게 하여야 한다.
        3. 연삭 작업시에는 보안경을 꼭 착용하여야 한다.
        4. 숫돌을 나무 해머로 가볍게 두들겨 음향검사를 한다.
        (정답률: 79%)
          profile_image
          1

          5. 전해연마의 특징에 대한 설명으로 틀린 것은?

          1. 가공변질층이 없다.
          2. 내마모성, 내부식성이 좋아진다.
          3. 알루미늄, 구리 등도 용이하게 연마할 수 있다.
          4. 가공면에는 방향성이 있다.
          (정답률: 68%)
            profile_image
            1

            6. 다음 중 드릴 가공의 종류가 아닌 것은?

            1. 리밍
            2. 카운터 보링
            3. 버핑
            4. 스폿 페이싱
            (정답률: 74%)
              profile_image
              1

              7. 양두(頭兩)그라인더의 숫돌차로 일감을 연삭할 때 받침대와 숫돌의 간격은 몇 mm 이내로 조정하는가?

              1. 3mm
              2. 5mm
              3. 7mm
              4. 9mm
              (정답률: 68%)
                profile_image
                1

                8. 윤활유의 사용목적과 거리가 먼 것은?

                1. 윤활작용
                2. 냉각작용
                3. 비산작용
                4. 밀폐작용
                (정답률: 61%)
                  profile_image
                  1

                  9. 강판으로 된 재료에 암나사 가공을 하는데 사용되는 것은?

                  1. 스패너
                  2. 스크레이퍼
                  3. 다이스
                  4. 탭
                  (정답률: 80%)
                    profile_image
                    1

                    10. 선반의 베드(bed)에 관한 설명으로 틀린 것은?

                    1. 미끄럼 면의 단면 모양은 원형과 구형이 있다.
                    2. 주로 합금주철이나 구상흑연주철 등의 고급주철로 제작한다.
                    3. 미끄럼면은 기계가공 또는 스크레이핑(scraping)을 한다.
                    4. 내마모성을 높이기 위하여 표면경화처리를 하고 연삭가공을 한다.
                    (정답률: 52%)
                      profile_image
                      1

                      11. 다음 그림은 밀링에서 더브테일 가공도면이다. X의 치수로 맞는 것은?

                      1. 25.608
                      2. 23.608
                      3. 22.712
                      4. 18.712
                      (정답률: 50%)
                        profile_image
                        1

                        12. 비교측정의 장점이 아닌 것은?

                        1. 측정범위가 넓고 표준 게이지가 필요 없다.
                        2. 제품의 치수가 고르지 못한 것을 계산하지 않고 알 수 있다.
                        3. 길이, 면의 각종 형상 측정, 공작기계의 정밀도 검사등 사용범위가 넓다.
                        4. 높은 정밀도의 측정이 비교적 용이하다.
                        (정답률: 54%)
                          profile_image
                          1

                          13. 연삭숫돌을 교환한 후 시운전 시간은 어느 정도로 하는가?

                          1. 30초
                          2. 1분
                          3. 2분
                          4. 3분 이상
                          (정답률: 70%)
                            profile_image
                            1

                            14. 밀링 머신에서 하향 절삭에 비교한 상향절삭의 장점은 어느 것인가?

                            1. 절삭시 백래시 영향이 적다.
                            2. 일감의 고정이 유리하다.
                            3. 표면거필기가 좋다.
                            4. 공구날의 마모가 느리다.
                            (정답률: 75%)
                              profile_image
                              1

                              15. 밀링에서 지름 150mm 커터를 사용하여 160rpm으로 절삭한다면 이때 절삭속도는 약 몇 m/min인가?

                              1. 75
                              2. 85
                              3. 102
                              4. 194
                              (정답률: 70%)
                                profile_image
                                1

                                16. 브로치 가공에 대한 설명 중 옳지 않은 것은?

                                1. 가공 홈의 모양이 복잡할수록 느린 속도로 가공한다.
                                2. 절삭 깊이가 너무 작으면 인선의 마모가 증가한다.
                                3. 브로치는 떨림을 방지하기 위하여 피치의 간격을 같게 한다.
                                4. 절삭량이 많고 길이가 길 때에는 절삭날 수를 많게 한다.
                                (정답률: 54%)
                                  profile_image
                                  1

                                  17. 선반 바이트 설치 요령이다. 적합하지 않은 것은?

                                  1. 바이트 자루는 수평으로 고정한다.
                                  2. 바이트의 돌출 거리는 작업에 지장이 없는 한 길게 고정한다.
                                  3. 받침(shim)은 바이트 자루의 전체면이 닿도록 한다.
                                  4. 높이를 정확히 맞추기 위해서는 받침(shim) 1개 또는 두께가 다른 여러 개를 준비한다.
                                  (정답률: 75%)
                                    profile_image
                                    1

                                    18. 연삭숫돌에 사용되는 숫돌 입자 중 천연산인 것은?

                                    1. 코런덤
                                    2. 알록사이트
                                    3. 카아버런덤
                                    4. 탄화붕소
                                    (정답률: 73%)
                                      profile_image
                                      1

                                      19. 래핑작업의 장점이 아닌 것은?

                                      1. 정밀도가 높은 제품을 가공한다.
                                      2. 가공면이 매끈하다.
                                      3. 가공면의 내마모성이 좋다.
                                      4. 랩제의 장류가 쉽다.
                                      (정답률: 74%)
                                        profile_image
                                        1

                                        20. 기어(gear)의 이(tooth)수를 등분하고자 할 때 사용하는 밀링 부속품은?

                                        1. 분할대
                                        2. 바이스
                                        3. 정면커터
                                        4. 측면 커터
                                        (정답률: 75%)
                                          profile_image
                                          1

                                          2과목: 기계제도

                                          21. M20 3줄 나사에서 피치가 1.5리면 리드(Lead)는 몇 mm인가?

                                          1. 1.5
                                          2. 2.5
                                          3. 3.5
                                          4. 4.5
                                          (정답률: 83%)
                                            profile_image
                                            1

                                            22. 수면, 유면 등의 위치를 표시하는 수준면선에 사용하는 선의 종류는?

                                            1. 가는 파선
                                            2. 가는 1점 쇄선
                                            3. 굵은 파선
                                            4. 가는 실선
                                            (정답률: 61%)
                                              profile_image
                                              1

                                              23. 다음 V벨트의 종류 중 단면의 크기가 가장 작은 것은?

                                              1. M형
                                              2. A형
                                              3. B형
                                              4. E형
                                              (정답률: 78%)
                                                profile_image
                                                1

                                                24. KS 기계 재료 기호 중 스프링 강재인 것은?

                                                1. SPS
                                                2. SBC
                                                3. SM
                                                4. STS
                                                (정답률: 82%)
                                                  profile_image
                                                  1

                                                  25. 어떤 도면에 표시된 치수 의 치수공차는 몇 mm인가?

                                                  1. 0.002
                                                  2. 0.001
                                                  3. 0.01
                                                  4. 0.02
                                                  (정답률: 72%)
                                                    profile_image
                                                    1

                                                    26. 그림과 같은 제3각 정투상 도면의 입체도로 가장 적합한 것은?

                                                    (정답률: 88%)
                                                      profile_image
                                                      1

                                                      27. 나사 표시 “M15×1.5-6H/6h"에서 6H/6g은 무엇을 나타내는가?

                                                      1. 나사의 호칭치수
                                                      2. 나사부의 길이
                                                      3. 나사의 등급
                                                      4. 나사의 피치
                                                      (정답률: 80%)
                                                        profile_image
                                                        1

                                                        28. 보기 도면과 같이 강판에 구멍을 가공할 경우 가공할 구멍의 크기와 개수는?

                                                        1. 지름 8mm, 구멍 2개
                                                        2. 지름 8mm, 구멍 15개
                                                        3. 지름 15mm, 구멍 8개
                                                        4. 지름 15mm, 구멍 2개
                                                        (정답률: 79%)
                                                          profile_image
                                                          1

                                                          29. 다음과 같은 I형강 재료의 표시법으로 올바른 것은?

                                                          1. I A×B×t-L
                                                          2. t×I A×B-L
                                                          3. L-I×A×B×t
                                                          4. I B×A×t-L
                                                          (정답률: 83%)
                                                            profile_image
                                                            1

                                                            30. 기호의 종류 중 위치 공차를 나타내는 기호가 아닌 것은?

                                                            1. ◎
                                                            (정답률: 65%)
                                                              profile_image
                                                              1

                                                              31. KS 용접 기호표시와 용접부 명칭이 틀린 것은?

                                                              1. ⊓:플러그 용접
                                                              2. ○:점 용접
                                                              3. ︳︳:가장자리 용접
                                                              4. : 필릿 용접
                                                              (정답률: 82%)
                                                                profile_image
                                                                1

                                                                32. 그림과 같은 도면에서 플랜지 A부분의 드릴구멍 깊이는?

                                                                1. 14
                                                                2. 19
                                                                3. 20
                                                                4. 8
                                                                (정답률: 65%)
                                                                  profile_image
                                                                  1

                                                                  33. 기계 재료 중 탄소강 주강품에 해당하는 재료 기호는?

                                                                  1. SC 410
                                                                  2. SM 500
                                                                  3. STD 4
                                                                  4. SHP 1
                                                                  (정답률: 70%)
                                                                    profile_image
                                                                    1

                                                                    34. 금속 재료의 표시 기호 중 탄소 공구강 강재를 나타낸 것은?

                                                                    1. SPP
                                                                    2. STC
                                                                    3. SBHG
                                                                    4. SWS
                                                                    (정답률: 85%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 그림 중 접촉 부분의 상관선에 대한 도시가 가장 올바르게 작도된 것은?

                                                                      (정답률: 44%)
                                                                        profile_image
                                                                        1

                                                                        36. 보기 입체도에서 화살표 방향의 투상도로 가장 적합한 것은?

                                                                        (정답률: 77%)
                                                                          profile_image
                                                                          1

                                                                          37. 그림의 입체도에서 화살표 방향이 정면일 경우 정면도로 가장 적합한 것은?

                                                                          (정답률: 84%)
                                                                            profile_image
                                                                            1

                                                                            38. 보기 입체도에서 화살표 방향이 정면일 때 평면도로 가장 적합한 것은?

                                                                            (정답률: 70%)
                                                                              profile_image
                                                                              1

                                                                              39. 그림과 같은 표면의 결 기호 중 2.5가 표시하는 것은?

                                                                              1. 표면 거칠기
                                                                              2. 컷오프 값
                                                                              3. 중심선의 깊이
                                                                              4. 형상 계수
                                                                              (정답률: 81%)
                                                                                profile_image
                                                                                1

                                                                                40. 그림과 같은 도면에서 우측면도로 가장 적합한 것은?

                                                                                (정답률: 53%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 두랄루민은 기계적 성질이 탄소강과 비슷하며 비중은 1/3 정도로 가벼워서 항공기용 재료로 많이 사용되고 있다. 두랄루민의 성분을 올바르게 나타낸 것은?

                                                                                  1. Al-Mg-Pb-Ni
                                                                                  2. Al-Fe-Mg-Cu
                                                                                  3. Al-Cu-Mg-Mn
                                                                                  4. Al-Mn-Co-Mg
                                                                                  (정답률: 83%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 일반적으로 탄소강에서 탄소량이 증가할수록 증가하는 물리적 성질은?

                                                                                    1. 비중
                                                                                    2. 열팽창계수
                                                                                    3. 전기저항
                                                                                    4. 열전도도
                                                                                    (정답률: 60%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 박(foil)으로 압연하여 금박의 대용으로도 사용되는 것은?

                                                                                      1. 90%Cu~10%Zb 합금
                                                                                      2. 80%Cu~20%Zb 합금
                                                                                      3. 60%Cu~40%Zb 합금
                                                                                      4. 50%Cu~50%Zb 합금
                                                                                      (정답률: 62%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 공정이 있는 합금계에서 공정성분에 가까울수록 변화하는 성질을 설명한 것으로 틀린 것은?

                                                                                        1. 전기 및 열전도율이 적어진다.
                                                                                        2. 인장강도, 경도가 커진다.
                                                                                        3. 용융점이 점차 상승한다.
                                                                                        4. 연신율, 단면수축율이 감소한다.
                                                                                        (정답률: 51%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 다음 담금질 조직 중에서 용적변화(팽창)가 큰 조직은?

                                                                                          1. 펄라이트
                                                                                          2. 오스테나이트
                                                                                          3. 마텐자이트
                                                                                          4. 솔바이트
                                                                                          (정답률: 76%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 금속 중 전기 전도율이 가장 큰 것은?

                                                                                            1. 알루미늄
                                                                                            2. 마그네슘
                                                                                            3. 구리
                                                                                            4. 니켈
                                                                                            (정답률: 73%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 중 뜨임처리 목적으로 틀린 것은?

                                                                                              1. 담금질 응력 제거
                                                                                              2. 치수의 경년 변화 방지
                                                                                              3. 연마 균열의 방지
                                                                                              4. 내마멸성 저하
                                                                                              (정답률: 65%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 복합재료에서 섬유강화 금속은?

                                                                                                1. GFRP
                                                                                                2. CFRP
                                                                                                3. FRS
                                                                                                4. FRM
                                                                                                (정답률: 80%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 중 금속 침투법 중에서 Al를 침투 시키는 것은?

                                                                                                  1. 세라다이징
                                                                                                  2. 알리마이징
                                                                                                  3. 실리코나이징
                                                                                                  4. 칼로나이징
                                                                                                  (정답률: 73%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 18-8형 스테인리스강에 대한 특징을 설명한 것으로 틀린 것은?

                                                                                                    1. Cr(18%)-Ni(8%)이다.
                                                                                                    2. 내식성이 우수하며 비자성체이다.
                                                                                                    3. 오스테나이트계이다.
                                                                                                    4. 염산, 염소가스, 황산에 매우 강하다.
                                                                                                    (정답률: 59%)
                                                                                                      profile_image
                                                                                                      1

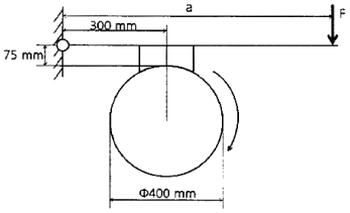

                                                                                                      51. 그림과 같은 블록 브레이크 드럼축에 156.96Nㆍm의 제동토크를 발생시키기 위해, 레버 끝에 F=981N의 힘이 필요한 경우, 레버의 길이 a는 약 몇 mm인가? (단, 블록과 드럼사이 마찰계수 μ=0.02이다.)

                                                                                                      1. 930
                                                                                                      2. 1⑤0
                                                                                                      3. 1140
                                                                                                      4. 1260
                                                                                                      (정답률: 20%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 미터나사의 피치가 3mm이고 유효 지름 de는 22.⑤1mm일 때 나사 효율 η는 약 얼마인가? (단, 마찰 계수 μ=0.1⑤이다.)

                                                                                                        1. η=26.2%
                                                                                                        2. η=32.2%
                                                                                                        3. η=39.2%
                                                                                                        4. η=48.8%
                                                                                                        (정답률: 25%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 400rpm으로 4kW의 동력을 전달하는 중실 스핀들 축의 최소 지름은 약 몇 mm인가? (단, 축의 허용전단응력은 20.60MPa이다.)

                                                                                                          1. 29
                                                                                                          2. 13
                                                                                                          3. 48
                                                                                                          4. 36
                                                                                                          (정답률: 28%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 로프 전동의 특징에 대한 설명으로 틀린 것은?

                                                                                                            1. 전동경로가 직선이 아닌 경우에도 사용이 가능하다.
                                                                                                            2. 벨트 전동과 비교하여 큰 동력을 전달하는데 불리하다.
                                                                                                            3. 장거리의 동력전달이 가능하다.
                                                                                                            4. 정확한 속도비의 전동이 불확실하다.
                                                                                                            (정답률: 42%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 그림과 같은 맞대기 용접 이음에서, 인장하중 W[N], 강판의 두께 h[mm]라 할 때 용접길이 ℓ[mm]를 구하는 식으로 가장 옳은 것은? (단, 상하의 용접부 목두께가 각가 t1[mm], t2[mm]이고, 용접부에서 발생하는 인장응력 σt[N/mm2]이다.)

                                                                                                              (정답률: 61%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 중 동력전달장치로서 운전이 조용하고, 무단변속을 할 수 있으나 일정한 속도비를 얻기가 힘든 것은?

                                                                                                                1. 마찰차
                                                                                                                2. 기어
                                                                                                                3. 체인
                                                                                                                4. 플라이 휠
                                                                                                                (정답률: 61%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 단면 50mm×50mm이고, 길이 100mm의 탄소강재가 있다. 여기에 10kN의 인장력을 길이 방향으로 주었을 때, 0.4mm가 늘어났다면, 이 때 변형률은 얼마인가?

                                                                                                                  1. 0.0025
                                                                                                                  2. 0.004
                                                                                                                  3. 0.0125
                                                                                                                  4. 0.025
                                                                                                                  (정답률: 61%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 1200rpm으로 2kW의 동력을 전달시키려고 할 때 기어 잇수 Z=20, 모듈 m=4인 스퍼기어의 이에 걸리는 힘(피치원 접선방향)은 약 몇 N인가?

                                                                                                                    1. 284
                                                                                                                    2. 312
                                                                                                                    3. 356
                                                                                                                    4. 398
                                                                                                                    (정답률: 20%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 동일 조건하에서 코일 스프링 처짐량을 2배로 하려면, 유효감김수는 몇 배가 되어야 하는가? (단, 스프링 소선 지름, 코일 평균 지름, 작용하중 및 스프링의 전단탄성계수 등은 일정하다.)

                                                                                                                      1. 2배
                                                                                                                      2. 4배
                                                                                                                      3. 8배
                                                                                                                      4. 16배
                                                                                                                      (정답률: 54%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 미끄럼 베어링 재료의 구비조건으로 틀린 것은?

                                                                                                                        1. 마찰계수가 클 것
                                                                                                                        2. 내식성이 높을 것
                                                                                                                        3. 피로한도가 높을 것
                                                                                                                        4. 열전도율이 높을 것
                                                                                                                        (정답률: 62%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 컴퓨터응용설계

                                                                                                                          61. CAD 시스템에서 디스플레이 장치가 아닌 것은?

                                                                                                                          1. DED(Digital Equipment Display)
                                                                                                                          2. PDP(Plasma Digital panel)
                                                                                                                          3. TFT-LCD(Thin Film Transistor-Liquid Crystal Digital)
                                                                                                                          4. CRT(Cathode Ray Tude) display
                                                                                                                          (정답률: 50%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. CAD에서 그래픽 소프트웨어가 반드시 가져야 할 기능이 아닌 것은?

                                                                                                                            1. 데이터의 변환 기능
                                                                                                                            2. 그래픽 형상을 만드는 기능
                                                                                                                            3. 사용자 입력 기능
                                                                                                                            4. 인터넷 네트워크 기능
                                                                                                                            (정답률: 86%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 서피스 모델링의 특징에 대한 설명으로 틀린 것은?

                                                                                                                              1. 은선 제거가 가능하다.
                                                                                                                              2. 단면 작업을 할 수 있다.
                                                                                                                              3. 유한요소법(FEM)의 적용을 위한 요소 분할이 쉽다.
                                                                                                                              4. NC 데이터를 생성할 수가 있다.
                                                                                                                              (정답률: 68%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. R(red), G(green), B(Blue) 전자총과 CRT 표면 사이에 위치하는 CRT 소재 구조물로 삼각형 형태로 구멍이 있는 금속 그리드 판으로 되어 있으며 각 전자총에서 나오는 전자빔에 할당된 인에 정확하게 충돌하도록 하는 기능을 수행하는 부분을 무엇이라고 하는가?

                                                                                                                                1. SCAN BOARD
                                                                                                                                2. FRAME PLATE
                                                                                                                                3. SHADOW MASK
                                                                                                                                4. FRAME BUFFER
                                                                                                                                (정답률: 55%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 중 중앙처리장치(CPU)의 구성요소가 아닌 것은?

                                                                                                                                  1. 주기억장치
                                                                                                                                  2. 제어장치
                                                                                                                                  3. 논리연산장치
                                                                                                                                  4. 레이저 빔 기억장치
                                                                                                                                  (정답률: 85%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. B-rep 모델링 방식의 특성이 아닌 것은?

                                                                                                                                    1. 화면 재생시간이 적게 소요된다.
                                                                                                                                    2. 3면도, 투시도, 전개도 작성이 용이하다.
                                                                                                                                    3. 데이터의 상호 교환이 쉽다.
                                                                                                                                    4. 입체의 표면적 계산이 어렵다.
                                                                                                                                    (정답률: 60%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 이미 정의된 두 곡면을 매끄럽게 연결하는 것을 무엇이라 하는가?

                                                                                                                                      1. 스위핑(sweeping)
                                                                                                                                      2. 스키닝(skinning)
                                                                                                                                      3. 블랜딩(blending)
                                                                                                                                      4. 리프팅(lifting)
                                                                                                                                      (정답률: 73%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 두 벡터 일 때 벡터의 내적을 구하면 얼마인가?

                                                                                                                                        1. 32
                                                                                                                                        2. 33
                                                                                                                                        3. 34
                                                                                                                                        4. 35
                                                                                                                                        (정답률: 43%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 구멍(hole), 슬롯(slot), 포켓(pocket) 등의 형상단위를 라이브러리(library)에 미리 갖추어 놓고 필요 시 이들의 치수를 변화시켜 설계에 사용하는 모델링 방식은?

                                                                                                                                          1. Parametric modeling
                                                                                                                                          2. Feature-based modeling
                                                                                                                                          3. Boindary modeling
                                                                                                                                          4. Boolean operation modeling
                                                                                                                                          (정답률: 62%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 도형을 원점에 대한 점대칭에 의하여 그리려고 한다. 변환 Matrix가 옳게 표시된 것은?

                                                                                                                                            (정답률: 54%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 상이한 CAD 시스템 간의 데이터의 교환을 목적으로 개발된 표준데이터 교환 형식이 아닌 것은?

                                                                                                                                              1. GKS
                                                                                                                                              2. HWP
                                                                                                                                              3. STEP
                                                                                                                                              4. IGES
                                                                                                                                              (정답률: 72%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 벡터 및 가 공간상에서 같은 시작점을 가지고 서로 다른 방향으로 향한다고 할 때 세 벡터가 이루는 부피를 표현하는 식은?

                                                                                                                                                (정답률: 41%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 중 원호를 정의하는 방법 중 틀린 것은?

                                                                                                                                                  1. 시작점, 중심점, 각도를 지정
                                                                                                                                                  2. 시작점, 중심점, 끝짐을 지정
                                                                                                                                                  3. 시작점, 중심점, 현의 길이를 지정
                                                                                                                                                  4. 시작점, 끝점, 현의 길이를 지정
                                                                                                                                                  (정답률: 56%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 3차원으로 형상을 표현할 때 형상의 모서리(edge)선(직선 및 곡선 등) 만을 이용해서 표현하는 모델링 방법은?

                                                                                                                                                    1. solid 모델
                                                                                                                                                    2. surface 모델
                                                                                                                                                    3. wire frame 모델
                                                                                                                                                    4. system 모델
                                                                                                                                                    (정답률: 77%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 설명에 해당하는 것은?

                                                                                                                                                      1. Reverse engineering
                                                                                                                                                      2. Feature-based modeling
                                                                                                                                                      3. Digital Mock-Up
                                                                                                                                                      4. virtual Manufacturing
                                                                                                                                                      (정답률: 69%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. CAD/CAM 시스템에 의해서 기존에 구성한 도형을 이용하여 새로운 도형자료를 구성하는 기능인 자료변환(transformation) 기능에 속하지 않는 것은?

                                                                                                                                                        1. Zooming
                                                                                                                                                        2. Translation
                                                                                                                                                        3. Scaling
                                                                                                                                                        4. Rotation
                                                                                                                                                        (정답률: 68%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음 중 Bezier 곡선의 성질에 해당되지 않는 것은?

                                                                                                                                                          1. 곡선의 차수는 “조정점의 개수-1” 이다.
                                                                                                                                                          2. 곡선은 블록포(convex hull) 안에 위치한다.
                                                                                                                                                          3. 한 개의 조정점을 움직이면 곡선 일부의 모양만이 변한다.
                                                                                                                                                          4. 곡선의 끝점과 조정점에 의 한 다각형의 끝점이 일치한다.
                                                                                                                                                          (정답률: 67%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. “x2+y2+z2-4x+6y-10z+2=0"인 방정식으로 표현되는 구의 중심점과 반지름은 각각 얼마인가?

                                                                                                                                                            1. 중심(-2, 3, -5), 반지름:6
                                                                                                                                                            2. 중심(2, -3, 5), 반지름:6
                                                                                                                                                            3. 중심(-4, 6, -10 반지름:2
                                                                                                                                                            4. 중심(4, -6, 10), 반지름:2
                                                                                                                                                            (정답률: 47%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. LAN을 구성할 때 전송매체에 따라 구분할 수도 있다. 이 때 디지털 신호형식으로 전송하는 베이스밴드(base band)와 400MHz정도의 주파수를 갖는 브로드밴드(broad band)방식으로 전송하는 전송매체는?

                                                                                                                                                              1. 광(optical) 케이블
                                                                                                                                                              2. 트위스트 페어(twisted pair) 케이블
                                                                                                                                                              3. 동축(coaxial) 케이블
                                                                                                                                                              4. 와이어(wire) 케이블
                                                                                                                                                              (정답률: 42%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 4개의 모서리 점과 4개의 경계곡선으로 곡면을 표현하는 것은?

                                                                                                                                                                1. Coons 곡면
                                                                                                                                                                2. Ruled 곡면
                                                                                                                                                                3. B-Spline 곡면
                                                                                                                                                                4. Ferguson 곡면
                                                                                                                                                                (정답률: 78%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
