기계설계산업기사 (2008-03-02 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 절삭공구의 구비조건으로 틀린 것은?

  1. 취성이 클 것
  2. 마찰계수가 작을 것
  3. 내마모성이 클 것
  4. 고온에서 경도가 감소하지 않을 것
(정답률: 73%)
    profile_image
    1

    2. 구성인성(built-up edge)에 대한 일반적인 설명으로 틀린 것은?

    1. 절삭 저항이 커진다.
    2. 가공 면을 거칠게 한다.
    3. 바이트의 수명을 짧게 한다.
    4. 절삭속도를 작게 하면 방지된다.
    (정답률: 75%)
      profile_image
      1

      3. 절삭유제의 사용 목적에 대한 일반적인 설명으로 틀린 것은?

      1. 철삭공구를 냉각시켜 공구의 경도저하를 막는다.
      2. 칩의 제거를 용이하게 하여 절삭작업을 쉽게 한다.
      3. 공구의 마모를 줄이고 윤활 및 세척작용으로 가공 표면을 좋게 한다.
      4. 공구와 가공물의 친화력 향상으로 정밀도를 높게 한다.
      (정답률: 71%)
        profile_image
        1

        4. 터릿 선반(turret lathe) 등에 널리 사용되며, 보통 선반에서는 주축의 테이퍼 구멍에 슬리브를 꽂은 다음 여기에 끼워 사용하는 것은?

        1. 연동척
        2. 마그네틱척
        3. 콜릿척
        4. 단동척
        (정답률: 68%)
          profile_image
          1

          5. 다음 중 선반 베드의 재질로 가장 적합한 것은?

          1. 고급 구철
          2. 탄소 공구강
          3. 연강
          4. 초경합금강
          (정답률: 50%)
            profile_image
            1

            6. 수평 밀링 머신의 주축(spindle)에 대한 설명 중 틀린 것은?

            1. 보통 테이퍼 롤러 베어링으로 지지되어 있다.
            2. 기둥(column)에 설치되어 있으며 아버를 고정한다.
            3. 주축 끝에 코터가 장치되어 있어 커터의 중심을 맞춘다.
            4. 주축단은 보통 테이퍼진 구멍으로 되어 있으며 크기는 규격으로 정해져 있다.
            (정답률: 40%)
              profile_image
              1

              7. 암나사를 가공하는 탭(tap)을 사용하여 가공할 때 일반적으로 최종 다듬질에 사용하는 것은?

              1. 3번 탭
              2. 2번 탭
              3. 1번 탭
              4. 0번 탭
              (정답률: 61%)
                profile_image
                1

                8. 다음 중 작업자의 복장으로 적당하지 않는 것은?

                1. 기름이 밴 작업복은 입지 않는다.
                2. 수건은 허리춤에 꼭 맞게 끼거나 목에 감는다.
                3. 작업복의 소매와 바지의 단추를 잠근다.
                4. 상의의 옷자락이 밖으로 나오지 않도록 한다.
                (정답률: 89%)
                  profile_image
                  1

                  9. 한계 게이지 측정방식의 특징 중 잘못된 것은?

                  1. 개인차가 없고 측정 시간이 절약된다.
                  2. 경험이 필요치 않다.
                  3. 측정이 쉽고 대량 생산에 적합하다.
                  4. 눈금이 없어 측정 실패율이 높다.
                  (정답률: 65%)
                    profile_image
                    1

                    10. 밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

                    1. 공구의 수명이 길다.
                    2. 가공물 고정이 유리하다.
                    3. 앞으로 가공할 면을 잘 볼 수 있어서 좋다.
                    4. 백 래시를 제거하지 않아도 된다.
                    (정답률: 84%)
                      profile_image
                      1

                      11. 세이퍼에서 램의 왕복 속도는 어떠한가?

                      1. 일정하다.
                      2. 귀환 행정일 때가 늦다.
                      3. 절삭 행정일 때가 빠르다.
                      4. 귀환 행정일 때가 빠르다.
                      (정답률: 59%)
                        profile_image
                        1

                        12. 일감에 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?

                        1. 슈퍼피니싱
                        2. 래핑
                        3. 드릴링
                        4. 드레싱
                        (정답률: 81%)
                          profile_image
                          1

                          13. 호방머신에서 호브의 절삭속도를 v(m/min), 호브의 바깥지름을 d(mm)라 하면, 호브의 회전수 n(rpm)을 나타내는 식은?

                          (정답률: 82%)
                            profile_image
                            1

                            14. CNC장치의 일반적인 정보 흐름으로 옳은 것은?

                            1. NC명령→제어장치→서보기구→NC가공
                            2. 서보기구→NC명령→제어장치→NC가공
                            3. 제어장치→NC명령→서보기구→NC가공
                            4. 서보기구→제어장치→NC명령→NC가공
                            (정답률: 56%)
                              profile_image
                              1

                              15. 드릴작업할 때 절삭속도 25m/min, 그릴지름 22mm, 이송 0.1mm/rev, 드릴 끝의 원추높이가 6mm일 경우 깊이 100mm인 구멍을 뚫을 때 소요시간은 약 몇 분 인가?

                              1. 8.76
                              2. 6.43
                              3. 4.72
                              4. 2.93
                              (정답률: 33%)
                                profile_image
                                1

                                16. 연삭 중 어느 정도 숫돌입자가 마멸되면 결합제의 결합도가 저항에 견디지 못하고 숫돌에서 탈락하여 새로운 날로 바뀌는 것이 숫돌의 특징이다. 이러한 현상을 무엇이라고 하는가?

                                1. 로딩
                                2. 트루잉
                                3. 자생작용
                                4. 글레이징
                                (정답률: 58%)
                                  profile_image
                                  1

                                  17. 그림과 같은 사인바의 H 값을 구하는 공식은?

                                  3. H=Lㆍsinθ
                                  4. H=2(Lㆍsinθ)
                                  (정답률: 45%)
                                    profile_image
                                    1

                                    18. 다음 중 영국식 선반 베드의 단면 형상은?

                                    1. 산형
                                    2. 평형
                                    3. 절충형
                                    4. 벌형
                                    (정답률: 53%)
                                      profile_image
                                      1

                                      19. 연삭 작업에서 연삭 숫돌의 입자가 무디어 지거나 눈 메움이 생기면 연삭 능력이 저하되므로 숫돌의 예리한 날이 나타나도록 가공하는 작업을 무엇이라 하는가?

                                      1. 시닝
                                      2. 드레싱
                                      3. 글레이징
                                      4. 로딩
                                      (정답률: 56%)
                                        profile_image
                                        1

                                        20. 다음 중 금긋기 작업 공구로 가장 거리가 먼 것은?

                                        1. 서피스게이지
                                        2. 콤파스
                                        3. V 블록
                                        4. 광선정반
                                        (정답률: 50%)
                                          profile_image
                                          1

                                          2과목: 기계제도

                                          21. 다음 중 "KS B 1101 둥근머리 리벳 15×40SV 40“으로 표시된 리벳의 호칭 도면의 해독으로 가장 적합한 것은?

                                          1. 리벳 구멍 15개, 리벳 지름 40mm
                                          2. 리벳 지름 15mm, 리벳 길이 40mm
                                          3. 리벳 지름 40mm, 리벳 길이 15mm
                                          4. 리벳 피치 15mm, 리벳 구멍 지름 40mm
                                          (정답률: 74%)
                                            profile_image
                                            1

                                            22. 구멍과 축이 끼워맞춤 상태에 있을 때 기준치수와 각각의 치수허용차의 기호 기입이 옳은 것은?

                                            (정답률: 45%)
                                              profile_image
                                              1

                                              23. 다음 중 ø50H7의 기준구멍에 가장 헐거운 끼워맞춤이 되는 축의 공차 기호는?

                                              1. ø50 f6
                                              2. ø50 n6
                                              3. ø50 m6
                                              4. ø50 p6
                                              (정답률: 71%)
                                                profile_image
                                                1

                                                24. 다음 기하 공차 기호 중 데이텀을 적용해야 되는 것은?

                                                1. ○
                                                3. ∠
                                                4. ▱
                                                (정답률: 51%)
                                                  profile_image
                                                  1

                                                  25. 다음 표면기호를 보고 가공모양의 기호를 올바르게 해독한 것은?

                                                  (정답률: 69%)
                                                    profile_image
                                                    1

                                                    26. 제3각법으로 정투상한 보기 투상도인면의 실제형상 및 작업 내용에 가장 적합한 입체도는?

                                                    (정답률: 72%)
                                                      profile_image
                                                      1

                                                      27. 일반 구조용 압연강재의 KS재료기호는?

                                                      1. SPS
                                                      2. SBC
                                                      3. SS
                                                      4. SM
                                                      (정답률: 81%)
                                                        profile_image
                                                        1

                                                        28. 가공방법의 기호가 G로 표시된 것은 무엇을 나타내는가?

                                                        1. 연삭
                                                        2. 선삭
                                                        3. 평삭
                                                        4. 형삭
                                                        (정답률: 79%)
                                                          profile_image
                                                          1

                                                          29. 보기 그림과 같은 부등변 ㄱ형강의 치수 표시방법은? (단, 길이는 ℓ이다.)

                                                          1. L A×B×t-l
                                                          2. L t×A×B×l
                                                          3. L B×A+2t-l
                                                          4. L A+B×t/2-l
                                                          (정답률: 89%)
                                                            profile_image
                                                            1

                                                            30. 보기와 같은 정면도와 평면도에 가장 적합한 우측면도는?

                                                            (정답률: 40%)
                                                              profile_image
                                                              1

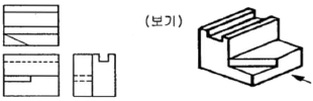

                                                              31. 보기 입체도를 3각법으로 정투상한 투상도에 대한 설명으로 올바른 것은?

                                                              1. 모두 올바르다.
                                                              2. 평면도만 틀렸다.
                                                              3. 정면도만 틀렸다.
                                                              4. 우측면도만 틀렸다.
                                                              (정답률: 66%)
                                                                profile_image
                                                                1

                                                                32. 다음의 가공 방법 중에서 표면 조도가 가장 정밀하게 나오는 가공 방법은?

                                                                1. 단조
                                                                2. 래핑
                                                                3. 밀링
                                                                4. 선삭
                                                                (정답률: 65%)
                                                                  profile_image
                                                                  1

                                                                  33. 기하 공차의 종류에서 위치 공차에 해당되지 않는 것은?

                                                                  1. 등축도 공차
                                                                  2. 위치도 공차
                                                                  3. 평면도 공차
                                                                  4. 대칭도 공차
                                                                  (정답률: 68%)
                                                                    profile_image
                                                                    1

                                                                    34. 보기 도면은 제3각법으로 정투상한 정면도와 평면도이다. 우측면도로 가장 적합한 것은?

                                                                    (정답률: 44%)
                                                                      profile_image
                                                                      1

                                                                      35. 보기 도면의 선반작업 설명과 일치하지 않는 것은?

                                                                      1. ø16mm를 폭 5mm로 가공
                                                                      2. 전체길이가 50mm 되게 가공
                                                                      3. 45° 모따기를 2mm 되게 두 곳을 작업
                                                                      4. 애크미나사의 유효지름 20mm를 두 줄 나사로 가공작업
                                                                      (정답률: 63%)
                                                                        profile_image
                                                                        1

                                                                        36. 지름이 같은 두 원통을 90°로 교차시킬 경우 상관선은?

                                                                        (정답률: 85%)
                                                                          profile_image
                                                                          1

                                                                          37. 보기 입체도를 화살표 방향에서 본 투상 도면으로 가장 적합한 것은?

                                                                          (정답률: 80%)
                                                                            profile_image
                                                                            1

                                                                            38. 보기 입체도에서 화살표 방향을 정면도로 할 경우 평면도로 올바른 것은?

                                                                            (정답률: 92%)
                                                                              profile_image
                                                                              1

                                                                              39. 스퍼기어에서 피치원의 지름이 150mm이고, 잇수가 50일 때 모듈(module)은?

                                                                              1. 5
                                                                              2. 4
                                                                              3. 3
                                                                              4. 2
                                                                              (정답률: 78%)
                                                                                profile_image
                                                                                1

                                                                                40. 보기는 제3각 정투상도에서 정면도와 우측면도이다. 평면도로 가장 적합한 것은?

                                                                                (정답률: 65%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 다음 중 절삭 공구용 특수강은?

                                                                                  1. Ni-Cr 강
                                                                                  2. 불변강
                                                                                  3. 내열강
                                                                                  4. 고속도강
                                                                                  (정답률: 78%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 탄소강에서 적열취성이 원인이 되는 원소는?

                                                                                    1. 규소
                                                                                    2. 망간
                                                                                    3. 인
                                                                                    4. 황
                                                                                    (정답률: 64%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 열간가공과 비교하여 냉간가공의 장점은 무엇인가?

                                                                                      1. 작업능률이 양호하다.
                                                                                      2. 가공에 필요한 동력이 적게 소모된다.
                                                                                      3. 제품 표면이 아름답다.
                                                                                      4. 단시간 내 완성이 가능하다.
                                                                                      (정답률: 37%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 탄소가 0.25%인 탄소강의 기계적 성질을 0~500℃ 사이에서 조사하면 200~300℃에서 인장강도가 최대치를, 연신율이 최저치를 나타내며 가장 취약하게 되는 현상은?

                                                                                        1. 고운취성
                                                                                        2. 상온 충격치
                                                                                        3. 청열취성
                                                                                        4. 탄수강 충격값
                                                                                        (정답률: 84%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 비중이 1.74정도이며, 가벼워 항공기 및 자동차 부품 등에 사용되는 합금의 재료는?

                                                                                          1. Sn
                                                                                          2. Cu
                                                                                          3. Mg
                                                                                          4. Ni
                                                                                          (정답률: 51%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 회주철에 대한 설명 중 틀린 것은?

                                                                                            1. 인장력에 약하고 깨지기 쉽다.
                                                                                            2. 탄소강에 비해 진동에너지의 흡수가 되지 않는다.
                                                                                            3. 주조와 절삭가공이 쉽다.
                                                                                            4. 유동성이 좋아 복잡한 형태의 주물을 만들 수 있다.
                                                                                            (정답률: 39%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 순철(α철)의 격자구조는?

                                                                                              1. 면심입방격자
                                                                                              2. 면심정방격자
                                                                                              3. 체심입방격자
                                                                                              4. 조밀육방격자
                                                                                              (정답률: 45%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 철공용 줄(file)의 재질로 가장 적합한 것은?

                                                                                                1. 고속도강
                                                                                                2. 탄소공구강
                                                                                                3. 세라믹
                                                                                                4. 연강
                                                                                                (정답률: 57%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 가공용 알루미늄합금 중 항공기나 자동차 몸체용 고강도 Al-Cu-Mg-Mn계의 합금은?

                                                                                                  1. 두랄루민
                                                                                                  2. 하이드로날륨
                                                                                                  3. 라우탈
                                                                                                  4. 실루민
                                                                                                  (정답률: 73%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 주철의 흑연발생 촉진 원소는 어느 것인가?

                                                                                                    1. Si
                                                                                                    2. Mn
                                                                                                    3. P
                                                                                                    4. S
                                                                                                    (정답률: 38%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 중 표준스퍼 기어에서 이의 크기가 가장 큰 것은? (단, m:모듈, P:지름피치이다.)

                                                                                                      1. P=10
                                                                                                      2. P=12
                                                                                                      3. m=2
                                                                                                      4. m=2.5
                                                                                                      (정답률: 25%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 그림과 같은 원통코일 스프링의 처짐량 δ=60mm일 때 작용하는 하중 W는 몇 kgf인가? (단, 스프링 상수 k1=6kgf/cm, k2=2kgf/cm이다.)

                                                                                                        1. 4kgf
                                                                                                        2. 6kgf
                                                                                                        3. 9kgf
                                                                                                        4. 48kgf
                                                                                                        (정답률: 44%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 축의 홈이 깊게 파여 축의 강도가 약하게 되기는 하나 키와 키홈 등이 모두 가공하기 쉽고 키가 자동적으로 축과 보스 사이에 자리를 잡을 수 있어 자동차, 공작기계등의 축에 널리 사용되며 특히 테이퍼 축에 사용하면 편리한 키는?

                                                                                                          1. 둥근 키
                                                                                                          2. 접선 키
                                                                                                          3. 묻힘 키
                                                                                                          4. 반달 키
                                                                                                          (정답률: 40%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. V 벨트를 평벨트와 비교한 특징이다. 틀린 것은?

                                                                                                            1. 전동효율이 좋다.
                                                                                                            2. 출간거리를 더 멀리 할 수 있다.
                                                                                                            3. 고속운전이 가능하다.
                                                                                                            4. 정숙한 운전이 가능하다.
                                                                                                            (정답률: 67%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 사각형 단면(100mm×60mm)의 기둥에 10kgf/cm2 압축응력이 발생할 때 압축하중은 약 얼마인가?

                                                                                                              1. 6000kgf
                                                                                                              2. 600kgf
                                                                                                              3. 60kgf
                                                                                                              4. 60000kgf
                                                                                                              (정답률: 43%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 반복하중을 받는 스프링에서는 그 반복속도가 스프링의 고유진동수에 가까워지면 심한 진동을 일으켜 스프링의 파손 원인이 된다. 이 현상을 무엇이라 하는가?

                                                                                                                1. 자유높이
                                                                                                                2. 스프링상수
                                                                                                                3. 비틀림모멘트
                                                                                                                4. 서징
                                                                                                                (정답률: 50%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 재료에 높은 온도로 큰 하중을 일정하게 작용시키면 응력이 일정해도 시간의 경과에 따라 변형률이 증가하는 현상은?

                                                                                                                  1. 크리프현상
                                                                                                                  2. 시효현상
                                                                                                                  3. 응력집중현상
                                                                                                                  4. 피로파손현상
                                                                                                                  (정답률: 40%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 3중 나사에서 나사를 3회전 하였더니 36mm 전진하였다. 이 나사의 피치는?

                                                                                                                    1. 12mm
                                                                                                                    2. 6mm
                                                                                                                    3. 4mm
                                                                                                                    4. 3mm
                                                                                                                    (정답률: 51%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 축을 설게할 때 고려해야 할 사항이 아닌 것은?

                                                                                                                      1. 강도 및 변형
                                                                                                                      2. 진동
                                                                                                                      3. 회전방향
                                                                                                                      4. 열응력
                                                                                                                      (정답률: 60%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 역류를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브를 무슨 밸브라 하는가?

                                                                                                                        1. 콕밸브
                                                                                                                        2. 체크밸브
                                                                                                                        3. 게이트밸브
                                                                                                                        4. 안전밸브
                                                                                                                        (정답률: 77%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 컴퓨터응용설계

                                                                                                                          61. CAD의 주변 기기 중 스토리지형 CRT의 장점이 아닌 것은?

                                                                                                                          1. 플리커 현상이 발생하지 않는다.
                                                                                                                          2. 고정밀도이며 디스플레이된 영상을 부분적으로 편집할 수 있다.
                                                                                                                          3. 도형을 화면상에 일정시간 저장이 가능하다.
                                                                                                                          4. 표시할 수 있는 도형의 양에 제한이 없다.
                                                                                                                          (정답률: 33%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 도형 데이터를 입력하기 위하여 화면과 대응된 좌표를 가진 보드 형태의 입력 장치는?

                                                                                                                            1. USB메모리
                                                                                                                            2. 무선 키보드
                                                                                                                            3. 디지타이저
                                                                                                                            4. 디지털카메라
                                                                                                                            (정답률: 60%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 다음 중 CAD/CAM 시스템에서 출력장치는?

                                                                                                                              1. 마우스
                                                                                                                              2. 라이트펜
                                                                                                                              3. 플로터
                                                                                                                              4. 조이스틱
                                                                                                                              (정답률: 88%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 다음 중 BCD코드 체계를 설명한 것이다. 틀린 것은?

                                                                                                                                1. 문자를 표현하기 위하여 6개의 비트를 사용한다.
                                                                                                                                2. 하위(오른쪽) 4개의 비트는 문자를 구분하는 디짓비트(digit bit)이다.
                                                                                                                                3. 컴퓨터 시스템 내부에서 자료를 처리하기 위해 사용되는 2진법 체계이다.
                                                                                                                                4. BCD 코드 체계에서 표현할 수 있는 문자의 개수는 128개이며, 에러 검출이 가능한 코드이다.
                                                                                                                                (정답률: 50%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 중 CAD 그래픽 소프트웨어의 기본 기능이 아닌 것은?

                                                                                                                                  1. 그래픽 형상 작성 기능
                                                                                                                                  2. 데이터 변환 기능
                                                                                                                                  3. 디스플레이 제어 기능
                                                                                                                                  4. 수치제어 가공 기능
                                                                                                                                  (정답률: 62%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. NURBS(Non-Uniform Rational B-Spline)에 관한 설명으로 잘못된 것은?

                                                                                                                                    1. NURBS 곡선식은 일반적인 B-Spline 곡선식을 포함하는 더 일반적인 형태라고 할 수 있다.
                                                                                                                                    2. B-Spline에 비하여 NURBS곡선이 보다 자유로운 변형이 가능하다.
                                                                                                                                    3. 곡선의 변형을 위하여 NURBS곡선에서는 조정점의 x, y, z의 3개의 자유도만 허용한다.
                                                                                                                                    4. NURBS 곡선은 자유곡선뿐만 아니라 원추곡선까지 한 방정식의 형태로 표현이 가능하다.
                                                                                                                                    (정답률: 61%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 일반적인 CAD 시스템에서 원을 정의하는 방법이 아닌 것은?

                                                                                                                                      1. 중심과 반지름
                                                                                                                                      2. 중심과 원주상의 한점
                                                                                                                                      3. 원주상의 3점
                                                                                                                                      4. 정점과 초점
                                                                                                                                      (정답률: 64%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 다음 중 y축과의 절편이 10이고, x축과 45°를 이루는 직선의 방정식은?

                                                                                                                                        1. y=x+10
                                                                                                                                        2. y=10-0.5x
                                                                                                                                        3. y=0.7x+10
                                                                                                                                        4. y=0.7+x
                                                                                                                                        (정답률: 46%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 2X-3Y+7=0과 평행한 직선이 아닌 것은?

                                                                                                                                          1. 3X-5Y+9=0
                                                                                                                                          3. 4X-6Y+5=0
                                                                                                                                          4. 9Y-6X+11=0
                                                                                                                                          (정답률: 45%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 행렬 A= 와 B= 의 곱 AB는?

                                                                                                                                            (정답률: 50%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 그림과 같은 직선 A, B를 X, Y 방향으로 각각 2배 확대 변환 후 결과를 나타낸 좌표는?

                                                                                                                                              (정답률: 72%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 심미적 곡면 중 단면이 안내곡선을 따라 이동하여 형성하는 형태의 곡면을 무엇이라고 하는가?

                                                                                                                                                1. Sweep형 곡면
                                                                                                                                                2. Grid 곡면
                                                                                                                                                3. Patch 곡면
                                                                                                                                                4. Blending 곡면
                                                                                                                                                (정답률: 67%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 상이한 CAD 시스템 간의 데이터의 교환을 목적으로 개발된 표준데이터 교환 방식이 아닌 것은?

                                                                                                                                                  1. GKS
                                                                                                                                                  2. HWP
                                                                                                                                                  3. STEP
                                                                                                                                                  4. IGES
                                                                                                                                                  (정답률: 72%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 원통 좌표계에서 표시된 점의 위치가 (r, θ, z)이다. 이 위치를 직교 좌표계로 표시한 결과는?

                                                                                                                                                    1. x=rㆍcosθ, y=rㆍsinθ, z
                                                                                                                                                    2. x=rㆍsinθ, y=rㆍcosθ, z
                                                                                                                                                    3. x=-rㆍsin2θ, y=rㆍcos2θ, z
                                                                                                                                                    4. x=rㆍcos2θ, y=rㆍsin2θ, z
                                                                                                                                                    (정답률: 42%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 공간상에 존재하는 2개의 곡면이 서로 교차하는 경우, 교차되는 부분에서 모서리(edge)가 발생하는데, 이 모서리(edge)를 주어진 반경을 갖고 부드럽게 처리하는 기능을 무엇이라고 하는가?

                                                                                                                                                      1. intersecting
                                                                                                                                                      2. projecting
                                                                                                                                                      3. blending
                                                                                                                                                      4. stretching
                                                                                                                                                      (정답률: 86%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음 중 서피스 모델링(surface modeling)의 특징을 설명한 것이다. 틀린 것은?

                                                                                                                                                        1. 은선 제거가 가능하다.
                                                                                                                                                        2. 물리적 성질의 계산이 간단하다.
                                                                                                                                                        3. NC 데이터를 생성할 수 있다.
                                                                                                                                                        4. 면과 면의 교선을 구할 수 있다.
                                                                                                                                                        (정답률: 66%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음 중 불 연산(boolean operation)이 아닌 것은?

                                                                                                                                                          1. Union(합)
                                                                                                                                                          2. Subtract(차)
                                                                                                                                                          3. Intersect(적)
                                                                                                                                                          4. Project(투영)
                                                                                                                                                          (정답률: 70%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 주어진 양 끝점만 통과하고 중간의 점은 조정점의 영향에 따라 근사하고 부드럽게 연결되는 선은?

                                                                                                                                                            1. Bezier 곡선
                                                                                                                                                            2. Spline 곡선
                                                                                                                                                            3. Polygonal line
                                                                                                                                                            4. 퍼거슨 곡선
                                                                                                                                                            (정답률: 45%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 다음은 공학적 해석(부피, 무게중심, 관성모멘트 등의 계산)을 적용할 때 쓰는 가장 적합한 모델은?

                                                                                                                                                              1. 슬리드 모델
                                                                                                                                                              2. 서피스 모델
                                                                                                                                                              3. 와이어프레임 모델
                                                                                                                                                              4. 데이터 모델
                                                                                                                                                              (정답률: 73%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 3차원 솔리드 모델을 구성하는 요소 중 기본 형상(Primitive)이라고 할 수 없는 것은?

                                                                                                                                                                1. 구(Sphere)
                                                                                                                                                                2. 원통(Cylinder)
                                                                                                                                                                3. 직선(Line)
                                                                                                                                                                4. 원추(Cone)
                                                                                                                                                                (정답률: 67%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1
