기계설계산업기사 (2005-03-06 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 그림과 같이 지름 d, 길이 ℓ인 봉의 양단을 고정하고 m-n 의 위치에 비틀림 모멘트 T를 작용시킬 때 좌우봉에 작용 하는 비틀림 모멘트 Ta 및 Tb는 얼마인가?

(정답률: 36%)
    profile_image
    1

    2. 보가 굽힘을 받고 있을 때 보에 발생하는 전단응력에 대한 설명 중 틀린 것은?

    1. 단면 2차 모멘트에 반비례한다.
    2. 중립축에서는 응력이 발생하지 않는다.
    3. 원형 단면의 보에 발생하는 최대 전단 응력은 평균 전단 응력의 4/3배이다.
    4. 사각형 단면의 보에 발생하는 최대 전단 응력은 평균 전단 응력의 3/2배이다.
    (정답률: 55%)
      profile_image
      1

      3. 그림과 같은 돌출보(Over-hanging beam)에 q= 600 N/m의 등분포하중이 작용할 때 지점 반력 RA는 몇 N 인가?

      1. 5680
      2. 5780
      3. 5880
      4. 5980
      (정답률: 22%)
        profile_image
        1

        4. 그림과 같이 길이 3m의 강봉이 Q=50kN과 P=30kN을 받을 때 중간부분(bc구간)의 변형량은 얼마인가? (단, 단면적 A = 10cm2, 탄성계수 E = 210GPa 이다.)

        1. 0.01 cm 신장
        2. 0.01 cm 수축
        3. 0.015 cm 신장
        4. 0.015 cm 수축
        (정답률: 23%)
          profile_image
          1

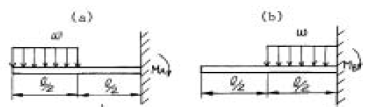

          5. 그림과 같은 외팔보 (a), (b)에서 최대굽힘 모멘트의 비 MA/MB의 값은 얼마인가?

          1. 6
          2. 5
          3. 4
          4. 3
          (정답률: 12%)
            profile_image
            1

            6. 그림과 같은 외팔보에서 고정단의 반력과 굽힘모멘트는?

            1. 반력 200N, 굽힘모멘트 750N·m
            2. 반력 400N, 굽힘모멘트 550N·m
            3. 반력 400N, 굽힘모멘트 750N·m
            4. 반력 200N, 굽힘모멘트 550N·m
            (정답률: 53%)
              profile_image
              1

              7. 한 변이 a인 정방형의 대각선 X-X축에 관한 단면 2차 모멘 트와 X-X축에 평행한 X'-X'축에 관한 단면 2차 모멘트는 각각 얼마인가?

              (정답률: 37%)
                profile_image
                1

                8. 어떤 재료가 2축 방향에 σx= 300 MPa, σy= 200 MPa 의 인장응력과 τ= 200 MPa의 전단응력이 발생하고 있을 때, 최대 수직응력은 몇 MPa 인가?

                1. 251.6
                2. 353
                3. 456.1
                4. 706
                (정답률: 27%)
                  profile_image
                  1

                  9. 길이가 314 ㎝인 원형단면축의 지름이 40 ㎜일 때 이 축이 비틀림 모멘트 100 N–을 받는다면 비틀림 각도는? (단, 전단 탄성계수는 80 GPa이다)

                  1. 0.25°
                  2. 0.0156°
                  3. 0.156°
                  4. 0.894°
                  (정답률: 15%)
                    profile_image
                    1

                    10. 그림과 같은 봉재에서 20kN의 힘을 고정단으로부터 몇 m 되는 곳에 작용시키면 봉의 전신축량이 0 이 되겠는가?

                    1. 0.5m
                    2. 1.0m
                    3. 1.5m
                    4. 2.0m
                    (정답률: 40%)
                      profile_image
                      1

                      11. 매분 175회전으로 44 kW를 전달하는 중실원축의 지름으로 가장 적당한 것은 몇 cm 인가? (단, 재료의 인장강도는 340 MPa로 하고 비틀림 강도는 인장강도의 70%, 안전율 S=10으로 한다.)

                      1. 6
                      2. 8
                      3. 10
                      4. 12
                      (정답률: 41%)
                        profile_image
                        1

                        12. 폭 10 cm, 높이 15 cm인 사각형 단면에서 도심을 지나는 축 x-x에 대한 관성모멘트값를 앞에 단면계수값을 뒤에 순서대로 나열된 항은?

                        1. 2812.5cm3, 375cm4
                        2. 2812.5cm4, 375cm3
                        3. 375cm3, 2812.5cm4
                        4. 375cm4, 2812.5cm3
                        (정답률: 32%)
                          profile_image
                          1

                          13. 그림과 같은 외팔보의 자유단에 100 N의 물체를 매달았을 때 최대 처짐은 몇 mm인가? (단, 이 재료의 굽힘강성계수 EI=200 GN·mm2이다.)

                          1. 0.001
                          2. 1.33
                          3. 2
                          4. 6.67
                          (정답률: 40%)
                            profile_image
                            1

                            14. 보에 균일분포 하중이 작용하면 굽힘모멘트 곡선은 다음 중 어느 것으로 되는가?

                            1. 3차곡선
                            2. 포물선
                            3. 쌍곡선
                            4. 직선
                            (정답률: 52%)
                              profile_image
                              1

                              15. 탄성계수 E = 210GPa 인 연강의 탄성한도를 800MPa 이라고 하면 단위체적당 탄성에너지 u는 몇 N–/m3 인가?

                              1. 1.22 x 106
                              2. 1.32 x 106
                              3. 1.52 x 106
                              4. 1.82 x 106
                              (정답률: 20%)
                                profile_image
                                1

                                16. 원형단면의 지름이 16 ㎝일 때 이 단면의 최소 단면 2차 반지름은 몇 cm인가?

                                1. 2
                                2. 4
                                3. 8
                                4. 16
                                (정답률: 49%)
                                  profile_image
                                  1

                                  17. 횡 탄성계수(전단 탄성계수)를 바르게 기술한 것은?

                                  1. 전단응력/수직응력
                                  2. 수직응력/수직변형률
                                  3. 전단응력/전단변형률
                                  4. 전단변형률/전단응력
                                  (정답률: 40%)
                                    profile_image
                                    1

                                    18. 양단회전 기둥의 단면이 20 cm x 20 cm의 정사각형이고 길이 ℓ= 5 m, 탄성계수 E = 10 GPa이다. 이 때 좌굴하중은 몇 kN 인가? (단, 오일러의 공식 적용)

                                    1. 131
                                    2. 526
                                    3. 1⑤1
                                    4. 2103
                                    (정답률: 33%)
                                      profile_image
                                      1

                                      19. 하중의 크기와 방향이 변화하면서 인장력과 압축력이 상호 연속적으로 반복되는 하중은?

                                      1. 인장하중
                                      2. 충격하중
                                      3. 교번하중
                                      4. 반복하중
                                      (정답률: 57%)
                                        profile_image
                                        1

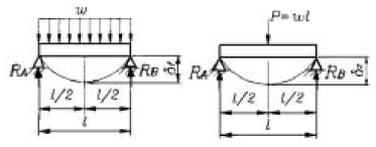

                                        20. 그림과 같이 동일한 양단 지지보에 등분포하중과 집중하중이 작용할 때 최대 처짐량을 각각 δ1, δ2 라 할 때 처짐량의 비 δ1/δ2 의 값은?

                                        1. 2/5
                                        2. 4/5
                                        3. 3/8
                                        4. 5/8
                                        (정답률: 18%)
                                          profile_image
                                          1

                                          2과목: 기계제도

                                          21. 길이 측정기 중 레버(lever)를 이용하는 것은?

                                          1. 마이크로미터(micrometer)
                                          2. 다이얼 게이지(dial gauge)
                                          3. 미니미터(minimeter)
                                          4. 옵티컬 플랫(optical flat)
                                          (정답률: 28%)
                                            profile_image
                                            1

                                            22. 지그(jig)의 주요 구성요소가 아닌 것은?

                                            1. 위치 결정구(locator)
                                            2. 부싱(bushing)
                                            3. 클램프(clamp)
                                            4. 가이드 플레이트(guide plate)
                                            (정답률: 31%)
                                              profile_image
                                              1

                                              23. 기어나 나사를 제작 가공할 수 있는 것은?

                                              1. 인발
                                              2. 용접
                                              3. 전조
                                              4. 압연
                                              (정답률: 27%)
                                                profile_image
                                                1

                                                24. 큐폴러(용선로)의 용량 표시로 옳은 것은?

                                                1. 매시간당 용해량(ton으로 표시)
                                                2. 1회에 용출되는 최대량
                                                3. 매시간당 송풍량
                                                4. 1회에 지금을 장입할 수 있는 최대량
                                                (정답률: 33%)
                                                  profile_image
                                                  1

                                                  25. 공작물의 담금질 경화시키고자 하는 면에 대응하도록 적당한 코일을 만들어 고주파 전류를 통하여 표면경화시키는 것은?

                                                  1. 고체 침탄법
                                                  2. 고주파 경화법
                                                  3. 청화법
                                                  4. 질화법
                                                  (정답률: 75%)
                                                    profile_image
                                                    1

                                                    26. 압연 롤러의 구성 요소 중 틀린 것은?

                                                    1. 네크(neck)
                                                    2. 워블러(wobbler)
                                                    3. 몸체(body)
                                                    4. 캘리버(caliber)
                                                    (정답률: 47%)
                                                      profile_image
                                                      1

                                                      27. 각도를 측정할 수 없는 측정기는?

                                                      1. 컴비네이션 세트
                                                      2. 사인 바
                                                      3. 실린더 게이지
                                                      4. 수준기
                                                      (정답률: 61%)
                                                        profile_image
                                                        1

                                                        28. 연삭숫돌 WA 60 K m V 에 대한 각각의 표시에 대한 설명으로 올바른 것은?

                                                        1. m : 조직
                                                        2. K : 결합제
                                                        3. WA : 입도
                                                        4. V : 결합도
                                                        (정답률: 40%)
                                                          profile_image
                                                          1

                                                          29. 가공하는 전극과 공작물 사이에 지립(砥粒)의 역할을 겸하는 절연체를 개재시켜 전해작용으로 생긴 양극의 산화피막을 절연체의 기계적 작용으로 제거하는 가공법은?

                                                          1. 전기분해
                                                          2. 전기화학 가공
                                                          3. 전해연삭
                                                          4. 방전가공
                                                          (정답률: 71%)
                                                            profile_image
                                                            1

                                                            30. 단조에 관한 설명으로 틀린 것은?

                                                            1. 재료를 필요한 모양으로 변화시키는 것이다.
                                                            2. 금속의 조직입자를 미세화한다.
                                                            3. 단조중 조직의 변형과 재결정이 반복된다.
                                                            4. 변태점에서의 단조는 질을 향상시킨다.
                                                            (정답률: 23%)
                                                              profile_image
                                                              1

                                                              31. 프레스가공 방식에서 상하형이 서로 무관계한 요철(凹凸)을 가지고 있으며 재료를 압축함으로써 상하면상에는 다른 모양의 각인(刻印)이 되는 가공법은?

                                                              1. 코이닝 가공(coining work)
                                                              2. 굽힘가공(bending work)
                                                              3. 엠보싱가공(embossing work)
                                                              4. 드로잉가공(drawing work)
                                                              (정답률: 39%)
                                                                profile_image
                                                                1

                                                                32. 검출기를 기계의 테이블에 직접 부착하여 피드백(Feedback)을 행하게 하여 정밀도를 높일 수 있는 NC 서보의 종류는 무엇인가?

                                                                1. 개방회로 방식(Open loop system)
                                                                2. 반폐쇄회로 방식(Semi-closed loop system)
                                                                3. 폐회로 방식(Closed loop system)
                                                                4. 하이브리드 서보 방식(Hybrid servo system)
                                                                (정답률: 22%)
                                                                  profile_image
                                                                  1

                                                                  33. 인발 작업에서 지름 10mm의 강선을 지름 5mm로 만들었을때 단면 감소율은?

                                                                  1. 75%
                                                                  2. 50%
                                                                  3. 40%
                                                                  4. 25%
                                                                  (정답률: 24%)
                                                                    profile_image
                                                                    1

                                                                    34. 회전하는 상자에 공작물과 숫돌입자, 공작액, 콤파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철(凹凸)을 제거하며, 매끈한 가공면을 얻는 방법은?

                                                                    1. 버니싱(burnishing)
                                                                    2. 롤러 다듬질(roller finishing)
                                                                    3. 숏피닝(shot-peening)
                                                                    4. 배럴 다듬질(barrel finishing)
                                                                    (정답률: 31%)
                                                                      profile_image
                                                                      1

                                                                      35. 용접의 단점으로 틀린 것은?

                                                                      1. 잔류응력(殘留應力)이 생기기 쉽다.
                                                                      2. 자재가 많이 소모된다.
                                                                      3. 품질검사가 곤란하다.
                                                                      4. 용접 모재의 재질에 대한 영향이 크다.
                                                                      (정답률: 55%)
                                                                        profile_image
                                                                        1

                                                                        36. 속이 빈(주철관등)주물을 주조하는 가장 적합한 주조법은?

                                                                        1. 쉘 주형법(shell moulding process)
                                                                        2. 쇼 주조법 (show process)
                                                                        3. 인베스트먼트 주조법 (investment process)
                                                                        4. 원심 주조법 (centrifugal casting)
                                                                        (정답률: 12%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 중 일반적으로 대형 강제파이프의 제작방법으로 가장 많이 사용되는 것은?

                                                                          1. 용접
                                                                          2. 인발
                                                                          3. 압출
                                                                          4. 단조
                                                                          (정답률: 28%)
                                                                            profile_image
                                                                            1

                                                                            38. 밀링머신에서 스파이럴 밀링장치로 커팅할 때, 가공물의 원통직경을 120㎜, 스파이럴 각도를 30°로 할 경우의 리드(lead) 값은?

                                                                            1. 약 548㎜
                                                                            2. 약 653㎜
                                                                            3. 약 623㎜
                                                                            4. 약 638㎜
                                                                            (정답률: 32%)
                                                                              profile_image
                                                                              1

                                                                              39. 항온열처리와 관계가 없는 것은?

                                                                              1. 재결정온도
                                                                              2. 변태
                                                                              3. 시간
                                                                              4. 온도
                                                                              (정답률: 25%)
                                                                                profile_image
                                                                                1

                                                                                40. 선반에서 척의 크기를 표시한 것 중 옳은 것은?

                                                                                1. 공작물의 최대지름
                                                                                2. 척의 바깥지름
                                                                                3. 조의 수량
                                                                                4. 척의 두께
                                                                                (정답률: 42%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계설계 및 기계재료

                                                                                  41. 다음 중 열팽창계수가 적어 바이메탈 재료로 가장 적합한 것은?

                                                                                  1. 듀랄루민(duralumin)
                                                                                  2. 백금-로듐(Pt-Rh)
                                                                                  3. 퍼말로이(permalloy)
                                                                                  4. 인바(invar)
                                                                                  (정답률: 27%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 액체 침탄법의 이점에 대한 설명으로 틀린 것은?

                                                                                    1. 온도조절이 용이하고 일정시간을 지속할 수 있다.
                                                                                    2. 침탄층의 깊이가 깊다.
                                                                                    3. 산화방지 및 시간절약의 효과가 있다.
                                                                                    4. 균일한 가열이 가능하고 제품변형을 억제한다.
                                                                                    (정답률: 39%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 중 고강도용 알루미늄 합금인 두랄루민의 조성은?

                                                                                      1. Al-Cu-Mg-Mn
                                                                                      2. Al-Cu-Mn-Mo
                                                                                      3. Al-Cu-Ni-Mg
                                                                                      4. Al-Cu-Ni-Si
                                                                                      (정답률: 57%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 탄소강의 성질을 설명한 것으로 틀린 것은?

                                                                                        1. 탄소량의 증가에 따라 비중·열팽창계수·열전도도는 감소한다.
                                                                                        2. 탄소량의 증가에 따라 비중·열팽창계수·열전도도는 증가한다.
                                                                                        3. 탄소량의 증가에 따라 비열·전기저항·항자력은 증가한다.
                                                                                        4. 탄소량의 증가에 따라 내식성은 감소한다.
                                                                                        (정답률: 38%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 공구재료가 갖추지 않아도 되는 성질은?

                                                                                          1. 적당한 인성
                                                                                          2. 열처리성
                                                                                          3. 취성
                                                                                          4. 내마멸성
                                                                                          (정답률: 73%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 중 주강(cast steel)이 주철(cast iron)보다 부족한 성질인 것은?

                                                                                            1. 충격치
                                                                                            2. 인장강도
                                                                                            3. 유동성
                                                                                            4. 굽힘강도
                                                                                            (정답률: 24%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 중 비중이 가장 큰 금속은?

                                                                                              1. Zn
                                                                                              2. Cr
                                                                                              3. Au
                                                                                              4. Mo
                                                                                              (정답률: 19%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 항공기용 신소재 중 비강도(比强度)가 가장 큰 것은?

                                                                                                1. 유기재료(흑연-에폭시) 복합재
                                                                                                2. 티타늄 복합재
                                                                                                3. 알루미늄 복합재
                                                                                                4. 카본 복합재
                                                                                                (정답률: 15%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 중 담금질 불량의 원인으로 틀린 것은?

                                                                                                  1. 재료 선택의 부정확
                                                                                                  2. 담금질성
                                                                                                  3. 냉각속도
                                                                                                  4. 탄성
                                                                                                  (정답률: 53%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 철사를 끊으려고 손으로 여러 번 구부렸다 폈다 하면 구부러지는 부분에 경도가 증가된다. 가장 큰 이유는?

                                                                                                    1. 쌍정현상 때문에
                                                                                                    2. 가공경화현상 때문에
                                                                                                    3. 질량효과 때문에
                                                                                                    4. 결정입자가 충격을 받기 때문에
                                                                                                    (정답률: 46%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 평벨트에 비해 V 벨트 전동의 특징이 아닌 것은?

                                                                                                      1. 미끄럼이 적고, 전동 효율이 좋다.
                                                                                                      2. 축 사이의 거리가 평벨트보다 짧다.
                                                                                                      3. 축간거리를 마음대로 할 수 있다.
                                                                                                      4. 운전이 정숙하고 충격을 완화한다.
                                                                                                      (정답률: 46%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 하중이 축에 직각으로 작용하는 곳에 쓰이는 베어링은?

                                                                                                        1. 레이디얼 베어링
                                                                                                        2. 컬러 베어링
                                                                                                        3. 스러스트 베어링
                                                                                                        4. 피벗 베어링
                                                                                                        (정답률: 31%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 외력의 작용 없이 스스로 풀어지지 않는 나사의 자립조건은? (단, α는 리드각, ρ는 마찰각이다.)

                                                                                                          1. ρ≥ α
                                                                                                          2. ρ= 2α
                                                                                                          3. α< 2ρ
                                                                                                          4. ρ> 2α
                                                                                                          (정답률: 31%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 전단력이 작용하는 곳에 가장 적합한 볼트는?

                                                                                                            1. 스터드 볼트
                                                                                                            2. 탭 볼트
                                                                                                            3. 리머 볼트
                                                                                                            4. 스테이 볼트
                                                                                                            (정답률: 28%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 지름 50㎜의 연강축을 사용하여 350rpm으로 40㎾을 전달할 묻힘키의 길이는 몇 ㎜ 정도가 적당한가? (단, 키 재료의 허용전단응력은 5㎏f/mm2 키의 폭과 높이 b x h = 15mm x 10mm 이며 전단저항만 고려한다.)

                                                                                                              1. 38㎜
                                                                                                              2. 46㎜
                                                                                                              3. 60㎜
                                                                                                              4. 78㎜
                                                                                                              (정답률: 29%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 그림과 같은 스프링장치에서 각각의 스프링의 상수가 K1= 4㎏f/㎝, K2 = 5㎏f/㎝, K3 = 6㎏f/㎝ 일 때, 하중방향으로의 처짐량이 δ=150㎜ 일 경우 하중 P는 얼마인가?

                                                                                                                1. P = 251㎏f
                                                                                                                2. P = 225㎏f
                                                                                                                3. P = 31.4㎏f
                                                                                                                4. P = 24.3㎏f
                                                                                                                (정답률: 26%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 베어링의 내경 번호가 00 이면 내경치수는 몇 ㎜인가?

                                                                                                                  1. 5㎜
                                                                                                                  2. 10㎜
                                                                                                                  3. 15㎜
                                                                                                                  4. 20㎜
                                                                                                                  (정답률: 54%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 기어에서 전위량을 모듈로 나눈 값을 무엇이라 하는가?

                                                                                                                    1. 물림률
                                                                                                                    2. 전위계수
                                                                                                                    3. 언더컷
                                                                                                                    4. 미끄럼률
                                                                                                                    (정답률: 54%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 회전 운동을 직선 운동으로 바꿀 때 쓰이는 기어는 다음의 어느 것인가?

                                                                                                                      1. 헬리컬 기어
                                                                                                                      2. 베벨 기어
                                                                                                                      3. 랙과 피니언
                                                                                                                      4. 웜과 웜기어
                                                                                                                      (정답률: 47%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 지름 20㎜, 피치 2㎜인 3줄 나사를 1/2 회전하였을 때 이 나사의 진행거리는?

                                                                                                                        1. 1㎜
                                                                                                                        2. 3㎜
                                                                                                                        3. 4㎜
                                                                                                                        4. 6㎜
                                                                                                                        (정답률: 49%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 컴퓨터응용설계

                                                                                                                          61. 호칭번호가 6026P6인 단열 깊은홈 볼 베어링의 안지름 치수는 몇 mm인가?

                                                                                                                          1. 6
                                                                                                                          2. 26
                                                                                                                          3. 30
                                                                                                                          4. 130
                                                                                                                          (정답률: 57%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 다음 그림과 같이 P1(2,1), P2(5,2) 점을 지나는 직선의 방정식은?

                                                                                                                            (정답률: 41%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 컴퓨터의 운영체제(O.S) 기능 중 분산처리 시스템에 대한 특징을 설명한 것으로 잘못된 것은?

                                                                                                                              1. 자료 처리 속도가 빠르다.
                                                                                                                              2. 시스템의 신뢰성이 낮다.
                                                                                                                              3. 새로운 기능을 부여하기가 용이하다.
                                                                                                                              4. 부하의 자동 분산이 용이하다.
                                                                                                                              (정답률: 78%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 다음 치수기입의 원칙을 설명한 것 중 틀린 것은?

                                                                                                                                1. 특별히 명시하지 않는 한 도시한 대상물의 마무리 치수를 기입한다.
                                                                                                                                2. 서로 관련되는 치수는 되도록이면 분산하여 기입한다.
                                                                                                                                3. 기능상 필요한 경우 치수의 허용한계를 기입한다.
                                                                                                                                4. 참고치수에 대해서는 수치에 괄호를 붙여 기입한다.
                                                                                                                                (정답률: 64%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 도면을 그릴 때에 제일 먼저 결정해야 할 선의 굵기는?

                                                                                                                                  1. 외형선
                                                                                                                                  2. 중심선
                                                                                                                                  3. 치수선
                                                                                                                                  4. 숨은선
                                                                                                                                  (정답률: 62%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 보기와 같은 끼워마춤 허용치수에서 최소틈새는 얼마인가?

                                                                                                                                    1. 0.075
                                                                                                                                    2. 0.025
                                                                                                                                    3. 0.⑤
                                                                                                                                    4. 0.0⑤
                                                                                                                                    (정답률: 70%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 3차원 변환에서 Y축을 중심으로 α의 각도 만큼 회전한 경우의 변환식은? (단, 반시계 방향으로 측정한 각을 + 로 한다.) (문제 오류로 현재 복원중입니다. 보기 내용을 아시는 분들께서는 오류 신고를 통하여 보기 작성 부탁 드립니다. 정답은 나번입니다.)

                                                                                                                                      1. 복원중
                                                                                                                                      2. 복원중
                                                                                                                                      3. 복원중
                                                                                                                                      4. 복원중
                                                                                                                                      (정답률: 42%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 평벨트 풀리의 도시법 설명으로 틀린 것은?

                                                                                                                                        1. 대칭형인 것은 그 일부만을 도시할 수 있다.
                                                                                                                                        2. 암은 길이방향으로 절단하여 도시한다.
                                                                                                                                        3. 모양에 따라 축직각 방향의 투상도를 주투상도로 할 수 있다.
                                                                                                                                        4. 암의 단면형은 회전단면으로 도시할 수 있다.
                                                                                                                                        (정답률: 58%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 그림과 같은 투상도의 명칭은?

                                                                                                                                          1. 부분 투상도
                                                                                                                                          2. 보조 투상도
                                                                                                                                          3. 국부 투상도
                                                                                                                                          4. 회전 투상도
                                                                                                                                          (정답률: 40%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 다음 기하공차의 부가기호 중 돌출 공차역을 나타내는 것은?

                                                                                                                                            (정답률: 40%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 다음 CAD 명령어 중에서 2차원 형상에서는 선대칭을 3차원 형상에서는 면 대칭을 나타내는 것은?

                                                                                                                                              1. Scaling
                                                                                                                                              2. Rotation
                                                                                                                                              3. Mirror
                                                                                                                                              4. Translation
                                                                                                                                              (정답률: 74%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 그림과 같은 형상을 표현하는 곡면 모델링 기법은?

                                                                                                                                                1. Ruled Surface
                                                                                                                                                2. Sweep Surface
                                                                                                                                                3. NURBS Surface
                                                                                                                                                4. Coons Surface
                                                                                                                                                (정답률: 59%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 중 CAD 용 입력장치가 아닌 것은?

                                                                                                                                                  1. 마우스(mouse)
                                                                                                                                                  2. 트랙볼(track ball)
                                                                                                                                                  3. 플라즈마판(plasma panel)
                                                                                                                                                  4. 라이트펜(light pen)
                                                                                                                                                  (정답률: 64%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 보기는 다음 중 어떤 변환이 이루어 지는가?

                                                                                                                                                    1. X축 전단
                                                                                                                                                    2. Y축 전단
                                                                                                                                                    3. X축 회전
                                                                                                                                                    4. Y축 회전
                                                                                                                                                    (정답률: 38%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 스프링의 제도방법 설명 중 틀린 것은?

                                                                                                                                                      1. 코일스프링은 하중이 가해지지 않은 상태에서 그리는 것을 원칙으로 한다.
                                                                                                                                                      2. 겹판스프링의 모양만을 도시할 때에는 스프링의 외형을 가는 1점쇄선으로 그린다.
                                                                                                                                                      3. 도면에서 지시가 없는 코일스프링은 모두 오른쪽으로 감은 것을 나타낸다.
                                                                                                                                                      4. 코일 스프링의 간략도는 스프링 재료의 중심을 굵은 실선으로 그린다.
                                                                                                                                                      (정답률: 52%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 보기와 같은 제3각 정투상도에서의 평면도로 가장 적합한 것은?

                                                                                                                                                        (정답률: 47%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음 중 변환 행렬과 관계 없는 명령어는?

                                                                                                                                                          1. Break
                                                                                                                                                          2. Move
                                                                                                                                                          3. Rotate
                                                                                                                                                          4. Mirror
                                                                                                                                                          (정답률: 66%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음 중 커서 제어장치가 아닌 것은?

                                                                                                                                                            1. Thumb wheel
                                                                                                                                                            2. Joystick
                                                                                                                                                            3. Tracker ball
                                                                                                                                                            4. Pen plotter
                                                                                                                                                            (정답률: 61%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 가는 실선의 용도로 적합하지 않는 것은?

                                                                                                                                                              1. 공구, 지그 등의 위치를 참고로 나타내는데 사용한다.
                                                                                                                                                              2. 치수를 기입하기 위하여 쓰인다.
                                                                                                                                                              3. 기술,기호 등을 표시하기 위하여 끌어 내는데 쓰인다
                                                                                                                                                              4. 수면, 유면 등의 위치를 표시하는데 쓰인다.
                                                                                                                                                              (정답률: 30%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 다음 렌더링기법 중 광선투과법(ray tracing)에 관한 내용으로 틀린 설명은?

                                                                                                                                                                1. 광선이 광원으로부터 나와 물체에 반사되어 뷰잉평면에 투사될 때까지의 궤적을 거꾸로 추적한다.
                                                                                                                                                                2. 뷰잉화면상의 화소(pixel)의 개수에 제한을 받지않고 빛의 강도와 색깔을 결정할 수 있다.
                                                                                                                                                                3. 뷰잉화면상에서 거꾸로 추적한 광선이 광원까지 도달하였다면 광원과 화소사이에는 반사체가 존재한다고 해석한다.
                                                                                                                                                                4. 뷰잉화면상에서 거꾸로 추적한 광선이 광원까지 도달하지 않는다면 그 반사면에서의 색깔을 화소에 부여한다.
                                                                                                                                                                (정답률: 38%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
