공조냉동기계산업기사 (2008-07-27 기출문제)
목록

1과목: 공기조화

1. 공기조화방식 분류 중 전공기방식이 아닌 것은?

  1. 멀티존 유닛방식
  2. 변풍량 2중 덕트 방식
  3. 유인유닛방식
  4. 각층 유닛 방식
(정답률: 84%)
    profile_image
    1

    2. 다음의 산업용 공기조화에서 상대습도가 가장 낮은 분야는 어느 것인가?

    1. 담배 원료가공실
    2. 렌즈연마실
    3. 전기정류기실
    4. 도장분무실
    (정답률: 73%)
      profile_image
      1

      3. 인접실, 복도, 상층, 하층이 공조되지 않는 일반 사무실의 남쪽내벽 손실 열량은 얼마인가? (단, 설계조건은 실내온도 20℃, 실외온도 0℃, 내벽 k=1.6kcal/m2h℃으로 한다.)

      1. 320kcal/h
      2. 872kcal/h
      3. 1193kcal/h
      4. 2937kcal/h
      (정답률: 50%)
        profile_image
        1

        4. 공조기내의 각종 기기에 대한 설명으로 틀린 것은?

        1. 에어워셔의 분무수를 코일에 뿌리면 휜이 빨리 부식하므로 증기분무 또는 고압수분무를 사용한다.
        2. .냉각코일의 풍속이 2.5m/s 이상일 때에는 엘리미네이터를 설치한다.
        3. 냉각코일과 재열코일을 겸용하면 공조기의 전 길이가 가장 짧게 된다.
        4. 송풍기의 치수가 과대하게 될 때에는 단흡입형 송풍기를 사용한다.
        (정답률: 47%)
          profile_image
          1

          5. 화장실과 같이 악취가 난다든지 유독가스가 발생하는 실은 항상 부압상태를 유지하여 악취나 유족가스가 인접실로 번지는 일을 방지하여야 한다. 적절한 환기방식은?

          1. 자연 환기법
          2. 제1종 환기법
          3. 제2종 환기법
          4. 제3종 환기법
          (정답률: 64%)
            profile_image
            1

            6. 다음은 흡수식 냉온수기에 대한 설명이다. ( )안에 들어갈 명칭으로 가장 알맞은 용어는?

            1. ①증발기, ②응축기
            2. ①재생기, ②증발기
            3. ①증발기, ②재생기
            4. ①발생기, ②방열기
            (정답률: 76%)
              profile_image
              1

              7. 온도 30℃, 절대습도 x=0.0271kg/kg1인 습공기의 엔탈피값(kcal/kg)은 약 얼마인가?

              1. 89.58
              2. 47.88
              3. 23.73
              4. 11.98
              (정답률: 55%)
                profile_image
                1

                8. 덕트 도중에 설치하여 풍량조절 및 유체 흐름의 개폐 등에 사용하는 부속기기는?

                1. 송풍기
                2. 댐퍼
                3. 가이드 베인
                4. 시임
                (정답률: 75%)
                  profile_image
                  1

                  9. 온풍로 방식 난방의 특징을 설명한 것으로 옳지 않은 것은?

                  1. 예열부하가 거의 없으므로 기동시간이 아주 짧다.
                  2. 연소장치, 송풍장치 등이 일체로 되어 있어 설치가 간단하다.
                  3. 실내 온도 분포가 고르다.
                  4. 습도조절장치를 구비하면 습도조정이 가능하다
                  (정답률: 72%)
                    profile_image
                    1

                    10. 증기를 사용하는 주철제 방열기의 표준방열량은?

                    1. 450 kcal/m2ㆍh
                    2. 550 kcal/m2ㆍh
                    3. 650 kcal/m2ㆍh
                    4. 750 kcal/m2ㆍh
                    (정답률: 80%)
                      profile_image
                      1

                      11. 다음 중 수증기 분압표시로 맞는 것은? (단, PW : 습공기중의 수증기의 분압, Ps : 동일온도의 포화수증기 압력, : 상대습도)

                      (정답률: 63%)
                        profile_image
                        1

                        12. 송풍기의 풍량을 제어하는 방법이 아닌 것은?

                        1. 압력 제어
                        2. 회전수 제어
                        3. 흡입 베인 제어
                        4. 스크롤 댐퍼 제어
                        (정답률: 66%)
                          profile_image
                          1

                          13. 원통다관식 열교환기에 관한 설명으로 맞지 않는 것은?

                          1. 동체 내에 다수의 관을 설치한 형식으로 되어 있다.
                          2. 관내수속은 1.2m/s 이하로 선정한다.
                          3. 전열관은 일반적으로 직경 25.4mm의 동관이 많이 사용된다.
                          4. 유량이 적을 때는 패스수를 중려 관내유속을 올리도록 설계한다.
                          (정답률: 63%)
                            profile_image
                            1

                            14. 인텔리전트 빌딩과 같이 냉방부하가 큰 건물이나 백화점과 같이 잠열부하가 큰 건물에서 송풍량과 덕트 크기를 크게 늘리지 않고자 할 대 공조방식은 어느 것인가?

                            1. 바닥취출 공조방식
                            2. 저온공조방식
                            3. 팬코일 유닛방식
                            4. 재열코일방식
                            (정답률: 67%)
                              profile_image
                              1

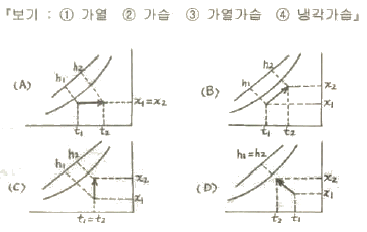

                              15. 다음 그림(A) ~ (D)는 습공기 선도상에 나타낸 공기조화 과정의 기본형이다. 다음의 보기를 그림의 상태와 맞추어 맞게 연결한 것은?

                              1. (A)-①, (B)-②, (C)-③, (D)-④
                              2. (A)-①, (B)-③, (C)-②, (D)-④
                              3. (A)-④, (B)-③, (C)-②, (D)-①
                              4. (A)-②, (B)-③, (C)-④, (D)-①
                              (정답률: 71%)
                                profile_image
                                1

                                16. 수관 보일러의 특징으로 틀린 것은?

                                1. 사용압력이 연관식보다 높다.
                                2. 부하변동에 따른 추종성이 높다.
                                3. 예열시간이 짧고 효율이 좋다.
                                4. 초기투자비가 적게 들며 급수처리도 용이하다.
                                (정답률: 72%)
                                  profile_image
                                  1

                                  17. 일사의 영향을 받는 외벽ㆍ지붕을 통한 취득열량(qw)을 구하는 식으로 맞는 것은? (단, 시간에 지약 받지 않으며 K는 열관류율(kcal/m2h℃), A는 벽체의 면적(m2), te는 상당외기온도(℃), tr은 실내온도(℃)이다.)

                                  1. qw=KㆍAㆍ(te-tr)
                                  4. qw=KㆍAㆍ(te+tr)
                                  (정답률: 62%)
                                    profile_image
                                    1

                                    18. 흡수식 냉동기의 종류에 해당되지 않는 것은?

                                    1. 단효용 흡수식 냉동기
                                    2. 2중 효용 흡수식 냉동기
                                    3. 직화식 냉온수기
                                    4. 증기압축식 냉온수기
                                    (정답률: 56%)
                                      profile_image
                                      1

                                      19. 모터로 고속회전반을 돌리고 그 힘으로 물을 빨아올려 회전반에 공급하면 얇은 수막이 형성되어 안개와 같이 비산된 후 공기를 가습하는 것은?

                                      1. 스크류식
                                      2. 회전식
                                      3. 원심식
                                      4. 분무식
                                      (정답률: 63%)
                                        profile_image
                                        1

                                        20. 두께 150mm, 면적 10m2이 콘크리이트 내벽의 외부온도가 30℃, 내부온도가 20℃일 때 8시간 동안 전달되는 열량은 약 얼마인가? (단, 콘크리이트 내벽의 열전율은 1.3kcal/mh℃이다.)

                                        1. 866.7kcal
                                        2. 7133.3kcal
                                        3. 2600kcal
                                        4. 6933.3kcal
                                        (정답률: 42%)
                                          profile_image
                                          1

                                          2과목: 냉동공학

                                          21. 터보 압축기에서 속도에너지를 압력으로 변화시키는 장치는?

                                          1. 임펠러
                                          2. 베인
                                          3. 증속기어
                                          4. 디퓨저
                                          (정답률: 63%)
                                            profile_image
                                            1

                                            22. 증발압력이 저하되면 증발잠열과 비체적은 어떻게 되는가?

                                            1. 증발잠열은 커지고 비체적은 작아진다.
                                            2. 증발잠열은 작아지고 비체적은 커진다.
                                            3. 증발잠열과 비체적 모두 커진다.
                                            4. 증발잠열과 비체적 모두 작아진다.
                                            (정답률: 32%)
                                              profile_image
                                              1

                                              23. 응축기에 관한 설명으로 옳은 것은?

                                              1. 수냉 응축기의 냉각관의 두께를 1/2로 하면 그 정도 열저항이 감소하므로 두께에 비례하여 좋게 된다.
                                              2. 수냉식 응축기의 냉각수량 및 입구수온이 일정하여도 냉각관에 물때가 부착하면 응축압력은 상승한다.
                                              3. 증발식 응축기는 외기의 습구온도 영향을 거의 받지 않는다.
                                              4. 냉매계통 중에서 공기 등 불응축 가스가 혼입되면 응축압력은 저하한다.
                                              (정답률: 59%)
                                                profile_image
                                                1

                                                24. 이중 효용 흡수식 냉동기에 대한 설명 중 옳지 않은 것은?

                                                1. 일중 효용 흡수식 냉동기에 비해 효율이 높다.
                                                2. 2개의 재생기를 갖고 있다.
                                                3. 2개의 증발기를 갖고 있다.
                                                4. 이중 효율 흡수식 냉동기에서 일중 효용 흡수식 냉동기와 같은 양의 냉매액을 얻기 위해서는 가열량이 일중 효용보다 작다.
                                                (정답률: 71%)
                                                  profile_image
                                                  1

                                                  25. 냉동용 운송설비 중 냉동차에 대한 설명으로 적당하지 않은 것은?

                                                  1. 보냉동차 : 차체에 단열시공이 되어 있는 자동차
                                                  2. 보냉차 : 내부공간을 냉각할 어떤 장비 없이 보냉하고 자 하는 차체만 있는 자동차
                                                  3. 냉동차 : 내부공간을 냉각할 어떤 설비를 장착한 자동차
                                                  4. 냉장차 : 차체에 단열시공이 되어있고, 얼음만을 운반하기 위한 자동차
                                                  (정답률: 78%)
                                                    profile_image
                                                    1

                                                    26. 냉매가 구비해야 할 조건 중 틀린 것은?

                                                    1. 증발 잠열이 클 것
                                                    2. 응고점이 낮을 것
                                                    3. 전기 저항이 클 것
                                                    4. 증기의 비열비가 클 것
                                                    (정답률: 72%)
                                                      profile_image
                                                      1

                                                      27. 다음 중에서 열역학 제 0 법칙에 관해 정의한 것은?

                                                      1. 두 물체가 제3의 물체와 온도의 동등성을 가질 때 두 물체도 역시 서로 온도의 동등성을 갖는다.
                                                      2. 두 물체가 제3의 물체와 압력의 동등성을 가질 때 두 물체도 역시 서로 압력의 동등성을 갖는다.
                                                      3. 두 물체가 제3의 물체와 무게의 동등성을 가질 때 두 물체도 역시 서로 무게의 동등성을 갖는다.
                                                      4. 두 물체가 제3의 물체와 질량의 동등성을 가질 때 두 물체도 역시 서로 질량의 동등성을 갖는다.
                                                      (정답률: 76%)
                                                        profile_image
                                                        1

                                                        28. 응축압력이 13.82kgf/cm2ㆍg이고 증발압력이 1.18kgf/cm2ㆍg일 때 가장 적당한 중간압력(kgf/cm2ㆍg)은 약 얼마인가?

                                                        1. 4.42
                                                        2. 4.69
                                                        3. 6.48
                                                        4. 6.99
                                                        (정답률: 40%)
                                                          profile_image
                                                          1

                                                          29. 다음 중 습압축 냉동 사이클을 나타낸 것은?

                                                          (정답률: 65%)
                                                            profile_image
                                                            1

                                                            30. 냉동장치의 저압차단 스위치(LPS)에 관한 설명으로 맞는 것은?

                                                            1. 유압이 저하했을 때 압축기를 정지시킨다.
                                                            2. 토출압력이 저하했을 때 압축기를 정지시킨다.
                                                            3. 장치내 압력이 일정압력 이상이 되면 압력을 저하시켜 장치를 보호한다.
                                                            4. 흡입압력이 저하했을 때 압축기를 정지시킨다.
                                                            (정답률: 72%)
                                                              profile_image
                                                              1

                                                              31. 투명한 얼음을 만들기 위해 빙관내로 공기를 송입하는 공기 교반장치의 송풍압력(kPa)은 어느 정도인가?

                                                              1. 2.5~8.5
                                                              2. 14.7~24.5
                                                              3. 34.0~46.8
                                                              4. 57.8~76.7
                                                              (정답률: 68%)
                                                                profile_image
                                                                1

                                                                32. 증기 분사식 냉동기의 특징으로 옳지 않은 것은?

                                                                1. 냉매로 사용하는 수증기는 인체에 무해하고 값이 싸며 증발잠열이 크다.
                                                                2. 가동 부분이 많아서 윤활이 요구된다.
                                                                3. 증기의 분사압력은 3~10kgf/cm2 정도 이다.
                                                                4. 구조가 비교적 간단하고 진동의 발생이 없다.
                                                                (정답률: 40%)
                                                                  profile_image
                                                                  1

                                                                  33. 냉동용 압축기에 사용되는 윤활유를 냉동기유라고 한다. 냉동기유의 역할과 거리가 먼 것은?

                                                                  1. 윤활작용
                                                                  2. 냉각작용
                                                                  3. 제습작용
                                                                  4. 밀봉작용
                                                                  (정답률: 83%)
                                                                    profile_image
                                                                    1

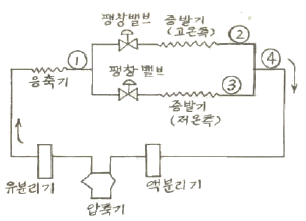

                                                                    34. 증발압력 조정밸브(EPR)의 부착위치로 옳은 것은?

                                                                    1. ①
                                                                    2. ②
                                                                    3. ③
                                                                    4. ④
                                                                    (정답률: 57%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음은 증발기의 구조와 작용에 대해 설명한 것이다. 이 중 옳지 않은 것은?

                                                                      1. 만액식 증발기는 리키드백을 방지하기 위해 액분리기를 설치한다.
                                                                      2. 액순환식 증발기는 액펌프에 의해 액을 순환시키므로 차 증발기에 비해 전열이 양호하다.
                                                                      3. 공기의 흐름과 냉매의 흐름은 직교류보다 평행류일 때 전열작용이 좋다.
                                                                      4. 건식 증발기가 만액식 증발기에 비해 충전냉매량이 적다.
                                                                      (정답률: 68%)
                                                                        profile_image
                                                                        1

                                                                        36. 다음 중 HFC 냉매의 구성 원소가 아닌 것은?

                                                                        1. 염소
                                                                        2. 수소
                                                                        3. 불소
                                                                        4. 탄소
                                                                        (정답률: 47%)
                                                                          profile_image
                                                                          1

                                                                          37. 증발온도 -15℃인 R- 12 냉동기에 사용하는 수냉식 응축기의 설계 계산을 다음의 조건하에서 하고자 한다. 이 때 의 열관류률K(kcal/m2h℃)값은 약 얼마인가?

                                                                          1. 930
                                                                          2. 830
                                                                          3. 730
                                                                          4. 630
                                                                          (정답률: 43%)
                                                                            profile_image
                                                                            1

                                                                            38. 정압식 팽창밸브에 대한 설명 중 옳은 것은?

                                                                            1. 증발 압력을 일정하게 유지하기 위해 사용한다.
                                                                            2. 부하 변동에 따른 유량제어를 용이하게 할 수 있다.
                                                                            3. 주로 대용량에 사용되며 증발부하가 큰 곳에 사용한다.
                                                                            4. 증발기내 압력이 높아지면 밸브가 열리고 낮아지면 닫힌다.
                                                                            (정답률: 75%)
                                                                              profile_image
                                                                              1

                                                                              39. 냉동장치의 액관중에 플래시가스가 발생하면 냉각작용에 영향을 미치는데 플래시가스의 발생원인이 아닌 것은?

                                                                              1. 액관의 입상높이가 매우 작을 때
                                                                              2. 냉매 순환량에 비하여 액관의 관경이 너무 작을 때
                                                                              3. 배관에 설치된 스트레이너, 필터 등이 막혀 있을 때
                                                                              4. 액관이 직사광선에 노출될 때
                                                                              (정답률: 78%)
                                                                                profile_image
                                                                                1

                                                                                40. 어떤 영화관을 냉방하는데 360000kcal/h의 열을 제거해야 한다. 소요동력은 냉동톤당 1PS로 가정하면 이 압축기를 구동하는 약 몇 kW의 전동기를 필요로 하는가?

                                                                                1. 79.8
                                                                                2. 69.8
                                                                                3. 59.8
                                                                                4. 49.8
                                                                                (정답률: 37%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 배관일반

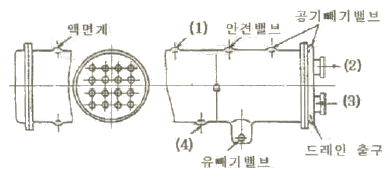

                                                                                  41. 다음은 횡형 셀 튜브 타입 응축기의 구조도 이다. 냉매 가스의 입구 측 배관은 어느 곳에 연결하여야 하는가?

                                                                                  1. (1)
                                                                                  2. (2)
                                                                                  3. (3)
                                                                                  4. (4)
                                                                                  (정답률: 73%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 배수관에 U자 트랩을 설치하는 이유는?

                                                                                    1. 배수관의 흐름을 좋게 하기 위해서이다.
                                                                                    2. 통기 작용을 돕기 위함이다.
                                                                                    3. 배수 속도를 높이기 위함이다.
                                                                                    4. 유독가스 침입을 방지하기 위함이다.
                                                                                    (정답률: 69%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 냉매 배관 설계시 잘못된 것은?

                                                                                      1. 2중 입상관(Riser)사용시 트랩(Trap)을 크게 한다.
                                                                                      2. 과도한 압력강하를 방지한다.
                                                                                      3. 압축기로 액체 냉배의 유입을 방지한다.
                                                                                      4. 압축기를 떠난 윤활유가 일정비율로 다시 압축기로 되돌아 오게 한다.
                                                                                      (정답률: 80%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 급탕설비 시스템에서의 안전장치가 아닌 것은?

                                                                                        1. 팽창관
                                                                                        2. 안전밸브
                                                                                        3. 팽창밸브
                                                                                        4. 전자밸브
                                                                                        (정답률: 50%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 각종 배수관을 사용되는 재료이다. 부적합한 것은?

                                                                                          1. 오수옥내배관 : 경질염화비닐관
                                                                                          2. 잡배수옥외배관 : 경질염화비닐관
                                                                                          3. 우수배수옥외배관 : 원심력 철근 콘크리트관
                                                                                          4. 통기옥내배관 : 원심력 철근 콘크리트관
                                                                                          (정답률: 73%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 냉각코일 및 가열코일을 부착한 덕트의 분기 각도로 적합한 것은?

                                                                                            1. 상류측 : 최대 15°, 하류측 : 최대 30°
                                                                                            2. 상류측 : 최대 30°, 하류측 : 최대 45°
                                                                                            3. 상류측 : 최대 30°, 하류측 : 최대 15°
                                                                                            4. 상류측 : 최대 45°, 하류측 : 최대 30°
                                                                                            (정답률: 51%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 가스배관을 지하에 매설하는 경우 기준으로 틀린 것은?

                                                                                              1. 배관은 그 외면으로부터 수평거리로 건축물까지 1.5m 이상을 유지할 것
                                                                                              2. 배관은 그 외면으로부터 지하의 다른 시설물과 0.5m 이상의 거리를 유지할 것
                                                                                              3. 배관은 지반의 동결에 의하여 손상을 받지 아니하는 깊이로 매설할 것
                                                                                              4. 굴착 및 되메우기는 안전확보를 위하여 적절한 방법으로 실시할 것
                                                                                              (정답률: 67%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 난방, 급탕, 급수배관에서 높은 곳에 설치하여 공기를 제거항 유체의 흐름을 원활하게 하는 것은?

                                                                                                1. 안전밸브
                                                                                                2. 에어벤트밸브
                                                                                                3. 팽창밸브
                                                                                                4. 스톱밸브
                                                                                                (정답률: 81%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 증기와 응축수의 흐름방향이 동일한 경우 증기배관의 구배는?

                                                                                                  1. 1/50이상의 내림구배
                                                                                                  2. 1/100이상의 내림구배
                                                                                                  3. 1/150이상의 내림구배
                                                                                                  4. 1/250이상의 내림구배
                                                                                                  (정답률: 49%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 주철관의 접합방법이 아닌 것은?

                                                                                                    1. 플랜지 접합
                                                                                                    2. 매커니컬 접합
                                                                                                    3. 소켓 접합
                                                                                                    4. 플레어 접합
                                                                                                    (정답률: 72%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 관 지지금속 중 배관의 이동 및 회전을 방지하기 위하여 지지점의 위치에 완전히 고정하는 장치는?

                                                                                                      1. 서포트
                                                                                                      2. 앵커
                                                                                                      3. 스톱
                                                                                                      4. 가이드
                                                                                                      (정답률: 71%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 간접가열식 급탕설비에서 증기가열장치의 주위 배관에 증기트랩을 설치하는 이유는?

                                                                                                        1. 배관내의 소음을 줄이기 위하여
                                                                                                        2. 열팽창에 따른 신축을 흡수하기 위하여
                                                                                                        3. 응축수만을 보일러로 환수시키기 위하여
                                                                                                        4. 보일러나 저탕탱크로 배수가 역류되는 것을 방지하기 위하여
                                                                                                        (정답률: 59%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 증기 난방 배관 시공법에 관한 설명으로 틀린 것은?

                                                                                                          1. 주관에서 지관을 입상관 분기하는 경우 천장과의 간격이 적을 때에는 주관에서 티를 45° 상향으로하여 45° 엘보를 사용하여 배관한다.
                                                                                                          2. 주관에서 지관을 분기하는 경우에는 배관의 신축을 고려하여 2개 이상의 엘보를 사용한 스위블이음으로 한다.
                                                                                                          3. 증기 수평주관의 입상개소 하부에는 트랩장치를 한다.
                                                                                                          4. 증기관이나 환수관이 보 또는 출입문 등 장애물과 교차 할 때는 장애물을 관통하여 배관한다.
                                                                                                          (정답률: 77%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 맞대기 용접의 홈 형상이 아닌 것은?

                                                                                                            1. V 형
                                                                                                            2. U 형
                                                                                                            3. X 형
                                                                                                            4. Z 형
                                                                                                            (정답률: 73%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 허용응력이 35kgf/mm2이고, 사용압력이 70kgf/mm2인 강관의 스케줄 번호 (schedule number)는?

                                                                                                              1. 20
                                                                                                              2. 35
                                                                                                              3. 70
                                                                                                              4. 1⑤
                                                                                                              (정답률: 58%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 대소변기를 제외한 세면기, 싱크대, 욕조 등에서 나오는 배수를 무엇이라고 하는가?

                                                                                                                1. 오수
                                                                                                                2. 우수
                                                                                                                3. 잡배수
                                                                                                                4. 특수배수
                                                                                                                (정답률: 84%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음 중 네오프렌 패킹을 사용할 수 없는 배관은?

                                                                                                                  1. 60℃의 급탕배관
                                                                                                                  2. 15℃의 배수배관
                                                                                                                  3. 20℃의 급수배관
                                                                                                                  4. 180℃ 증기배관
                                                                                                                  (정답률: 85%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 일반 수용가용 가스미터이며 값이 싸고 저압용에 사용되는 것은?

                                                                                                                    1. 습식 가스미터
                                                                                                                    2. 레이놀드식 가스미터
                                                                                                                    3. 다이어프랭식 가스미터
                                                                                                                    4. 루트식 가스미터
                                                                                                                    (정답률: 54%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 배관지지의 필요조건이 아닌 것은?

                                                                                                                      1. 배관 충격에 견딜 것
                                                                                                                      2. 배관 소음을 방지할 것
                                                                                                                      3. 열퍙창에 의한 신축에 대응할 수 있을 것
                                                                                                                      4. 배관 중량에 견딜 것
                                                                                                                      (정답률: 78%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 보온재의 구비조건으로 틀린 것은?

                                                                                                                        1. 내구성과 내식성이 클 것
                                                                                                                        2. 안전 사용온도 범위에 적합할 것
                                                                                                                        3. 열전도율이 크고 가벼울 것
                                                                                                                        4. 흡습성이 작고 시공이 용이할 것
                                                                                                                        (정답률: 76%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전기제어공학

                                                                                                                          61. 변압기는 어떤 작용을 이용한 전기기계인가?

                                                                                                                          1. 정전유도작용
                                                                                                                          2. 전자유도작용
                                                                                                                          3. 전류의 발열작용
                                                                                                                          4. 전류의 화학작용
                                                                                                                          (정답률: 70%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 그림과 같은 논리회로와 등가인 게이트는?

                                                                                                                            (정답률: 56%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 추치제어에 대한 설명으로 옳은 것은?

                                                                                                                              1. 제어량의 종류에 의하여 분류한 자동제어의 일종이다.
                                                                                                                              2. 임의로 변화하는 목표값을 추종하는 제어를 뜻한다.
                                                                                                                              3. 제어량이 공업 프로세스의 상태량일 경우의 제어를 뜻한다.
                                                                                                                              4. 정치제어의 일종으로 주로 유량, 위치, 주파수, 전압 등을 제어한다.
                                                                                                                              (정답률: 74%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 추종제어에 속하지 않는 제어량은?

                                                                                                                                1. 위치
                                                                                                                                2. 방위
                                                                                                                                3. 유량
                                                                                                                                4. 자세
                                                                                                                                (정답률: 69%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 입력으로 단위계단함수 u(t)를 가했을 때, 출력이 그림과 같은 동작은?

                                                                                                                                  1. 2위치 동작
                                                                                                                                  2. P 동작
                                                                                                                                  3. P I 동작
                                                                                                                                  4. PD 동작
                                                                                                                                  (정답률: 63%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 궤환제어계(feedback control system)에서 제어장치에 속하지 않는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                                    1. 설정부
                                                                                                                                    2. 조작부
                                                                                                                                    3. 검출부
                                                                                                                                    4. 제어대상
                                                                                                                                    (정답률: 39%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 그림과 같이 1차측에 직류 10V를 다했을 때 변압기 2차측에 걸리는 전압 V2는 몇 [V] 인가? (단, 변아기는 이상적이며, n1=100회, n2=500회 이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                                      1. 0
                                                                                                                                      2. 2
                                                                                                                                      3. 10
                                                                                                                                      4. 50
                                                                                                                                      (정답률: 50%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 그림과 같은 게전기 접점회로의 논리식은?

                                                                                                                                        (정답률: 64%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 피드백제어계에 반드시 필요한 것은?

                                                                                                                                          1. 신호 변환장치
                                                                                                                                          2. 입ㆍ출력비교장치
                                                                                                                                          3. 안정도 향상장치
                                                                                                                                          4. 전위치 계측장치
                                                                                                                                          (정답률: 87%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 저속이지만 킅 출력을 얻을 수 있고, 속응성이 빠른 조작기기는?

                                                                                                                                            1. 유압식 조작기기
                                                                                                                                            2. 공기압식 조작기기
                                                                                                                                            3. 전기식 조작기기
                                                                                                                                            4. 기계식 조작기기
                                                                                                                                            (정답률: 64%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 다음 블록선도의 입력과 출력이 일치하기 위해서 A에 들어갈 전달함수는?

                                                                                                                                              (정답률: 39%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음 중 3상 유도전동기의 회전방향을 바꾸려고 할 때 옳은 방법은?

                                                                                                                                                1. 전원 3선 중 2선의 접속을 바꾼다.
                                                                                                                                                2. 기동보상기를 사용한다.
                                                                                                                                                3. 전원 주파수를 변환한다.
                                                                                                                                                4. 전동기의 극수를 변화한다.
                                                                                                                                                (정답률: 83%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 복잡한 기공형상이라도 균일하게, 그리고 빠른 속도로 절삭하는 공작기계의 적용되는 제어의 방법은?

                                                                                                                                                  1. 속도제어
                                                                                                                                                  2. 수치제어
                                                                                                                                                  3. 장치제어
                                                                                                                                                  4. 최적제어
                                                                                                                                                  (정답률: 69%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 100V, 500W의 전열기를 90V로 사용하면 소비전력은 몇 [W]인가?

                                                                                                                                                    1. 500
                                                                                                                                                    2. 450
                                                                                                                                                    3. 425
                                                                                                                                                    4. 4⑤
                                                                                                                                                    (정답률: 33%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 자기인덕턴스 100mH의 코일에 5A이 전류가 흘렀을 때 코일에 저장되는 에너지는 몇 [J]인가?

                                                                                                                                                      1. 1.25
                                                                                                                                                      2. 2.5
                                                                                                                                                      3. 5.0
                                                                                                                                                      4. 12.5
                                                                                                                                                      (정답률: 32%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 축전지의 용량을 나타내는 단위는?

                                                                                                                                                        1. Ah
                                                                                                                                                        2. VA
                                                                                                                                                        3. W
                                                                                                                                                        4. V
                                                                                                                                                        (정답률: 80%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 기전력 1.5V, 내부저항 0.2Ω인 전지 5개를 직렬로 접속하면 전 기전력은 몇 [V] 가 되는가?

                                                                                                                                                          1. 0
                                                                                                                                                          2. 1.5
                                                                                                                                                          3. 3.0
                                                                                                                                                          4. 7.5
                                                                                                                                                          (정답률: 49%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 그림과 같이 전압계와 전류계를 사용하여 직류 전력을 측정하였다. 가장 정확하게 측정한 전력[W]은? (단, RI:전류계의 내부저항, Re:전압계의 내부저항이다.)

                                                                                                                                                            3. P=EI-4ReI2
                                                                                                                                                            4. P=EI-2ReI2
                                                                                                                                                            (정답률: 44%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 정현파 교류에서 최대값은 실효값의 몇 배 인가?

                                                                                                                                                              1. √2
                                                                                                                                                              2. √3
                                                                                                                                                              3. 2
                                                                                                                                                              4. 3
                                                                                                                                                              (정답률: 67%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. “가정용 전원 전압이 200V 이다”라고 하는 것은 정현차 교류에서 어느 값을 나타내는가?

                                                                                                                                                                1. 실효값
                                                                                                                                                                2. 평균값
                                                                                                                                                                3. 최대값
                                                                                                                                                                4. 순시값
                                                                                                                                                                (정답률: 64%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
