공유압기능사 (2014-04-06 기출문제)
목록

1과목: 임의구분

1. 다음 중 표준 대기압(1[atm])과 다른 값은?

  1. 760[mmHg]
  2. 1.0332[kgf/m2]
  3. 1,013[mbar]
  4. 101.3[kPa]
(정답률: 66%)
    profile_image
    1

    2. 다음 그림과 같은 변위단계선도가 나타내는 시스템의 운동상태는?

    1. A+, B+, B-, A-
    2. A+, B+, A-, B-
    3. A+, A-, B+, B-
    4. B+, B-, A+, A-
    (정답률: 90%)
      profile_image
      1

      3. 다음 중 유압이 이용되지 않는 곳은?

      1. 건설기계
      2. 항공기
      3. 덤프차(Dump Car)
      4. 컴퓨터
      (정답률: 95%)
        profile_image
        1

        4. 실린더 안지름 50[mm], 피스톤 로드 지름 20[mm]인 유압 실린더가 있다. 작동유의 유압을 35[kgf/cm2], 유량을 10[L/min]라 할 때 피스톤의 전진행정시 낼 수 있는 힘은 약 몇 [kgf]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

        1. 480
        2. 575
        3. 612
        4. 687
        (정답률: 36%)
          profile_image
          1

          5. 공압용 실린더에서 튜브와 커버를 인장력에 의해 결속 시킬 때 필요한 구조장치는?

          1. 타이로드
          2. 트러니언
          3. 쿠션장치
          4. 다이어프램
          (정답률: 63%)
            profile_image
            1

            6. 유압에너지의 장점이 아닌 것은?

            1. 온도변화에 따른 작업 조건의 변화
            2. 정확한 위치제어가 가능
            3. 제어 및 조정성이 우수
            4. 큰 부하 상태에서의 출발이 가능
            (정답률: 77%)
              profile_image
              1

              7. 릴레이의 코일부에 전류가 공급되었을 때에 대한 설명으로 맞는 것은?

              1. 접점을 복귀시킨다.
              2. 가동철편을 잡아당긴다.
              3. 가동접점을 원위치시킨다.
              4. 고정접점에 출력을 만든다.
              (정답률: 66%)
                profile_image
                1

                8. 9개의 입력신호 중 어느 한 곳의 신호만 있어도 한 곳으로 출력을 발생시킬 수 있는 밸브와 그 수량은?

                1. 2압밸브, 8개
                2. 2압밸브, 9개
                3. 셔틀밸브, 8개
                4. 셔틀밸브, 9개
                (정답률: 65%)
                  profile_image
                  1

                  9. 유압 작동유의 종류에 속하지 않는 것은?

                  1. 석유계 유압유
                  2. 합성계 유압유
                  3. 유성계 유압유
                  4. 수성계 유압유
                  (정답률: 47%)
                    profile_image
                    1

                    10. 다음 그림의 기호가 나타내는 것은?

                    1. 유압펌프
                    2. 공기압축기
                    3. 공압 가변 용량형 펌프
                    4. 요동형 공기압 액추에이터
                    (정답률: 71%)
                      profile_image
                      1

                      11. 유압 서보시스템에 대한 설명으로 옳지 않은 것은?

                      1. 서보기구는 토크모터, 유압증폭부, 안내밸브의 3요소로 구성된다.
                      2. 서보 유압밸브의 노즐 플래퍼는 기계적 변위를 유압 으로 변환하는 기구이다.
                      3. 전기신호를 기계적 변위로 바꾸는 기구는 스풀이다.
                      4. 서보시스템의 구성을 위하여 피드백 신호가 있어야 한다.
                      (정답률: 62%)
                        profile_image
                        1

                        12. 다음 그림은 방향 조정 장치에 사용되어 양쪽 실린더에 같은 유량이 흐르도록 하는 것이다. 이 밸브의 명칭은?

                        1. 유량제어 서보 밸브
                        2. 유량 분류 밸브
                        3. 압력제어 서보 밸브
                        4. 유량 조정 순위 밸브
                        (정답률: 70%)
                          profile_image
                          1

                          13. ISO-12f9 표준(문자식 표현)에 의한 공압밸브의 연결구 표시방법에 따라 A, B, C 등으로 표현되어야 하는 것은?

                          1. 배기구
                          2. 제어 라인
                          3. 작업 라인
                          4. 압축공기 공급 라인
                          (정답률: 65%)
                            profile_image
                            1

                            14. 실린더, 로터리 액추에이터 등 일반용 공압기기의 공기 여과에 적당한 여과기 엘리먼트의 입도는?

                            1. 5[µm] 이하
                            2. 5~10[µm]
                            3. 10~40[µm]
                            4. 40~70[µm]
                            (정답률: 52%)
                              profile_image
                              1

                              15. 미끄럼 면에서 사용되는 유체의 누설방지용으로 사용하는 요소는?

                              1. 램
                              2. 슬리브
                              3. 패킹
                              4. 플랜지
                              (정답률: 71%)
                                profile_image
                                1

                                16. 마름모(◇)가 기본이 되는 공유압 기호가 아닌 것은?

                                1. 여과기
                                2. 열교환기
                                3. 차압계
                                4. 루브리게이터
                                (정답률: 58%)
                                  profile_image
                                  1

                                  17. 기기의 보호와 조작자의 안전을 목적으로 기기의 동작 상태를 나타내는 접점을 이용하여 기기의 동작을 금지 하는 회로는?

                                  1. 인터록 회로
                                  2. 플리커 회로
                                  3. 정지우선 회로
                                  4. 시동우선 회로
                                  (정답률: 78%)
                                    profile_image
                                    1

                                    18. 유압회로에서 주회로 압력보다 저압으로 해서 사용하고자 할 때 사용하는 밸브는?

                                    1. 감압밸브
                                    2. 시퀀스 밸브
                                    3. 언로드 밸브
                                    4. 카운터밸런스밸브
                                    (정답률: 79%)
                                      profile_image
                                      1

                                      19. 메모리 방식으로 조작력이나 제어신호를 제어하여도 정상 상태로 복귀하지 않고 반대 신호가 주어질 때까지 그 상태를 유지하는 방식을 무엇이라 하는가?

                                      1. 디텐드
                                      2. 스프링 복귀방식
                                      3. 파일럿 방식
                                      4. 정상 상태 열림 방식
                                      (정답률: 55%)
                                        profile_image
                                        1

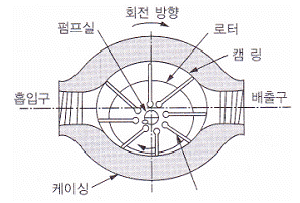

                                        20. 다음 그림과 같은 유압펌프의 종류는?

                                        1. 나사펌프
                                        2. 베인펌프
                                        3. 로브펌프
                                        4. 피스톤펌프
                                        (정답률: 82%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 유압 실린더의 전진운동 시 유압유가 공급되는 입구쪽에 체크밸브 위치를 차단되게 일방향 유량제어밸브를 설치하여 실린더의 전진속도를 제어하는 회로는?

                                          1. 재생회로
                                          2. 미터인 회로
                                          3. 블리드 오프 회로
                                          4. 미터 아웃 회로
                                          (정답률: 71%)
                                            profile_image
                                            1

                                            22. 회로 내의 압력이 설정압 이상이 되면 자동으로 작동되어 탱크 또는 공압기기의 안전을 위하여 사용되는 밸브는?

                                            1. 안전밸브
                                            2. 체크밸브
                                            3. 시퀀스밸브
                                            4. 리밋밸브
                                            (정답률: 79%)
                                              profile_image
                                              1

                                              23. 압축공기 저장탱크의 구성 기기가 아닌 것은?

                                              1. 압력계
                                              2. 체크밸브
                                              3. 유량계
                                              4. 안전밸브
                                              (정답률: 77%)
                                                profile_image
                                                1

                                                24. 공압 소음기의 구비조건이 아닌 것은?

                                                1. 배기음과 배기저항이 클 것
                                                2. 충격이나 진동에 변형이 생기지 않을 것
                                                3. 장기간의 사용에 배기저항 변화가 작을 것
                                                4. 밸브에 장착하기 쉬운 형상일 것
                                                (정답률: 84%)
                                                  profile_image
                                                  1

                                                  25. 시스템 내의 최대 압력을 제한해주는 것으로 주로 유압 회로에서 많이 사용하는 것은?

                                                  1. 감압밸브
                                                  2. 릴리프밸브
                                                  3. 체크밸브
                                                  4. 시퀀스밸브
                                                  (정답률: 76%)
                                                    profile_image
                                                    1

                                                    26. 오일 탱크의 배유구(Drain Plug) 위치로 가장 적절한 곳은?

                                                    1. 유면의 최상단
                                                    2. 탱크의 제일 낮은 곳
                                                    3. 유면의 1/2이 되는 위치
                                                    4. 탱크의 정중앙 중간 위치
                                                    (정답률: 70%)
                                                      profile_image
                                                      1

                                                      27. 유량제어밸브에 관한 설명으로 옳지 않은 것은?

                                                      1. 유압 모터의 회전 속도를 제어한다.
                                                      2. 유압 실린더의 운동 속도를 제어한다.
                                                      3. 정용량형 펌프의 토출량을 바꿀 수 있다.
                                                      4. 관로 일부의 단면적을 줄여 유량을 제어한다.
                                                      (정답률: 51%)
                                                        profile_image
                                                        1

                                                        28. 다음 유압기호에 대한 설명으로 옳은 것은?

                                                        1. 양쪽 로드형 단동 실린더이다.
                                                        2. 양쪽 로드형 복동 실린더이다.
                                                        3. 한쪽 로드형 단동 실린더이다.
                                                        4. 한쪽 로드형 복동 실린더이다.
                                                        (정답률: 80%)
                                                          profile_image
                                                          1

                                                          29. 다음 그림의 기호가 가지고 있는 기능에 관한 설명으로 옳지 않은 것은?

                                                          1. 실린더 내의 압력을 제거할 수 있다.
                                                          2. 실린더가 전진 운동할 수 있다.
                                                          3. 실린더가 후진 운동할 수 있다.
                                                          4. 모터가 정지할 수 있다.
                                                          (정답률: 61%)
                                                            profile_image
                                                            1

                                                            30. 부하의 변동이 있어도 비교적 안정된 속도를 얻을 수 있는 회로는?

                                                            1. 미터인 회로
                                                            2. 미터 아웃 회로
                                                            3. 블리드온 회로
                                                            4. 블리드 오프 회로
                                                            (정답률: 53%)
                                                              profile_image
                                                              1

                                                              31. 다음과 같이 전력용 반도체 소자로 구성된 스위칭 회로의 이름은 무엇인가?

                                                              1. 증폭기
                                                              2. 반파정류
                                                              3. 인버터
                                                              4. 3상 컨버터
                                                              (정답률: 63%)
                                                                profile_image
                                                                1

                                                                32. 두 개의 저항 R1, R2가 병렬로 접속된 회로에 R1에 20[V]의 전압이 걸렸다면, R2에는 몇 [V]의 전압이 걸리게 되는가?

                                                                1. 20
                                                                2. 20 R1
                                                                3. 20 R2
                                                                4. 20 R1R2
                                                                (정답률: 66%)
                                                                  profile_image
                                                                  1

                                                                  33. 2차 전지(알칼리 전지, 리튬 전지) 전압의 크기를 측정하고자 할 때 사용되는 계기로 적당한 것은?

                                                                  1. 메거
                                                                  2. 직류전압계
                                                                  3. 검류계
                                                                  4. 교류 브리지
                                                                  (정답률: 59%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 회로는 무엇인가?

                                                                    1. 인터록회로
                                                                    2. 정역회로
                                                                    3. 지연동작회로
                                                                    4. 일정시간 동작회로
                                                                    (정답률: 58%)
                                                                      profile_image
                                                                      1

                                                                      35. 직류기(DC Machine)중 기계에너지를 전기에너지로 변환 시키는 기기는?

                                                                      1. 변압기
                                                                      2. 직류전동기
                                                                      3. 유도전동기
                                                                      4. 직류발전기
                                                                      (정답률: 63%)
                                                                        profile_image
                                                                        1

                                                                        36. N극과 S극 사이의 자기장 내에 있는 도체를 상하로 움직이면 도체에 기전력이 유도되는 현상은?

                                                                        1. 자화유도현상
                                                                        2. 자기유도현상
                                                                        3. 전자유도현상
                                                                        4. 주파수유도현상
                                                                        (정답률: 55%)
                                                                          profile_image
                                                                          1

                                                                          37. 그림과 같이 교류전류에 대한 저항(R)만의 회로에서 전압과 전류의 위상 관계는?

                                                                          1. 전압과 전류의 위상이 같다.
                                                                          2. 전압은 전류보다 위상이 90° 앞선다.
                                                                          3. 전류는 전압보다 위상이 90° 앞선다.
                                                                          4. 전압은 전류보다 위상이 180° 앞선다.
                                                                          (정답률: 65%)
                                                                            profile_image
                                                                            1

                                                                            38. 저항 3[Ω]과 유도 리액턴스 4[Ω]이 직렬로 접속된 회로에 교류전압 100[V]를 가할 때에 흐르는 전류는 몇 [A]인가?

                                                                            1. 14.3
                                                                            2. 20
                                                                            3. 24.3
                                                                            4. 30
                                                                            (정답률: 48%)
                                                                              profile_image
                                                                              1

                                                                              39. 일정시간 동안 전기에너지가 한 일의 양을 무엇이라고 하는가?

                                                                              1. 전류
                                                                              2. 전압
                                                                              3. 전기량
                                                                              4. 전력량
                                                                              (정답률: 76%)
                                                                                profile_image
                                                                                1

                                                                                40. 정격이 5[A], 220[V]인 전기제품을 10시간 동안 사용하였을 때 전력량은 몇 [kWh]인가?

                                                                                1. 1
                                                                                2. 11
                                                                                3. 21
                                                                                4. 31
                                                                                (정답률: 76%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 회로시험기를 사용하여 저항 측정 시 전환스위치를 R×100 에 놓았을 때 계기의 바늘이 30[Ω]을 가리켰다면 저항값은?

                                                                                  1. 30[Ω]
                                                                                  2. 100[Ω]
                                                                                  3. 300[Ω]
                                                                                  4. 3,000[Ω]
                                                                                  (정답률: 77%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 5a 2b의 접점을 지닌 전자개폐기와 계전기를 사용하여 기동스위치 1개로 3상 유도전동기의 운전과 정지가 가능한 제어회로를 만들고자 한다. 이때 5a 2b에서 보조 a접점의 개수는?

                                                                                    1. 2
                                                                                    2. 3
                                                                                    3. 4
                                                                                    4. 5
                                                                                    (정답률: 52%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 유효전력(ⓐ). 무효전력(ⓑ), 피상전력(ⓒ)의 단위를 바르게 나열한 것은?

                                                                                      1. ⓐ [Var], ⓑ [W], ⓒ [VA]
                                                                                      2. ⓐ [W], ⓑ [VA], ⓒ [Var]
                                                                                      3. ⓐ [W], ⓑ [Var], ⓒ [VA]
                                                                                      4. ⓐ [Var], ⓑ [Var], ⓒ [W]
                                                                                      (정답률: 68%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 전동기의 기동버튼을 누를 때 전원 퓨즈가 단선되는 원인이 아닌 것은?

                                                                                        1. 코일의 단락
                                                                                        2. 접촉자의 접지
                                                                                        3. 접촉자의 단락
                                                                                        4. 철심면의 오손
                                                                                        (정답률: 55%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 한 달간 사용한 전력량을 계산하였더니 100[kWh]를 사용하였는데, 이를 줄[J] 단위로 환산하면 얼마인가?

                                                                                          1. 0.24
                                                                                          2. 746
                                                                                          3. 105
                                                                                          4. 3.6×108
                                                                                          (정답률: 55%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 도면 부품란에 “SM 45C”로 기입되어 있을 때 어떤 재료를 의미하는가?

                                                                                            1. 탄소 주강품
                                                                                            2. 용접용 스테인리스 강재
                                                                                            3. 회주철품
                                                                                            4. 기계 구조용 탄소 강재
                                                                                            (정답률: 62%)
                                                                                              profile_image
                                                                                              1

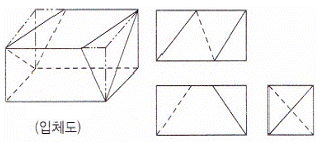

                                                                                              47. 보기에서와 같이 입체도를 제3각법으로 그린 투상도에 관한 설명으로 옳은 것은?

                                                                                              1. 평면도만 틀림
                                                                                              2. 정면도만 틀림
                                                                                              3. 우측면도만 틀림
                                                                                              4. 모두 올바름
                                                                                              (정답률: 77%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 그림과 같이 경사면부가 있는 경사면의 실제 형상을 나타낼 수 있도록 그린 투상도는?

                                                                                                1. 보조 투상도
                                                                                                2. 국부 투상도
                                                                                                3. 회전 투상도
                                                                                                4. 부분 투상도
                                                                                                (정답률: 61%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 원호의 반지름이 커서 그 중심위치를 나타낼 필요가 있을 경우, 지면 등의 제약이 있을 때는 그 반지름의 치수선을 구부려서 표시할 수 있다. 이때 치수선의 표시방법으로 맞는 것은?

                                                                                                  1. 중심점의 위치는 원호의 실제 중심위치에 있어야 한다.
                                                                                                  2. 중심점에서 연결된 치수선의 방향은 정확히 화살표로 향한다.
                                                                                                  3. 치수선의 방향은 중심에 관계없이 보기 좋게 긋는다.
                                                                                                  4. 치수선에 화살표가 붙은 부분은 정확한 중심위치를 향하도록 한다.
                                                                                                  (정답률: 48%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 그림에서 “가”와 “나”의 용도에 의한 명칭과 선의 종류(굵기)가 바르게 연결된 것은?

                                                                                                    1. 가. 해칭선 - 가는 실선, 나. 가상선 - 가는 실선
                                                                                                    2. 가. 해칭선 - 굵은 실선, 나. 파단선 - 굵은 실선
                                                                                                    3. 가. 해칭선 - 가는 실선, 나. 파단선 - 굵은 실선
                                                                                                    4. 가. 해칭선 - 가는 실선, 나. 파단선 - 가는 실선
                                                                                                    (정답률: 60%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 투상법의 기호는 제 몇 각법을 나타내는 기호인가?

                                                                                                      1. 제1각법
                                                                                                      2. 제2각법
                                                                                                      3. 제3각법
                                                                                                      4. 제4각법
                                                                                                      (정답률: 65%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 강판을 말아서 그림과 같은 원통을 만들고자 한다. 다음 중 가장 적합한 강판의 크기(가로×세로)는?

                                                                                                        1. 966×900
                                                                                                        2. 1,932×900
                                                                                                        3. 2,515×900
                                                                                                        4. 3,864×900
                                                                                                        (정답률: 70%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 코일 스프링의 전체의 평균 지름이 30[mm], 소선의 지름이 3[mm]라면 스프링 지수는?

                                                                                                          1. 0.1
                                                                                                          2. 6
                                                                                                          3. 8
                                                                                                          4. 10
                                                                                                          (정답률: 78%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 양 끝에 왼나사 및 오른나사가 있어서 막대나 로프 등을 조이는 데 사용하는 기계요소는?

                                                                                                            1. 나비 너트
                                                                                                            2. 캡 너트
                                                                                                            3. 아이 너트
                                                                                                            4. 턴 버클
                                                                                                            (정답률: 53%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 한 변의 길이가 2[cm]인 정사각형 단면의 주철제 각 봉에 4,000[N]의 중량을 가진 물체를 올려놓았을 때 생기는 압축응력[N/mm2]은?

                                                                                                              1. 10[N/mm2]
                                                                                                              2. 20[N/mm2]
                                                                                                              3. 30[N/mm2]
                                                                                                              4. 40[N/mm2]
                                                                                                              (정답률: 44%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 기준원 위에서 원판을 굴릴 때 원판 위의 1점이 그리는 궤적으로 나타내는 것은?

                                                                                                                1. 쌍곡선
                                                                                                                2. 포물선
                                                                                                                3. 인벌류트 곡선
                                                                                                                4. 사이클로이드 곡선
                                                                                                                (정답률: 52%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 축을 설계할 때 고려사항으로 가장 적합하지 않은 것은?

                                                                                                                  1. 변형
                                                                                                                  2. 축간 거리
                                                                                                                  3. 강도
                                                                                                                  4. 진동
                                                                                                                  (정답률: 51%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 국제단위계 SI단위를 옳게 표현한 것은?

                                                                                                                    1. 가속도 : [km/h]
                                                                                                                    2. 체적 : [kL]
                                                                                                                    3. 응력 : [Pa]
                                                                                                                    4. 힘 : [N/m2]
                                                                                                                    (정답률: 56%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 다음은 무엇에 대한 설명인가?

                                                                                                                      1. 셀러 커플링
                                                                                                                      2. 유니버설 커플링
                                                                                                                      3. 올덤 커플링
                                                                                                                      4. 마찰 클러치
                                                                                                                      (정답률: 46%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 중 다른 벨트에 비하여 탄성과 마찰계수는 떨어지지만 인장강도가 대단히 크고 벨트 수명이 긴 장점을 가지고 있는 것으로 마찰을 크게 하기 위하여 풀리의 표면에 고무, 코르크 등을 붙여 사용하는 것은?

                                                                                                                        1. 가죽 벨트
                                                                                                                        2. 고무 벨트
                                                                                                                        3. 섬유 벨트
                                                                                                                        4. 강철 벨트
                                                                                                                        (정답률: 65%)
                                                                                                                          profile_image
                                                                                                                          1
