공유압기능사 (2013-04-14 기출문제)
목록

1과목: 임의구분

1. 다음 그림에서 단면적이 5[cm2]인 피스톤에 20[kgf]의 추를 올려놓았을 때 유체에 발생하는 압력의 크기는 얼마인가?

  1. 1[kgf/cm2]
  2. 4[kgf/cm2]
  3. 5[kgf/cm2]
  4. 20[kgf/cm2]
(정답률: 93%)
    profile_image
    1

    2. 다음에 설명되는 요소의 도면기호는 어느 것인가?

    (정답률: 68%)
      profile_image
      1

      3. 다음 유압기호의 명칭은?

      1. 스톱 밸브
      2. 압력계
      3. 압력 스위치
      4. 축압기
      (정답률: 78%)
        profile_image
        1

        4. 공압탱크의 크기를 결정할 때 안전계수는 대략 얼마로 하는가?

        1. 0.5
        2. 1.2
        3. 2.5
        4. 3
        (정답률: 63%)
          profile_image
          1

          5. 압력보상형 유량제어밸브에 대한 설명으로 맞는 것은?

          1. 실린더 등의 운동속도와 힘을 동시에 제어할 수 있는 밸브이다.
          2. 밸브 입구와 출구의 압력 차이를 일정하게 유지하는 밸브이다.
          3. 체크 밸브와 교축 밸브로 구성되어 한 방향으로 유량을 제어한다.
          4. 유압 실린더 등의 이송속도를 부하에 관계없이 일정하게 할 수 있다.
          (정답률: 47%)
            profile_image
            1

            6. 유압장치의 작동이 불량하다. 그 원인으로 잘못된 것은?

            1. 무부하 상태에서 작동될 때
            2. 펌프의 회전이 반대일 때
            3. 릴리프 밸브에 결함이 있을 때
            4. 압축라인에서 오일이 누출될 때
            (정답률: 66%)
              profile_image
              1

              7. 공압 시퀀스 제어 회로의 운동 선도 작성방법이 아닌 것은?

              1. 운동의 서술적 표현법
              2. 테이블 표현법
              3. 기호에 의한 간략적 표시법
              4. 작동시간 표현법
              (정답률: 51%)
                profile_image
                1

                8. 두 개의 강관을 평행(일직선상)으로 연결하고자 할 때 사용 되는 관 이음쇠는?

                1. 유니언
                2. 엘보
                3. 티
                4. 크로스
                (정답률: 71%)
                  profile_image
                  1

                  9. 급격하게 피스톤에 공기압력을 작용시켜서 실린더를 고속으로 움직여 그 속도 에너지를 이용하는 공압 실린더는?

                  1. 서보 실린더
                  2. 충격 실린더
                  3. 스위치 부착 실린더
                  4. 터보 실린더
                  (정답률: 72%)
                    profile_image
                    1

                    10. 다음 그림은 4포트 3위치 방향제어밸브의 도면기호이다. 이 밸브의 중립위치 형식은?

                    1. 탠덤(Tandem) 센터형
                    2. 올 오픈(All Open) 센터형
                    3. 올 클로즈(All Close) 센터형
                    4. 프레셔 포트블록(Block) 센터형
                    (정답률: 73%)
                      profile_image
                      1

                      11. 유압펌프 중에서 회전사판의 경사각을 이용하여 토출량을 가변할 수 있는 펌프는?

                      1. 베인 펌프
                      2. 액시얼 피스톤 펌프
                      3. 레이디얼 피스톤 펌프
                      4. 스크루 펌프
                      (정답률: 43%)
                        profile_image
                        1

                        12. 광전 스위치를 설명한 것 중 잘못된 것은?

                        1. 레벨 검출, 특정 표시 식별 등에 많이 이용되며, 포토센서, 광학적 센서라고도 한다.
                        2. 종류에는 투과형, 미러 반사형, 확산 반사형이 있다.
                        3. 미러 반사형 광전 스위치는 투광부와 수광부가 각각 분리되어 있다.
                        4. 투과형은 투광기와 수광기를 동일 축선상에 위치시켜 사용하여야 정확한 측정이 가능하다.
                        (정답률: 61%)
                          profile_image
                          1

                          13. 유압 작동유의 점도가 너무 낮을 때 일어날 수 있는 사항이 아닌 것은?

                          1. 캐비테이션이 발생한다.
                          2. 마모나 눌러붙음이 발생한다.
                          3. 펌프의 용적효율이 저하된다.
                          4. 펌프에서의 내부누설이 증가한다.
                          (정답률: 57%)
                            profile_image
                            1

                            14. 공기탱크와 공기압 회로 내의 공기 압력이 규정 이상의 공기 압력으로 될 때에 공기 압력이 상승하지 않도록 대기와 다른 공기압 회로 내로 빼내주는 기능을 갖는 밸브는?

                            1. 감압 밸브
                            2. 릴리프 밸브
                            3. 시퀀스 밸브
                            4. 압력 스위치
                            (정답률: 71%)
                              profile_image
                              1

                              15. 유압 작동유의 일반적인 구비조건으로 틀린 것은?

                              1. 압축성이어야 한다.
                              2. 화학적으로 안정하여야 한다.
                              3. 방열성이 좋아야 한다.
                              4. 녹이나 부식 발생이 방지되어야 한다.
                              (정답률: 82%)
                                profile_image
                                1

                                16. 증압기의 사용목적으로 적합한 것은?

                                1. 속도의 증감
                                2. 에너지의 저장
                                3. 압력의 증대
                                4. 보조 탱크의 기능
                                (정답률: 80%)
                                  profile_image
                                  1

                                  17. 다음 기호의 밸브 작동을 바르게 설명한 것은?

                                  1. 어느 한쪽만 유입될 때 출력된다.
                                  2. 양쪽에 공기가 유입될 때 폐쇄된다.
                                  3. 양쪽에 공기가 유입될 때 고압쪽이 출력된다.
                                  4. 양쪽에 공기가 유입될 때 저압쪽이 출력된다.
                                  (정답률: 54%)
                                    profile_image
                                    1

                                    18. 밸브의 작업 포트를 표현하는 기호는 무엇인가?

                                    1. A
                                    2. P
                                    3. Z
                                    4. R
                                    (정답률: 62%)
                                      profile_image
                                      1

                                      19. 공기 압축기를 작동원리에 의해 분류하였을 때 터보형에 해당되는 압축기는 어느 것인가?

                                      1. 원심식
                                      2. 베인식
                                      3. 피스톤식
                                      4. 다이어프램식
                                      (정답률: 62%)
                                        profile_image
                                        1

                                        20. 공압제어 밸브의 종류에 해당되지 않는 것은?

                                        1. 압력제어 밸브
                                        2. 방향제어 밸브
                                        3. 유량제어 밸브
                                        4. 온도제어 밸브
                                        (정답률: 78%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 유압 에너지를 기계적 에너지로 변환하는 장치부는?

                                          1. 동력원
                                          2. 제어부
                                          3. 구동부
                                          4. 배관부
                                          (정답률: 68%)
                                            profile_image
                                            1

                                            22. 펌프의 송출압력이 50[kgf/cm2], 송출량이 20[L/min]인 유압 펌프의 펌프동력은 약 얼마인가?

                                            1. 1.0[kW]
                                            2. 1.2[kW]
                                            3. 1.6[kW]
                                            4. 2.2[kW]
                                            (정답률: 51%)
                                              profile_image
                                              1

                                              23. 유압 실린더의 중간 정지회로에 적합한 방향제어밸브는?

                                              1. 3/2way 밸브
                                              2. 4/3way 밸브
                                              3. 4/2way 밸브
                                              4. 2/2way 밸브
                                              (정답률: 72%)
                                                profile_image
                                                1

                                                24. 유온 상승 방지 및 펌프의 동력절감을 위해 사용하는 회로는?

                                                1. 감압 회로
                                                2. 감속 회로
                                                3. 시퀀스 회로
                                                4. 무부하 회로
                                                (정답률: 58%)
                                                  profile_image
                                                  1

                                                  25. 다음의 그림은 단동실린더 제어 회로이다. 이 회로를 설명한 것 중 옳은 것은?

                                                  1. 후진속도 증가회로
                                                  2. 전진속도 증가회로
                                                  3. 전진속도 조절회로
                                                  4. 후진속도 조절회로
                                                  (정답률: 43%)
                                                    profile_image
                                                    1

                                                    26. 압력의 원격조작이 가능한 밸브는?

                                                    1. 유량조정 밸브
                                                    2. 파일럿 작동형 릴리프 밸브
                                                    3. 셔틀 밸브
                                                    4. 감압 밸브
                                                    (정답률: 77%)
                                                      profile_image
                                                      1

                                                      27. 대기의 성분 중 가장 많은 것부터 나열한 것은?

                                                      1. 산소 → 질소 → 아르곤 → 이산화탄소
                                                      2. 산소 → 아르곤 → 질소 → 이산화탄소
                                                      3. 질소 → 이산화탄소 → 산소 → 아르곤
                                                      4. 질소 → 산소 → 아르곤 → 이산화탄소
                                                      (정답률: 67%)
                                                        profile_image
                                                        1

                                                        28. 부하의 운동 에너지가 완충 실린더의 흡수 에너지보다 클 때에 행정 끝단에 충격에 의한 파손이 우려되어 사용되는 기기를 무엇이라 하는가?

                                                        1. 유량조절밸브
                                                        2. 완충기
                                                        3. 윤활기
                                                        4. 필터
                                                        (정답률: 84%)
                                                          profile_image
                                                          1

                                                          29. 피스톤 모터의 특징으로 틀린 것은?

                                                          1. 사용압력이 높다.
                                                          2. 출력 토크가 크다.
                                                          3. 구조가 간단하다.
                                                          4. 체적효율이 높다.
                                                          (정답률: 55%)
                                                            profile_image
                                                            1

                                                            30. 공압 실린더의 배출저항을 적게 하여 운동 속도를 빠르게 하는 밸브로 맞는 것은?

                                                            1. 급속배기 밸브
                                                            2. 시퀀스 밸브
                                                            3. 언로드 밸브
                                                            4. 카운터 밸런드 밸브
                                                            (정답률: 82%)
                                                              profile_image
                                                              1

                                                              31. 전원이 교류가 아닌 직류로 주어져 있을 때에 어떤 직류 전압을 입력으로 하여 크기가 다른 직류를 얻기 위한 회로는?

                                                              1. 인버터 회로
                                                              2. 초퍼 회로
                                                              3. 사이리스터 회로
                                                              4. 다이오드 정류회로
                                                              (정답률: 61%)
                                                                profile_image
                                                                1

                                                                32. 교류회로에서 직렬공진 시 최대가 되는 것은?

                                                                1. 전 압
                                                                2. 전 류
                                                                3. 저 항
                                                                4. 임피던스
                                                                (정답률: 53%)
                                                                  profile_image
                                                                  1

                                                                  33. 유도전동기의 슬립 s = 1 일 때의 회전자 상태는?

                                                                  1. 발전기 상태이다.
                                                                  2. 무구속 상태이다.
                                                                  3. 동기속도 상태이다.
                                                                  4. 정지 상태이다.
                                                                  (정답률: 72%)
                                                                    profile_image
                                                                    1

                                                                    34. 구조가 간단하고 고장이 적고 취급이 용이하며, 공장의 동력용 또는 세탁기나 냉장고뿐만 아니라 펌프, 재봉틀 등 많은 가전제품의 동력을 필요로 하는 곳에 사용되고 있는 것은?

                                                                    1. 변압기
                                                                    2. 스테핑 모터
                                                                    3. 유도 전동기
                                                                    4. 제어 정류기
                                                                    (정답률: 61%)
                                                                      profile_image
                                                                      1

                                                                      35. 전류 측정 시 안전 및 유의사항으로 거리가 먼 것은?

                                                                      1. 측정 전 날씨의 조건(습도)을 확인한다.
                                                                      2. 직류 전류계를 사용할 때 전원의 극성을 틀리지 않도록 접속한다.
                                                                      3. 회로 연결 시 그 접속에 따른 접촉 저항이 작도록 해야한다.
                                                                      4. 전류계의 내부저항이 작을수록 회로에 주는 영향이 작고, 그 측정오차도 작다.
                                                                      (정답률: 70%)
                                                                        profile_image
                                                                        1

                                                                        36. 배율기를 사용하여 측정 범위를 확대하여 직류전압을 측정하려고 한다. 배율기의 저항은 10[kΩ]일 때, 전압계의 전압은 60[V]를 가리킨다. 측정 전압은 몇 [V]인가?

                                                                        1. 72
                                                                        2. 240
                                                                        3. 360
                                                                        4. 720
                                                                        (정답률: 58%)
                                                                          profile_image
                                                                          1

                                                                          37. 옥내 전등선의 절연 저항을 측정하는데 가장 적당한 측정기는?

                                                                          1. 휘트스톤 브리지
                                                                          2. 켈빈 더블 브리지
                                                                          3. 메거
                                                                          4. 전위차계
                                                                          (정답률: 57%)
                                                                            profile_image
                                                                            1

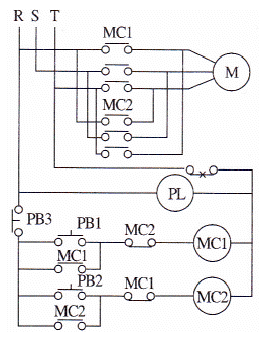

                                                                            38. 다음 그림은 전동기 정회전, 역회전 회로이다. 전원이 투입되면 항상 ON 상태인 것은?

                                                                            1. M
                                                                            2. PL
                                                                            3. MC1
                                                                            4. MC2
                                                                            (정답률: 70%)
                                                                              profile_image
                                                                              1

                                                                              39. 직류기의 구조 중 정류자면에 접촉하여 전기자 권선과 외부 회로를 연결시켜 주는 것은?

                                                                              1. 브러시(Brush)
                                                                              2. 정류자(Commutator)
                                                                              3. 전기자(Armature)
                                                                              4. 계자(Field Magnet)
                                                                              (정답률: 57%)
                                                                                profile_image
                                                                                1

                                                                                40. 교류에서 1초 동안에 반복되는 사이클의 수를 무엇이라 하는가?

                                                                                1. 주파수
                                                                                2. 전력
                                                                                3. 각속도
                                                                                4. 주기
                                                                                (정답률: 67%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 그림과 같은 논리기호를 논리식으로 나타내면?

                                                                                  1. X= A + B
                                                                                  (정답률: 66%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 3상 교류 전력 P[W]는?

                                                                                    1. P=VIcosθ[W]
                                                                                    2. P=√3VIcosθ[W]
                                                                                    3. P=2VIcosθ[W]
                                                                                    (정답률: 63%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 자석이 가지는 자기량의 단위는?

                                                                                      1. [AT]
                                                                                      2. [Wb]
                                                                                      3. [N]
                                                                                      4. [H]
                                                                                      (정답률: 67%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 직류 전동기를 급정지 또는 역전시키는 전기 제동 방법은?

                                                                                        1. 플러깅
                                                                                        2. 계자제어
                                                                                        3. 워드 레오나드 방식
                                                                                        4. 일그너 방식
                                                                                        (정답률: 69%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 전력(Electric Power)을 맞게 설명 한 것은?

                                                                                          1. 도선에 흐르는 전류의 양을 말한다.
                                                                                          2. 전원의 전기적인 압력을 말한다.
                                                                                          3. 단위 시간 동안에 전하가 하는 일을 말한다.
                                                                                          4. 전기가 할 수 있는 힘을 말한다.
                                                                                          (정답률: 59%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 그림과 같이 도면에서 대각선으로 표시한 가는 실선이 나타내는 뜻은?

                                                                                            1. 평면
                                                                                            2. 열처리할 면
                                                                                            3. 가공 제외 면
                                                                                            4. 끼워 맞춤하는 부분
                                                                                            (정답률: 62%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 그림과 같은 용접 보조기호를 가장 올바르게 설명한 것은?

                                                                                              1. 현장점 용접
                                                                                              2. 전둘레 필릿 용접
                                                                                              3. 전둘레 현장 용접
                                                                                              4. 전둘레 용접
                                                                                              (정답률: 67%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 그림과 같이 입체도의 화살표 방향을 정면으로 한 제3각 정투상도로 가장 적합한 것은?

                                                                                                (정답률: 79%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 그림과 같은 3각법에 의한 투상도면의 입체도로 적합한 것은?

                                                                                                  (정답률: 85%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 기계제도에서 제3각법에 대한 설명으로 틀린 것은?

                                                                                                    1. 눈→투상면→물체의 순으로 나타낸다.
                                                                                                    2. 평면도는 정면도의 위에 그린다.
                                                                                                    3. 배면도는 정면도의 아래에 그린다.
                                                                                                    4. 좌측면도는 정면도의 좌측에 그린다.
                                                                                                    (정답률: 63%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 도면에서 특정 치수가 비례척도가 아닌 경우를 바르게 표기한 것은?

                                                                                                      1. (24)
                                                                                                      2. 24
                                                                                                      3. 24
                                                                                                      4. 24
                                                                                                      (정답률: 58%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 기계제도에서 물체의 투상에 관한 설명 중 잘못된 것은?

                                                                                                        1. 주투상도는 대상물의 모양 및 기능을 가장 명확하게 표시하는 면을 그린다.
                                                                                                        2. 보다 명확한 설명을 위해 주투상도를 보충하는 다른 투상도는 되도록 많이 그린다.
                                                                                                        3. 특별한 이유가 없는 경우 대상물을 가로길이로 놓은 상태로 그린다.
                                                                                                        4. 서로 관련되는 그림의 배치는 되도록 숨은선을 쓰지 않도록 한다.
                                                                                                        (정답률: 69%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 스프링의 용도에 가장 적합하지 않은 것은?

                                                                                                          1. 충격 완화용
                                                                                                          2. 무게 측정용
                                                                                                          3. 동력 전달용
                                                                                                          4. 에너지 축적용
                                                                                                          (정답률: 54%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 재료의 전단 탄성 계수를 바르게 나타낸 것은?

                                                                                                            1. 굽힘 응력/전단 변형률
                                                                                                            2. 전단 응력/수직 변형률
                                                                                                            3. 전단 응력/전단 변형률
                                                                                                            4. 수직 응력/전단 변형률
                                                                                                            (정답률: 66%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 직접전동 기계요소인 홈 마찰차에서 홈의 각도(α)는?

                                                                                                              1. 2α = 10 ~ 20°
                                                                                                              2. 2α = 20 ~ 30°
                                                                                                              3. 2α = 30 ~ 40°
                                                                                                              4. 2α = 40 ~ 50°
                                                                                                              (정답률: 58%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 하중 20[kN]을 지지하는 훅 볼트에서 나사부의 바깥지름은 약 몇 [mm]인가? (단, 허용 응력 σa=50[N/mm2] 이다.)

                                                                                                                1. 29
                                                                                                                2. 57
                                                                                                                3. 10
                                                                                                                4. 20
                                                                                                                (정답률: 39%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 평기어에서 잇수가 40개, 모듈이 2.5인 기어의 피치원 지름은 몇 [mm] 인가?

                                                                                                                  1. 100
                                                                                                                  2. 125
                                                                                                                  3. 150
                                                                                                                  4. 250
                                                                                                                  (정답률: 65%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 축계 기계요소에서 레이디얼 하중과 스러스트 하중을 동시에 견딜 수 있는 베어링은?

                                                                                                                    1. 니들 베어링
                                                                                                                    2. 원추 롤러 베어링
                                                                                                                    3. 원통 롤러 베어링
                                                                                                                    4. 레이디얼 볼 베어링
                                                                                                                    (정답률: 46%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사용되는 볼트는?

                                                                                                                      1. 탭 볼트
                                                                                                                      2. T홈 볼트
                                                                                                                      3. 아이 볼트
                                                                                                                      4. 스테이 볼트
                                                                                                                      (정답률: 68%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 우드러프 키라고도 하며, 일반적으로 60[mm] 이하의 작은 축에 사용되고, 특히 테이퍼 축에 편리한 키는?

                                                                                                                        1. 평키
                                                                                                                        2. 반달 키
                                                                                                                        3. 성크 키
                                                                                                                        4. 원뿔 키
                                                                                                                        (정답률: 63%)
                                                                                                                          profile_image
                                                                                                                          1
