공유압기능사 (2009-09-27 기출문제)
목록

1과목: 임의구분

1. 일반적으로 고온에서 볼 수 있는 현상으로, 금속에 오랜 시간 외력을 가하면 시간이 경과됨에 따라 그 변형이나 변형률이 증가되는 현상은?

  1. 피로
  2. 크리프
  3. 허용응력
  4. 안전율
(정답률: 65%)
    profile_image
    1

    2. 코일 전체의 평균지름을 D[mm], 소선의 지름을 d[mm]라할 때, 스프링지수(C)를 구하는 식으로 옳은 것은?

    1. C=d×D
    (정답률: 69%)
      profile_image
      1

      3. 아이볼트(Eye Bolt)fh 52[kN]의 물체를 수직으로 들어 올리려고 한다. 이 아이 볼트 나사부의 바깥지름은 약 몇 [mm]인가? (단, 볼트재료는 연강으로 하고 허용 인장응력은 60[N/mm2]이다.)

      1. 21
      2. 33
      3. 42
      4. 59
      (정답률: 47%)
        profile_image
        1

        4. V벨트의 단면 형태를 표시한 것 중 단면적이 가장 큰 것은?

        1. A형
        2. B형
        3. C형
        4. M형
        (정답률: 73%)
          profile_image
          1

          5. 브레이크 블록의 구비 조건으로 적당하지 않은 것은?

          1. 마찰 계수가 작을 것
          2. 내마멸성이 클 것
          3. 내열성이 클 것
          4. 제동 효과가 양호할 것
          (정답률: 75%)
            profile_image
            1

            6. 다음 중 원통 커플링에 속하지 않는 것은?

            1. 머프 커플링
            2. 마찰원통 커플링
            3. 셀러 커플링
            4. 유니버설 커플링
            (정답률: 65%)
              profile_image
              1

              7. 스플라인에 관한 설명으로 틀린 것은?

              1. 자동차, 공작기계, 항공기, 발전용 증기터빈 등에 널리 쓰인다.
              2. 단속 키보다 훨씬 작은 토크를 전달시킨다.
              3. 축의 둘레에 여러 개의 일정 간격의 키가 있다.
              4. 축과 보스와의 중심축을 정확하게 맞출 수 있다.
              (정답률: 62%)
                profile_image
                1

                8. 마찰 클러치 설계 시 고려사항이 아닌 것은?

                1. 원활히 단속할 수 있도록 한다.
                2. 소형이며 가벼워야 한다.
                3. 열을 충분히 제거하고, 고착되지 않아야 한다.
                4. 접촉면의 마찰계수가 작아야 한다.
                (정답률: 73%)
                  profile_image
                  1

                  9. OR 논리를 만족시키는 밸브는?

                  1. 2압 밸브
                  2. 급속 배기 밸브
                  3. 셔틀 밸브
                  4. 압력 시퀀스 밸브
                  (정답률: 79%)
                    profile_image
                    1

                    10. 다음과 같이 1개의 입력포트와 1개의 출력포트를 가지고 입력포트에 입력이 되지 않은 경우에만 출력포트에 출력이 나타나는 회로는?

                    1. NOR 회로
                    2. AND 회로
                    3. NOT 회로
                    4. OR 회로
                    (정답률: 76%)
                      profile_image
                      1

                      11. 다음의 변위단계 선도에서 실린더 동작순서가 옳은 것은? (단, + : 실린더의 전진, - : 실린더의 후진)

                      1. 1.0+ 2.0+ 2.0- 1.0-
                      2. 1.0- 2.0- 2.0+ 1.0+
                      3. 2.0+ 1.0+ 1.0- 2.0-
                      4. 2.0- 1.0- 1.0+ 2.0+
                      (정답률: 87%)
                        profile_image
                        1

                        12. 압력조절 밸브에 대한 설명으로 맞는 것은?

                        1. 밸브시트에 릴리프 구멍이 있는 것이 논 브리드식이다.
                        2. 감압을 목적으로 사용한다.
                        3. 생산된 압력을 증압하여 공급하다.
                        4. 압력 릴리프 밸브라고도 한다.
                        (정답률: 61%)
                          profile_image
                          1

                          13. 압력 제어밸브에서 급격한 압력 변동에 따른 밸브 시트를 두드리는 미세한 진동이 생기는 현상은?

                          1. 노킹
                          2. 채터링
                          3. 해머링
                          4. 캐비테이션
                          (정답률: 55%)
                            profile_image
                            1

                            14. 유압에서 이용되는 속도 제어의 3가지 기본 회로는?

                            1. 미터 인 회로, 미터 아웃 회로, 록킹 회로
                            2. 블리드 오프 회로, 록킹 회로, 미터 아웃 회로
                            3. 미터 아웃 회로, 블리드 오프 회로, 록킹 회로
                            4. 미터 인 회로, 블리드 오프 회로, 미터 아웃 회로
                            (정답률: 81%)
                              profile_image
                              1

                              15. 유압펌프의 동력을 계산하는 방법으로 맞는 것은?

                              1. 압력×수압면적
                              2. 압력×유량
                              3. 질량×가속도
                              4. 힘×거리
                              (정답률: 79%)
                                profile_image
                                1

                                16. 다음 중 이상적인 유압 시스템의 최적 온도는?

                                1. -35~0[℃]
                                2. 10~30[℃]
                                3. 45~55[℃]
                                4. 65~85[℃]
                                (정답률: 64%)
                                  profile_image
                                  1

                                  17. 유량비례 분류 밸브의 분류 비율은 어떤 범위에서 사용하는가?

                                  1. 1 : 1~9 : 1
                                  2. 1 : 1~12 : 1
                                  3. 1 : 1~15 : 1
                                  4. 1 : 1~10 : 1
                                  (정답률: 82%)
                                    profile_image
                                    1

                                    18. 전기신호를 이용하여 제어를 하는 이유로 가장 적합한 것은?

                                    1. 과부하에 대한 안전대책이 용이하다.
                                    2. 작동속도가 빠르다.
                                    3. 외부 누설(감전, 인화)의 영향이 없다.
                                    4. 출력유지가 용이하다.
                                    (정답률: 82%)
                                      profile_image
                                      1

                                      19. 관속을 흐르는 유체에서 “A1V1 = A2V2 = 일정" 하다는 유체 운동의 이론은 (A1, A2 : 단면적, V1, V2 : 유체속도)

                                      1. 파스칼의 원리
                                      2. 연속의 법칙
                                      3. 베르누이의 정리
                                      4. 오일러 방정식
                                      (정답률: 52%)
                                        profile_image
                                        1

                                        20. 액추에이터의 속도를 조절하는 밸브는?

                                        1. 감압 밸브
                                        2. 유량제어 밸브
                                        3. 방향제어 밸브
                                        4. 압력제어 밸브
                                        (정답률: 82%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 어큐뮬레이터의 용도가 아닌 것은?

                                          1. 에너지 축적
                                          2. 서지압 방지
                                          3. 자동 릴레이 작동
                                          4. 펌프맥동 흡수
                                          (정답률: 60%)
                                            profile_image
                                            1

                                            22. 압축공기 조정 유닛(Unit)의 조합기구가 아닌 것은?

                                            1. 압축 공기 필터
                                            2. 압축 공기 조절기
                                            3. 압축 공기 윤활기
                                            4. 소음기
                                            (정답률: 83%)
                                              profile_image
                                              1

                                              23. 저압의 피스톤 패킹에 사용되고 피스톤에 볼트로 장착 될 수 있으며 저항이 다른 것에 비해 적은 것은?

                                              1. V형 패킹
                                              2. U형 패킹
                                              3. 컵형 패킹
                                              4. 플런저 패킹
                                              (정답률: 49%)
                                                profile_image
                                                1

                                                24. 공압과 유압의 조합기기에 해당되는 것은?

                                                1. 에어 서비스 유닛
                                                2. 스틱 앤 슬립 유닛
                                                3. 하이드롤릭 체크 유닛
                                                4. 벤투리 포지션 유닛
                                                (정답률: 69%)
                                                  profile_image
                                                  1

                                                  25. 다음의 기호에 해당되는 밸브가 사용되는 경우는?

                                                  1. 실린더 유량의 제어
                                                  2. 실린더 방향의 제어
                                                  3. 실린더 압력의 제어
                                                  4. 실린더 힘의 제어
                                                  (정답률: 70%)
                                                    profile_image
                                                    1

                                                    26. 실린더 중 양방향의 운동에서 모두 일을 할 수 있는 것은?

                                                    1. 단동 실린더(피스톤식)
                                                    2. 랩형 실린더
                                                    3. 다이어프램 실린더(비피스톤식)
                                                    4. 복동 실린더(피스톤식)
                                                    (정답률: 76%)
                                                      profile_image
                                                      1

                                                      27. 다음 도면 기호의 명칭은 무엇인가?

                                                      1. 유압 펌프
                                                      2. 압축기
                                                      3. 유압 모터
                                                      4. 공기압 모터
                                                      (정답률: 69%)
                                                        profile_image
                                                        1

                                                        28. 증압기에 대한 설명으로 가장 적합한 것은?

                                                        1. 유압을 공압으로 변환한다.
                                                        2. 낮은 압력의 압축공기를 사용하여 소형 유압실린더의 압력을 고압으로 변환한다.
                                                        3. 대형 유압 실린더를 이용하여 저압으로 변환한다.
                                                        4. 높은 유압 압력을 낮은 공기 압력으로 변환한다.
                                                        (정답률: 86%)
                                                          profile_image
                                                          1

                                                          29. 자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 적당한 스위치를 무엇이라 하는가?

                                                          1. 전기 리밋 스위치
                                                          2. 압력 스위치
                                                          3. 전기 리드 스위치
                                                          4. 광전 스위치
                                                          (정답률: 63%)
                                                            profile_image
                                                            1

                                                            30. 다음 중 공압 실린더가 운동할 때 낼 수 있는 힘(F)을 식으로 맞게 표현한 것은? (단, P : 실린더에 공급되는 공기의 압력, A : 피스톤 단면적, v : 피스톤 속도)

                                                            1. F=P∙A
                                                            2. F=A∙v
                                                            3. F=P/A
                                                            4. F=A/v
                                                            (정답률: 74%)
                                                              profile_image
                                                              1

                                                              31. 송풍기가 발생시키는 압축 공기의 범위는?

                                                              1. 10[kPa] 미만
                                                              2. 10[kPa] 이상 ~ 100[kPa] 미만
                                                              3. 100[kPa] 이상 ~ 500[kPa] 미만
                                                              4. 500[kPa] 이상 ~ 1[MPa] 미만
                                                              (정답률: 57%)
                                                                profile_image
                                                                1

                                                                32. 다음과 같은 기호의 명칭은?

                                                                1. 브레이크 밸브
                                                                2. 카운터 밸런스 밸브
                                                                3. 무부하 릴리프 밸브
                                                                4. 시퀀스 밸브
                                                                (정답률: 61%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 그림의 밸브 기호가 나타내는 것은?

                                                                  1. 감압 밸브(Reducing Valve)
                                                                  2. 릴리프 밸브(Relief Valve)
                                                                  3. 시퀀스 밸브(Sequence Valve)
                                                                  4. 무부하 밸브(Unloading Valve)
                                                                  (정답률: 72%)
                                                                    profile_image
                                                                    1

                                                                    34. 공기압 장치의 특징 설명으로 틀린 것은?

                                                                    1. 사용 에너지를 쉽게 구할 수 있다.
                                                                    2. 힘의 중폭이 용이하고 속도조절이 간단하다.
                                                                    3. 동력의 전달이 간단하며 먼 거리 이송이 쉽다.
                                                                    4. 압축성 에너지이므로 위치 제어성이 좋다.
                                                                    (정답률: 65%)
                                                                      profile_image
                                                                      1

                                                                      35. 유압펌프 무부하 회로에 대한 설명으로 맞는 것은?

                                                                      1. 펌프의 토출 압력을 일정하게 유지한다.
                                                                      2. 펌프의 송출량을 어큐뮬레이터로 공급하는 회로이다.
                                                                      3. 부하에 의한 자유낙하를 방지하는 회로이다.
                                                                      4. 간단한 방법으로 탠덤 센터형 밸브의 중립위치를 이용한다.
                                                                      (정답률: 30%)
                                                                        profile_image
                                                                        1

                                                                        36. 회로의 압력이 설정압을 초과하면 격막이 파열되어 회로의 최고 압력을 제한하는 것은?

                                                                        1. 압력 스위치
                                                                        2. 유체 스위치
                                                                        3. 유체 퓨즈
                                                                        4. 감압 스위치
                                                                        (정답률: 82%)
                                                                          profile_image
                                                                          1

                                                                          37. 포핏 방식의 방향 전환 밸브가 갖는 장점이 아닌 것은?

                                                                          1. 누설이 거의 없다.
                                                                          2. 밸브 이동 거리가 짧다.
                                                                          3. 조작에 힘이 적게 든다.
                                                                          4. 먼지, 이물질의 영향이 적다.
                                                                          (정답률: 56%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음 중 유체 에너지를 기계적인 에너지로 변환하는 장치는?

                                                                            1. 유압 탱크
                                                                            2. 액추에이터
                                                                            3. 유압 펌프
                                                                            4. 공기압축기
                                                                            (정답률: 72%)
                                                                              profile_image
                                                                              1

                                                                              39. 교류 전원의 주파수가 60[Hz]이고 극수가 4극인 동기 전동기의 회전수는?

                                                                              1. 180[rpm]
                                                                              2. 1,800[rpm]
                                                                              3. 240[rpm]
                                                                              4. 2,400[rpm]
                                                                              (정답률: 51%)
                                                                                profile_image
                                                                                1

                                                                                40. 전원이 교류가 아닌 직류로 주어져 있을 때에 어떤 직류 전압을 입력으로 하여 크기가 다른 직류를 얻기 위한 회로는?

                                                                                1. 인버터 회로
                                                                                2. 초퍼 회로
                                                                                3. 사이리스터 회로
                                                                                4. 다이오드 정류 회로
                                                                                (정답률: 63%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 전류의 유무나 전류의 세기를 측정하는 데 쓰는 실험용 계기로 보통 1[mA] 이하의 미소전류를 측정할 때 쓰는 계기는?

                                                                                  1. 전위차계
                                                                                  2. 분류기
                                                                                  3. 배율기
                                                                                  4. 검류계
                                                                                  (정답률: 62%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 그림에서 2[Ω], 3[Ω], 4[Ω]의 저항을 직렬로 연결하고 전압 ET=9[V]를 인가할 때 4[Ω]에 의한 전압 강하[V]는?

                                                                                    1. 2
                                                                                    2. 3
                                                                                    3. 4
                                                                                    4. 5
                                                                                    (정답률: 63%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 도선에 전류가 흐를 때 발생하는 열량은?

                                                                                      1. 저항의 세기에 반비례한다.
                                                                                      2. 전류의 세기에 반비례한다.
                                                                                      3. 전류 세기의 제곱에 비례한다.
                                                                                      4. 전류 세기의 제곱에 반비례한다.
                                                                                      (정답률: 62%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 3상 유도전동기에서 기동 시에는 Y결선으로 운전하여 기동 전류를 감소시키고, 전동기의 속도가 점차로 증가하여 정격 속도에 이르면 △결선으로 정상 운전하는 기동법은?

                                                                                        1. 전전압 기동법
                                                                                        2. Y-△ 기동법
                                                                                        3. 기동 보상기법
                                                                                        4. △-Y 기동법
                                                                                        (정답률: 71%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 검출 스위치가 아닌 것은?

                                                                                          1. 리밋 스위치
                                                                                          2. 광전 스위치
                                                                                          3. 버튼 스위치
                                                                                          4. 근접 스위치
                                                                                          (정답률: 68%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 중 동기기의 전기자 반작용에 해당되지 않는 것은?

                                                                                            1. 교차자화작용
                                                                                            2. 감자작용
                                                                                            3. 증자작용
                                                                                            4. 회절작용
                                                                                            (정답률: 55%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 일반적인 가정에서 제일 많이 사용하는 전원 방식은?

                                                                                              1. 단상 직류 220[V]
                                                                                              2. 단상 교류 220[V]
                                                                                              3. 3상 직류 220[V]
                                                                                              4. 3상 교류 220[V]
                                                                                              (정답률: 64%)
                                                                                                profile_image
                                                                                                1

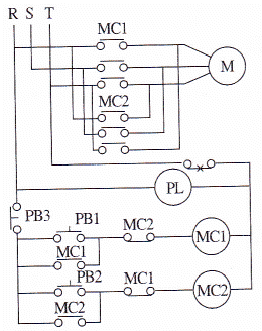

                                                                                                48. 시퀀스 회로에서 전동기를 표시하는 것은?

                                                                                                1. M
                                                                                                2. PL
                                                                                                3. MCL
                                                                                                4. MC2
                                                                                                (정답률: 73%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 시퀀스 제어(Sequence Control)의 기능에 대한 용어를 잘못 설명한 것은?

                                                                                                  1. 여자 : 릴레이 전자접촉기 등의 코일에 전류가 흘러서 전자석이 되는 것
                                                                                                  2. 소자 : 릴레이 전자접촉기 등의 코일에 흐르고 있는 전류를 차단하여 자력을 잃게 하는 것
                                                                                                  3. 인칭 : 기계의 동작을 느리게 하기 위해 동작을 반복 하여 행하는 것
                                                                                                  4. 인터록 : 복수의 동작을 관여시키는 것으로 어떤 조건을 갖추기까지의 동작을 정지시키는 것
                                                                                                  (정답률: 65%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 회로 시험기 사용에서 저항 측정 시 전환 스위치를 R×100에 놓았을 때 계기의 바늘이 50[Ω]을 가리켰다면 측정된 저항값은?

                                                                                                    1. 50[Ω]
                                                                                                    2. 100[Ω]
                                                                                                    3. 500[Ω]
                                                                                                    4. 5,000[Ω]
                                                                                                    (정답률: 78%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. R-C직렬회로에서 임피던스가 10[Ω], 저항이 8[Ω]일 때 용량리액턴스[Ω]는?

                                                                                                      1. 4
                                                                                                      2. 5
                                                                                                      3. 6
                                                                                                      4. 7
                                                                                                      (정답률: 58%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 저항 R[Ω]과 유도리액턴스가 XL[Ω]이 직렬로 접속된 회로의 임피던스 Z[Ω]의 값은?

                                                                                                        (정답률: 76%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 중 회로 시험기를 사용할 때 극성에 주의해서 측정해야 하는 것은?

                                                                                                          1. 저항
                                                                                                          2. 교류전압
                                                                                                          3. 직류전압
                                                                                                          4. 주파수
                                                                                                          (정답률: 60%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. ISO 규격에 있는 관용 테이퍼 수나사의 기호는?

                                                                                                            1. R
                                                                                                            2. S
                                                                                                            3. Tr
                                                                                                            4. TM
                                                                                                            (정답률: 61%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 기계제도에 사용하는 선의 분류에서 가는 실선의 용도가 아닌 것은?

                                                                                                              1. 치수선
                                                                                                              2. 치수 보조선
                                                                                                              3. 지시선
                                                                                                              4. 외형선
                                                                                                              (정답률: 80%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. A : B로 척도를 표시할 때 A : B의 설명이 가장 적합한 것은? (순서대로 A, B)

                                                                                                                1. 도면에서의 길이 : 대상물의 실제 길이
                                                                                                                2. 도면에서의 치수 : 대상물의 실제 치수
                                                                                                                3. 대상물의 실제 길이 : 도면에서의 길이
                                                                                                                4. 대상물의 크기 : 도면의 크기
                                                                                                                (정답률: 62%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 배관의 간략 도시방법에서 파이프의 영구 결합부(용접 또는 다른 공법에 의한다) 상태를 나타내는 것은?

                                                                                                                  (정답률: 83%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 그림과 같은 입체도에서 화살표 방향을 정면도로 했을 때 평면도로 가장 적합한 것은?

                                                                                                                    (정답률: 81%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 그림의 ㉠ 부분과 같이 경사면부가 있는 대상물에서 그 경사면의 실형을 표시할 필요가 있는 경우 사용하는 투상도는?

                                                                                                                      1. 국부 투상도
                                                                                                                      2. 전개 투상도
                                                                                                                      3. 회전 투상도
                                                                                                                      4. 보조 투상도
                                                                                                                      (정답률: 62%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 배관 도시 기호 중 체크 밸브를 나타내는 것은?

                                                                                                                        (정답률: 60%)
                                                                                                                          profile_image
                                                                                                                          1
