건설기계설비기사 (2021-03-07 기출문제)
목록

1과목: 재료역학

1. 직사각형(b×h)의 단면적 A를 갖는 보에 전단력 V가 작용할 때 최대 전단응력은?

(정답률: 52%)
    profile_image
    1

    2. 상단이 고정된 원추 형체의 단위체적에 대한 중량을 γ라 하고 원추 밑면의 지름이 d, 높이가 L 일 때 이 재료의 최대 인장응력을 나타낸 식은? (단, 자중만을 고려한다.)

    (정답률: 47%)
      profile_image
      1

      3. 그림과 같이 균일단면 봉이 100kN의 압축하중을 받고 있다. 재료의 경사 단면 Z-Z에 생기는 수직응력 σn, 전단응력 τn의 값은 약 몇 MPa 인가? (단, 균일단면 봉의 단면적은 1000mm2 이다.)

      1. σn = -38.2, τn = 26.7
      2. σn = -68.4, τn = 58.8
      3. σn = -75.0, τn = 43.3
      4. σn = -86.2, τn = 56.8
      (정답률: 45%)
        profile_image
        1

        4. 반원 부재에 그림과 같이 0.5R 지점에 하중 P가 작용할 때 지지점 B에서의 반력은?

        1. P/4
        2. P/2
        3. 3P/4
        4. P
        (정답률: 50%)
          profile_image
          1

          5. 두께 10mm인 강판으로 직경 2.5m의 원통형 압력용기를 제작하였다. 최대 내부 압력이 1200kPa 일 때 축방향 응력은 몇 MPa 인가?

          1. 75
          2. 100
          3. 125
          4. 150
          (정답률: 41%)
            profile_image
            1

            6. 두 변의 길이가 각각 b, h 인 직사각형의 A점에 관한 극관성 모멘트는?

            (정답률: 30%)
              profile_image
              1

              7. 보의 길이 ℓ에 등분포하중 w를 받는 직사각형 단순보의 최대 처짐량에 대한 설명으로 옳은 것은? (단, 보의 자중은 무시한다.)

              1. 보의 폭에 정비례한다.
              2. l의 3승에 정비례한다.
              3. 보의 높이의 2승에 반비례한다.
              4. 세로탄성계수에 반비례한다.
              (정답률: 49%)
                profile_image
                1

                8. 그림에서 고정단에 대한 자유단의 전 비틀림각은? (단, 전단탄성계수는 100GPa 이다.)

                1. 0.00025 rad
                2. 0.0025 rad
                3. 0.025 rad
                4. 0.25 rad
                (정답률: 41%)
                  profile_image
                  1

                  9. 지름 20mm인 구리합금 봉에 30kN의 축방향 인장하중이 작용할 때 체적변형률은 약 얼마인가? (단, 세로탄성계수는 100GPa, 프와송비는 0.3 이다.)

                  1. 0.38
                  2. 0.038
                  3. 0.0038
                  4. 0.00038
                  (정답률: 34%)
                    profile_image
                    1

                    10. 원통형 코일스프링에서 코일 반지름 R, 소선의 지름 d, 전단탄성계수를 G라고 하면 코일 스프링 한 권에 대해서 하중 P가 작용할 때 비틀림각 ø를 나타내는 식은?

                    (정답률: 39%)
                      profile_image
                      1

                      11. 그림과 같은 일단고정 타단지지보의 중앙에 P=4800N의 하중이 작용하면 지지점의 반력(RB)는 약 몇 kN 인가?

                      1. 3.2
                      2. 2.6
                      3. 1.5
                      4. 1.2
                      (정답률: 40%)
                        profile_image
                        1

                        12. 단면적이 각각 A1, A2, A3 이고, 탄성계수가 각각 E1, E2, E3인 길이 ℓ인 재료가 강성판 사이에서 인장하중 P를 받아 탄성변형 했을 때 재료 1, 3 내부에 생기는 수직응력은? (단, 2개의 강성판은 항상 수평을 유지한다.)

                        (정답률: 49%)
                          profile_image
                          1

                          13. 그림과 같이 등분포하중 w가 가해지고 B점에서 지지되어 있는 고정 지지보가 있다. A점에 존재하는 반력 중 모멘트는?

                          1. (시계방향)
                          2. (반시계방향)
                          3. (시계방향)
                          4. (반시계방향)
                          (정답률: 30%)
                            profile_image
                            1

                            14. 지름 6mm인 곧은 강선을 지름 1.2m의 원봉에 감았을 때 강선에 생기는 최대 굽힘응력은 약 몇 MPa 인가? (단, 세로탄성계수는 200GPa이다.)

                            1. 500
                            2. 800
                            3. 900
                            4. 1000
                            (정답률: 23%)
                              profile_image
                              1

                              15. 지름 20mm, 길이 50mm의 구리 막대의 양단을 고정하고 막대를 가열하여 40℃ 상승했을 때 고정단을 누르는 힘은 약 몇 kN 인가? (단, 구리의 선팽창계수 α=0.16×10-4/℃, 세로탄성계수는 110GPa 이다.)

                              1. 52
                              2. 30
                              3. 25
                              4. 22
                              (정답률: 44%)
                                profile_image
                                1

                                16. 지름 10mm, 길이 2m 인 둥근 막대의 한끝을 고정하고 타단을 자유로이 10°만큼 비틀었다면 막대에 생기는 최대 전단응력은 약 몇 MPa 인가? (단, 재료의 전단탄성계수는 84GPa 이다.)

                                1. 18.3
                                2. 36.6
                                3. 54.7
                                4. 73.2
                                (정답률: 40%)
                                  profile_image
                                  1

                                  17. 단면계수가 0.01m3 사각형 단면의 양단 고정보가 2m의 길이를 가지고 있다. 중앙에 최대 몇 kN의 집중하중을 가할 수 있는가? (단, 재료의 허용굽힘응력은 80 MPa 이다.)

                                  1. 800
                                  2. 1600
                                  3. 2400
                                  4. 3200
                                  (정답률: 24%)
                                    profile_image
                                    1

                                    18. 그림과 같이 균일분포 하중을 받는 보의 지점 B에서의 굽힘모멘트는 몇 kN·m 인가?

                                    1. 16
                                    2. 10
                                    3. 8
                                    4. 1.6
                                    (정답률: 40%)
                                      profile_image
                                      1

                                      19. 길이 500mm, 지름 16mm의 균일한 강봉의 양 끝에 12kN의 축 방향 하중이 작용하여 길이는 300μm 가 증가하고 지름은 2.4μm가 감소하였다. 이 선형 탄성 거동하는 봉 재료의 프와송비는?

                                      1. 0.22
                                      2. 0.25
                                      3. 0.29
                                      4. 0.32
                                      (정답률: 41%)
                                        profile_image
                                        1

                                        20. 지름이 2cm 이고 길이가 1m인 원통형 중실기둥의 좌굴에 관한 임계하중을 오일러공식으로 구하면 약 몇 kN 인가? (단, 기둥의 양단은 회전단이고, 세로탄성곗는 200GPa 이다.)

                                        1. 11.5
                                        2. 13.5
                                        3. 15.5
                                        4. 17.5
                                        (정답률: 44%)
                                          profile_image
                                          1

                                          2과목: 기계열역학

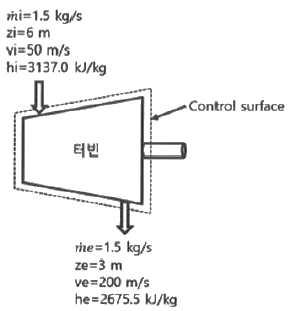

                                          21. 증기터빈에서 질량유량이 1.5kg/s 이고, 열손실률이 8.5kW 이다. 터빈으로 출입하는 수증기에 대한 값은 아래 그림과 같다면 터빈의 출력은 약 몇 kW 인가?

                                          1. 273 kW
                                          2. 656 kW
                                          3. 1357 kW
                                          4. 2616 kW
                                          (정답률: 30%)
                                            profile_image
                                            1

                                            22. 수소(H2)가 이상기체라면 절대압력 1MPa, 온도 100℃ 에서의 비체적은 약 몇 m3/kg인가? (단, 일반기체상수는 8.3145 kJ/(kmol·K) 이다.)

                                            1. 0.781
                                            2. 1.26
                                            3. 1.55
                                            4. 3.46
                                            (정답률: 34%)
                                              profile_image
                                              1

                                              23. 열펌프를 난방에 이용하려고 한다. 실내 온도는 18℃이고, 실외 온도는 –15℃이며 벽을 통한 열손실은 12kW 이다. 열펌프를 구동하기 위해 필요한 최소 동력은 약 몇 kW 인가?

                                              1. 0.65 kW
                                              2. 0.74 kW
                                              3. 1.36 kW
                                              4. 1.53 kW
                                              (정답률: 28%)
                                                profile_image
                                                1

                                                24. 계가 정적과정으로 상태 1에서 상태 2로 변화할 때 단순압축성 계에 대한 열역학 제1법칙을 바르게 설명한 것은? (단, U, Q, W는 각각 내부에너지, 열량, 일량이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                1. U1 - U2 = Q12
                                                2. U2 - U1 = Q12
                                                3. U1 - U2 = W12
                                                4. U2 - U1 = W12
                                                (정답률: 12%)
                                                  profile_image
                                                  1

                                                  25. 완전가스의 내부에너지(u)는 어떤 함수인가?

                                                  1. 압력과 온도의 함수이다.
                                                  2. 압력만의 함수이다.
                                                  3. 체적과 압력의 함수이다.
                                                  4. 온도만의 함수이다.
                                                  (정답률: 33%)
                                                    profile_image
                                                    1

                                                    26. 비열비가 1.29, 분자량이 44인 이상 기체의 정압비열은 약 몇 kJ/(kg·K)인가? (단, 일반기체상수는 8.3145 kJ/(kmol·K) 이다.)

                                                    1. 0.51
                                                    2. 0.69
                                                    3. 0.84
                                                    4. 0.91
                                                    (정답률: 36%)
                                                      profile_image
                                                      1

                                                      27. 계가 비가역 사이클을 이룰 때 클라우지우스(Clausius)의 적분을 옳게 나타낸 것은? (단, T는 온도, Q는 열량이다.)

                                                      (정답률: 31%)
                                                        profile_image
                                                        1

                                                        28. 한 밀폐계가 190kJ의 열을 받으면서 외부에 20kJ의 일을 한다면 이 계의 내부에너지의 변화는 약 얼마인가?

                                                        1. 210 kJ 만큼 증가한다.
                                                        2. 210 kJ 만큼 감소한다.
                                                        3. 170 kJ 만큼 증가한다.
                                                        4. 170 kJ 만큼 감소한다.
                                                        (정답률: 39%)
                                                          profile_image
                                                          1

                                                          29. 밀폐용기에 비내부에너지가 200kJ/kg인 기체가 0.5kg 들어있다. 이 기체를 용량이 500W인 전기가열기로 2분 동안 가열한다면 최종상태에서 기체의 내부에너지는 약 몇 kJ 인가? (단, 열량은 기체로만 전달된다고 한다.)

                                                          1. 20 kJ
                                                          2. 100 kJ
                                                          3. 120 kJ
                                                          4. 160 kJ
                                                          (정답률: 37%)
                                                            profile_image
                                                            1

                                                            30. 온도가 127℃, 압력이 0.5MPa, 비체적이 0.4m3/kg인 이상기체가 같은 압력하에서 비체적이 0.3m3/kg 으로 되었다면 온도는 약 몇 ℃가 되는가?

                                                            1. 16
                                                            2. 27
                                                            3. 96
                                                            4. 300
                                                            (정답률: 32%)
                                                              profile_image
                                                              1

                                                              31. 온도 20℃에서 계기압력 0.183MPa의 타이어가 고속주행으로 온도 80℃로 상승할 때 압력은 주행 전과 비교하여 약 몇 kPa 상승하는가? (단, 타이어의 체적은 변하지 않고, 타이어 내의 공기는 이상기체로 가정하며, 대기압은 101.3 kPa 이다.)

                                                              1. 37 kPa
                                                              2. 58 kPa
                                                              3. 286 kPa
                                                              4. 445 kPa
                                                              (정답률: 24%)
                                                                profile_image
                                                                1

                                                                32. 다음 중 가장 낮은 온도는?

                                                                1. 104 ℃
                                                                2. 284 °F
                                                                3. 410 K
                                                                4. 684 R
                                                                (정답률: 40%)
                                                                  profile_image
                                                                  1

                                                                  33. 온도 15℃, 압력 100kPa 상태의 체적이 일정한 용기 안에 어떤 이상 기체 5kg이 들어 있다. 이 기체가 50℃가 될 때까지 가열되는 동안의 엔트로피 증가량은 약 몇 kJ/K인가? (단, 이 기체의 정압비열과 정적비열은 각각 1001 kJ/(kg·K), 0.717 kJ/(kg·K) 이다.)

                                                                  1. 0.411
                                                                  2. 0.486
                                                                  3. 0.575
                                                                  4. 0.732
                                                                  (정답률: 29%)
                                                                    profile_image
                                                                    1

                                                                    34. 증기를 가역 단열과정을 거쳐 팽창시키면 증기의 엔트로피는?

                                                                    1. 증가한다.
                                                                    2. 감소한다.
                                                                    3. 변하지 않는다.
                                                                    4. 경우에 따라 증가도 하고, 감소도 한다.
                                                                    (정답률: 40%)
                                                                      profile_image
                                                                      1

                                                                      35. 증기동력 사이클의 종류 중 재열사이클의 목적으로 가장 거리가 먼 것은?

                                                                      1. 터빈 출구의 습도가 증가하여 터빈 날개를 보호한다.
                                                                      2. 이론 열효율이 증가한다.
                                                                      3. 수명이 연장된다.
                                                                      4. 터빈 출구의 질(quality)을 향상시킨다.
                                                                      (정답률: 34%)
                                                                        profile_image
                                                                        1

                                                                        36. 오토사이클의 압축비(ε)가 8 일 때, 이론 열효율은 약 몇 % 인가? (단, 비열비(k)는 1.4 이다.)

                                                                        1. 36.8%
                                                                        2. 46.7%
                                                                        3. 56.5%
                                                                        4. 66.6%
                                                                        (정답률: 38%)
                                                                          profile_image
                                                                          1

                                                                          37. 10℃에서 160℃까지 공기의 평균 정적비열은 0.7315 kJ/(kg·K)이다. 이 온도 변화에서 공기 1kg의 내부에너지 변호는 약 몇 kJ 인가?

                                                                          1. 101.1 kJ
                                                                          2. 109.7 kJ
                                                                          3. 120.6 kJ
                                                                          4. 131.7 kJ
                                                                          (정답률: 41%)
                                                                            profile_image
                                                                            1

                                                                            38. 이상적인 카르노 사이클의 열기관이 500℃인 열원으로부터 500 kJ을 받고, 25℃에 열을 방출한다. 이 사이클의 일(W)과 효율(ηth)은 얼마인가?

                                                                            1. W = 307.2 kJ, ηth = 0.6143
                                                                            2. W = 307.2 kJ, ηth = 0.5748
                                                                            3. W = 250.3 kJ, ηth = 0.6143
                                                                            4. W = 250.3 kJ, ηth = 0.5748
                                                                            (정답률: 38%)
                                                                              profile_image
                                                                              1

                                                                              39. 과열증기를 냉각시켰더니 포화영역 안으로 들어와서 비체적이 0.2327m3/kg 이 되었다. 이 때 포화액과 포화증기의 비체적이 각각 1.079×10-3m3/kg, 0.5243m3/kg 이라면, 건도는 얼마인가?

                                                                              1. 0.964
                                                                              2. 0.772
                                                                              3. 0.653
                                                                              4. 0.443
                                                                              (정답률: 36%)
                                                                                profile_image
                                                                                1

                                                                                40. 어떤 냉동기에서 0℃의 물로 0℃의 얼음 2ton을 만드는데 180MJ의 일이 소요된다면 이 냉동기의 성적계수는? (단, 물의 용해열은 334 kJ/kg 이다.)

                                                                                1. 2.⑤
                                                                                2. 2.32
                                                                                3. 2.65
                                                                                4. 3.71
                                                                                (정답률: 34%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계유체역학

                                                                                  41. 유동장에 미치는 힘 가운데 유체의 압축성에 의한 힘만이 중요할 때에 적용할 수 있는 무차원수로 옳은 것은?

                                                                                  1. 오일러수
                                                                                  2. 레이놀즈수
                                                                                  3. 프루드수
                                                                                  4. 마하수
                                                                                  (정답률: 19%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. Stokes의 법칙에 의해 비압축성 점성유체에 구(sphere)가 낙하될 때 항력(D)을 나타낸 식으로 옳은 것은? (단, μ : 유체의 점성계수, α : 구의 반지름, V : 구의 평균속도, CD : 항력계수, 레이놀즈수가 1보다 작아 박리가 존재하지 않는다고 가정한다.)

                                                                                    1. D = 6παμV
                                                                                    2. D = 4 αμV
                                                                                    3. D = 2παμV
                                                                                    4. D = CDπαμV
                                                                                    (정답률: 35%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 경계층의 박리(Sparation)가 일어나는 주 원인은?

                                                                                      1. 압력이 증기압 이하로 떨어지기 때문에
                                                                                      2. 유동방향으로 밀도가 감소하기 때문에
                                                                                      3. 경계층의 두께가 0으로 수렴하기 때문에
                                                                                      4. 유동과정에 역압력 구배가 발생하기 때문에
                                                                                      (정답률: 35%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 길이 600m 이고 속도 15km/h 인 선박에 대해 물속에서의 조파 저항을 연구하기 위해 길이 6m인 모형선의 속도는 몇 km/h 으로 해야 하는가?

                                                                                        1. 2.7
                                                                                        2. 2.0
                                                                                        3. 1.5
                                                                                        4. 1.0
                                                                                        (정답률: 38%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 안지름 1cm의 원관 내를 유동하는 0℃의 물의 층류 임계레이놀즈수가 2100일 때 임계속도는 약 몇 cm/s 인가? (단, 0℃ 물의 동점성계수는 0.01787 cm2/s 이다.)

                                                                                          1. 37.5
                                                                                          2. 375
                                                                                          3. 75.1
                                                                                          4. 751
                                                                                          (정답률: 34%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 어떤 물체가 대기 중에서 무게는 6N 이고 수중에서 무게는 1.1N 이었다. 이 물체의 비중은 약 얼마인가?

                                                                                            1. 1.1
                                                                                            2. 1.2
                                                                                            3. 2.4
                                                                                            4. 5.5
                                                                                            (정답률: 18%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 기준면에 있는 어떤 지점에서의 물의 유속이 6m/s, 압력이 40kPa 일 때 이 지점에서의 물의 수력기울기선의 높이는 약 몇 m 인가?

                                                                                              1. 3.24
                                                                                              2. 4.08
                                                                                              3. 5.92
                                                                                              4. 6.81
                                                                                              (정답률: 21%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. (x, y) 좌표계의 비회전 2차원 유동장에서의 속도 포텐셜(potential) ø는 ø=2x2y 로 주어졌다. 이 때 점(3, 2)인 곳에서 속도 벡터는? (단, 속도포텐셜 ø는 로 정의된다.)

                                                                                                (정답률: 39%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 지름 D1=30cm의 원형 물제트가 대기압 상태에서 V의 속도로 중앙부분에 구멍이 뚫린 고정 원판에 충돌하여, 원판 뒤로 지름 D2=10cm의 원형 물제트가 같은 속도로 흘러나가고 있다. 이 원판이 받는 힘이 100N 이라면 물제트의 속도 V는 약 몇 m/s 인가?

                                                                                                  1. 0.95
                                                                                                  2. 1.26
                                                                                                  3. 1.59
                                                                                                  4. 2.35
                                                                                                  (정답률: 29%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 가스 속에 피토관을 삽입하여 압력을 측정하였더니 정체압이 128Pa, 정압이 120Pa 이었다. 이 위치에서의 유속은 몇 m/s 인가? (단, 가스의 밀도는 1.0 kg/m3이다.)

                                                                                                    1. 1
                                                                                                    2. 2
                                                                                                    3. 4
                                                                                                    4. 8
                                                                                                    (정답률: 32%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 지름 4m 의 원형수문이 수면과 수직방향이고 그 최상단이 수면에서 3.5m 만큼 잠겨있을 때 수문에 작용하는 힘 F와 수면으로부터 힘의 작용점까지의 거리 x는 각각 얼마인가?

                                                                                                      1. 638kN, 5.68m
                                                                                                      2. 677kN, 5.68m
                                                                                                      3. 638kN, 5.57m
                                                                                                      4. 677kN, 5.57m
                                                                                                      (정답률: 34%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 그림과 같은 탱크에서 A점에 표준 대기압이 작용하고 있을 때, B점의 절대압력은 약 몇 kPa 인가? (단, A점과 B점의 수직거리는 2.5m 이고 기름의 비중은 0.92 이다.)

                                                                                                        1. 78.8
                                                                                                        2. 788
                                                                                                        3. 179.8
                                                                                                        4. 1798
                                                                                                        (정답률: 37%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 2차원 직각좌표계 (x, y) 상에서 x방향의 속도 u = 1, y방향의 속도 v = 2x인 어떤 정상상태의 이상유체에 대한 유동장이 있다. 다음 중 같은 유선 상에 있는 점을 모두 고르면?

                                                                                                          1. ㄱ, ㄴ
                                                                                                          2. ㄴ, ㄷ
                                                                                                          3. ㄱ, ㄷ
                                                                                                          4. ㄱ, ㄴ, ㄷ
                                                                                                          (정답률: 19%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 표면장력이 0.07 N/m인 물방울의 내부압력이 외부압력보다 10Pa 크게 되려면 물방의 지름은 몇 cm 인가?

                                                                                                            1. 0.14
                                                                                                            2. 1.4
                                                                                                            3. 0.28
                                                                                                            4. 2.8
                                                                                                            (정답률: 32%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 일률(power)을 기본차원인 M(질량), L(길이), T(시간)로 나타내면?

                                                                                                              1. L2T-2
                                                                                                              2. ML2T-1
                                                                                                              3. ML2T-2
                                                                                                              4. ML2T-3
                                                                                                              (정답률: 35%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 평면 벽과 나란한 방향으로 점성계수가 2×10-5 Pa·s 인 유체가 흐를 때, 평면과의 수직거리 y[m]인 위치에서의 속도가 y = 5(1 – e-0.2v)[m/s] 이다. 유체에 걸리는 최대 전단응력은 약 몇 Pa 인가?

                                                                                                                1. 2×10-5
                                                                                                                2. 2×10-6
                                                                                                                3. 5×10-6
                                                                                                                4. 10-4
                                                                                                                (정답률: 32%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 수평으로 놓인 지름 10cm, 길이 200m 인 파이프에 완전히 열린 글로브 밸브가 설치되어 있고, 흐르는 물의 평균속도는 2m/s 이다. 파이프의 관마찰계수가 0.02이고, 전체 수두손실이 10m 이면, 글로브 밸브의 손실계수는 약 얼마인가?

                                                                                                                  1. 0.4
                                                                                                                  2. 1.8
                                                                                                                  3. 5.8
                                                                                                                  4. 9.0
                                                                                                                  (정답률: 25%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 동점성계수가 1×10-4 m2/s 인 기름이 안지름 50mm의 관을 3m/s의 속도로 흐를 때 관의 마찰계수는?

                                                                                                                    1. 0.015
                                                                                                                    2. 0.027
                                                                                                                    3. 0.043
                                                                                                                    4. 0.061
                                                                                                                    (정답률: 35%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 유체역학에서 연속방정식에 대한 설명으로 옳은 것은?

                                                                                                                      1. 뉴턴의 운동 제2법칙이 유체 중의 모든 점에서 만족하여야 함을 요구한다.
                                                                                                                      2. 에너지와 일 사이의 관계를 나타낸 것이다.
                                                                                                                      3. 한 유선 이에 두 점에 대한 단위 체적당의 운동량의 관계를 나타낸 것이다.
                                                                                                                      4. 검사체적에 대한 질량 보존을 나타내는 일반적인 표현식이다.
                                                                                                                      (정답률: 28%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 중 정체압의 설명으로 틀린 것은?

                                                                                                                        1. 정체압은 정압과 같거나 크다.
                                                                                                                        2. 정체압은 액주계로 측정할 수 없다.
                                                                                                                        3. 정체압은 유체의 밀도에 영향을 받는다.
                                                                                                                        4. 같은 정압의 유체에서는 속도가 빠를수록 정체압이 커진다.
                                                                                                                        (정답률: 28%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 유체기계 및 유압기기

                                                                                                                          61. 압축기의 손실을 기계손실과 유체손실로 구분할 때 다음 중 유체손실에 속하지 않는 것은?

                                                                                                                          1. 흡입구에서 송출구에 이르기까지 유체전체에 관한 마찰 손실
                                                                                                                          2. 곡관이나 단면변화에 의한 손실
                                                                                                                          3. 베어링, 패킹상자 및 기밀장치 등에 의한 손실
                                                                                                                          4. 회전차 입구 및 출구에서의 충돌손실
                                                                                                                          (정답률: 65%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 펌프의 운전 중 관로에 장치된 밸브를 급폐쇄한 경우 관로 내 압력이 변화(상승,하강 반복)되어 충격파가 발생하는 것은?

                                                                                                                            1. 공동현상
                                                                                                                            2. 수격현상
                                                                                                                            3. 서징현상
                                                                                                                            4. 부식작용
                                                                                                                            (정답률: 59%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 진공펌프의 성능표시에 대한 설명으로 틀린 것은?

                                                                                                                              1. 규정압력과 그 때의 배기용량으로 표시한다.
                                                                                                                              2. 도달 가능한 흡입 최소압은 성능을 평가하는 중요한 요소이다.
                                                                                                                              3. 대기압 이하의 압력표시에는 계기압력을 기준으로 한다.
                                                                                                                              4. 진공펌프의 압축비는 배기구의 압력을 흡기구의 압력으로 나눈 값이다.
                                                                                                                              (정답률: 50%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 다음 중 터보형 펌프가 아닌 것은?

                                                                                                                                1. 원심형 펌프
                                                                                                                                2. 벌류트 펌프
                                                                                                                                3. 사류 펌프
                                                                                                                                4. 피스톤 펌프
                                                                                                                                (정답률: 61%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 토마계수 σ를 사용하여 펌프의 캐비테이션이 발생하는 한계를 표시할 때, 캐비테이션이 발생하지 않는 영역을 바르게 표시한 것은? (단, H는 유효낙차, Ha는 대기압 수두, Hv는 포화증기압 수두, Hs는 흡출고를 나타낸다. 또한 펌프가 흡출하는 수면은 펌프 아래에 있다.)

                                                                                                                                  1. Ha-Hv-Hs ＞ σ×H
                                                                                                                                  2. Ha+Hv-Hs ＞ σ×H
                                                                                                                                  3. Ha-Hv-Hs ＜ σ×H
                                                                                                                                  4. Ha+Hv-Hs ＜ σ×H
                                                                                                                                  (정답률: 44%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 비교회전도 176m3/min, 회전수 2900rpm, 양정도 220m인 4단 원심펌프에서 유량(m3/min)은 얼마인가?

                                                                                                                                    1. 2.3
                                                                                                                                    2. 2.7
                                                                                                                                    3. 1.5
                                                                                                                                    4. 1.9
                                                                                                                                    (정답률: 39%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 입력축과 출력축의 토크를 변환시키기 위해 펌프 회전차와 터빈 회전차 중간에 스테이터를 설치한 유체전동기구는?

                                                                                                                                      1. 토크 컨버터
                                                                                                                                      2. 유체 커플링
                                                                                                                                      3. 축압기
                                                                                                                                      4. 서보밸브
                                                                                                                                      (정답률: 65%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 수차의 유효 낙차(effective head)를 가장 올바르게 설명한 것은?

                                                                                                                                        1. 총 낙차에서 도수로와 방수로의 손실 수두를 뺀 것
                                                                                                                                        2. 총 낙차에서 수압관 내의 손실 수두를 뺀 것
                                                                                                                                        3. 총 낙차에서 도수로, 수압관, 방수로의 손실 수두를 뺀 것
                                                                                                                                        4. 총 낙차에서 터빈의 손실 수두를 뺀 것
                                                                                                                                        (정답률: 47%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 유체기계 중 유체로부터 에너지를 받아 기계적 에너지로 변환시키는 장치로 볼 수 없는 것은?

                                                                                                                                          1. 송풍기
                                                                                                                                          2. 수차
                                                                                                                                          3. 유압모터
                                                                                                                                          4. 풍차
                                                                                                                                          (정답률: 59%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 프란시스 수차의 안내깃에 대한 설명으로 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                                            1. 회전차의 바깥에 위치한다.
                                                                                                                                            2. 부하 변동에 따라서 열림각이 변한다.
                                                                                                                                            3. 회전축에 의해 구동된다.
                                                                                                                                            4. 물의 선회 속도 성분을 주는 역할을 한다.
                                                                                                                                            (정답률: 38%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 압력 제어 밸브에서 어느 최소 유량에서 어느 최대 유량까지의 사이에 증대되는 압력은?

                                                                                                                                              1. 오버라이드 압력
                                                                                                                                              2. 전량 압력
                                                                                                                                              3. 정격압력
                                                                                                                                              4. 서지 압력
                                                                                                                                              (정답률: 56%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 개스킷(gasket)에 대한 설명으로 옳은 것은?

                                                                                                                                                1. 고정부분에 사용되는 실(seal)
                                                                                                                                                2. 운동부분에 사용되는 실(seal)
                                                                                                                                                3. 대기로 개방되어 있는 구멍
                                                                                                                                                4. 흐름의 단면적을 감소시켜 관로 내 저항을 갖게 하는 기구
                                                                                                                                                (정답률: 62%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 유압에서 체적탄성계수에 대한 설명으로 틀린 것은?

                                                                                                                                                  1. 압력의 단위와 같다.
                                                                                                                                                  2. 압력의 변화량과 체적의 변화량과 관계있다.
                                                                                                                                                  3. 체적탄성계수의 역수는 압축률로 표현한다.
                                                                                                                                                  4. 유압에 사용되는 유체가 압축되기 쉬운 정도를 나타낸 것으로 체적탄성계수가 클수록 압축이 잘 된다.
                                                                                                                                                  (정답률: 61%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 자중에 의한 낙하, 운동물체의 관성에 의한 액추에이터의 자중 등을 방지하기 위해 배압을 생기게 하고, 다른 방향의 흐름이 자유로 흐르도록 한 밸브는?

                                                                                                                                                    1. 풋 밸브
                                                                                                                                                    2. 스풀 밸브
                                                                                                                                                    3. 카운터 밸런스 밸브
                                                                                                                                                    4. 변환 밸브
                                                                                                                                                    (정답률: 65%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 펌프의 효율을 구하는 식으로 틀린 것은? (단, 펌프에 손실이 없을 때 토출압력은 P0, 실제 펌프 토출압력은 P, 이론 펌프 토출량은 Q0, 실제 펌프 토출량은 Q, 유체동력은 Lh, 축동력은 Ls이다.)

                                                                                                                                                      1. 용적효율 =
                                                                                                                                                      2. 압력효율 =
                                                                                                                                                      3. 기계효율 =
                                                                                                                                                      4. 전효율 = 효율×압력효율×기계효율
                                                                                                                                                      (정답률: 53%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 오일의 팽창, 수축을 이용한 유압 응용장치로 적절하지 않은 것은?

                                                                                                                                                        1. 전동 개폐 밸브
                                                                                                                                                        2. 압력계
                                                                                                                                                        3. 온도계
                                                                                                                                                        4. 쇼크 업소버
                                                                                                                                                        (정답률: 36%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 토출량이 일정한 용적형 펌프의 종류가 아닌 것은?

                                                                                                                                                          1. 기어 펌프
                                                                                                                                                          2. 베인 펌프
                                                                                                                                                          3. 터빈 펌프
                                                                                                                                                          4. 피스톤 펌프
                                                                                                                                                          (정답률: 58%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 그림과 같은 기호의 밸브 명칭은?

                                                                                                                                                            1. 스톱 밸브
                                                                                                                                                            2. 릴리프 밸브
                                                                                                                                                            3. 체크 밸브
                                                                                                                                                            4. 가변 교축 밸브
                                                                                                                                                            (정답률: 65%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 유압 모터의 효율에 대한 설명으로 틀린 것은?

                                                                                                                                                              1. 전효율은 체적효율에 비례한다.
                                                                                                                                                              2. 전효율은 기계효율에 반비례한다.
                                                                                                                                                              3. 전효율은 축 출력과 유체 압력의 비로 표현한다.
                                                                                                                                                              4. 체적효율은 실제송출유량과 이론송출유량의 비로 표현한다.
                                                                                                                                                              (정답률: 58%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

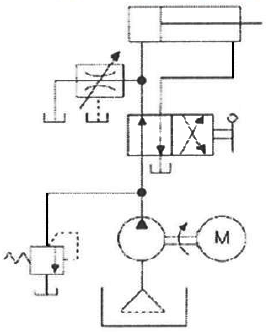

                                                                                                                                                                80. 그림과 같은 유압회로의 명칭으로 적합한 것은?

                                                                                                                                                                1. 어큐뮬레이터 회로
                                                                                                                                                                2. 시퀀스 회로
                                                                                                                                                                3. 블리드 오프 회로
                                                                                                                                                                4. 로킹(로크) 회로
                                                                                                                                                                (정답률: 53%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  5과목: 건설기계일반 및 플랜트배관

                                                                                                                                                                  81. 굴삭기의 작업 장치 중 유압 셔블(shovel)에 대한 설명으로 적절하지 않은 것은?

                                                                                                                                                                  1. 백호 버킷을 뒤집어 사용하기도 한다.
                                                                                                                                                                  2. 페이스 셔블이라고 한다.
                                                                                                                                                                  3. 장비가 있는 지면보다 낮은 곳을 굴착하기에 적합하다.
                                                                                                                                                                  4. 산악지역에서 토사, 암반 등을 굴착하여 트럭에 싣기에 적합한 장치이다.
                                                                                                                                                                  (정답률: 57%)
                                                                                                                                                                    profile_image
                                                                                                                                                                    1

                                                                                                                                                                    82. 앞쪽에서 굴착하여 로더 차체 위를 넘어 후면에 적재할 수 있는 것으로 터널공사 등에 효과적인 것은?

                                                                                                                                                                    1. 오버 헤드형 로더
                                                                                                                                                                    2. 백호 셔블형 로더
                                                                                                                                                                    3. 프런트 엔드형 로더
                                                                                                                                                                    4. 사이드 덤프형 로더
                                                                                                                                                                    (정답률: 67%)
                                                                                                                                                                      profile_image
                                                                                                                                                                      1

                                                                                                                                                                      83. 아스팔트 피니셔에서 노면에 살포된 혼합재료를 매끈하게 다듬는 판은?

                                                                                                                                                                      1. 스크리드
                                                                                                                                                                      2. 피더
                                                                                                                                                                      3. 리시빙 호퍼
                                                                                                                                                                      4. 아스팔트 캐틀
                                                                                                                                                                      (정답률: 54%)
                                                                                                                                                                        profile_image
                                                                                                                                                                        1

                                                                                                                                                                        84. 스크레이퍼에서 시간당 작업량(W)을 구하는 식으로 옳은 것은? (단, 볼의 용량 Q(m3), 토량환산계수 f, 스크레이퍼 작업효율 E, 사이클시간 Cm(min)이다.)

                                                                                                                                                                        (정답률: 54%)
                                                                                                                                                                          profile_image
                                                                                                                                                                          1

                                                                                                                                                                          85. 증기사용설비 중 응축수를 외부로 자동배출하는 장치로서 응축수에 의한 효율저하를 방지하기 위한 것은?

                                                                                                                                                                          1. 증발기
                                                                                                                                                                          2. 탈기기
                                                                                                                                                                          3. 인젝터
                                                                                                                                                                          4. 증기트랩
                                                                                                                                                                          (정답률: 55%)
                                                                                                                                                                            profile_image
                                                                                                                                                                            1

                                                                                                                                                                            86. 강판제의 드럼 바깥둘레에 여러 개의 돌기가 용접으로 고정되어 있어 흙을 다지는데 매우 효과적인 것은?

                                                                                                                                                                            1. 타이어형 롤러
                                                                                                                                                                            2. 탬핑 롤러
                                                                                                                                                                            3. 머캐덤 롤러
                                                                                                                                                                            4. 탠덤 롤러
                                                                                                                                                                            (정답률: 41%)
                                                                                                                                                                              profile_image
                                                                                                                                                                              1

                                                                                                                                                                              87. 굴삭기의 작업장치가 아닌 것은?

                                                                                                                                                                              1. 붐
                                                                                                                                                                              2. 암
                                                                                                                                                                              3. 버킷
                                                                                                                                                                              4. 마스트
                                                                                                                                                                              (정답률: 51%)
                                                                                                                                                                                profile_image
                                                                                                                                                                                1

                                                                                                                                                                                88. 일반적인 지게차 조향장치로 가장 적절한 방식은?

                                                                                                                                                                                1. 전륜(앞바퀴)조향식에 유압식으로 제어
                                                                                                                                                                                2. 후륜(뒷바퀴)조향식에 유압식으로 제어
                                                                                                                                                                                3. 전륜(앞바퀴)조향식에 공압식으로 제어
                                                                                                                                                                                4. 후륜(뒷바퀴)조향식에 공압식으로 제어
                                                                                                                                                                                (정답률: 60%)
                                                                                                                                                                                  profile_image
                                                                                                                                                                                  1

                                                                                                                                                                                  89. 강의 표면을 경화시키는 방법으로 화학적 경화법이 아닌 것은?

                                                                                                                                                                                  1. 침탄법
                                                                                                                                                                                  2. 질화법
                                                                                                                                                                                  3. 고주파 경화법
                                                                                                                                                                                  4. 청화법
                                                                                                                                                                                  (정답률: 63%)
                                                                                                                                                                                    profile_image
                                                                                                                                                                                    1

                                                                                                                                                                                    90. 조향기어의 섹터축과 세레이션으로 연결되며 조향핸들을 움직이면 중심링크나 드래그링크를 밀거나 당기는 것은?

                                                                                                                                                                                    1. 센터 링크
                                                                                                                                                                                    2. 피트먼 암
                                                                                                                                                                                    3. 타이로드
                                                                                                                                                                                    4. 조향너클
                                                                                                                                                                                    (정답률: 34%)
                                                                                                                                                                                      profile_image
                                                                                                                                                                                      1

                                                                                                                                                                                      91. 일반적은 스테인리스 강관에 대한 설명으로 적절하지 않은 것은?

                                                                                                                                                                                      1. 크롬을 첨가하며 크롬이 산소나 수산기와 결합하여 강의 표면에 얇은 보호피막을 만들며 이 피막이 부식의 진행을 막는다.
                                                                                                                                                                                      2. 용도별로 배관용, 보일러용, 기계구조용 등으로 구분할 수 있다.
                                                                                                                                                                                      3. 강관에 비해 기계적 성질이 좋으나 두께가 두꺼워 운반에 어려움이 있다.
                                                                                                                                                                                      4. 나사식, 용접식, 몰코식 이음법 등 특수 시공법으로 시공이 간단하다.
                                                                                                                                                                                      (정답률: 60%)
                                                                                                                                                                                        profile_image
                                                                                                                                                                                        1

                                                                                                                                                                                        92. 배관부식에 대한 설명으로 틀린 것은?

                                                                                                                                                                                        1. 전면부식에는 극간부식, 입계부식, 선택부식이 있다.
                                                                                                                                                                                        2. 배관부식에는 금속의 이온화에 의한 부식, 외부에서의 전류에 의한 부식 등이 있다.
                                                                                                                                                                                        3. 부식은 물에 접하는 관의 내면에 많이 생기나, 지중 매설관 등은 지하수에 접하는 외벽에도 생긴다.
                                                                                                                                                                                        4. 관의 부식 상태는 관의 재질에 따라 따르나, 이에 접하는 물이나 공기가 크게 관계한다.
                                                                                                                                                                                        (정답률: 53%)
                                                                                                                                                                                          profile_image
                                                                                                                                                                                          1

                                                                                                                                                                                          93. 파이프와 파이프를 홈 조인트로 체결하기 위해 파이프 끝을 가공하는 기계는?

                                                                                                                                                                                          1. 기계톱 머신
                                                                                                                                                                                          2. 휠 고속절단기 머신
                                                                                                                                                                                          3. CNC 파이프 벤더
                                                                                                                                                                                          4. 그루빙 조인트 머신
                                                                                                                                                                                          (정답률: 47%)
                                                                                                                                                                                            profile_image
                                                                                                                                                                                            1

                                                                                                                                                                                            94. 유체의 흐름을 한쪽 방향으로만 흐르게 하고 역류 방지를 위해 수평·수직배관에 사용하는 체크밸브의 형식은?

                                                                                                                                                                                            1. 풋형
                                                                                                                                                                                            2. 스윙형
                                                                                                                                                                                            3. 리프트형
                                                                                                                                                                                            4. 다이아프램형
                                                                                                                                                                                            (정답률: 39%)
                                                                                                                                                                                              profile_image
                                                                                                                                                                                              1

                                                                                                                                                                                              95. 배관 중심선 간의 길이(L)를 나타내는 식으로 옳은 것은? (단, 이음쇠 중심에서 단면까지의 길이는 A, 나사가 물리는 최소길이(여유치수)는 a, 관의 길이는 l 이다.)

                                                                                                                                                                                              1. L = l + 2(A – a)
                                                                                                                                                                                              2. L = l - 2(A – a)
                                                                                                                                                                                              3. L = l + (A – a)
                                                                                                                                                                                              4. L = l - (A – a)
                                                                                                                                                                                              (정답률: 47%)
                                                                                                                                                                                                profile_image
                                                                                                                                                                                                1

                                                                                                                                                                                                96. 압축 공기를 관 속에 압입하여 이음매에서 공기가 새는 것을 조사하는 시험은?

                                                                                                                                                                                                1. 만수시험
                                                                                                                                                                                                2. 통수시험
                                                                                                                                                                                                3. 수압시험
                                                                                                                                                                                                4. 기압시험
                                                                                                                                                                                                (정답률: 61%)
                                                                                                                                                                                                  profile_image
                                                                                                                                                                                                  1

                                                                                                                                                                                                  97. 관 공작용 기계에서 동력 나사절삭기의 종류가 아닌 것은?

                                                                                                                                                                                                  1. 램식 나사절삭기
                                                                                                                                                                                                  2. 호브식 나사절삭기
                                                                                                                                                                                                  3. 오스터식 나사절삭기
                                                                                                                                                                                                  4. 다이헤드식 나사절삭기
                                                                                                                                                                                                  (정답률: 52%)
                                                                                                                                                                                                    profile_image
                                                                                                                                                                                                    1

                                                                                                                                                                                                    98. 배관지지 장치에 대한 설명으로 틀린 것은?

                                                                                                                                                                                                    1. 온도변화에 따른 관의 신축이 적합하고 관의지지 간격이 적당할 것
                                                                                                                                                                                                    2. 무거운 밸브나 계전기 등이 있는 경우 그 기기 가까이에 지지할 것
                                                                                                                                                                                                    3. 곡관부가 있을 경우 곡관부 멀리서 지지할 것
                                                                                                                                                                                                    4. 외부 충격, 진동에 충분히 견딜 수 있을 것
                                                                                                                                                                                                    (정답률: 57%)
                                                                                                                                                                                                      profile_image
                                                                                                                                                                                                      1

                                                                                                                                                                                                      99. 배관 재료를 재질별로 분류한 것으로 틀린 것은?

                                                                                                                                                                                                      1. 강관 : 탄소강 강관, 합금강 강관
                                                                                                                                                                                                      2. 주철관 : 보통 주철관, 고급 주철관
                                                                                                                                                                                                      3. 비철금속관 : 동관, 석면, 시멘트관
                                                                                                                                                                                                      4. 합성수지관 : 염화비닐관, 폴리에틸렌관
                                                                                                                                                                                                      (정답률: 57%)
                                                                                                                                                                                                        profile_image
                                                                                                                                                                                                        1

                                                                                                                                                                                                        100. 동관의 끝부분을 원형으로 정형하는 동관용 공구는?

                                                                                                                                                                                                        1. 리머(reamer)
                                                                                                                                                                                                        2. 사이징 툴(sizig tool)
                                                                                                                                                                                                        3. 튜브 커터(tube cutter)
                                                                                                                                                                                                        4. 파이프 커터(pipe cutter)
                                                                                                                                                                                                        (정답률: 43%)
                                                                                                                                                                                                          profile_image
                                                                                                                                                                                                          1

                                                                                                                                                                                                          CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                                                          문의: kj5359@gmail.com

                                                                                                                                                                                                          © 2025 CBT 기출문제. All rights reserved.
