건설기계설비기사 (2012-05-20 기출문제)
목록

1과목: 재료역학

1. 길이 3m의 직사각형 단면을 가진 외팔보에 단위 길이당 ω의 등분포하중이 작용하여 최대 굽힘응력 50MPa이 발생할 경우 최대 전단응력은 약 몇 MPa 인가? (단, 단면의 치수 폭×높이(b×h) = 6cm×10cm 이다.)

  1. 0.83
  2. 1.25
  3. 0.63
  4. 1.45
(정답률: 알수없음)
    profile_image
    1

    2. 그림에서 클램프(clamp)의 압축력이 P = 5 kN일 때 m-n 단면의 최소두께 h를 구하면 몇 cm 인가? (단, 직사각형 단면의 폭 b = 10mm, 편심거리 e = 50mm, 재료의 허용응력 σw = 150 MPa 이다.)

    1. 1.34
    2. 2.34
    3. 3.34
    4. 4.34
    (정답률: 알수없음)
      profile_image
      1

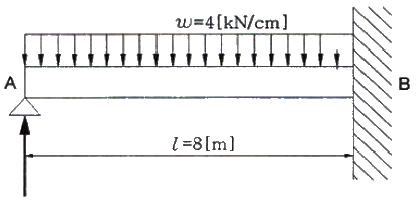

      3. 그림과 같은 일단고정 타단 지지보에서 B점에서의 모멘트 MB는 몇 kN·m 인가? (단, 균일단면보이며, 굽힘강성(EI)은 일정하다.)

      1. 800
      2. 2000
      3. 3200
      4. 4000
      (정답률: 알수없음)
        profile_image
        1

        4. 길이 3m의 부재가 하중을 받아 1.2mm 늘어났다. 이때 선형 탄성 거동을 갖는 부재의 변형률은?

        1. 3.6×10-4
        2. 3.6×10-3
        3. 4×10-4
        4. 4×10-3
        (정답률: 알수없음)
          profile_image
          1

          5. 순수굽힘을 받는 선형 탄성 균일단면보의 전단력 F와 굽힘모멘트 M 및 분포하중 ω[N/m] 사이에 옳은 관계식은?

          (정답률: 알수없음)
            profile_image
            1

            6. 그림에서와 같이 지름이 50cm, 무게가 100N의 잔디밭용 롤러를 높이 5cm의 계단위로 밀어서 막 움직이게 하는데 필요한 힘 F는 몇 N 인가?

            1. 200
            2. 87
            3. 125
            4. 153
            (정답률: 알수없음)
              profile_image
              1

              7. 그림과 같이 외팔보의 중앙에 집중 하중 P가 작용하면 자유단의 처짐은? (단, 보의 굽힘강성 EI는 일정하고, L은 보의 전체의 길이이다.)

              (정답률: 알수없음)
                profile_image
                1

                8. 그림과 같은 보가 집중하중 P를 받고 있다. 최대 굽힘 모멘트의 크기는?

                1. PL
                2. PL/2
                3. PL/4
                4. PL/8
                (정답률: 알수없음)
                  profile_image
                  1

                  9. 그림과 같이 재료와 단면적이 같고 길이가 서로 다른 강봉에 지지되어 있는 보에 하중을 가해 수평으로 유지하기 위한 비 a/b는?

                  (정답률: 알수없음)
                    profile_image
                    1

                    10. 중앙에 집중 모멘트 Mo(kN·m)가 작용하는 길이 L의 단순 지지보 내의 최대 굽힘응력은? (단, 보의 단면은 직경이 2a인 원이다.)

                    (정답률: 알수없음)
                      profile_image
                      1

                      11. 지름 d인 원형 단면봉이 비틀림 모멘트 T를 받을 때, 봉의 표면에 발생하는 최대 전단응력은? (단, G는 전단 탄성계수, θ는 봉의 단위 길이마다의 비틀림 각이다.)

                      (정답률: 알수없음)
                        profile_image
                        1

                        12. 다음과 같은 부재에 축 하중 P = 15kN이 가해졌을 때 x 방향의 길이는 0.003mm 증가하고 z 방향의 길이는 0.002mm 감소하였다면 이 선형 탄성 재료의 포아송 비는?

                        1. 0.28
                        2. 0.30
                        3. 0.33
                        4. 0.35
                        (정답률: 알수없음)
                          profile_image
                          1

                          13. 동일한 전단력이 작용할 때 원형 단면 보의 지름 D를 3D로 크게 하면 최대 전단응력 τmax는 어떻게 되는가?

                          1. 9 τmax
                          2. 3 τmax
                          (정답률: 알수없음)
                            profile_image
                            1

                            14. 길이가 L 이고 직경이 d인 축과 동일 재료로 만든 길이 3L인 축이 같은 크기의 비틀림모멘트를 받았을 때, 같은 각도만큼 비틀어지게 하려면 직경은 얼마가 되어야 하는가?

                            1. √2 d
                            2. 4√2 d
                            3. √3 d
                            4. 4√3 d
                            (정답률: 알수없음)
                              profile_image
                              1

                              15. 그림과 같이 평면응력 조건하에서 600kPa의 인장응력과 400kPa의 압축응력이 작용할 때 인장응력이 작용하는 면과 30°의 각도를 이루는 경사면에 생기는 수직응력은 몇 kPa 인가?

                              1. 150
                              2. 250
                              3. 350
                              4. 450
                              (정답률: 알수없음)
                                profile_image
                                1

                                16. 그림과 같이 지름 6mm 강선의 상단을 고정하고 하단에 지름 d1 = 100mm의 추를 달고 접선방향에 F = 10N의 힘을 작용시켜 비틀면 강선이 ø = 6.2° 로 비틀어졌다. 이 때 강선의 길이가 ℓ = 2m 라면 이 강선의 전단 탄성계수는 약 몇 GPa 인가?

                                1. 12
                                2. 84
                                3. 18
                                4. 73
                                (정답률: 알수없음)
                                  profile_image
                                  1

                                  17. 그림과 같이 10cm × 10cm 의 단면적을 갖고 양단이 회전단으로 된 부재가 중심축 방향으로 압축력 P가 작용하고 있을 때 장주의 길이가 2m라면 세장비는?

                                  1. 890
                                  2. 69
                                  3. 49
                                  4. 29
                                  (정답률: 알수없음)
                                    profile_image
                                    1

                                    18. 그림과 같이 노치가 있는 둥근봉이 인장력 P = 10kN을 받고 있다. 노치의 응력 집중계수가 a = 2.5라면, 노치부의 최대응력은 약 몇 MPa 인가?

                                    1. 3180
                                    2. 51
                                    3. 221
                                    4. 318
                                    (정답률: 알수없음)
                                      profile_image
                                      1

                                      19. 단면적이 일정한 강봉이 인장하중 W를 받아 탄성 한계 내에서 인장응력 σ가 발생하고, 이 때의 변형률이 ε이었다. 이 강봉의 단위체적 속에 저장되는 탄성에너지 U를 나타내는 식은? (단, 강봉의 탄성계수는 E 이다.)

                                      (정답률: 알수없음)
                                        profile_image
                                        1

                                        20. 두 변의 길이가 각각 b, h인 직사각형의 한 모서리 점에 관한 극관성 모멘트는?

                                        (정답률: 알수없음)
                                          profile_image
                                          1

                                          2과목: 기계열역학

                                          21. 압력 1000kPa, 온도 300℃ 상태의 수증기[엔탈피(h) = 3.51.15 kJ/kg, 엔트로피(s) = 7.1228 kJ/kg·K]가 증기터빈으로 들어가서 100kPa 상태로 나온다. 터빈의 출력 일은 370 kJ/kg 이다. 수증기표를 이용하여 터빈 효율을 구하면 약 얼마인가?

                                          1. 0.156
                                          2. 0.332
                                          3. 0.668
                                          4. 0.798
                                          (정답률: 알수없음)
                                            profile_image
                                            1

                                            22. 증기압축 냉동기에서 냉매가 순환되는 경로를 올바르게 나타낸 것은?

                                            1. 증발기 → 압축기 → 응축기 → 수액기 → 팽창밸브
                                            2. 증발기 → 응축기 → 수액기 → 팽창밸브 → 압축기
                                            3. 압축기 → 수액기 → 응축기 → 증발기 → 팽창밸브
                                            4. 압축기 → 증발기 → 팽창밸브 → 수액기 → 응축기
                                            (정답률: 알수없음)
                                              profile_image
                                              1

                                              23. 정압비열 209.5 J/kg·K 이고, 정적비열 159.6 J/kg·K인 이상기체의 기체상수는?

                                              1. 11.7 J/kg·K
                                              2. 27.4 J/kg·K
                                              3. 32.6 J/kg·K
                                              4. 49.9 J/kg·K
                                              (정답률: 알수없음)
                                                profile_image
                                                1

                                                24. 카르노사이클로 작동되는 열기관이 600 Kd서 800 kJ의 열을 받아 300 K에서 방출한다면 일은 약 몇 kJ 인가?

                                                1. 200
                                                2. 400
                                                3. 500
                                                4. 900
                                                (정답률: 알수없음)
                                                  profile_image
                                                  1

                                                  25. 어떤 발명가가 태양열 집열판에서 나오는 77℃의 온수에서 1 kW의 열을 받아 동력을 생성하는 열기관을 고안하였다고 주장한다. 이러한 열기관이 생성할 수 있는 최대 출력은? (단, 주위 공기의 온도는 27℃라고 가정한다.)

                                                  1. 1000 W
                                                  2. 649 W
                                                  3. 333 W
                                                  4. 143 W
                                                  (정답률: 알수없음)
                                                    profile_image
                                                    1

                                                    26. 열펌프를 난방에 이용하려 한다. 실내 온도는 18℃이고, 실외 온도는 –15℃이며 벽을 통한 열손실은 12 kW 이다. 열펌프를 구동하기 위해 필요한 최소 일률(동력)은?

                                                    1. 0.65 kW
                                                    2. 0.74 kW
                                                    3. 1.36 kW
                                                    4. 1.53 kW
                                                    (정답률: 알수없음)
                                                      profile_image
                                                      1

                                                      27. 체적이 일정하고 단열된 용기 내에 80℃, 320 kPa 의 헬륨 2kg 이 들어있다. 용기 내에 있는 회전날개가 20W의 동력으로 30분 동안 회전한다. 최종 온도는? (단, 헬륨의 정적비열(Cv) = 3.12 kJ/kg·K 이다.)

                                                      1. 76.2℃
                                                      2. 80.3℃
                                                      3. 82.9℃
                                                      4. 85.8℃
                                                      (정답률: 알수없음)
                                                        profile_image
                                                        1

                                                        28. 실린더 내의 이상기체 1 kg이 온도를 27℃로 일정하게 유지하면서 200 kPa에서 100 kPa 까지 팽창하였다. 기체가 한 일은? (단, 이 기체의 기체상수는 1 kJ/kg·K 이다.)

                                                        1. 27 kJ
                                                        2. 208 kJ
                                                        3. 300 kJ
                                                        4. 433 kJ
                                                        (정답률: 알수없음)
                                                          profile_image
                                                          1

                                                          29. 대기압 하에서 물질의 질량이 같을 때 엔탈피의 변화가 가장 큰 경우는?

                                                          1. 100℃ 물이 100℃ 수증기로 변화
                                                          2. 100℃ 공기가 200℃ 공기로 변화
                                                          3. 90℃의 물이 91℃ 물로 변화
                                                          4. 80℃의 공기가 82℃ 공기로 변화
                                                          (정답률: 알수없음)
                                                            profile_image
                                                            1

                                                            30. A, B 두 종류의 기체가 한 용기 안에서 박막으로 분리되어 있다. A의 체적은 0.1m3, 질량은 2kg이고, B의 체적은 0.4m3, 밀도는 1 kg/m3 이다. 박막이 파열되고 난 후에 평형에 도달하였을 때 기체 혼합물의 밀도는?

                                                            1. 4.8 kg/m3
                                                            2. 6.0 kg/m3
                                                            3. 7.2 kg/m3
                                                            4. 8.4 kg/m3
                                                            (정답률: 알수없음)
                                                              profile_image
                                                              1

                                                              31. 해수면 아래 20m 에 있는 수중다이버에게 작용하는 절대압력은 약 얼마인가? (단, 대기압은 101kPa 이고, 해수의 비중은 1.03 이다.)

                                                              1. 202 kPa
                                                              2. 303 kPa
                                                              3. 101 kPa
                                                              4. 504 kPa
                                                              (정답률: 알수없음)
                                                                profile_image
                                                                1

                                                                32. 밀폐계(closed system)의 가역정압과정에서 열전달량은?

                                                                1. 내부에너지의 변화와 같다.
                                                                2. 엔탈피의 변화와 같다.
                                                                3. 엔트로피의 변화와 같다.
                                                                4. 일과 같다.
                                                                (정답률: 알수없음)
                                                                  profile_image
                                                                  1

                                                                  33. 어느 내연기관에서 피스톤의 흡기과정으로 실린더 속에 0.2kg의 기체가 들어 왔다. 이것을 압축할 때 15kJ의 일이 필요하였고, 10kJ 의 열을 방출하였다고 한다면, 이 기체 1kg 당 내부에너지의 증가량은?

                                                                  1. 10 kJ
                                                                  2. 25 kJ
                                                                  3. 35 kJ
                                                                  4. 50 kJ
                                                                  (정답률: 알수없음)
                                                                    profile_image
                                                                    1

                                                                    34. 증기를 가역 단열과정을 거쳐 팽창시키면 증기의 엔트로피는?

                                                                    1. 증가한다.
                                                                    2. 감소한다.
                                                                    3. 변하지 않는다.
                                                                    4. 경우에 따라 증가도 하고, 감소도 한다.
                                                                    (정답률: 알수없음)
                                                                      profile_image
                                                                      1

                                                                      35. 랭킨사이클(Ranking cycle)에 관한 설명 중 틀린 것은?

                                                                      1. 보일러에서 수증기를 과열하면 열효율이 증가한다.
                                                                      2. 응축기 압력이 낮아지면 열효율이 증가한다.
                                                                      3. 보일러에서 수증기를 과열하면 터빈 출구에서 건도가 감소한다.
                                                                      4. 응축기 압력이 낮아지면 터빈 날개가 부식될 가능성이 높아진다.
                                                                      (정답률: 알수없음)
                                                                        profile_image
                                                                        1

                                                                        36. 초기 온도와 압력이 50℃, 600 kPa 인 질소가 100 kPa 까지 가역 단열팽창 하였다. 이 때 온도는 약 몇 K 인가? (단, 비열비 k = 1.4 이다.)

                                                                        1. 194
                                                                        2. 294
                                                                        3. 467
                                                                        4. 539
                                                                        (정답률: 알수없음)
                                                                          profile_image
                                                                          1

                                                                          37. 압력 200 kPa, 체적 0.4 m3인 공기가 정압 하에서 체적이 0.6 m3 로 팽창하였다. 이 팽창 중에 내부에너지가 100 kJ 만큼 증가하였으면 팽창에 필요한 열량은?

                                                                          1. 40 kJ
                                                                          2. 60 kJ
                                                                          3. 140 kJ
                                                                          4. 160 kJ
                                                                          (정답률: 알수없음)
                                                                            profile_image
                                                                            1

                                                                            38. 출력이 50 kW인 동력 기관이 한 시간에 13 kg의 연료를 소모한다. 연료의 발열량이 45000 kJ/kg 이라면, 이 기관의 열효율은 약 얼마인가?

                                                                            1. 25%
                                                                            2. 28%
                                                                            3. 31%
                                                                            4. 36%
                                                                            (정답률: 알수없음)
                                                                              profile_image
                                                                              1

                                                                              39. 523℃의 고열원으로부터 1 MW의 열을 받아서 300 K의 대기로 600 kW의 열을 방출하는 열기관이 있다. 이 열기관의 효율은 약 몇 % 인가?

                                                                              1. 40
                                                                              2. 45
                                                                              3. 60
                                                                              4. 65
                                                                              (정답률: 알수없음)
                                                                                profile_image
                                                                                1

                                                                                40. 난방용 열펌프가 저온 물체에서 1500 kJ/h로 열을 흡수하여 고온 물체에 2100 kJ/h로 방출한다. 이 열펌프의 성능계수는?

                                                                                1. 2.0
                                                                                2. 2.5
                                                                                3. 3.0
                                                                                4. 3.5
                                                                                (정답률: 알수없음)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계유체역학

                                                                                  41. 다음 △P, L. Q, ρ를 결합했을 때 무차원항은? (단, △P : 압력차, ρ : 밀도, L : 길이, Q : 유량)

                                                                                  (정답률: 알수없음)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 체적이 30m3인 어느 기름의 무게가 247kN 이었다면 비중은?

                                                                                    1. 0.80
                                                                                    2. 0.82
                                                                                    3. 0.84
                                                                                    4. 0.86
                                                                                    (정답률: 알수없음)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 원관 내의 유동이 완전 발달된 유동일 경우, 수두손실의 설명으로 옳은 것은?

                                                                                      1. 벽면 전단응력에 비례한다.
                                                                                      2. 벽면 전단응력의 제곱에 비례한다.
                                                                                      3. 벽면 전단응력의 제곱근에 비례한다.
                                                                                      4. 벽면 전단응력과 무관하다.
                                                                                      (정답률: 알수없음)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 온도 27℃, 절대압력 380 kPa인 이산화탄소가 1.5m/s로 지름 5cm인 관속을 흐르고 있을 때 유동상태는? (단, 기체상수 R = 187.8 N·m/kg·K, 점성계수 μ = 1.77 × 10-5 kg/m·s, 상임계 레이놀즈수는 4000, 하임계 레이놀즈수는 2130 이라 한다.)

                                                                                        1. 층류
                                                                                        2. 난류
                                                                                        3. 천이구역
                                                                                        4. 층류저층
                                                                                        (정답률: 알수없음)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 액체 속에 잠겨있는 곡면에 작용하는 힘의 수평분력에 대한 설명으로 알맞은 것은?

                                                                                          1. 곡면의 수직방향으로 위쪽에 있는 액체의 무게
                                                                                          2. 곡면에 의하여 떠받치고 있는 액체의 무게
                                                                                          3. 곡면의 도심에서의 압력과 면적과의 곱
                                                                                          4. 곡면을 수직평면에 투영한 평면에 작용하는 힘
                                                                                          (정답률: 알수없음)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 길이가 50m인 배가 8m/s의 속도로 진행하는 경우를 모형배로써 조파저항에 관한 실험하고자 한다. 모형 배의 길이가 2m 이면 모형 배의 속도는 약 몇 m/s 로 하여야 하는가?

                                                                                            1. 1.60
                                                                                            2. 1.82
                                                                                            3. 2.14
                                                                                            4. 2.30
                                                                                            (정답률: 알수없음)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 간격 ho만큼 떨어진 두 평판사이의 유동에서 아래평판으로부터 높이 h인 곳의 속도분포가 다음과 같이 주어졌다. 기준 간격이 ho = 50mm, 최대속도가 Vmax = 0.3 m/s 일 때, 유동의 평균속도는 몇 m/s 인가?

                                                                                              1. 0.1
                                                                                              2. 0.2
                                                                                              3. 0.25
                                                                                              4. 0.4
                                                                                              (정답률: 알수없음)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 수평으로 놓인 파이프에 면적이 10cm2인 오리피스가 설치되어 있고 물이 5 kg/s 만큼 흐른다. 오리피스 전후의 압력차이가 8 kPa 이면 이 오리피스의 유량계수는?

                                                                                                1. 0.63
                                                                                                2. 0.72
                                                                                                3. 0.88
                                                                                                4. 1.25
                                                                                                (정답률: 알수없음)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 계기 압력(gauge pressure)이란 무엇인가?

                                                                                                  1. 측정위치에서의 대기압을 기준으로 하는 압력
                                                                                                  2. 표준 대기압을 기준으로 하는 압력
                                                                                                  3. 절대압력 0(영)을 기준으로 하여 측정하는 압력
                                                                                                  4. 임의의 압력을 기준으로 하는 압력
                                                                                                  (정답률: 알수없음)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 그림과 같은 관로 내를 흐르는 물의 유량은 몇 m3/s 인가? (단, 관 벽에서는 마찰이 없다고 가정한다.)

                                                                                                    1. 0.0175
                                                                                                    2. 0.0045
                                                                                                    3. 0.0017
                                                                                                    4. 0.014
                                                                                                    (정답률: 알수없음)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 어떤 오일의 동점성계수가 2×10-4 m2/s 이고 비중이 0.9 라면 점성계수는 몇 kg/(m·s)인가? (단, 물의 밀도는 1000 kg/m3 이다.)

                                                                                                      1. 0.2
                                                                                                      2. 2.0
                                                                                                      3. 0.18
                                                                                                      4. 1.8
                                                                                                      (정답률: 알수없음)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 지름 0.2m, 길이 10m인 파이프에 기름(비중 0.8, 동점성계수 1.2×10-4 m2/s)이 0.0188 m3/s 의 유량으로 흐른다. 마찰손실 수두는 몇 m 인가?

                                                                                                        1. 0.013
                                                                                                        2. 0.029
                                                                                                        3. 0.035
                                                                                                        4. 0.⑤9
                                                                                                        (정답률: 알수없음)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 설명 중 틀린 것은?

                                                                                                          1. 유선위의 어떤 점에서의 접선방향은 그 점에서의 속도 벡터의 방향과 일치한다.
                                                                                                          2. 유적선은 유선의 유동 특성이 변하지 않는 선이다.
                                                                                                          3. 두 점 사이를 지나는 유량은 그 두 점의 유동함수 값의 차이에 비례한다.
                                                                                                          4. 연속 방정식이란 질량의 보존법칙을 의미한다.
                                                                                                          (정답률: 알수없음)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 체적 탄성 계수의 단위는?

                                                                                                            1. 압력 단위와 같다.
                                                                                                            2. 체적 단위와 같다.
                                                                                                            3. 압력 단위의 역수이다.
                                                                                                            4. 체적 단위의 역수이다.
                                                                                                            (정답률: 알수없음)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 그림과 같이 단면적 A1은 0.4m2, 단면적 A2는 0.1m2인 동일 평면상의 관로에서 물의 유량이 1000 L/s 일 때 관을 고정시키는데 필요한 x방향의 힘 Fx의 크기는? (단, 단면 1과 2의 높이차는 1.5m 이고, 단면 2에서 물은 대기로 방출되며, 곡관의 자체 중량, 곡관 내부 물의 중량 및 곡관에서의 마찰손실은 무시한다.)

                                                                                                              1. 10159 N
                                                                                                              2. 15358 N
                                                                                                              3. 20370 N
                                                                                                              4. 24018 N
                                                                                                              (정답률: 알수없음)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 10m 입방체의 개방된 탱크에 비중 0.85의 기름이 가득 차 있을 때 탱크 밑면이 받는 압력은 계기압력으로 몇 kPa 인가?

                                                                                                                1. 8330
                                                                                                                2. 833
                                                                                                                3. 83.3
                                                                                                                4. 0.833
                                                                                                                (정답률: 알수없음)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 경계층의 박리(separation)가 일어나는 주 원인은?

                                                                                                                  1. 압력이 증기압 이하로 떨어지기 때문
                                                                                                                  2. 압력 구배가 0 으로 감소하기 때문
                                                                                                                  3. 경계층의 두께가 0 으로 감소하기 때문
                                                                                                                  4. 역압력 구배 때문
                                                                                                                  (정답률: 알수없음)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 경계층의 속도분포가 u = 10y(1+0.⑤y3) 이고 y방향의 속도 성분 v = 0 일 때 벽면으로부터 수직거리 y = 1m 지점에서의 와도(vorticity)는?

                                                                                                                    1. -6 s-1
                                                                                                                    2. -10.5 s-1
                                                                                                                    3. -12 s-1
                                                                                                                    4. -24 s-1
                                                                                                                    (정답률: 알수없음)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 수력기울기선(Hydraulic Grade Line)의 설명으로 가장 적당한 것은?

                                                                                                                      1. 에너지선보다 위에 있어야 한다.
                                                                                                                      2. 항상 수평이 된다.
                                                                                                                      3. 위치 수두와 속도 수두의 합을 나타낸다.
                                                                                                                      4. 위치 수두와 압력 수두의 합을 나타낸다.
                                                                                                                      (정답률: 알수없음)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 공기의 속도 24m/s 인 풍동내에서 익현길이 1m, 익의 폭 5m인 날개에 작용하는 양력은 몇 N 인가? (단, 공기의 밀도는 1.2 kg/m3, 양력계수는 0.455 이다.)

                                                                                                                        1. 1572
                                                                                                                        2. 786
                                                                                                                        3. 393
                                                                                                                        4. 91
                                                                                                                        (정답률: 알수없음)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 유체기계 및 유압기기

                                                                                                                          61. 기관의 냉각장치 기능만으로 나열된 것은?

                                                                                                                          1. 연소실의 냉각, 내구/신뢰성 확보, 윤활유의 냉각
                                                                                                                          2. 연소실의 냉각, 내구/신뢰성 확보, 흡입공기의 가열
                                                                                                                          3. 연소실의 냉각, 흡입공기의 가열, 윤활유의 냉각
                                                                                                                          4. 내구/신뢰성 확보, 윤활유의 냉각, 흡입공기의 가열
                                                                                                                          (정답률: 알수없음)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 피스톤 평균속도가 10m/s, 행정이 200mm 인 4행정 사이클 디젤기관의 회전수는 몇 rpm 인가?

                                                                                                                            1. 750
                                                                                                                            2. 1500
                                                                                                                            3. 3000
                                                                                                                            4. 6000
                                                                                                                            (정답률: 알수없음)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 저위발열량이 7500 kcal/kg 인 연료를 1시간당 35kg 소비하여 완전 연소시켜 모두 일로 전환한다면 발생 동력은?

                                                                                                                              1. 약 3⑤.2 kW
                                                                                                                              2. 약 348.8 kW
                                                                                                                              3. 약 415.2 kW
                                                                                                                              4. 약 632.3 kW
                                                                                                                              (정답률: 알수없음)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. P-V 선도에서 단열변화를 나타내는 식은?

                                                                                                                                1. pv = 일정
                                                                                                                                2. pvk = 일정
                                                                                                                                3. pvk-1 = 일정
                                                                                                                                4. pvk+1 = 일정
                                                                                                                                (정답률: 알수없음)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 그림은 어떤 사이클의 온도(T)-엔트로피(s) 선도인가?

                                                                                                                                  1. 카르노 사이클
                                                                                                                                  2. 오토 사이클
                                                                                                                                  3. 사바테 사이클
                                                                                                                                  4. 디젤 사이클
                                                                                                                                  (정답률: 알수없음)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 내연기관에서는 피스톤과 실린더 벽 사이에 피스톤의 열팽창을 고려하여 적정한 간극을 두는데 이 간극이 클 때 나타나는 현상으로 틀린 것은?

                                                                                                                                    1. 마찰열에 의해 소결되기 쉽다.
                                                                                                                                    2. 오일이 연소실에 유입되어 오일 소비가 증가한다.
                                                                                                                                    3. 블로우 바이에 의한 영향으로 압축압력이 낮아진다.
                                                                                                                                    4. 피스톤 슬랩(slap) 현상이 발생되어 기관 출력이 저하된다.
                                                                                                                                    (정답률: 알수없음)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 디젤기관의 연소과정 중 압력 상승물이 가장 큰 과정은?

                                                                                                                                      1. 착화지연기간
                                                                                                                                      2. 급격연소기간
                                                                                                                                      3. 제어연소기간
                                                                                                                                      4. 후연소기간
                                                                                                                                      (정답률: 알수없음)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 그림은 단순 가스터빈의 구성을 표시한 것이다. 그림에서 2와 3은 무엇을 표시한 것인가?

                                                                                                                                        1. 2 : 압축기, 3 : 연소기
                                                                                                                                        2. 2 : 압축기, 3 : 냉각기
                                                                                                                                        3. 2 : 연소기, 3 : 재생기
                                                                                                                                        4. 2 : 재열기, 3 : 연소기
                                                                                                                                        (정답률: 알수없음)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 디젤기관의 조속기(Govenor)에 대한 설명 중 틀린 내용은?

                                                                                                                                          1. 기관의 부하에 따라 분사량을 가감한다.
                                                                                                                                          2. 최고 회전속도를 제어한다.
                                                                                                                                          3. 저속 운전을 안정시킨다.
                                                                                                                                          4. 분사시기를 조정한다.
                                                                                                                                          (정답률: 알수없음)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 가솔린기관의 기계식 밸브기구에서 일반적인 흡기밸브와 배기밸브의 크기 및 간극을 비교한 것으로 옳은 것은?

                                                                                                                                            1. 크기 : 흡기밸브＜배기밸브, 간극 : 흡기밸브＜배기밸브
                                                                                                                                            2. 크기 : 흡기밸브＞배기밸브, 간극 : 흡기밸브＞배기밸브
                                                                                                                                            3. 크기 : 흡기밸브＜배기밸브, 간극 : 흡기밸브＞배기밸브
                                                                                                                                            4. 크기 : 흡기밸브＞배기밸브, 간극 : 흡기밸브＜배기밸브
                                                                                                                                            (정답률: 알수없음)
                                                                                                                                              profile_image
                                                                                                                                              1

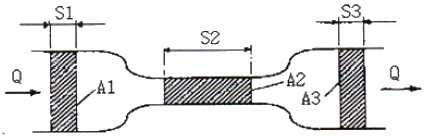

                                                                                                                                              71. 그림과 같이 유체가 단면적이 다른 파이프 통과할 때 단면적 A2지점에서의 유속은 몇 m/s 인가? (단, 단면적 A1에서의 유속 v1 = 4m/s 이고, 각각의 단면적은 A1 = 0.2cm2, A2 = 0.008cm2 이며, 연속의 법칙을 만족한다.)

                                                                                                                                              1. 100
                                                                                                                                              2. 50
                                                                                                                                              3. 25
                                                                                                                                              4. 12.5
                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 수 개의 볼트에 의하여 조임이 분할되기 때문에 조임이 용이하여 대형관의 이음에 편리한 관이음 방식은?

                                                                                                                                                1. 나사 이음
                                                                                                                                                2. 플랜지 이음
                                                                                                                                                3. 플레어 이음
                                                                                                                                                4. 바이트형 이음
                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 유압 펌프에서 유동하고 있는 작동유의 압력이 국부적으로 저하되어, 증기나 함유 기체를 포함하는 기포가 발생하는 현상은?

                                                                                                                                                  1. 폐입 현상
                                                                                                                                                  2. 숨돌리기 현상
                                                                                                                                                  3. 캐비테이션 현상
                                                                                                                                                  4. 유압유의 열화 촉진 현상
                                                                                                                                                  (정답률: 알수없음)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 액추에이터의 공급 쪽 곤로에 설정된 바이패스 관로의 흐름을 제어함으로써 속도를 제어하는 회로는?

                                                                                                                                                    1. 미터 인 회로
                                                                                                                                                    2. 미터 아웃 회로
                                                                                                                                                    3. 블리드 오프 회로
                                                                                                                                                    4. 클램프 회로
                                                                                                                                                    (정답률: 알수없음)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 베인 펌프의 일반적인 특징에 해당하지 않는 것은?

                                                                                                                                                      1. 송출 압력의 맥동이 적다.
                                                                                                                                                      2. 고장이 적고 보수가 용이하다.
                                                                                                                                                      3. 압력 저하가 적어서 최고 토출 압력이 210 kgf/cm2 이상 높게 설정할 수 있다.
                                                                                                                                                      4. 펌프의 유동력에 비하여 형상치수가 적다.
                                                                                                                                                      (정답률: 알수없음)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 유압 장치를 새로 설치하거나 작동유를 교환할 때 관내의 이물질 제거 목적으로 실시하는 파이프 내의 청정 작업은?

                                                                                                                                                        1. 플러싱
                                                                                                                                                        2. 블랭킹
                                                                                                                                                        3. 커미싱
                                                                                                                                                        4. 엠보싱
                                                                                                                                                        (정답률: 알수없음)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 유압 시스템에서 조작단이 일을 하지 않을 때 작동유를 탱크로 귀환시켜 펌프를 무부하로 만드는 무부하 회로를 구성할 때의 장점이 아닌 것은?

                                                                                                                                                          1. 펌프의 구동력 절약
                                                                                                                                                          2. 유압유의 노화 방지
                                                                                                                                                          3. 유온 상승을 통한 효율 증대
                                                                                                                                                          4. 펌프 수명 연장
                                                                                                                                                          (정답률: 알수없음)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 구조가 간단하며 값이 싸고 유압유 중의 이물질에 의한 고장이 생기기 어렵고 가혹한 조건에 잘 견디는 유압모터로 가장 적합한 것은?

                                                                                                                                                            1. 베인 모터
                                                                                                                                                            2. 기어 모터
                                                                                                                                                            3. 액시얼 피스톤 모터
                                                                                                                                                            4. 레이디얼 피스톤 모터
                                                                                                                                                            (정답률: 알수없음)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 어큐물레이터(accumulator)의 역할에 해당하지 않는 것은?

                                                                                                                                                              1. 유압 회로 중 오일 누설 등에 의한 압력강하를 보상하여 준다.
                                                                                                                                                              2. 갑작스런 충격압력을 막아 주는 역할을 한다.
                                                                                                                                                              3. 유압 펌프에서 발생하는 맥동을 흡수하여 진동이나 소음을 방지한다.
                                                                                                                                                              4. 축척된 유압에너지의 방출 사이클 시간을 연장한다.
                                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 릴리프 밸브(Relief valve)와 리듀싱 밸브(Reducing valve)는 다음 중 어떤 밸브에 속하는가?

                                                                                                                                                                1. 방향 제어 밸브
                                                                                                                                                                2. 압력 제어 밸브
                                                                                                                                                                3. 유량 제어 밸브
                                                                                                                                                                4. 유압 서보 밸브
                                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  5과목: 건설기계일반 및 플랜트배관

                                                                                                                                                                  81. 공구의 재료적 결함이나 미세한 균열이 잠재적 원인이 되며 공구 인선의 일부가 미세하게 파괴되어 탈락하는 현상은?

                                                                                                                                                                  1. 크레이터 마모(crater wear)
                                                                                                                                                                  2. 플랭크 마모(flank wear)
                                                                                                                                                                  3. 치핑(chipping)
                                                                                                                                                                  4. 온도파손(temperature failure)
                                                                                                                                                                  (정답률: 알수없음)
                                                                                                                                                                    profile_image
                                                                                                                                                                    1

                                                                                                                                                                    82. 일반적으로 초경합금 공구를 원통 연삭할 때 어떤 숫돌 입자를 선택하는 것이 좋은가?

                                                                                                                                                                    1. A
                                                                                                                                                                    2. WA
                                                                                                                                                                    3. C
                                                                                                                                                                    4. GC
                                                                                                                                                                    (정답률: 알수없음)
                                                                                                                                                                      profile_image
                                                                                                                                                                      1

                                                                                                                                                                      83. Al2O3 분말에 약 70%의 TiC 또는 TiN 분말을 30% 정도 혼합하여 수소 분위기 속에서 소결하여 제작한 절삭 공구는?

                                                                                                                                                                      1. 서멧(cermet)
                                                                                                                                                                      2. 입방정 질화붕소(CBN)
                                                                                                                                                                      3. 세라믹(ceramic)
                                                                                                                                                                      4. 스텔라이트(stellite)
                                                                                                                                                                      (정답률: 알수없음)
                                                                                                                                                                        profile_image
                                                                                                                                                                        1

                                                                                                                                                                        84. 금속재료를 회전하는 롤러(Roller)사이에 넣어 가압함으로써 단면적을 감소시켜 길이 방향으로 늘리는 작업은?

                                                                                                                                                                        1. 압연
                                                                                                                                                                        2. 압출
                                                                                                                                                                        3. 인발
                                                                                                                                                                        4. 단조
                                                                                                                                                                        (정답률: 알수없음)
                                                                                                                                                                          profile_image
                                                                                                                                                                          1

                                                                                                                                                                          85. 주로 내격측정에 이용되는 측정기는?

                                                                                                                                                                          1. 실린더 게이지
                                                                                                                                                                          2. 하이트 게이지
                                                                                                                                                                          3. 측장기
                                                                                                                                                                          4. 게이지 블록
                                                                                                                                                                          (정답률: 알수없음)
                                                                                                                                                                            profile_image
                                                                                                                                                                            1

                                                                                                                                                                            86. 외측 마이크로미터 측정면의 평면도 검사에 필요한 기기는?

                                                                                                                                                                            1. 다이얼 게이지
                                                                                                                                                                            2. 옵티컬 플랫
                                                                                                                                                                            3. 컴비네이션 세트
                                                                                                                                                                            4. 플러그 게이지
                                                                                                                                                                            (정답률: 알수없음)
                                                                                                                                                                              profile_image
                                                                                                                                                                              1

                                                                                                                                                                              87. 아래 그림에서 굽힘가공에 필요한 판재의 길이를 구하는 식으로 맞는 것은? (단, L은 판재의 전체 길이, a, b는 직선 부분 길이, R은 원호의 안쪽 반지름, θ는 원호의 굽힘각도(°), t는 판재의 두께이다.)

                                                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                                                profile_image
                                                                                                                                                                                1

                                                                                                                                                                                88. 강재의 경화처리 방법 중 표면 경화법에 해당하지 않는 것은?

                                                                                                                                                                                1. 고주파 경화법
                                                                                                                                                                                2. 가스 침탄법
                                                                                                                                                                                3. 시멘테이션
                                                                                                                                                                                4. 파텐팅
                                                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                                                  profile_image
                                                                                                                                                                                  1

                                                                                                                                                                                  89. 인베스트먼트 주조법과 비교한 셸 몰드법(shell molding process)에 대한 설명으로 틀린 것은?

                                                                                                                                                                                  1. 셸 몰드법은 얇은 셸을 사용하므로 조형재가 소량으로 사용된다.
                                                                                                                                                                                  2. 주물 온도가 높은 강이나 스텔라이트의 주조에 적합하다.
                                                                                                                                                                                  3. 조형 제작방법이 간단해서 고가의 기계설비가 필요없고 생산성이 높다.
                                                                                                                                                                                  4. 이 조형법을 발명한 사람의 이름을 따서 크로닝법(Croning process)이라고도 한다.
                                                                                                                                                                                  (정답률: 알수없음)
                                                                                                                                                                                    profile_image
                                                                                                                                                                                    1

                                                                                                                                                                                    90. 용접을 압접(壓接)과 융접(融接)으로 분류할 때, 압접에 속하는 것은?

                                                                                                                                                                                    1. 불활성 가스 아크 용접
                                                                                                                                                                                    2. 산소 아세틸렌 가스 용접
                                                                                                                                                                                    3. 플래시 용접
                                                                                                                                                                                    4. 테르밋 용접
                                                                                                                                                                                    (정답률: 알수없음)
                                                                                                                                                                                      profile_image
                                                                                                                                                                                      1

                                                                                                                                                                                      91. 지게차의 스티어링 장치는 주로 어떠한 방식을 채택하고 있는가?

                                                                                                                                                                                      1. 전륜 조향식
                                                                                                                                                                                      2. 포크 조향식
                                                                                                                                                                                      3. 마스트 조향식
                                                                                                                                                                                      4. 후륜 조향식
                                                                                                                                                                                      (정답률: 알수없음)
                                                                                                                                                                                        profile_image
                                                                                                                                                                                        1

                                                                                                                                                                                        92. 모터 그레이더 작업 시 토공판과 차체의 진행방향이 이루는 각을 토공판의 추진각이라고 하는데 작업 시 일반적인 추진각의 범위는?

                                                                                                                                                                                        1. 10~20°
                                                                                                                                                                                        2. 30~40°
                                                                                                                                                                                        3. 45~60°
                                                                                                                                                                                        4. 75~90°
                                                                                                                                                                                        (정답률: 알수없음)
                                                                                                                                                                                          profile_image
                                                                                                                                                                                          1

                                                                                                                                                                                          93. 백호(back hoe)를 주행 장치에 따라 구분하여 설명한 내용 중 틀린 것은?

                                                                                                                                                                                          1. 주행 장치에 따라 무한궤도식과 고무바퀴식, 트럭 탑재식 등으로 분류한다.
                                                                                                                                                                                          2. 무한궤도식은 견인력이 커서 습지나 경사지에서의 작업에 유리하다.
                                                                                                                                                                                          3. 고무바퀴식은 이동 속도가 느려서 이동거리가 짧은 작업장에서 작업하는 것이 좋다.
                                                                                                                                                                                          4. 트럭 탑재식은 주행속도가 약 60km/h 정도로 빠른 반면 굴착 깊이 등 작업능률이 고무바퀴식에 비하여 현저히 낮아 요즘은 잘 사용되지 않는다.
                                                                                                                                                                                          (정답률: 알수없음)
                                                                                                                                                                                            profile_image
                                                                                                                                                                                            1

                                                                                                                                                                                            94. 크레인의 어태치먼트에 따라 할 수 있는 작업으로 거리가 먼 것은?

                                                                                                                                                                                            1. 드래그라인 작업
                                                                                                                                                                                            2. 콘크리트 포설 작업
                                                                                                                                                                                            3. 어스(earth) 드릴 작업
                                                                                                                                                                                            4. 기둥박기 작업
                                                                                                                                                                                            (정답률: 알수없음)
                                                                                                                                                                                              profile_image
                                                                                                                                                                                              1

                                                                                                                                                                                              95. 아스팔트 피니셔의 평균 작업 속도가 3m/min, 공사의 폭이 2.8m, 완선 두께가 6cm, 작업효율이 65%이고, 다져진 후의 밀도는 2.2t/m3 일 때 한 시간당 포설량은 약 몇 t/h 인가?

                                                                                                                                                                                              1. 0.72
                                                                                                                                                                                              2. 19.66
                                                                                                                                                                                              3. 43.24
                                                                                                                                                                                              4. 72.07
                                                                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                                                                profile_image
                                                                                                                                                                                                1

                                                                                                                                                                                                96. 다음 중 스크레이퍼의 부품에 해당하지 않는 것은?

                                                                                                                                                                                                1. 커팅 에지(Cutting edge)
                                                                                                                                                                                                2. 탠덤 드라이브(Tandem drive)
                                                                                                                                                                                                3. 에이프런(Apron)
                                                                                                                                                                                                4. 이젝터(Ejector)
                                                                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                                                                  profile_image
                                                                                                                                                                                                  1

                                                                                                                                                                                                  97. 건설기계관리법에 따라 특수건설기계의 범위에 속하지 않는 것은?

                                                                                                                                                                                                  1. 골재 살포기
                                                                                                                                                                                                  2. 노면 측정 장비
                                                                                                                                                                                                  3. 콘크리트 믹서 트레일러
                                                                                                                                                                                                  4. 아스팔트 콘크리트 재생기
                                                                                                                                                                                                  (정답률: 알수없음)
                                                                                                                                                                                                    profile_image
                                                                                                                                                                                                    1

                                                                                                                                                                                                    98. 도저히 작업 장치 별 분류에서 나무뿌리 뽑기, 잡목 등을 제거하며 굳은 땅 파헤치기, 암석 제거 등에도 쓰이는 것은?

                                                                                                                                                                                                    1. 트리밍 블레이드(trimming blade)
                                                                                                                                                                                                    2. 푸시 블레이드(push blade)
                                                                                                                                                                                                    3. 스노우 플로우 블레이드(snow plow blade)
                                                                                                                                                                                                    4. 레이크 블레이드(rake blade)
                                                                                                                                                                                                    (정답률: 알수없음)
                                                                                                                                                                                                      profile_image
                                                                                                                                                                                                      1

                                                                                                                                                                                                      99. 쇄석기의 구분에 있어서 2차 파쇄된 석괴를 3차 파쇄하여 세골재로 만드는 쇄석기를 분쇄기(粉碎機)라고 하는데 이에 해당하는 것은?

                                                                                                                                                                                                      1. 죠 크러셔(jaw crusher)
                                                                                                                                                                                                      2. 자이어러터리 크러셔(gyratory crusher)
                                                                                                                                                                                                      3. 콘 크러셔(cone crusher)
                                                                                                                                                                                                      4. 해머 크러셔(hanmmer crusher)
                                                                                                                                                                                                      (정답률: 알수없음)
                                                                                                                                                                                                        profile_image
                                                                                                                                                                                                        1

                                                                                                                                                                                                        100. 굴삭기 상부 프레임 지지 장치의 종류가 아닌 것은?

                                                                                                                                                                                                        1. 롤러(roller) 식
                                                                                                                                                                                                        2. 볼베어링(ball bearing)식
                                                                                                                                                                                                        3. 링크(link) 식
                                                                                                                                                                                                        4. 포스트(post) 식
                                                                                                                                                                                                        (정답률: 알수없음)
                                                                                                                                                                                                          profile_image
                                                                                                                                                                                                          1

                                                                                                                                                                                                          CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                                                          문의: kj5359@gmail.com

                                                                                                                                                                                                          © 2025 CBT 기출문제. All rights reserved.
