컴퓨터응용가공산업기사 (2018-09-15 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 선반용 부속품 및 부속장치에 대한 설명이 틀린 것은?

  1. 단동척은 편심, 불규칙한 가공물을 고정할 때 사용한다.
  2. 방진구는 주축의 회전력을 가공물에 전달하기 위하여 사용한다.
  3. 면판은 척에 고정할 수 없는 불규칙하거나 대형의 가공물 또는 복잡한 가공물을 고정할 대 사용한다.
  4. 콜릿척은 지름이 작은 가공물이나, 각 봉재를 가공할 때 사용되며 터릿선반이나 자동선반에 주로 사용한다.
(정답률: 77%)
    profile_image
    1

    2. 안전·보건표지의 색채와 사용예의 연결이 틀린 것은?

    1. 노란색 : 비상구 및 피난소
    2. 흰색 : 파란색 또는 녹색에 대한 보조색
    3. 빨간색 : 정지신호, 소화설비 및 그 장소
    4. 파란색 : 특정 행위의 지시 및 사실의 고지
    (정답률: 80%)
      profile_image
      1

      3. 수평 보링 머신의 크기를 표시하는 기준이 아닌 것은?

      1. 주축의 지름
      2. 테이블의 크기
      3. 주축의 이동거리
      4. 테이블의 회전수
      (정답률: 74%)
        profile_image
        1

        4. 센터리스 연삭의 특징으로 틀린 것은?

        1. 연삭 여유가 작아도 된다.
        2. 가늘고 긴 가공물의 연삭에 부적합하다.
        3. 긴 홈이 있는 가공물의 연삭은 불가능하다.
        4. 연삭숫돌의 폭이 크므로 연삭숫돌 지름의 마멸이 적다.
        (정답률: 74%)
          profile_image
          1

          5. 구성인선(built-up edge)의 발생을 방지하는 대책으로 옳은 것은?

          1. 절삭 깊이를 깊게 한다.
          2. 바이트의 윗면 경사각을 작게 한다.
          3. 절삭속도를 높이고, 절삭유를 사용한다.
          4. 피가공물과 친화력이 많은 공구 재료를 선택한다.
          (정답률: 79%)
            profile_image
            1

            6. 한계 게이지의 종류에 해당되지 않는 것은?

            1. 봉 게이지
            2. 스냅 게이지
            3. 틈새 게이지
            4. 플러그 게이지
            (정답률: 58%)
              profile_image
              1

              7. 게이지 블록의 취급 시 주의사항으로 틀린 것은?

              1. 먼지가 적고 건조한 실내에서 사용할 것
              2. 사용한 뒤에는 세척하여 엄수를 발라둘 것
              3. 측정면은 깨끗한 천이나 가죽으로 잘 닦을 것
              4. 목재 테이블이나 천 또는 가죽 위에서 사용할 것
              (정답률: 75%)
                profile_image
                1

                8. 다음 그림과 같은 운동경로를 가질 때 사용되는 G-코드는?

                1. G18 G02
                2. G18 G03
                3. G19 G02
                4. G19 G03
                (정답률: 72%)
                  profile_image
                  1

                  9. 밀링머신에서 테이블의 백래시(back lash) 제거장치 설치 위치는?

                  1. 변속기어
                  2. 자동 이송레버
                  3. 테이블 이송나사
                  4. 테이블 이송핸들
                  (정답률: 76%)
                    profile_image
                    1

                    10. 수준기에서 1눈금의 길이를 2mm로 하고, 1눈금이 각도 5“(초)를 나타내는 기포관의 곡률반경은?

                    1. 7.26m
                    2. 8.23m
                    3. 72.6m
                    4. 82.5m
                    (정답률: 29%)
                      profile_image
                      1

                      11. 일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?

                      1. 강인성
                      2. 고마찰성
                      3. 고온경도
                      4. 내마모성
                      (정답률: 83%)
                        profile_image
                        1

                        12. 밀링머신에서 주축의 회전운동을 왕복운동으로 변환시켜 가공물의 안지름에 키 홈 등을 가공할 때 사용하는 부속장치는?

                        1. 분할대
                        2. 회전 테이블
                        3. 슬로팅 장치
                        4. 래크 절삭장치
                        (정답률: 75%)
                          profile_image
                          1

                          13. 삼침법으로 미터나사의 유효경 측정값이 다음과 같을 때 유효지름은 약 몇 mm인가?

                          1. 18.53
                          2. 19.46
                          3. 24.53
                          4. 31.46
                          (정답률: 32%)
                            profile_image
                            1

                            14. 브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유로 옳은 것은?

                            1. 난삭재 가공
                            2. 칩 처리용이
                            3. 가공시간 단축
                            4. 떨림 발생 방지
                            (정답률: 65%)
                              profile_image
                              1

                              15. 연삭숫돌의 원통도 불량에 대한 주된 원인과 대책이 옳게 짝지어진 것은?

                              1. 연삭숫돌의 눈 메움 : 연삭숫돌의 교체
                              2. 연삭숫돌의 흔들림 : 센터 구멍의 홈 조정
                              3. 연삭숫돌의 입도가 거침 : 굵은 입도의 연삭숫돌 사용
                              4. 테이블 운동의 정도 불량 : 정도 검사, 수리, 미끄럼 면의 윤활을 양호하게 할 것
                              (정답률: 67%)
                                profile_image
                                1

                                16. 보통 선반의 심압대 대신 여러 개의 공구를 방사상으로 설치하여 공정 순서대로 공구를 차례로 사용하여 간단한 부품을 대량생산할 때 사용되는 선반은?

                                1. 공구선반
                                2. 모방선반
                                3. 차륜선반
                                4. 터릿선반
                                (정답률: 70%)
                                  profile_image
                                  1

                                  17. 초경합금을 제작할 때 사용되는 결합제는?

                                  1. F
                                  2. CI
                                  3. Co
                                  4. CH4
                                  (정답률: 71%)
                                    profile_image
                                    1

                                    18. 래핑가공 중 치수정밀도가 나쁠 때의 대책으로 적절하지 않은 것은?

                                    1. 속도를 낮춘다.
                                    2. 랩 정반을 점검한다.
                                    3. 랩제의 양을 줄인다.
                                    4. 입도가 더 큰 랩제를 사용한다.
                                    (정답률: 73%)
                                      profile_image
                                      1

                                      19. 다음 그림에서 Y는 약 몇 mm인가? (단, tan60°=1.7321, tan30°=0.5774, 그림의 치수 단위는 mm이다.)

                                      1. 20.14
                                      2. 15.07
                                      3. 29.07
                                      4. 18.14
                                      (정답률: 41%)
                                        profile_image
                                        1

                                        20. 다음 중 직립 드릴링 머신에서 경사면이나 뾰족한 부분에 드릴링을 할 경우 적절한 방법은?

                                        1. 드릴의 이송을 빠르게 하여 드릴링 한다.
                                        2. 공작물 아래에 나무판을 대고 드릴링 한다.
                                        3. 엔드밀, 센터드릴을 이용하여 드릴링 위치에 자리파기를 하고 드릴링 한다.
                                        4. 드릴의 선단각이 180°이상인 플랫 드릴(flat drill)을 이용하여 드릴링 한다.
                                        (정답률: 71%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. Fe에 C가 고용되어 α–Fe가 될 때 고용체의 형태는?

                                          1. 침입형 고용체
                                          2. 치환형 고용체
                                          3. 고정형 고용체
                                          4. 편석 고용체
                                          (정답률: 67%)
                                            profile_image
                                            1

                                            22. 다음 중 유리 섬유 강화 플라스틱은?

                                            1. CFRP
                                            2. MFRP
                                            3. GFRP
                                            4. FRTP
                                            (정답률: 73%)
                                              profile_image
                                              1

                                              23. 전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 특히 납(Pb)을 첨가한 것은 금색에 매우 가까우므로 박(foil)으로 압연하여 금박의 대용으로 사용되는 것은?

                                              1. 95% Cu-5%Sn 합금
                                              2. 80% Cu-20%Zn 합금
                                              3. 60%Cu-40%Sn 합금
                                              4. 50%Cu-50%Zn 합금
                                              (정답률: 71%)
                                                profile_image
                                                1

                                                24. 비정질 합금의 일반적인 특징이 아닌 것은?

                                                1. 전기저항이 크다.
                                                2. 결정이방성이 없다.
                                                3. 가공경화를 일으키지 않는다.
                                                4. 구조적으로 장거리 규칙성이 있다.
                                                (정답률: 51%)
                                                  profile_image
                                                  1

                                                  25. 니켈에 대한 설명으로 틀린 것은?

                                                  1. 면심입방격자이다.
                                                  2. 상온에서 강자성체이다.
                                                  3. 냉간가공 및 열간가공이 불가능하다.
                                                  4. 내식성이 좋아 대기 중에서 부식이 잘 일어나지 않는다.
                                                  (정답률: 62%)
                                                    profile_image
                                                    1

                                                    26. 스프링강이 갖추어야 할 특성으로 틀린 것은?

                                                    1. 탄성한도가 커야 한다.
                                                    2. 충격 및 피로에 대한 저항성이 커야 한다.
                                                    3. 마텐자이트 조직으로 구성되어 있어야 한다.
                                                    4. 사용 중에 영구변형을 일으키지 않아야 한다.
                                                    (정답률: 77%)
                                                      profile_image
                                                      1

                                                      27. 담금질한 강에 A1 변태점 이하의 열을 가하여 인성을 부여하는 열처리는?

                                                      1. 뜨임
                                                      2. 질화법
                                                      3. 침탄법
                                                      4. 노멀라이징
                                                      (정답률: 66%)
                                                        profile_image
                                                        1

                                                        28. 일반적인 플라스틱 재료의 성질과 강의 성질을 비교한 것 중 옳지 않은 것은?

                                                        1. 강에 비해 가볍다.
                                                        2. 강에 비해 성형성이 우수하다.
                                                        3. 강에 비해 인장강도가 매우 크다.
                                                        4. 강에 비해 열에 대한 저항성이 낮다.
                                                        (정답률: 80%)
                                                          profile_image
                                                          1

                                                          29. 탄소강에서 탄소 함량의 증가에 따라 증가하는 것은?

                                                          1. 비중
                                                          2. 열전도도
                                                          3. 전기저항
                                                          4. 열팽창계수
                                                          (정답률: 60%)
                                                            profile_image
                                                            1

                                                            30. 탄소강에 존재하는 원소 중에서 강도를 증가시키고 고온에서의 소성가공성을 좋게 하며 주조성과 담금질 효과를 향상시키는 원소는?

                                                            1. Cr
                                                            2. Mn
                                                            3. P
                                                            4. S
                                                            (정답률: 54%)
                                                              profile_image
                                                              1

                                                              31. 나사 프레스에서 나사는 압축강도가 500N/mm2인 재료로 만들었으며, 여기에 최대 3kN의 압축하중이 작용한다. 안전계수를 9이상으로 할 때 나사 골지름은 약 몇 mm 이상 이어야 하는가?

                                                              1. 8.3
                                                              2. 10.4
                                                              3. 12.8
                                                              4. 14.5
                                                              (정답률: 23%)
                                                                profile_image
                                                                1

                                                                32. 공작기계의 주축 등에 사용하며 주로 비틀림을 받는 축으로 형상과 치수가 정밀하고 변형이 적으며 축의 지름에 비해 길이가 짧은 축을 의미하는 것은?

                                                                1. 스핀들
                                                                2. 유니버설 조인트
                                                                3. 전동축
                                                                4. 플렉시블 축
                                                                (정답률: 57%)
                                                                  profile_image
                                                                  1

                                                                  33. 밴드 브레이크의 긴장측 장력 7.99kN, 밴드 두께 2mm, 허용인장응력 78.48MPa 일 때, 밴드의 폭은 약 몇 mm 이상이어야 하는가? (단, 이음 효율은 100%로 한다.)

                                                                  1. 43
                                                                  2. 51
                                                                  3. 60
                                                                  4. 71
                                                                  (정답률: 38%)
                                                                    profile_image
                                                                    1

                                                                    34. 147kN의 인장하중을 받는 강판이 양쪽 덮개판 리벳 이음으로 연결되어 있다. 리벳의 지름이 13mm라면 리벳의 수는 몇 개 이상을 사용하면 좋은가? (단, 리벳의 허용전단응력은 50Mpa이고, 양쪽 덮개판 이음에 따른 전단면 개수는 1.8로 한다.)

                                                                    1. 13개
                                                                    2. 11개
                                                                    3. 9개
                                                                    4. 7개
                                                                    (정답률: 31%)
                                                                      profile_image
                                                                      1

                                                                      35. 평벨트와 비교하여 V벨트 전동장치가 가진 특징으로 옳지 않은 것은?

                                                                      1. 접촉 면적이 넓으므로 큰 동력을 전달할 수 있다.
                                                                      2. 미끄럼이 적고 속도비를 크게 할 수 있다.
                                                                      3. 운전이 조용하고 충격 흡수 능력이 크다.
                                                                      4. 바로걸기와 엇걸기를 모두 적용할 수 있다.
                                                                      (정답률: 67%)
                                                                        profile_image
                                                                        1

                                                                        36. 키 홈이나 축의 지름이 급격히 변화하는 부분에서 응력 분포가 불규칙하고 주위의 평균 응력보다 훨씬 큰 응력이 발생하는 것을 무엇이라고 하는가?

                                                                        1. 피로 파괴
                                                                        2. 응력 집중
                                                                        3. 가공 경화
                                                                        4. 크리프
                                                                        (정답률: 73%)
                                                                          profile_image
                                                                          1

                                                                          37. 원통 롤러 베어링 N206이 500rpm으로 1800N의 베어링 하중을 받을 때 이 베어링의 수명은 약 몇 시간인가? (단, 이 베어링의 기본 동적격하중은 14500N, 하중계수는 1.5로 한다.)

                                                                          1. 8422
                                                                          2. 9041
                                                                          3. 9672
                                                                          4. 10422
                                                                          (정답률: 43%)
                                                                            profile_image
                                                                            1

                                                                            38. 기어의 피치원의 지름을 D, 원주피치를 P라면 기어의 잇수(Z)를 구하는 공식은?

                                                                            (정답률: 50%)
                                                                              profile_image
                                                                              1

                                                                              39. 직사각형 단면의 판을 축방향으로 원추형으로 감아올려 사용하는 것으로 주로 압축용으로 쓰이는 스프링은?

                                                                              1. 링 스프링
                                                                              2. 토션 바
                                                                              3. 벌류트 스프링
                                                                              4. 접시 스프링
                                                                              (정답률: 56%)
                                                                                profile_image
                                                                                1

                                                                                40. 한 변이 50mm인 정사각형 단면의 봉에 3t 질량을 가진 물체에 의하여 중력방향으로 인장하중이 작용할 때 발생하는 인장응력은 약 몇 N/cm2인가?

                                                                                1. 117.7
                                                                                2. 141.4
                                                                                3. 1177
                                                                                4. 1414
                                                                                (정답률: 36%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. 다음 중 곡률(curvature)에 관한 일반적인 설명으로 틀린 것은?

                                                                                  1. 곡률(curvature)의 역수를 곡률 반경(radius of curvature)이라 한다.
                                                                                  2. 직선의 곡률반경은 무한대이다.
                                                                                  3. 반지름이 a인 원호의 곡률반경은 a이다.
                                                                                  4. 평면상에 놓인 곡선에 대한 법선곡률(normal curvature)은 무한대이다.
                                                                                  (정답률: 57%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 솔리드모델링에서 CSG(Constructive Solid Geometry)표현 방식에 대한 설명으로 옳은 것은?

                                                                                    1. 데이터 구조가 복잡하다.
                                                                                    2. 데이터 관리가 곤란하다.
                                                                                    3. 데이터 수정이 곤란하다.
                                                                                    4. 체적 및 면적 계산에 처리시간이 오래 걸린다.
                                                                                    (정답률: 56%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. CAD 시스템에서 자유곡면을 정의할 때 분할된 단위 곡면 구간 영역은?

                                                                                      1. patch
                                                                                      2. curve
                                                                                      3. element
                                                                                      4. primitive
                                                                                      (정답률: 59%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 중 Bezier 곡선의 일반적인 특성으로 옳지 않은 것은?

                                                                                        1. Bernstein 다향식을 블렌딩 함수로 사용한다.
                                                                                        2. 생성되는 곡선은 시작점과 끝점을 반드시 지난다.
                                                                                        3. 블록 껍질(convex hull)내부에서만 곡선이 정의되는 성질을 갖는다.
                                                                                        4. 곡선의 양끝 점과 그 점에서의 접선벡터만을 이용하여 곡선을 정의한다.
                                                                                        (정답률: 54%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 서로 다른 CAD/CAM 시스템 사이에서 데이터를 상호 교환하기 위한 데이터 포맷방식이 아닌 것은?

                                                                                          1. IGES
                                                                                          2. DWG
                                                                                          3. STEP
                                                                                          4. DXF
                                                                                          (정답률: 63%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. CAD 시스템으로 모델링한 물체를 화면에 나타낼 때 실제 볼 수 없는 선과 면만을 나타내어 보는 시점에서의 모호성을 없애는 기법은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                            1. 렌더링
                                                                                            2. 뷰포트
                                                                                            3. 솔리드 모델
                                                                                            4. 은선과 은면 제거
                                                                                            (정답률: 64%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 2차원 상에서 구성되는 원추 곡선을 다음과 같은 일반식으로 표현할 때, b=0, a=c인 경우는 다음 원추 곡선 중 어느 것을 나타내는가?

                                                                                              1. 원
                                                                                              2. 타원
                                                                                              3. 쌍곡선
                                                                                              4. 포물선
                                                                                              (정답률: 46%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 원통 좌표계에서 표시된 점의 위치가 (r, θ, z)이다. 이 위치를 직교 좌표계로 표현한 것은?

                                                                                                1. x=rㆍcosθ, y=rㆍsinθ, z
                                                                                                2. x=rㆍsinθ, y=rㆍcosθ, z
                                                                                                3. x=rㆍcosθ, y=rㆍsecθ, z
                                                                                                4. x=rㆍtanθ, y=rㆍcotθ, z
                                                                                                (정답률: 43%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 3D 솔리드모델링 시스템에서 특징형상 기반 모델링 적용 시 대부분의 시스템에서 지원되는 전형적인 특징형상으로 볼 수 없는 것은?

                                                                                                  1. 널링(Knurling)
                                                                                                  2. 포켓(Pocket)
                                                                                                  3. 필렛(Fillet)
                                                                                                  4. 모따기(Chamfer)
                                                                                                  (정답률: 76%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. CAD/CAM의 도입 효과와 가장 거리가 먼 것은?

                                                                                                    1. 설계 생산성 향상 및 설계 변경 용이
                                                                                                    2. 회계, 고객관리 업무의 통합적 수행
                                                                                                    3. 도면 품질 향상
                                                                                                    4. 제품 개발 기간 단축
                                                                                                    (정답률: 81%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. CNC 가공의 곡면상에서 옵셋된 공구의 위치를 의미하는 것은?

                                                                                                      1. CC 포인트
                                                                                                      2. CL 데이터
                                                                                                      3. CM 포인트
                                                                                                      4. 공구 경로 검증
                                                                                                      (정답률: 60%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 공작기계의 좌표계에 대한 EIA(Electronic Industries Association)표준에 대한 설명으로 옳지 않은 것은?

                                                                                                        1. x, y, z는 주된 미끄럼 운동에 대한 축을 나타낸다.
                                                                                                        2. u, v, w는 부수적인 미끄럼 운동에 대한 축을 나타낸다.
                                                                                                        3. a, b, c는 x, y, z 방향 축에 대한 회전운동을 나타낸다.
                                                                                                        4. l, m, n은 u, v, w 방향 축에 대한 회전운동을 나타낸다.
                                                                                                        (정답률: 56%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 레스터 그래픽 장치에서 한 화소당 빨강, 초록, 파랑 각각의 색에 8bit plane씩 사용하여 총 24bit plane을 사용할 경우, 한 화면에서 동시에 사용할 수 있는 전체 색의 개수는?

                                                                                                          1. 24
                                                                                                          2. 28
                                                                                                          3. 216
                                                                                                          4. 224
                                                                                                          (정답률: 57%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. CAD 시스템에서 3차원 모델링 방법 중 와이어 프레임 모델링 방식의 특징이 아닌 것은?

                                                                                                            1. 은선 제거가 가능하다.
                                                                                                            2. 데이터의 구성이 간단하다.
                                                                                                            3. 모델 작성을 쉽게 할 수 있다.
                                                                                                            4. 처리속도가 빠르고 메모리 용량이 적게 소요된다.
                                                                                                            (정답률: 72%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. NC 기계를 이용한 금형 가공에 있어서 초기단계에 많은 절삭영역을 빠른 시간 내에 가공하는 공정단계는?

                                                                                                              1. 잔삭
                                                                                                              2. 황삭
                                                                                                              3. 정삭
                                                                                                              4. 중삭
                                                                                                              (정답률: 83%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 중에서 분말형태의 재료에 레이저를 조사하여 소결하여 적층하는 RP(Rapid Prototyping) 공정은?

                                                                                                                1. SLA(Stereo Lithographic Apparatus)
                                                                                                                2. LOM(Laminated-Object Manufacturing)
                                                                                                                3. SL S(Selective Laser Sintering)
                                                                                                                4. FDM(Fused Deposition Modeling)
                                                                                                                (정답률: 56%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 2차원 평면상에서 물체를 θ만큼 반시계방향으로 회전변환하려고 한다. 이 경우 다음 2차원 변환행렬의 요소 중 c의 값은?

                                                                                                                  1. cosθ
                                                                                                                  2. sinθ
                                                                                                                  3. -sinθ
                                                                                                                  4. -cosθ
                                                                                                                  (정답률: 47%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 솔리드 모델링의 오일러 작업에 관한 설명 중 틀린 것은?

                                                                                                                    1. 오일러 관계식을 만족한다.
                                                                                                                    2. 오일러 작업 후에는 항상 합당한 형상으로의 변화를 보장한다.
                                                                                                                    3. 토폴로지 요소들은 서로 독립적으로 만들고 없앨 수 있다.
                                                                                                                    4. 토폴로지 요소에는 꼭지점, 모서리, 면, 루프, 셀이 있다.
                                                                                                                    (정답률: 54%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. NC 시스템을 동작제어 측면에서 보면 3가지로 구분할 수 있다. 여기에 포함되지 않는 것은?

                                                                                                                      1. 2차원 윤곽 제어(2D contouring)
                                                                                                                      2. 3차원 곡면 제어(3D sculpturing)
                                                                                                                      3. 4차원 볼륨 제어(4D volume control)
                                                                                                                      4. 2차원 위치 제어(point-to-point control)
                                                                                                                      (정답률: 75%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. CAD 시스템의 형상모데링에서 B-Spline 방정식으로는 완벽하게 표현이 불가능하였지만 NURBS에서는 완벽한 표현이 가능한 것은?

                                                                                                                        1. 원
                                                                                                                        2. 직선
                                                                                                                        3. 삼각형
                                                                                                                        4. 사각형
                                                                                                                        (정답률: 68%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

                                                                                                                          61. 다음 중 헐거운 끼워맞춤에 해당하는 것은?

                                                                                                                          1. H7/k6
                                                                                                                          2. H7/m6
                                                                                                                          3. H7/n6
                                                                                                                          4. H7/g6
                                                                                                                          (정답률: 72%)
                                                                                                                            profile_image
                                                                                                                            1

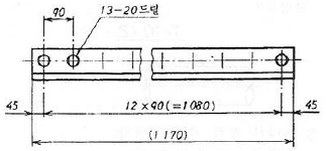

                                                                                                                            62. 다음 그림에서 차수 “90”이 의미하는 것은?

                                                                                                                            1. 구멍의 전체 수량
                                                                                                                            2. 구멍의 피치
                                                                                                                            3. 구멍의 지름
                                                                                                                            4. 구멍의 등급
                                                                                                                            (정답률: 77%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재 등에 대해 절단한 곳의 전, 후를 끊어서 그 사이에 회전도시 단면도를 그릴 때 단면 외형을 나타내는 선은 어떤 선으로 나타내야 하는가?

                                                                                                                              1. 굵은 실선
                                                                                                                              2. 가는 실선
                                                                                                                              3. 굵은 1점 쇄선
                                                                                                                              4. 가는 2점 쇄선
                                                                                                                              (정답률: 48%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 다음 기하공차 기호에 대한 설명으로 틀린 것은?

                                                                                                                                1. 기하공차 값 0.1mm는 원통도 기하공차가 적용된다.
                                                                                                                                2. 평행도 기하공차 데이터 A는 양쪽 작은 원통 부위의 공통되는 축 직선을 말한다.
                                                                                                                                3. 지정길이 100mm에 대한 평행도 공차 값은 0.⑤mm 이다.
                                                                                                                                4. 적용하는 형상은 2개의 기하공차 중 한 개만 만족하면 된다.
                                                                                                                                (정답률: 72%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 그림과 같이 나사 표시가 있을 때, 옳은 설명은?

                                                                                                                                  1. 불나사 호칭 지름 10인치
                                                                                                                                  2. 둥근나사 호칭 지름 10mm
                                                                                                                                  3. 미터 사다리꼴 나사 호칭 지름 10mm
                                                                                                                                  4. 관용 데이퍼 수나사 호칭 지름 10mm
                                                                                                                                  (정답률: 74%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 화살표 방향을 정면으로 하여 제 3각법으로 투상하였을 때 가장 적합한 것은?

                                                                                                                                    (정답률: 77%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 배관의 간략 도시에 있어서 다음 중 가는 파선으로 나타내는 항목이 아닌 것은?

                                                                                                                                      1. 바닥
                                                                                                                                      2. 벽
                                                                                                                                      3. 도급 계약의 경계
                                                                                                                                      4. 구멍(뚫린 구멍)
                                                                                                                                      (정답률: 49%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 가공 방법의 약호에 대한 설명 중 옳지 않은 것은?

                                                                                                                                        1. FB : 브러싱
                                                                                                                                        2. GH : 호닝가공
                                                                                                                                        3. BR : 래핑
                                                                                                                                        4. DC : 다이캐스팅
                                                                                                                                        (정답률: 60%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 축을 가공하기 위한 센터구멍의 도시 방법 중 그림과 같은 도시 기호의 의미는?

                                                                                                                                          1. 센터구멍이 반드시 필요하며 센터구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.
                                                                                                                                          2. 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 센터 구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.
                                                                                                                                          3. 센터구멍이 반드시 필요하며 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.
                                                                                                                                          4. 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.
                                                                                                                                          (정답률: 51%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 그림과 같은 등각 투상도에서 화살표 방향을 정면도로 할 때 이에 대한 저면도로 가장 적합한 것은?

                                                                                                                                            (정답률: 65%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. CNC선반에서 G98 기능과 관련된 단위는?

                                                                                                                                              1. mm/min
                                                                                                                                              2. mm/rev
                                                                                                                                              3. deg/min
                                                                                                                                              4. rpm
                                                                                                                                              (정답률: 57%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음 중 공구의 크레이터 마모와 관련이 있는 부분은?

                                                                                                                                                1. 생크
                                                                                                                                                2. 인선
                                                                                                                                                3. 경사면
                                                                                                                                                4. 여유면
                                                                                                                                                (정답률: 60%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. CNC선반에서 직경이 ø50mm 부위를 –Z방향으로 절삭하려고 한다. 이때 적합한 주축 회전수 지령은? (단, 재료의 절삭속도 V=120m/min, 이송속도 F=0.2mm/rev이다.)

                                                                                                                                                  1. G96 S764;
                                                                                                                                                  2. G96 S1200;
                                                                                                                                                  3. G97 S764;
                                                                                                                                                  4. G97 S1200;
                                                                                                                                                  (정답률: 45%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 머시닝센터 가공 프로그램에 사용되는 준비기능 가운데 카운터 보링 기능에 해당하는 G코드는?

                                                                                                                                                    1. G81
                                                                                                                                                    2. G82
                                                                                                                                                    3. G83
                                                                                                                                                    4. G84
                                                                                                                                                    (정답률: 49%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. CNC 방전전극용 재료의 구비조건으로 틀린 것은?

                                                                                                                                                      1. 전기 저항값이 낮고 전기 전도도가 클 것
                                                                                                                                                      2. 융점이 낮아 방전 시 소모가 적을 것
                                                                                                                                                      3. 방전 가공성이 우수할 것
                                                                                                                                                      4. 성형이 용이할 것
                                                                                                                                                      (정답률: 51%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 서보모터에서 위치 및 속도를 검출하여 피드백(feed back)하지 않는 제어방식은?

                                                                                                                                                        1. 개방회로 방식
                                                                                                                                                        2. 폐쇄회로 방식
                                                                                                                                                        3. 반폐쇄회로 방식
                                                                                                                                                        4. 복합회로 서보방식
                                                                                                                                                        (정답률: 57%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음 중 기계안전에 대한 설명으로 옳지 않은 것은?

                                                                                                                                                          1. 바이트의 자루는 가능한 굵은 것을 사용한다.
                                                                                                                                                          2. CNC선반 공작물은 무게중심을 맞춰야 안전하다.
                                                                                                                                                          3. 절삭 중이나 회전 중에는 공작물을 측정하지 않는다.
                                                                                                                                                          4. 드릴은 Chip의 배출이 어려우므로, 가능한 절삭속도를 빠르게 해야 한다.
                                                                                                                                                          (정답률: 77%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. CNC준비기능 중 급속 이송(rapid override)과 관련이 없는 것은?

                                                                                                                                                            1. G00
                                                                                                                                                            2. G01
                                                                                                                                                            3. G28
                                                                                                                                                            4. G30
                                                                                                                                                            (정답률: 69%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 날당 이송량이 0.⑤mm/tooth인 2날 엔드밀의 이송속도는 몇 mm/min인가? (단, 회전수 800rpm, 절삭속도 34m/min이다.)

                                                                                                                                                              1. 34
                                                                                                                                                              2. 40
                                                                                                                                                              3. 68
                                                                                                                                                              4. 80
                                                                                                                                                              (정답률: 49%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 다음 CNC기계에 사용되는 좌표계로 가장 거리가 먼 것은?

                                                                                                                                                                1. 구역 좌표계
                                                                                                                                                                2. 기계 좌표계
                                                                                                                                                                3. 보정 좌표계
                                                                                                                                                                4. 공작물 좌표계
                                                                                                                                                                (정답률: 43%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
