컴퓨터응용가공산업기사 (2018-03-04 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 다음중 금속의 구멍작업 시 칩의 배출이 용이하고 가공 정밀도가 가장 높은 드릴 날은?

  1. 평 드릴
  2. 센터 드릴
  3. 직선홈 드릴
  4. 트위스트 드릴
(정답률: 77%)
    profile_image
    1

    2. 밀링 절삭 방법 중 상향절삭과 하향절삭에 대한 설명이 틀린 것은?

    1. 하향절삭은 상향절삭에 비하여 공구수명이 길다.
    2. 상향절삭은 가공면의 표면거칠기가 하향절삭보다 나쁘다.
    3. 상향절삭은 절삭력이 상향으로 작용하여 가공물의 고정이 유리하다.
    4. 커터의 회전방향과 가공물의 이송이 같은 방향의 가공방법을 하향절삭이라 한다.
    (정답률: 77%)
      profile_image
      1

      3. 테일러의 원리에 맞게 제작되지 않아도 되는 게이지는?

      1. 링 게이지
      2. 스냅 게이지
      3. 테이퍼 게이지
      4. 플러그 게이지
      (정답률: 54%)
        profile_image
        1

        4. 기어절삭가공 방법에서 창성법에 해당하는 것은?

        1. 호브에 의한 기어가공
        2. 형판에 의한 기어가공
        3. 브로칭에 의한 기어가공
        4. 총형 바이트에 의한 기어가공
        (정답률: 56%)
          profile_image
          1

          5. 밀링가공에서 일반적인 절삭속도 선정에 관한 내용으로 틀린 것은?

          1. 거친 절삭에서는 절삭속도를 빠르게 한다.
          2. 다듬질 절삭에서는 이송속도를 느리게 한다.
          3. 커터의 날이 빠르게 마모되면, 절삭 속도를 낮춘다.
          4. 적정 절삭속도보다 약간 낮게 설정하는 것이 커터의 수명연장에 좋다.
          (정답률: 56%)
            profile_image
            1

            6. 측정자의 직선 또는 원호운동을 기계적으로 확대하여 그 움직임을 지침의 회전변위로 변환시켜 눈금으로 읽을 수 있는 측정기는?

            1. 수준기
            2. 스냅 게이지
            3. 게이지 블록
            4. 다이얼 게이지
            (정답률: 82%)
              profile_image
              1

              7. 다음 중 각도를 측정할 수 있는 측정기는?

              1. 사인 바
              2. 마이크로미터
              3. 하이트 게이지
              4. 버니어캘리퍼스
              (정답률: 88%)
                profile_image
                1

                8. 머시닝센터에서 드릴링 사이클에 사용되는 G-코드로만 짝지어진 것은?

                1. G24, G43
                2. G44, G65
                3. G54, G92
                4. G73, G83
                (정답률: 76%)
                  profile_image
                  1

                  9. 연삭기의 이송방법이 아닌 것은?

                  1. 테이블 왕복식
                  2. 플랜지 컷 방식
                  3. 연삭 숫돌대 방식
                  4. 마그네틱 척 이동 방식
                  (정답률: 64%)
                    profile_image
                    1

                    10. 터릿선반에 대한 설명으로 옳은 것은?

                    1. 다수의 공구를 조합하여 동시에 순차적으로 작업이 가능한 선반이다.
                    2. 지름이 큰 공작물을 정면가공하기 위하여 스윙을 크게 만든 선반이다.
                    3. 작업대 위에 설치하고 시계부속 등 작고 정밀한 가공물을 가공하기 휘한 선반이다.
                    4. 가공하고자 하는 공작물과 같은 실물이나 모형을 따라 공구대가 자동으로 모형과 같은 윤곽을 깎아내는 선반이다.
                    (정답률: 70%)
                      profile_image
                      1

                      11. 드릴의 속도가 V(m/min), 지름이 d(mm)일때, 드릴의 회전수 n(rpm)을 구하는 식은?

                      (정답률: 79%)
                        profile_image
                        1

                        12. 밀링 머신에서 사용하는 바이스 중 회전과 상하로 경사시킬 수 있는 기능이 있는 것은?

                        1. 만능 바이스
                        2. 수평 바이스
                        3. 유압 바이스
                        4. 회전 바이스
                        (정답률: 69%)
                          profile_image
                          1

                          13. W, Cr, V, Co 들의 원소를 함유하는 합금강으로 600℃까지 고온 경도를 유지하는 공구재료는?

                          1. 고속도강
                          2. 초경합금
                          3. 탄소공구강
                          4. 합금공구강
                          (정답률: 64%)
                            profile_image
                            1

                            14. 연삭 작업에 관련된 안전사항 중 틀린 것은?

                            1. 연삭숫돌을 정확하게 고정한다.
                            2. 연삭숫돌 측면에 연삭을 하지 않는다.
                            3. 연삭가공 시 원주 정면에 서 있지 않는다.
                            4. 연삭숫돌 덮개 설치보다는 작업자의 보안경 착용을 권장 한다.
                            (정답률: 83%)
                              profile_image
                              1

                              15. 절삭제의 사용 목적과 거리가 먼 것은?

                              1. 공구 수명 연장
                              2. 절삭 저항의 증가
                              3. 공구의 온도상승 방지
                              4. 가공물의 정밀도 저하방지
                              (정답률: 84%)
                                profile_image
                                1

                                16. 래핑에 대한 설명으로 틀린 것은?

                                1. 습식래핑은 주로 거친 래핑에 사용한다.
                                2. 습식래핑은 연마입자를 혼합한 랩액을 공작물에 주입하면서 가공한다.
                                3. 건식래핑의 사용 용도는 초경질 합금, 보석 및 유리 등 특수재료에 널리 쓰인다.
                                4. 건식래핑은 랩 제를 랩에 고르게 누른 다음 이를 충분히 닦아내고 주로 건조상태에서 래핑을 한다.
                                (정답률: 55%)
                                  profile_image
                                  1

                                  17. 탭으로 암나사 가공작업 시 탭의 파손원인으로 적절하지 않은 것은?

                                  1. 탭이 경사지게 들어간 경우
                                  2. 탭 재질의 경도가 높은 경우
                                  3. 탭의 가공 속도가 빠른 경우
                                  4. 탭이 구멍바닥에 부딪쳤을 경우
                                  (정답률: 83%)
                                    profile_image
                                    1

                                    18. 절삭공구 수명을 판정하는 방법으로 틀린 것은?

                                    1. 공구 인선의 마모가 일정량에 달했을 경우
                                    2. 완성가공된 치수의 변화가 일정량에 달했을 경우
                                    3. 절삭저항의 주 분력이 절삭을 시작했을 때와 비교하여 동일할 경우
                                    4. 완성 가공면 또는 절삭가공 한 직후에 가공 표면에 광택이 있는 색조 또는 반점이 생길 경우
                                    (정답률: 74%)
                                      profile_image
                                      1

                                      19. 선반에서 긴 가공물을 절삭할 경우 사용하는 방진구 중 이동식 방진구는 어느 부분에 설치하는가?

                                      1. 베드
                                      2. 새들
                                      3. 심압대
                                      4. 주축대
                                      (정답률: 58%)
                                        profile_image
                                        1

                                        20. 다음 연삭숫돌 기호에 대한 설명이 틀린 것은?

                                        1. WA : 연삭숫돌입자의 종류
                                        2. 60 : 입도
                                        3. m : 결합도
                                        4. V : 결합제
                                        (정답률: 72%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 반도체 재료에 사용되는 주요 성분 원소는?

                                          1. Co, Ni
                                          2. Ge, Si
                                          3. W, Pb
                                          4. Fe, Cu
                                          (정답률: 59%)
                                            profile_image
                                            1

                                            22. 성형수축이 적고, 성형 가공성이 양호한 열가소성 수지는?

                                            1. 페놀 수지
                                            2. 멜라민 수지
                                            3. 에폭시 수지
                                            4. 폴리스티렌 수지
                                            (정답률: 52%)
                                              profile_image
                                              1

                                              23. Kelmet의 주요 합금 조성으로 옳은 것은?

                                              1. Cu-Pb계 합금
                                              2. Zn-Pb계 합금
                                              3. Cr-Pb계 합금
                                              4. Mo-Pb계 합금
                                              (정답률: 60%)
                                                profile_image
                                                1

                                                24. 주조 시 주형에 냉금을 삽입하여 주물 표면을 급냉시킴으로써 백선화하고, 경도를 증가시킨 내마모성 주철은?

                                                1. 구상흑연주철
                                                2. 가단(malleable)주철
                                                3. 칠드(chilled)주철
                                                4. 미해나이트(meehanite)주철
                                                (정답률: 64%)
                                                  profile_image
                                                  1

                                                  25. 불변강의 종류가 아닌 것은?

                                                  1. 인바
                                                  2. 엘린바
                                                  3. 코엘린바
                                                  4. 스프링강
                                                  (정답률: 78%)
                                                    profile_image
                                                    1

                                                    26. 95%Cu-5%Zn 합금으로 연하고 코이닝(coining)하기 쉬우므로동전, 메달 등에 사용되는 황동의 종류는?

                                                    1. Naval brass
                                                    2. Cartridge brass
                                                    3. Muntz metal
                                                    4. Gilding metal
                                                    (정답률: 54%)
                                                      profile_image
                                                      1

                                                      27. 다음 중 블랭킹 및 피어싱 펀치로 사용되는 금형재료가 아닌 것은?

                                                      1. STD11
                                                      2. STS3
                                                      3. STC3
                                                      4. SM15C
                                                      (정답률: 61%)
                                                        profile_image
                                                        1

                                                        28. 쾌삭강에서 피삭성을 좋게 만들기 위해 첨가하는 원소로 가장 적합한 것은?

                                                        1. Mn
                                                        2. S1
                                                        3. C
                                                        4. S
                                                        (정답률: 44%)
                                                          profile_image
                                                          1

                                                          29. 뜨임 취성(Temper brittleness)을 방지하는데 가장 효과적인 원소는?

                                                          1. Mo
                                                          2. Ni
                                                          3. Cr
                                                          4. Zr
                                                          (정답률: 52%)
                                                            profile_image
                                                            1

                                                            30. Fr-C 평형상태도에서 나타나지 않는 반응은?

                                                            1. 공정반응
                                                            2. 편정반응
                                                            3. 포정반응
                                                            4. 공석반응
                                                            (정답률: 72%)
                                                              profile_image
                                                              1

                                                              31. 4kNㆍm의 비틀림 모멘트를 받는 전동축의 지름은 약 몇 mm인가? (단, 축에 작용하는 전단응력은 60MPa이다.)

                                                              1. 70
                                                              2. 80
                                                              3. 90
                                                              4. 100
                                                              (정답률: 26%)
                                                                profile_image
                                                                1

                                                                32. 안지름 300mm, 내압 100 N/cm2이 작용하고 있는 실린더 커버를 12개의 볼트로 체결하려고 한다. 볼트 1개에 작용하는 하중W은 약 몇 N인가?

                                                                1. 3257
                                                                2. 5890
                                                                3. 8976
                                                                4. 11245
                                                                (정답률: 42%)
                                                                  profile_image
                                                                  1

                                                                  33. 그림과 같은 스프링장치에서 각 스프링 상수 k1=40N/cm, k2=50N/cm, k3=60N/cm이다, 하중 방향의 처짐이 150mm 일 때 작용하는 하중 P는 약 몇 N 인가?

                                                                  1. 2250
                                                                  2. 964
                                                                  3. 389
                                                                  4. 243
                                                                  (정답률: 32%)
                                                                    profile_image
                                                                    1

                                                                    34. 회전속도가 8m/s로 전동되는 평벨트 전동장치에서 가죽 벨트의 폭(b)×두께(t)=116mm×8mm인 경우, 최대전달동력은 약 몇kW인가? (단, 벨트의 허용인장응력은 2.35MPa, 장력비(eμθ)는 2.5이며, 원심력은 무시하고 벨트의 이음효율은 100%이다.)

                                                                    1. 7.45
                                                                    2. 10.47
                                                                    3. 12.08
                                                                    4. 14.46
                                                                    (정답률: 40%)
                                                                      profile_image
                                                                      1

                                                                      35. 작용하중의 방향에 따른 베어링 분류 중에서 축선에 직각으로 작용하는 하중과 축선 방향으로 작용하는 하중이 동시에 작용하는데 사용하는 베어링은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                      1. 레이디얼 베어링(radial bearing)
                                                                      2. 스러스트 베어링(thrust bearing)
                                                                      3. 테이퍼 베어링(taper bearing)
                                                                      4. 칼라 베어링(collar bearing)
                                                                      (정답률: 34%)
                                                                        profile_image
                                                                        1

                                                                        36. 양쪽 기울기를 가진 코터에서 저절로 빠지지 않기 위한 자립조건으로 옳은 것은? (단, ∝는 코터 중심에 대한 기울기 각도이고, ρ는 코터와 로드엔드와의 접촉부 마찰계수에 대응하는 마찰각이다.)

                                                                        1. ∝≦ρ
                                                                        2. ∝≧ρ
                                                                        3. ∝≦2ρ
                                                                        4. ∝≧2ρ
                                                                        (정답률: 51%)
                                                                          profile_image
                                                                          1

                                                                          37. 응력-변형률 선도에서 재료가 저항할 수 있는 최대의 응력을 무엇이라 하는가? (단, 공칭응력을 기준으로 한다.)

                                                                          1. 비례한도(proportional limit)
                                                                          2. 탄성한도(elastic limit)
                                                                          3. 항복점(yield point)
                                                                          4. 극한강도(ultimate strength)
                                                                          (정답률: 70%)
                                                                            profile_image
                                                                            1

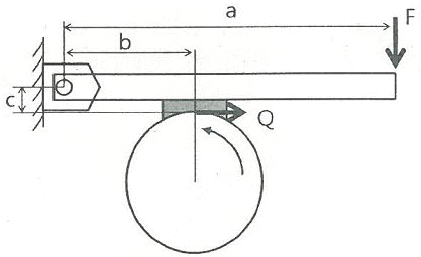

                                                                            38. 그림과 같은 블록 브레이크에서 막대 끝에 작용하는 조작력 F와 브레이크의 제동력 Q와의 관계식은? (단, 드럼은 반시계방향 회전을 하고 마찰계수는 μ이다.)

                                                                            (정답률: 55%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 중 기어에서 이의 크기를 나타내는 방법이 아닌 것은?

                                                                              1. 피치원지름
                                                                              2. 원주피치
                                                                              3. 모듈
                                                                              4. 지름피치
                                                                              (정답률: 41%)
                                                                                profile_image
                                                                                1

                                                                                40. 용접 가공에 대한 일반적인 특징 설명으로 틀린 것은?

                                                                                1. 공정수를 줄일 수 있어서 제작비가 저렴하다.
                                                                                2. 기밀 및 수밀성이 양호하다.
                                                                                3. 열 영향에 의한 재료의 변질이 거의 없다.
                                                                                4. 잔류응력이 발생하기 쉽다.
                                                                                (정답률: 74%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. XY 평면상에 하나의 곡선을 표현하는 방법에는 일반적으로 3가지가 있는데 이에 속하지 않는 것은?

                                                                                  1. 단어번지 형태
                                                                                  2. 매개변수 형태
                                                                                  3. 양함수 형태
                                                                                  4. 음함수 형태
                                                                                  (정답률: 74%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 반경이 R=√5cm인 볼 엔드밀로 평면을 가공하려고 한다. 경로 간 간격이 2cm일 때 커습(cusp) 높이는 몇 cm인가?

                                                                                    1. √5-1
                                                                                    2. √5-2
                                                                                    3. 1
                                                                                    4. 2
                                                                                    (정답률: 80%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. CAD/CAM 시스템에서 와이어프레임(wireframe), 서피스(surface), 솔리드(solid)모델과 같은 3차원 형상 모델에 대한 설명으로 틀린 것은?

                                                                                      1. 3차원 형상 모델 중 어는 것으로도 해석용 유한요소생성 및 NC 공구경로 계산이 가능하다.
                                                                                      2. 와이어프레임 모델은 점과 선으로 정의되기 때문에 체적을 구할 수 없다.
                                                                                      3. 서피스 모델은 곡면을 기본으로 하여 3차원의 NC 가공용의 면 구축이 용이하다.
                                                                                      4. 솔리드 모델은 상대적으로 파일의 크기가 크며, 속이 차있는 물체로서의 개념이 도입된다.
                                                                                      (정답률: 76%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 2차원에서의 변환 행렬 TH(3×3)에 대한 설명 중 틀린 것은?

                                                                                        1. m, n은 이동(translation)에 관계된다.
                                                                                        2. p, q는 대칭변화(reflection)에 관계된다.
                                                                                        3. a, b, c, d는 회전(rotation), 스케일링(scaling) 등에 관계된다.
                                                                                        4. s는 전체적인 스케일링(overall scaling)에 영향을 미친다.
                                                                                        (정답률: 55%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 2차원 단면현상을 임의의 경로를 따라 이동하면서 3차원 솔리드를 생성하는 솔리드 모델링 기법은?

                                                                                          1. 블렌딩(blending)
                                                                                          2. 트리밍(trimming)
                                                                                          3. 클리핑(clipping)
                                                                                          4. 스위핑(sweeping)
                                                                                          (정답률: 67%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. CSG(Constructive solid Geometry)방식에서 사용하는 기본 3차원 모델(privitives)이 아닌 것은?

                                                                                            1. 구(sphere)
                                                                                            2. 원뿔(cone)
                                                                                            3. 원통(cylinder)
                                                                                            4. 쿤스 곡면(Coon's surface)
                                                                                            (정답률: 81%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 평면상에서 기준 직교축의 원점에서부터 점 P까지의 직선거리(r)와 기준 직교축과 그 직선이 이루는 각도(θ)로 표시되는 2차원 좌표계는?

                                                                                              1. 구 좌표계
                                                                                              2. 극 좌표계
                                                                                              3. 원주 좌표계
                                                                                              4. 직교 좌표계
                                                                                              (정답률: 52%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. CAM에서 일반적으로 지원하는 곡면 가공방식이 아닌 것은?

                                                                                                1. 나선형 가공
                                                                                                2. 프레스 가공
                                                                                                3. Island/Area 가공
                                                                                                4. 등매개변수(iso-parametric)가공
                                                                                                (정답률: 69%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 조립체(assembly) 모델링과 관련이 없는 기능은?

                                                                                                  1. 부품간의 만남 조건(meting condition)부여 기능
                                                                                                  2. 조립 전개도(exploded view) 생성 기능
                                                                                                  3. 부품간의 구속 조건 생성 기능
                                                                                                  4. 리프팅(lifting) 기능
                                                                                                  (정답률: 72%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 RP(rapid prototyping)의 종류가 아닌 것은?

                                                                                                    1. 3차원 프린팅(3D printing)
                                                                                                    2. 지표경화(solid ground curing, SGC)
                                                                                                    3. 용착적층 모델링(fused-deposition modeling, FDM)
                                                                                                    4. 레이져 인젝션몰딩(laser injection molding, LIM)
                                                                                                    (정답률: 39%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 10개의 CAD 시스템 사이에서 직접변환기를 사용하여 데이터를 교환하려면 요구되는 변환기의 수는?

                                                                                                      1. 9
                                                                                                      2. 10
                                                                                                      3. 90
                                                                                                      4. 100
                                                                                                      (정답률: 52%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. RP(raprd prototuping) 소프트웨어 중 부품준비 소프트웨어(part preparation software)의 기능이 아닌 것은?

                                                                                                        1. CAD 모델 검증
                                                                                                        2. 지지구조물의 생성
                                                                                                        3. 전체 제작공정 결정
                                                                                                        4. 모델의 위치와 방향 결정
                                                                                                        (정답률: 47%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 특징현상 모델링을 수행하는 경우, 대부분의 솔리드 모델링 시스템에서 제공하는 전형적인 특징현상이 아닌 것은?

                                                                                                          1. 구멍(hole)
                                                                                                          2. 필릿(fillet)
                                                                                                          3. 리프팅(lifting)
                                                                                                          4. 모따기(chamfer)
                                                                                                          (정답률: 71%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 컴퓨터에서 작업을 수행하기 위한 자료나 입축력장치로부터 입출력되기 위한 자료를 임시로 저장하는 곳은?

                                                                                                            1. 버퍼(Buffer)
                                                                                                            2. 블록(Block)
                                                                                                            3. 채널(Channel)
                                                                                                            4. 콘솔(Console)
                                                                                                            (정답률: 55%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. NC가공에서 3축 가공에 비해 5축 가공만의 장점으로 보기 어려운 것은?

                                                                                                              1. 곡면의 등고선을 따른 밀링 작업이 가능하다.
                                                                                                              2. 3축으로는 접근이 불가능한 곡면도 가공할 수 있다.
                                                                                                              3. 평 엔드밀 사용 시 공구의 자세를 잘 조정함으로써 cusp 양을 최소화할 수 있다.
                                                                                                              4. 공구 원통면을 이용한 윤곽가공이 가능하여 단 한번의 공구경로로 cusp 없이 가공이 완료될 수도 있다.
                                                                                                              (정답률: 43%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 Bezier 곡선의 성질에 대한 설명으로 가장 적절하지 않은 것은?

                                                                                                                1. 곡선의 차수는 (조정점의 개수-1)이다.
                                                                                                                2. 곡선은 볼록포(convex hull) 안에 위치한다.
                                                                                                                3. 한 개의 조정점을 움직이면 곡선 일부의 모양만이 변한다.
                                                                                                                4. 다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.
                                                                                                                (정답률: 60%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 퍼거슨(Ferguson)곡선 및 곡면에 관한 설명으로 틀린 것은?

                                                                                                                  1. 곡선이나 곡면의 일부를 간단히 표현할 수 있다.
                                                                                                                  2. 평면상의 곡선뿐만 아니라 3차원 공간에 있는 형상도 간단히 표현할 수 있다.
                                                                                                                  3. 자동차 외관과 같이 곡률변화율이 중요한 경우 곡면의 품질을 향상시킨다.
                                                                                                                  4. 곡선이나 곡면의 좌표 변환이 필요할 경우 주어진 벡터만을 좌표 변환하여 결과를 얻을 수 있다.
                                                                                                                  (정답률: 45%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. CAD 시스템에서 사용되는 곡면 모델링에 대한 설명으로 틀린 것은?

                                                                                                                    1. 스윕(Sweep) 곡면 : 안내 곡선을 따라 이동 곡선이 이동하면서 생성되는 곡면
                                                                                                                    2. 그리드(Grid) 곡면 : 측정기 등에서 얻은 점을 근사적으로 연결하는 곡면
                                                                                                                    3. 블랜딩(Blending) 곡면 : 두 곡면이 만나는 부분을 부드럽게 만들 때 생성하는 곡면
                                                                                                                    4. 회전(Revolve) 곡면 : 하나의 곡선을 축을 따라 평행이동시켜 모델링한 곡면
                                                                                                                    (정답률: 63%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. NC 공구경로 생성 시 계산된 공구경로를 따라 공구가 움질일 때 곡면의 곡률 반경이 공구의 반경보다 작은 오목한 부분에서 과절삭(overcut)이 발생하는 현상은?

                                                                                                                      1. Contacting
                                                                                                                      2. Clamping
                                                                                                                      3. Collision
                                                                                                                      4. Gouging
                                                                                                                      (정답률: 51%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 중 곡면을 표현할 수 있는 방법이 아닌 것은?

                                                                                                                        1. Coons 곡면
                                                                                                                        2. Bezier 곡면
                                                                                                                        3. Repular 곡면
                                                                                                                        4. B-Spline 곡면
                                                                                                                        (정답률: 71%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

                                                                                                                          61. 나사 표기가 "G 1/2"이라 되어 있을 때, 이는 무슨 나사인가?

                                                                                                                          1. 관용 평행나사
                                                                                                                          2. 29° 사다리꼴나사
                                                                                                                          3. 관용 테이퍼나사
                                                                                                                          4. 30° 사다리꼴나사
                                                                                                                          (정답률: 48%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 구멍과 축의 억지 끼워 맞춤에서 최대 죔새의 설명으로 옳은 것은?

                                                                                                                            1. 구멍의 최대허용치수 - 축의 최대허용치수
                                                                                                                            2. 구멍의 최소허용치수 - 축의 최소허용치수
                                                                                                                            3. 축의 최소허용치수 - 구멍의 최대허용치수
                                                                                                                            4. 축의 최대허용치수 - 구멍의 최소허용치수
                                                                                                                            (정답률: 67%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. V-벨트 풀리의 도시에 관한 설명으로 옳지 않은 것은?

                                                                                                                              1. V-벨트 폴리 홈 부분의 치수는 형별과 호칭 지름에 따라 결정된다.
                                                                                                                              2. V-벨트 폴리는 축 직각 방향의 퉁을 정면도(주투상도)로 할 수 있다.
                                                                                                                              3. 암(Arm)은 길이 방향으로 절단하여 도시한다.
                                                                                                                              4. V-벨트 폴리에 적용하는 일반용 V 고무벨트는 단면치수에 따라 6가지 종유가 있다.
                                                                                                                              (정답률: 59%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 강재의 종류와 그 기호가 잘못 짝지어진 것은?

                                                                                                                                1. SCr420 : 크로뮴 강
                                                                                                                                2. SCM 420 : 니켈 크로뮴 강
                                                                                                                                3. SMn 420 : 망가니즈 강
                                                                                                                                4. SMnC 420 : 망가니즈 크로뮴 강
                                                                                                                                (정답률: 74%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 그림과 같은 입체도를 제3각법으로 올바르게 나타낸 투상도는?

                                                                                                                                  (정답률: 64%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 그림과 같은 원뿔을 전개하엿을 때 전개도의 중심각이 120°가 되려면 L의 치수는 얼마인가? (단, 원뿔 밑면의 지름은 100mm 이다.)

                                                                                                                                    1. 150mm
                                                                                                                                    2. 200mm
                                                                                                                                    3. 120mm
                                                                                                                                    4. 180mm
                                                                                                                                    (정답률: 48%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 그림과 같은 등각투상도에서 화살표 방향에서 본 면을 정면이라 할 때 제 3각법으로 3면도가 올바르게 그려진 것은?

                                                                                                                                      (정답률: 63%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 가공 모양의 기호에 대한 설명으로 잘못된 것은?

                                                                                                                                        1. = : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영한 면에 평행
                                                                                                                                        2. X : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차
                                                                                                                                        3. M : 가공에 의한 컷의 줄무늬가 여러 방향
                                                                                                                                        4. R : 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양
                                                                                                                                        (정답률: 57%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 기계제도에서 사용하는 선의 종류에 대한 용도 설명 중 잘못된 것은?

                                                                                                                                          1. 굵은 실선 : 대상물의 보이는 부분의 모양 표시
                                                                                                                                          2. 가는 1점 쇄선 : 도형의 중심 표시
                                                                                                                                          3. 가는 2점 쇄선 : 대상물의 일부를 파단한 경계 표시
                                                                                                                                          4. 가는 파선 : 대상물의 보이지 않는 부분의 모양 표시
                                                                                                                                          (정답률: 59%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 투상도를 그릴 때 선이 서로 겹칠 경우 나타내야 할 우선 순위로 옳은 것은?

                                                                                                                                            1. 중심선 ＞숨은선＞외형선
                                                                                                                                            2. 숨은선＞절단선＞중심선
                                                                                                                                            3. 외형선＞중심선＞절단선
                                                                                                                                            4. 외형선＞중심선＞숨은선
                                                                                                                                            (정답률: 70%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. CNC방전가공에서 방전 갭을 구하는 공식은?

                                                                                                                                              (정답률: 56%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 머시닝센터에서 250rpm으로 회전하는 스핀들에 피치 2mm나사를 가공할 때 주축 이송속도를 몇 mm/min로 하는 것이 좋은가?

                                                                                                                                                1. 400
                                                                                                                                                2. 450
                                                                                                                                                3. 500
                                                                                                                                                4. 550
                                                                                                                                                (정답률: 72%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 머시닝 센터의 보조기능 중 공구를 교환하는 지령은?

                                                                                                                                                  1. M⑤
                                                                                                                                                  2. M06
                                                                                                                                                  3. M19
                                                                                                                                                  4. M30
                                                                                                                                                  (정답률: 77%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. CNC 공작기계의 특징에 대한 설명으로 옳지 않은 것은?

                                                                                                                                                    1. 생산능률 증대
                                                                                                                                                    2. 균일한 품질 관리가 용이
                                                                                                                                                    3. 작업 시간 단축, 생산성 향상
                                                                                                                                                    4. 특수 공구가 많이 사용되어 관리비 상승
                                                                                                                                                    (정답률: 83%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. CNC 공작기계에서 지령절의 구성에 대한 설명이 옳지 않은 것은?

                                                                                                                                                      1. S : 주축기능
                                                                                                                                                      2. F : 이송기능
                                                                                                                                                      3. N : 준비기능
                                                                                                                                                      4. M : 보조기능
                                                                                                                                                      (정답률: 75%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. CNC선반에서 2.5초 동안 프로그램의 진행을 정지시키는 방법으로 옳은 것은?

                                                                                                                                                        1. G04 X2.5 ;
                                                                                                                                                        2. G04 P0.025 ;
                                                                                                                                                        3. G04 P2.5 ;
                                                                                                                                                        4. G04 P0.25 ;
                                                                                                                                                        (정답률: 70%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. CNC선반에서 나사절삭 가공 기능만으로 짝지어진 것은?

                                                                                                                                                          1. G32, G72, G75
                                                                                                                                                          2. G32, G76, G92
                                                                                                                                                          3. G75, G76, G90
                                                                                                                                                          4. G75, G76, G92
                                                                                                                                                          (정답률: 57%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음가 같은 ISO 선삭용 인서트의 형번 표기법(ISO)에서 노즈(nose) “R"의 크기는 얼마인가?

                                                                                                                                                            1. 1R
                                                                                                                                                            2. 2R
                                                                                                                                                            3. 0.4R
                                                                                                                                                            4. 0.8R
                                                                                                                                                            (정답률: 61%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보기구 방식은?

                                                                                                                                                              1. 폐쇄회로 방식
                                                                                                                                                              2. 개방회로 방식
                                                                                                                                                              3. 반개방회로 방식
                                                                                                                                                              4. 반폐쇄회로 방식
                                                                                                                                                              (정답률: 46%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 머시닝센터 작업 시 주의사항이 아닌 것은?

                                                                                                                                                                1. 공작물 고정 시 손을 조심해야 한다.
                                                                                                                                                                2. ATC를 작동시켜 공구 교환을 점검한다.
                                                                                                                                                                3. 작업 시 불편하여도 문을 닫고 작업한다.
                                                                                                                                                                4. 작업 중에 작업 상태를 확인하기 위해 칩을 제거한다.
                                                                                                                                                                (정답률: 83%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
