컴퓨터응용가공산업기사 (2013-09-28 기출문제)
목록

1과목: 기계가공법 및 안전관리

1. 절삭 공구재료 중 CBN의 미소분말을 고온, 고압으로 소결한 것으로 난삭재, 고속도강 내열강의 절삭이 가능한 것은?

  1. 세라믹
  2. 다이아몬드
  3. 피폭 초경합금
  4. 입방정 질화붕소
(정답률: 62%)
    profile_image
    1

    2. 가공 정밀도가 높은 선반으로 테이퍼 깍기 장치, 릴리빙 장치가 부속되어 있는 것은?

    1. 공구선반
    2. 다인선반
    3. 모방선반
    4. 터릿선반
    (정답률: 58%)
      profile_image
      1

      3. 외경연삭기에서 외경 연삭의 이송방법이 아닌 것은?

      1. 테이블 왕복 방식
      2. 연삭 숫돌대 방식
      3. 플랜지 컷 방식
      4. 회전 테이블 방식
      (정답률: 58%)
        profile_image
        1

        4. 측정기기 중 한계 게이지의 종류에 해당되지 않는 것은?

        1. 플러그 게이지
        2. 스냅 게이지
        3. 봉 게이지
        4. 다이어 게이지
        (정답률: 66%)
          profile_image
          1

          5. 연삭작업의 안전사항에 관한 내용으로 틀린 것은?

          1. 사용 전 3분 이상 공회전
          2. 숫돌의 정확한 고정
          3. 숫돌 덮개의 설치
          4. 원주 정면에 서서 연삭
          (정답률: 91%)
            profile_image
            1

            6. 드릴 작업의 안전사항에 위배되는 경우는?

            1. 드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
            2. 드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다.
            3. 지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정 한다.
            4. 드릴작업은 시작할 때보다 끝날 때 이송을 빠르게 한다.
            (정답률: 91%)
              profile_image
              1

              7. 절삭공구를 사용하여 칩(chip)을 발생시키며 요구하는 제품의 기화학적인 형상으로 가공하는 방법은?

              1. 버핑 가공
              2. 소성 가공
              3. 절삭 가공
              4. 버니싱 가공
              (정답률: 86%)
                profile_image
                1

                8. 넓은 평면을 빨리 깎기에 적합한 밀링 커터는?

                1. 엔드밀
                2. T홈 밀링 커터
                3. 정면 밀링 커터
                4. 더브테일 밀링 커터
                (정답률: 82%)
                  profile_image
                  1

                  9. 게이지 블록을 사용하거나 취급할 때의 주의사항이 아닌 것은?

                  1. 천이나 가죽 위에서 취급할 것
                  2. 먼지가 적고 건조한 실내에서 사용할 것
                  3. 측정면에 먼지가 묻어 있으면 솔로 털어낼 것
                  4. 측정면의 방청유는 휘발유로 깨끗이 닦아 보관할 것
                  (정답률: 83%)
                    profile_image
                    1

                    10. 표준 게이지 종류와 용도가 잘못 연결된 것은?

                    1. 드릴 게이지 : 드릴의 지름 측정
                    2. 와이어 게이지 : 판재의 두께 측정
                    3. 나사 피치 게이지: 나사산의 각도 측정
                    4. 센터 게이지 : 나사 바이트의 각도 측정
                    (정답률: 65%)
                      profile_image
                      1

                      11. 가공기계 중에서 높은 정밀도를 요구하는 가공물의 정밀 가공에 사용되면 항온항습실에 설치하는 것은?

                      1. 지그 보링 머신
                      2. 코어 보링 머신
                      3. 십공 드릴링 머신
                      4. 레디얼 드릴링 머신
                      (정답률: 65%)
                        profile_image
                        1

                        12. 회전하는 통속에 가공물과 숫돌입자, 가공액, 컴파운드 등을 함께 넣어 가공물이 입자와 충돌하는 동안에 그표면의 요철(凹凸)을 제거하여 매끈한 가공면을 얻는 가공법은?

                        1. 숏 피닝
                        2. 롤러 가공
                        3. 배럴 가공
                        4. 수퍼 피니싱
                        (정답률: 71%)
                          profile_image
                          1

                          13. 밀링 절삭에 있어서의 커터 수면을 계산하는 반정식은?

                          1. VTn=C
                          3. VㆍTㆍn=C
                          (정답률: 58%)
                            profile_image
                            1

                            14. 바이트에서 칩브레이크의 주된 역할은?

                            1. 칩이 잘 흘러가지 않도록 하기 위한 장치
                            2. 칩을 생성하는 장치
                            3. 칩을 칩통으로 유도하는 장치
                            4. 칩을 짧게 끊어내기 위한 장치
                            (정답률: 88%)
                              profile_image
                              1

                              15. CNC기계의 움직임을 전기적인 신호로 속도와 위치름 피드백하는 장치는?

                              1. 리졸버
                              2. 볼스크루
                              3. 서보기구
                              4. 컨트롤러
                              (정답률: 80%)
                                profile_image
                                1

                                16. SM45C의 강재를 날수 2개의 SKH 종의 엔드밀로 밑면 절삭할 때 테이블 이송은 약 몇 mm/min 인가? (단, 엔드밀 지름은 20mm, 절삭속도는 35m/min, 날당 이송량 0.1mm이다.)

                                1. 111
                                2. 222
                                3. 333
                                4. 444
                                (정답률: 65%)
                                  profile_image
                                  1

                                  17. 오토 콜리메이터(auto-collinator)를 이용하여 측정이 어려운 것은?

                                  1. 가공기계 안내면의 진직도
                                  2. 가공기계 안내면의 직각도
                                  3. 가공기계 안내면의 원통도
                                  4. 마이크로미터 측정면 평행도
                                  (정답률: 54%)
                                    profile_image
                                    1

                                    18. 다음 중 나사를 측정하는 일반적인 항목이 아닌 것은?

                                    1. 피치
                                    2. 유호지름
                                    3. 각도
                                    4. 리드
                                    (정답률: 48%)
                                      profile_image
                                      1

                                      19. 기어가공용 가공기계 중 피니언 공구 또는 래크형 공구를 왕복운동시켜, 기어 소재와 공구에 적당한 이송을 주면서 기어를 가공하는 것은?

                                      1. 기어 셰이퍼(gear shaper)
                                      2. 브로칭 머신(broaching machine)
                                      3. 기어 셰이빙 머신(gear shaving machine)
                                      4. 핵소 머신(hacksaw machine)
                                      (정답률: 55%)
                                        profile_image
                                        1

                                        20. 선반에서 가공할 수 없는 것은?

                                        1. 나사 절삭
                                        2. 스플라인 홈 절삭
                                        3. 널링 절삭
                                        4. 테이퍼 절삭
                                        (정답률: 78%)
                                          profile_image
                                          1

                                          2과목: 기계설계 및 기계재료

                                          21. 다음중 청동의 특성을 활동과 비교하여 나타낸 것으로 틀린 것은?

                                          1. 구리(Cu)와 주석(Sn)의 합금이다.
                                          2. 내식성이 양호하다.
                                          3. 마찰저항이 작고 광택이 있다.
                                          4. 주조하기 쉬워 선박용 부품이나 밸브류, 동상, 베어링 등에 사용된다.
                                          (정답률: 46%)
                                            profile_image
                                            1

                                            22. 다음 중 기능성 신소재의 종류가 아닌 것은?

                                            1. 형상기억합금
                                            2. 수소저장합금
                                            3. 주조용합금
                                            4. 비정질합금
                                            (정답률: 59%)
                                              profile_image
                                              1

                                              23. 다음 중 내연기관의 실린더 내벽이나, 고암 터빈날개 등과 같은 제품의 표면경화법으로 가장 적합한 것은?

                                              1. 질화범
                                              2. 침화범
                                              3. 화염경화범
                                              4. 고주파경화범
                                              (정답률: 44%)
                                                profile_image
                                                1

                                                24. 금형에 사용되는 펀치의 잔류 응력을 제거하고 기계적 성질을 향상시키며, 인성을 증대시키기 위해 A1, 변태 이하에서 열처리하는 방법은?

                                                1. 담금질
                                                2. 풀림
                                                3. 뜨임
                                                4. 불림
                                                (정답률: 63%)
                                                  profile_image
                                                  1

                                                  25. 금속의 일반적인 특성이 아닌 것은?

                                                  1. 고체상태에서 결정구조를 갖는다.
                                                  2. 열과 전기의 부도체이다.
                                                  3. 연성 및 전성이 좋다.
                                                  4. 금속적 광택을 가지고 있다.
                                                  (정답률: 82%)
                                                    profile_image
                                                    1

                                                    26. 알루미늄(AI)에 약 10%까지 마그네슘(Mg)을 첨가한 합금으로 내식성, 강도, 연신율이 우수하며 비중이 작은 합금은?

                                                    1. 실루민
                                                    2. 하이드로날륨
                                                    3. 톰백
                                                    4. 스텔라이트
                                                    (정답률: 44%)
                                                      profile_image
                                                      1

                                                      27. 다음 알루미늄에 관한 설명으로 틀린 것은?

                                                      1. 비중 약 2.7의 금속이다.
                                                      2. 마그네사이트(magnesite) 광석에서 AI2O3를 정제하여 용융염에서 전해하여 제조한다.
                                                      3. 내식성, 열전도성, 전기전도도 및 가공성이 우수하고 경금속에 속한다.
                                                      4. 항공기, 차량, 공전선 등을 이용된다.
                                                      (정답률: 63%)
                                                        profile_image
                                                        1

                                                        28. 다음 중 표준상태인 탄소강의 기계적 성질을 일반적으로 탄소함유량에 따라 변화한다. 가장 적합한 것은? (단, 표준상태인 탄소강을 0.86%C 이하의 아공석강이다.)

                                                        1. 탄소량이 증가함에 따라 인장강도가 증가한다.
                                                        2. 탄소량이 증가함에 따라 항복점이 저하한다.
                                                        3. 탄소량이 증가함에 따라 연신율이 증가한다.
                                                        4. 탄소량이 증가함에 따라 경도가 감소한다.
                                                        (정답률: 67%)
                                                          profile_image
                                                          1

                                                          29. 주철의 성장을 방지하는 방법이 아닌 것은?

                                                          1. 측연의 미세화로서 조직을 치밀하게 한다.
                                                          2. C와 Si의 양을 많게 한다.
                                                          3. 편상 흑연을 구상흑연화 시킨다.
                                                          4. Cr, Mn, Mo 등을 첨가하여 펄라이트 중 Fe3C분해를 막는다.
                                                          (정답률: 66%)
                                                            profile_image
                                                            1

                                                            30. 주조 시 주형에 냉금을 삽입하여 주물 표면을 급냉 시킴으로써 백선화하고, 경도를 증가시킨 내마모성 주철은?

                                                            1. 가단(malleable)주철
                                                            2. 구상흑연주철
                                                            3. 칠드(chilled)주철
                                                            4. 미해나이트(meehanite)주철
                                                            (정답률: 64%)
                                                              profile_image
                                                              1

                                                              31. 1줄 사각나사의 접촉면 마찰계수가 0.15이고, 이 나사의 리드각이 3.8° 일 때 이 나사의 효율을 약 몇 % 인가?

                                                              1. 30.4
                                                              2. 32.4
                                                              3. 34.5
                                                              4. 37.8
                                                              (정답률: 26%)
                                                                profile_image
                                                                1

                                                                32. 평벨트 전동에서 두 축의 축간거리 C가 500mm, 풀리의 지름이 각각 300mm, 50mm일 때 바로걸기 벨트의 길이 L은 약 몇mm 인가?

                                                                1. 1287
                                                                2. 1581
                                                                3. 1833
                                                                4. 2042
                                                                (정답률: 52%)
                                                                  profile_image
                                                                  1

                                                                  33. 14⑤Nㆍm의 토크를 전달시키는 지름 85mm의 전동축이 있다. 이 축에 사용되는 묻힘키(sunk key)의 길이는 전단과 압축을 고려하여 최소 몇mm 이상이어야 하는가? (단, 키의 폭은 24mm, 높이는 16mm이고 , 키 재료의 허용전단응력은 68.7MPa, 허용합축 응력은 147.2MPa이며, 키 홍의 깊이는 키 높이의 1/2로 한다.)

                                                                  1. 12.4
                                                                  2. 20.1
                                                                  3. 28.1
                                                                  4. 36.7
                                                                  (정답률: 38%)
                                                                    profile_image
                                                                    1

                                                                    34. 2개의 강판에 대해 동일한 재질의, 동일한 리벳 지름으로 다음과 같은 이음 방법을 적용하고자 할 때 강판에 가할 수 있는 인장력이 가장 큰 것은?

                                                                    1. 2줄 겹치기 이음
                                                                    2. 양쪽 덮개판 1줄 맞대기 이음
                                                                    3. 한쪽 덮개판 2줄 맞대기 이음
                                                                    4. 양족 덮개판 2줄 맞대기 이음
                                                                    (정답률: 66%)
                                                                      profile_image
                                                                      1

                                                                      35. 하중을 작용 방향과 작용 시간에 따라 분류할 때 다음 중 작용 방향에 따른 분류에 속하는 것은?

                                                                      1. 반복 하중
                                                                      2. 충경 하중
                                                                      3. 굽힘 하중
                                                                      4. 교번 하중
                                                                      (정답률: 50%)
                                                                        profile_image
                                                                        1

                                                                        36. 스프링 종류 중 하나인 고무 스프링(rubber spring)의 일반적인 특징에 관한 설명으로 틀린 것은?

                                                                        1. 하나의 고무로 여러 방향으로 오는 하중에 대한 방진이나 감쇠가 가능하다.
                                                                        2. 형상을 자유롭게 선택할 수 있고, 다양한 용도로 적용이 가능하다.
                                                                        3. 방진 및 방음 효과가 우수하다.
                                                                        4. 저온에서의 방진 능력이 우수하여 -10℃ 이하의 저온저장고 방진장치에 주로 사용된다.
                                                                        (정답률: 83%)
                                                                          profile_image
                                                                          1

                                                                          37. 어떤 블록 브레이크 장치가 3.68KW의 동력을 제동할 수 있다. 브레이크 블록의 길이가 80mm, 폭이 20mm라면 이 브레이크의 용량은 약 몇 MPaㆍm/s 인가?

                                                                          1. 2.3
                                                                          2. 4.2
                                                                          3. 5.9
                                                                          4. 7.3
                                                                          (정답률: 38%)
                                                                            profile_image
                                                                            1

                                                                            38. 981Nㆍm의 비틀림 모멘트를 받는 중실축의 지름은 약 몇mm 이상이어야 하는가? (다느 축 쟈료의 허용전단응력은 49.⑤MPa이다.)

                                                                            1. 47
                                                                            2. 33
                                                                            3. 27
                                                                            4. 19
                                                                            (정답률: 25%)
                                                                              profile_image
                                                                              1

                                                                              39. 그림에서 기어 A의 잇수 ZA=70, 기어 B의 잇수 ZB=35이라 할 때 A를 고정하고 암 H를 기계방향(+)으로 2회전 시킬 때 B는 약 몇 회전하는가? (단, 시계방향을 +, 반시계방향을 -로 한다.)

                                                                              1. +2
                                                                              2. +4
                                                                              3. -2
                                                                              4. -4
                                                                              (정답률: 60%)
                                                                                profile_image
                                                                                1

                                                                                40. 베어링 설치시 가해주는 예압(preload)에 관한 설명으로 틀린 것은?

                                                                                1. 예압은 축의 흔들림을 적게 하고, 회전정밀도를 향상시킨다.
                                                                                2. 베어링 내부 틈새를 줄이는 효과를 가진다.
                                                                                3. 적절한 예압은 회전중의 베어링 소음을 갑소시킬 수 있다.
                                                                                4. 예압 시 가해주는 압력이 높을수록 예압 효과가 커지므로 예압을 크게 할수록 베어링 수명에 유리하다.
                                                                                (정답률: 80%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 컴퓨터응용가공

                                                                                  41. 다음 중 일반적인 공구경로 시뮬레이션을 통해 파트 프로그래머가 직접 시각적으로 확인하기 어려운 것은?

                                                                                  1. 공구가 공작물의 필요한 부분까지 제거하는지의 여부
                                                                                  2. 공구가 어떤 클램프(clamp)나 고정구(fixture)와 충돌 하는지의 여부
                                                                                  3. 공구가 포켓(pocket)의 바닥이나 측면, 리브(lib)를 관통하여 지나가는지의 여부
                                                                                  4. 공구에 어떤 힘이 가해지며, 공구경로가 공구수면에 효율적인지의 여부
                                                                                  (정답률: 78%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 중 합성 속면 엔티티가 아닌 것은?

                                                                                    1. Ruled 곡면
                                                                                    2. B-Spline 곡면
                                                                                    3. Bezi8er 곡면
                                                                                    4. Coon's 패치
                                                                                    (정답률: 60%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 3차원에서 솔리드 모델링을 구성하는 기본적인 형상구조 요소 중 기본형상(Primitive)이라고 할 수 없는 것은?

                                                                                      1. 구(sphere)
                                                                                      2. 면(plane)
                                                                                      3. 원뿔(cone)
                                                                                      4. 원기둥(cylinder)
                                                                                      (정답률: 78%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 기존에 이미 존재하고 있는 실제 부품의 표면을 측정한 정보를 기초로 하여 부품형상의 모델을 만드는 방법은?

                                                                                        1. Computer-aided Design
                                                                                        2. Rapie Protoyping
                                                                                        3. Reverse engineering
                                                                                        4. Quality Function
                                                                                        (정답률: 51%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. CNC 선반용 NC데이터를 생성시 노즐 반경이 0.8mm인 바이트를 선정하고 도면에는 최대높이 거칠기가 0.02mm로 표시되었을 때 바이트의 이송속도는 몇 mm/rev로 지정해야 하는가?

                                                                                          1. 0.357
                                                                                          2. 0.457
                                                                                          3. 0.5⑤
                                                                                          4. 0.557
                                                                                          (정답률: 32%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 중 곡면 모델링 시스템(surface modeling system)으로 수행할 수 없는 작업은?

                                                                                            1. 면을 모델링한 후 공구 이송 경로를 정의
                                                                                            2. 두 면의 교차선이나 단면도를 구함
                                                                                            3. 모델링 한 후 은선의 제거
                                                                                            4. 무게, 체적, 모멘트의 계산
                                                                                            (정답률: 82%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 중 CAD 데이터 교환형식인 IGES(Initial Graphics Exchange Specification)에 관한 설명으로 틀린 것은?

                                                                                              1. 서로 다른 CAD/CAM/CAE 시스템 사이에 제품정의 데이터를 교환하기 위하여 개발한 표준교환형식이다.
                                                                                              2. ISO(International Organization for Standardization)에서 1985년 IGES를 국제표준으로 채택했다.
                                                                                              3. 데이터 변환과정을 거치므로 유효숫자 및 라운드 오프에러가 발생할 수 있다.
                                                                                              4. IGES에서 지원하지 않는 요소로 모델링한 경우 비슷한 요소로 변환하므로 정보전달과정에 오류가 발생할 수 있다.
                                                                                              (정답률: 50%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 Bazier 곡선과 곡면에 관한 특징으로 틀린 것은?

                                                                                                1. 곡선은 양단의 끝점을 통과한다.
                                                                                                2. 곡선은 장점을 통과 시킬 수 있는 다각형 내측에 존재한다.
                                                                                                3. 1개의 장점 변화만으로는 곡선전체에 영향을 미치지 않는다.
                                                                                                4. 다각형의 양끝의 선분은 시작점과 끝점의 접선벡터과 같은 방향이다.
                                                                                                (정답률: 77%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 소재의 공금, 투입으로부터 가공, 조립, 출고까지를 자동으로 관리, 생산하는 시스템으로 생산 효율과 유연성을 동시에 만족시키는 생산시스템을 무엇이라 하는가?

                                                                                                  1. CIM
                                                                                                  2. FA
                                                                                                  3. FMS
                                                                                                  4. DNC
                                                                                                  (정답률: 77%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 그림의 도형이 갖는 독립된 셸(shell)의 수와 모서리 수의 합은 얼마인가?

                                                                                                    1. 25
                                                                                                    2. 26
                                                                                                    3. 27
                                                                                                    4. 28
                                                                                                    (정답률: 68%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 공간상의 한 점을 표시하기 위해 사용되는 좌표계로 거리(r), 각도(θ), 높이(z)로서 나타내는 좌표계는?

                                                                                                      1. 직교 좌표계
                                                                                                      2. 극 좌표계
                                                                                                      3. 원통 좌표계
                                                                                                      4. 구면 좌표계
                                                                                                      (정답률: 58%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 중 NURBS 곡선에 관한 설명으로 틀린 것은?

                                                                                                        1. Conic 곡선을 표현할 수 있다.
                                                                                                        2. Blending 함수는 bernstein 다항식이다.
                                                                                                        3. Blending 함수는 B-spline과 같은 함수를 사용한다.
                                                                                                        4. 조정점의 가중치(weight)를 변경하여 곡선 형상을 변화시킬 수 있다.
                                                                                                        (정답률: 48%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 다음 중 파라메트릭 모델링에 관한 설명으로 틀린 것은?

                                                                                                          1. 치수 사이의 관계는 수학식으로 부여된다.
                                                                                                          2. 형상 구속조건은 기준점에서 형상까지의 거리로 부여된다.
                                                                                                          3. 치수 구속조건이란 형태에 부여된 치수값과 이들 치수 사이의 관계다.
                                                                                                          4. 형상 구속조건(constraint)과 치수 구속조건을 이용해서 모델링한다.
                                                                                                          (정답률: 39%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 CAD/CAM 소프트웨어의 모델 데이터베이스에 포함되어야 하는 기본요소와 가장 거리가 먼 것은?

                                                                                                            1. 모델 형상
                                                                                                            2. 설계자 인적사항
                                                                                                            3. 모델의 재질특성
                                                                                                            4. 모델을 구성하는 그래픽 요소(attributes)
                                                                                                            (정답률: 83%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 중 실루엣(silhouette)을 구할 수 없는 모델링 방법은?

                                                                                                              1. CSG 방식
                                                                                                              2. B-rep 방식
                                                                                                              3. Surface model 방식
                                                                                                              4. Wire frame model 방식
                                                                                                              (정답률: 82%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 중 평면과 교차하는 방향에 따라 원, 타원, 포물선, 쌍곡선 등이 생성되는 곡선은?

                                                                                                                1. 원추(Conic section) 곡선
                                                                                                                2. 퍼거슨(Ferguson) 곡선
                                                                                                                3. 베이지(Bezier) 곡선
                                                                                                                4. 스플라인(Spline) 곡선
                                                                                                                (정답률: 43%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 임의의 삼각형의 꼭지점에서 이웃 삼각형들과 법선벡터의 평균을 사용하여 반사광을 계산하는 음영법(shading)은?

                                                                                                                  1. Phong 음영법
                                                                                                                  2. Gouraud 음영법
                                                                                                                  3. Lambert 음영법
                                                                                                                  4. Faceted 음영법
                                                                                                                  (정답률: 51%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 다음 중 데이터를 전송할 때 구성되는 시리얼 데이터의 4가지 구성요소가 아닌 것은?

                                                                                                                    1. 스타트 비트
                                                                                                                    2. 데이터 비트
                                                                                                                    3. 패리티 비트
                                                                                                                    4. 디지트 비트
                                                                                                                    (정답률: 53%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 다음 중 가공경로계획에 대한 일반적인 설명으로 옳지 않은 것은?

                                                                                                                      1. Parametric 방식과 Cartesian방식으로 크게 나눈다.
                                                                                                                      2. Up-milling과 down-milling의 장단점을 고려해야 한다.
                                                                                                                      3. 가공경로를 연결하는 방식으로는 one-way와 zigzag방식이 있다.
                                                                                                                      4. 황삭의 경우에는 정밀한 가공이 요구되지 않으므로 별로 중요시되지 않는다.
                                                                                                                      (정답률: 77%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 두 점(1, 1), (3, 4)를 잇는 선분을 원점 기준으로 X방향으로 2배, Y방향으로 0.5배 확대(축소)하였을 때 선분 양끝 점의 좌표를 구한 것은?

                                                                                                                        1. (1, 1), (1.5, 2)
                                                                                                                        2. (1, 1), (6, 2)
                                                                                                                        3. (2, 0.5), (6, 2)
                                                                                                                        4. (2.2), (1.5, 2)
                                                                                                                        (정답률: 74%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계제도 및 CNC공작법

                                                                                                                          61. 그림과 같은 기어 간략도를 살펴볼 때 기어의 종류는?

                                                                                                                          1. 헬리컬 기어
                                                                                                                          2. 스파이럴 베벨 기어
                                                                                                                          3. 스크루 기어
                                                                                                                          4. 하이포이드 기어
                                                                                                                          (정답률: 55%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 다음 중 나사의 종류를 표시하는 기호가 잘못 연결된 것은?

                                                                                                                            1. 30도 사다리꼴 나사:TW
                                                                                                                            2. 유니파이 보통 나사:UNC
                                                                                                                            3. 유니파이 가는 나사:UNF
                                                                                                                            4. 미터 가는 나사:M
                                                                                                                            (정답률: 72%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 그림과 같은 기호에서 "G"가 나타내는 것은?

                                                                                                                              1. 표면 거칠기의 상한치
                                                                                                                              2. 표면 거칠기의 하한치
                                                                                                                              3. 가공 방법
                                                                                                                              4. 줄무늬 방향
                                                                                                                              (정답률: 80%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 그림과 같은 끼워맞춤 부분의 치수가 로 기입되어 있을 때, 끼워 맞춤의 종류는?

                                                                                                                                1. 헐거운 끼워 맞춤
                                                                                                                                2. 중간 끼워 맞춤
                                                                                                                                3. 단면 끼워 맞춤
                                                                                                                                4. 억지 끼워 맞춤
                                                                                                                                (정답률: 76%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 암, 리브, 핸들 등의 전단면을 그림과 같이 나타내는 단면도를 무엇이라 하는가?

                                                                                                                                  1. 온 단면도
                                                                                                                                  2. 회전도시 단면도
                                                                                                                                  3. 부분 단면도
                                                                                                                                  4. 한쪽 단면도
                                                                                                                                  (정답률: 62%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 기계구조용 탄소 강재의 KS 재료 기호인 것은?

                                                                                                                                    1. SS 400
                                                                                                                                    2. SM 45C
                                                                                                                                    3. SF 340A
                                                                                                                                    4. SMS 400C
                                                                                                                                    (정답률: 80%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 그림과 같은 입체의 제3각 정투상도로 가장 적합한 것은?

                                                                                                                                      (정답률: 80%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 도면과 같이 A와 B 두개 부품이 조립상태에 있다. A와 B의 치수가 올바르게 설명된 것은?

                                                                                                                                        1. ②는 부품 A의 치수이고, 최대허용치수는 50.042mm
                                                                                                                                        2. ①는 부품 A의 치수이고, 최소허용치수는 50.000mm
                                                                                                                                        3. ②는 부품 B의 치수이고, 최대허용치수는 50.042mm
                                                                                                                                        4. ①는 부품 B의 치수이고, 최소허용치수는 50.025mm
                                                                                                                                        (정답률: 45%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 평행 투상법에 의한 3차원상의 표시법 중 경사 투상법에 속하지 않는 것은?

                                                                                                                                          1. 캐벌리어 투상법
                                                                                                                                          2. 캐비넷 투상법
                                                                                                                                          3. 다이매트릭 투상법
                                                                                                                                          4. 플라노매트릭 투상법
                                                                                                                                          (정답률: 37%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 다음 중 단면도의 특징이 다른 하나는?

                                                                                                                                            (정답률: 63%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 선삭가공에서 가공길이 200mm, 회전수 1400rpm, 이송속도 0.3mm/rev의 조건에서 가공시간은 약 얼마가 소요되는가?

                                                                                                                                              1. 28.6초
                                                                                                                                              2. 38.6초
                                                                                                                                              3. 25.3초
                                                                                                                                              4. 35.3초
                                                                                                                                              (정답률: 47%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. CNC 공작기계에서 발생하는 경보 중 torque limit alaem의 원인으로 옳은 것은?

                                                                                                                                                1. 금지영역 침법
                                                                                                                                                2. 주축 모터의 과부하
                                                                                                                                                3. 충돌로 인한 안전핀 파손
                                                                                                                                                4. 과부하로 인한 over load trip
                                                                                                                                                (정답률: 63%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 다음 중 방전가공이 불가능한 재료는?

                                                                                                                                                  1. 초경합금
                                                                                                                                                  2. 아크릴
                                                                                                                                                  3. 탄소공구강
                                                                                                                                                  4. 고속도강
                                                                                                                                                  (정답률: 86%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 머시닝 센터에서 여러 가지 가공을 순차적으로 할 수 있도록 자동으로 공구를 교환해 주는 장치를 무엇이라 하는가?

                                                                                                                                                    1. ATC
                                                                                                                                                    2. APT
                                                                                                                                                    3. APC
                                                                                                                                                    4. TURRET
                                                                                                                                                    (정답률: 85%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

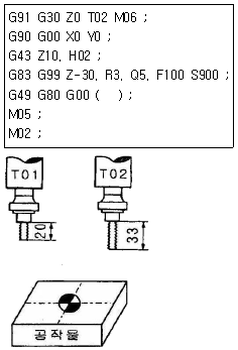

                                                                                                                                                      75. 다음 그림과 같이 공작물 윗면 중앙을 원점으로 하고 T02로 가공 후 공작물 표면으로부터 50mm 떨어지고자 할 때 ()안의 내용으로 적당한 것은? (단, 기준공구는 T01을 사용한다.)

                                                                                                                                                      1. Z250.
                                                                                                                                                      2. Z37.
                                                                                                                                                      3. Z40.
                                                                                                                                                      4. Z63.
                                                                                                                                                      (정답률: 62%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음 중 CNC 선반에서 "G96 S400 M03.;"의 프로그램 설명으로 적합하지 않는 것은?

                                                                                                                                                        1. 절삭속도 일정제어이다.
                                                                                                                                                        2. 시계(정)방향 회전을 나타낸다.
                                                                                                                                                        3. 주속의 단위는 rpm이다.
                                                                                                                                                        4. 주속의 단위는 m/min이다.
                                                                                                                                                        (정답률: 56%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 서보모터에서 위치 및 속도를 검출하여 피드백(feed back)하는 제어 방식은?

                                                                                                                                                          1. 개방회로 방식
                                                                                                                                                          2. 하이브리드 방식
                                                                                                                                                          3. 반폐쇄회로 방식
                                                                                                                                                          4. 폐쇄회로 방식
                                                                                                                                                          (정답률: 72%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음은 CNC 선반의 프로그램이다. N02 블록 수행시 주축의 회전수(rpm)는 얼마인가? (단, 직겨 지령이며, 소수점 이하에서 반올림한다.)

                                                                                                                                                            1. 127
                                                                                                                                                            2. 1000
                                                                                                                                                            3. 1273
                                                                                                                                                            4. 12732
                                                                                                                                                            (정답률: 63%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. CNC 공작기계의 컨트롤러에서 최소 설정 단위가 0.001mm일 때 X축으로 543210 펄스만큼 이동하고자 할 때 지령으로 옳은 것은?

                                                                                                                                                              1. G01 X543210.
                                                                                                                                                              2. G01 X54321.0
                                                                                                                                                              3. G01 X5432.10
                                                                                                                                                              4. G01 X543.210
                                                                                                                                                              (정답률: 76%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 다음 중 그림에서와 같이 P1→P2로 절삭하고자 할 때 옳은 것은?

                                                                                                                                                                1. G90 G02 X60. Y40, I10. J40. ;
                                                                                                                                                                2. G90 G02 X30. Y10, I10. J40. ;
                                                                                                                                                                3. G90 G03 X60. Y40, I10. J40. ;
                                                                                                                                                                4. G90 G03 X60. Y40, I0. J30. ;
                                                                                                                                                                (정답률: 50%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
