철도신호산업기사 (2019-08-04 기출문제)
목록

1과목: 전자공학

1. 전압이득이 50인 저주파 증폭기의 외율이 5%일 경우 이를 1%로 개선하기 위한 부귀환율 β는?

  1. 0.84
  2. 0.42
  3. 0.12
  4. 0.08
(정답률: 69%)
    profile_image
    1

    2. 다음의 다이오드회로가 정논리일 때 가지는 논리기능은?

    1. AND 게이트
    2. OR 게이트
    3. NOT 게이트
    4. NAND 게이트
    (정답률: 84%)
      profile_image
      1

      3. 트랜지스터의 스위칭 동작에서 turn-off 시간은?

      1. 지연시간(td)
      2. 지연시간(td)+상승시간(tr)
      3. 축적시간(ts)
      4. 축적시간(ts)+하강시간(tf)
      (정답률: 80%)
        profile_image
        1

        4. FET에서 핀치 오프(pinch off) 전압이란?

        1. FET에서 에벌런치 전압
        2. 채널 폭이 막힌 때의 게이트의 역방향 전압
        3. D-S 사이의 최대 전압
        4. 채널 폭이 최대로 되는 게이트의 역방향 전압
        (정답률: 71%)
          profile_image
          1

          5. PLL(Phase Locked Loop)의 구성요소가 아닌 것은?

          1. 슈미트 트리거
          2. 증폭기
          3. 위상검출기
          4. 저역필터
          (정답률: 70%)
            profile_image
            1

            6. 이미터 플로어 증폭기의 일반적인 특징으로 틀린 것은?

            1. 전류이득이 크다.
            2. 입력 임피던스가 높다.
            3. 출력 임피던스가 높다.
            4. 전압이득은 1보다 작다.
            (정답률: 65%)
              profile_image
              1

              7. 010100011011(2)을 16진수로 변환하면?

              1. 313(16)
              2. 41C(16)
              3. 51B(16)
              4. 81C(16)
              (정답률: 83%)
                profile_image
                1

                8. AM 변조시 변조도가 40%인 진폭변조 송신기에서 반송파의 평균 전력이 400mW일 때 피변조파의 평균전력은 몇 mW인가?

                1. 382
                2. 408
                3. 432
                4. 540
                (정답률: 75%)
                  profile_image
                  1

                  9. 다음과 같은 연산 증폭회로의 역할은?

                  1. 감산기
                  2. 부호변환기
                  3. 단위이득 플로어
                  4. 전압 전류 변환기
                  (정답률: 78%)
                    profile_image
                    1

                    10. SR 플립플롭에서 부정상태를 제거하기 위하여 NOT 게이트를 추가하여 만든 플립플롭으로 옳은 것은?

                    1. JS 플립플롭
                    2. D 플립플롭
                    3. JK 플립플롭
                    4. T 플립플롭
                    (정답률: 72%)
                      profile_image
                      1

                      11. 연산증폭기에서 차동 신호에 대한 전압이득이 10000이고 공통모드 신호에 대한 전압이득이 0.5일 때 증폭기의 CMRR은 약 몇 dB인가?

                      1. 86
                      2. 80
                      3. 72
                      4. 60
                      (정답률: 61%)
                        profile_image
                        1

                        12. 다음 검파기 중 SSB 검파에 가장 적합한 것은?

                        1. 링 검파기
                        2. 다이오드 검파기
                        3. 퀘드래처 검파기
                        4. 비 검파기
                        (정답률: 80%)
                          profile_image
                          1

                          13. 변조도(ma)가 80%인 AM 피변조파 신호를 제곱 검파 했을 때 왜율은?

                          1. 8%
                          2. 10%
                          3. 20%
                          4. 32%
                          (정답률: 70%)
                            profile_image
                            1

                            14. 듀티 사이클이 0.1이고 펄스폭이 0.4μs 인 펄스의 주기는?

                            1. 4μs
                            2. 5μs
                            3. 6μs
                            4. 7μs
                            (정답률: 77%)
                              profile_image
                              1

                              15. RLC 직렬공진 회로에서 선택도 Q는? (단, ωo는 공진 시 각주파수이다.)

                              (정답률: 80%)
                                profile_image
                                1

                                16. 회로 내의 분포용량, 표유 인덕턴스 또는 회로 정수의 불평형에 의해서 다른 주파수의 발진이 생기는 현상은?

                                1. 고유 진동 발진
                                2. 이완 발진
                                3. 다이나트론 발진
                                4. 기생 발진
                                (정답률: 71%)
                                  profile_image
                                  1

                                  17. 주어진 전압 파형을 그대로 유지하면서 기준레벨에서 위아래로 전압레벨을 올려 주거나 내려 주는 회로는?

                                  1. 클램퍼(clamper) 회로
                                  2. 클리퍼(clipper) 회로
                                  3. 리미터(limiter) 회로
                                  4. 슬라이서(slicer) 회로
                                  (정답률: 70%)
                                    profile_image
                                    1

                                    18. 5비트 리플 카운터(ripple counter)의 입력에 4MHz의 구형파를 인가할 때 최종단 플립플롭의 주파수는?

                                    1. 125 kHz
                                    2. 250 kHz
                                    3. 500 kHz
                                    4. 800 kHz
                                    (정답률: 60%)
                                      profile_image
                                      1

                                      19. 반도체에서 전기장을 가하지 않아도 캐리어의 밀도 차이에 의해서 흐르는 전류는?

                                      1. 포화전류
                                      2. 확산전류
                                      3. 전도전류
                                      4. 드리프트전류
                                      (정답률: 70%)
                                        profile_image
                                        1

                                        20. 전력 증폭기의 직류 입력이 60V, 100mA이고, 효율이 90%이라면 부하에서의 출력 전력은?

                                        1. 1.8W
                                        2. 3.6W
                                        3. 5.4W
                                        4. 7.2W
                                        (정답률: 67%)
                                          profile_image
                                          1

                                          2과목: 신호기기

                                          21. 단상 반파정류회로의 정류 효율(%)은?

                                          1. 30.6
                                          2. 40.6
                                          3. 61.2
                                          4. 81.2
                                          (정답률: 72%)
                                            profile_image
                                            1

                                            22. 유극 3위 계전기에 대한 설명으로 옳은 것은?

                                            1. 전원이 차단되면 구성되는 접점은 없다.
                                            2. 무여자일 때에는 반위 접점만 구성된다.
                                            3. 여자일 때에는 정위 접점만 구성된다.
                                            4. 흡인되었을 때 구성되는 접점을 반위접점이라 한다.
                                            (정답률: 76%)
                                              profile_image
                                              1

                                              23. 4극 증권, 도체수 220개, 1극당의 자속 0.02 Wb의 직류전동기가 있다. 부하 전류가 80A 일 때 토크(N·m)는 약 얼마인가?

                                              1. 56.02
                                              2. 65.04
                                              3. 74.04
                                              4. 82.02
                                              (정답률: 59%)
                                                profile_image
                                                1

                                                24. 일반적으로 3상 변압기의 병렬 운전이 불가능한 결선은?

                                                1. △-Y 와 Y-△
                                                2. △-Y 와 △-Y
                                                3. Y-△ 와 Y-△
                                                4. △-Y 와 Y-Y
                                                (정답률: 83%)
                                                  profile_image
                                                  1

                                                  25. 출력 150kW, 4극 60Hz인 3상 유도전동기를 전부하운전할 때의 슬립이 4%이다. 전부하시의 토크(N·m)는 약 얼마인가?

                                                  1. 84.64
                                                  2. 94.64
                                                  3. 104.81
                                                  4. 114.81
                                                  (정답률: 55%)
                                                    profile_image
                                                    1

                                                    26. NS형 전기 선로전환기가 정위에서 반위로 동작 후 제어전원이 차단되었다. 이 때 제어계전기의 동작 설명으로 옳은 것은? (단, 다른 모든 기능은 정상)

                                                    1. 동작을 멈춘다.
                                                    2. 정위로 된다.
                                                    3. 반위로 유지된다.
                                                    4. 기동이 안 된다.
                                                    (정답률: 65%)
                                                      profile_image
                                                      1

                                                      27. 3상 유도전동기가 주파수 50Hz, 회전수 500rpm으로 운전하고 있다. 이 전동기의 극수는?

                                                      1. 10극
                                                      2. 12극
                                                      3. 14극
                                                      4. 16극
                                                      (정답률: 83%)
                                                        profile_image
                                                        1

                                                        28. 농형 유도전동기의 기동법으로 틀린 것은?

                                                        1. 기동보상기법
                                                        2. Y-△ 기동법
                                                        3. 2차저항법
                                                        4. 전전압기동
                                                        (정답률: 74%)
                                                          profile_image
                                                          1

                                                          29. 권수비가 30인 변압기의 1차에 6300V를 가했을 경우 2차전압(V)은? (단, 변압기의 저항, 누설리액턴스, 여자전류, 철손 등은 무시한다.)

                                                          1. 1⑤
                                                          2. 210
                                                          3. 230
                                                          4. 420
                                                          (정답률: 82%)
                                                            profile_image
                                                            1

                                                            30. 종속신호기의 종류에 속하지 않는 것은?

                                                            1. 출발신호기
                                                            2. 원방신호기
                                                            3. 중계신호기
                                                            4. 통과신호기
                                                            (정답률: 72%)
                                                              profile_image
                                                              1

                                                              31. 직류를 교류로 변환하는 기기는?

                                                              1. 인버터
                                                              2. 사이클로 컨버터
                                                              3. 초퍼
                                                              4. 회전 변류기
                                                              (정답률: 79%)
                                                                profile_image
                                                                1

                                                                32. 직류전동기에서 사용하는 속도제어 방법이 아닌 것은?

                                                                1. 저항제어법
                                                                2. 계자제어법
                                                                3. 전압제어법
                                                                4. 2차여자법
                                                                (정답률: 73%)
                                                                  profile_image
                                                                  1

                                                                  33. 2420형 건널목제어자의 회로구성 방식은?

                                                                  1. 개전로식
                                                                  2. 폐전로식
                                                                  3. 궤도회로식
                                                                  4. 개폐전로식
                                                                  (정답률: 68%)
                                                                    profile_image
                                                                    1

                                                                    34. 건널목전동차단기에서 건널목을 차단했을 때 차단봉의 높이는? (단, 차단봉은 일반형이고 도로면에서 차단봉 중심까지의 높이를 구한다.)

                                                                    1. 600 ± 100mm
                                                                    2. 700 ± 100mm
                                                                    3. 800 ± 100mm
                                                                    4. 900 ± 100mm
                                                                    (정답률: 72%)
                                                                      profile_image
                                                                      1

                                                                      35. 건널목 보안장치의 제어 방법 중 궤도회로를 이용하는 연속 제어법의 특징으로 틀린 것은?

                                                                      1. 열차 점유에 따라 궤도계전기가 무여자하는 특성을 이용한다.
                                                                      2. 단선 구간 제어에 궤도연동계전기 또는 궤도계전기를 사용한다.
                                                                      3. 비자동, 비전철 구간에 주로 사용된다.
                                                                      4. 고주파를 사용 근거리에서 감쇄되는 특성을 이용한다.
                                                                      (정답률: 70%)
                                                                        profile_image
                                                                        1

                                                                        36. 정전 시 무정전전원장치(UPS)의 출력 전압 변동 범위는 정격 전압의 몇 % 이내로 유지되어야 하는가?

                                                                        1. 10%
                                                                        2. 20%
                                                                        3. 30%
                                                                        4. 40%
                                                                        (정답률: 73%)
                                                                          profile_image
                                                                          1

                                                                          37. 어떤 주상 변압기가 과부하의 4/5부하일 때, 최대 효율이 된다고 한다. 최대 효율에서의 철손과 동손의 비(Pi/Pc)는 약 얼마인가?

                                                                          1. 1.25
                                                                          2. 1.56
                                                                          3. 1.64
                                                                          4. 1.75
                                                                          (정답률: 64%)
                                                                            profile_image
                                                                            1

                                                                            38. 변압기의 내부고장 보호용으로 사용되는 계전기는?

                                                                            1. 역상 계전기
                                                                            2. 과전류 계전기
                                                                            3. 비율차동 계전기
                                                                            4. 과전압 계전기
                                                                            (정답률: 69%)
                                                                              profile_image
                                                                              1

                                                                              39. 전기선로전환기별 동작시분으로 옳은 것은?

                                                                              1. 차상선로전환기 : 2초 이하
                                                                              2. MJ81형 : 6초 이하
                                                                              3. 침목형 : 6초 이하
                                                                              4. NS형(마찰클러치형) : 8초 이하
                                                                              (정답률: 57%)
                                                                                profile_image
                                                                                1

                                                                                40. 건널목 제어유니트 중 복선 제어자용으로 사용되는 제어유니트는?

                                                                                1. DC형 제어유니트
                                                                                2. STB형 제어유니트
                                                                                3. DTB형 제어유니트
                                                                                4. SC형 제어유니트
                                                                                (정답률: 61%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 신호공학

                                                                                  41. 궤도회로 내의 임의의 점 X에서 단락감도의 표현식은? (단, G : X점에서 본 회로 전체의 어드미턴스, F : 동작전압/낙하전압)

                                                                                  (정답률: 70%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 속도 72km/h로 운행 중인 열차를 정차시키고자 한다. 공주시간이 5초일 때 공주거리(m)는?

                                                                                    1. 25
                                                                                    2. 100
                                                                                    3. 360
                                                                                    4. 400
                                                                                    (정답률: 84%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 출발신호기의 경우 통과신호 취급을 할 수 없거나 장내신호기 진입속도를 제한하는 경우에 확인 거리는 몇 m 이상으로 해야 하는가?

                                                                                      1. 100
                                                                                      2. 200
                                                                                      3. 300
                                                                                      4. 400
                                                                                      (정답률: 73%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 건널목 보안장치에서 일반형 전동차단기의 제어전압은 정격값의 몇 %로 하는가?

                                                                                        1. 20∼50%
                                                                                        2. 60∼80%
                                                                                        3. 90∼120%
                                                                                        4. 150∼190%
                                                                                        (정답률: 88%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 연동도표의 부호 중 쇄정에 대한 설명으로 틀린 것은?

                                                                                          1. ○를 붙인 것은 반위 쇄정되어지는 것을 표시
                                                                                          2. [ ]를 붙인 것은 철사쇄정임을 표시
                                                                                          3. { }를 붙인 것은 취급버튼이 전기적인 연쇄에 의한 것을 표시
                                                                                          4. ◎은 전기 또는 전자연동장치에 있어서 일괄제어되는 것을 표시
                                                                                          (정답률: 74%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 복선구간에 사용되는 상용폐색방식이 아닌 것은?

                                                                                            1. 자동폐색식
                                                                                            2. 차내신호폐색식
                                                                                            3. 연동폐색식
                                                                                            4. 통표폐색식
                                                                                            (정답률: 77%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 연동장치의 쇄정방법 중 “갑”과 “을”의 취급버튼 상호간에 쇄정하는 “갑”의 취급버튼을 정위로 복귀하여도 “을”의 취급버튼은 일정 시간이 경과할 때까지 해정되지 않도록 하는 쇄정은?

                                                                                              1. 진로구분쇄정
                                                                                              2. 보류쇄정
                                                                                              3. 시간쇄정
                                                                                              4. 폐로쇄정
                                                                                              (정답률: 83%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 고전압 임펄스 궤도회로의 주요 구성이 아닌 것은?

                                                                                                1. 임피더스본드
                                                                                                2. 전압안정기
                                                                                                3. 커플링 유니트
                                                                                                4. 송·수신기
                                                                                                (정답률: 71%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 시스템의 가용성을 나타내는 식으로 옳은 것은?

                                                                                                  (정답률: 79%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 신호기의 정위에 대한 설명으로 옳은 것은?

                                                                                                    1. 장내신호기 : 진행
                                                                                                    2. 엄호신호기 : 진행
                                                                                                    3. 원방신호기 : 정지
                                                                                                    4. 유도신호기 : 소등
                                                                                                    (정답률: 70%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 선로전환기 정위 결정법에 대한 설명으로 틀린 것은?

                                                                                                      1. 본선과 본선 또는 측선과 측선의 경우 주요한 방향
                                                                                                      2. 탈선 선로전환기는 탈선시키는 방향
                                                                                                      3. 본선 또는 측선과 안전측선이 경우 안전측선 방향
                                                                                                      4. 본선과 측선의 경우는 측선방향
                                                                                                      (정답률: 84%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 3현시 ATS 장치의 성능 중 지상장치의 성능에 대한 설명으로 옳은 것은?

                                                                                                        1. 공진주파수 : 102MHz
                                                                                                        2. Q(선택도) : 126±15
                                                                                                        3. 제어케이블 : 6m
                                                                                                        4. 지상자 제어계전기 : DC 10V, 0.12A, 접점수 N2
                                                                                                        (정답률: 84%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 고속철도안전설비 중 차축온도 검지장치에 대한 설명으로 틀린 것은?①②③④

                                                                                                          1. 약 30km 간격으로 상·하행선에 설치한다.
                                                                                                          2. 유지보수가 용이한 개소에 설치한다.
                                                                                                          3. 중간기계실로부터 2km 이내에 설치한다.
                                                                                                          4. 상시제동구간은 설치 간격을 좁힌다.
                                                                                                          (정답률: 76%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 엄호신호기에서 접근쇄정의 해정시분은?

                                                                                                            1. 40초±10%
                                                                                                            2. 50초±10%
                                                                                                            3. 60초±10%
                                                                                                            4. 90초±10%
                                                                                                            (정답률: 69%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 고속철도 UM71궤도회로 구성 기기 중 전류를 감쇄시키기 위하여 사용하며 송신기와 수신기 케이블의 길이가 동일하게 구성하도록 하는 것은?

                                                                                                              1. 방향계전기
                                                                                                              2. 거리조정기
                                                                                                              3. 동조유니트
                                                                                                              4. 정합변성기
                                                                                                              (정답률: 88%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 궤도회로 시구간에 대한 설명으로 옳은 것은?

                                                                                                                1. 역구간 분기부 사구간의 길이는 10m로 한다.
                                                                                                                2. 사구간이 1200mm 인 경우에는 궤도회로를 10m 이상 이격시킨다.
                                                                                                                3. 사구간의 길이는 7m 이하로 한다.
                                                                                                                4. 사구간이 7m인 경우에는 궤도회로를 5m 이상 이격시킨다.
                                                                                                                (정답률: 79%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음 그림과 같은 방법으로 구성한 궤도회로는?①②③④

                                                                                                                  1. AF 궤도회로
                                                                                                                  2. 개전로식 궤도회로
                                                                                                                  3. 3위식 궤도회로
                                                                                                                  4. 폐전로식 궤도회로
                                                                                                                  (정답률: 78%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 열차자동감시장치(ATS)가 수행하는 기능으로 틀린 것은?

                                                                                                                    1. 실시간 열차성능감시
                                                                                                                    2. 경보 및 오동작 기록
                                                                                                                    3. 스케줄 구성
                                                                                                                    4. 승강장 혼잡도 분산제어
                                                                                                                    (정답률: 75%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 철도건널목 설치 시 적용하는 철도교통량 환산율로 옳은 것은? (단, 철도차량 종류는 열차이다.)

                                                                                                                      1. 0.2
                                                                                                                      2. 0.6
                                                                                                                      3. 0.8
                                                                                                                      4. 1.0
                                                                                                                      (정답률: 63%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 열차종합제어장치(TTC)의 기능이 아닌 것은?

                                                                                                                        1. 열차의 진로를 제어한다.
                                                                                                                        2. 열차의 다이어그램을 변경한다.
                                                                                                                        3. 입환스케줄을 자동으로 제어한다.
                                                                                                                        4. 운행 열차를 추적하여 표시 및 모니터한다.
                                                                                                                        (정답률: 66%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 회로이론

                                                                                                                          61. 평형 3상 부하의 결선을 Y에서 △로 하면 소비전력은 몇 배가 되는가?

                                                                                                                          1. 1.5
                                                                                                                          2. 1.73
                                                                                                                          3. 3
                                                                                                                          4. 3.46
                                                                                                                          (정답률: 61%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 정현파 교류 를 복소수의 극좌표 형식인 페이저(phasor)로 나타나면?

                                                                                                                            1. 10√2 ∠ π/3
                                                                                                                            2. 10√2 ∠ -π/3
                                                                                                                            3. 10 ∠ π/3
                                                                                                                            4. 10 ∠ -π/3
                                                                                                                            (정답률: 60%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 저항 1Ω과 인덕턴스 1H를 직렬로 연결한 후 60Hz, 100V의 전압을 인가할 때 흐르는 전류의 위상은 전압의 위상보다 어떻게 되는가?

                                                                                                                              1. 뒤지지만 90° 이하이다.
                                                                                                                              2. 90° 늦다
                                                                                                                              3. 앞서지만 90° 이하이다.
                                                                                                                              4. 90° 빠르다.
                                                                                                                              (정답률: 62%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 단자 a와 b사이에 전압 30V를 가했을 때 전류 I가 3A 흘렀다고 한다. 저항 r(Ω)은?

                                                                                                                                1. 5
                                                                                                                                2. 10
                                                                                                                                3. 15
                                                                                                                                4. 20
                                                                                                                                (정답률: 68%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 전압과 전류가 각각 인 회로의 소비(유효)전력은 약 몇 W인가?

                                                                                                                                  1. 100
                                                                                                                                  2. 173
                                                                                                                                  3. 200
                                                                                                                                  4. 344
                                                                                                                                  (정답률: 45%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 일 때, f(t)의 최종값 f(∞)는?

                                                                                                                                    1. 1
                                                                                                                                    2. 2
                                                                                                                                    3. 3
                                                                                                                                    4. 4
                                                                                                                                    (정답률: 77%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 의 라플라스 변환은? (단, )

                                                                                                                                      (정답률: 60%)
                                                                                                                                        profile_image
                                                                                                                                        1

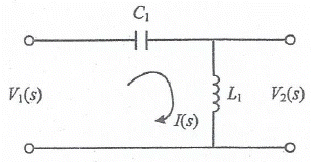

                                                                                                                                        68. V1(s)을 입력, V2(s)를 출력이라 할 때, 다음 회로의 전달함수는? (단, G1=1, L1=1H)

                                                                                                                                        (정답률: 60%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 그림과 같은 RC 직렬회로에 t=0에서 스위치 S를 닫아 직류 전압 100V를 회로의 양단에 인가하면 시간 t에서의 충전전하는? (단, R=10Ω, C=0.1F 이다.)

                                                                                                                                          1. 10(1-e-t)
                                                                                                                                          2. -10(1-et)
                                                                                                                                          3. 10e-t
                                                                                                                                          4. -10et
                                                                                                                                          (정답률: 62%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. Y 결선된 대칭 3상 회로에서 전원 한 상의 전압이 Va=220√2sinwt(V)일 때 선간전압의 실효값 크기는 약 몇 V인가?

                                                                                                                                            1. 220
                                                                                                                                            2. 310
                                                                                                                                            3. 380
                                                                                                                                            4. 540
                                                                                                                                            (정답률: 60%)
                                                                                                                                              profile_image
                                                                                                                                              1

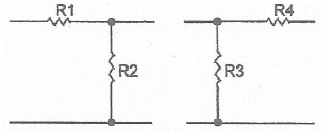

                                                                                                                                              71. 다음 두 회로의 4단자 정수 A, B, C, D 가 동일한 조건은?

                                                                                                                                              1. R1=R2, R3=R4
                                                                                                                                              2. R1=R3, R2=R4
                                                                                                                                              3. R1=R4, R2=R3=0
                                                                                                                                              4. R2=R3, R1=R4=0
                                                                                                                                              (정답률: 71%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 3상 불평형 전압에서 불평형률은?

                                                                                                                                                (정답률: 75%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 평형 3상 저항 부하가 3상 4선식 회로에 접속되어 있을 때 단상 전력계를 그림과 같이 접속하였더니 그 지시 값이 W(W)이었다. 이 부하의 3상 전력(W)은?

                                                                                                                                                  1. √2W
                                                                                                                                                  2. 2W
                                                                                                                                                  3. √3W
                                                                                                                                                  4. 3W
                                                                                                                                                  (정답률: 50%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. a+a2의 값은? (단, a=ej2π/3=1∠120°이다.)

                                                                                                                                                    1. 0
                                                                                                                                                    2. -1
                                                                                                                                                    3. 1
                                                                                                                                                    4. a3
                                                                                                                                                    (정답률: 57%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 어떤 정현파 교류전압의 실효값이 314V일 때 평균값은 약 몇 V인가?

                                                                                                                                                      1. 142
                                                                                                                                                      2. 283
                                                                                                                                                      3. 365
                                                                                                                                                      4. 382
                                                                                                                                                      (정답률: 63%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 코일의 권수 N=1000회이고, 코일의 저항 R=10Ω 이다. 전류 I=10A를 흘릴 때 코일의 권수 1회에 대한 자속이 ø=3×10-2Wb이라면 이 회로의 시정수(s)는?

                                                                                                                                                        1. 0.3
                                                                                                                                                        2. 0.4
                                                                                                                                                        3. 3.0
                                                                                                                                                        4. 4.0
                                                                                                                                                        (정답률: 67%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음과 같은 4단자 회로에서 영상 임피던스(Ω)는?

                                                                                                                                                          1. 200
                                                                                                                                                          2. 300
                                                                                                                                                          3. 450
                                                                                                                                                          4. 600
                                                                                                                                                          (정답률: 70%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 전달함수 출력(응답)식 C(s)=G(s)R(s)에서 입력함수 R(s)를 단위 임펄스 δ(t)로 인가할 때 이 계의 출력은?

                                                                                                                                                            1. C(s)=G(s)δ(s)
                                                                                                                                                            2. C(s)=G(s)/δ(s)
                                                                                                                                                            3. C(s)=G(s)/s
                                                                                                                                                            4. C(s)=G(s)
                                                                                                                                                            (정답률: 56%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 전압이 v=10sin10t+20sin20t(V)이고, i=20sin10t+10sin20t(A)이면, 소비(유효)전력 (W)는?

                                                                                                                                                              1. 400
                                                                                                                                                              2. 283
                                                                                                                                                              3. 200
                                                                                                                                                              4. 141
                                                                                                                                                              (정답률: 48%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 평형 3상 Y 결선 회로의 선간전압이 Vt, 상전압이 Vp, 선전류가 It, 상전류가 Ip일 때 다음의 수식 중 틀린 것은? (단, P는 3상 부하전력을 의미한다.)

                                                                                                                                                                1. Vt=√3Vp
                                                                                                                                                                2. It=Ip
                                                                                                                                                                3. P=√3VtItcosθ
                                                                                                                                                                4. P=√3VpIpcosθ
                                                                                                                                                                (정답률: 62%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
