전자캐드기능사 (2010-07-11 기출문제)
목록

1과목: 전기전자공학(대략구분)

1. A급 증폭기에서 동작점의 설정으로 적합한 것은?

  1. 정특성 곡선에서 컬렉터 전류의 차단점보다 더욱 부(-)쪽에 설정한다.
  2. 정특성 곡선에서 컬렉터 전류의 차단점에 설정한다.
  3. 정특성 곡선에서 직선부의 중앙부에 설정한다.
  4. 정특성 곡선의 만곡부에 설정한다.
(정답률: 59%)
    profile_image
    1

    2. 멀티바이브레이터에서 비안정, 단안정, 쌍안정의 구분은 무엇으로 결정되는가?

    1. 결합회로의 구성
    2. 전원 전류의 크기
    3. 전원 전압의 크기
    4. 바이어스 전압의 크기
    (정답률: 71%)
      profile_image
      1

      3. 시미트 트리거 회로의 출력 파형은?

      1. 구형파
      2. 삼각파
      3. 정현파
      4. 톱니파
      (정답률: 61%)
        profile_image
        1

        4. 콜렉터(collector) 동조형 LC발진 회로의 증폭기는 어느 방식으로 동작시키는 것이 적합한가?

        1. A급
        2. B급
        3. C급
        4. AB급
        (정답률: 47%)
          profile_image
          1

          5. 다음 그림과 같은 회로망에서 R1=R2=R3 인 경우 전류비(I1:I2)는?

          1. 2 : 1
          2. 3 : 1
          3. 4 : 1
          4. 6 : 1
          (정답률: 69%)
            profile_image
            1

            6. 전자유도 현상에 의하여 생기는 유도 기전력의 방향을 알 수 있는 법칙은?

            1. 렌츠의 법칙
            2. 플레밍의 오른손 법칙
            3. 플레밍의 왼손 법칙
            4. 앙페르의 오른나사 법칙
            (정답률: 61%)
              profile_image
              1

              7. 다음 중 플립플롭 회로가 사용되지 않는 것은?

              1. 분주회로
              2. 리미터회로
              3. 전자계산기 기억회로
              4. 2진 계수회로
              (정답률: 45%)
                profile_image
                1

                8. 무궤환시 전압이득이 150인 증폭기에서 궤환율 β = 0.01의 부궤환을 걸었을 때 전압이득은?

                1. 9
                2. 30
                3. 60
                4. 150
                (정답률: 40%)
                  profile_image
                  1

                  9. 120[Ω] 저항 3개의 조합으로 얻어지는 가장 작은 합성 저항은?

                  1. 10[Ω]
                  2. 20[Ω]
                  3. 30[Ω]
                  4. 40[Ω]
                  (정답률: 84%)
                    profile_image
                    1

                    10. 다음 중 디지털 변조에 속하지 않는 것은?

                    1. PM
                    2. FSK
                    3. ASK
                    4. QAM
                    (정답률: 64%)
                      profile_image
                      1

                      11. 2종의 금속 또는 반도체를 폐로가 되도록 접속하고 접속한 두 점 사이에 온도차를 주면 기전력이 발생되는 현상은?

                      1. 제벡 효과
                      2. 펠티에 효과
                      3. 톰슨 효과
                      4. 터널 효과
                      (정답률: 59%)
                        profile_image
                        1

                        12. 전력 증폭기는 트랜지스터 바이어스의 동작점에 의하여 구분하는데, 다음 중 증폭기의 효율이 가장 좋은 것은?

                        1. A급
                        2. B급
                        3. C급
                        4. AB급
                        (정답률: 53%)
                          profile_image
                          1

                          13. 교류 전압 의 실효치는?

                          1. 약 50[V]
                          2. 약 106[V]
                          3. 약 150[V]
                          4. 약 212[V]
                          (정답률: 52%)
                            profile_image
                            1

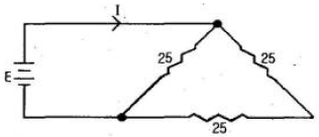

                            14. 그림과 같은 회로에서 전류 I=3[A]가 되기 위한 인가전압(E)은?(단, 저항의 단위는 [Ω]이다.)

                            1. 50[V]
                            2. 100[V]
                            3. 150[V]
                            4. 200[V]
                            (정답률: 52%)
                              profile_image
                              1

                              15. 아날로그 신호를 디지털 신호로 변환하고 부호화하여 전송하는 변조방식은?

                              1. 진폭 변조
                              2. 주파수 변조
                              3. 위상 변조
                              4. 펄스부호 변조
                              (정답률: 49%)
                                profile_image
                                1

                                2과목: 전자계산기일반(대략구분)

                                16. C 언어에서 “i++” 명령의 설명으로 가장 적합한 것은?

                                1. i 변수를 계속 덧셈한다.
                                2. i 변수를 1씩 증가시킨다.
                                3. i 변수를 2씩 증가시킨다.
                                4. i 변수를 계속 곱셈한다.
                                (정답률: 70%)
                                  profile_image
                                  1

                                  17. 10진수 0.4375를 2진수로 변환한 것은?

                                  1. (0.0111)2
                                  2. (0.1101)2
                                  3. (0.1110)2
                                  4. (0.1011)2
                                  (정답률: 47%)
                                    profile_image
                                    1

                                    18. 어셈블리어의 특징 설명으로 틀린 것은?

                                    1. 기계어에 비해 프로그램 작성이나 수정이 어렵다.
                                    2. 호환성이 없으므로 전문가 외에는 사용하기 어렵다.
                                    3. 컴퓨터 동작 원리에 대한 전문 지식이 필요하다.
                                    4. 기계어 보다 사용하기 편리하다.
                                    (정답률: 54%)
                                      profile_image
                                      1

                                      19. 다음 중 컴퓨터 내부에서 10진수를 표현하는 방식은?

                                      1. 팩 방식
                                      2. 부동 소수점 방식
                                      3. 고정 소수점 방식
                                      4. fixed point data format
                                      (정답률: 46%)
                                        profile_image
                                        1

                                        20. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?

                                        1. data bus
                                        2. address bus
                                        3. register bus
                                        4. control bus
                                        (정답률: 48%)
                                          profile_image
                                          1

                                          21. A/D 변환기 등에 적합하며 이웃한 수와 하나의 비트만 다른 코드는?

                                          1. BCD 코드
                                          2. ASCII 코드
                                          3. 3-초과 코드
                                          4. 그레이 코드
                                          (정답률: 56%)
                                            profile_image
                                            1

                                            22. 채널(channel)의 종류로 옳게 묶인 것은?

                                            1. 다이렉트(direct) 채널과 멀티플렉서 채널
                                            2. 멀티플렉서 채널과 실렉터(selector) 채널
                                            3. 실렉터 채널과 스트로브(strobe) 채널
                                            4. 스트로브 채널과 다이렉트 채널
                                            (정답률: 66%)
                                              profile_image
                                              1

                                              23. 지정 어드레스로 분기하고 후에 그 명령으로 되돌아오는 명령은?

                                              1. 강제 인터럽트 명령
                                              2. 조건부 분기 명령
                                              3. 서브루틴 분기 명령
                                              4. 분기 명령
                                              (정답률: 71%)
                                                profile_image
                                                1

                                                24. 마이크로프로세서의 구성요소가 아닌 것은?

                                                1. 제어 장치
                                                2. 연산 장치
                                                3. 레지스터
                                                4. 분기 버스
                                                (정답률: 72%)
                                                  profile_image
                                                  1

                                                  25. C언어에서 모든 프로그램의 실행 시작을 의미하는 함수는?

                                                  1. main
                                                  2. auto
                                                  3. block
                                                  4. void
                                                  (정답률: 74%)
                                                    profile_image
                                                    1

                                                    26. 기억 용량의 단위를 잘못 설명한 것은?

                                                    1. 1 비트 : 0 또는 1
                                                    2. 1 바이트 : 8개의 서로 다른 0 또는 1
                                                    3. 1 킬로 바이트 : 1000 바이트
                                                    4. 1 메가 바이트 : 1048576바이트
                                                    (정답률: 71%)
                                                      profile_image
                                                      1

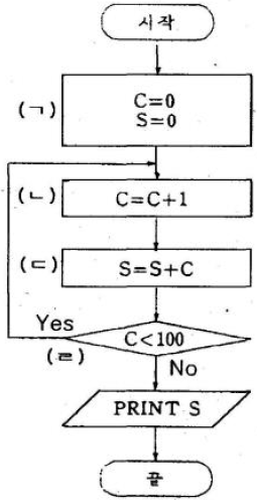

                                                      27. 다음의 1 부터 100 까지의 정수의 합을 구하는 반복형 순서도에서 비교, 판단의 역할을 하는 부분은?

                                                      1. (ㄱ)
                                                      2. (ㄴ)
                                                      3. (ㄷ)
                                                      4. (ㄹ)
                                                      (정답률: 83%)
                                                        profile_image
                                                        1

                                                        28. 규격 기호와 규격 명칭의 연결이 틀린 것은?

                                                        1. ISO : 국제 표준화 기구
                                                        2. JIS : 일본 공업 규격
                                                        3. SNV : 스위스 규격
                                                        4. ANSI : 영국 규격
                                                        (정답률: 80%)
                                                          profile_image
                                                          1

                                                          29. CAD를 이용한 인쇄회로기판(PCB)의 특성으로 옳지 않은 것은?

                                                          1. 전자기기의 경량화
                                                          2. 제품의 신뢰성 향상
                                                          3. 부품 간의 간섭 작용 증가
                                                          4. 초기 시설 투자 비용의 부담
                                                          (정답률: 53%)
                                                            profile_image
                                                            1

                                                            30. PCB 사양 및 규격에 해당되지 않는 것은?

                                                            1. PCB 두께
                                                            2. PCB 동박 두께
                                                            3. 기판의 재질
                                                            4. 부품의 수량
                                                            (정답률: 72%)
                                                              profile_image
                                                              1

                                                              3과목: 전자제도(CAD) 이론(대략구분)

                                                              31. 그래픽 출력장치로만 짝지어진 것은?

                                                              1. 프린터, 마우스, 플로터
                                                              2. 프린터, 플로터, 포토 플로터
                                                              3. 플로터, 디지타이저, 포토 플로터
                                                              4. 마우스, 디지타이저, 프린터
                                                              (정답률: 76%)
                                                                profile_image
                                                                1

                                                                32. 제도 용지에 연필로 직접 그린 그림이나 컴퓨터로 작성한 최초의 도면은?

                                                                1. 원도
                                                                2. 트레이스도
                                                                3. 복사도
                                                                4. 축로도
                                                                (정답률: 84%)
                                                                  profile_image
                                                                  1

                                                                  33. 도면으로부터 위치좌표를 읽거나 원하는 명령을 선택할 수 있는 장치는?

                                                                  1. 마우스(Mouse)
                                                                  2. 트랙볼(Track ball)
                                                                  3. 디지타이저(Digitizer)
                                                                  4. 이미지스캐너(Image scanner)
                                                                  (정답률: 70%)
                                                                    profile_image
                                                                    1

                                                                    34. 배치도를 그릴 때 고려해야 할 사항으로 적합하지 않은 것은?

                                                                    1. 균형 있게 배치하여야 한다.
                                                                    2. 부품 상호 간에 신호가 유도되지 않도록 한다.
                                                                    3. IC의 경우 6번 핀의 위치를 반드시 표시하여야 한다.
                                                                    4. 고압 회로는 부품 간격을 충분히 넓혀 방전이 일어나지 않도록 배치한다.
                                                                    (정답률: 83%)
                                                                      profile_image
                                                                      1

                                                                      35. PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 부품 정보를 나타내는 도면은?

                                                                      1. solder mask
                                                                      2. top silk screen
                                                                      3. solder side pattern
                                                                      4. component side pattern
                                                                      (정답률: 71%)
                                                                        profile_image
                                                                        1

                                                                        36. PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 천공할 hole 크기 및 수량의 정보를 나타내는 것은?

                                                                        1. component side pattern
                                                                        2. drill data
                                                                        3. solder side pattern
                                                                        4. solder mask
                                                                        (정답률: 67%)
                                                                          profile_image
                                                                          1

                                                                          37. 소자들의 실제 모양을 직선으로 연결하여 접속 관계를 명확히 나타내며 제작자나 보수자에게 많이 사용되는 도면은?

                                                                          1. 배선도
                                                                          2. 조립도
                                                                          3. 블록선도
                                                                          4. 계통도
                                                                          (정답률: 49%)
                                                                            profile_image
                                                                            1

                                                                            38. 전자캐드의 특징 설명으로 틀린 것은?

                                                                            1. 회로의 설계에 적합하다.
                                                                            2. 기구의 설계에 적합하다.
                                                                            3. 회로의 동작 검증이 용이하다.
                                                                            4. 인쇄회로기판의 설계에 적합하다.
                                                                            (정답률: 75%)
                                                                              profile_image
                                                                              1

                                                                              39. 20mil을 [mm] 단위로 환산한 값으로 적합한 것은?

                                                                              1. 0.127[mm]
                                                                              2. 0.254[mm]
                                                                              3. 0.381[mm]
                                                                              4. 0.508[mm]
                                                                              (정답률: 67%)
                                                                                profile_image
                                                                                1

                                                                                40. 다층 PCB 구조에서 층과 층을 통과하여 신호 패턴을 연결하는데, 이 때 층간을 접속하기 위한 것은?

                                                                                1. Pad hole
                                                                                2. Land hole
                                                                                3. Pin hole
                                                                                4. Via hole
                                                                                (정답률: 61%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. LED는 순방향 바이어스에서 통전되면서 전자-정공의 재결합으로 인하여 일부 에너지가 빛으로 방출된다. LED의 심벌로 옳은 것은?

                                                                                  (정답률: 84%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. CAD 프로그램의 이용 설계시 정확한 부품의 위치 및 배선결선을 위해 화면상의 점 혹은 선으로 나타내어진 가상의 좌표는?

                                                                                    1. 어노테이트(Annotate)
                                                                                    2. 프리퍼런스(Preference)
                                                                                    3. 폴리라인(Poly Line)
                                                                                    4. 그리드(Grid)
                                                                                    (정답률: 77%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 표준 도형을 등록해 놓고 변동 부분의 수치를 입력하면 도형이 수치에 맞도록 변하게 하는 것은?

                                                                                      1. 수치제어 장치
                                                                                      2. 파라메트릭 설계
                                                                                      3. 오토 라우팅 설계
                                                                                      4. 자동 제도 시스템
                                                                                      (정답률: 53%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 제도용구 중 선, 원주 등을 같은 길이로 분할하는데 사용되는 것은?

                                                                                        1. 축척자
                                                                                        2. 형판
                                                                                        3. 디바이더
                                                                                        4. 자유곡선자
                                                                                        (정답률: 66%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 논리합(OR) 게이트의 기호는?

                                                                                          (정답률: 85%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 회로를 CAD로 작성한 후 전기적인 연결 상태를 검증하는 것은?

                                                                                            1. ERC(Electrical Rule Check)
                                                                                            2. LRC(Line Rule Check)
                                                                                            3. CRC(Circuit Rule Check)
                                                                                            4. SRC(Schematic Rule Check)
                                                                                            (정답률: 79%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 인쇄회로기판의 설계 요소 중 패턴 설계시 유의할 점으로 틀린 것은?

                                                                                              1. 패턴 사이의 간격은 차폐를 행한다.
                                                                                              2. 일점 어스 방식으로 설계한다.
                                                                                              3. 패턴은 가늘고 길게 한다.
                                                                                              4. 배선은 짧게 한다.
                                                                                              (정답률: 83%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 부품이 PCB에 삽입 될 때에 부품의 리드가 삽입되는 Hole 주위에 입혀지는 엷은 구리 판막의 명칭은?

                                                                                                1. PAD
                                                                                                2. TRACK
                                                                                                3. VIA
                                                                                                4. POLYGON(COPPER)
                                                                                                (정답률: 62%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 전자 부품 중 에너지의 공급을 받아 신호의 증폭, 발진, 변환 등의 능동적 기능을 수행하는 부품이 아닌 것은?

                                                                                                  1. 연산증폭기
                                                                                                  2. 트랜지스터
                                                                                                  3. FET
                                                                                                  4. 콘덴서
                                                                                                  (정답률: 60%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 콘덴서 중 사용할 때 극성에 유의해야 하는 것은?

                                                                                                    1. 필름 콘덴서
                                                                                                    2. 페이퍼 콘덴서
                                                                                                    3. 마이카 콘덴서
                                                                                                    4. 전해 콘덴서
                                                                                                    (정답률: 85%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 다이오드 중 정전압 용도로 쓰이는 것은?

                                                                                                      1. 일반 다이오드
                                                                                                      2. 제너 다이오드
                                                                                                      3. 터널 다이오드
                                                                                                      4. 포토 다이오드
                                                                                                      (정답률: 88%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 기호의 명칭으로 옳은 것은?

                                                                                                        1. SCR
                                                                                                        2. Triac
                                                                                                        3. UJT
                                                                                                        4. FET
                                                                                                        (정답률: 70%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 핀의 배열이 두 줄로 평행하게 배열되어 있는 부품을 지칭하는 용어로 우수한 열 특성을 갖고 있는 IC 외형은?

                                                                                                          1. SMD
                                                                                                          2. SIP
                                                                                                          3. DIP
                                                                                                          4. PLCC
                                                                                                          (정답률: 63%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 Plotter를 이용하여 직접 그려낸 아트워크 필름은?

                                                                                                            1. 마스터 필름
                                                                                                            2. 디아조 필름
                                                                                                            3. 폴리에스테르 필름
                                                                                                            4. 감광 필름
                                                                                                            (정답률: 47%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 제도 용지에서 A3 용지의 규격으로 옳은 것은?(단, 단위는 mm)

                                                                                                              1. 210 x 297
                                                                                                              2. 297 x 420
                                                                                                              3. 420 x 594
                                                                                                              4. 594 x 841
                                                                                                              (정답률: 79%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 블록선도를 그릴 때, 고려 사항으로 옳은 것은?

                                                                                                                1. 신호의 방향은 될 수 있는 대로 왼쪽에서 오른쪽으로 흐르도록 하는 것이 좋다.
                                                                                                                2. 블록의 크기는 실제 전자기기의 크기와 비례하도록 나타낸다.
                                                                                                                3. 블록은 반드시 정사각형이어야 한다.
                                                                                                                4. 블록은 대각선과 곡선을 많이 사용한다.
                                                                                                                (정답률: 73%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 부품배치 방법으로 옳지 않은 것은?

                                                                                                                  1. 버스 라인의 흐름에 주의하여 IC를 배치한다.
                                                                                                                  2. 배선이 많은 부품들은 기판의 외곽으로 배치한다.
                                                                                                                  3. 커넥터 주변은 배선을 위한 충분한 공간을 확보한다.
                                                                                                                  4. 극성 있는 부품은 삽입오류를 방지하기 위해 취급 방향을 통일한다.
                                                                                                                  (정답률: 68%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 전자제도에서 부품 배치도를 작성할 때 고려할 사항으로 틀린 것은?

                                                                                                                    1. 부품 상호간에 신호가 유도되지 않도록 한다.
                                                                                                                    2. 반고정 저항을 비롯하여 조정이 필요한 요소는 조작이 쉽도록 한다.
                                                                                                                    3. 부품의 종류, 기호, 용량, 외형도, 핀의 위치, 극성 등을 표시하여야 한다.
                                                                                                                    4. 인쇄회로 기판의 점퍼선은 부품이 아니므로 표시할 필요가 없다.
                                                                                                                    (정답률: 80%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. Layout에서 Zoom in의 설명으로 적합한 것은?

                                                                                                                      1. 보드 상의 선택 영역을 확대한다.
                                                                                                                      2. 보드 상의 선택 영역을 축소한다.
                                                                                                                      3. 보드 상의 모든 객체를 보여준다.
                                                                                                                      4. 보드 상의 일부 객체를 보여준다.
                                                                                                                      (정답률: 80%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. CAD 시스템을 사용하여 얻을 수 있는 특징이 아닌 것은?

                                                                                                                        1. 설계과정에서 능률이 높아져 품질이 좋아진다.
                                                                                                                        2. 설계요소의 표준화로 도면작성 시간이 길어지고 원가가 많이 든다.
                                                                                                                        3. 컴퓨터를 통한 계산으로 수치결과에 대한 정확성이 증가한다.
                                                                                                                        4. 설계제도의 표준화와 규격화로 경쟁력이 향상된다.
                                                                                                                        (정답률: 86%)
                                                                                                                          profile_image
                                                                                                                          1
