1과목: 전기전자공학(대략구분)

1. 어떤 증폭기의 전압증폭도가 100 이고, 전류증폭도가 10 일 때 이 증폭기의 전력이득은 몇 [dB]인가?

  1. 10[dB]
  2. 20[dB]
  3. 30[dB]
  4. 60[dB]
(정답률: 35%)
    profile_image
    1

    2. FET 회로에서 드레인 전류를 제어하는 것은?

    1. 소스전압
    2. 베이스전류
    3. 게이트전압
    4. 게이트전류
    (정답률: 55%)
      profile_image
      1

      3. 5[Ω]의 저항 10개를 직렬로 접속했을 때의 저항 값은 병렬로 접속했을 때의 저항 값의 몇 배인가?

      1. 10배
      2. 50배
      3. 100배
      4. 150배
      (정답률: 57%)
        profile_image
        1

        4. DSB 통신과 비교한 SSB 통신 방식에 대한 설명으로 적합하지 않은 것은?

        1. 송신 전력이 절감된다.
        2. 송수신기 장치가 단순해진다.
        3. 주파수 이용 효율이 높다.
        4. 신호대 잡음비(S/N)가 개선된다.
        (정답률: 49%)
          profile_image
          1

          5. 다음 중 부궤한 증폭기의 특징에 대한 설명으로 적합하지 않은 것은?

          1. 이득이 증가한다.
          2. 안정도가 증가한다.
          3. 주파수 특성이 개선된다.
          4. 주파수 대역폭이 증가한다.
          (정답률: 48%)
            profile_image
            1

            6. CR 발진 회로는 바이어스 전압에서 볼 때 주로 어느 급으로 동작을 하는가?

            1. A급
            2. B급
            3. C급
            4. D급
            (정답률: 42%)
              profile_image
              1

              7. 이미터 접지 트랜지스터 증폭회로에서 IB=100[μA], IC=12[mA]일 때 전류증폭률 β는 얼마인가?

              1. 0.98
              2. 50
              3. 100
              4. 120
              (정답률: 49%)
                profile_image
                1

                8. 인 파형의 주기는 약 몇 초 인가?

                1. 0.01초
                2. 0.02초
                3. 0.03초
                4. 0.04초
                (정답률: 60%)
                  profile_image
                  1

                  9. 저항이 30[Ω], 유도리액턴스가 10[Ω], 용량리액턴스가 50[Ω]인 직렬회로의 합성 임피던스는 몇 [Ω]인가?

                  1. 50[Ω]
                  2. 70[Ω]
                  3. 90[Ω]
                  4. 100[Ω]
                  (정답률: 35%)
                    profile_image
                    1

                    10. 두 저항을 직렬로 연결했을 때 합성 저항은 15[Ω]이고 병렬로 연결했을 때의 합성 저항은 3.6[Ω]이다. 각 저항의 값은 얼마인가?

                    1. 3.6[Ω]과 11.4[Ω]
                    2. 6[Ω]과 9[Ω]
                    3. 3[Ω]과 12[Ω]
                    4. 4[Ω]과 11[Ω]
                    (정답률: 70%)
                      profile_image
                      1

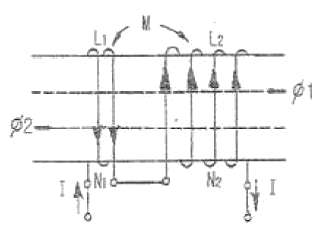

                      11. 다음 회로에서 합성 인덕턴스는?

                      1. L1＋L2－M
                      2. L1＋L2＋M
                      3. L1＋L2－2M
                      4. L1＋L2＋2M
                      (정답률: 51%)
                        profile_image
                        1

                        12. 1000[kHz]의 반송파를 10[kHz]의 신호파로 진폭변조 시킬 때 상측파대의 주파수는 몇 [kHz] 인가?

                        1. 990[kHz]
                        2. 1000[kHz]
                        3. 1010[kHz]
                        4. 1110[kHz]
                        (정답률: 66%)
                          profile_image
                          1

                          13. N극과 S극 사이에 지면안으로 전류가 흐르는 도선을 놓았을 때 이 도선이 받는 힘의 방향은?

                          1. A
                          2. B
                          3. C
                          4. D
                          (정답률: 44%)
                            profile_image
                            1

                            14. 다음 중 P형 반도체를 만드는 불순물 원소가 아닌 것은?

                            1. B
                            2. P
                            3. Ga
                            4. Al
                            (정답률: 56%)
                              profile_image
                              1

                              15. 회로의 접속점에 흘러 들어오는 전류의 합은 흘러 나가는 전류의 합과 같음을 나타내는 법칙은?

                              1. 키르히호프의 법칙
                              2. 쿨롱의 법칙
                              3. 패러데이의 법칙
                              4. 비오-사바르의 법칙
                              (정답률: 72%)
                                profile_image
                                1

                                2과목: 전자계산기일반(대략구분)

                                16. 다음 중 7 킬로바이트(KB)와 같은 용량은?

                                1. 7000 비트
                                2. 70000 비트
                                3. 7168 바이트
                                4. 71680 바이트
                                (정답률: 69%)
                                  profile_image
                                  1

                                  17. 마이크로프로세서에 대한 설명 중 옳지 않은 것은?

                                  1. 프로그램에 의해 제어되는 반도체 소자이다.
                                  2. 매우 복잡하고 다양한 논리회로로 구성되었다.
                                  3. 산술논리연산장치의 기능을 집적 회로화 하였다.
                                  4. 외부회로와 연결하기 위해 주소버스, 데이터 버스, 제어선 등을 가진다.
                                  (정답률: 32%)
                                    profile_image
                                    1

                                    18. 논리식 (A+B)(A+C)를 가장 간단하게 표현한 것은?

                                    1. A+C
                                    2. A+BC
                                    3. B+C
                                    4. B+AC
                                    (정답률: 85%)
                                      profile_image
                                      1

                                      19. 다음의 표는 10진수, 2진수, 8진수의 관계를 나타낸 것이다. 올바르게 표시한 것은?

                                      1. (ㄱ) : 6, (ㄴ) : 1000, (ㄷ) : 12
                                      2. (ㄱ) : 6, (ㄴ) : 1010, (ㄷ) : 15
                                      3. (ㄱ) : 8, (ㄴ) : 0100, (ㄷ) : 5
                                      4. (ㄱ) : 9, (ㄴ) : 1010, (ㄷ) : 12
                                      (정답률: 83%)
                                        profile_image
                                        1

                                        20. 다음 중 T 플립플롭에 대한 설명으로 옳은 것은?

                                        1. 클럭펄스가 인가되면 출력은 0 이다.
                                        2. JK 플립플롭을 이용하여 구현할 수 없다.
                                        3. 클럭펄스 인가시 출력은 항상 1이다.
                                        4. 클럭펄스 인가되면 출력은 반전된다.
                                        (정답률: 60%)
                                          profile_image
                                          1

                                          21. 다음 중 단일 오퍼랜드(operand) 명령은?

                                          1. ADD
                                          2. COMPARE
                                          3. AND
                                          4. COMPLEMENT
                                          (정답률: 51%)
                                            profile_image
                                            1

                                            22. 다음 순서도는 C 프로그램의 어느 문에 해당 되는가?

                                            1. while 문
                                            2. do ~ while 문
                                            3. if ~ else 문
                                            4. case 문
                                            (정답률: 49%)
                                              profile_image
                                              1

                                              23. 다음 중 미국 벨 연구소에서 개발된 고급프로그램 언어이며 UNIX 운영체계의 중심 언어는?

                                              1. ADA
                                              2. FORTRAN
                                              3. C
                                              4. JAVA
                                              (정답률: 56%)
                                                profile_image
                                                1

                                                24. 서브루틴(subroutine)에 대한 설명으로 적합하지 않은 것은?

                                                1. 자주 사용하는 일련의 프로그램이나 인터럽트 발생시의 처리프로그램은 서브루틴으로 구성한다.
                                                2. 컴퓨터의 동작 상태를 관찰하고 통제하며, 제어하는 목적으로 작성되는 프로그램이다.
                                                3. 서브프로그램(subprogram)이라고도 하며, 일반적으로 I/O 프로그램은 서브프로그램으로 구성한다.
                                                4. 주프로그램이 서브루틴을 호출하고, 서브루틴 수행시에는 주프로그램이 중단된다.
                                                (정답률: 37%)
                                                  profile_image
                                                  1

                                                  25. 중앙처리장치에서 마이크로 오퍼레이션이 순서적으로 일어나게 하려면 무엇이 필요한가?

                                                  1. 누산기
                                                  2. 제어신호
                                                  3. 스위치
                                                  4. 레지스터
                                                  (정답률: 63%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 스택(stack)과 관계없는 것은?

                                                    1. PUSH
                                                    2. LIFO
                                                    3. POP
                                                    4. FIFO
                                                    (정답률: 57%)
                                                      profile_image
                                                      1

                                                      27. 다음 중 제어장치의 역할이 아닌 것은?

                                                      1. 명령을 해독한다.
                                                      2. 두수의 크기를 비교한다.
                                                      3. 입·출력을 제어한다.
                                                      4. 시스템 전체를 감시 제어한다.
                                                      (정답률: 67%)
                                                        profile_image
                                                        1

                                                        28. 전자 제도에서 장치와 장치 사이의 접속 상태나 기능을 알아보기 쉽게 하기 위해 도면에 기호나 실제의 모양을 배치하고, 이들 사이를 연결한 도면을 무엇이라고 하는가?

                                                        1. 접속도
                                                        2. 부품 배치도
                                                        3. 패턴도
                                                        4. 블록 다이어그램
                                                        (정답률: 55%)
                                                          profile_image
                                                          1

                                                          29. 다음 전기, 전자용 부품의 기호 중 퓨즈에 해당하는 것은?

                                                          (정답률: 83%)
                                                            profile_image
                                                            1

                                                            30. 전자 CAD 패키지에 포함되어 있지 않은 프로그램은?

                                                            1. 인쇄 기판 설계용 프로그램
                                                            2. 회로 시뮬레이션용 프로그램
                                                            3. 회로 설계(Schematic)용 프로그램
                                                            4. 부품 가공 데이터 작성용 프로그램
                                                            (정답률: 62%)
                                                              profile_image
                                                              1

                                                              3과목: 전자제도(CAD) 이론(대략구분)

                                                              31. 능동소자 중 pnpn 4층 구조로 3개의 pn접합이 애노드(A) 캐소드(K)게이트(G)등 3개의 전극으로 구성되어 있으며, 조광장치나 전동차의 전력조절 등에 사용되는 소자는?

                                                              1. 다이오드
                                                              2. 트랜지스터
                                                              3. SCR
                                                              4. FET
                                                              (정답률: 55%)
                                                                profile_image
                                                                1

                                                                32. PCB 적층 종류를 나열하였다. 적합하지 않은 것은?

                                                                1. 단면 PCB
                                                                2. 양면 PCB
                                                                3. 다층면 PCB
                                                                4. 복합 PCB
                                                                (정답률: 63%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음의 국가별 표준 규격 중에서 잘못 짝지어진 것은?

                                                                  1. KS - 한국
                                                                  2. ANSI - 미국
                                                                  3. ISO - 이스라엘
                                                                  4. JIS - 일본
                                                                  (정답률: 84%)
                                                                    profile_image
                                                                    1

                                                                    34. 도면이 구비하여야 할 기본요건으로 거리가 먼 것은?

                                                                    1. 대상물의 도형과 함께 필요로 하는 크기, 모양, 자세, 위치의 정보를 포함하여야 한다.
                                                                    2. 대상물의 도형에 따른 크기 모양 등의 정보를 이해하기 쉬운 방법으로 표현하여야 한다.
                                                                    3. 애매한 해석이 생기지 않도록 표면상 명확한 뜻을 가져야 한다.
                                                                    4. 각 기술 분야의 입장에서 가능한 한 좁은 분야에 걸쳐 특이성을 가져야 한다.
                                                                    (정답률: 82%)
                                                                      profile_image
                                                                      1

                                                                      35. 그림이나 사진 등 화상 데이터를 입력하는 장치이며, 마이크로 컴퓨터 CAD에서는 손으로 그린 스케치 도면이나, 입력 또는 데이터의 호환성이 없는 시스템 사이에서 데이터의 교환 등에 사용되는 컴퓨터 입력장치는?

                                                                      1. 디지타이저
                                                                      2. 키보드
                                                                      3. 마우스
                                                                      4. 이미지 스캐너
                                                                      (정답률: 65%)
                                                                        profile_image
                                                                        1

                                                                        36. 다음의 도면 종류 중에서 분류 방법이 다른 것은?

                                                                        1. 회로도
                                                                        2. 승인도
                                                                        3. 부품도
                                                                        4. 조립도
                                                                        (정답률: 69%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 중 캐드 시스템의 그래픽 작업 과정으로 가장 옳지 않은 것은?

                                                                          1. 자동 제도(automatic drafting)
                                                                          2. 기술적 분석(engineering analysis)
                                                                          3. 기하학적 모델링(geometric modeling)
                                                                          4. 자동 생산(automatic manufacturing)
                                                                          (정답률: 63%)
                                                                            profile_image
                                                                            1

                                                                            38. 인쇄회로기판 패턴 설계시 유의점 중 고려하지 않아도 되는 것은?

                                                                            1. 패턴의 길이
                                                                            2. 부유용량
                                                                            3. 공통 임피던스
                                                                            4. 소프트웨어
                                                                            (정답률: 60%)
                                                                              profile_image
                                                                              1

                                                                              39. CAD 시스템에서 출력 장치가 아닌 것은?

                                                                              1. 모니터
                                                                              2. 프린터
                                                                              3. 플로터
                                                                              4. 마우스
                                                                              (정답률: 75%)
                                                                                profile_image
                                                                                1

                                                                                40. 복합계층구조(Hierarchical Designs)의 설계를 하나의 페이지에 맞추어 설계를 할 때의 기준으로 보기 어려운 것은?

                                                                                1. 하향식(top-down) 접근방식을 사용하여 설계를 개발하는 것
                                                                                2. 회로의 특정한 부분으로 나누어 설계하는 것
                                                                                3. 회로를 균등하게 분할하여 설계를 하는 것
                                                                                4. 사용자 프린터의 페이지에 전체적으로 설계 규모를 맞추는 것
                                                                                (정답률: 32%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 도면을 관리하기 위해 도면 번호에 포함되지 않는 사항은?

                                                                                  1. 부품의 종류 및 형식
                                                                                  2. 조립도 번호
                                                                                  3. 도면의 크기
                                                                                  4. 작성 일자
                                                                                  (정답률: 53%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. PCB 제조공정은 어떤 방법에 의해 소정의 배선만 남기고, 다른 부분의 패턴을 제거할 것인가 하는 점이 중요하다. 다음 중 대표적으로 사용되는 에칭(패턴제거방법)방법이 아닌 것은?

                                                                                    1. 사진 부식법
                                                                                    2. 실크 스크린법
                                                                                    3. 플렉시블 인쇄법
                                                                                    4. 오프셋 인쇄법
                                                                                    (정답률: 56%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 중 A4 용지의 크기에 해당되는 것은? (단, A0 : 841㎜×1189㎜)

                                                                                      1. 594㎜×841㎜
                                                                                      2. 420㎜×594㎜
                                                                                      3. 297㎜×420㎜
                                                                                      4. 210㎜×297㎜
                                                                                      (정답률: 80%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 회로를 그릴 때에 불러서 쓰기 위해 도 기호들을 만들어 저장해 두는 파일은?

                                                                                        1. 라이브러리(Library)
                                                                                        2. 시스템(System)
                                                                                        3. 배치(Batch)
                                                                                        4. 편집(Edit)
                                                                                        (정답률: 87%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 다음 중 제도에 관한 설명으로 옳지 않은 것은?

                                                                                          1. 원도는 청사진도 또는 백사진도의 원본이 된다.
                                                                                          2. 제도에 의해 제도용지에 그려진 것을 도면이라고 한다.
                                                                                          3. 공장이나 작업장에서 일하는 작업자를 위해 그려진 도면을 제작도라고 한다.
                                                                                          4. 작성방법에 따라 도면을 분류하면 연필제도, 먹물제도, 착색도 등이 있다.
                                                                                          (정답률: 42%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 중 자동제도(CAD)의 특징으로 옳지 않은 것은?

                                                                                            1. 시장 경쟁력 감소
                                                                                            2. 설계의 능률화
                                                                                            3. 제조의 정확성
                                                                                            4. 인력의 효율화
                                                                                            (정답률: 84%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 중 한국산업규격(KS)의 제정목적과 가장 거리가 먼 것은?

                                                                                              1. 제품의 다양화
                                                                                              2. 품질향상
                                                                                              3. 생산효율 제고
                                                                                              4. 거래 공정화
                                                                                              (정답률: 40%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. PCB 설계시 배선으로 인한 인덕턴스 발생을 줄이기 위한 전원 라인 배선 방법으로 가장 좋은 것은?

                                                                                                1. 전원 라인은 굵고, 짧게 배선한다.
                                                                                                2. 전원 라인은 굵고, 길게 배선한다.
                                                                                                3. 전원 라인은 가늘고, 길게 배선한다.
                                                                                                4. 전원 라인은 가늘고, 짧게 배선한다.
                                                                                                (정답률: 82%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 물체의 실체 길이와 도면에서 축소 또는 확대하여 그리는 길이의 비율을 척도라 하는데 실물보다 작게 그리는 척도는?

                                                                                                  1. 축척
                                                                                                  2. 실척
                                                                                                  3. 배척
                                                                                                  4. NS
                                                                                                  (정답률: 82%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 패턴 설계 시 유의 사항으로 옳지 않은 것은?

                                                                                                    1. 패턴은 가급적 굵고 짧게 해야 한다.
                                                                                                    2. 패턴 사이의 간격을 최대한 붙여 놓는다.
                                                                                                    3. 배선은 가급적 짧게 하는 것이 다른 배선이나 부품의 영향을 적게 받는다.
                                                                                                    4. 전력 용량, 주파수 대역 및 신호 형태별로 기판을 나누거나 커넥터를 분리하여 설계한다.
                                                                                                    (정답률: 73%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. KS규격 중 전기부분에 해당되는 것은?

                                                                                                      1. KS A
                                                                                                      2. KS B
                                                                                                      3. KS C
                                                                                                      4. KS D
                                                                                                      (정답률: 82%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 다음 중 각종 단위의 크기가 옳지 않은 것은?

                                                                                                        1. 1 GHz = 109Hz
                                                                                                        2. 1 GByte = 109Byte
                                                                                                        3. 1 pF = 10-12F
                                                                                                        4. 1 ΩMΩ = 106Ω
                                                                                                        (정답률: 54%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 반도체 소자의 형명 중 '2SC1815Y'는 어떤 소자인가?

                                                                                                          1. 다이오드
                                                                                                          2. 발광다이오드
                                                                                                          3. 콘덴서
                                                                                                          4. 트랜지스터
                                                                                                          (정답률: 80%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. CAD용 소프트웨어의 구성이라고 볼 수 없는 것은?

                                                                                                            1. 그래픽 패키지
                                                                                                            2. 응용 프로그램
                                                                                                            3. 응용 데이터베이스
                                                                                                            4. MGA(Mono-chrome Graphic Adapter)
                                                                                                            (정답률: 68%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 중 회로도 그리기 작업 중에 하는 일이 아닌 것은?

                                                                                                              1. Footprint 입력
                                                                                                              2. Geber 데이터 출력
                                                                                                              3. Netlist 파일의 생성
                                                                                                              4. ERC(Electronic Rule Check)
                                                                                                              (정답률: 57%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 기호의 명칭으로 옳은 것은?

                                                                                                                1. SCR
                                                                                                                2. Triac
                                                                                                                3. UJT
                                                                                                                4. Zener Diode
                                                                                                                (정답률: 78%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 콘덴서에 '101K'라고 씌어있을 때 정전용량 값과 허용오차로 옳은 것은?

                                                                                                                  1. 0.001[㎌], ±10[%]
                                                                                                                  2. 0.001[㎌], ±0.25%]
                                                                                                                  3. 0.1[㎌], ±0.25[%]
                                                                                                                  4. 0.0022[㎌], ±20[%]
                                                                                                                  (정답률: 71%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. CAD 시스템이란 컴퓨터의 그래픽 기능을 응용한 것인데 그래픽의 기본 기능으로 옳지 않은 것은?

                                                                                                                    1. 점의 변환
                                                                                                                    2. 확대 및 축소
                                                                                                                    3. 회전
                                                                                                                    4. 복사
                                                                                                                    (정답률: 43%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 다음 중 전자캐드로 작성된 도면의 요소를 지우는 기능은?

                                                                                                                      1. ZOOM
                                                                                                                      2. SAVE
                                                                                                                      3. DELETE
                                                                                                                      4. EDIT
                                                                                                                      (정답률: 86%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 한쪽 방향으로만 전류를 통과시켜 교류를 직류로 바꾸는 소자는?

                                                                                                                        1. 다이오드
                                                                                                                        2. 트랜지스터
                                                                                                                        3. 전해 콘덴서
                                                                                                                        4. 전기장 효과 트랜지스터
                                                                                                                        (정답률: 65%)
                                                                                                                          profile_image
                                                                                                                          1
