전자산업기사 (2017-09-23 기출문제)
목록

1과목: 전자회로

1. 하틀리 발진 회로에서 발진 주파수(f)는? (단, L1, L2는 코일 인덕턴스, M은 L1, L2의 상호인덕턴스, C는 커패시턴스이다.)

(정답률: 78%)
    profile_image
    1

    2. B급 푸시풀(push-pull) 증폭회로의 장점이 아닌 것은?

    1. 크로스 오버(Cross over) 왜곡이 발생하지 않는다.
    2. 공급전원의 리플 전압이 출력에 나타나지 않는다.
    3. 출력파형의 일그러짐이 작다.
    4. 출력 변압기의 철심이 자기 포화될 우려가 없다.
    (정답률: 87%)
      profile_image
      1

      3. 부귀환(Negative feedback) 증폭기의 특징이 아닌 것은?

      1. 잡음이 감소된다.
      2. 대역폭이 감소된다.
      3. 주파수 특성이 개선된다.
      4. 비직선 왜곡이 감소된다.
      (정답률: 86%)
        profile_image
        1

        4. 베이스 접지 증폭회로에서 차단주파수가 30MHz인 트랜지스터(TR)를 이미터 접지로 했을 경우 차단주파수는 몇 MHz인가? (단, TR의 전류 증폭률(β)은 99이다.)

        1. 0.1
        2. 0.3
        3. 10
        4. 30
        (정답률: 67%)
          profile_image
          1

          5. JFET가 동작하기 위한 조건으로 옳은 것은?

          1. 역방향 바이어스된 게이트-소스 접합
          2. 순방향 바이어스된 게이트-소스 접합
          3. 역방향 바이어스된 게이트-드레인 접합
          4. 순방향 바이어스된 게이트-드레인 접합
          (정답률: 65%)
            profile_image
            1

            6. 다음 중 진폭변조(AM) 회로는?

            1. Balanced Modulator 회로
            2. Foster-seeley 회로
            3. Armstrong 회로
            4. Reactance관 회로
            (정답률: 75%)
              profile_image
              1

              7. 정전압 전원회로에서 무부하 시의 직류전압이 15V이고 부하 시의 직류전압이 12V일 때 전압변동률(%)은?

              1. 15
              2. 20
              3. 25
              4. 30
              (정답률: 73%)
                profile_image
                1

                8. NE555 타이머의 출력주파수는 얼마인가?(단, R1=1kΩ, R2=4.7kΩ, C=0.022μF 이다.)

                1. 4.3kHz
                2. 5.3kHz
                3. 5.6kHz
                4. 6.3kHz
                (정답률: 53%)
                  profile_image
                  1

                  9. 연산증폭기의 응용회로에서 출력전압은 몇 V인가? (단, R1=R2=R3=R4=50kΩ, Rf=25kΩ이다.)

                  1. +0.5
                  2. -5
                  3. +5
                  4. -10
                  (정답률: 76%)
                    profile_image
                    1

                    10. 다음 회로는 어떤 목적에 이용될 수 있는가?

                    1. 클램핑(Clamping)
                    2. 클리핑(Clipping)
                    3. 정류(Rectification)
                    4. 변조(Modulation)
                    (정답률: 88%)
                      profile_image
                      1

                      11. 다음 회로의 명칭은?

                      1. 적분기
                      2. 비교기
                      3. 가산기
                      4. 미분기
                      (정답률: 89%)
                        profile_image
                        1

                        12. 변조도가 40%인 진폭 변조 송신기에서 반송파의 평균전력이 500mW일 때 변조된 출력의 평균전력은 몇 mW인가?

                        1. 450
                        2. 500
                        3. 540
                        4. 650
                        (정답률: 78%)
                          profile_image
                          1

                          13. 다음 연산 회로의 출력 값으로 옳은 것은?

                          (정답률: 78%)
                            profile_image
                            1

                            14. 다음 회로의 입력에 정현파를 인가했을 때 출력파형으로 옳은 것은?

                            (정답률: 74%)
                              profile_image
                              1

                              15. 연산증폭기를 이용한 전압 폴로우(voltage follower) 회로에 관한 설명으로 틀린 것은?

                              1. 입력과 출력은 동위상이다.
                              2. 입력과 출력 전압크기는 서로 같다.
                              3. 입력저항은 크고, 출력저항은 작다.
                              4. 입력저항은 작고, 출력저항은 크다.
                              (정답률: 66%)
                                profile_image
                                1

                                16. 슈퍼헤테로다인 수신기에서 중간 주파수(IF)에 관한 설명 중 옳은 것은?

                                1. 국부 발진 주파수와 RF 반송파 주파수의 곱이다.
                                2. 국부 발진 주파수와 같다.
                                3. 반송파 주파수와 오디오 주파수의 합이다.
                                4. 국부 발진 주파수와 RF 반송파 주파수의 차이다.
                                (정답률: 66%)
                                  profile_image
                                  1

                                  17. 다음 부귀환 증폭회로의 명칭은?

                                  1. 전류 병렬 부귀환 회로
                                  2. 전류 직렬 부귀환 회로
                                  3. 전압 병렬 부귀환 회로
                                  4. 전압 직렬 부귀환 회로
                                  (정답률: 70%)
                                    profile_image
                                    1

                                    18. 트랜지스터의 잡음에 관한 설명으로 틀린 것은?

                                    1. 저주파에서는 주파수에 반비례한다.
                                    2. 중간 주파수에서는 대체로 일정하다.
                                    3. 고주파수에서는 주파수에 따라 증대한다.
                                    4. 신호원 내부저항의 영향을 받지 않는다.
                                    (정답률: 80%)
                                      profile_image
                                      1

                                      19. 구형파를 발생시키는 회로가 아닌 것은? (단, 입력파형으로는 구형파를 인가하지 않았을 경우로 가정한다.)

                                      1. 클램핑 회로
                                      2. 타이머 555 회로
                                      3. 슈미트 트리거 회로
                                      4. 비안정 멀티바이브레이터
                                      (정답률: 68%)
                                        profile_image
                                        1

                                        20. 회로의 입출력 전달특성( )으로 옳은 것은?

                                        (정답률: 78%)
                                          profile_image
                                          1

                                          2과목: 전기자기학 및 회로이론

                                          21. 전극분극에 대한 설명으로 옳은 것은?

                                          1. 도체 내의 원자핵의 변위이다.
                                          2. 유전체 내의 원자의 흐름이다.
                                          3. 도체 내의 자유전하의 흐름이다.
                                          4. 유전체 내의 속박전하의 변위이다.
                                          (정답률: 62%)
                                            profile_image
                                            1

                                            22. 진공 중에서 8π(Wb)의 자하(磁荷)로부터 발산되는 총자력선의 수는?

                                            1. 107개
                                            2. 2×107개
                                            3. 107/8π개
                                            4. 8π×107개
                                            (정답률: 65%)
                                              profile_image
                                              1

                                              23. 내구의 반지름 a=3cm, 외구의 반지름 b=5cm인 동신구 콘덴서의 외구를 접지하고 내구에 V=1500V의 전위를 가할 경우에 내구에 충전되는 전하량은 약 몇 C인가?

                                              1. 1.25×10-8
                                              2. 1.5×10-8
                                              3. 2.5×10-8
                                              4. 3.6×10-8
                                              (정답률: 66%)
                                                profile_image
                                                1

                                                24. 두 개의 긴 평행 도선에 전류가 동일 방향으로 흐를 때 단위 길이당 두 도선 사이에 작용하는 전자력에 대한 설명이다. 옳은 것은?

                                                1. 두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비례하는 반발력이 작용한다.
                                                2. 두 전류의 곱에 비례하고 도선간의 거리의 제곱에 반비례하는 흡입력이 작용한다.
                                                3. 두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 반발력이 작용한다.
                                                4. 두 전류의 곱에 비례하고 도선간의 거리에 반비례하는 흡입력이 작용한다.
                                                (정답률: 56%)
                                                  profile_image
                                                  1

                                                  25. 전자유도에 의해서 회로에 발생하는 기전력에 관련된 법칙은?

                                                  1. 옴의 법칙
                                                  2. 가우스 법칙
                                                  3. 암페어 법칙
                                                  4. 패러데이 법칙
                                                  (정답률: 78%)
                                                    profile_image
                                                    1

                                                    26. 감자력과 관계로 옳게 나타낸 것은?

                                                    1. 자속(Φ)에 반비례한다.
                                                    2. 자계의 세기(H)에 반비례한다.
                                                    3. 자극의 세기에 반비례한다.
                                                    4. 자화의 세기(J)에 비례한다.
                                                    (정답률: 76%)
                                                      profile_image
                                                      1

                                                      27. 면적이 S(m2), 극판간격이 d(m), 유전율이 ε(F/m)인 평행판 콘덴서에 V(V)의 전압이 가해졌을 때 축적되는 전하는?

                                                      (정답률: 66%)
                                                        profile_image
                                                        1

                                                        28. 환상솔레노이드의 자기 인덕턴스에서 코일권수를 5배로 하였다면 자기 인덕턴스의 값은?

                                                        1. 변함이 없다.
                                                        2. 5배 증가한다.
                                                        3. 10배 증가한다.
                                                        4. 25배 증가한다.
                                                        (정답률: 68%)
                                                          profile_image
                                                          1

                                                          29. 다음 설명 중 틀린 것은?

                                                          1. 금속 도체 내에서 자유전자가 전계의 방향과 같은 방향으로 이동하여 전류가 된다.
                                                          2. 저항의 역수를 컨덕턴스라 하면 단위로는 지멘스(S)를 이용한다.
                                                          3. 전류의 세기는 단위 시간당 이동했던 전하량으로 나타난다.
                                                          4. 전기 전도도가 무한대가 되는 현상을 초전도라 한다.
                                                          (정답률: 63%)
                                                            profile_image
                                                            1

                                                            30. 평등자계 내에 수직으로 돌입한 전자의 궤적은?

                                                            1. 원운동을 하고 반지름은 자계의 세기에 비례한다.
                                                            2. 원운동을 하고 반지름은 자계의 세기에 반비례한다.
                                                            3. 원운동을 하고 반지름은 전자의 처음 속도에 반비례한다.
                                                            4. 구면위에서 회전하고 반지름은 자계의 세기에 비례한다.
                                                            (정답률: 62%)
                                                              profile_image
                                                              1

                                                              31. 단위 길이당 임피던스 및 어드미턴스가 각각 Z, Y인 전송회로에서 반복 전달정수의 값은?

                                                              1. ZY
                                                              (정답률: 72%)
                                                                profile_image
                                                                1

                                                                32. 그림과 같은 회로의 구동점 임피던스는?

                                                                1. 2+jw
                                                                (정답률: 65%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음과 같은 파형을 라플라스 변환을 하면?

                                                                  1. AeAs
                                                                  2. Ae-As
                                                                  (정답률: 81%)
                                                                    profile_image
                                                                    1

                                                                    34. 4단자 회로망에서 출력단자를 단락할 때 역방향 전류이득을 나타내는 파라미터는?

                                                                    1. A
                                                                    2. B
                                                                    3. C
                                                                    4. D
                                                                    (정답률: 73%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 회로의 전압표시는 그 커패시터가 견딜 수 있는 최대 전압을 나타낸다. 단자 A, B 사이에 걸어줄 수 있는 최대 허용전압은 약 몇 V인가?

                                                                      1. 300
                                                                      2. 500
                                                                      3. 600
                                                                      4. 800
                                                                      (정답률: 55%)
                                                                        profile_image
                                                                        1

                                                                        36. 단위 길이의 인덕턴스 L[H], 정전용량 C[F] 선로의 진행파의 전파 속도는?

                                                                        (정답률: 51%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 중 공진 상태에 관한 설명 중 틀린 것은?

                                                                          1. 직렬공진회로에서는 전압이 최대가 된다.
                                                                          2. 전압과 전류가 동상이 될 때이다.
                                                                          3. 역률이 1이 되는 상태이다.
                                                                          4. 공진이 되었을 때 최대전력이 전달된다.
                                                                          (정답률: 46%)
                                                                            profile_image
                                                                            1

                                                                            38. 시정수(τ)를 갖는 R-L 직렬회로에 직류전압 인가시 t=2τ인 시간에 회로에 흐르는 전류는 정상상태 전류의 몇 %인가?

                                                                            1. 58.6
                                                                            2. 74.8
                                                                            3. 86.0
                                                                            4. 92.4
                                                                            (정답률: 66%)
                                                                              profile_image
                                                                              1

                                                                              39. 정현대칭(원점대칭)의 비 정현파의 푸리에 급수에서 옳게 표현된 것은? (단, )

                                                                              1. ao=0 이고, an, bn 만 남는다.
                                                                              2. ao=0, an=0이고, bn 만 남는다.
                                                                              3. an=0, bn=0이고, a0 만 남는다.
                                                                              4. a0=0, bn=0이고, an 만 남는다.
                                                                              (정답률: 57%)
                                                                                profile_image
                                                                                1

                                                                                40. 순시값이 i=Im sin(wt-θ) 인 정현파 전류의 실효값은?

                                                                                (정답률: 74%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전자계산기일반

                                                                                  41. RISC 컴퓨터에 대한 설명으로 가장 옳지 않은 것은?

                                                                                  1. 비교적 느린 메모리와 빠른 클록
                                                                                  2. 고정된 길이의 명령어 제공
                                                                                  3. 하드와이어드 방식의 프로세서와 소프트웨어로 구성
                                                                                  4. 한 사이클에 명령을 수행하도록 구성
                                                                                  (정답률: 74%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 스태틱(static) RAM에 비해 다이나믹(dynamic) RAM의 특징이 아닌 것은?

                                                                                    1. 전력 소모가 적다.
                                                                                    2. 재충전이 필요하다.
                                                                                    3. 동작 속도가 빠르다.
                                                                                    4. 단위 면적당 기억용량이 크다.
                                                                                    (정답률: 67%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 3-cycle 인스트럭션에 속하지 않는 것은?

                                                                                      1. ADD
                                                                                      2. JUMP
                                                                                      3. LOAD
                                                                                      4. STORE
                                                                                      (정답률: 63%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 정보의 내부표현에서 수치정보를 표현하는데 만족시켜야 할 사항이 아닌 것은?

                                                                                        1. 10진수와 상호변환이 용이해야 한다.
                                                                                        2. 데이터처리 및 CPU 내에서 이동이 용이해야 한다.
                                                                                        3. 기억장치의 기억공간을 많이 차지해야 한다.
                                                                                        4. 한정된 수의 비트로 나타내므로 정밀도가 높아야 한다.
                                                                                        (정답률: 84%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 다음 중 자기 보수 코드(self complement code)는?

                                                                                          1. Gray code
                                                                                          2. Excess-3 code
                                                                                          3. 6-3-1-1 code
                                                                                          4. 8-4-2-1 code
                                                                                          (정답률: 66%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 현재 수행중에 있는 명령어 코드를 저장하고 있는 레지스터는?

                                                                                            1. MAR
                                                                                            2. MBR
                                                                                            3. 인덱스 레지스터
                                                                                            4. 인스트럭션 레지스터
                                                                                            (정답률: 52%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 한 명령의 execute cycle 중에 인터럽트 요청이 있어 인터럽트를 처리한 다음에 수행하는 cycle은?

                                                                                              1. fetch cycle
                                                                                              2. indirect cycle
                                                                                              3. direct cycle
                                                                                              4. execute cycle
                                                                                              (정답률: 76%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 누산기나 레지스터에 있는 내용을 지정된 메모리 주소로 옮기는 명령은?

                                                                                                1. Transfer 명령
                                                                                                2. Load 명령
                                                                                                3. Store 명령
                                                                                                4. Fetch 명령
                                                                                                (정답률: 73%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 어떠한 명령(instruction)이 수행되기 위해서 가정 먼저 이루어져야 하는 마이크로 오퍼레이션은?

                                                                                                  1. MAR ← PC
                                                                                                  2. PC ← PC+1
                                                                                                  3. MBR ← PC
                                                                                                  4. IR ← MBR
                                                                                                  (정답률: 87%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 오퍼랜드(Operand) 부에 실제 데이터가 들어있는 주소지정방식은?

                                                                                                    1. Implied Addressing Mode
                                                                                                    2. Relative Addressing Mode
                                                                                                    3. Immediate Addressing Mode
                                                                                                    4. Indexed Addressing Mode
                                                                                                    (정답률: 79%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. C 언어의 특징과 가장 거리가 먼 것은?

                                                                                                      1. 간략한 표현
                                                                                                      2. 높은 이식성
                                                                                                      3. 범용 프로그래밍 언어
                                                                                                      4. 프로그램의 유연성으로 인한 프로그래머의 작업 증가
                                                                                                      (정답률: 79%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 8진수 372를 16진수로 표현한 것은?

                                                                                                        1. FA
                                                                                                        2. FB
                                                                                                        3. F10
                                                                                                        4. 1F2
                                                                                                        (정답률: 74%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 캐시 액세스시간 Tc=50ns이고, 주기억장치 액세스시간 Tm=400ns인 시스템에서 적중률이 70%일 때의 평균기억장치 액세스 시간은?

                                                                                                          1. 155ns
                                                                                                          2. 120ns
                                                                                                          3. 100ns
                                                                                                          4. 80ns
                                                                                                          (정답률: 66%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 에러를 검출하고 교정까지 가능한 코드는?

                                                                                                            1. ASCII code
                                                                                                            2. hamming code
                                                                                                            3. gray code
                                                                                                            4. BCD code
                                                                                                            (정답률: 89%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 입출력 포트가 기억장치 주소 공간의 일부인 형태로 하나의 읽기/쓰기 신호만이 필요하며 기억장치의 주소와 입출력 장치의 주소의 구별이 없는 입출력 제어 방식은?

                                                                                                              1. Programmed I/O 방식
                                                                                                              2. DMA(Direct Memory Access) 방식
                                                                                                              3. I/O Mapped I/O 방식
                                                                                                              4. Memory Mapped I/O 방식
                                                                                                              (정답률: 63%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 원시프로그램(source program)을 컴파일(compile)하여 얻어지는 프로그램은?

                                                                                                                1. 실행 프로그램
                                                                                                                2. 시스템 프로그램
                                                                                                                3. 유틸리티 프로그램
                                                                                                                4. 목적 프로그램
                                                                                                                (정답률: 82%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 기억장치의 접근속도가 0.5μs이고, 데이터 워드가 32비트일 때의 대역폭은?

                                                                                                                  1. 8M[bit/sec]
                                                                                                                  2. 16M[bit/sec]
                                                                                                                  3. 32M[bit/sec]
                                                                                                                  4. 64M[bit/sec]
                                                                                                                  (정답률: 71%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 기계어(machine language)에서 조건 분기(conditional jump)를 할 때 조건 판정의 기준이 되는 레지스터는?

                                                                                                                    1. 프로그램 카운터(program counter)
                                                                                                                    2. 인덱스 레지스터(index register)
                                                                                                                    3. 스택 포인터(stack pointer)
                                                                                                                    4. 상태 레지스터(status register)
                                                                                                                    (정답률: 55%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 순서논리회로로서 자료의 일시기억장치로 사용되는 레지스터(Register)의 구성 요소는?

                                                                                                                      1. 게이트들의 집합
                                                                                                                      2. 플립플롭들의 집합
                                                                                                                      3. 메모리들의 집합
                                                                                                                      4. PLA들의 집합
                                                                                                                      (정답률: 78%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 중 인터럽트가 발생될 수 있는 요인이 아닌것은?

                                                                                                                        1. 정전 또는 자료 전달 과정에서의 오류 발생
                                                                                                                        2. 불법적인 인스트럭션의 수행
                                                                                                                        3. 오퍼레이터에 의한 오동작
                                                                                                                        4. 시스템 도입에 의한 유지보수
                                                                                                                        (정답률: 77%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전자계측

                                                                                                                          61. 편위법에 비하여 감도가 높고, 정밀한 측정을 요구하는 경우 사용하는 측정방법으로 가장 적합한 것은?

                                                                                                                          1. 직편법
                                                                                                                          2. 단상 전력계법
                                                                                                                          3. 영위법
                                                                                                                          4. 반경법
                                                                                                                          (정답률: 85%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 프레밍의 왼손법칙을 이용하여 만든 계기는?

                                                                                                                            1. 영구 자석 가동코일형 계기
                                                                                                                            2. 영구 자석 정전형 계기
                                                                                                                            3. 주파수계
                                                                                                                            4. 디지털 멀티미터
                                                                                                                            (정답률: 83%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 계수형 주파수계의 측정 시 주의사항 중 틀린것은?

                                                                                                                              1. 입력 임피던스를 높게 하여 피측정 회로의 영향을 주지 않도록 할 것
                                                                                                                              2. 기준 발진기의 확도를 높이기 위하여 표준 전파 등에 교정하여서 측정할 것
                                                                                                                              3. ±카운터 오차를 방지하기 위하여 게이트 시간을 아주 짧게 하여 확도를 높일 것
                                                                                                                              4. 감도 감쇠기는 감도가 낮은 곳에 놓고, 입력을 가한 후 차례로 감도를 높일 것
                                                                                                                              (정답률: 73%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 계기용 변류기에 대한 설명 중 틀린 것은?

                                                                                                                                1. 2차권선은 보통 2차측에 0.5A의 전류가 흐른다.
                                                                                                                                2. 2차 코일의 한끝을 접지시킨다.
                                                                                                                                3. 2차권선은 개방하지 않아야 한다.
                                                                                                                                4. 1차권선과 2차권선을 가진다.
                                                                                                                                (정답률: 60%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 고주파용 전력측정과 관계가 가장 먼 것은?

                                                                                                                                  1. 표준부하
                                                                                                                                  2. 볼로미터
                                                                                                                                  3. CM형 전력계
                                                                                                                                  4. TR형 전력계
                                                                                                                                  (정답률: 52%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 증폭기의 왜율 측정에 해당되지 않는 것은?

                                                                                                                                    1. 감쇠기법
                                                                                                                                    2. 공진 브리지(Bridge)법
                                                                                                                                    3. 필터법
                                                                                                                                    4. 왜율계법
                                                                                                                                    (정답률: 62%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 오실로스코프의 Time base를 500[ns/cm]로 했을 때의 1Hz당의 길이가 4cm였다. 피측정 주파수는 얼마인가?

                                                                                                                                      1. 200kHz
                                                                                                                                      2. 300kHz
                                                                                                                                      3. 400kHz
                                                                                                                                      4. 500kHz
                                                                                                                                      (정답률: 50%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 어느 회로망의 입력단자 및 출력단자의 전압을 각각 오실로스코프의 수직, 수평 단자에 인가해서 화면상의 그림과 같은 도형이 나타났다. 위상각(θ)을 나타낸 식으로 옳은 것은?

                                                                                                                                        (정답률: 75%)
                                                                                                                                          profile_image
                                                                                                                                          1

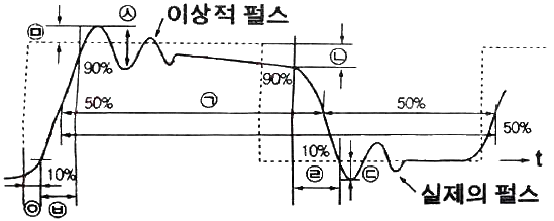

                                                                                                                                          69. 다음 펄스 파형의 구간별 명칭 중 ㉤에 해당하는 것은?

                                                                                                                                          1. 오버슈트
                                                                                                                                          2. 링잉
                                                                                                                                          3. 펄스폭
                                                                                                                                          4. 새그
                                                                                                                                          (정답률: 82%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 브리지 회로로 측정할 수 없는 것은?

                                                                                                                                            1. 저항
                                                                                                                                            2. 인덕턴스
                                                                                                                                            3. 커패시턴스
                                                                                                                                            4. 고주파 주파수
                                                                                                                                            (정답률: 79%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 헤테로다인 주파수게에 단일 비트(single beat) 법보다 2중 비트(double beat) 법이 좋은 이유는?

                                                                                                                                              1. 구조가 간단하므로
                                                                                                                                              2. 취급이 용이하므로
                                                                                                                                              3. 고정용 발진기를 사용하므로
                                                                                                                                              4. 제로 비트 식별이 용이하므로
                                                                                                                                              (정답률: 84%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 브리지에서 평형 조건은?

                                                                                                                                                3. R1R2 = LC
                                                                                                                                                (정답률: 64%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 디지털 표시형 계기를 구성하는 논리소자 중 가장 속도가 빠른 소자는?

                                                                                                                                                  1. CPU(Central Processing Unit)
                                                                                                                                                  2. RTL(Registor Transistor Logic)
                                                                                                                                                  3. TTL(Transistor Transistor Logic)
                                                                                                                                                  4. ECL(Electro-Chemi Luminescence)
                                                                                                                                                  (정답률: 66%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 오실로스코프로 측정이 어려운 것은?

                                                                                                                                                    1. 교류 전압
                                                                                                                                                    2. 코일의 Q
                                                                                                                                                    3. 두 신호의 위상각
                                                                                                                                                    4. 펄스의 지연시간
                                                                                                                                                    (정답률: 88%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 중 측정용 저주파 발진기로 주로 사용하지 않는 것은?

                                                                                                                                                      1. 비트 발진기
                                                                                                                                                      2. 음차 발진기
                                                                                                                                                      3. RC 발진기
                                                                                                                                                      4. 수정 발진기
                                                                                                                                                      (정답률: 64%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 최대눈금 250V인 0.5급 전압계로 전압을 측정하였더니 지시가 100V였다면 상대오차는 몇 %인가?

                                                                                                                                                        1. 1
                                                                                                                                                        2. 1.25
                                                                                                                                                        3. 2
                                                                                                                                                        4. 2.25
                                                                                                                                                        (정답률: 80%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 왜곡률을 측정하는 방법을 열거한 것 중 옳은 것은?

                                                                                                                                                          1. 기본파와 고주파 전압의 적
                                                                                                                                                          2. 기본파와 고주파 전류의 적
                                                                                                                                                          3. 기본파와 고주파 전압의 비
                                                                                                                                                          4. 기본파와 고주파 전류의 비
                                                                                                                                                          (정답률: 75%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음 그림과 같은 회로의 명칭은? (단, RC1=RC2=1kΩ, RB1=RB2=27kΩ)

                                                                                                                                                            1. 비안정 멀티바이브레이터
                                                                                                                                                            2. 단안정 멀티바이브레이터
                                                                                                                                                            3. 쌍안정 멀티바이브레이터
                                                                                                                                                            4. Blocking 발진기
                                                                                                                                                            (정답률: 74%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 브라운관 오실로스코프의 다음 파형은 무엇을 측정한 것인가?

                                                                                                                                                              1. 20%의 AM 변조도
                                                                                                                                                              2. 20%의 FM 변조도
                                                                                                                                                              3. 40%의 AM 변조도
                                                                                                                                                              4. 40%의 FM 변조도
                                                                                                                                                              (정답률: 80%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 오실로스코프와 조합하여 FM 수신기의 주파수 변별기 등 각종 고주파 회로의 주파수 특성 및 대역 조정에 이용되는 발진기는?

                                                                                                                                                                1. CR 발진기
                                                                                                                                                                2. 음차 발진기
                                                                                                                                                                3. 비트(beat) 발진기
                                                                                                                                                                4. 소인(sweep) 발진기
                                                                                                                                                                (정답률: 81%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
